ПОСІБНИК КОРИСТУВАЧА Basic 22024 OF Silent METABO

uk Оригінальна інструкція з експлуатації 61

Basic 300-50 Basic 400-50 V 14 15

16 17

3.2 Нлектрікн аσφάλεια

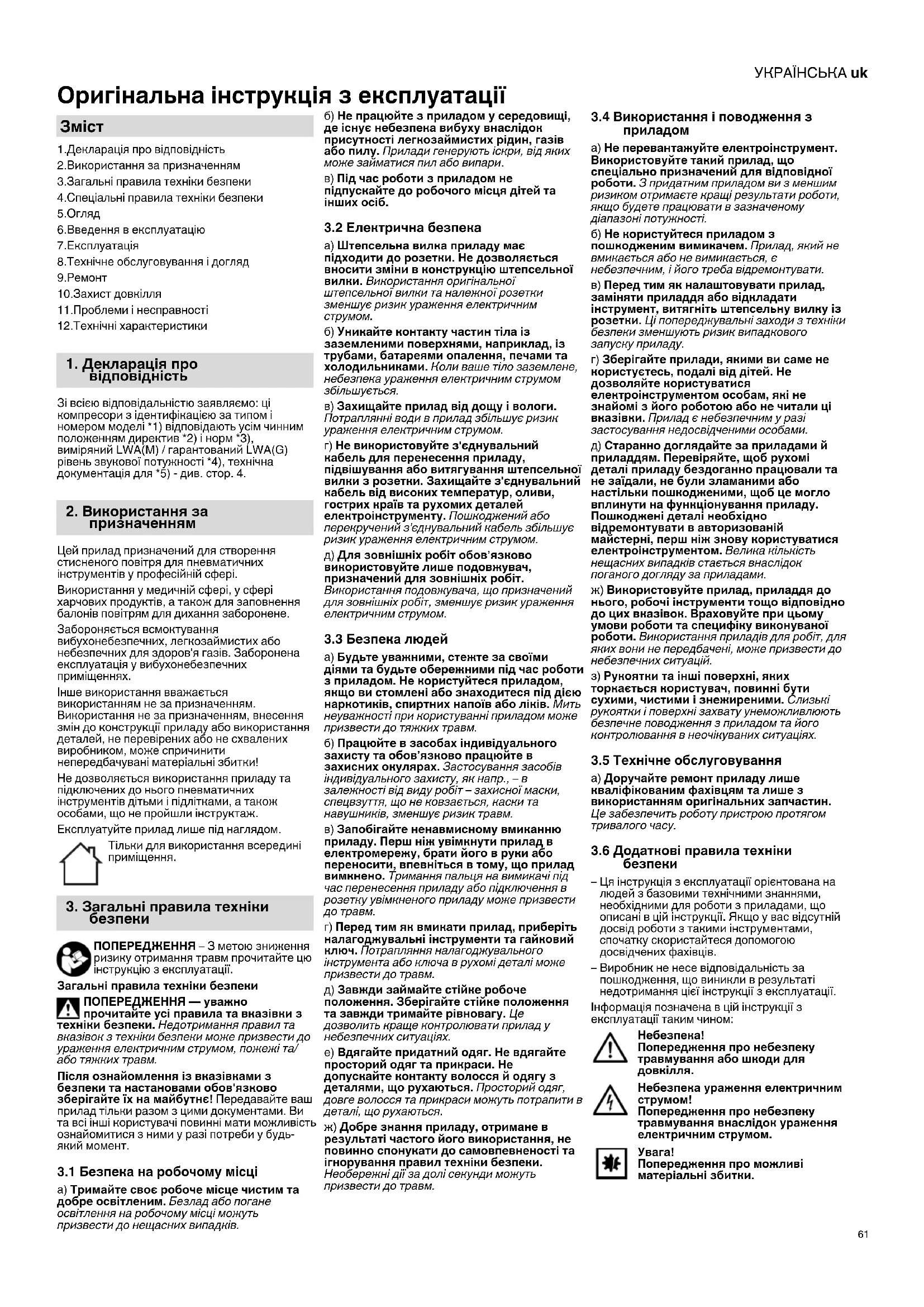

Оригінальна інструкція з експлуатації

Зміст

1. Декларація про відповідність
2. Використання за призначенням
   3.Загальні правила техніки безпеки
3. Спеціальні правила техніки безпеки
   5.Огляд
4. Введення в експлуатацію
   7.Експлуатація
   8.Технічне обслуговування і догляд
5. Ремонт
   10.Захист довкілля
6. Проблеми і несправності
   12.Технічні характеристики

1. Декларація про відповідність

Зі всією відповідальністю заявляемо: ці компресори з ідентифікацією за типом і номером моделі *1) відповідають усім чинним положенням директив *2) і норм *3), виміряний LWA(M) / гарантований LWA(G) рівень звукової потужності *4), технічна документація для *5) - див. стор. 4.

2. Використання за призначенням

Цей прилад призначений для створення стисненого повітря для пневматичних інструментів у професійній сфері.

Використання у медичній сфері, у сфері харчових продуктів, а також для заповнення балонів повітрям для дихання заборонене.

Забороняється всмоктування вибухонебезпечних, легкозаймистих або небезпечних для здоров'я газів. Заборонена експлуатація у вибухонебезпечних приміщеннях.

Інше використання вважається використанням не за призначенням. Використання не за призначенням, внесення змін до конструкції приладу або використання деталей, не перевірених або не схвалених виробником, може спричинити непередбачувані матеріальні збитки!

Не дозволяється використання приладу та підключених до нього пневматичних інструментів дітьми і підлітками, а також особами, що не пройшли інструктаж.

Експлуатуйте прилад лише під наглядом.

Тільки для використання всередині приміщення.

3. Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ – 3 метою зниження ризику отримання травм прочитайте цю інструкцію з експлуатації.

Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ — уважно прочитайте усі правила та вказівки з іки безпеки. Недотримання правил та івок з техніки безпеки може призвести до ження електричним струмом, пожежі та/ тяжких травм.

Після ознайомлення із вказівками з безпеки та настановами обов'язково зберігайте їх на майбутнє! Передавайте ваш прилад тільки разом з цими документами. Ви та всі інші користувачі повинні мати можливість ознайомитися з ними у разі потреби у будьякий момент.

3.1 Безпека на робочому місці

а) Тримайте своє робоче місце чистим та добре освітленим. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків.

б) Не працюйте з приладом у середовищі, де існує небезпека вибуху внаслідон присутності легкозаймистих рідин, газів або пилу. Прилади генерують іскри, від яких може займатися пил або випари.
в) Під час роботи з приладом не підпускайте до робочого місця дітей та інших осіб.

3.2 Електрична безпека

а) Штепсельна вилка приладу має підходити до розетки. Не дозволяється вносити зміни в конструкцію штепсельної вилки. Використання оригінальної штепсельної вилки та належної розетки зменшує ризик ураження електричним струмом.

б) Уникайте контакту частин тіла із заземленими поверхнями, наприклад, із трубами, батареями опалення, печами та холодильниками. Коли ваше тіло заземлене, небезпека ураження електричним струмом збільшується.

в) Захищайте прилад від дощу і вологи. Потраплянні води в прилад збільшує ризик ураження електричним струмом.

г) Не використовуйте з'єднувальний кабель для перенесення приладу, підвішування або витягування штепсельної вилки з розетки. Захищайте з'єднувальний кабель від високих температур, оливи, гострих країв та рухомих деталей електроінструменту. Пошкоджений або перекручений з'єднувальний кабель збільшує ризик ураження електричним струмом.

д) Для зовнішніх робіт обов'язково використовуйте лише подовжувач, призначений для зовнішніх робіт. Використання подовжувача, що призначений для зовнішніх робіт, зменшує ризик ураження електричним струмом.

3.3 Безпека людей

а) Будьте уважними, стежте за своїми діями та будьте обережними під час роботи з приладом. Не користуйтєся приладом, ящо ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні приладом може призвести до тяжких травм.

б) Працюйте в засобах індивідуального захисту та обов'язково працюйте в захисних окулярах. Застосування засобів індивідуального захисту, як напр., – в залежності від виду робіт – захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм.

в) Запобігайте ненавмисному вмиканню приладу. Перш ніж увімкнути прилад в електромережу, брати його в руки або переносити, впевніться в тому, що прилад вимкнено. Тримання пальця на вимикачі під час перенесення приладу або підключення в розетку увімкненого приладу може призвести до травм.

г) Перед тим як вмикати прилад, приберіть налагоджувальні інструменти та гайковий ключ. Потрапляння налагоджувального інструмента або ключа в рухомі деталі може призвести до травм.

д) Завжди займайте стійке робоче положення. Зберігайте стійке положення та завжди тримайте рівновагу. Це дозволить краще контролювати прилад у небезпечних ситуаціях.

e) Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не допускайте контакту волосся й одягу з деталями, що рухаються. Просторий одяг, довге волосся та прикраси можуть потралити в деталі, що рухаються.

ж) Добре знання приладу, отримане в результаті частого його використання, не повинно спонукати до самовпевненості та ігнорування правил техніки безпеки. Необережні дії за долі секунди можуть призвести до травм.

3.4 Використання і поводження з приладом

а) Не перевантажуйте електроінструмент. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. З придатним приладом ви з меншим ризиком отримасте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.

6) Не користуйтеся приладом з пошкодженим вимикачем. Прилад, який не вмикається або не вимикається, є небезпечним, і його треба відремонтувати.

в) Перед тим як налаштовувати прилад, заміняти приладдя або відкладати інструмент, витягніть штепсельну вилку із розетки. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу.

г) Зберігайте прилади, якими ви саме не користується, подалі від дітей. Не дозволяйте користуватися електроінструментом особам, які не знайомі з його роботою або не читали ці вказівки. Прилад є небезпечним у разі застосування недосвідченими особами.

д) Старанно доглядайте за приладами й приладдям. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були зламаними або настільки пошкодженими, щоб це могло вплинути на функціонування приладу. Пошкоджені деталі необхідно відремонтувати в авторизованій майстерні, перш ніж знову користуватися електроінструментом. Велика кількість нещасних випадків стається внаслідок поганого догляду за приладами.

ж) Використовуйте прилад, приладдя до нього, робочі інструменти тощо відповідно до цих вказівок. Враховуйте при цьому умови роботи та специфіку виконуваної роботи. Використання приладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.

з) Рукоятки та інші поверхні, яних торкається користувач, повинні бути сухими, чистими і знежиреними. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з приладом та його контролювання в неочікуваних ситуаціях.

3.5 Технічне обслуговування

а) Доручайте ремонт приладу лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить роботу пристрою протягом тривалого часу.

3.6 Додаткові правила техніки безпеки

– Ця інструкція з експлуатації орієнтована на людей з базовими технічними знаннями, необхідними для роботи з приладами, що описані в цій інструкції. Якщо у вас відсутній досвід роботи з такими інструментами, спочатку скористайтеся допомогою досвідчених фахівців.
– Виробник не несе відповідальність за пошкодження, що виникли в результаті недотримання цієї інструкції з експлуатації. Інформація позначена в цій інструкції з експлуатації таким чином:

Небезпека!

Попередження про небезпену травмування або шкоди для довкілля.

Небезпека ураження електричним струмом!

Попередження про небезпену травмування внаслідок ураження електричним струмом.

Увага!

Попередження про можливі матеріальні збитки.

4. Спеціальні правила техніки безпеки

Нижче наведено залишкові небезпеки, що виникають при експлуатації пневматичних приладів і які не можна повністю усунути, навіть вживши належні заходи безпеки.

4.1 Небезпека травмування стисненим повітрям, що виходить, та деталями, які пошкоджуються стисненим повітрям!

– У жодному разі не спрямовуйте стиснене повітря на людей або тварин.
– Переконайтеся, що всі пневматичні прилади та приладя, розраховані на робочий тиск або приєднані через редуктори.
– При послабленні швидкозмінної муфти враховуйте, що стиснене повітря, що міститься у пневматичному шлангу виходить раптово. Тому міщно тримайте край пневматичного шлангу, який від'єднуєте.
– Переконайтеся, що всі різьбові з'єднання завжди міцно затягнуті.
– Не намагайтеся самостійно відремонтувати прилад! Ремонт компресорів, ресиверів та пневматичних приладів можуть виконувати лише фахівці.

4.2 Небезпека від стисненого повітря, що містить оливу! (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V)

– Використовуйте стиснене повітря, що містить оливу, винятково для пневматичних інструментів, які призначені для роботи зі стисненим повітрям, що містить оливу.
– Не використовуйте пневматичний шланг для стисненого повітря, що містить оливу, для пневматичних інструментів, які не розраховані для роботи зі стисненим повітрям, що містить оливу.
– Не заповнюйте автомобільні шини тощо стисненим повітрям, що містить оливу.
– Через відповідний фільтр можна видалити частки оливи зі стисненого повітря. У такий спосіб можна використовувати компресор зі змащуванням також для пневматичних інструментів, яким потрібне стиснене повітря, що не містить оливи.

4.3 Небезпека опіків на поверхнях деталей, через які проходить стиснене повітря!

– Дайте приладу охолонути перед роботами з технічного обслуговування.

4.4 Небезпека травми і затиску рухомими деталями!

– Заборонено експлуатувати прилад без встановлених захисних пристроїв.
– Враховуйте, що при досягненні мінімального тиску прилад запускається автоматично! - Перед роботами з технічного обслуговування переконайтеся, що прилад від'єднаний від мережі електроживлення.
– Переконайтеся, що при увімкненні (наприклад, після робіт з техобслуговування) у електроприладі немає інструментів або незакріплених деталей.

4.5 Небезпека внаслідок недостатнього оснащення засобами індивідуального захисту!

– Працювати в захисних навушниках.
– Працювати в захисних окулярах.
– У випадку робіт з виділенням пилу або якщо виникають небезпечні для здоров'я гази чи випари, працювати в респіраторі.
– Працювати в спеціальному одязі.
– Працювати в нековзкому взутті.

4.6 Небезпека, обумовлена дефектами інструмента!

– Ретельно доглядайте за електроприладом та приладдям. Дотримуйтеся інструкцій з техобслуговування.
– Кожного разу перед початком роботи перевіряйте інструмент на наявність можливих пошкоджень: перед подальшим використанням необхідно ретельно перевірити правильну і бездоганну роботу захисних пристроїв, засобів безпеки, а також деталей, що мають незначні пошкодження. Повторне використання пошкодженого приладу допускається тільки після ремонту кваліфікованими фахівцями.
– Переконайтеся, що рухомі деталі працюють належним чином і не заблоковані. Усі деталі потрібно правильно змонтувати, а також виконати усі умови забезпечення бездоганної роботи електроприладу.
– Пошкоджені запобіжні пристрої або деталі необхідно ремонтувати або міняти у спеціалізованому сервісному центрі.

4.7 Додаткові правила техніки безпеки

– Дотримуйтесь спеціальних правил техніки безпеки, наведених у відповідних розділах.
– При потребі дотримуйтеся директив професійного союзу або правил запобігання нещасним випадкам для поводження з компресорами та пневматичними інструментами.
– Дотримуйтеся законодавчих приписів щодо експлуатації установок, які потребують нагляду.
– При експлуатації та зберіганні приладу враховуйте, що конденсат, який виступає, та інші робочі речовини забруднюють довкілля і можуть бути шкідливими.
– Враховуйте вплив навколишнього середовища.

4.8 Символи на приладі

Прочитайте інструкцію з експлуатації.

Попередження про небезпеку травмування при торкannі до гарячих деталей.

Працювати в захисних окулярах.

Працювати в засобах захисту органів слуху.

Попередження про автоматичний запуск.

Попередження про небезпеку, спричинену електричною напругою.

Гарантований рівень звукового тиску.

4.9 Захисні пристрої

Запобіжний клапан

Запобіжний клапан (9) спрацьовує, якщо перевищено дозволений максимальний тиск.

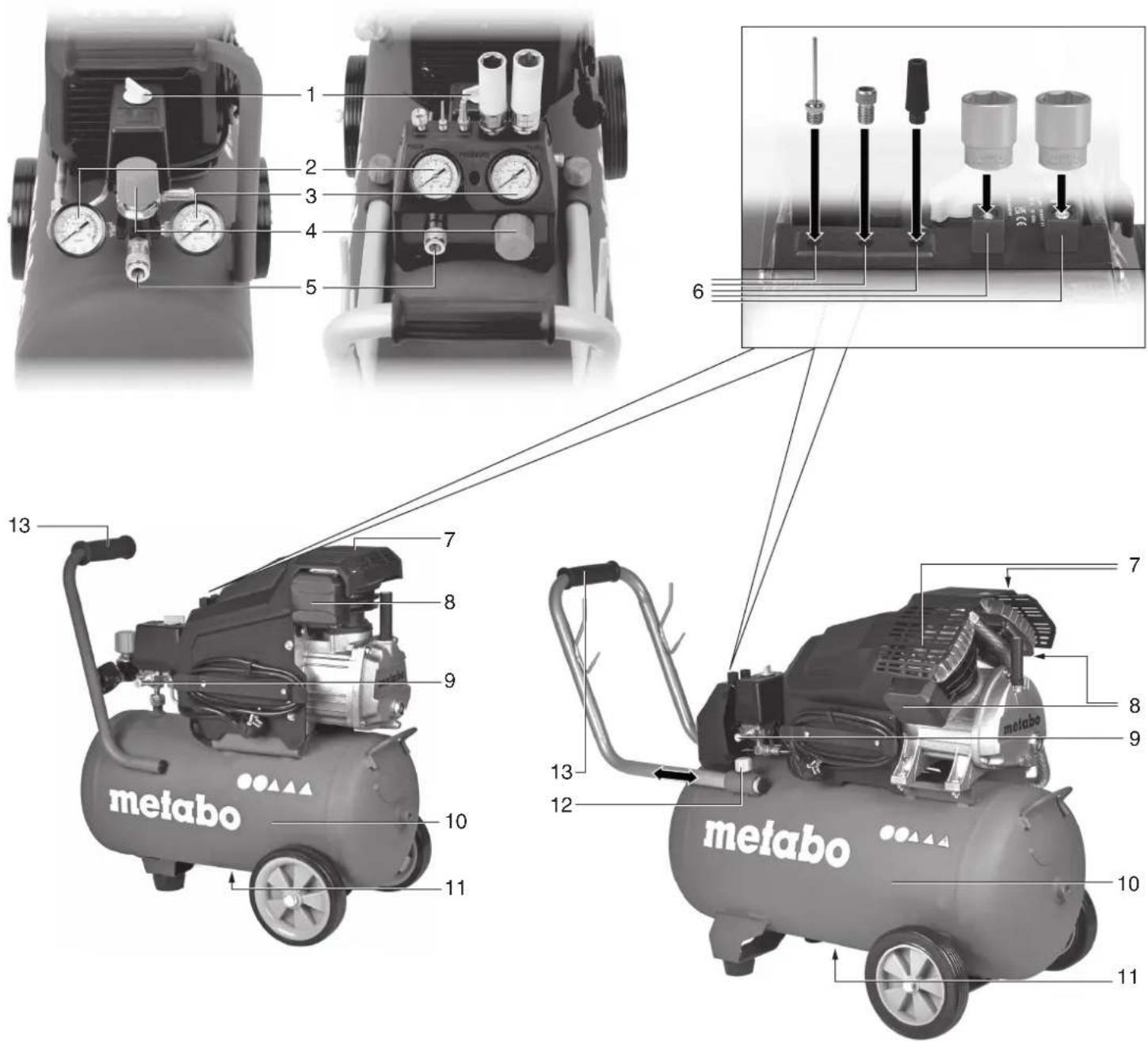

5. Огляд

Див. стор. 2. Малюнки наведено для прикладу для всіх пристроїв.

1 Вимикач
2 Манометр тиску регулювання
3 Манометр тиску в котлі
4 Регулятор тиску
5 З'єднання для підведення стисненого повітря (швидкорознімна муфта), регульоване стиснене повітря
6 Відділення для зберігання приладдя для накачування та торцевих ключів для ударного гайковерта

7 Конденсатор
8 Повітряний фільтр / корпус повітряного фільтра
9 Запобіжний клапан
10 Ресивер
11 Відведення конденсату
12 Затискні гвинти ручки для транспортування (зліва і справа) *
13 Ручка для транспортування
14 Гачок для зберігання пневматичних шлангів *
15 Гачок для зберігання пневматичних інструментів

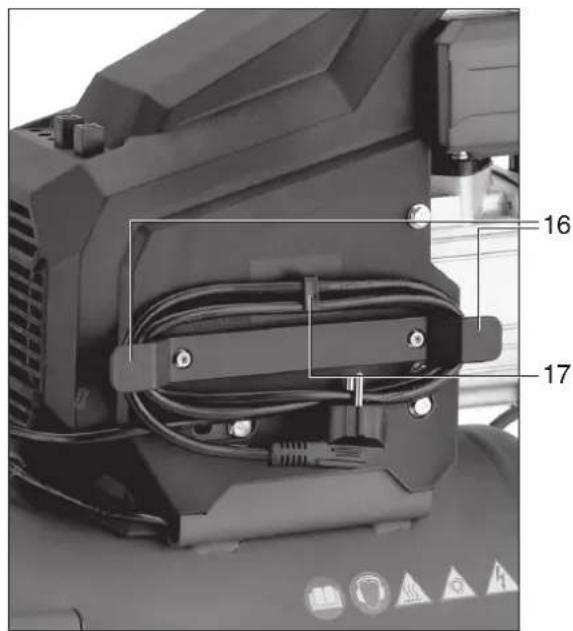

16 Пристрій для намотування кабелю
17 Фіксатор для закріплення кабелю
18 Запобіжний вимикач двигуна
19 Гвинтова пробка оливи
20 Пробка для зливу оливи *
21 Контрольне скло рівня оливи *
*залежно від моделі/комплектації
Вказівка: показані аксесуари не входять в комплект

6. Введення в експлуатацію

6.1 Збирання

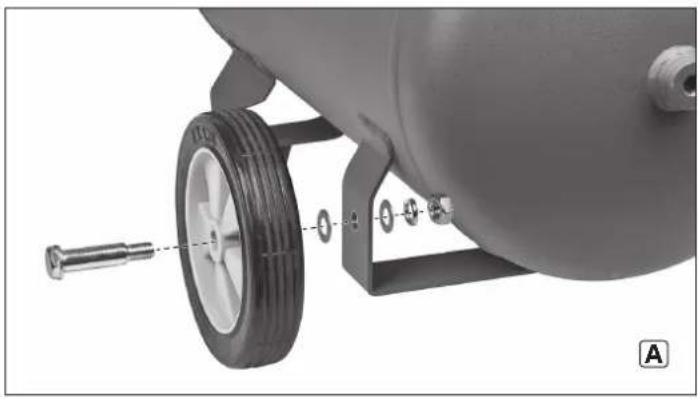

1. Встановити колеса, як показано на малюнку (див. мал. А, стор. 3).
2. Встановити гумові опори, як показано на малюнку (див. мал. В, стор. 3).
   Монтаж потрібно виконати з обох боків приладу.
   Див. мал. С, на стор. 3.
3. Закріпити корпус повітряного фільтра (a) на приладі за допомогою гвинта (b) з комплекту постачання.
4. Вставити повітряний фільтр в корпус повітряного фільтра.
5. Закрити кришку.

6.2 Basic 400-50 V: монтаж корпуса повітряного фільтра

6.3 Перевірка відведення конденсату

Переконайтеся, що отвір відведення конденсату (11) закритий.

6.4 Заливання оливи (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V)

Див. мал. F на стор. 3.

ВАЖЛИВО! Після розпакування / перед першим використанням: відкрутити вкручену коротку ТРАНСПОРТНУ пробку (с), утилізувати її та замінити довгою гвинтовою пробкою оливи (19), з комплекту постачання. Якість оливи та кількість (приблизні дані) див. у розділі 12. Технічні характеристики.

1. Викрутіть різьбову заглушку оливи (19).
2. Заповніть оливу до середини контрольного скла (21) або позначки.
3. Знову закрутіть гвинтову пробку оливи (19).

6.5 Встановлення

Місце встановлення повинно відповідати наведеним нижче вимогам.

– Сухе, захищене від морозу

– Міцна, горизонтальна і рівна основа

Небезпека!

Через неправильне встановлення можливі нещасні випадки з тяжкими травмами.

– Закріпити прилад від відкочування, перекидання та ковзання.
– До запобіжних пристроїв та елементів керування повинен бути постійний належний доступ.
– (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Забороняється класти прилад на бік. Може витікати олива!

6.6 Транспортування

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Забороняється класти прилад на бік. Може витікати олива!

(Basic 250-50, Basic 300-50, Basic 400-50 V) Відкрутити затискні гвинти (12) зліва і справа, посунути ручку для транспортування (13) у передне положення, знову затягнути затискні гвинти (12)

Транспортувати прилад необхідно за ручку для транспортування (13). Заборонено тягнути прилад за шланг або кабель живлення.

7. Експлуатація

7.1 Підключення до електромережі

Небезпека! Електрична напруга.

Використовуйте прилад лише у сухому середовищі.

Для експлуатації приладу використовуйте лише джерело струму, що задовольняє таким вимогам: встановлені відповідно до приписів розетки заземлені та перевірені; запобіжник відповідає технічним характеристикам.

Прокладайте кабель живлення так, щоб він не заважав при роботі і не міг бути пошкоджений в ході експлуатації.

Щоразу перевіряйте, чи вимкнено прилад, перед підключенням мережевого штекера до розетки.

Захищайте мережевий кабель від нагрівання, агресивних рідин та гострих країв.

Використовуйте лише подовжувальний кабель з достатнім поперечним перерізом (див. розділ 12. Технічні характеристики).

Для зовнішніх робіт використовуйте подовжувальний кабель. При роботах поза приміщеннями використовуйте тільки допущені до експлуатації подовжувальні кабелі з відповідним маркуванням.

Не вимикайте компресор, тягнучи мережевий штекер, використовуйте вимикач.

Завжди підключайте пристрій захисного відключення (ПЗВ) з максимальним струмом витоку 30 мА.

7.2 Створення стисненого повітря

1. Увімкніть прилад вимикачем (1) і зачекайте, поки буде досягнуто максимального тиску в котлі (компресор вимкнеться). Тиск у котлі відображається на манометрі тиску в котлі (3).

Налаштуйте тиск регулювання на регуляторі тиску (4). Поточний тиск регулювання відображається на манометрі тиску регулювання (2).

Увага!

Налаштований тиск регулювання не повинен перевищувати максимальний робочий тиск приєднаного пневматичного інструмента!

1. Приєднайте пневматичний шланг до з'єднання для підведення стисненого повітря (5).

2. Приєднайте пневматичний інструмент. Тепер можна працювати з пневматичним інструментом.

3. Вимкніть прилад, якщо не збираєтесь з ним працювати далі. Потім також від'єднайте мережевий штекер.

4. Щоденно зливайте конденсат з ресивера через отвір відведення конденсату (11).

8. Технічне обслуговування і догляд

Небезпека!

Перед будь-якими роботами з приладом: Вимкніть інструмент. Витягніть мережевий штекер з розетки. Зачекайте повної зупинки приладу. Переконайтеся, що у приладі та у

всіх використовуваних пневматичних інструментах та приладді відсутній тиск.

Дайте приладу та всім використовуваним пневматичним інструментам та приладдю охолонути.

Після всіх робіт з приладом:

Знову активувати і перевірити всі захисні пристрої. Переконайтеся, що на приладі або в ньому немає інструментів або подібних предметів.

Описані в цьому розділі роботи з технічного обслуговування і ремонту дозволяється виконувати тільки фахівцям.

8.1 Важлива інформація

Техобслуговування та перевірки потрібно планувати та виконувати відповідно до законодавчих норм залежно від місця встановлення та способу експлуатації приладу.

Органи нагляду можуть вимагати надання відповідних документів.

8.2 Регулярне технічне обслуговування

Перед кожним початком роботи

– Переконатися, що пневматичні шланги не пошкоджені, у разі потреби замінити.

– Перевірити надійність затягування різьбових з'єднань, у разі потреби затягнути.

– Переконатися, що кабель підключення до електромережі не пошкоджений, у разі потреби замінити, доручивши заміну професійному електрику.

Щоденно

– Зливайте конденсат напірної ємності зі зливу для конденсату (3). Примітка: утворення невеликих крижаних пробок є нормальним явищем.

Кожні 50 годин роботи

– Перевірити роботу запобіжного клапана (9): Котел повинен бути під тиском (бажано щонайменше 80 % від максимального). Повернути вручну гвинт з накатаною головкою запобіжного клапана (9) проти годинникової стрілки, поки не буде чутно, як виходить стиснене повітря. Знову закрити запобіжний клапан (9): закрутити гвинт з накатаною головкою вручну за годинниковою стрілкою до упору. Якщо стиснене повітря не виходить, навіть коли запобіжний клапан повністю відкритий, вимкнути компресор і з міркувань безпеки не використовувати прилад! Замінити запобіжний клапан (9) (див. розділ 9. «Ремонт»).

– Чистити повітряний фільтр (8) (див. мал. D, стор. 3).

– (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Перевірити рівень оливи у конденсаторі за допомогою контрольного скла (21), у разі потреби долити оливу. (Див. розділ 6.)

Кожні 250 годин роботи

– Чистити або міняти повітряний фільтр (8) (див. мал. D, стор. 3).

Кожні 500 годин роботи

– (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Оливу повністю злити за допомогою пробки для зливу оливи (20) і замінити. (Див. розділ 6.)

Через 1000 годин роботи

– Доручати виконання огляду фахівцям у спеціалізованому сервісному центрі. Таким чином значно підвищується термін придатності компресора.

8.3 Зберігання приладу

1. Вимкнути прилад і від'єднати мережевий штекер.
2. Скинути тиск у ресивері та всіх приєднаних пневматичних інструментах.
3. Злити конденсат із ресивера через отвір для відведення конденсату (11).

4. При зберіганні приладу треба забезпечити неможливість його увімкнення сторонніми особами.

5. (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Забороняється класти прилад на бік. Може витікати олива!

Увага!

Не зберігати прилад у вологих або сирих приміщеннях без відповідного захисту.

При небезпеці замерзання

Увага!

За низьких температур (< 5 °C) руйнуються насос і приладя, оскільки вони постійно містять воду! При небезпеці замерзання необхідно розібрати насос і приладя і зберігати в захищеному від низьких температур місці.

9. Ремонт

Небезпека!

Ремонт приладів дозволяється виконувати тільки професійним електриками!

Для ремонту приладів Metabo звертайтесь в регіональне представництво Metabo. Адреси див. на сайті www.metabo.com.

Списки запасних частин можна завантажити на сайті www.metabo.com.

10. Захист довкілля

Небезпека!

Конденсат з ресивера містить залишки оливи та/або шкідливі для довкілля забруднення. Утилізуйте конденсат в екологічний безпечний спосіб через відповідні пункти збирання відходів!

Небезпека!

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Утилізувати стару оливу з конденсатора екологічно безпечним способом через відповідні пункти збирання відходів!

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і приладдя.

Пакувальні матеріали утилізуються відповідно до їхнього маркування згідно з комунальними правилами. Додаткову інформацію можна знайти на сайті www.metabo.com у розділі «Сервіс».

Тільки для країн ЄС: заборонено утилізувати прилади разом з

побутовими відходами! Відповідно до европейської директиви 2012/19/EU про зберігання, збирання та переробку відходів електричного і електронного обладнання та відповідних національних норм відпрацьовані прилади підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки.

11. Проблеми і несправності

Небезпека!

Перед будь-якими роботами з приладом:

Вимкніть інструмент. Витягніть мережевий штекер з розетки. Зачекайте повної зупинки приладу. Переконайтеся, що у приладі та у всіх використовуваних пневматичних інструментах та приладді відсутній тиск. Дайте приладу та всім використовуваним пневматичним інструментам та приладдю охолонути.

Подальші роботи, крім описаних у цьому розділі, можна виконувати лише електрикам або фахівцям сервісних філій у вашій країні.

Після всіх робіт з приладом:

Знову активувати і перевірити всі захисні пристрої. Переконайтеся, що на приладі або в

УКРАЇНСЬКАук

ньому немає інструментів або подібних предметів.

Компрессор не працює:

- Напруга мережі відсутня.

– Перевірте кабель, штекер, розетку і запобіжник.

- Напруга мережі занадто низька.

– Використовуйте подовжувальний кабель з достатнім поперечним перерізом (див. розділ 12. Технічні характеристики). У разі холодного приладу: уникайте використання подовжувальних кабелів. У разі холодного приладу: скиньте тиск у ресивері.

- Компрессор вимкнуто відключенням мережевого штекера, під час роботи.

– Спочатку вимкніть компресор вимикачем (1), потім знову увімкніть.

- Двигун перегрівся, наприклад через недостатне охолодження (ребра охолодження перекриті).

– Перевірити запобіжний вимикач двигуна (18): див. мал. Е, стор. 3.

– Якщо штифт запобіжного вимикача двигуна чітно видно, це означає, що спрацював механізм захисту двигуна. У такому разі: 1.) Вимкнути компресор вимикачем (1). 2.) Зачекати 10 секунд. 3.) Повернути запобіжний вимикач двигуна (18) у вихідне положення, натиснувши на нього. 4.) Знову ввімкнути компресор вимикачем (1).

– Якщо штифт запобіжного вимикача двигуна втиснутий: 1.) Вимкнути компресор вимикачем (1). 2.) Зачекати 20 хвилин. 3.) Знову ввімкнути компресор вимикачем (1).

Компрессор працює без утворення достатнього тиску.

- Система відведення конденсату негерметична.

– Переконайтеся, що отвір відведення конденсату (11) закритий.

- Зворотний клапан негерметичний.

– Доручіть ремонт зворотного клапана фахівцям спеціалізованого сервісного центру.

Пневматичний інструмент не отримує достатньо тиску.

- Регулятор тиску недостатньо повернутий. – Більше провернути регулятор тиску (4).

- Шлангове з'єднання між компресором та пневматичним інструментом не щільне.

– Перевірити шлангове з'єднання; у разі потреби замінити пошкоджені деталі.

12. Технічні характеристики

Пояснення до даних, наведених на стор. 3.

Залишаємо за собою право на технічні зміни.

A =продуктивність всмоктування

F =продуктивність наповнення

L_eff =Ефективний об'єм подачі (макс. тиск 80 %)

p = макс. тиск

V = розмір котла

а =кількість відведень повітря

z = кількість циліндрів

n_0 =макс. частота обертання

P_1 =номінальна споживана потужність

В = номінальний режим роботи

U =напруга підключення

I =номінальний струм

G = максимальна загальна довжина та поперечний переріз подовжувальних кабелів

A = розміри (Д x Ш x В)

T_max =макс. температура зберігання/експлуатації *

T_min =мін. температура зберігання/експлуатації **

Oil = кількість та якість оливи при заміні оливи (залежно від моделі)

m = maca

* = Термін придатності окремих компонентів, наприклад ущільнення у зворотному клапані

значно погіршується, якщо компресор експлуатувати при високих температурах (макс. температура зберігання / експлуатації й вище).

** = При температурах нижче мін. температури зберігання / експлуатації виникає небезпека замерзання конденсату в ресивері.

На вказані технічні характеристики поширюються допуски, передбачені чинними стандартами.

Значення емісії шуму

Ці значення дозволяють оцінювати і порівнювати емісію шуму різних приладів. Залежно від умов експлуатації, стану приладу або робочих інструментів фактичне навантаження може бутивище або нижче. Для оцінки зразкового рівня емісії враховуйте перерви в роботі та фази роботи зі зниженим (шумовим) навантаженням. Визначте перелік організаційних заходів щодо захисту користувача з урахуванням тих чи інших значень емісії шуму.

Рівень звукового тиску за типом А:

L_DA =рівень звукового тиску

L_WA =рівень звукової потужності

L_WA(G) =гарантований рівень звукової потужності згідно з EN ISO 3744 2010; EN ISO 2151:2008

K_pA, K_WA = коефіцієнт похибки

Працювати в засобах захисту органів слуху!

Дані на технічній табличці:

metabo® 01532XX0 9998812345 Basic 250-24 W OF 1~ 230 V 50 Hz P₁ 1,50 kW S 3 I = 6,0 A IP 20 2850 min⁻¹ 8 bar / 116 psi 220 l/min 120 l/min 2850 min⁻¹ 1 24 l K L M N O J CE EAC P

A Виробник

В Номер артикула, версії, серійний номер

С Найменування приладу

D Підключення електроживлення, напруга / частота

Е Номінальна споживана потужність

F Номінальний струм / вид захисту

G Макс. кількість обертів

Н Макс. тиск

СЕ-маркування — цей прилад виконує вимоги Директив ЄС відповідно до заяви про відповідність

J Рік виготовлення

К Продуктивність всмоктування

L Продуктивність наповнення

М Частота обертання конденсатора

N Кількість циліндрів

О Об'єм ресивера

Р Символ утилізації (див. розділ 10.)

Виробник: Метабоверке ГмбХ, Метабо-Алея 1, 72622 Нюртінген, Німеччина

Уповноважений представник:

ТОВ "Метабо Україна", вул. Зоряна, буд. 22,

с.Святопетрівське, Київська обл., 08141, Україна

Metabowerke GmbH

Metabo-Allee 1

72622 Nuertingen

Germany

www.metabo.com

metabo®
