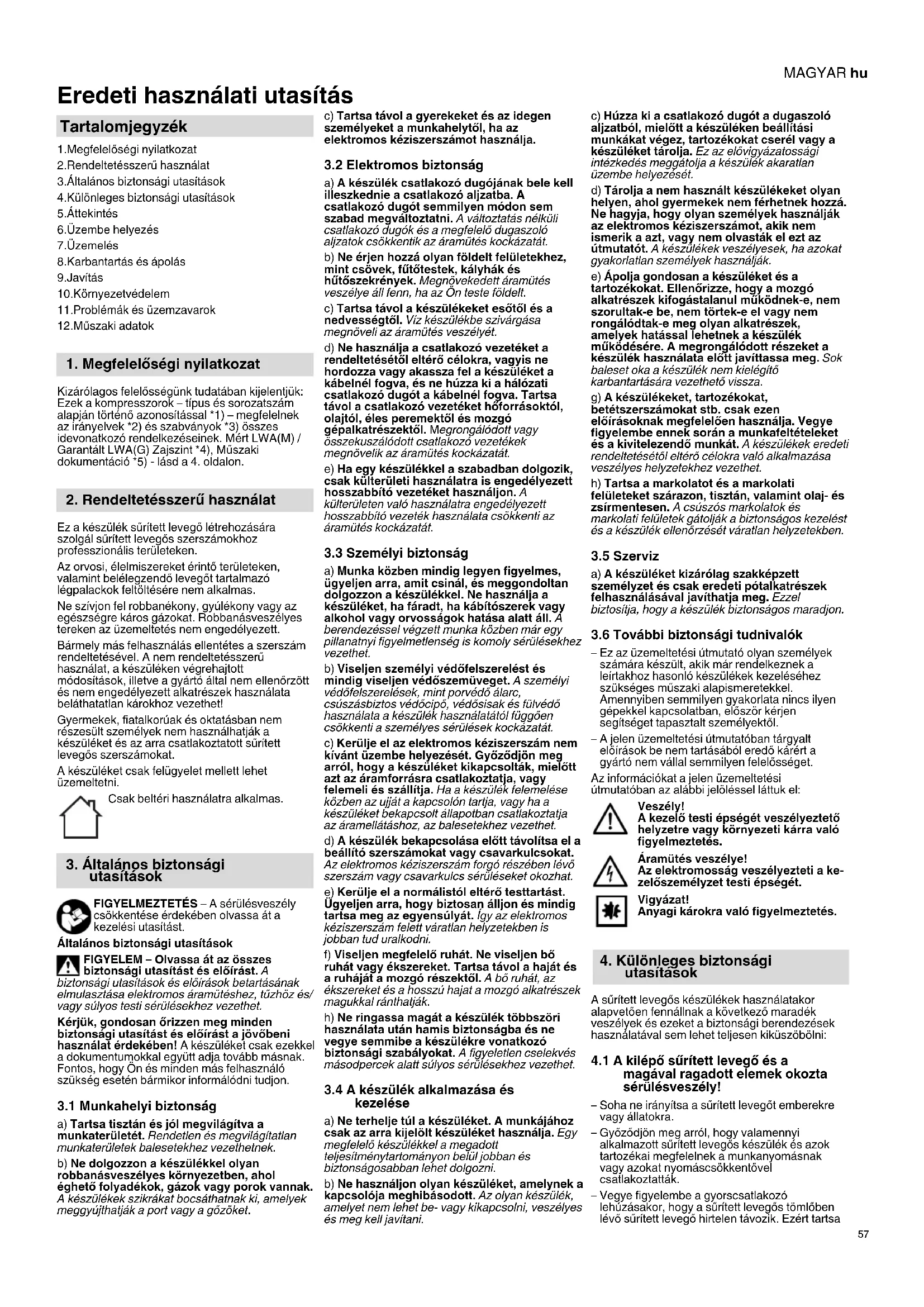

Eredeti használati utasítás

Tartalomjegyzék

1. Megfelelöségi nyilatkozat
2. Rendeltetésszerű használat
3. Általános biztonsági utasítások
4. Különleges biztonsági utasítások
   5.Áttekintés
   6.Üzembe helyezés
   7.Üzemelés
   8.Karbantartás és ápolás
   9.Javítás
   10.Környezetvédelem
   11.Problémák és üzemzavarok
   12.Müszaki adatok

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek a kompresszorok – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. Mért LWA(M) / Garantált LWA(G) Zajszint *4), Müszaki dokumentáció *5) - lásd a 4. oldalon.

2. Rendeltetésszerű használat

Ez a készülék sürített levegő létrehozására szolgál sürített levegős szerszámokhoz professzionális területeken.

Az orvosi, élelmiszereket érintő területeken, valamint belélegzendő levegőt tartalmazó légpalackok feltöltésére nem alkalmas.

Ne szívjon fel robbanékony, gyúlékony vagy az egészségre káros gázokat. Robbanásveszélyes tereken az üzemeltetés nem engedélyezett.

Bármely más felhasználás ellentétes a szerszám rendeltetésével. A nem rendeltetésszerű használtal, a készüléken végrehajtott módosítások, illetve a gyártő által nem ellenőrzött és nem engedélyezett alkatrészek használata beláthatatlan károkhoz vezethet!

Gyermekek, fiatalkorúak és oktatásban nem részesült személyek nem használhatják a készüléket és az arra csatlakoztatott sürített levegős szerszámokat.

A készüléket csak felügyelet mellett lehet üzemeltetni.

Csak beltéri használatra alkalmas.

3. Általános biztonsági utasítások

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a kezelési utasítást.

Általános biztonsági utasítások

FIGYELEM – Olvassa át az összes biztonsági utasítást és előírást. A

biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan őrizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében! A készüléket csak ezekkel a dokumentumokkal együtt adja tovább másnak. Fontos, hogy Ön és minden más felhasználó szükség esetén bármikor informálódni tudjon.

3.1 Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágítva a munkaterületét. Rendetlen és megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon a készülékkel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A készülékek szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gözőket.

c) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytöl, ha az elektromos kéziszerszámot használja.

3.2 Elektromos biztonság

a) A készülék csatlakozó dugójának bele kell illeszkednie a csatlakozó aljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
b) Ne érjen hozzá olyan földelt felületekhez, mint csövek, fütötestek, kályhák és hütőszekrények. Megnövekedett áramütés veszélye áll fenn, ha az Ön teste földelt.
c) Tartsa távol a készülékeket esőtől és a nedvességtől. Víz készülékbe szivárgása megnöveli az áramütés veszélyét.
d) Ne használja a csatlakozó vezetéket a rendeltetésétől eltérő célokra, vagyis ne hordozza vagy akassza fel a készüléket a kábelnél fogva, és ne húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a csatlakozó vezetéket hóforrásoktól, olajtól, éles peremektől és mozgó gépalkatrészektől. Megrongálódott vagy összekuszálódott csatlakozó vezetékek megnövelik az áramütés kockázatát.
e) Ha egy készülékkel a szabadban dolgozik, csak külterületi használatra is engedélyezett hosszabbító vezetéket használjon. A külterületen való használatra engedélyezett hosszabbító vezeték használata csökkenti az áramütés kockázatát.

3.3 Személyi biztonság

a) Munka közben mindig legyen figyelmes, ügyeljen arra, amit csinál, és meggondoltan dolgozzon a készülékkel. Ne használja a készüléket, ha fáradt, ha kábítószerek vagy alkohol vagy orvosságok hatása alatt áll. A berendezéssel végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet.
b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősisak és fülvédő használata a készülék használatától függően csökkenti a személyes sérülések kockázatát.
c) Kerülje el az elektromos kéziszerszám nem kivánt üzembe helyezését. Győződjön meg arról, hogy a készüléket kikapcsolták, mielőtt azt az áramforrásra csatlakoztatja, vagy felemeli és szállítja. Ha a készülék felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramellátáshoz, az balesetekhez vezethet.
d) A készülék bekapcsolása előtt távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részében lévő szerszám vagy csavarkulcs sérüléseket okozhat.
e) Kerülje el a normálistól eltérő testtartást. Úgyeljen arra, hogy biztosan álljon és mindig tartsa meg az egyensúlyát. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.

f) Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják.

h) Ne ringassa magát a készülék többszöri használata után hamis biztonságba és ne vegye semmibe a készülékre vonatkozó biztonsági szabályokat. A figyeletlen cselekvés másodpercek alatt súlyos sérülésekhez vezethet.

3.4 A készülék alkalmazása és kezelése

a) Ne terhelje túl a készüléket. A munkájához csak az arra kijelölt készüléket használja. Egy megfelelő készülékkel a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
b) Ne használjon olyan készüléket, amelynek a kapcsolója meghibásodott. Az olyan készülék, amelyet nem lehet be- vagy kikapcsolni, veszélyes és meg kell javítani.

c) Húzza ki a csatlakozó dugót a dugaszoló aljzatból, mielőtt a készüléken beállítási munkákat végez, tartozékokat cserél vagy a készüléket tárolja. Ez az elővigyázatossági intézkedés meggátolja a készülék akaratlan üzembe helyezését.
d) Tárolja a nem használt készülékeket olyan helyen, ahol gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a azt, vagy nem olvasták el ezt az útmutatót. A készülékek veszélyesek, ha azokat gyakorlatlan személyek használják.
e) Ápolja gondosan a készüléket és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorultak-e be, nem törtek-e el vagy nem rongálódtak-e meg olyan alkatrészek, amelyek hatással lehetnek a készülék működésére. A megrongálódott részeket a készülék használata előtt javíttassa meg. Sok baleset oka a készülék nem kielégítő karbantartására vezethető vissza.
g) A készülékeket, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak megfelelően használja. Vegye figyelembe ennek során a munkafeltételeket és a kivitelezendő munkát. A készülékek eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.
h) Tartsa a markolatot és a markolati felületeket szárazon, tisztán, valamint olaj- és zsírmentesen. A csúszós markolatok és markolati felületek gátolják a biztonságos kezelést és a készülék ellenőrzését váratlan helyzetekben.

3.5 Szerviz

a) A készüléket kizárólag szakképzett személyzet és csak eredeti pótalkatrészek felhasználásával javíthatja meg. Ezzel biztosítja, hogy a készülék biztonságos maradjon.

3.6 További biztonsági tudnivalók

– Ez az üzemeltetési útmutató olyan személyek számára készült, akik már rendelkeznek a leírtakhoz hasonló készülékek kezeléséhez szükséges műszaki alapismeretekkel. Amennyiben semmilyen gyakorlata nincs ilyen gépekkel kapcsolatban, először kérjen segítséget tapasztalt személyektől.
– A jelen üzemeltetési útmutatóban tárgyalt előírások be nem tartásából eredő kárért a gyártó nem vállal semmilyen felelösséget.
Az információkat a jelen üzemeltetési útmutatóban az alábbi jelöléssel láttuk el:

Veszély! A kezelő testi épségét veszélyeztető helyzetre vagy környezeti kárra való figyelmeztetés.

Áramütés veszélye! Az elektromosság veszélyezteti a kezelőszemélyzet testi épsegét.

Vigyázat! Anyagi károkra való figyelmeztetés.

4. Különleges biztonsági utasítások

A sürített levegős készülékek használatakor alapvetően fennállnak a következő maradék veszélyek és ezeket a biztonsági berendezések használatával sem lehet teljesen kiküszöbölni:

4.1 A kilépő sűrített levegő és a magával ragadott elemek okozta sérülésveszély!

– Soha ne irányítsa a sürített levegőt emberekre vagy állatokra.
– Győződjön meg arról, hogy valamennyi alkalmazott sűritett levegős készülék és azok tartozékai megfelelnek a munkanyomásnak vagy azokat nyomáscsökkentővel csatlakoztatták.
– Vegye figyelembe a gyorscsatlakozó lehúzásakor, hogy a sürített levegős tömlőben lévő sürített levegő hirtelen távozik. Ezért tartsa

MAGYARhu

szorosan a sürített levegős tömlő lehúzandó végét.

– Győződjön meg arról, hogy valamennyi csavarkötés mindig szorosan meghúzott állapotban legyen.
– Ne javítsa saját maga a készüléket! A kompresszorokon, nyomástartályokon és sűrített levegős készülékeken végzendő javításokat csak szakemberek végezhetik el

4.2 Olajtartalmú sűrített levegő okozta veszély! (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V)

– Olajtartalmú sűrített levegőt kizárólag olyan sűrített levegős készülékekhez használjon, amelyeket olajtartalmú sűrített levegőhöz terveztek.
- Ne használjon olajtartalmú sürített levegős tömlőt olyan sürített levegős készülékekhez, amelyeket nem olajtartalmú sürített levegőhöz terveztek.
– Ne fújjon fel autóabroncsokat, stb. olajtartalmú sürített levegővel.
– A megfelelő szűrő segítségével az olajrészecskék eltávolíthatóak a sűrített levegőből. Így egy olajkenésű kompresszor olyan sűrített levegős szerszámokhoz is használható, amelyek olajmentes sűrített levegőt igényelnek.

4.3 A sürített levegőt vezető részek felületén égésveszély áll fenn!

– Karbantartási munkálatok előtt hagyja lehűlni a készüléket.

4.4 A mozgó alkatrészeken fennáll a sérülés és becsípődés veszélye!

– Soha ne helyezze üzembe a készüléket felszerelt biztonsági berendezés nélkül.
– Vegye figyelembe, hogy a készülék a minimális nyomás elérésekor automatikusan beindul! – A karbantartás megkezdése előtt győződjön meg arról, hogy a készüléket kihúzták a villamos hálózatból.
– Győződjön meg arról, hogy bekapcsoláskor (pl. a karbantartási munkák befejezése után) már ne legyen szerszám vagy rögzítetlen alkatrész az elektromos készülékben.

4.5 A hiányos személyi védőfelszerelés balesetveszélyes!

– Viseljen zajtompító fülvédőt.
– Viseljen védőszemüveget.
- Port okozó, vagy olyan munkavégzések esetén, amelyek során az egészségre káros gázok, köd vagy gözök keletkeznek, gázálarcot.
– Viseljen megfelelő munkaruhát.
– Viseljen csúszásmentes lábbelit.

4.6 A szerszám meghibásodásából eredő veszélyek!

– Ápolja gondosan az elektromos készüléket, valamint a tartozékokat. Tartsa be a karbantartási előírásokat.
– Ellenőrizze minden üzembe helyezés előtt a készüléket az esetleges rongálódásokra tekintettel: A készülék további használata előtt a biztonsági felszereléseket, védőberendezéseket vagy az enyhén károsodott alkatrészeket a kifogástalan és rendeltetésszerű működésre tekintettel gondosan ellenőrizni kell. A sérült készülék csak szakszerű javítás után használható újra.
– Ellenőrizze, hogy megbízhatóan működnek-e és nem szorulnak-e a mozgó alkatrészek. Az összes részegységnek helyesen összeszerelt állapotban kell lennie és teljesítenie kell az összes feltételt, hogy biztosítani lehessen a készülék kifogástalan működését.
– A megrongálódott védőberendezéseket vagy alkatrészeket szakszerűen meg kell javíttatni, vagy ki kell cseréltetni az erre hivatott szakmühelyben.

4.7 További biztonsági tudnivalók

– Tartsa be az egyes fejezetekben található különleges biztonsági előírásokat.

– Vegye figyelembe be a szakmai egyesületek által kiadott, a kompresszorok és a sűrített levegős szerszámok használatára vonatkozó irányelveket és balesetmegelőzési előírásokat.
– Vegye figyelembe az ellenőrzésre szoruló berendezések üzemelésére vonatkozó törvényi előírásokat.
- A készülék üzemelésekor és tárolásakor vegye figyelembe, hogy a kilépő kondenzátum és egyéb üzemanyagok a környezetet szennyezik és környezeti károkat okozhatnak.
– Vegye figyelembe a környezeti hatásokat.

4.8 Szimbólumok a készüléken

Olvassa el az üzemeltetési útmutatót.

A forró alkatrészek érintéséből adódó személy sérülésekre való figyelmeztetés.

Hordjon védöszemüveget

Viseljen hallásvédő eszközt.

Az automatikus beindulásra való figyelmeztetés.

Vigyázat, veszélyes elektromos feszültség!

Garantált zajszint.

4.9 Biztonsági berendezések

Biztonsági szelep

A biztonsági szelep (9) reagál, ha átlépik a megengedett legnagyobb nyomást.

5. Áttekintés

Lásd a 2. oldalt. Az ábrák példaként minden készülékre vonatkoznak.

1 be-/kikapcsoló gomb
2 manométer - szabályozott nyomás
3 manométer - üstnyomás
4 nyomásszabályozó
5 sürített levegős csatlakozás (gyorscsatlakozó), szabályozott sürített levegő

6 Az abroncsfúvó tartozékok és az ütvecsavarozó dugókulcsok tárolója

7 légsűrítő

8 levegőszűrő / levegőszűrőház

9 biztonsági szelep

10 nyomástartály

11 kondenzátum-leeresztés

12 a szállító fogantyú szorító csavarjai (bal és jobb oldalon) *

13 szállító fogantyú

14 kampók a nyomótömlők tárolásához *

15 kampók a sürített levegős szerszámok tárolásához

16 kábeltekercselés

17 kapocs a vezeték rögzítéséhez

18 motorvédő kapcsoló

19 olajzáró csavar *

20 olajleeresztő csavar *

21 olajellenörző nézőke *

* modell- / felszereltségfüggő

Megjegyzés: az ábrázolt tartozék nem része a szállítási terjedelemnek

6. Üzembe helyezés

6.1 Összeszerelés

1. Szerelje fel a kerekeket az ábrának megfelelően (lásd az A-jelű ábrát a 3. oldalon).
2. Szerelje fel a gumi lábakat az ábrának megfelelően (lásd a B-jelű ábrát a 3. oldalon).

6.2 Basic 400-50 V: A légszűrőház felszerelése

Felszerelés a készülék mindkét oldalára. Lásd a C-jelű ábrát a 3. oldalon.

1. Az ábrán látható módon csavarozza rá a légszűrőházat (a) a mellékelt csavarral (b) a készülékre.
2. Helyezze be a légszüröt a légszüröházba.
3. Zárja be a fedelet.

6.3 A kondenzátum-leeresztés ellenőrzése

Győződjön meg arról, hogy a kondenzátum-leeresztést (11) lezárták.

6.4 Olaj betöltése

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V)

Lásd az F ábrát a 3. oldalon.

FONTOS! A kicsomagolás után / az első üzembe helyezés előtt: Csavarja ki a becsavart, rövid SZÁLLÍTASI zárócsavart (c), ártalmatlanítsa és cserélje ki a tartozék, hosszú olajnyilás zárócsavarral (19).

Az olajminőséget és -mennyiséget (megközelítő adatok) lásd a 12.Műszaki adatok fejezetben.

1. Csavarja ki az olajnyilás zárócsavart (19).
2. Töltsön be az olajat az olajellenőrző nézőke (21) vagy a jelölés közepéig.
3. Csavarozza vissza az olajnyílás zárócsavart (19).

6.5 Felállítás

A készülék felállításának helye meg kell feleljen a következő követelményeknek:

– Száraz, fagytól védett
– Biztos, vízszintes és egyenletes alap

Veszély!

A hibás felállítás következtében súlyos balesetek történhetnek.

– Rögzítse a készüléket elgurulás, eldölés és megcsúszás ellen.
– A biztonsági berendezések és kezelőelemek bármikor hozzáférhetőek kell legyenek.
– (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Ne fektesse a készüléket az egyik oldalára. Olaj léphet ki!

6.6 Szállítás

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Ne fektesse a készüléket az egyik oldalára. Olaj léphet ki!

(Basic 250-50, Basic 300-50, Basic 400-50 V) Lazítsa meg bal és jobb oldalon a szorító csavarokat (12) és húzza a szállító fogantyút (13) az első állásba, majd húzza meg újra a szorító csavarokat (12).

Szállítsa a készüléket a szállító fogantyúnál (13) fogva. Ne húzza a készüléket a tömlönél vagy a hálózati csatlakozó vezetéknél fogva.

7. Üzemelés

7.1 Hálózati csatlakozás

Veszély! Villamos feszültség.

A készüléket csak száraz környezetben üzemeltesse.

A készüléket csak olyan áramforrásról üzemeltesse, amely megfelel a következő követelményeknek: A csatlakozó aljzatokat az előírásoknak megfelelően installálták, földeltek és azokat ellenőrizték; a biztosítás megfelel a műszaki adatoknak.

A hálózati tápvezetéket úgy kell lefektetni, hogy az ne zavarja a munkát és ne sérülhessen meg.

Ellenőrizze minden alkalommal, hogy a készüléket kikapcsolták, mielött csatlakoztatná a hálózati csatlakozót a csatlakozó aljzatba.

Védje a hálózati tápvezetéket a magas hömérséklettől, agresszív folyadékoktól és éles peremektöl.

Csak megfelelő keresztmetszetű érrel rendelkező hosszabbító vezetéket használjon (lásd a 12.Műszaki adatok fejezetet).

Használjon külterületen használható hosszabbító vezetéket. Szabadban csak az arra engedélyezett és megfelelően megjelölt hosszabbító vezetéket használjon.

A kompresszort ne a hálózati csatlakozó kíhúzásával kapcsolja ki, hanem a be-/kikapcsoló gombnál fogva.

Kapcsoljon elé mindig egy max. 30 mA kiváltó árammal ellátott FI-védőkapcsolót (RCD).

7.2 Sürített levegő létrehozása

1. Kapcsolja be a készüléket a be-/kikapcsoló gombnál (1) fogva és várja meg, míg el nem érik a maximális üstnyomást (a kompresszor lekapcsol). Az üstnyomást az üstnyomást kijelző manométeren (3) kijelzik.

Állítsa be a szabályozott nyomást a nyomásszabályozón (4). AZ aktuális szabályozott nyomást a szabályozott nyomást kijelző manométeren (2) jelzik ki.

Figyelem!

A beállított szabályozott nyomás nem haladhatja meg a csatlakoztatott sűrített levegős szerszámok maximális üzemnyomását!

1. Csatlakoztassa a sürített levegős tömlöt a sürített levegős csatlakozásra (5).

2. Csatlakoztassa a sürített levegős szerszámot. Ezután megkezdheti a sürített levegős szerszámmal végzendő munkát.

3. Kapcsolja ki a készüléket, ha azzal nem akar közvetlenül tovább dolgozni. Ezután húzza ki a hálózati csatlakozót.

4. A nyomástartály kondenzvizét a kondenzátum-leeresztésen (11) naponta le kell ereszteni.

8. Karbantartás és ápolás

Veszély!

A készüléken végzett minden munka előtt:

Kapcsolja ki a gépet. Húzza ki a hálózati csatlakozót. Várja meg, amig a készülék leáll. Győződjön meg arról, hogy a készülék és valamennyi alkalmazott sürített levegős szerszám és tartozék nyomásmentes.

Hagyja lehülni a készüléket, az összes alkalmazott sürített levegős szerszámot és tartozékot.

A készüléken végzett minden munka után:

Helyezze újra üzembe az összes biztonsági berendezést és ellenőrizze azokat. Győződjön meg arról, hogy nincs szerszám vagy hasonló tárgy a szerszámon vagy a szerszámban.

A jelen fejezetben leírtakon túlmutató karbantartási vagy javítási munkákat csak szakember végezheti el.

8.1 Fontos információk

A karbantartásokat és ellenőrzéseket a törvényes előírások szerint, a készülék felállításának és üzemmódjának megfelelően kell megtervezni és elvégezni.

A felügyeleti hatóságok kérhetik a megfelelő iratok bemutatását.

8.2 Rendszeres karbantartás

Minden munkakezdés előtt

– Ellenőrizze a sürített levegős tömlőket rongálódásra tekintettel, adott esetben cserélje ki azokat.

– Ellenőrizze a csavarkötések szoros illeszkedését, szükség esetén húzza azokat meg szorosra.

– Ellenörizze a csatlakozó vezetéket rongálódásra tekintettel, adott esetben villamos szakemberrel cseréltesse ki.

Naponta

– A nyomástartály kondenzvizét a kondenzátum-leeresztésen (11) leereszteni. Figyelmeztetés: Kis jégdugók képződése normális.

Minden 50 üzemóra után

– A biztonsági szelep (9) működésének ellenőrzése: Az üst nyomás alatt kell legyen (lehetőség szerint légalább a maximális nyomás 80 %-án). A biztonsági szelep recés csavarját (9) kézzel az óramutató járásával ellentétes irányban elforgatni, míg a sürített levegő hallhatóan ki nem lép. Zárja le újra a biztonsági szelepet (9): a recés csavart kézzel az óramutató járásával megegyező irányban kézzel ütközésig meghüzni. Amennyiben akár teljesen nyitott biztonsági szelep mellett sem lépne ki sürített levegő, úgy a kompresszort ki kell kapcsolni és biztonsági okokból tilos tovább üzemeltetni! Cseréltesse ki a biztonsági szelepet (9), lásd a 9.. Javitás c. fejezetet.

– A levegőszűrőt (8) megtisztítani (lásd a D-jelű ábrát a 3. oldalon).

– (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Ellenőrizze a kompresszor olajszintjét az olajellenőrző nézőknél (21), szükség esetén töltsön utána olajat. (Lásd a 6.. fejezetet)

Minden 250 üzemóra után

– A levegőszűrőt (8) megtisztítani vagy kicserélni (lásd a D-jelű ábrát a 3. oldalon).

Minden 500 üzemóra után

– (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Teljesen engedje le az olajat az olajleeresztő csavarnál (20) és cserélje ki. (Lásd a 6.. fejezetet)

Minden 1000 üzemóra után

– Az ellenőrzést egy szakmühelyben kell elvégeztetni. Ezzel a kompresszor élettartamát jelentösen megnöveli.

8.3 A készülék tárolása

1. Kapcsolja ki a készüléket és húzza ki a hálózati csatlakozót.
2. Nyomásmentesítse a nyomástartályt és az összes csatlakoztatott sürített levegős szerszámot.
3. A nyomástartály kondenzvizét a kondenzátum-leeresztésen (11) leereszteni.
4. Tárolja úgy a készüléket, hogy azt illetéktelen személyek ne indíthassák be.
5. (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Ne fektesse a készüléket az egyik oldalára. Olaj léphet ki!

Figyelem!

A szabad ég alatt vagy nedves levegön csak megfelelő védelemmel ellátva szabad tárolni a gépet.

Fagyveszély esetén

Figyelem!

A fagy (< 5 °C) tönkreteszi a készüléket és a tartozékokat, mert ezek állandóan vizet tartalmaznak! Fagyveszély esetén a készüléket és a tartozékokat le kell szerelni és azokat fagyvédett helyen kell tárolni.

9. Javítás

Veszély!

A készüléken végzendő javításokat csak villamos szakember végezheti!

A javításra szoruló Metabo készülékekkel forduljon a Metabo képviselethez. A címeket a www.metabo.com honlapon találja.

A pótalkatrészek listája letölthető a www.metabo.com honlapról.

10. Környezetvédelem

Veszély!

A nyomástartály kondenzvize olajmaradványokat és/vagy környezetre káros szennyeződéseket tartalmaz. A kondenzvizet környezetbarát módon a megfelelő gyűjtőhelyeken kell leadni!

Veszély!

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) A kompresszorból származó fáradt olajat környezetbarát módon, a megfelelő gyűjtőhelyeken ártalmatlanítsa!

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: Ne dobja a készülékeket háztartási hulladékba! Az elektromos és elektronikus

berendezések hulladékairól szóló 2012/19/EU irányelv és annak nemzeti jogi átvétele értelmében a használt készülékeket szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkimélő újrahasznosítását.

11. Problémák és üzemzavarok

Veszély!

A készüléken végzett minden munka előtt:

Kapcsolja ki a gépet. Húzza ki a hálózati csatlakozót. Várja meg, amig a készülék leáll. Győződjön meg arról, hogy a készülék és valamennyi alkalmazott sürített levegős szerszám és tartozék nyomásmentes. Hagyja lehúlni a készüléket, az összes alkalmazott sürített levegős szerszámot és tartozékot.

A jelen fejezetben leírtakon túlmenő munkákat csak villamos szakember vagy az országában működő szervizképviselet végezheti el.

A készüléken végzett minden munka után:

Helyezze újra üzembe az összes biztonsági berendezést és ellenőrizze azokat. Gyöződjön meg arról, hogy nincs szerszám vagy hasonló tárgy a szerszámon vagy a szerszámban.

A kompresszor nem indul be:

- Nincs hálózati feszültség.

– Ellenőrizze az összes kábelt, csatlakozódugót, csatlakozó aljzatot és biztosítékot.

- Túl kicsi a hálózati feszültség.

- Használjon megfelelő keresztmetszetű érrel rendelkező hosszabbító vezetéket (lásd a 12.Müszaki adatok fejezetet). Hideg készülék esetén: Kerülje a hosszabbító vezeték használatát. Hideg készülék esetén: Engedje le a nyomást a nyomástartályon.

- A kompresszort működés közben a hálózati csatlakozó kihúzásával kikapcsolták.

– A kompresszort a be-/kikapcsoló gombbal (1) először kikapcsolni, majd újra bekapcsolni.

- A motor túlforrósodott, pl. nem megfelelő hütés miatt (a hűtőbordákat letakartál).

– A motorvédő kapcsoló (18) ellenőrzése: Lásd az E ábrát a 3. oldalon.

– Ha a motorvédő kapcsoló csapja jól látható, akkor a motorvédelem kioldott. Ebben az esetben: 1.) A kompresszort a be-/kikapcsoló gombbal (1) kikapcsolni. 2.) Várjon 10 másodpercet. 3.) Benyomással állítsa vissza a motorvédő kapcsolót (18). 4.) A kompresszort a be-/kikapcsoló gombbal (1) újra bekapcsolni.

– Ha a motorvédő kapcsoló csapja be van nyomva: 1.) A kompresszort a be-/kikapcsoló gombbal (1) kikapcsolni. 2.) Várjon 20 percet. 3.) A kompresszort a be-/kikapcsoló gombbal (1) újra bekapcsolni.

A kompresszor megfelelő nyomás felépítése nélkül működik.

- A kondenzátum-leeresztés tömítetlen.

– Győződjön meg arról, hogy a kondenzátumleeresztést (11) lezárták.

- A visszacsapószelep tömítetlen.

MAGYARhu

– A visszacsapószelepet szakmühelyben megjavíttatni.

A sürített levegős szerszám nem kap elegendő nyomást.

- A nyomásszabályozót nem nyitották ki eléggé.

– A nyomásszabályozót (4) jobban kinyitni.

- A csavarkötés a kompresszor és a sürített levegős szerszám között tömítetlen.

– Ellenőrizze a csavarkötést; a megrongálódott elemeket adott esetben ki kell cserélni.

12. Műszaki adatok

Az adatok értelmezését lásd a 3. oldalon.

A müszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

A = kimeneti teljesítmény

F =töltési teljesítmény

L_eff =effektív szállítási mennyiség 80% max. nyomás esetén

p = max. nyomás

V =üstméret

a =levegőkimenetek száma

z =hengerszám

n_0 =max. fordulatszám P_1 =névleges felvett tel

B =Névleges üzemmód

U = csatlakozó feszültség

I = névleges áram

F_ =min. rögzítés

IP =védelmi osztály

G = a hosszabbító vezetékek maximális teljes hossza és érkeresztmetszete

A = Méretek (HxSzxM)

T_max =max. tárolási / üzemi hömérséklet*

T_min =min. tárolási / üzemi hömérséklet*

Oil = Olajmennyiség és -minőség olajcserénél (modellfüggő)

m =súly

* = Egyes elemek élettartama, pl. a visszacsapószelepben lévő tömítés, jelentősen lecsökken, ha kompresszort magas hőmérséklet (max. tárolási/üzemelési hőmérséklet és annál nagyobb) mellett működtetik.

** = A min. tárolási/üzemelési hömérséklet alatti hömérsékletnél fagyveszély áll fenn a nyomástartályban lévő kondenzátumnál.

A fenti müszaki adatokra türés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően).

Emissziós értékek

Ezek az értékek lehetővé teszik a készülék kibocsátási értékeinek meghatározását, illetve különböző készülékek összehasonlítását. Az alkalmazási feltételektól, a készülék állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket.

Jellemző A-osztályú zajszint:

L_DA =hangnyomásszint

L_WA = hangteljesítményszint

L_WA(G) = a EN ISO 3744 2010; EN ISO 2151:2008 szerint garantált hangteljesítményszint

K_pA:K_WA = bizonytalanság

Viseljen hallásvédő eszközt!

Adatok a típustáblán:

metabo® 01532XX0 9998812345 Basic 250-24 W OF 1~ 230 V 50 Hz 220 l/min K P₁ 1,50 kW S 3 120 l/min L I = 6,0 A IP 20 2850 min⁻¹ M 2850 min⁻¹ 1 N 8 bar / 116 psi 24 l O CE EAC P A B C D E F G H I J

A gyártó neve
B Čikk-, verzió-, szériaszám
C gép megnevezése
D csatlakozó feszültség / frekvencia
E névleges felvételi teljesítmény
F névleges áram / védelmi fajta
G max. fordulatszám
H max. nyomás
CE jel – Ez a berendezés kielégíti az EU megfelelőségi nyilatkozat szerinti irányelveit
J gyártási év
K szívó teljesítmény
L töltési teljesítmény
M légsűrítő fordulatszáma
N hengerszám
0 üstméret
P Hulladékeltávolításra vonatkozó szimbólum (lásd a 10. fejezetet)
