BEDIENUNGSANLEITUNG Basic 250-24 OF METABO

de Originalbetriebsanleitung 5

en Original Instructions 9

fr Notice originale 13

nl Originele gebrukershandleiding 17

Originalbetriebsanleitung

Inhaltsverzeichnis

1.Konformitätserklarung
2.Bestimmungsgemäß Verwendung
3.Allgemeine Sicherheitshinweise
4.Spezielle Sicherheitshinweise
5. Überblick
6.Inbetriebnahme
7.Betrieb
8.Wartung und Pflege
9.Reparatur
10.Umweltschutz
11.Probleme und Störungen
12.Technische Daten

1. Konformitätserklarung

Wir erklaren in alleiniger Verantwortlichkeit: Diese Kompressoren, identifiziert durch Type und Seriennummer 1 , entsprechen allen einschlagigen Bestimmungen der Richtlinien 2 und Normen 3 . Gemessener LWA(M) / Garantieter LWA(G) Schalleistungspegel 4 , Technische Unterlagen bei *5 - siehe Seite 4.

2. Bestimmungsgemäß Verwendung

Dieses Gerät dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge im professionellen Bereich.

Die Verwendung im medizinischen Bereich, im Nahrungsmittelbereich sowie das Fülven von Atelnuflaschen ist nicht gestattet.

Explosive, brennbare oder gesundheitsgefährende Gase)durfen nicht angesaugt werden. In explosionsgefahrdeten Räumen ist der Betrieb nicht gestattet.

Jede andere Verwendung ist bestimmungswidrig Durch bestimmungswidrige Verwendung, Veränderungen am Gerat oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und frei gegeben sind, konnen unvorhersehbare Schaden entstehen!

Kinder, Jugendliche und nicht unterwiesene Personen dürfen das Gerät und die daran angeschlossenen Druckluftwerkzeuge nicht benutzen.

Betreiben sie das Gerät nur unter Aufsicht.

Nur fur den Gebrauch in Innenraumen.

3. Allgemeine Sicherheitshinweise

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

Allgemeine Sicherheitshinweise

WARNUNG - Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäumnisse bei der Einhaltung der

Sicherheitsinweis und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf! Geben Sie Ihr Gerät nur zusammen mit diesen Dokumenten weiter. Sie und alle anderen Benutzer müssen sich bei Bedarf jederzeit informieren können.

3.1 Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfalen führen.
b)Arbeiten Sie mit dem Gerat nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten,Gase oder Staube befohend.Geratezeugen Funken,die den Staub oder die Dampfe entzünden konnen.

c) Halten Sie Kinder und andere Personen während der Benutzung des Gerätes fern.

3.2 Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Unveränderte Stecker und passende Steckdosen verringm das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöthes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Geräte von Regen oder Nässe fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteileiten. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Gerät im Freien arbeiten, verwenden Sie nur Veränderungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Veränderungsleitung verringgert das Risiko eines elektrischen Schlages.

3.3 Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Gerät. Benutzen Sie kein Gerät, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der

Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Gerätes, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Gerat ausgeschelt ist, bevor Sie an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das Gerat eingeschiedt an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Geräe einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.

h) Wiegen Sie sich durch Vertrautheit mit dem Gerät nach vielfachem Gebrauch nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Geräte hinweg. Achtloses Handeln kann binnen

Sekundenbruchteilen zu schweren Verletzungen führen.

3.4 Verwendung und Behandlung des Geräts

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Gerät. Mit dem passenden Gerät arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Gerät, dessen Schalter defect ist. Ein Gerät, das sich nicht mehr ein- oder ausschaltenlässt,ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorschstmaßnahme verhinder den unbeabsichtigten Start des Gerätes.

d) Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese

Anweisungen nicht gelesen haben. Geräte sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Geräte und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei fonctionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.

g) Verwenden Sie Gerät, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Geräten für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Grifflachen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflachen erlauben keine sichere Bedienung und Kontrolle des Gerats in unvorhergesehenen Situationen.

3.5 Service

a) Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

3.6 Weitere Sicherheitshinweise

• Diese Betriebsanleitung richtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Geräten wie dem hier beschrieben. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollen den Sie zunachst die Hilfe von erfahrenen Personen in Anspruchephemen.
• Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachtet wurde, übernimmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr!

Warning vor Personenschäden oder Umweltschäden.

Stromschlaggefahr!

Warning vor Personenschäden durch Elektrizität.

Achtung!

Warning vor Sachschäden.

4. Spezielle Sicherheitshinweise

Die folgenden Restgefahren bestehen bei Drucklauf-Geräten grundsätzlich und halten sich auch durch Sicherheitsvorrichtungen nicht vollig beseitigen:

4.1 Verletzungsgefahr durch austretende Druckluft und Teile, die durch Druckluft mitgerissen werden!

Richten Sie Druckluft niemals auf Menschen oder Tiere.

• Stellen Sie sicher, dass alle verwendeten Druckluft-Geräte und Zubehörteile für den Arbeitsdruck ausgelegt sind oder über Druckminderer angeschlossen werden.
• Beachten Sie beim Lösen der Schnellkupplung, dass die im Druckluftschlauch enthaltene Druckluft plötzlich entweicht. Halten Sie daher das zulösende Ende des Druckluftschlauches fest.

DEUTSCHde

• Stellen Sie sicher, dass alle Verschraubungen stets fest angezogen sind.

• Reparieren Sie das Gerät nicht selbst! Nur Fachleute)dürfen Reparaturen an Kompressoren, Druckbehältern und Druckluft-Geräten durchführ.

4.2 Gefahr durch öhlaltige Druckluft! (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V)

• Verwenden Sie öhlalte Druckluft ausschließlich für Druckluftwerkzeuge, die für öhlalte Druckluft vorgesehen sind.
• Benutzten Sie einen Druckluftschlauch für öhlaltige Druckluft nicht für Druckluftwerkzeuge, die nicht für öhlaltige Druckluft vorgesehen sind.
  -Fullen Sie keine Autoreifen usw. mit olhaltiger Druckluft.
  Durch entsprechende Filter konnen Ölpartikel aus der Druckluft entfernt werden. So kann ein ölgeschmierter Kompressor auch für Druckluftwerkzeuge verwendet werden, die ölfreihe Druckluft erfordern.

4.3 Verbrennungsgefahr an den Oberflächen der druckluftfuhrenden Teile!

• Lassen Sie das Gerät vor Wartungsarbeiten abkühlen.

4.4 Verletzungs- und Quetschgefahr an beweglichen Teilen!

• Nehmen Sie das Gerät nicht ohne montierte Schutzvorrichtung in Betrieb.
• Beachten Sie, dass das Gerät bei Erreichen des Mindestdrucks automatisch anlauf! - Stellen Sie vor Wartungsarbeiten sichere, dass das Gerät vom Stromnetz getrennt ist.
• Stellen Sie sicher, dass sich beim Einsatzalten (zum Beispiel nach Wartungsarbeiten) keine Werkzeuge oder losen Teile mehr im Elektrogerat befinden.

4.5 Gefahr durch unzureichende personliche Schutzausrüstung!

• Tragen Sie einen Gehorschutz.
  Tragen Sie eine Schutzbrille.
• Tragen Sie bei stauberzeugenden Arbeiten oder wenn gesundheitsgeführnde Gase, Nebel oder Dämpfe entstehen eine Atemmaske.
• Tragen Sie geeignete Arbeitskleidung.
  Tragen Sie rutschfestes Schuhwerk.

4.6 Gefahr durch Mängel am Gerät!

• Pflegen Sie das Elektrogerat sowie das Zubehör sorgfällig. Befolgen Sie die Wartungsvorschriften.
• Überprüfen Sie das Gerät vor jedem Betrieb auf eventuelle Beschäftigungen: Vor weiterem Gebrauch des Gerats müssen Sicherheitsinrichtungen, Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion untersucht werden. Ein beschädiges Gerätarf erst wieder benutzt werden, nach dem es fachgerecht repariert wurde.
• Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei Betrieb des Elektrogerätes zu gewährleisten.
• Beschädigte Schutzvorrichtungen oder Teile müssen sichgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden.

4.7 Weitere Sicherheitshinweise

• Beachten Sie die speziellen Sicherheitshinweise in den jeweiligen Kapiteln.
  -Beachten Sie gegebenenfalls berufgenossenschaftliche Richtlinien oder Unfallverhütungs-Vorschriften für den Umgang mit Kompressoren und Drucklauf-Werkzeugen.

• Beachen Sie die gesetzlichen Vorschriften zum Betrieb von überwachungsbedürftigen Anlagen.

• Beachten Sie bei Betrieb und Lagerung des Geräts, dass austretendes Kondensat und andere Betriebsstoffe die Umgebung verschmutzen und Umweltschäden auslösen können.

• Berücksichtigen Sie Umgebungseinflüsse.

4.8 Symbole auf dem Gerät

Betriebsanleitung lessen.

Schutzbrille tragen.

Gehorschutz tragen.

Warning vor automatischem Anlauf.

Warning vor gefährlicher elektrischer Spannung.

Garantierter Schall-Leistungspegel.

4.9 Sicherheitseinrichtungen

Sicherheitsventil

Das Sicherheitsventil (9) spricht an, falls der zulässige Höchstdruck übersritten wird.

5. Überblick

1 Ein/Aus-Schalter
2 Manometer Regeldruck
3 Manometer Kesseldruck
4 Druckregler
5 Druckluft-Anschluss (Schnellkupplung), geregelte Druckluft
6 Depot zur Aufbewährung von Reifenfüller-Zubehör und Schlagschrauber-Steckschlüssein

Siehe Seite 2. Die Abbildungen gelten beispielhaf t fur alle Geräte.
7 Verdichter
8 Luftfilter / Luftfiltergehause
9 Sicherheitsventil
0 Druckbehälter
1 Kondensat-Ablass
2 Klemmschrauben des Transportgriffs (links und rechts) *
3 Transportgriff
4 Haken zur Aufbewährung von Druckschläuchen*
5 Haken zur Aufbewährung von Druckluftwerkzeugen
6 Kabelaufwicklung
7 Clip zum Befestigen des Kabels
8 Motorschutzschalter
9 Öl-Verschlusssschaube
20 Öl-Ablasssschraube
21 Ol-Schauglas
modell-/ausstattungsabhängig
Hinweis: abgebildetes Zubehor ist nicht im Lieferumfang enthalten

6. Inbetriebnahme

6.1 Zusammenbau

1. Montieren Sie die Rader wie abgebildet (Siehe Abb.A,Seite 3).
2. Montieren Sie die Gummifübe wie abgebildet (Siehe Abb. B, Seite 3).

6.2 Basic 400-50 V: Luftfiltergehäuse montieren

Montage auf beiden Seiten des Gerätes.
Siehe Abb. C. Seite 3.

1. Luftfiltergehäuse (a) mit der mitgelieferten Schraube (b), wie gezeigt, am Gerat festschrauben.

2. Luftfilter in das Luftfiltergehäuse einsetzen.

3. Deckel schlieBen.

6.3 Kondensat-Ablass überprüfen

Stellen Sie sicher, dass der Kondensat-Ablass (11) geschlossen ist.

6.4 Öl eingullen (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V)

Siehe Abb.F,Seite 3.

WICHTIG! Nach dem Auspacken / vor der ersten Inbetriebnahme: Die eingeschraubte, kurze TRANSPORT-Verschlusssschaube (c) Herausschrauben, entsorgen und durch die mitgelieferte, lange Öl-Verschlusssschaube (19) ersetzen.

Öl-Qualität und -Menge (Circa-Angabe) siehe Kapitel 12. Technische Daten.

1. OI-Verschlusssschaube (19)
   herausschrauben.
2. Öl bis zur Mitte des Öl-Schauglases (21) oder der Kennzeichnung einfllen.
3. Öl-Verschlusssschaube (19) wieder einschrauben.

6.5 Aufstellung

Der Aufstellort des Gerätes muss folgende Anforderungen erfüllen:

Trocken, frostgeschützt
- Fester, waagerechter und ebener Untergrund

Gefahr!

Durch fehlerhafte Aufstellung konnen schwere Unfälle entstehen.

• Sichern Sie das Gerät gegen Wegrollen, Umkippen und Rutschen.
• Sicherheitsinrichtungen und Bedienelemente müssen jederzeit gut zuganglich sein.
  Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V. Gerat nicht auf eine Seite legen. Es kann Öl austreten!

6.6 Transport

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Gerat nicht auf eine Seite legen. Es kann OI austreten!

(Basic 250-50, Basic 300-50, Basic 400-50 V)
Klemmschrauben (12) links und rechts losen,
Transportgriff (13) in die vordere Position ziehen,
Klemmschrauben (12) wieder festziehen.
Gerat am Transportgriff (13) transportieren.
Ziehen Sie das Gerat nicht am Schlauch oder am Netzkabel.

7. Betrieb

7.1 Netzanschluss

Gefahr! Elektrische Spannung.

Setzen Sie das Gerät nur in trockener Umgebung ein.

Betreiben Sie das Gerät nur an einer Stromquelle, die folgende Anforderungen erfüllt: Steckdosen vorschrifsmäßig installiert, geerdet und geprüft; Absicherung entsprechend den Technischen Daten.

Verlegen Sie das Netzkabel so, dass es beim Arbeitsen nicht stört und nicht beschädigt werden kann.

Prufen Sie jedem Mal, ob das Gerät ausgeschalte ist, bevor Sie den Netzstecker in die Steckdose stecken.

Schützen Sie das Netzkabel vor Hitze, aggressiven Flüssigkeiten und scharfen Kanten.

Verwenden Sie nur Verlängerungskabel mit ausreichendem Aderquerschnitt (siehe Kapitel 12. Technische Daten).

Benutzten Sie Verlängerungskabel für den Außenbereich. Verwendten Sie im Freien nur darauf zugelassene und entspruchend gekennzeichnete Verlangerungskabel.

Schalten Sie den Kompressor nicht durch Ziehen des Netzsteckers aus, sondern am Ein/Aus-Schalter.

Schalten sie immer einen FI-Schutzschalter (RCD) mit einem max. Auslösestrom von 30 mA vor.

7.2 Druckluft erzeugen

1. Gerat am Ein/Aus-Schalter (1) einschalten und abwarten, bis der maximale Kesseldruck erreicht ist (Kompressor schaltet ab). Der Kesseldruck wird am Kesseldruck-Manometer (3) angezeigt.

Regeldruck am Druckregler (4) einstehen. Der aktuelle Regeldruck wird am Regeldruck-Manometer (2) angezeigt.

Achtung!

Der eingesetzte Regeldruck darft nicht hörer sein als der maximale Betriebsdruck angeschlossenen Druckluft-Werkzeuge!

1. Druckluftschlauch am Druckluft-Anschluss (5) anschließen.
2. Druckluft-Werkzeug anschließen. Nun konnen Sie mit dem Druckluft-Werkzeug arbeiten.
3. Schalten Sie das Gerät aus, wenn Sie nicht unmittelbar weiter arbeiten sollen. Ziehen Sie danach auch den Netzstecker.
4. Kondenswasser des Druckbehalters tätig am Kondensat-Ablass (11) ablassen.

8. Wartung und Pflege

Gefahr!

Vor allen Arbeitsen am Gerät:

Gerat ausschalten. Netzstecker ziehen. Warten bis das Gerat stillsteth. Stellen Sie sicher, dass das Gerat und alle verwendeten Druckluft-Werkzeuge und Zubehörteile drucklos sind. Lassen Sie das Gerat und alle verwendeten Druckluft-Werkzeuge und Zubehörteile abkühlen.

Nach allen Arbeiten am Gerät:

Alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. Sicherstellen, dass sich keine Werkzeuge oder Ahnliches an oder im Gerät befinden.

Weitergehende Wartungs- oder Reparaturarbeiten, als die in thisem Kapitel beschrieben, * durren nur Fachkräfte durchfuhren.

8.1 Wichtige Informationen

Wartungen und Prüfungen müssen gemäß den gesetzlichen Vorgaben entsprechend der Aufstellung und der Betriebsweise des Gerätes geplant und durchgeführt werden.

Aufsichtsbehörden können die Vorlage entsprechender Dokumentation verlangen.

8.2 Regelmäßige Wartung

Vor jedem Arbeitsbeginn

• Druckluftschläuche auf Beschädigungen prüfen, ggf. ersetzen.
• Verschraubungen auf festen Sitz prufen, ggf. festziehen.
  -Anschlusskabel auf Beschädigungen überprüften, ggf. durch Elektrofachkraft ersetzen lessen.

Täglich

Kondenswasser des Druckbehalters am Kondensat-Ablass (11) ablassen. Hinweis: Die Bildung von kleinen Eisfpropfen ist normal.

Alle 50 Betriebsstunden

• Funktion des Sicherheitsventils (9) überprüfen: Der Kessel muss unter Druck stehen (vorzugsweise mindestens 80% des Maximaldrucks). Die Rändelschraube des Sicherheitsventils (9) von Hand entgegen den Uhrzeitigersinn drehen, bis Druckluft hörbar entwickelt. Sicherheitsventil (9) wieder schlieben: die Rändelschraube von Hand im Uhrzeitigersinn, bis zum Anschlag festziehen. Sollte selbst bei vollständig geöffnetem Sicherheitsventils keine Druckluft entwickeln,

den Kompressor ausschalten und aus Sicherheitsgrunden nicht weiter betrieben! Sicherheitsventil (9) ersetzen setzen, siehe Kapitel 9. Reparatur.

• Luftfilter (8) reinigen (Siehe Abb. D, Seite 3).
  -(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Ölstand des Verdichters am Olschauglas (21) prüfen, ggf. Öl nachfüllen. (Siehe Kapitel 6.)

Alle 250 Betriebsstunden

• Luftfilter (8) reinigen oder erneuern (Siehe Abb. D, Seite 3).

Alle 500 Betriebsstunden

-(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Öl an Öl-Ablassschraube (20) vollständig ablassen und erneuern. (Siehe Kapitel 6.)

Nach 1000 Betriebsstunden

• Inspektion in einer Fachwerkstatt durchfuhren lasen. Hierdurch wird die Lebensdauer des Kompressors wesentlich erhöht.

8.3 Gerät aufbewahren

1. Gerat ausschalten und Netzsteckerziehen.
2. Druckbehälter und alle angeschlossenen Druckluftwerkzeuge druckfrei machen.
3. Kondenswasser des Druckbehäiters am Kondensat-Ablass (11) ablassen.
4. Gerät so aufbewahren, dass es nicht von Unbefugten in Gang gesetzt werden kann.
5. (Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V). Gerat nicht auf eine Seite legen. Es kann Öl austreten!

Achtung!

Gerät nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

Bei Frostgefahr

Achtung!

Frost (< 5 °C) zerstört Gerät und Zubehör, daß diese stets Wasser enthalten! Bei Frostgebung Gerät und Zubehör abbauen und frostgeschützt aufbewahren.

9. Reparatur

Gefahr!

Reparaturen an diesen Geräten)dürfen nur Elektrofachkräfte ausführren!

Mit reparaturbedurfigen Metabo-Geräten wenden Sie sich bereits an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterladen.

10. Umweltschutz

Gefahr!

Das Kondenswasser aus dem Druckbehalter enthalt Ölrückstände und/oder umweitschädliche Verunreinigungen. Entsorgen Sie das Kondenswasser umweitgerecht über entsprechende Sammelstellen!

Gefahr!

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Entsorgen Sie das Altöl aus dem Verdichter umweitgerecht über entsprechende Sammelstellen!

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehr.

Verpackungsmaterialien müssen entsprechend. Ihrer Kennzeichnung nach communalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Nur für EU-Länder: Werfen Sie Geräte

nicht in den Hausmull! Gemals

Europascher Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgerate und Umsetzung in nationales Recht,müssen verbrauchte Gerägetreten gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

11. Probleme und Störungen

Gefahr!

Vor allen Arbeitsen am Gerät:

Gerat ausschalten. Netzsteckerziehen.Warten bis das Gerat stillsteht.Stellen Sie sicher,dass Gerat und alle verwendenten DruckluftWerkzeuge und Zubehorteile drucklos sind.Lassen Sdas Gerat und alle verwendenten Druckluft-Werkzeuge und Zubehorteile abkühlen.

Weitergehende Arbeitsen als die in thisem Kapitel beschrieben, * dürfen nur durch eine Elektrofachkraft oder die Service-Niederlassung Ihres Landes erfolgen.

Nach allen Arbeiten am Gerät:

Alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. Sicherstellen, dass sich keine Werkzeuge oder Ähnliches an oder im Gerät befinden.

Kompressor lauf nicht:

• Keine Netzspannung.
  -Kabel, Stecker, Steckdose und Sicherung prufen.
  Zu geringe Netzspannung.
• Verlängerungskabel mit ausreichendem Aderquerschnitt verwenden (siehe Kapitel 12. Technische Daten). Bei kaltem Gerät: Verlängerungskabel vermeiden. Bei kaltem Gerät: Druck am Druckbehälter ablassen.
• Kompressor wurde durch Ziehen des
  Netzsteckers ausgeschaltet, während er lief.
• Kompressor am Ein/Aus-Schalter (1) zunachst ausschalten, dann wieder einschalten.
• Motor überhitzt, z.B. durch mangelnde Kuhlung (Kuhlrippen verdeckt).
  -Motorschutzschalter (18) kontrollieren:Siehe Abb.E,Seite 3.
• Ist der Stift des Motorschutzschalters deutlich sichbar, wurde der Motorschutz ausgelost. In thisem Fall: 1.) Kompressor am Ein-/Aus-Schalter (1) ausschalten. 2.) 10 Sekunden warten. 3.) Motorschutzschalter (18) durch Eindrücken zurücksehen. 4.) Kompressor am Ein-/Aus-Schalter (1) erneut einschalten.
• Ist der Stift des Motorschutzschalters eingedrückt: 1.) Kompressor am Ein-/Aus-Schalter (1) ausschalten. 2.) 20 Minuten warten. 3.) Kompressor am Ein-/Aus-Schalter (1) erneut einschalten.

Kompressor lauft ohne ausreichend Druck aufzubauen.

Kondensat-Ablass undicht.
- Stellen Sie sicher, dass der Kondensat-Ablass (11) geschlossen ist.
Rückschlagventil undicht.
- Rückschlagventil in Fachwerkstatt überholen lessen.

Druckluftwerkzeug erhalten nicht genügend Druck.

• Druckregler nicht welt genug aufgedreht.
• Druckregler (4) weiter aufdrehen.
• Schlauchverbindung zwischen Kompressor und Druckluftwerkzeug undicht.
  -Schlauchverbindung prufen; beschädigte Teile ggf. ersetzen.

12. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

A = Ansaugleistung

F = Fülleistung

L_eff =Effective Liefermenge bei 80% max. Druck

DEUTSCHde

p = Max.Druck

V = Kesselgroße

a =Anzahl der Luftabgänge

z=Zylinderzahl

n0 Max.Drehzahl

P1 =Nennaufnahmeleistung

B=Nennbetriebsart

U = Anschluss-Spannung

I = Nennstrom

F_ = min. Absicherung

IP = Schutzart

G = Maximale Gesamtlange und

Aderquerschnitt von

Verlägerungskabeln

A = Abmessungen (LxBxH)

Tmax =max. Lager/Betriebstemperatur

Tmin = min. Lager-/ Betriebstemperatur

Oil = Olmenge und -Qualität bei Olwechsel (modellabhangig)

m=Gewicht

^* = Die Lebensdauer einiger Komponenten z.B.

Dichtung im Ruckschlagventil wird deutlich

vermindert, wenn der Kompressor bei hohen

Temperature (max. Lager/Betriebstemperatur)

und hoher) betrieben wird.

** = Bei Temperaturen unterhalb der min. Lager-/

Betriebstemperatur besteht Frostgefahr für das

Kondensat im Druckbehälter.

Die angegebenen technischen Daten sind

toleranzbehafet (entspruchend den jeweils

gultigen Standards).

Emissionswerte

These Werte erfolgslich die Abschätzung

der Emissionen des Gerats und den Vergleich

verschiedener Geräte. Je nach Einsatzbedingung,

Zustand des Gerätes oder der Einsatzwerkzeuge

I kann die tatsächliche Belastung hoher oder

geringer ausfallen. Berücksichtigten Sie zu

Abschätzung Arbeitspausen und Phasen

geringerer Belastung. Legen Sie aufgrund

entsprechend angepasster Schatzwerte

Schutzmaßnahmen für den Anwender fest, z.B.

organisatorische Maßnahmen.

Typische A-bewertete Schallpegel:

LpA =Schalldruckpegel

LWA =Schalleistungspegel

LWA(G) = garantierer Schalleistungspegel

gemaB EN ISO 3744 2010;

EN ISO 2151:2008

K_DA: K_WA = Unsicherheit

Gehorschutz tragen!

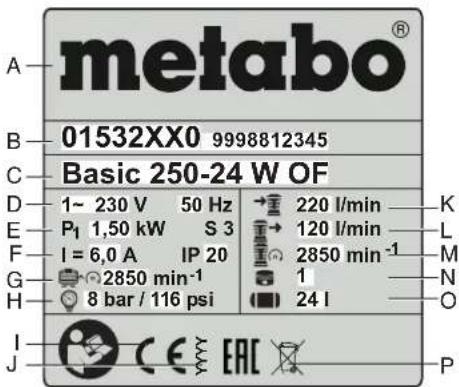

Angaben auf den Typenschild:

A Hersteller

B Artikel-, Versions-, Seriennummer

C Gerätebezeichnung

D Anschluss-Spannung / Frequenz

E Nennaufnahmeleistung

F Nennstrom / Schutzart

G Max. Drehzahl

H Max. Druck

CE-Zeichen - Dieses Gerat erfuftt die EU

Richtlinien gemäß Konformitätserklarung

J Baujahr

K Ansaugeistung

L Fülleistung

M Drehzahl Verdichter

N Zylinderzahl

0 KesselgroBe

P Entsorgungssymbol (siehe Kapitel 10.)

3.2 Elektrische verilgheit

10. Milieubescherming

Gevaar!

12. Technische gegevens

8.2 Regelbundet unterhalb

Alltid innan arbete paborjas

Merk: Avbildet tilbehör er/DDke inkludert i leveringsomfangent

6. Igangsetting

6.1 Montering

1. Monter hjulene som avbildet (se bilde A, side 3).
2. Monter gummifottene som avbildet (se bilde B, side 3).

6.2 Basic 400-50 V: Montere luftfilterhus

Montering pa begge sider av apparatet. Se bilde C,side 3.

1. Skru luftfilterhuset (a) som vist fast til apparatet med skruen (b) som folger med.
2. Sett luftfilteret inn i luftfilterhuset.
3. Lukk lokket.

6.3 Kontroller kondensatvlop

Tmin =min. lager-/driftstemperatur

After 500 driftstimer

(Basic 200-24, Basic 250-50, Basic 300-50, Basic 400-50 V) Udled olie fuldstendigt pa olieaftapningsproppen (20) og fyld ny olie pa. (Se kapitel 6.)

After 1.000 driftstimer
