GEBRUIKSAANWIJZING MX6 Mirage

De bliksemstraal met pijlpunt in een driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van ongeïsoleerde “gevaarlijke voltage” binnen de omheining van het product dat van een zodanig omvang is dat het aan mensen een elektroshock risico kan veroorzaken. Het uitroepteken in een driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke gebruiks- en onderhoudsaanwijzingen die te vinden zijn in de literatuur die bij het toestel is toegevoegd.benutzerhandbuch

CANADA Se venligst garantibevisets bagside. 37gebruiker’s handboek BELANGRIJKE VEILIGHEID INSTRUCTIES. AANDACHTELIJK LEZEN! Pas op: Om een elektroshock te voorkomen, moet u de stekker wel op de juiste manier in het stopcontact steken. Lees de veiligheid instructies: Voor het gebruiken van dit product moeten alle veiligheid instructies en gebruiksaanwijzingen worden gelezen. Bewaar de instructies: Alle veiligheidinstructies en gebruiksaanwijzingen moeten worden bewaard om verdere nakijk mogelijk te maken. Waarschuwende zorgmaatregelen: Alle waarschuwingen omtrent dit product en de gebruiksaanwijzingen moeten worden gevolgd. Volg de gebruiksaanwijzingen: Alle gebruiksaanwijzingen moeten worden gevolgd. Schoonmaken: Voor het schoonmaken moet de stekker van het product uit de muur getrokken worden. Gebruik geen vloeibare schoonmaakmiddel of een schoonmaakmiddel uit een spuitbus. Gebruik een vochtige doek voor het schoonmaken. Vastbindingen: Gebruik geen sluitingen die niet door de fabrikant zijn aangeraden omdat deze risico’s met zich mee kunnen brengen. Water en vochtigheid: Gebruik dit product niet in de nabijheid van water - Laat de installatie niet in aanraking komen met lekend of druppelend water en plaats ook nooit met water gevulde objecten op de apparatuur. Ventilatie: Er zijn spleten en openingen in de kast die voor ventilatie zorgen zodat het product goed kan functioneren en om oververhitting te voorkomen. Deze openingen moeten niet geblokkeerd of bekleed worden. Ze moeten ook nooit worden geblokkeerd door het product op een bed, bank, tapijt of ander soortgelijke oppervlakte neer te zetten. Dit product moet niet in een ingebouwde installatie worden geplaatst zoals een boekenkast of een rekje mits er voor goede ventilatie wordt gezorgd, en dat de gebruiksaanwijzingen van de fabrikant zijn gevolgd. Stroom: De stroom voor dit product moet alleen van het soort zijn wat op het etiket is aangegeven. Als u niet zeker bent van het soort stroom van uw huis, raadpleegt u dan uw product wederverkoper of uw elektriciteitsbedrijf. Aardverbinding of polarisatie: Dit product kan voorzien zijn van een gepolariseerde wisselende stroomsnoer stekker (een stekker met een bredere lemmet dan de andere). Deze stekker past maar op één manier in het stopcontact. Dit is een veiligheidsmaatregel. Als u niet in staat bent om de stekker goed in het stopcontact te krijgen, probeer het andersom. Mocht het dan steeds niet lukken neem dan contact op met uw elektricien om het stopcontact te vervangen. Probeer NIET de veiligheidsmaatregel van de stekker te ontkennen. Bescherming van het elektrische snoer: De elektrische snoeren moeten worden geleid om te voorkomen dat erop gelopen kan worden of dat objecten die erop of ertegen worden geplaatst ze niet zullen afknellen. Er moet vooral worden gelet op het snoer bij het stopcontact, en op de bak en de plek waar ze uit het product komen. Overlading: Overlaad de stopcontacten en de verlengsnoeren niet omdat dit brand of elektroshock risico kan veroorzaken. Inbrengen van een object of van vloeistof: Duw nooit een object door de gleuven van dit product omdat ze in aanraking zouden kunnen komen met gevaarlijke voltage punten of ze zouden gedeeltes uit kunnen schakelen die brand of elektroshock kunnen veroorzaken. Mors geen vloeistof op dit product. Reparaties: Probeer nooit om dit product zelf te repareren door hem open te maken of door de dekking weg te halen, u kunt zich dan voor gevaarlijke voltage of ander gevaar blootstellen. Warmte: Dit product moet uit de buurt van warmte bronnen worden geplaatst zoals radiators, kachels, fornuizen en andere apparaten die warmte produceren (inclusief geluidsversterkers). Ongebruikte periodes: Als het product langere tijd niet zal worden gebruikt dan moet de stekker uit het stopcontact getrokken worden. Beschadiging dat reparatie nodig heeft: Dit product moet door gekwalificeerd personeel nagekeken worden als: A. Het elektronische snoer of stekker beschadigd zijn, of als B. Objecten of vloeistof binnen in het systeem zijn gevallen, of als C. Het product in de regen is geweest, of als D. Het systeem niet normaal functioneert of er verandering wordt geconstateerd in de geluidsprestatie, of als E. Het product is gevallen of de omheining beschadigd is. F. Als de installatie niet goed functioneert nadat alle aansluitingshandelingen zijn uitgevoerd.

Neemt u alstublieft de tijd om alle instructies van deze handleiding door te lezen om er zeker van te zijn dat uw systeem goed is geïnstalleerd en op de juiste manier functioneert. Bewaar de doos en het verpakkingsmateriaal van dit MIRAGE® product om het te beschermen als het ooit om reparatie vervoerd moet worden naar een reparateur. Een product dat beschadigd bij de reparateur wordt ontvangen en dat door de gebruiker in een andere verpakking dan het oorspronkelijke is opgestuurd, zal worden gerepareerd en op de juiste manier ingepakt en vervoerd worden op kosten van de gebruiker. INLEIDING Wij zijn trots om u als nieuwe eigenaar van een MIRAGE luidspreker te mogen verwelkomen. De beste componenten en materialen worden gemaakt, gebruikt en uitgeprobeerd door geavanceerde fabricatie en kwaliteitscontroles om voor een uitzonderlijke prestatie te zorgen dat beter is dan luidsprekers die vele malen de prijs van deze kosten. De aanpak van de ontwikkeling van de MIRAGE installatie heeft wat betreft de prestatie en de esthetiek, een belangrijke verbetering in installatie ontwerpen tot gevolg gehad.

HET MIRAGE MX SYSTEEM

Het belangrijkste doel van deze nieuwe serie was om een product met de meest natuurlijke en zuivere prestatie van home theater en muziek mengsel te verzorgen. Dit is mogelijk door het nieuwste gedeponeerde handelsmerk Omnipolar technologie te gebruiken. Omnipolar technologie produceert hetzelfde aantal directe en gereflecteerde geluid als bij een live evenement om de muziek of de home theater op een realistische weergaven manier te ervaren.

PRECIES? Omnipolar technologie maakt gebruik van de natuurlijke weerkaatsingen van een kamer om het realiteitsgevoel te vergroten. Deze realiteit wordt tot stand gebracht door dezelfde ratio te reproduceren van directe tot reflecterend geluid -70% reflecterend en 30% direct, dat men in de natuurlijke omgeving kan vinden. Een traditionele luidspreker kan alleen maar 30% reflecterend geluid produceren. Het is het extra reflecterend geluid dat door de Omnipolar luidspreker wordt verschaft dat zorgt voor een Omnipolar driedimensionale geluidservaring. SNELLE SET-UP HANDLEIDING

met elkaar in een thuisbioscoop opstelling. Zie diagrammen G en H.

2. Sluit alle vijf satellieten met luidsprekerkabels aan

op de respectieve luidsprekeruitgangen aan de achterkant van de versterker/ ontvanger. Zorg ervoor dat u de polariteit van de kabel respecteert. Sluit de luidsprekerkabel vanaf de positieve (ROOD+) terminal van de ontvanger/ versterker aan met de (ROOD+) terminal van de satelliet. Sluit de negatieve (ZWART-) terminal van de ontvanger/ versterker aan met de negatieve (ZWART-) terminal van de satelliet. Zie afbeelding B.

3. Sluit de subwoofer vanaf de subwoofer uitgang

aan op de achterkant van de A/V ontvanger of de versterker aan op de Ingang van de subwoofer.

4. MIRAGE raadt u aan om de kleine setting van de

basmanagement opzet van uw Dolby Digitale systeem te gebruiken.

5. MIRAGE raad aan om de basmanagement van uw

cross-over of uw A/V ontvanger of processor op 120 Hz te zetten. (Of nabij 120 Hz zo goed als mogelijk). Als uw Audio/Video Ontvanger of processor geen variabele crossover heeft, ga dan alstublieft naar de volgende stap. LET OP: Wanneer de ontvanger gebruikt wordt voor het beheer van bassgeluid dient de interne filter van de subwoofer te worden uitgeschakeld door de Low Pass filter

volledig naar rechts te draaien.

6. Evenwicht het geluidsuitkomst van de luidsprekers

met behulp van de roze geluidstest patroon dat opgewekt wordt door uw A/V ontvanger/ versterker. Sluit het systeem aan zodat alle luidsprekers hetzelfde geluidsuitkomst produceren. 39gebruiker’s handboek

7. Terwijl u uw subwoofer niveau afstelt, zorg ervoor

dat de setting op uw A/V ontvanger of versterker zo vlak mogelijk blijven. Het opdrijven of afsnijden van de subwoofer uitgang op uw A/V Ontvanger of processor kan een slechte geluidskwaliteit veroorzaken. In plaats daarvan, gebruik de volumecontroleknop aan de achterkant van de MIRAGE MX Subwoofer voor een zuivere stemming. U bent nu in staat om van uw MIRAGE MX systeem te genieten. GRONDIGE INSTRUCTIES VERBINDINGEN De MIRAGE MX serie wordt geleverd met zeer kwalitatieve verbindingsstukken die ideaal zijn voor het verbinden van blote draden. Druk op de rubberen inzetsel aan de onderkant van de kast om draden met elkaar te verbinden. Door het indrukken van dit inzetsel activeert u de aansluitklemmen met veer die onderaan de kast verborgen zijn; vervolgens komen de aansluitklemmen in één lijn met de kleine gaatjes op de achterkant van de kast. Zet een blote draad (kaliber 14 maximaal) voorzichtig in de openingen in. Het rubberen inzetsel dat zich aan de onderkant van de kast bevindt kan eventueel met een paperclip eenvoudig worden verwijderd. Nadat het inzetsel verwijderd is, kunt u de bovenstaande stappen volgen. Diagram E. Sluit alle vijf satellieten met luidsprekerkabels aan op de respectieve luidsprekeruitgangen aan de achterkant van de versterker/ ontvanger. Zorg ervoor dat u de polariteit van de kabel respecteert. Sluit de luidsprekerkabel vanaf de positieve (ROOD+) terminal van de ontvanger/ versterker aan met de (ROOD+) terminal van de satelliet. Sluit de negatieve (ZWART-) terminal van de ontvanger/ versterker aan met de negatieve (ZWART-) terminal van de satelliet. Zie afbeelding B.

OPTIES VOOR STAANDE MONTAGE

Er bestaan verschillende soorten universele stellingen die geschikt zijn voor het MIRAGE MX luidsprekersysteem. Een van de stellingen die wij aanraden is de Sanus Home Theater (thuisbioscoop) HTB7 (www.sanus.com). Diagram F laat zien hoe de MIRAGE MX aan de Sanus HTB7 stelling aangesloten kan worden. Deze illustratie kan tevens worden gebruikt als voorbeeld voor het vastmaken van de MIRAGE MX satelliet aan andere universele stellingen. Let wel op dat u een universele stelling neemt met een draagvermogen van minstens 4 pond of 1,5 kg. LET OP: Wanneer u de luidspreker aan de stelling monteert, dient de montageschroef volledig in de spiesleuf te worden ingebracht. Zorg tijdens het vastdraaien van de duimschroef ervoor dat de MIRAGE MX stevig vastgemaakt is aan de stellingconsole om te voorkomen dat de luidspreker omvalt.

MUUR STANDAARD OPTIES

De MIRAGE MX voor muurmontage wordt geleverd met een eenvoudige spiesleuf inzetsel welke geschikt is om luidspreker veilig op een verticale oppervlakte te monteren. Draai voorzichtig een #8 schroef in een bout in de muur, maar laat ongeveer 6 mm van de schroefkop over, en monteer dan de MIRAGE MX alsof het een lijst is die u ophangt. Pas op: Als u de schroef niet op een veilige plek in de muur vastmaakt dan kan dit beschadiging of verwonding tot gevolg hebben. Zie afbeelding C. Wanneer u de luidspreker op een hoogte van onder twee meter ophangt, oriënteer de MIRAGE MX in een rechtopstaande positie. Schuif de schroefkop in de brede gedeelte van de kanaalopening en schuif dan MIRAGE MX neerwaarts totdat het in de goede positie zit. Zie afbeelding C,D. Wanneer u de luidspreker op een hoogte van boven twee meter ophangt, oriënteer de MIRAGE MX in een ondersteboven positie zodat de rooster naar de vloer toe is georiënteerd en gebruik de onderstede sleutelgang kanaal. Schuif de schroefkop in de brede gedeelte van de kanaalopening en schuif dan MIRAGE MX neerwaarts totdat het in de goede positie zit. Zie afbeelding C,D. LUIDSPREKER PLAATSING De MIRAGE MX is ontworpen voor een hoge prestatie in een brede variëteit van zettingen, maar hier zijn een paar nuttige aanwijzingen die voor een vergrote prestatie en voor uw luisterplezier zullen zorgen. 40gebruiker’s handboek

DE LINKER EN RECHTER KANALEN

Een algemene aanwijzing waar u uw luidspreker neer kunt zetten is om een ruimte te maken tussen de luidspreker en de luisteraar van ongeveer 1.5 keer de afstand tussen de luidsprekers. Bijvoorbeeld, als de luidsprekers op de meest ideale plek zijn neergezet: minstens 1,80 m uit elkaar, dan kunt u het beste 2,40 m daar vandaan gaan zitten. De ideale hoogte is om de luidspreker op oorhoogte te installeren wanneer de luisteraar in zijn luisterhouding zit. MIDDEN KANAAL Er kan verwacht worden dat een middenkanaal zoveel als 60% van een filmsoundtrack kan reproduceren, waarvan het meest dialoog. Om het effect van een stem die uit de mond van een acteur komt te kunnen behouden, moet de MIRAGE MX of de optionele midden kanaal die als middenkanaal gebruikt wordt, centraal worden geplaatst tussen de linker- en rechter- MIRAGE MX, en boven of onder een televisie. OMRINGENDE KANALEN De MIRAGE MX die als omringende luidsprekers worden gebruikt moeten aangrenzend aan en een beetje voor of achter de directe luisteromgeving geplaatst worden. Een algemene richtlijn voor de aanbevolen hoogte is een hoogte van ongeveer 1,80 m. BOEKENKAST/ ENTERTAINMENT ONDERDEEL PLAATSING Het kleine formaat en de OMNIPOLAR verspreiding van de veelzijdige MIRAGE MX zorgt ervoor dat ze makkelijk neergezet kunnen worden, o.a. in een boekenkast. Om de OMNIPOLAR verspreiding vermogen te maximaliseren, zet de luidspreker zo dicht mogelijk aan de voorkant van de box. BOX VERZORGING Grote zorg en vakmanschap zijn nodig geweest om de box te bouwen en af te werken. Gebruik van tijd tot tijd een zachte, droge doek voor het verwijderen van stof of van vingerafdrukken. Gebruik geen papieren doek of andere schurend materiaal omdat dit de afwerking kan beschadigen. NOTA: Bewaar de doos en het verpakkingsmateriaal van de MIRAGE producten om ze te beschermen tijdens een verhuizing of als ze ooit om reparatie vervoerd moeten worden naar een reparateur. Een product dat beschadigd bij een reparateur wordt ontvangen en dat door een gebruiker in een andere verpakking dan het oorspronkelijke is opgestuurd, zal worden gerepareerd en op de juiste manier ingepakt en vervoerd worden op kosten van de gebruiker. SUBWOOFER PLAATSING De plaatsing van uw nieuwe MIRAGE MX subwoofer is kritisch voor zijn prestatie. De meest gebruikelijke plekken bevatten: de hoek van de kamer (wat een “boem” dreun basachtige effect of overdreven lage frequentie kan veroorzaken), het plaatsen tegen een muur maar niet tegen een hoek aan (zal de bas prestatie matigen maar de precisie verhogen boven een hoek plaatsing), of aan de zijde van een voorste luidspreker (dit creëert een betere mix met de voorste luidspreker, maar zal het algehele volume opofferen). Wij moedigen u sterk aan om verschillende plekken voor het neerzetten van de subwoofer uit te proberen omdat kleine veranderingen een groot verschil kunnen uitmaken in geluidsreproductie. Een andere manier om de ideale plek voor de subwoofer te bepalen is om de subwoofer tijdelijk op uw gebruikelijke luisterplek neer te zetten en terwijl u een bekende muziekstuk beluistert loopt u langzaam door de kamer totdat u de plek heeft vastgesteld waar het geluid het beste klinkt. Hier is dan de mogelijke plek waar de subwoofer kan worden geplaatst. TERMINOLOGIE EN BEDIENINGSCONTROLES e POWER WIJZE – Deze schakelaar kan op On of Auto gezet worden. Wanneer de knop op de On stand staat, dan zal de subwoofer voortdurend aanblijven. Wanneer de knop op de Auto stand staat, dan zal de subwoofer aangaan als er een signaal aanwezig is, en het zal ook een paar minuten nadat het signaal verdwenen is automatisch uitschakelen. r VOLUMEKNOP – Deze schakelaar controleert het output niveau van de subwoofer. Het gekozen niveau maakt het mogelijk om de output te mengen met de rest van uw audio installatie. 41gebruiker’s handboek t Fase Controle – Deze knop maakt een voortdurende variabiliteit van de subwoofer fase mogelijk die met de luidsprekers van uw installatie kan worden aangepast van 0 tot +360 graden. u LOW-PASS FILTER – Deze controleknop is om de lage - pass filter af te stellen. Afstellingen zijn voortdurend variabel van 50Hz tot 200Hz. Dit zal vaststellen welke hoogste frequentie de subwoofer kan afspelen. Indien een externe filter gebruikt wordt (in de ontvanger van uw thuisbioscoop) kan de interne filter worden uitgeschakeld (bypass) door de knop helemaal naar rechts te draaien. i LINE IN/SUB IN – Deze ingangen zijn RCA type LFE/stereo/mono ingangen. Als u uw subwoofer met een pre-amp /processor aansluit door middel van een LFE of een Subwoofer pre-amp uitgang, sluit dan één RCA kabel aan op de LFE/Linker ingang. o WA-POORT – Voor toekomstig gebruik. p STROOMKABEL CONNECTOR – Sluit de stroomkabel van uw A.C. uitgang tot deze ingang. Aansluiting van uw subwoofer met een stroombeschermer of stroomregelaar is altijd aanbevolen. Sluit de stroomkabel niet aan op de aangeschakeld of uitgeschakelde uitgang van uw ontvanger omdat dit uw subwoofer en ontvanger kan beschadigen. a AC-STROOM – Schakel de hoofdstroom aan/uit met behulp van de AC-STROOM schakelaar. s Status aanwijzer – Het blauwe LED-lampje op de versterker zal aanstaan wanneer de subwoofer ingeschakeld is. Als het apparaat in de Auto mode staat en geen signaal ontvangt dan zal het licht uit blijven.

PAS OP: Schakel alle stroom uit van uw installatie uit voordat u met de aansluitingen begint. U moet goed oppassen om er voor te zorgen dat alle elektrische onderdelen niet aangesloten zijn op een AC (alternatieve stroom) bron. Als u dit niet doet dan kunt u eventueel uw installatie beschadigen.

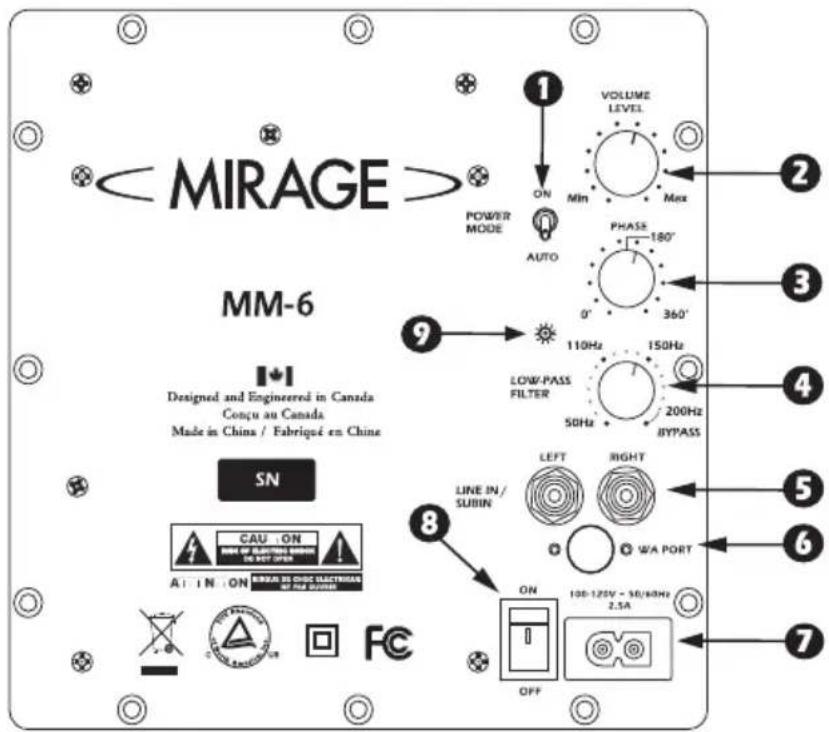

1 Aan de achterkant van de ontvanger/versterker moet zich een enkele RCA type jack bevinden met de benoeming “Subwoofer/Pre-Amp Out”. Sluit een enkele RCA kabel aan vanaf deze jack naar de i “LINE IN/SUB IN” aan de achterkant van de subwoofer. Een standaard stekker tot stekker RCA kabel is hiervoor nodig. 42gebruiker’s handboek 2 Nadat u de enkele i LINE IN/SUB IN aansluiting heeft aangesloten, plug dan uw MIRAGE MX subwoofer in een AC stopcontact. Gebruik niet het AC stopcontact aan de achterkant van uw ontvanger. Na het inpluggen van de installatie, schakel de Hoofd Power knop op On/Aan. 3 Zie verderop: LAATSTE SYSTEEM AFSTELLINGEN. LAATSTE SYSTEEM AFSTELLINGEN 1 Nadat u de hoofd stroom schakelaar ingeschakeld heeft en nadat u het proces van inwerking van de luidspreker heeft voldaan, kies de juiste positie voor de e POWER MODE schakelaar op On of op Auto afhangend van uw installatie. De Auto keuze behoudt het onderdeel in een zelfmetende wijze, zodat als het onderdeel een audio signaal meet dan gaat hij vanzelf aan en zal na een paar minuten weer uitgaan als er geen signaal wordt gemeten, terwijl als het op de On positie staat dan zal de subwoofer altijd aanblijven. Als de installatie voor langere tijd niet in gebruik wordt genomen, dan is het aanbevolen om de subwoofer uit het AC (alternatieve stroom) stopcontact te trekken. 2 Stel de r Volumeknop af van uw MIRAGE MX subwoofer zodat het volume van uw subwoofer aansluit op het gehele systeemvolume. Dit zorgt voor een gladde overgang tussen de lage en hoge frequenties van uw installatie. 3 Stel de u LOW-PASS FILTER op uw MIRAGE MX subwoofer zodat het frequentiebereik van de subwoofer goed mengt met de voorste luidsprekers. Een te lage opzet van de crossover zal een gat creëren tussen het frequentieantwoord van de voorste luidsprekers en die van de subwoofer, terwijl een te hoge opzet van de crossover frequentie een verdubbeling zal creëren van bepaalde frequenties, wat de muziek boemachtig maakt. Wanneer u gebruik maakt van kleine satellieten luidsprekers, dan is de juiste crossover frequentie tussen 90 Hz tot 120 Hz, voor de kastmodel luidsprekers is dat van 70 Hz tot 90 Hz en voor de brede vloermodel luidsprekers is dat van 40 Hz tot 70 Hz. De bypasspositie dient te worden toegepast wanneer het systeem aangesloten wordt op een ontvanger met basregeling (zoals bij een digitaal surround sound thuisbioscoopsysteem). Deze verbinding zorgt ervoor dat de cross-overfunctie op de MIRAGE MX subwoofer uitgeschakeld wordt zodat verdere geluidscontrole via de ontvanger verloopt. 4 Stel de t PHASE CONTROL af zodat de subwoofer volledig integreert met de rest van uw audio installatie. Deze knop zorgt ervoor dat de subwoofer in fases opereert met de rest van de installatie omdat een “out of phase” of een buitenfase subwoofer klinkt alsof het niet genoeg bas weergeeft of alsof de timing niet goed is. Deze opzet zal worden bepaald door uw luisterpositie, de kenmerken van uw luisterkamer en de interactie met uw MIRAGE MX subwoofer. Een buitenfase luidspreker betekent dat de luidsprekerkegel naar binnen gaat terwijl het naar buiten toe zou moeten bewegen, net zoals de andere luidsprekers in uw installatie, en dit veroorzaakt annuleringen van bepaalde frequenties. Door het afstellen van de Fase Controle, kan men er voor zorgen dat alle luidsprekers tegelijk in de juiste richting bewegen. 5 Stappen 2, 3 and 4 moeten misschien een paar keer herhaald worden om zuiver gesteld te worden met uw installatie. Er voor zorgen dat er een juiste mix ontstaat tussen de luidsprekers en de subwoofer is kritisch voor de prestatie van uw installatie, in zijn geheel.

GARANTIE BUITEN DE VS

Buiten Noord Amerika kunnen de productgaranties van land tot land verschillen om aan de locale regels te voldoen. Vraag uw locale MIRAGE wederverkoper voor nadere details omtrent de BEPERKTE GARANTIE die in uw land van toepassing is.
