GEBRUIKSAANWIJZING MM6 Mirage

De bliksemstraal met pijlpunt in een drihoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van ongeisoleerde "gevaarlijke voltage" binnen de omheining van het product dat van een zodanig omvang is dat het aan mensen een elektrashock risico kan veroorzaken.

Het uitroepteken in een drihoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke gebruiks- en onderhoudsaanwijzingen die te vinden zich in de literatuur die bij het toestel is toegevoegd.

EINLEITUNG

1 Lees de instructies.
2 Bewaar de instructies.
3 houd rekening met alle waarschuwingen.
4 volg alle instructies.
5 Gebruik dit apparaat Niet in de buurt van water.
6 Maak alleen maar schoon met een droge doeck.
7 Bloeer Niet de ventilator openings. Installeer volgens de instructies van de fabrikant
8 Installeer Niet in de nabijheid van warmtebronnen zoals een radiator, een hitte register, een kachel of andere apparaat dat warmte produeert (versterker inbegren).
9 Verwerp Niet de verilgheid reden van de gepolariseerde of geaarde stekker. Een gepolariseerde stekker heeft twee uiteindes met een lemmet dat breder is dan de andere, Een geaarde type stekker heeft twee uiteindes en een derde aarde punt. Het wijde uiteinde of het derde punt zijn toegevoegt voor uw verilgheid. Als de herselfste stekker Niet in uw stopcontact past, wilt u dan AUB een elektricien raadplegen om het verouderde stopcontact te verrangen.
10 Bescherm het elektrische snoer om te voorkomen dat erop gelopen kan worden of dat objecten die erop of ertegen worden geplaatst het snoer zullen afknellen. Er moet vooral worden gelet op het snoer bij het stopcontact, en op de bak en de plek waar ze uit het product komen.
11 Gebruik alleen verbindingen en accessoires die door de fabrikant zich vermeld.
12 Gebundeneilen met de kar,

standaat, statief, steun of tafel die door de fabrikant worden vermeld, of met de apparatuur worden verkocht. Als een kar wordt gebruikt, wees voorzichtig bij het verplaatsen van de kar tegelijk met de apparatuur om verwondingen te voorkomen die door omslaan+kennen wordenveroorzaakt.

13 Ontplug de apparatuurijdens onweerbliksem of wanner het langere tijd ongebruikt blijft.
14 Dit product moet door gekwalificeerd personeel nagekeken worden. Nakijken moet worden gedaan wanner het apparaat beschadigd is, zoals wanner het elektronische snoer of stekker beschadigd zich, of als objecten of vloeistof binnen in het apparaat zich geallen, of als het product met regen of vochtigheid in aanraking is geweest, of als het systemen Niet normal functieert of er verandering worden geconstasteerd in de geluidsprestatie, of als de installmentie nicht goed functioneert of als de installmentie geallen is.
15 Het apparaat要去 in aanraking komen met druppels of gespetter en zorg ervoor dat er geen vloeistofgevulde objecten, zoals een vaas, op het apparaat neergezet worden.
16 Om dit apparaat—helemaal los te make n van het AC (alternatieve stroom) elektriciteitsnet en uit het stopcontact te halen ontplug het elektrische snoer uit het AC (alternatieve stroom) container.
17 Het elektriciteitsnet plug van het elektrische snoer zal gemakkelijk operationeel blijven.

WAARSCHUWING: Om het risico van brand of een elektrische schok te verminderen, zorg ervoor dat de apparatuur Niet in aanraking komt met regen of vocht.

INLEIDING

Gefeliciteerd met de aanschaf van uw MIRAGE® luidsprekers! Gedeponeerde technologieën en hoge kwaliteitseinen makeh het voor u möglichk om jarenlang van de meest natuurlijke en nauwkeurige muziek weergave te genieten. Het advies dat u in deze handleiding kurz vinden is er om u erbij te helpen maximale prestaties van uw nieuwe luidsprekers te garanderen. Neemt u alstublieft deijd om alle instructies van deze handleiding door te lezen om er zeker van teijken dat uw systeme goed is geinstalleer den op de juiste manier functioneert.

ACHTERGRONDINFORMA TIE OVER HET BEDRIJF

MIRAGE luidsprekers zijn het resultaat van uitgebrecht onderzoek maar zuivere geluidreproductie en zij representeren geavanceerde techniek in luidspreker design en prestatie. De Beste componenten en boxmaterialen gecombineerd met geavanceerde fabricatie en kwaliteitstcontroles zorgen ervoor dat uvele jaren van uitzonderlijke prestatie en luisterplezier kunt genieten.

INWORK PERIOD

Wij raden u sterk aan om uw nieuwe MIRAGE
luidspekers Niet tot hun volle capaciteit te spelen of te
experimenteren met gevaarlijke plaatsing en
luistergewoontes voordat ze volledig zich ingewerkt. Dit
houd in een aftseelperiode van onceveeer 50 eer. Dit
kan makkelijk gebeuren door middel van het aanzetten
van de compact disk speler op de Repeat wijze toenwijl u
een CD van groot luisterbereik op normalaal luisterniveau
afspeelt.

BOXVERZORGING

Grote zorg en vakmanschap zijn nodig geweest om de box te bouwen en af te werkken. Gebruik vanijd totijd een zachte, droge doek voor het verwijderen van stof of van vingerafdrukken. Gebruik geen papieren doek of andere schurend materiaal waar dat dit de afwerking kan beschadigen.

NOTA: Bewaar de doos en het verpakkingsmaterial van de MIRAGE producten om ze te beschermen tijdens een verhuizing of als ze ooit om reparatie vervoerd moeten worden maar een reparateur. Een product dat beschadigd bij een reparateur wordt ontvangen en dat door een gebruiker in een andere verpakking dan het oorspronkelijke is opgestuurd, za worden gerepareerd en op de juiste manier ingepakt en vervoerd worden op kosten van de gebruiker.

SUBWOOFER PLAATSING

Deplaatsing van uw nieuwe MIRAGE subwoofer is kritisch voorijken prestatie. De meest gebruikelijkke plekken bevatten: de hoek van de kamer (wat een "boem" dreun basachtige effect of overdreven lage freiendentie kan veroorzaken), hetplaatsen gegen een muur maar Niet谈起en een hoek aan (zal de bas prestatie matigen maar de precisie verhogen boven een hoek plaatsing), of aan de zijde van een voorste liguidspeker (dit creeert een betere mix met de voorste liguidspeker, maar za het algehele volume opofferen). Wij moedigen u sterk aan om verschillende plekken voor het neerzetten van de subwooferuit te proberen waar datkleine veranderingen een groot verschil hunnenuitmaken in geluidsreproductie. Een andere manier om de ideale plek voor de subwoofer te bepalen is om de subwooferijdelijk op uw gebruikelijkke luisterplek neer te zetten en terwijl u een bekende muziekstuk beluistert loopt u langzaam door de kamer totdat u de plek heeft vastgesteld waar het geluid het Beste klinkt. Hier is dan de maybele plek waar de subwoofer kan worden geplaatst.

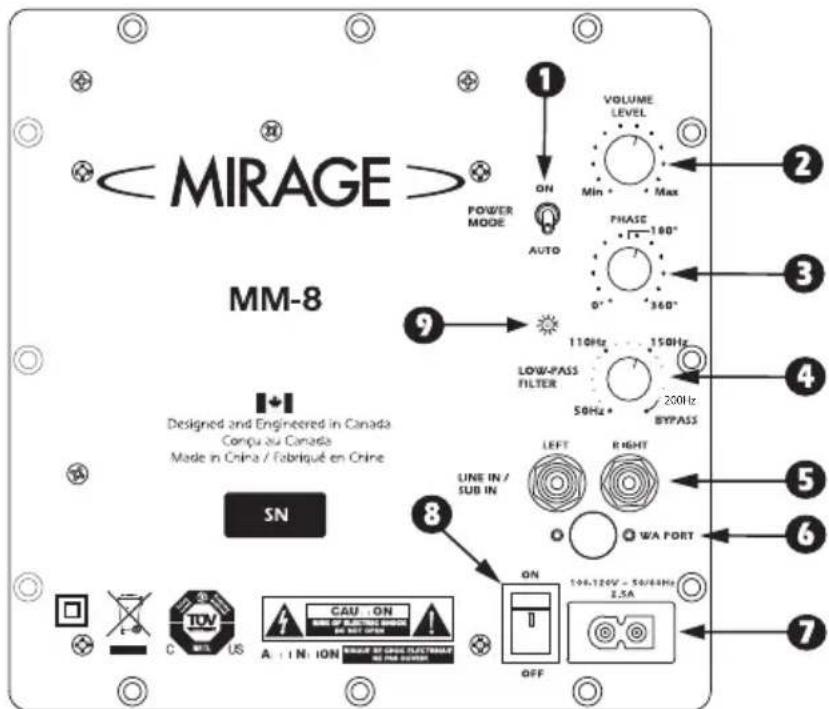

TERMINOLOGIE EN BEDIENINGSCONTROLES

1 POWER WIJZE - Deze schakelaar kan op On of Auto gezet worden. Wanner de knop op de On stand staat, dan za de subwoofer voortdurend aanblijven. Wanner de knop op de Auto stand staat, dan za de subwoofer aangaan als er een signaal aanwezig is, en het za ook een paar minutes nadat het signaal verdwenen is automatisch uitschakelen.
VOLUMEKNOP - Deze schakelaar controeert het output niveau van de subwoofer. Het gekozen niveau maakt het möglichk om de output te mengen met de rest van uw audio installmentie.
Fase Controle - Deze knop maakt een voortdurende variabititeit van de subwoofer fase möglichk die met de luidsprekers van uw installment kan worden aangepast van 0 tot +360 graden.
LOW-PASS FILTER - Deze controleknop is om de lage - pass filter af te stellen. Afstellingen zijn voortdurend variabel van 50Hz tot 200Hz. Dit zal vaststellen welke hoogste frequentie de subwoofer kan afspelen. Indien een externe filter gebruikt worden (in de ontvanger van uw thusbioscoop) kan de interne filter worden uitgeschakeld (bypass) door de knop helemaal waar rechts te draaien.

LINE IN/SUB IN - Deze ingangen zijn RCA type LFE/stereo/mono ingangen. Als u uw subwoofer met een pre-amp /processor aansluit door middel van een LFE of een Subwoofer pre-amp uitgang, sluit dan een RCA kabel aan op de LFE/Linker ingang.
WA-POORT-Voor toekomstig gebruik.
STROOMKABEL CONNECTOR-Sluit de stroomkabel van uw A.C.uitgang tot deze ingang. Aansluiting van uw subwoofer met een stroombeschermer of stroomregelaar is algijd aanbevolen.Sluit de stroomkabel Niet aan op de aangeschakeld of uitgeschakelde uitgang van uw ontvanger odomat dit uw subwoofer en ontvanger kan beschadigen.
AC-STROOM - Schakel de hoofdstroom aan/uit met behulp van de AC-STROOM schakelaar.
Status aanwijzer - Het blauwe LED-lampje op de versterker za aanstaan wonneer de subwoofer ingeschakeld is. Als het apparaat in de Auto mode staat en geen signala ontvangt dan za het Licht uit blijven.

AANSLUITING VAN UWMIRAGE SUBWOOFER

PAS OP: Schakel alle stroom uit van uw installatie uit voordat u met de aansluitingen begint. U要去 goed appassen om er voor te zorgen dat alle elektrische onderdelen nicht aangesloten zich op een AC (alternate stroom) bron. Als u dit Niet doet dan kutu eventueel uw installmentie beschadigen.

METHODE 1 - RCA - VOOR HOME THEATER OF LFE TOEPASSINGEN

1 Aan de achterkant van de ontvanger/versterker moet zich een enkele RCA type jack bevinden met de benoeming "Subwoofer/Pre-Amp Out". Sluit een enkele RCA kabel aan vanaf deze jack maar de LINE IN/SUB IN' aan de achterkant van de subwoofer. Een standard stekker tot stekker RCA kabel is hiervoord nodig.
2 Nadat u de enkele LINE IN/SUB IN aansluiting heeft aangesloten, plug dan uw MIRAGE subwoofer in een AC stopcontact. Gebruik nicht het AC stopcontact aan de achterkant van uw ontvanger. Na het inpluggen van de installment, schakel de Hoofd Power knop op On/Aan.
3 Zie verdoper: LAATSTE SYSTEEM AFSTELLINGEN.

LAATSTE SYSTEEM AFSTELLINGEN

1 Nadat u de hoofd stroom schakelaar ingeschakeld heeft en nadat u het proces van inwerking van de luidspreker heeft voldaan, kies de juiste positie voor de POWER MODE schakelaar op On of op Auto afhangend van uw installmentie. De Auto keuze behoudt het onderdeel in een zelfmetende wijze, zodat als het onderdeel een audio signal meet dan gaat hij vanzelf aan en za na een paar minuteen weeitgaan als er geen signaal worden gemeten, verwijl als het op de On positie staat dan za de subwoofer.altijd aanblijven. Als de installmentie voor langere tijd Niet in gebruik worden genomen, dan is het aanbevolen om de subwooferuit het AC (alternatieve stroom) stopcontact te trekken.
2 Stel de ② Volumeknop af van uw MIRAGE subwoofer zodate het volume van uw subwoofer aansluit op het gehele syseemvolume. Dit zorgt voor een gladde overgang tussen de lage en hoge frequencies van uw installmentie.
3 Stel de LOW-PASS FILTER op uw MIRAGE subwoofer zodate het freiquentiebereik van de subwoofer goed mengt met de voorste luidsprekers. Een te lage opzet van de crossover zal een gat creeren tussen het freiquentieantwoord van de voorste luidsprekers en die van de subwoofer, terwijl een te hoge opzet van de crossover freundie een verdubbeling zal creeren van bepalde frequenties, wat de muziek boemachtig maakt. Wanner u gebruik maakt vankleine satellieten luidsprekers, dan is de juiste crossover freundie tussen 90Hz tot 120Hz ,voor de kastmodel luidsprekers is dat van 70Hz tot 90Hz en voor de brede vloermodel luidsprekers is dat van 40Hz tot 70Hz .De bypasspositie dient te worden toegepast wanner het systeme aangesloten worden op een ontvanger met basregeling (zoals bij een digitaal surround sound thuisbioscoopsystem). Deze verbinding zorgt ervoar dat de cross-overfunctie op de MIRAGE subwoofer uitgeschakeld worden zodate verdere geluidscontrole via de ontvanger verloopt.

4 Stel de 3 PHASE CONTROL af zodate subwoofer volledig integgreert met de rest van uw audio installmentie. Deze knop zorgt ervoor dat de subwoofer in fases opereert met de rest van de installmentie waar een "out of phase" of een buitenfase subwoofer klinkt alsof het Niet genoeg bas weergeeft of alsof de timing nicht goed is. Deze opzet zar worden bepaald door uw luisterpositie, de kenmerken van uw luisterkamer en de interactie met uw MIRAGE subwoofer. Een buitenfase luidspreker betekent dat de luidsprekerkegel maar binnen.gaat terwijl het�uibten toe zou moeten bewegen, net zoals de andere luidsprekers in uw installmentie, en ditveroorzaakt annuleringen van bepaalde frequencies. Door het afstellen van de Fase Controle, kan men er voor zorgen dat alle luidsprekers tegelijk in de juiste richting bewegen.

5 Stappen 2, 3 and 4要去en misschien eenaar keer herhaald worden om zuiver gesteld te worden met uw installmentie. Er voor zorgen dat er een juiste mix ontstaat tussen de luidsprekers en de subwoofer is kritisch voor de prestatie van uw installmentie, in zich geheel.

GARANTIE BUITEN DE VS

Buiten Noord Amerika konnen de productgaranties van land tot land verschillen om aan de locale regels te voldoen. Vraag uw locale MIRAGE wederverkoper voor nadere details omtrent de BEPERKTE GARANTIE die in uw land van toepassing is.

GARANTIE VOOR DE VS EN CANADA

Zie A.U.B. de garantie document op de omslag
