GEBRUIKSAANWIJZING OS3 Mirage

eigenaar handleiding

PAS OP! BELANGRIJKE VEILIGHEIDS INFORMATIE.

LEES DE VEILIGHEID INSTRUCTIES: Voor het gebruiken van dit product moeten alle veiligheid instructies en gebruiksaanwijzingen worden gelezen.

BEWAAR DE INSTRUCTIES: Alle veiligheidinstructies en gebruiksaanwijzingen moeten worden bewaard om verdere nakijk mogelijk te maken.

WAARSCHUWENDE ZORGMAATREGELEN: Alle waarschuwingen omtrent dit product en de gebruiksaanwijzingen moeten worden gevolgd.

VOLG DE GEBRUIKSAANWIJZINGEN: Alle gebruiksaanwijzingen moeten worden gevolgd.

SCHOONMAKEN: Voor het schoonmaken moet de stekker van het product uit de muur getrokken worden. Gebruik geen vloeibare schoonmaakmiddel of een schoonmaakmiddel uit een spuitbus. Gebruik een vochtige doek voor het schoonmaken.

DEZE LUIDSPREKERS ZIJN NIET BEDOELT OM ONDER WATER OF IN DIRECTE REGENVAL TE FUNCTIONEREN. DIT IN VERBAND MET PERMANENTE SCHADE.

BESCHADIGING DAT REPARATIE NODIG HEEFT: Dit product moet door gekwalificeerd personeel nagekeken worden als:

A. Het systeem niet normaal functioneert of er verandering wordt geconstateerd in de geluidsprestatie, of als
B. Het product is gevallen of de omheining beschadigd is.
C. Als de installatie niet goed functioneert nadat alle aansluitingshandelingen zijn uitgevoerd.

MIRAGE OS ^3

Neemt u alstublieft de tijd om alle instructies van deze handleiding door te lezen om er zeker van te zijn dat uw systeem goed is geïnstalleerd en op de juiste manier functioneert.

Bewaar de doos en het verpakkingsmateriaal van dit MIRAGE product om het te beschermen als het ooit om reparatie vervoerd moet worden naar een reparation. Een product dat beschadigd bij de reparation wordt ontvangen en dat door de gebruiker in een andere verpakking dan het oorspronkelijke is opgestuurd, zal worden gerepareerd en op de juiste manier ingepakt en vervoerd worden op kosten van de gebruiker.

INLEIDING

Wij zijn trots om u als nieuwe eigenaar van een Mirage luidspreker installatie te mogen verwelkomen. De beste componenten en materialen worden gemaakt, gebruikt en uitgeprobeerd door geavanceerde fabricatie en kwaliteitscontroles om voor een uitzonderlijke prestatie te zorgen dat beter is dan luidsprekers die vele malen de prijs van deze kosten. De aanpak van de ontwikkeling van de Mirage OS ^3 heeft wat betreft de prestatie en de esthetiek, een belangrijke verbetering in installatie ontwerpen tot gevolg gehad.

DE OS ^3 SERIES

Het belangrijkste doel van de nieuwe OS ^3 was om een serie luidsprekers met de meest natuurlijke en zuivere prestatie van home theater en muziek mengsel te verzorgen. Dit is mogelijk door het nieuweste gedepeoneerde handelsmerk Omnipolar technologie te gebruiken. Omnipolar technologie produceert hetzelfde aantal directe en gereflecteerde geluid als bij een live evenement om de muziek of de home theater op een realistische weergaven manier te ervaren.

WAT IS OMNIPOLAR PRECIES?

Omnipolar technologie maakt gebruik van de natuurlijke weerkaatsingen van een kamer om het realiteitsgevoel te vergroten. Dit wordt tot stand gebracht door dezelfde ratio te reproduceren van directe tot reflecterend geluid -70% reflecterend en 30% direct, dat men in de natuurlijke omgeving kan vinden. Een traditionele luidspreker kan alleen maar 30% reflecterend geluid produceren. Het is het extra reflecterend geluid dat door de Mirage Omnipolar luidspreker wordt verschaft dat zorgt voor een driedimensionale geluidservaring in uw woonruimte.

LUIDSPREKER PLAATSING

De Mirage OS ^2 is ontworpen voor een hoge prestatie in een brede variëteit van zettingen, maar hier zijn een paar nuttige aanwijzingen die voor een vergrote prestatie en luisterplezier zullen zorgen.

Een algemene aanwijzing waar u uw luidspreker neer kunt zetten is om een ruimte te maken tussen de luidspreker en de luisteraar van ongeveer 1 1/2 keer de afstand tussen de luidsprekers. Bijvoorbeeld, als de luidsprekers op de meest ideale plek zijn neergezet: minstens 1,80 m uit elkaar, dan kunt u het beste 2,40 m daar vandaan gaan zitten.

eigenaar handleiding

De ideale hoogte is om de luidspreker op oorhoogte te installeren wanneer de luisteraar in zijn luisterhouding zit. Dit kan gedaan worden door middel van de aanbevolen OS ^3 standaard te gebruiken.

MIDDENKANAAL

Er kan verwacht worden dat een middenkanaal zoveel als 60% van een filmsoundtrack kan reproduceren, daarvan is het meeste dialoog. Om het effect van een stem die uit de mond van een acteur komt te behouden, moeten de OS ^3 CC of de OS ^1 centraal geplaatst worden tussen de linker- en rechter- OS ^3 luidsprekers, en boven of onder de televisie gezet worden.

OMRINGENDE KANALEN

De omringende luidsprekers moeten aangrenzend aan en een beetje achter de directe luisteromgeving geplaatst worden, op de achterste muur of aan het plafond om een gevoel te geven van ruimtelijkheid en gezelligheid voor alle Surround Sound omringende formaten. Een algemene richtlijn voor de aanbevolen hoogte is een hoogte van ongeveer 1,80 m.

OPZET OPTIES

OS ^3 SATELLITE

Het kleine formaat en de OMNIPOLAR verspreiding van de veelzijdige OS ^3 Satellite luidsprekers zorgt ervoor dat ze makkelijk aan de muur kunnen worden opgehangen.

De OS ^3 Satellite is uitgerust met een eigen speciaal ontworpen muur steun. De steun biedt de mogelijkheid om uit twee simpele installatie alternatieven te kiezen.

a. Draai voorzichtig een #8 schroef in een bout in de muur, maar laat ongeveer 6 mm van de schroefkop over, en monteer dan de OS ^3 alsof het een lijst is die u ophangt. Pas op: Als u de schroef niet op een veilige plek in de muur vastmaakt dan kan dit beschadiging of verwonding tot gevolg hebben. Wanneer u de luidspreker op een hoogte van onder twee meter ophangt, orienteer de OS ^3 in een rechtopstaande positie. Schuif de schroefkop in de brede gedeelte van de kanaalopening en schuif dan OS ^3 neerwaarts totdat het in de goede positie zit. Wanneer u de luidspreker op een hoogte van boven twee meter ophangt, orienteer de OS ^3 in een ondersteboven positie zodat de rooster naar de vloer toe is georiënteerd en gebruik de onderstede sleutelgang kanaal. Schuif de schroefkop in de brede gedeelte van de kanaalopening en schuif dan OS ^3 neerwaarts totdat het in de goede positie zit.

b. Begin met een potlood de steunen schroeven posities op de muur te markeren, schroef dan de steunen in de muur. Gipsmuur steunen worden aanbevolen voor elk type gipsmuur muursteun installatie om voor een stevige installatie te zorgen. Nadat de steun aan de muur is geinstalleerd, kan de OS³ Satellite luidspreker gewoon op de steun worden geinstalleerd door de bijgeleverde bout aan de onderkant van de OS³ aan te schroeven. Zie Afbeeldingen 2b, 3

PLAFOND OPZET: De OS ^2 Satellite luidsprekers zijn ontworpen om ook aan het plafond te kunnen worden geïnstalleerd. Volg alstublieft dezelfde instructies die in de hierboven gedeelte b uitgestippeld zijn.

OS ^3 CC MIDDEN KANAAL

1. Kies de gewenste ophangpositie. Wanneer mogelijk, kies een plek aan de muur dat het mogelijk maakt om de OS ^3 CC direct op een verbindingsbout te fixeren. Maak de ophangsjabloon vast (dat in de doos is bijgevoegd) op de gewenste plek door middel van plakband of kleine spijkers. (Äfbeelding 6)

BELANGRIJK: De pijlen op de sjabloon moeten in dezelfde richting wijzen als het rooster. Wanneer de OS ^2 CC lager hangt dan 1,80 m, dan moet het rooster naar boven toe worden gericht en zodoende moeten ook de pijlen op de sjabloon richting naar boven toe wijzen. Wanneer de OS ^2 CC hoger hangt dan 1,80 m, dan moet het rooster naar beneden toe worden gericht en evenzo moeten de pijlen op de sjabloon ook richting naar beneden toe wijzen.

1. Gebruik een waterpas, zorg ervoor dat de sjabloon waterpas is opgehangen met de muur. Het is kritiek dat in deze fase de sjabloon waterpas is, omdat een vergissing tot het scheef ophangen van de OS ^3 CC kan leiden. (Diagram 2)
2. Trek een lijn om de twee rechthoekige dozen. Markeer de kleinere doos met een X. De kleinere doos is nodig voor het beheren van de kabels rondom de aanbevolen muur uitsnijding. (Diagram 3)
3. Nadat de sjabloon verwijderd is, gebruik een gipszaag om de met een X gemarkeerde kleine rechthoekige doos uit te snijden. Noteer alstublieft dat deze stap alleen nodig is als het de bedoeling is dat de kabels door de muur heen getrokken moeten worden. Als er gebruik wordt gemaakt van een ander kabelsysteem beheer, wilt u dan alstublieft deze stap negeren. (Diagram 4)
4. Monteer de muursteun op zijn plek. Het gebruiken van de juiste steunen voor alle schroeven is gewenst om een veilige installatie te verzekeren. Noteer alstublieft dat de schroeven en steunen niet bij de OS ^2 CC verpakking worden bijgevoegd. (Afbeelding 10)
5. Leid de kabels door de uisnijding. (Afbeelding 11)
6. Sluit de kabels tot de juiste aansluitingpunten aan de achterkant van de OS ^3 CC.

eigenaar handleiding

BELANGRIJK: Sluit de luidsprekerkabel vanaf de positieve (ROOD +) uitgang op de versterker met de positieve (ROOD +) uitgang op de luidspreker. Sluit de negatieve (ZWART-) uitgang op de versterker met de negatieve (ZWART-) uitgang op de luidspreker.

1. Nadat de kabels zijn aangesloten, hang de OS ^3 CC op de muursteun. Centreer de OS ^3 CC en duw de luidspreker zachtjes naar beneden toe zodat het strak zit tussen de luidspreker en de steun. Als de luidspreker niet is gecentreerd, herhaal dan deze stap. (Diagram 8)

BOEKENKAST/ ENTERTAINMENT ONDERDEEL PLAATSING

Het kleine formaat en de OMNIPOLAR verspreiding van de veelzijdige OS ^3 Satellite en OS ^3 CC middenkanaal luidsprekers zorgen ervoor dat ze makkelijk neergezet kunnen worden, o.a. in een boekenkast. Om de OMNIPOLAR verspreiding vermogen te maximaliseren, zet de luidspreker zo dicht mogelijk aan de voorkant van de box.

AANSLUITINGEN

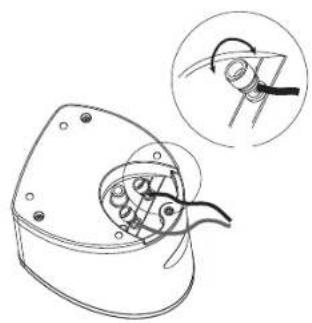

De Mirage OS ^3 series zijn voorzien van hoge kwaliteit bindingpunten die het gebruik van banaanpluggen, vorken, of blote kabel aansluitingen mogelijk maken. Sluit de luidsprekerkabel vanaf de positieve (ROOD+) terminal van de versterker aan met de (ROOD+) terminal van de luidspreker. Sluit de negatieve (ZWART-) terminal van de versterker aan met de (ZWART-) terminal van de luidspreker.

Sluit de luidsprekerkabel vanaf de positieve (ROOD+) terminal van de versterker aan met de (ROOD+) terminal van de luidspreker. Sluit de negatieve (ZWART-) terminal van de versterker aan met de (ZWART-) terminal van de luidspreker.
