BEDIENUNGSANLEITUNG OS3 Mirage

CANAUX GAUCHE ET DROIT

WICHTIGE SICHERHEITSANWEISUNGEN -SORGFÄLTIG DURCHLESEN!

ANWEISUNGEN DURCHLESEN: Vor Inbetriebnahme des Produktes bitte alle Sicherheits- und Betriebsanweisungen durchlesen.

ANWEISUNGEN AUFBEWAHREN: Sicherheits- und Betriebsanweisungen bitte für spätere Informationszwecke aufbewahren.

ACHTUNGSHINWEISE BEACHTEN: Achtungshinweise auf den Produkt- und Betriebsanweisungen bitte beachten.

BEACHTEN DER ANWEISUNGEN: Alle Betriebs- und Gebrauchsanweisungen bitte beachten.

REINIGEN: Vor Reinigen Produkt vom Stromnetz trennen. Bitte nicht flüssige Reinigungs- oder Sprühmittel, sondern einfach feuchtes Tuch zum Reinigen verwenden.

LAUTSPRECHER NICHT IM REGEN AUFSTELLEN ODER IN WASSER TAUCHEN – UNWIDERRUFLICHER SCHADEN IST DAS RESULTAT

INANSPRUCHNAHME VON REPARATUREN: Das Produkt sollte nur von qualifiziertem Personal repariert oder gewartet werden, wenn

a) das Gerät nicht mehr normal funktioniert oder in seiner Klangwiedergabe einen offensichtlichen Wechsel zeigt; oder

b) das Gerät hingefallen oder das Gehäuse beschädigt wurde; oder

c) das Gerät bei Beachtung der Bedienungsanweisungen nicht normal funktioniert.

MIRAGE OS ^3 SERIE

Wir empfehlen, dass Sie alle Anleitungen dieses Handbuches genauestens beachten, um sicher zu stellen, dass Ihr Audio-System ordnungsgemäß installiert ist und gut funktioniert.

Bitte Verpackungsmaterial dieses Mirage-Produktes aufbewahren, damit es im Falle eines Versandes zur Reparatur an einen Kundendienst geschützt ist. Produkte, die beschädigt in einem Service-Center ankommen und vom Endverbraucher nicht in der Original-Verpackung verschickt wurden, werden auf Kosten des Endverbrauchers repariert und für den Rückversand ordnungsgemäß verpackt.

EINLEITUNG

Wir beglückwünschen Sie als Eigentümer eines Mirage Lautsprechersystems. Nur die besten Komponenten und Werkstoffe werden nach höchsten Ansprüchen hergestellt und anhand modernster Fertigungs- und Qualitätssicherungsverfahren geprüft. Sie sind somit Garant einer einzigartigen Leistung, höher als die anderer Lautsprecher, deren Preis um ein Vielfaches teurer ist. Dieses Konzept zur Entwicklung der Mirage OS ^3 Serie führte denn auch bezüglich Leistung und Ästhetik zu einer erheblichen Verbesserung im Vergleich mit anderen Lautsprechermodellen.

DIE OS ^3 SERIE

Bei der neuen OS ^5 Serie handelt es sich in erster Linie um Lautsprecher mit einem Höchstmaß an natürlicher und genauer Klangleistung, die eine ausgezeichnete Heimkino- und Musikwiedergabe gewährleisten. Genau für diesen Zweck nämlich wurde unsere neue firmeneigene Mirage Omnipolar-Technologie entwickelt. Die Omnipolar-Technologie erzeugt das selbe Volumen an direktem und reflektiertem Klang wie bei Live-Events und bietet somit ein realistisches Miterleben von Musik oder Heimkino.

WAS BEDEUTET OMNIPOLAR EIGENTLICH?

Bei der Omnipolar-Technologie werden die natürlichen Gegebenheiten eines Raumes zur Reflexion von Schall benutzt, um ein größeres Maß an Realismus zu schaffen. Dies wird dadurch erreicht, dass das selbe in typischen Hörbereichen weltweit vorzufindende Verhältnis 30 zu 70 von direkt abgestrahltem zu reflektiertem Schall imitiert wird. Ein herkömmlicher Lautsprecher kann in der Regel nur 30% reflektierten Schall wiedergeben. Es ist denn auch der zusätzlich reflektierte Schall eines Mirage Omnipolar Lautsprechers, der in Ihrer Wohnung dieses phantastische dreidimensionale Klangerlebnis schafft.

PLAZIEREN DER LAUTSPRECHER

Die Lautsprecher der Mirage OS ^3 Serie bieten ausgezeichnete Klangleistung an verschiedenen Standorten. Nachfolgend ein paar Tipps, um eine optimale Leistung des Produktes und somit Ihren Klanggenuss zu gewährleisten.

LINKER UND RECHTER FRONTLAUTSPRECHER

Eine allgemeine Regel beim Aufstellen von Lautsprechern besagt, dass der Abstand zwischen Lautsprecher und Hörer ungefähr ein einhalb mal so groß sein soll wie der zwischen den Lautsprechern. Wenn im Idealfall die Lautsprecher z.B. ein Minimum von 1,8 m voneinander platziert sind, dann wäre der beste Hörstandort 2,7 m entfernt.

benutzerhandbuch

Die ideale Höhe zur Positionierung des Lautsprechers wäre etwas höher als die Ohren eines sitzenden Hörers. Im Falle des OS ^3 Satellitenlautsprechers empfehlen wir den Gebrauch des OS ^3 Ständers.

CENTER-LAUTSPRECHER

Der Center-Lautsprecher sollte bis zu 60% des meist aus Dialogen bestehenden Soundtracks eines Films wiedergeben. Damit der Effekt erhalten bleibt, als höre man, wie gerade gesprochen wird, sollte der OS ^3 CC oder der OS ^3 CC genau in der Mitte zwischen den beiden linken und rechten Frontlautsprechern über oder unter dem Fernseher aufgestellt werden.

SURROUND-LAUTSPRECHER

Die Surround-Lautsprecher sollten neben oder etwas hinter dem Haupthörbereich an der Seiten- oder Rückwand oder an der Decke installiert werden, um einen Raumklangeffekt für alle Formate von Surround-Sound zu vermitteln.

AUFSTELLOPTIONEN

OS ^3 SATELLITENLAUTSPRECHER

Kompaktes Design und Omnipolar-Klangstreuung der universal einsetzbaren OS ^3 Satellitenlautsprecher machen es möglich, dass sie leicht an der Wand installiert werden können. Der OS ^2 Satellit wird denn auch mit einer eigens für diesen Zweck vorgesehenen Wandhalterung geliefert. Diese Wandhalterung kann auf zwei einfache Arten und Weisen montiert werden.

a. Schrauben Sie vorsichtig eine Schraube Nr. 8 in eine Lattung. Lassen Sie dabei etwa ? Zoll der Schraube hervorstehen und installieren Sie den OS ^1 , als ob Sie ein Bild aufhängen würden. Hinweis- Falls die Schraube nicht fest in einer solchen Wandlattung sitzt, besteht das Risiko von Sach- oder Personenschaden. Wird der Lautsprecher in einer Höhe unter 1,8 m installiert, muss der OS ^1 in normaler aufrechter Stellung montiert werden. Positionieren Sie den Schraubkopf in dem breiten Teil des Kanals und lassen Sie den OS ^1 nach unten gleiten, bis er einrastet. Wird der Lautsprecher in einer Höhe über 1,8 m installiert, muss der OS ^3 in umgekehrter Stellung mit der Frontbespannung nach unten montiert und der untere Nutkanal benutzt werden. Positionieren Sie den Schraubkopf in dem breiten Teil des Kanals und lassen Sie den OS ^3 -Lautsprecher nach unten gleiten, bis er einrastet.

b. Markieren Sie zunächst mit einem Bleistift die Stellen an der Wand, wo sich die Schrauben der Halterung befinden und schrauben Sie danach die Halterung an die Wand. Für eine Installation an Gipskarton-Trockenbaudecken empfehlen wir spezielle Spreizdübel oder Anker für Trockenbauwände, um einen soliden Halt zu gewährleisten. Nach Anbringen der Halterung kann der OS³ Satellitenlautsprecher leicht in der Halterung installiert werden. Zu diesem Zweck ziehen Sie nur die mitgelieferte Schraube im unteren Teil des Lautsprechers an. Siehe Abbildungen 2b und 3.

INSTALLATION AN DER DECKE: Der 09 Satellitenlautsprecher kann ebenso an der Decke installiert werden. Bitte folgen Sie denselben Anleitungen, die im vorstehenden Abschnitt b stehen.

OS ^3 CC CENTER-LAUTSPRECHER

1. Wählen Sie die gewünschte Position an der Wand. Wählen Sie, wenn möglich, eine Stelle, wo der OS ^3 CC-Lautsprecher direkt an einer Wandstrebe befestigt werden kann. Befestigen Sie die (mitgelieferte) Montageschablone mit Klebeband oder kleinen Nägeln an der gewünschten Stelle. (Abbildung 6)

WICHTIG: Die Pfeile an der Vorlage sollten in dieselbe Richtung zeigen wie die Bespannung. Wenn das OS CC unter einer Höhe von 2 Metern angebracht wird, sollte die Bespannung nach oben zeigen, und daher sollen auch die Pfeile auf der Vorlage nach oben zeigen. Wenn das OS CC in einer Höhe von über 2 Metern angebracht wird, sollte die Bespannung nach unten zeigen, und ebenso sollten die Pfeile auf der Vorlage nach unten zeigen.

1. Vergewissern Sie sich mittels einer Wasserwaage, dass die Vorlage gerade an der Wand angebracht ist. Es ist sehr wichtig, dass die Vorlage gerade ist, denn ein Fehler in diesem Stadium wird zur Folge haben, dass dasOS ^3 CC schief angebracht wird. (Schaubild 2)
2. Zeichnen Sie die beiden rechteckigen Vierecke nach. Markieren Sie das kleinere Viereck mit einem X. Das kleinere Viereck wird für die Kabellegung gebraucht und zeigt die empfohlenen Umrisse für das Ausschneiden in der Wand. (Schaubild 3)
3. Nachdem die Vorlage entfernt worden ist, schneiden Sie mit einer Säge das kleinere Rechteck mit dem X aus. Bitte beachten Sie, dass dieser Schritt nur notwendig ist, wenn die Kabel durch die Wand verlegt werden. Wenn eine andere Art der Kabellegung benutzt wird, überspringen Sie diesen Schritt. (Schaubild 4)
4. Bringen Sie die Wandhalterung in Position. Um einen soliden Halt zu gewährleisten, müssen mit allen Schrauben die entsprechenden Dübel benutzt werden. Wir weisen darauf hin, dass Schrauben und Dübel in dem OS³ CC-Lieferpaket nicht enthalten sind. (Abbildung 10)
5. Führen Sie die Kabel durch die Aussparung in der Wand. (Abbildung 11)

benutzerhandbuch

1. Schließen Sie die Kabel an die entsprechenden Anschlussklemmen auf der Rückseite des OS ^3 CC-Lautsprechers an.

WICHTIG: Verbinden Sie zunächst das Lautsprecherkabel vom positiven (RED +) Anschluss am Verstärker mit dem positiven (RED+) Anschluss am Lautsprecher. Verbinden Sie danach den negativen (BLACK-) Anschluss am Verstärker mit dem negativen (BLACK-) Anschluss am Lautsprecher.

1. Wenn die Anschlüsse miteinander verbunden sind, befestigen Sie das OS ^3 CC an der Wandhalterung. Zentrieren Sie das OS ^3 CC und drücken Sie den Lautsprecher leicht nach unten, damit er fest auf der Halterung aufliegt. Wenn der Lautsprecher nicht zentriert ist, wiederholen Sie diesen Schritt. (Schaubild 8)

INSTALLATION AUF EINEM REGAL/IN EINEM MUSIKSCHRANK

Kompaktes Design und Omnipolar-Klangstreuung des universal einsetzbaren OS ^5 Satelliten- und der OS ^3 CC-Lautsprechers machen es möglich, sie mühelos an anderen Standorten wie z.B. auf einem Regal zu platzieren. Um die Omnipolar-Klangstreuung voll auszuschöpfen, sollten Sie zudem die Lautsprecher möglichst bündig mit den Vorderkanten Ihres Regals bzw. Musikschrankes abschließen lassen.

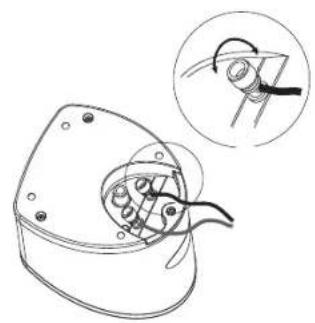

ANSCHLÜSSE

Die Lautsprecher der Mirage OS ^1 Serie haben hochwertige Apparateklemmen für den Anschluss von Bananensteckern, Gabelschuhen oder normalen Stiftsteckern. Verbinden Sie zunächst den positiven (RED+) Anschluss des Verstärkers mit dem positiven Anschluss (RED+) des Lautsprechers. Verbinden Sie danach den negativen (BLACK-) Anschluss am Verstärker mit dem negativen (BLACK-) Anschluss am Lautsprecher.

Verbinden Sie zunächst den positiven (RED+) Anschluss des Verstärkers mit dem positiven Anschluss (RED+) des Lautsprechers. Verbinden Sie danach den negativen (BLACK-) Anschluss des Verstärkers mit dem negativen Anschluss (BLACK-) des Lautsprechers.
