BEDIENUNGSANLEITUNG MX6 Mirage

CANAUX GAUCHE ET DROIT

Consultare i dati relativi alla garanzia riportati a tergo. 25benutzerhandbuch WICHTIGE SICHER- HEITSANWEISUNGEN – SORGFÄLTIG- DURCHLESEN! Achtung- Um das Risiko eines elektrischen Schlages zu vermeiden, sollte der breite Stiftkontakt des Steckers nur in den breiten Schlitz der Steckdose eingesteckt werden. Anweisungen durchlesen- Vor Inbetriebnahme des Produktes bitte alle Sicherheits- und Betriebsanweisungen durchlesen. Anweisungen aufbewahren- Sicherheits- und Betriebsanweisungen bitte für spätere Informationszwecke aufbewahren. Achtungshinweise beachten- Achtungshinweise auf den Produkt- und Betriebsanweisungen bitte beachten. Beachten der Anweisungen- Alle Betriebs- und Gebrauchsanweisungen bitte beachten. Reinigen- Vor Reinigen Produkt vom Stromnetz trennen. Bitte nicht flüssige Reinigungs- oder Sprühmittel, sondern einfach feuchtes Tuch zum Reinigen verwenden. Zubehörteile- Keine Zubehörteile benutzen, die nicht vom Hersteller empfohlen werden, da dies mit Gefahr verbunden sein könnte. Wasser und Feuchtigkeit- Produkt nicht in der Nähe von Wasser benutzen. Luftzufuhr- Öffnungen in der Box dienen zur Lüftung, gewährleisten einen einwandfreien Betrieb des Produktes und schützen vor Überhitzung. Sie dürfen daher nicht blockiert oder bedeckt werden, indem es auf ein Bett, ein Sofa oder eine ähnliche Unterlage gestellt wird. Das Produkt sollte nicht in Einbaumöbel wie z.B. ein Buchregal oder einen Bücherschrank platziert werden, es sei denn die Lüftung ist genügend oder die Anweisungen des Herstellers werden befolgt. Netzanschluss- Das Produkt bitte nur mit der Art von Stromversorgung benutzen, die auf dem Markenschild angegeben ist. Bei Unklarheiten über die Art der Stromversorgung des Hauses bitte einen Elektrofachmann oder die Elektrizitätswerke anrufen. Erdung oder Verpolsicherung- Das Produkt kann mit einem WS-Stecker mit Verpolschutz (ein Stecker, bei dem ein Kontakt breiter ist als der andere) ausgerüstet sein. Dieser Stecker kann aus Sicherheitsgründen nur in einer Richtung in eine Steckdose gesteckt werden. Stecker anders herum einstecken, wenn er nicht in die Steckdose passen will. Klappt es immer noch nicht, bitte einen Elektrofachmann kommen lassen, um die alte Steckdose mit einer neuen zu ersetzen. Auf keinen Fall die Sicherheitsbestimmungen des Verpolschutzes umgehen. Schutz der Netzkabel- Die Netzkabel sollten so verlegt werden, dass nicht über sie gelaufen wird oder dass sie nicht von auf ihnen liegenden Gegenständen eingeklemmt werden. Dabei sollte besondere Aufmerksamkeit den Stellen zukommen, wo die Kabel in einem Stecker bzw. einer Steckdose enden oder an dem Punkt, wo sie von dem Produkt wegführen. Überbelastung- Steckdosen oder Verlängerungskabel nicht überbelasten, da sonst das Risiko von Stromschlägen bestehen kann. Eindringen von Gegenständen oder Flüssigkeiten- Niemals sollten Gegenstände irgendwelcher Art durch die Öffnungen in dem Produkt gesteckt werden, da dadurch Kontakte unter Spannung berührt oder Teile kurzgeschlossen werden können, was zu Feuergefahr oder Risiken von Stromschlägen führen kann. Niemals Flüssigkeiten irgendwelcher Art über dem Produkt verschütten. Reparatur und Wartung- Niemals versuchen, das Produkt selbst zu reparieren oder zu warten, da man beim Abnehmen der Wände berührungsgefährlichen Spannungen oder anderen Gefahren ausgesetzt sein kann. Alle Wartungsarbeiten nur von qualifiziertem Personal durchführen lassen. Wärmequellen- Produkt nicht in der Nähe von Wärmequellen wie z.B. Heizkörpern, Heizrohren, Öfen oder anderen wärmeerzeugenden Geräten (inklusive Verstärkern) aufstellen. Perioden der Nichtbenutzung- Bei längeren Perioden der Nichtbenutzung Netzkabel des Produktes vom Netz trennen. Inanspruchnahme von Reparaturen- Das Produkt sollte nur von qualifiziertem Personal repariert oder gewartet werden, wenn a) das Netzkabel oder der Stecker beschädigt wurde oder b) Gegenstände in das Gerät gefallen oder Flüssigkeit über es verschüttet wurde oder c) das Produkt im Regen stand oder d) das Gerät nicht mehr normal funktioniert oder in seiner Klangwiedergabe einen offensichtlichen Wechsel zeigt oder e) das Gerät hingefallen oder das Gehäuse beschädigt wurde oder f) das Gerät bei Beachtung der Bedienungsanweisungen nicht normal funktioniert.

Wir empfehlen, dass Sie alle Anleitungen dieses Handbuches genauestens beachten, um sicher zu stellen, dass Ihr Audio-System ordnungsgemäß installiert ist und gut funktioniert. Bitte Verpackungsmaterial dieses MIRAGE

-Produktes aufbewahren, damit es im Falle eines Versandes zur Reparatur an einen Kundendienst geschützt ist. Produkte, die beschädigt in einem Service-Center ankommen und vom Endverbraucher nicht in der Original-Verpackung verschickt wurden, werden auf Kosten des Endverbrauchers repariert und für den Rückversand ordnungsgemäß verpackt. EINLEITUNG Wir beglückwünschen Sie als Eigentümer eines MIRAGE Lautsprechers. Nur die besten Komponenten und Werkstoffe werden nach höchsten Ansprüchen hergestellt und anhand modernster Fertigungs- und Qualitätssicherungsverfahren geprüft. Sie sind somit Garant einer einzigartigen Leistung, höher als die anderer Lautsprecher, deren Preis um ein Vielfaches teurer ist. Dieses Konzept zur Entwicklung des MIRAGE Lautsprecherssystems führte denn auch bezüglich Leistung und Ästhetik zu einer erheblichen Verbesserung im Vergleich mit anderen Lautsprechersystemen.

Die MIRAGE MX Serie bietet in erster Linie ein Produkt, das natürlichen reinen Klang und nahtlose Verschmelzung gemäß den Ansprüchen eines Heimkino vereint. Dies leistet unsere eigentumsrechtlich geschützte OMNIPOLAR™. Die OMNIPOLAR- Technologie erzeugt das selbe Volumen an direktem und reflektiertem Klang wie bei Live-Events und bietet somit ein realistisches Miterleben von Musik oder Heimkino. Die fünf gleich gebauten als Front-, WAS BEDEUTET OMNIPOLAR EIGENTLICH? Bei der OMNIPOLAR-Technologie werden die natürlichen Gegebenheiten eines Raumes zur Reflexion von Schall benutzt, um ein größeres Maß an Realismus zu schaffen. Dieser Realismus wird dadurch erreicht, dass das selbe in der Natur vorzufindende Verhältnis 30% zu 70% von direkt abgestrahlten zu reflektiertem Schall imitiert wird. Ein herkömmlicher Lautsprecher kann in der Regel nur 30% reflektierten Schall wiedergeben. Das Besondere des dreidimensionalen OMNIPOLAR-Klangerlebnisses ist denn auch der von einem OMNIPOLAR-Lautsprecher gelieferte zusätzliche Anteil von rückgestrahltem Schall.

SCHNELLES SETUP EMPFOHLENE ANSCHLUSSMETHODE

1. Ordnen Sie die Mirage MX Satelliten und den

Subwoofer wie ein Heimkino an. Siehe Abbildungen G und H.

2. Schließen Sie alle fünf Haupt-

/Satellitenlautsprecher mit Lautsprecherkabel an die jeweiligen Lautsprecherausgänge auf der Rückseite Ihres Verstärkers/Receivers an. Achten Sie dabei auf die richtige Polarität. Verbinden Sie zunächst den positiven (RED+) Anschluss des Receivers/Verstärkers mit dem positiven Anschluss (RED+) des Lautsprechers. Verbinden Sie danach den negativen (BLACK-) Anschluss des Receivers/Verstärkers mit dem negativen Anschluss (BLACK-) des Lautsprechers. Siehe Abbildung B.

3. Für den Anschluss des Subwoofers verbinden Sie

den Subwooferausgang auf der Rückseite des AV- Receivers oder Prozessors mit dem Eingang des Subwoofers.

4. Wir empfehlen Ihnen, dass in bezug auf

Konfiguration und Wiedergabe der Bässe Ihres Dolby Digital System alle Lautsprecher auf die Position „Small“ eingestellt sind.

5. Ebenso empfehlen wir Ihnen, die

Übernahmefrequenz für die Tieftonwiedergabe durch den Subwoofer an Ihrem AV-Receiver oder Prozessor auf 120Hz einzustellen. (Oder möglichst nahe bei 120Hz). Hat Ihr AV-Receiver oder Prozessor keine einstellbare Frequenzweiche, bitten wir Sie, mit nächstem Schritt fortzufahren. HINWEIS: Wenn Sie den Receiver zur Basseinstellung verwenden, sollte der interne Filter des Subwoofers überbrückt werden, indem Sie den Low Pass Filter

bis zum Anschlag nach rechts drehen.

6. Regeln Sie anhand des Pink Noise Testes der

Rauschgeneratoren Ihres AV-Receivers oder Prozessors die Klangwiedergabe der Lautsprecher. Nehmen Sie eine Gesamtregelung Ihrer Anlage vor, damit alle Lautsprecher mit der selben Lautstärke abstrahlen. 27benutzerhandbuch

7. Bei der Einstellung der Lautstärke des Subwoofers

sollten Sie darauf achten, dass die Regelung an Ihrem AV-Receiver oder Prozessor so gut wie möglich einer normalen Pegelstellung entspricht. Eine zu laut oder zu leise eingestellte Subwooferwiedergabe an Ihrem AV-Receiver oder Prozessor resultiert möglicherweise in schlechter Klangqualität. Für die eigentliche Feineinstellung sollten Sie immer den Pegelregler auf der Rückseite des MIRAGE MX Subwoofers benutzen. Ihr MIRAGE MX System ist nun angeschlossen: Wir wünschen angenehmen Hörgenuss! SPEZIELLE ANLEITUNGEN ANSCHLÜSSE The MIRAGE MX Series is equipped with high quality binding posts ideally suited for bare wire connections. Der MIRAGE MX Serie sind qualitativ hochwertige Verbindungsklemmen beigefügt, die sich optimal für die Verbindung von blanken Drähten eignen. Um die Drähte zu verbinden, drücken Sie die Gummieinlagen nach unten, die sich an der Unterseite des Gehäuse befinden. Das Herunterdrücken der Einlage aktiviert die darunter liegenden Federdruckklemmen und richtet die Anschlüsse mit den kleinen Löchern an der Rückseite des Gehäuses ein. Führen Sie den blanken Draht (maximal Stärke 14) in die Öffnungen ein. Als Alternative kann die Gummieinlage am unteren Teil des Gehäuses einfach mit einer Büroklammer entfernt werden. Sobald die Einlage entfernt wurde, befolgen Sie einfach die obenstehenden Schritte. Siehe Abbildung E. Schließen Sie alle fünf Haupt-/Satellitenlautsprecher mit Lautsprecherkabel an die jeweiligen Lautsprecherausgänge auf der Rückseite Ihres Verstärkers/Receivers an. Achten Sie dabei auf die richtige Polarität. Verbinden Sie zunächst den positiven (RED+) Anschluss des Receivers/Verstärkers mit dem positiven Anschluss (RED+) des Lautsprechers. Verbinden Sie danach den negativen (BLACK-) Anschluss des Receivers/Verstärkers mit dem negativen Anschluss (BLACK-) des Lautsprechers. Siehe Abbildung B.

BEFESTIGUNG AUF EINEM STÄNDER

Eine Vielzahl an Universalständern eignet sich für das MIRAGE MX Lautsprechersystem. Einer der empfohlenen Ständer ist der Sanus Home Theater HTB7 (www.sanus.com). Abbildung F zeigt die Befestigung des MIRAGE MX auf einem Sanus HTB7 Ständer. Die Abbildung kann auch als Anleitung zur Befestigung des MIRAGE MX Satelliten auf anderen Universalständern verwendet werden. Achten Sie bitte darauf, dass ein Universalständer ein Gewicht von mindestens 4 Pfund bzw. 1,5 kg tragen muss. HINWEIS: Bei der Befestigung des Lautsprechers auf einem Ständer, muss die Befestigungsschraube komplett in das Nutloch geschoben werden. Während Sie die Flügelschraube festziehen, stellen Sie bitte sicher, dass der MIRAGE MX fest auf der Ständerhalterung sitzt, um ein Herunterfallen des Lautsprechers von der Halterung zu vermeiden.

INSTALLATION AN DER WAND

Zur Befestigung an der Wand ist der MIRAGE MX mit einer einfachen Nuteinlage ausgestattet, die verwendet werden kann, um den Lautsprecher sicher an einer vertikalen Oberfläche zu befestigen. Schrauben Sie vorsichtig eine Schraube Nr. 8 in eine Lattung. Lassen Sie dabei etwa 1/4 Zoll der Schraube hervorstehen und installieren Sie den MIRAGE MX, als ob Sie ein Bild aufhängen würden. Hinweis- Falls die Schraube nicht fest in einer solchen Wandlattung sitzt, besteht das Risiko von Sach- oder Personenschaden. Siehe Abbildung C. Wird der Lautsprecher in einer Höhe unter 1,8 m installiert, muss der MIRAGE MX in normaler aufrechter Stellung montiert werden. Positionieren Sie den Schraubkopf in dem breiten Teil des Kanals und lassen Sie den MIRAGE MX nach unten gleiten, bis er einrastet. Siehe Abbildung C,D. Wird der Lautsprecher in einer Höhe über 1,8 m installiert, muss der MIRAGE MX in umgekehrter Stellung mit der Frontbespannung nach unten montiert und der untere Nutkanal benutzt werden. Positionieren Sie den Schraubkopf in dem breiten Teil des Kanals und lassen Sie den MIRAGE MX-Lautsprecher nach unten gleiten, bis er einrastet. Siehe Abbildung C,D. 28benutzerhandbuch AUFSTELLEN DER LAUTSPRECHER Die MIRAGE MX Lautsprecher bieten ausgezeichnete Klangleistung an verschiedenen Standorten. Nachfolgend ein paar Tipps, um eine optimale Leistung des Produktes und somit Ihren Klanggenuss zu gewährleisten.

FRONTLAUTSPRECHER Eine allgemeine Regel beim Aufstellen von Lautsprechern besagt, dass der Abstand zwischen Lautsprecher und Hörer ungefähr ein einhalb mal so groß sein soll wie der zwischen den Lautsprechern. Wenn im Idealfall die Lautsprecher z.B. ein Minimum von 1,8 m voneinander platziert sind, dann wäre der beste Hörstandort 2,7 m entfernt. Die ideale Höhe zur Positionierung des Lautsprechers wäre etwas höher als die Ohren eines sitzenden Hörers. MITTELKANAL-LAUTSPRECHER Ein Mittelkanal-Lautsprecher sollte bis zu 60% des meist aus Dialogen bestehenden Soundtracks eines Films wiedergeben. Damit der Effekt erhalten bleibt, als höre man, wie gerade gesprochen wird, sollte der als Mittelkanal-Lautsprecher eingesetzte MIRAGE MX oder optionelle Mittelkanal-Lautsprecher genau in der Mitte zwischen den beiden linken und rechten MIRAGE MXlautsprechern über oder unter dem Fernseher aufgestellt werden. SURROUND-LAUTSPRECHER Wird der MIRAGE MX als Surround-Lautsprecher verwandt, sollte er neben und etwas vor oder hinter dem Haupthörbereich aufgestellt werden. Als allgemeine Richtlinie zur Positionierung des Lautsprechers empfehlen wir eine Höhe von etwa 1,8

ODER IN EINEM MUSIKSCHRANK

Kompaktes Design und OMNIPOLAR-Klangstreuung des universal einsetzbaren MIRAGE MX-Lautsprechers machen es möglich, ihn mühelos an anderen Standorten wie z.B. auf einem Regal zu installieren. Um die OMNIPOLAR-Klangstreuung voll auszuschöpfen, sollten Sie zudem den Lautsprecher möglichst bündig mit den Vorderkanten Ihres Regals bzw. Musikschrankes abschließen lassen.

Ausführung und äußere Verarbeitung der Boxen sind das Ergebnis von sehr viel Sorgfalt und handwerklicher Kunstfertigkeit. Zur Pflege sollten Sie in regelmäßigen Abständen mit einem trockenen Tuch Staub oder Fingerabdrücke abwischen. Bitte keine Papierhandtücher oder anderes schmirgelartiges Material verwenden, da dies die Politur beeinträchtigen könnte. HINWEIS: Bitte Verpackungsmaterial der MIRAGE Lautsprecher aufbewahren, damit sie im Falle eines Umzuges oder Versandes zur Reparatur an den Kundendienst geschützt sind. Produkte, die beschädigt in einem Service- Center ankommen und vom Endverbraucher nicht in der Original-Verpackung verschickt wurden, werden auf Kosten des Endverbrauchers repariert und für den Rückversand ordnungsgemäß verpackt. AUFSTELLEN DES SUBWOOFERS Das Aufstellen Ihres neuen MIRAGE MX Subwoofers ist von entscheidender Bedeutung für seine Leistung. Im Folgenden drei Standorte, die sehr oft gewählt werden: In der Ecke des Raumes (Ergebnis: Dröhneffekt oder zu laute Bässe), Aufstellposition an der Wand (gemäßigte Bässe und bessere Klangwiedergabe im Vergleich zur Eckenplatzierung) oder neben einem Frontlautsprecher (besseres aufeinander abgestimmtes Klangbild mit dem Frontlautsprecher, doch insgesamt weniger Volumen). Da schon geringfügiges Verrücken des Subwoofers zu einer besseren Klangwiedergabe führen kann, raten wir Ihnen, verschiedene Aufstellpositionen auszuprobieren. Als zusätzlichen Test sollten Sie den Subwoofer vorübergehend in Ihrem Haupthörbereich installieren, ein Ihnen vertrautes Musikstück abspielen und dabei in Ihrem Zimmer herumgehen, bis Sie die beste Position gefunden haben. Möglicherweise ist es der Ort, an dem Sie Ihren Subwoofer aufstellen sollten. MERKMALE UND REGELUNGEN e NETZSCHALTER – Der Netzschalter kann auf ON (EIN) oder AUTO gesetzt werden. In der Stellung EIN bleibt er andauernd eingeschaltet. In der Stellung Auto schaltet er sich bei Empfang eines Musiksignals ein und einige Minuten später automatisch aus, wenn das Signal nicht mehr vorliegt. 29benutzerhandbuch r PEGELREGLER – Mit diesem Schalter kann die Lautstärke des Subwoofers eingestellt werden. Die Lautstärke sollte so gewählt werden, dass die Klangleistung des Subwoofers und die der übrigen Komponenten der Audioanlage aufeinander abgestimmt sind. t PHASENREGLER – Dieser Regler erlaubt das stufenlose Einstellen (0° bis +360°) der Phasen des Subwoofers in Beziehung zu den anderen Lautsprechern der Audioanlage. u TIEFPASSFILTER – Dieser Regler erlaubt das Einstellen des Tiefpassfilters. Die Einstellung ist stufenlos wählbar von 50 Hz bis 200 Hz. Mit dem Regler wird die höchste Wiedergabefrequenz des Subwoofers bestimmt. Bei der Verwendung eines externen Filters (in Ihrem Heimkino-Empfänger) kann der interne Filter durch rechts Drehen des Knopfes bis zum Anschlag überbrückt werden. i LINE IN/SUB IN – Diese Eingänge sind Cinch-LFE- /Stereo- oder Mono-Eingänge. Wenn Sie Ihren Subwoofer an einen Vorverstärker/Prozessor mit LFE- oder Vorverstärkerausgang für Subwoofers anschließen, verbinden Sie mit einem Cinchkabel Ihren Vorverstärker/Prozessor und den linken/LFE Eingang. Wenn Sie Ihren Subwoofer an einen Stereo-Vorverstärker bzw. o WA-ANSCHLUSS – Für zukünftige Anwendungen. p NETZKABELANSCHLUSS – Schließen Sie das Netzkabel, das von der Steckdose wegführt, an diesen Eingang an. Wir empfehlen ausdrücklich, Ihren Subwoofer an eine Steckdosenleiste mit Überspannungsschutz oder einen Spannungsregler anzuschließen. Netzkabel nicht an den eingeschalteten oder nicht eingeschalteten Anschluss Ihres Receivers anschließen, da dies Ihren Subwoofer und Ihren Receiver beschädigen könnte. a AC-HAUPTANSCHLÜSSE – Schalten Sie die Hauptstromzufuhr mit den AC-HAUPTANSCHLÜSSEN an/aus. s STATUSANZEIGE – Die LED an der Steuerung des Verstärkers leuchtet blau, sobald der Subwoofer funktioniert. Ist das Gerät im automatischen Betriebsmodus und empfängt kein Signal, leuchtet die Anzeige nicht auf.

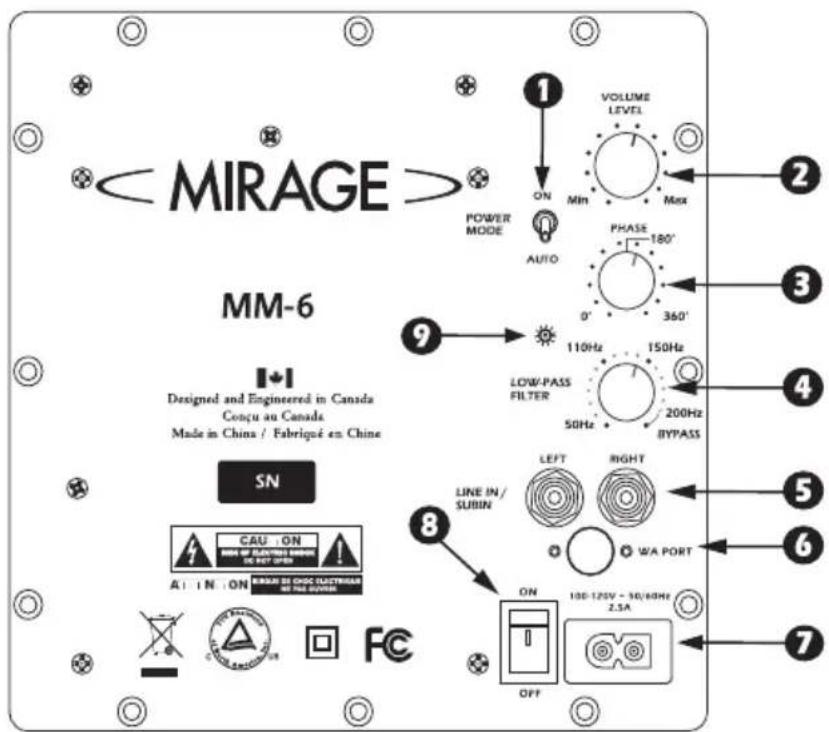

ANSCHLUSS DES MIRAGE

MX SUBWOOFERS VORSICHT: Audioanlage ganz ausschalten, bevor der Subwoofer angeschlossen wird. Insbesondere darauf achten, dass keine elektronische Komponente an das Netz angeschlossen ist. Nichtbefolgen kann eventuell Schaden für Ihre Anlage nach sich ziehen. 30benutzerhandbuch METHODE 1 – CINCHANSCHLUSS – SUB IN FÜR HEIMKINO ODER LFE- ANWENDUNGEN 1 Auf der Rückseite Ihres Receivers/Vorverstärkes sollte sich eine Cinch-Buchse mit der Bezeichnung „Subwoofer/Pre-Amp Out“ (Subwoofer- /Vorverstärkerausgang) befinden. Benutzen Sie ein Cinchkabel, um diese Buchse mit dem i LINE IN/SUB IN-Anschluss auf der Rückseite des Subwoofers zu verbinden. Hierzu brauchen Sie ein normales Cinchkabel, Cinchstecker auf Cinchstecker. 2 Nachdem Sie den i LINE IN/SUB IN-Anschluss hergestellt haben, schließen Sie den MIRAGE MX Subwoofer direkt an das Netz an. Benutzen Sie somit nicht den Netzanschluss auf der Rückseite Ihres Receivers. Nachdem Sie das Gerät ans Netz angeschlossen haben, stellen Sie den Hauptstromschalter auf Ein. 3 Siehe Endgültige Einstellungen weiter unten. ENDGÜLTIGE EINSTELLUNGEN 1 Nach Einschalten des Hauptstromschalters und nach Ablauf der Einspielzeit wählen Sie die korrekte Stellung des e STROMMODUSSCHALTERS, d.h. Ein oder Auto je nach Anlage. In der Stellung „Auto“ bleibt das Gerät in einem automatischen Bereitschaftsmodus: Empfängt es ein Musiksignal, schaltet es sich ein, bei Ausbleiben des Signals nach einigen Minuten wieder aus. In der Stellung „Ein“ hingegen bleibt der Lautsprecher immer eingeschaltet. Bei längerer Nichtbenutzung empfehlen wir Ihnen, das Gerät vom Netz abzunehmen. 2 Steuern Sie den r PEGELREGLER des MIRAGE MX Subwoofers so aus, dass seine Lautstärke zu der der Gesamtanlage passt. Dies gewährleistet einen sanften Übergang der tiefen auf die hohen Frequenzen. 3 3 Steuern Sie den u TIEFPASSFILTER des MIRAGE MX Subwoofers so aus, dass der Frequenzbereich des Subwoofers gut auf den der Frontlautsprecher abgestimmt ist. Eine zu niedrige Trennfrequenz erzeugt eine Lücke zwischen dem Frequenzgang der Frontlautsprecher und dem des Subwoofers, eine zu hohe hat eine Verdoppelung bestimmter Frequenzen zur Folge und führt zu dem bekannten Dröhneffekt. Bei kleinen Satellitenlautsprechern sollte die Trennfrequenz zwischen 90Hz und 120Hz, bei Regallautsprechern zwischen 70Hz und 90Hz und bei großen Standlautsprechern zwischen 40Hz und 70Hz liegen. Die Überbrückungseinstellung sollte verwendet werden, wenn der Empfänger an eine Basssteuerung (wie z.B. in einem digitalen Surround-Sound-Kinosystem) angeschlossen wird. Dieser Anschluss überbrückt die Verbindung an den MIRAGE MX Subwoofer und ermöglicht somit die Steuerung über den Empfänger. 4 Steuern Sie den t PHASENREGLER so aus, dass der Subwoofer vollständig in die restlichen Komponenten Ihrer Anlage integriert ist. Dies stellt sicher, dass der Subwoofer phasengleich mit den übrigen Lautsprechern abstrahlt, da ein phasenversetzter Subwoofer entweder so klingt, als ob er nicht genügend Bassvolumen hat oder zeitlich nachhinkt. Die genaue Einstellung hängt von der Hörposition, den Besonderheiten des Hörbereiches und dessen Wechselwirkungen mit dem MIRAGE MX Subwoofer ab. Bei einem phasenversetzten Lautsprecher wandern die Schwingungen des Lautsprecherkonus nach innen statt nach außen. Dasselbe Phänomen tritt auch bei den anderen Boxen der Anlage auf, mit dem Ergebnis, dass bestimmte Frequenzen nicht abgestrahlt werden. Ein genaues Einstellen des Phasenreglers stellt denn auch sicher, dass die Schwingungen aller Lautsprecher gleichzeitig in die richtige Richtung wandern. 5 Um eine Feineinstellung Ihrer Anlage vorzunehmen, müssen Sie möglicherweise die Schritte 2, 3 und 4 wiederholen. Korrektes Abstimmen von Lautsprechern und Subwoofer ist somit von kritischer Bedeutung für die Gesamtklangleistung Ihrer Anlage. GARANTIE AUSSERHALB

Außerhalb Nordamerikas kann die Garantie unter Umständen Änderungen unterliegen, um den gesetzlichen Bestimmungen des jeweiligen Landes zu entsprechen. Erkundigen Sie sich bei Ihrem Fachhändler für MIRAGE Produkte nach den genauen Einzelheiten einer begrenzten Garantie, die in Ihrem Land gilt.

Das Blitzsymbol mit Pfeil in einem gleichseitigen Dreieck warnt den Benutzer vor nichtisolierten “berührungsgefährlichen Spannungen” im Innern des Lautsprechergehäuses. Diese können hoch genug sein, dass Gefahr besteht, einen Stromschlag zu erhalten. Das Ausrufezeichen in einem gleichseitigen Dreieck informiert den Benutzer über wichtige Betriebs- und Wartungsanweisungen in der Dokumentation, die dem Gerät beiliegt.gebruiker’s handboek
