BRUGSANVISNING MX6 Mirage

OMHYGGELIGT Advarsel: For at forhindre elektriske stød, sættes stikkes brede ben ind i det brede hul. Stikket skubbes helt ind. Læs brugsanvisningerne: Alle brugsanvisninger om sikkerhed og betjening bør læses, før enheden tages i brug. Gem brugsanvisningerne: Anvisningerne om sikkerhed og betjening bør gemmes til evt. senere brug. Ret Dem efter advarslerne: Alle advarsler på enheden og brugsanvisninger bør følges. Følg anvisningerne: Alle anvisninger om betjening og anvendelse bør følges. Rengøring: Tag ledningen ud af stikket i væggen før rengøring. Anvend ikke aerosol eller flydende rengøringsmidler, kun en fugtig klud. Tilbehør: Brug ikke tilbehør, der ikke er godkendt af fabrikanten. Det kan være risikabelt. Vand og fugtighed: Brug ikke enheden i nærheden af vand. Ventilation: Åbningerne i kabinettet er til ventilation. Det giver sikker drift og beskyttelse mod overophedning. Åbningerne må derfor ikke blokeres eller dækkes, ved at man anbringer enheden på en seng, sofa eller en lignende overflade. Enheden bør ikke indbygges i en reol, medmindre der er tilstrækkelig ventilation, og fabrikantens anvisninger i øvrigt følges. Strømforsyning: Enheden må kun tilsluttes den strømforsyning, der er angivet på mærkaten. Hvis De ikke er klar over, hvilken strømforsyning, Deres hjem har, kan De spørge på el-værket. Jordforbindelse og polarisering: Enheden kan have et polariseret vekselstrømstik (et stik, hvor det ene ben er bredere end det andet). Stikket passer kun ind i stikkontakten på een måde. Det er en sikkerhedsforanstaltning. Hvis De ikke kan få stikket helt ind, kan De prøve at vende det. Hvis stikket stadigt ikke passer, må De tilkalde en elektriker, der kan udskifte stikket. Omgå ikke den sikkerhed, der er ved dette stik. Beskyttelse af netledning: Netledninger bør anbringes, så man ikke kommer til at træde på dem, eller så de kan komme i klemme mellem ting, der anbringes på eller op mod dem. Man bør især være opmærksom på ledningerne, hvor de kommer ud fra stikkontakter, fordelerstik og enheden. Overbelastning: Stikkontakter og forlængerledninger bør ikke overbelastes. Det kan forårsage elektriske stød. Fremmedlegemer og væske: Stik aldrig noget som helst ind i enheden gennem åbningerne. De kan komme til at røre ved farlige strømførende dele, der kan skabe en kortslutning, hvilket kan resultere i brand eller elektriske stød. Undgå at spilde væske af nogen art på enheden. Reparation: Prøv ikke selv at reparere enheden. Åbning eller fjernelse af paneler kan udsætte Dem for farlige spændinger og andre faremomenter. Lad en fagmand udføre alle reparationer. Varme: Enheden bør anbringes i god afstand fra varmekilder såsom radiatorer, varmeriste, komfurer eller andre varme producerende enheder (inkluderet forstærkere). Perioder, hvor enheden ikke bruges: Enhedens netledning bør tages ud af stikkontakten, hvis enheden ikke bruges i længere tid. Skader, der kræver reparation: Enheden bør repareres af en fagmand, hvis A. Netledningen eller stikket er blevet beskadiget; eller B. Fremmedlegemer er faldet eller væske er blevet spildt ned i enheden; eller C. Enheden har været udsat for regn; eller D. Enheden ikke synes at virke normalt, eller der er store ændringer i den lydmæssige kvalitet; eller E. Enheden er blevet tabt, eller panelerne er beskadigede. F. Enheden ikke virker normalt, selv om brugsanvisningen følges.

Tavlen med et pilespidslyn i en ligesidet trekant skal gørebrugeren opmærksom på tilstedeværelsen af uisoleret “farlig spænding” inde i enheden. Spændingen kan være så stor, at den udgør en fare for elektrisk stød . Udråbstegnet i en ligesidet trekant skal gøre brugeren opmærksom på, at der findes vigtige betjenings- og vedligeholdelsesinstruktioner (service) i den vejledning, der kommer med enheden.bruger vejledning

SERIES Giv Dem venligst tid til at læse alle instruktionerne i denne vejledning, så De er sikker på, at Deres system er korrekt installeret og fungerer rigtigt. Gem venligst kassen og pakkematerialet til MIRAGE

højttalerne, så det kan beskytte dem, hvis højtalerne eventuelt skal sendes til reparation på et service center. En højttaler, der modtages i beskadiget stand på service centeret, og som ikke er sendt i den originale pakning, vil på kundens regning blive repareret, renoveret og rigtigt emballeret for returnering. INDLEDNING Vi er stolte over at kunne byde Dem velkommen som en ny ejer af en MIRAGE højttaler. De bedste komponenter og materialer er fremstillet, så de overholder nøjagtige standarder, og de er afprøvet ved hjælp af højt udviklet fremstillings- og kvalitetskontrol teknik for at sikre en enestående ydelse, der er bedre end andre højttaleres, der koster langt mere. Denne udviklingsmetode for MIRAGE systemet har resulteret i en betydelig forbedring i designet sammenlignet med andre højttalere både med hensyn til gengivelse og udseende.

Hovedformålet for denne serie var at fremstille et system med den mest naturtro og nøjagtige lydgengivelse, der ville virke gnidningsløst med et hjemmeteater. Dette blev opnået ved anvendelse af MIRAGEs varemærkede OMNIPOLAR™ teknologi. OMNIPOLAR teknologi gengiver den same mængde af direkte og reflekteret lyd som virkelige begivenheder, og man opnår derved den mest realistiske oplevelse af både musik og hjemme-teater.

HELT NØJAGTIGT? OMNIPOLAR teknologi anvender rummets naturlige refleksioner til at skabe en større virkelighedsfornemmelse. Denne fornemmelse opnås ved, at man genskaber det samme forhold mellem direkte og reflekteret lyd, 70% reflekteret og 30% direkte, som man finder i naturen. En traditionel højttaler giver kun 30% reflekteret lyd. Det er denne nødvendige ekstra reflekterede lyd, en OMNIPOLAR højttaler kan give, der giver den OMNIPOLARE tredimensionale lyd.

hjemmeteaterarrangement. Henvis til diagram G og H.

2. Forbind alle fem satellitter med højttalerledning til

deres respektive højttalerudgange bag på forstærkeren/modtageren. Kontroller, at ledningens polaritet respekteres. Forbind højttaler-ledningen fra den positive (RØDE +) terminal på modtagern/forstærkeren til den positive (RØDE+) terminal på satellitten. Forbind den negative (SORTE-) terminal på modtageren/forstærkeren til den negative (SORTE-) terminal på satellitten. Se diagram B.

3. Forbind subwooferen fra subwoofer udgangen bag

på A/V modtageren eller processoren til indgangen på subwooferen.

4. MIRAGE foreslår, at man for alle højttalerne

for basstyring til 120Hz (eller så tæt som muligt til 120Hz) på Deres A/V modtager eller processor. Hvis Deres A/V modtager eller processor ikke har et variabelt filter, fortsæt venligst til næste punkt. Obs.! Når basstyringsmodtageren bruges, shuntes subwooferens interne filter ved at dreje Low Pass Filter

fuldstændig til højre.

6. Afbalancer højttalernes lydgengivelse ved hjælp af

”pink noise” støjtest mønsteret, der genereres af Deres A/V modtager eller processor. Juster systemet, så alle højttalerne har samme lydniveau. 33bruger vejledning

7. Når subwoofer niveauet indstilles, bør man

kontrollere, at indstillingen på A/V modtageren eller processoren er så flad som muligt. Forøgelse eller afskæring af subwooferens lyd på A/V modtageren eller processoren kan give dårlig lydkvalitet. Brug i stedet volumenkontrollen bag på MIRAGE MX Subwoofer til finindstilling. Nu er De parat til at nyde Deres MIRAGE MX Series. GRUNDIGERE ANVISNINGER FORBINDELSER MIRAGE MX Serien er udstyret med høj kvalitets forbindelsesstolper, ideelt passet til bare ledningsforbindelser. Tryk gummitillægget på undersiden af kabinettet ned for at forbinde ledningerne. Når man trykker ned på dette tillæg aktiveres de fjederladede terminaler som er gemt under det og terminalerne stilles op på række med de små huller i bagsiden af kabinettet. Indfør forsigtigt den bare ledning (med maksimum trådtykkelse på 14) i åbningerne. Alternativet kan gummitillægget i bunden af kabinettet nemt fjernes med en papirclips. Når tillægget er blevet fjernet følges skridtene ovenfor. Diagram E. Forbind alle fem satellitter med højttalerledning til deres respektive højttalerudgange bag på forstærkeren/modtageren. Kontroller, at ledningens polaritet respekteres. Forbind højttaler-ledningen fra den positive (RØDE +) terminal på modtagern/forstærkeren til den positive (RØDE+) terminal på satellitten. Forbind den negative (SORTE-) terminal på modtageren/forstærkeren til den negative (SORTE-) terminal på satellitten. Se diagram B. STATIV MONTERINGSMULIGHEDER Mange forskellige universelle stativer er passende til brug med MIRAGE MX højtalersystemet. Et af de anbefalede stativer er Sanus Home Theater HTB7 (www.sanus.com). Diagram F illustrerer hvorledes MIRAGE MX monteres på Sanus HTB7 stativet. Illustrationen kan også bruges som vejledning til at montere MIRAGE MX satellitten til andre universelle stativer. Bemærk venligst at et universelt stativ skal kunne bære mindst 4 pund eller 1,5 kg. Obs.! Når højtaleren monteres på stativet er det nødvendigt at monteringsskruerne glider hele vejen ind i nøglehullet. Medens tommeskruen strammes skal der sikres at MIRAGE MX afskærmningen og stativbøjlen er solidt tilpasset hinanden for at undgå at højtaleren falder af bøjlen.

Til vægmontering er MIRAGE MX udstyret med et simpelt nøglehulstillæg der kan bruges til sikkert at montere højtaleren på en vertikal overflade. Skru omhyggeligt en nr.8 skrue ind i væggen, men lad skruen stikke ca. 0.5 cm stikke ud. Hæng derefter MIRAGE MX op ligesom et billede. Bemærk: Hvis skruen ikke skrues solidt ind i væggen, kan der ske skader eller kvæstelser. Se diagram C. Hvis højttaleren monteres lavere end 1,8 m., skal MIRAGE MX anbringes, så den vender opad. Sæt skruehovedet ind i den brede del af åbningen, og lad MIRAGE MX glide nedad, til den er på plads. Se diagram C,D. Hvis højttaleren anbringes højere end 1,8 m., vendes MIRAGE MX på hovedet, så forpladen vender mod gulvet, og man bruger den nederste åbning. Sæt skruehovedet ind i den bredeste del af åbningen og lad MIRAGE MX glide nedad, indtil den er på plads. Se diagram C,D. PLACERING AF HØJTTALER MIRAGE MX er designet, så den giver en enestående lydgengivelse i mange forskellige miljøer. Her følger dog et par gode råd, der vil hjælpe Dem til at opnå den bedst mulige lydgengivelse og den fulde fornøjelse af højttaleren.

HØJRE OG VENSTRE KANAL

Tommelfingerregelen for placering af højttalerne er, at afstanden mellem højttaleren og lytteren skal være ca.

1.5 gange afstanden mellem højttalerne. F.eks. Hvis

højttalerne er bedst muligt anbragt med 1,8 m afstand, findes den bedste lytteposition i en afstand på 2,4 m. Den ideelle højde for højttaleren er omkring øreniveau, når lytteren sidder ned. 34bruger vejledning CENTERKANAL En centerkanal forventes at gengive op til 60% af en films lydspor, hvoraf det meste er dialog. For at opretholde fornemmelsen af, at stemmerne kommer fra skuespillerens mund er det bedst, at den MIRAGE MX eller mulige centerkanal, der bruges som centerkanal, anbringes centralt mellem højre og venstre MIRAGE MX, og at den er anbragt over eller under fjernsynet SURROUND KANAL Når MIRAGE MX bruges som surround højttaler, bør den anbringes ved siden af og en smule foran eller bag det foretrukne lytteområde i en anbefalet højde af ca. 1,8 m.

PLACERING I REOL/TV-ENHED

Den begrænsede størrelse og OMNIPOLAR spredningen for den alsidige MIRAGE MX gør, at den med lethed kan monteres f.eks. i en reol. Hvis De vælger denne placering, sættes de vedlagte isoleringspuder på undersiden af højttaleren for at isolere højttaleren fra hylden og udelukke overførsel af resonans. For at få mest muligt ud af OMNIPOLAR spredningen, anbringes højttaleren så tæt som muligt til reolens forkant. VEDLIGEHOLDELSE AF OVERFLADEN Kabinettet er udført med stor omhu og håndværksmæssig viden. De bør nu og da fjerne støv og fedtede fingre med en blød, tør klud. Køkkenrulle eller andre materialer, der kan ridse overfladen, bør ikke anvendes. Bemærk: Gem venligst kasse og pakkemateriale til MIRAGE højttaleren for at beskytte den, hvis den på et tidspunkt skal flyttes eller sendes til reparation på et servicecenter. Enheder, der modtages i beskadiget stand på servicecenteret, og som ikke er sendt i den originale emballage, vil på kundens regning blive repareret, renoveret og rigtigt emballeret for returnering. PLACERING AF SUBWOOFEREN Placeringen af Deres nye MIRAGE MX subwoofer er vigtig for dens ydeevne. De tre mest almindelige placeringer er: I et af rummets hjørner (det kan give en buldrende eller overdreven lavfrekvens lyd) - langs en væg, men ikke i hjørnet (moderat bas med større lydmæssig nøjagtighed end ved hjørneplacering) - eller ved siden af en fronthøjttaler (giver en bedre blanding med fronthøjttaleren, men mister noget af det totale volumen). Vi opfordrer Dem på det kraftigste til at eksperimentere med forskellige placeringer af subwooferen, da små ændringer kan betyde store fordele med hensyn til lydgengivelsen. De kan yderligere eksperimentere med placering af subwooferen ved midlertidigt at placere den i Deres foretrukne lytteposition. Mens De spiller et kendt musikstykke, går De rundt i rummet, indtil De finder det sted, hvor lyden er bedst. Dette er en mulig placering for subwooferen. TERMINOLOGI OG INDSTILLINGER e TÆND-SLUK STILLING – Denne knap kan stilles i enten On eller Auto. Hvis knappen er på ”On”, er den konstant tændt. Hvis knappen stilles på “Auto”, vil subwooferen automatisk tænde, når den modtager et signal, og slukke nogle minutter efter, signalet er ophørt. r STYRKENIVEAU – Knappen justerer niveauet af subwooferens volumen. Man bør vælge en styrke, så subwooferens volumen passer til resten af audiosystemet. t FASE – Denne kontakt justerer bashøjttalerens fase i forhold til systemets andre højttalere fra 0 til +360 grader. u LAVFREKVENS FILTER – Denne kontrolknap justerer de lave frekvenser. Det er en trinløs justering fra 50Hz til 200Hz. Dette er den højeste frekvens, bashøjttaleren kan gengive. Når et eksternt filter bruges (i din hjemmeteater modtager) kan det interne filter omledes ved at dreje knappen helt til højre. i LINE IND/SUB IND – er RCA type LFE/stereo/mono indgange. Hvis man forbinder en subwoofer til en forforstærker/processor med en LFE eller subwoofer forforstærker udgang, trækkes en enkel RCA ledning til LFE/venstre indgang. 35bruger vejledning o WA PORT – til fremtidig brug. p STIK TIL NETLEDNING – Netledningen fra stikkontakten forbindes til denne indgang. Detanbefales altid at forbinde subwooferen til enoverspændings- eller linjesikring. Ledningen måikke forbindes til en spændingsudgang (med elleruden kontakt) på modtageren, da det kan skadebåde subwooferen og modtageren. a VEKSELSTRØMSELNET – Tænd og sluk for hovedelektriciteten med VEKSELSTRØMSELNETknappen. s STATUS INDIKATOR – Det LED som ses på forstærkerpanelet lyser blåt når subwooferen er igang. Hvis højttaleren står i auto og ikke modtageret signal, er lyset slukket.

TILSLUTNING AF MIRAGE

MX SUBWOOFER Advarsel: Afbryd al strømforsyning til systemet,før installationen påbegyndes. Vær helt sikkerpå, at ingen elektroniske komponenter ertilsluttet 220 volt. Undladelse heraf kanresultere i eventuel beskadigelse af systemet.

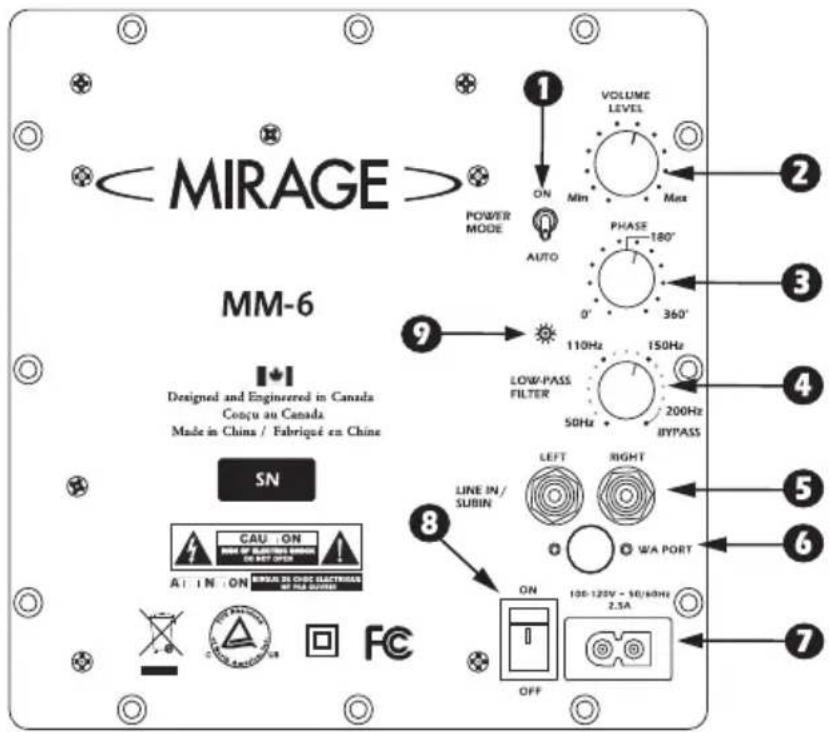

ELLER LFE 1 På bagsiden af modtageren/forforstærkeren er deret enkelt RCA stik markeret “Subwoofer/Pre-AmpOut”. Forbind en enkelt RCA ledning fra dette stiktil i LINE IN/SUB IN bag på bashøjttaleren. Derskal bruges en almindelig han-til-han RCA ledning.2 Når den enkelte i LINE IN/SUB IN forbindelse erlavet, kan MIRAGE MX bashøjttaleren tilsluttes enstikkontakt. Netstikket bag på modtageren kanikke bruges. Når højttaleren er sat i et netstik,tænder man på hovedkontakten.3 Se nedenfor for de endelige justeringer afsystemet. ENDELIGE JUSTERINGER AF SYSTEMET 1 Når hovedkontakten er blevet tændt, oghøjttaleren er blevet ”kørt til”, vælges den rigtigestilling for e POWER MODE, enten On eller Auto- afhængigt af Deres system. Hvis man vælgerAuto, betyder det, at højttaleren vil styre sig selv,så den vil tænde, når den modtager et audiosignal, og den vil slukke, hvis den i flere minutterikke har modtaget et signal. I On stillingen erbashøjttaleren konstant tændt. Hvis systemet ikkebruges i længere tid, anbefales det, atbashøjttaleren tages ud af netstikket. 36bruger vejledning 2 Juster r STYRKENIVEAUET på MIRAGE MX bashøjttaleren, så højttalerens styrke passer til det samlede systems styrke. Det giver en blød overgang mellem systemets høje og lave frekvenser. 3 Juster u LAVFREKVENS FILTERET på MIRAGE MX bashøjttaleren til dens frekvensområde passer sammen med de forreste højttaleres. Hvis crossover stilles for lavt, vil der være et gab mellem fronthøjttalernes frekvenssvar og subwooferens. Hvis crossover frekvensen stilles for højt, vil der dannes en fordobling af visse frekvenser, hvad der vil give musik en buldrende lyd. Hvis man har små satellit højttalere, er den passende crossover frekvens mellem 90 og 120 Hz. For reolhøjttalere mellem 70 og 90Hz, og for store crossover gulvhøjttalere mellem 40 og 70 Hz. Omledningspositionen bør bruges når der sluttes til en modtager med basdrift (så som i et digitalt surround sound filmssystem). Denne tilslutning overvinder crossover funktionen på MIRAGE MX subwooferen, hvilket tillader denne kontrol at blive håndteret af modtageren. 4 Juster t FASEKONTROLLEN, så bashøjttaleren er fuldt integreret med resten af audiosystemet. Denne kontrolknap får bashøjttaleren til at være i fase med resten af systemet. En bashøjttaler, der er ude af fase, vil enten lyde, som om den mangler bas eller dens tidsindstilling er forkert. Indstillingen bestemmes af lyttepositionen, rummets egenskaber og sammenspillet med MIRAGE MX subwooferen. At en højttaler er ude af fase betyder, at højttalerkeglen bevæger sig baglæns, når den skulle gå fremad i takt med de andre højttalere i systemet, hvilket fjerner visse frekvenser. Justering af fasekontrollen sikrer, at alle højttalerne bevæger sig i den rigtige retning på samme tid. 5 Det kan være nødvendigt at gentage trin 2, 3 og 4 for at finjustere systemet. Den rette blanding mellem højttalerne og subwooferen er vigtig for hele systemets lydkvalitet.

GARANTI UDEN FOR USA

Uden for Nordamerika kan garantien være ændret, så den er i overensstemmelse med stedlige regulativer. Spørg Deres lokale MIRAGE forhandler om enkelthederne i den BEGRÆNSEDE GARANTI, der gælder i Deres land.
