MANUALE UTENTE MM6 Mirage

1 Leggere le struzioni.
2 Conservare le istruzioni.
3 Attenersi a tutti gli avertimenti.
4Seguire toutes leistruzioni.
5 Non usare acqua in prossimità dell'apparechiatura.
6 Pulire utilizzando solo un panno morbido.
7 Assicurarsi che le aperture per la ventilazione non siano bloccate. Seguire le istruzioni di montaggio fornite dal fabbricante.
8 Evitare che il montaggio avvenga in vicinanza di fonti di calore tipo radiatori, diffusori di aria calda, stufe od altri apparecchi che generano calore (inclusi gli amplificatori).
9 Proteggere la funzione di sicurezza offerta alla spina polarizzata o dallo spinotto di terra. Una spina polarizzata è dotata di due lame di cui una più larga dell'altra, nelleuno spinotto di terra ha due lame e un terzo polo di messa a terra. La lama più ampia o il terzo polo servono a tutelare l'incomità dell'utilizzatore. Se la spina in dotazione non corrisponde alla presa di corrente, rivolgersi a un elettricista perché vengano eseguite le modifiche necessarie.
10 Evitare che il cavo di alimentazione sia calpestato o compresso soprattutto in corrispondenza di spine, prese di corrente o punti di fuoriuscita dall'apparecchio.
11 Utilizzare solo i dispositivi di collegamento/accessori specificati dal fabbricante.
12 Utilità e l'apparecchio solo con carrelli, sostegni, treppiedi, staffe o tavoli specificati dal fabbricante o venduti unitamente all'apparecchio stesso. L'utilizzo di un carrello richiede particolare attenzione negli spostamenti per evitare infortuni causati da un eventuale ribaltamento.
13 Scollegare l'apparecchio alla presa di corrente in caso di temporali con fulmini o di mancato utilizzato per un lungo periodo.

14 Rivolgersi a personale di assistenza qualificato. L'assistenza si rende necessaria ognialvolta l'apparecchio si stato danneggiato, come nel caso di danneggiamento alla spina o al cavo di alimentazione, versamento di liquido o caduta di oggetti sopra l'unità, esposizione dell'apparecchio a pioggia o umidità, funzionamento irregolare o caduta occidentale.
15 Non esporre l'apparecchio a sgociolamenti o spruzzi ed evitare di appoggiarvi sopra oggetti contenti liquido, come vasi da fiori.
16 Per scollegare completeness l'apparecchio dall'alimentazione elettrica a corrente alternata, disinserire la spina dall'adattatore CA.
17 La spina del cavo di alimentazione restera pronta per il funzionamento.

AVVERTIMENTO: per ridurre il rischio di incendio o scossa elettrica, evitare di esporre l'apparecchio a pioggia od umidità.

Il simbolo del lampo a punta di frezza entro un triangolo equilaterale intende allertare l'utilizzatore al fatto che la presenza di "tensione pericolosa" priva di isolamento all'interno del prodotto cui èssere sufficiente per determinare rischio di scosse elettriche alle persona.

Il punto esclamativo entro un triangolo equilaterale intende allertare l'utilizzatore al fatto che importanti istruzioni sul funzionamento e la manutenzione sono contente nel materiale informativo che accompagna l'apparecchio.

INTRODUZIONE

Congratulations per il recente acquisto degli altoparanti MIRAGE®! Tecnologia esclusiva abbinata a fabbricazione di alta qualità vi permetteranno di godere alungo una riproduzione musica partelormente naturale ed accurata. Scopo di questo manuale è di aiutarvi ad ottimizzato e mantenere un rendimento elevato per un ascolto piacevole. Si consiglia di leggere attendamente tutte le istruzioni per effettuire un'installazione corretta ed ottenere, quando, un buon funzionamento.

PROFILO DELL'AZIENDA

Gli altoparlianti MIRAGE sono il risultato di una ricerca approffondita per riproduzioni sonore accurate e rappresentano la的技术a più avanzata in termini di design e prestazione. L'utilizzo delle migliorie componenti e di materiali pregiati per il mobile, insieme a sofisticatore procedure di fabbricazione e controlo qualitativo, assicurano rendimento eccezionale per molti anni e un alto livello di godimento per l'ascoltatore.

FASE DI COLLAUDO

Si suggerisce in modo particolare di non far funzionare gli altoparanti MIRAGE al massimo della capacité sono a quando non sia stata messa a punto la fase di collaudo. Nel corso di但这a fase, della durata di circa 50 ore, il compact disc player delve essere impostato sul modo Repeat nelle viene suonato un CD ad ampia gamma dinamica, e a livelli normali di ascolto.

CURA DEL MOBILE

La tecnia artigianale con cui è stato realizzato e rifinito il mobile è particolaremente precisa. Per togliere la polvere o eventuali impronte, ricorrere ad un panno morbido e asciutto. Evitare l'uso di carta assorbente od altri materiali abrasivi che potrebbero danneggiare la finitura.

ANNOTAZIONE: si consiglia di conservare la scatola e l'imballaggio deiprodotti MIRAGE per proteggerli in caso di spostamento od invio pervirparazione ad un centro di assistenza tecnica. Il centro che riceve un prodotto danneggiato, o spedito dall'utente in un contentatore diverso daquello originale, procedera a ripararlo, sottomorlo a revisione e rispedirlo a carico del destinatario.

COLLOCAZIONE DEL SUBWOOFER

Perché il nuovo subfwooer MIRAGE funzioni bene, è esseniziale che si trovi in una collocazione corretta. Le tre collocazioni più comuni sono: in un angolo della stanza (ma può derivarne un suono rimbombante o una presenza eccessiva diasse frequenze), lungo una parete ma lontano dall'angolo (risposta dei bassi soddisfacente, con maggior fedeltà rispetto alla posizione ad angolo), oppure accanto ad un altoparlante anteriore (ne risulta migliorata la pescolanza con l'altoparlante anteriore, a spese del volume complessivo). S'incoraggio l'ascoltatore a

collocare il subwoofer in posizioni diverse, dato cheanche leggeri cambiamenti possono incidere favorevolmente sull'effetto audio. Per un'ulteriore verifica, installare il subwoofer in modo provvisorio nella posizione d'ascolto principale e, facendo suonare un brano musicale più conosciuto, camminare nella stanza fino ad individuare il punto d'ascolto più indicato. Potrebbe essere quello un modo per scegliere la collocazione giusta del subwoofer.

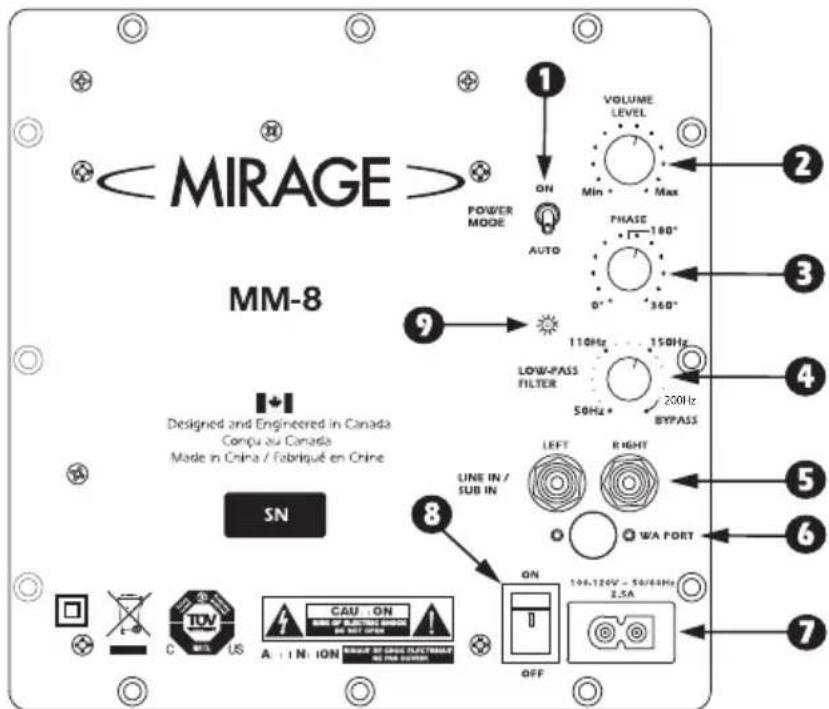

TERMINOLOGIA E COMANDI

1 MODO DI POTENZA (POWER MODE) - L'interruttore cui èsso essere impostato su "On" o "Auto". Nella posizione "On" è sempre acceso. Se l'interruttore è regolato su "Auto", il subwoofer alla presenza di un segnale - si accende e spegne automaticamente dopo vari minuti alla fine trasmissione del segnale stesso.
LIVELLO VOLUMI - La manopola del volume cui estere regolata per controllare il livello uscita subwoofer. Il livello prescelto dovrebbe permettere al subwoofer di miscelare la propria uscita audio con那一 bella complessiva del systema.
3FASE - Con quello interruptore si regolano le variazioni di fase del subwoofer in rapporto alla risposta degli altoparlanti delsystema, passando da 0 a +360 gradi.
FILTRO PASSA-BASSO - Questo commando permette di regolare il filtrlo passa-basso. Si più effettuare un numero illimitato di regolazioni da 50Hz a 200HZ, e determinare in tal modo la frequenza più alta che verrà riprodotta dal subwoofer. Quando si usa un filtrlo esterno (nel ricevitore del vostro home theatre) il filtrlo interno più essereere bypassato girando la manopola completeness verso destra.
INGRESSO LIVELLO LINEA/INGRESSO SUBWOOFER - Sono ingressi tipo RCA, LFE (emissione basse frequenze)/stereomono. Nel collegare il subwoofer ad un processore/preamplificatore con livello di uscita LFE o subwoofer, assicurare un singolo cavo d'interconnessione RCA all'ingresso LFE/sinistro.
WA PORT - Da usare in futuro.
7 CONNETTORE DEL CAVO DI ALIMENTAZIONE - Collegare il cavo di alimentazione alla presa CA a questo ingresso. Si raccomanda sempre di collegare il subwoofer ad un protettore contro sovratensioni o ad un condizionatore di rete.

AC MAINS - Accendere/spegnere l'alimentazione di rete con l'interruttore AC MAINS.
9 INDICATORE DI STATO - Il LED situato sul pannello dell' amplificatore emettera una luce blu quando il subwoofer sta funzionando. Se il systeme è regolato sul modo Auto e non riceve alcun segnale, la spia rimane spenta.

Avvertimento: Spagnere completeness
l'impiano prima di effettuare qualsiasi collegamento. Controllare attendamente che tutte le componenti elettroniche siano collegate ad una sorgente di alimentazione A.C. Questo controllo permette di evitare danni all'impianto.

METODO 1 - RCA - INGRESSO SUBWOOFER PER APPLICATIONI AUDIO EFFETTO CINEMA OD EMISSIONE BASSE FREQUENZE

1 Sul retro del ricevitore/pre-amplificatore è situato un unico jack di tipo RCA marcato "Subwoofer/Pre-Amp Out". Collegare un singolo cavo RCA da quel jack all'ingresso LINE IN/SUB IN sul retro del subwoofer. Utilizzato un cavo standard RCA maschio-spina maschio.
2 Effettuato il singolo ⑤ collegamento stereo LINE IN/SUB IN, innestare il subwoofer MIRAGE in una presa CA. Non utilizzato la presa CA sul retro del ricevitore. Completato il collegamento del sistema, attivare la corrente posizionando l'interruttore principale di alimentazione su On.
3 Vedere la sezione sottoriportata, Messa a Punto Finale del Sistema.

MESSA A PUNTO FINALE DEL SISTEMA

1 Una volta attivato l'interruttore principale di alimentazione e completato l'adattamento del sistema, posizionare l'interruttore del modo POWER ① su ON od AUTO, a seconda del sistema. La selezione AUTO lascerà l'unità nel modo di autorilevazione, per cui se l'implanto rileva un segnale audio si accende da solo e si spegne dopo vari minuti, nelle nella posizione On il subwoofer rimane sempre acceso. Qualora l'implanto non venisse utilizzato per un periodo di tempo prolongato, si raccomanda di staccare il subwoofer alla presa CA.
2 Regolare il LIVELLO VOLUMI sul subwoofer MIRAGE affinché il volume del subwoofer corrisponda al volume generale del sistema. Questo intervento assicura una transizione omogenea tra basse ed alte frequenze.
3 Regolare il FILTRO PASSA-BASSO sul subwoofer MIRAGE di modo che la gamma di frequenze del subwoofer risultiti ben mescolata conQLlla degli altoparanti anteriors. Impostare la freuenza crossover troppo bassa finirà col generate una lacuna tra la freuenza di risposta degli speaker anteriors eQLlla del subwoofer,mente impostare la freuenza crossover troppo alta finirà col raddoppiare certe freuenza e generare un suono rimbombante. Quando si utilizzato altoparanti satelliti piccoli,la freuenza crossover corretta dovrebbe essere compresa tra 90Hz e 120Hz per gli altoparanti da scaffale tra 70Hz e 90Hz ,e nel caso di grande altoparanti da pavimento tra 40Hz e 70Hz .Usare la posizione Bypass quando si collega ad un ricevitore con gestione dei bassi (come in unsystema da cinema con suono surround digitale).Questa connessione rende inutile la funzionalità del crossover sul subwoofer sMIRAGE,consentendo che questo commande venga gestito dal ricevitore.

4 Regolare il COMANDO FASE in modo che il subwoofer venga ad integrarsi Completely col resto del systema audio. Questo lavoro permette al subwoofer di funzionare in fase col resto del systema, in quanto unsystema fuori fase genera una riproduzione audio che pare mancare di bassi o di sincronismo. L'impostazione verrà determinata alla posizione di ascolto,oltre che dalle caratteristiche della stanza e nella sua interazione col subwoofer MIRAGE.Per altoparlante fornati s'intende un cono d'altoparlante che si sposta verso l'interno invece che verso I'esterno,come avviene con gli altri altoparlanti del systema, col risultato che certe frequenze sono cancellate.Regolando il lavoro Phase,si riesce a far si che tutti gli altoparlanti funzionino conteporaneamente nella medesima direzione.
5 Puo darsi che i punti 2,3 e 4 debbano essere ripetuti per meglio sintonizzare il systema. è essenziale reperire una giusta mescolanza tra altoparlanti e subwoofer per ottimizzare la prestazione complessiva dell'impiano.

GARANZIA AL DI FUORI DEGLI STATI UNITI

Al di fuori del Nord America, la garanzia può essere per rispondere allanormativa locale. Informatevi presso il venditore di prodotti MIRAGE per ulteriori dettagli circa la GARANZIA LIMITATA in vigore nel vosto paese.

GARANZIA NEGLI STATI UNITI E IN CANADA

Consultare i dati relativi alla garanzia riportati a tergo.
