MM8 - Subwoofer Mirage - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer
Marca	Mirage
Modello	MM8
Altoparlante	8 pollici (stima dal modello)
Alimentazione	100-120 V ~ 50/60 Hz, 2,5 A
Consumo elettrico	2,5 A max
Modalità di alimentazione	On (funzionamento continuo) e Auto (standby automatico)
Regolazione del volume	Comando rotativo (min a max)
Regolazione di fase	0° a +360°
Filtro passa-basso	50 Hz a 200 Hz, con posizione Bypass
Ingressi audio	1 x RCA LFE/mono/stereo (LINE IN/SUB IN)
Porta WA	Per uso futuro
Indicatore di stato	LED blu acceso in funzionamento, spento in standby
Rodaggio consigliato	50 ore a livello medio
Manutenzione	Pulire con un panno morbido e asciutto
Garanzia	5 anni altoparlante, 3 anni amplificatore (Canada/USA)
Sicurezza	Spina polarizzata, scollegare durante i temporali, protezione dall'umidità

Domande frequenti - MM8 Mirage

Come collegare il subwoofer Mirage MM8 ?

Utilizzare un cavo RCA per collegare l'uscita Subwoofer/Pre-Amp Out del ricevitore all'ingresso LINE IN/SUB IN del subwoofer. Quindi collegare il cavo di alimentazione a una presa di corrente (evitare le prese del ricevitore).

Qual è il periodo di rodaggio consigliato ?

Si consiglia di far funzionare il subwoofer a un livello di ascolto medio per circa 50 ore prima di utilizzarlo a piena potenza.

Come regolare il volume del subwoofer ?

Ruotare il comando VOLUME LEVEL sul pannello posteriore per regolare la potenza di uscita. Idealmente, il livello deve armonizzarsi con quello degli altri diffusori.

Come regolare la fase ?

Utilizzare il comando PHASE (0° a +360°) per sincronizzare il movimento della membrana con gli altri diffusori. Una buona regolazione evita l'annullamento delle frequenze basse.

Come regolare il filtro passa-basso ?

Ruotare il comando LOW-PASS FILTER tra 50 Hz e 200 Hz. Per un ricevitore con gestione dei bassi, utilizzare la posizione Bypass.

Cosa indica il LED blu ?

Il LED blu indica che il subwoofer è acceso e in funzione. Se è spento, l'apparecchio è in modalità Auto e attende un segnale.

Come funziona la modalità Auto ?

In modalità Auto, il subwoofer si accende automaticamente quando viene rilevato un segnale audio e va in standby dopo alcuni minuti senza segnale.

Dove posizionare il subwoofer ?

Le posizioni comuni sono: in un angolo (resa più potente), contro una parete (più equilibrato), o vicino a un diffusore anteriore. Testare diverse posizioni per ottimizzare la resa.

Come pulire il subwoofer ?

Pulire il mobile con un panno morbido e asciutto. Evitare prodotti abrasivi e salviette di carta che potrebbero danneggiare la finitura.

Cosa fare in caso di problemi audio o guasto ?

Verificare prima i collegamenti e le impostazioni. Se il problema persiste, contattare un tecnico qualificato o il servizio post-vendita Mirage. Non tentare di riparare da soli.

MANUALE UTENTE MM8 Mirage

1 Leggere le istruzioni.
2 Conservare le istruzioni.
3 Attenersi a tutti gli avvertimenti.
4 Seguire tutte le istruzioni.
5 Non usare acqua in prossimità dell'apparecchiatura.
6 Pulire utilizzando solo un panno morbido.
7 Assicurarsi che le aperture per la ventilazione non siano bloccate. Seguire le istruzioni di montaggio fornite dal fabbricante.
8 Evitare che il montaggio avvenga in vicinanza di fonti di calore tipo radiatori, diffusori di aria calda, stufe od altri apparecchi che generano calore (inclusi gli amplificatori).
9 Proteggere la funzione di sicurezza offerta dalla spina polarizzata o dallo spinotto di terra. Una spina polarizzata è dotata di due lame di cui una più larga dell'altra, mentre uno spinotto di terra ha due lame e un terzo polo di messa a terra. La lama più ampia o il terzo polo servono a tutelare l'incolumità dell'utilizzatore. Se la spina in dotazione non corrisponde alla presa di corrente, rivolgersi a un elettricista perché vengano eseguite le modifiche necessarie.
10 Evitare che il cavo di alimentazione sia calpestato o compresso soprattutto in corrispondenza di spine, prese di corrente o punti di fuoriuscita dall'apparecchio.
11 Utilizzare solo i dispositivi di collegamento/accessori specificati dal fabbricante.
12 Utilizzare l'apparecchio solo con

carrelli, sostegni, treppiedi, staffe o tavoli specificati dal fabbricante o venduti unitamente all'apparecchio

stesso. L'utilizzo di un carrello richiede particolare attenzione negli spostamenti per evitare infortuni causati da un eventuale ribaltamento.

13 Scollegare l'apparecchio dalla presa di corrente in caso di temporali con fulmini o di mancato utilizzo per un lungo periodo.

14 Rivolgersi a personale di assistenza qualificato. L'assistenza si rende necessaria ognivalvolta l'apparecchio sia stato danneggiato, come nel caso di danneggiamento alla spina o al cavo di alimentazione, versamento di liquido o caduta di oggetti sopra l'unità, esposizione dell'apparecchio a pioggia o umidità, funzionamento irregolare o caduta accidentale.
15 Non esporre l'apparecchio a sgocciolamenti o spruzzi ed evitare di appoggiarvi sopra oggetti contenenti liquido, come vasi da fiori.
16 Per scollegare completamente l'apparecchio dall'alimentazione elettrica a corrente alternata, disinserire la spina dall'adattatore CA.
17 La spina del cavo di alimentazione resterà pronta per il funzionamento.

AVVERTIMENTO : per ridurre il rischio di incendio o scossa elettrica, evitare di esporre l'apparecchio a pioggia od umidità.

Il simbolo del lampo a punta di freccia entro un triangolo equilaterale intende allertare l'utilizzatore al fatto che la presenza di "tensione pericolosa" priva di isolamento all'interno del prodotto può essere sufficiente per determinare rischio di scosse elettriche alle persone.

Il punto esclamativo entro un triangolo equilaterale intende allertare l'utilizzatore al fatto che importanti istruzioni sul funzionamento e la manutenzione sono contenute nel materiale informativo che accompagna l'apparecchio.

INTRODUZIONE

Congratulazioni per il recente acquisto degli altoparlanti MIRAGE®! Tecnologia esclusiva abbinata a fabbricazione di alta qualità vi permetteranno di godere alungo una riproduzione musicale particolarmente naturale ed accurata. Scopo di questo manuale è di aiutarvi ad ottimizzare e mantenere un rendimento elevato per un ascolto piacevole. Si consiglia di leggere attentamente tutte le istruzioni per effettuare un'installazione corretta ed ottenere, quindi, un buon funzionamento.

PROFILO DELL'AZIENDA

Gli altoparlanti MIRAGE sono il risultato di una ricerca approfondita per riproduzioni sonore accurate e rappresentano la tecnica più avanzata in termini di design e prestazione. L'utilizzo delle migliori componenti e di materiali pregiati per il mobile, insieme a sofisticate procedure di fabbricazione e controllo qualitativo, assicurano rendimento eccezionale per molti anni e un alto livello di godimento per l'ascoltatore.

FASE DI COLLAUDO

Si suggerisce in modo particolare di non far funzionare gli altoparlanti MIRAGE al massimo della capacità fino a quando non sia stata messa a punto la fase di collaudo. Nel corso di questa fase, della durata di circa 50 ore, il compact disc player deve essere impostato sul modo Repeat mentre viene suonato un CD ad ampia gamma dinamica, e a livelli normali di ascolto.

CURA DEL MOBILE

La tecnica artigianale con cui è stato realizzato e rifinito il mobile è particolarmente precisa. Per togliere la polvere o eventuali impronte, ricorrere ad un panno morbido e asciutto. Evitare l'uso di carta assorbente od altri materiali abrasivi che potrebbero danneggiare la finitura.

ANNOTAZIONE: si consiglia di conservare la scatola e l'imballaggio deiprodotti MIRAGE per proteggerli in caso di spostamento od invio perriparazione ad un centro di assistenza tecnica. Il centro che riceve unprodotto danneggiato, o spedito dall'utente in un contenitore diverso daquello originale, procederà a ripararlo, sottoporlo a revisione e rispedirlo a carico del destinatario.

COLLOCAZIONE DEL SUBWOOFER

Perché il nuovo subfwooer MIRAGE funzioni bene, è essenziale che si trovi in una collocazione corretta. Le tre collocazioni più comuni sono: in un angolo della stanza (ma può derivarne un suono rimbombante o una presenza eccessiva di basse frequenze), lungo una parete ma lontano dall'angolo (risposta dei bassi soddisfacente, con maggior fedeltà rispetto alla posizione ad angolo), oppure accanto ad un altoparlante anteriore (ne risulta migliorata la mescolanza con l'altoparlante anteriore, a spese del volume complessivo). S'incoraggia l'ascoltatore a

collocare il subwoofer in posizioni diverse, dato che anche leggeri cambiamenti possono incidere favorevolmente sull'effetto audio. Per un'ulteriore verifica, installare il subwoofer in modo provvisorio nella posizione d'ascolto principale e, facendo suonare un brano musicale già conosciuto, camminare nella stanza fino ad individuare il punto d'ascolto più indicato. Potrebbe essere questo un modo per scegliere la collocazione giusta del subwoofer.

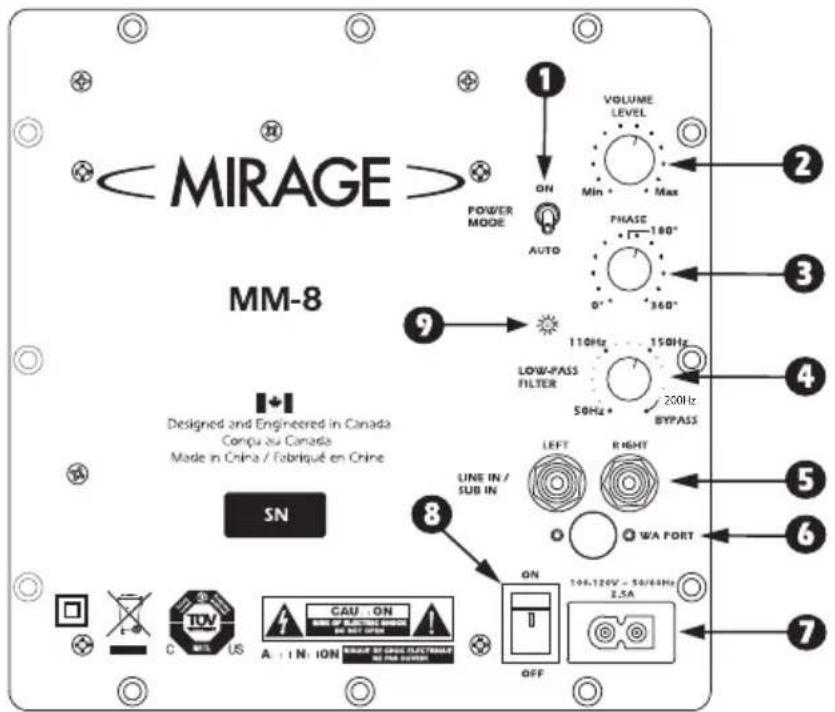

TERMINOLOGIA E COMANDI

1 MODO DI POTENZA (POWER MODE) – L'interruttore può essere impostato su "On" o "Auto". Nella posizione "On" è sempre acceso. Se l'interruttore è regolato su "Auto", il subwoofer - alla presenza di un segnale - si accende e spegne automaticamente dopo vari minuti dalla fine trasmissione del segnale stesso.
2 LIVELLO VOLUMI – La manopola del volume può essere regolata per controllare il livello uscita subwoofer. Il livello prescelto dovrebbe permettere al subwoofer di miscelare la propria uscita audio con quella complessiva del sistema.
3 FASE – Con questo interruttore si regolano le variazioni di fase del subwoofer in rapporto alla risposta degli altoparlanti del sistema, passando da 0 a +360 gradi.
4 FILTRO PASSA-BASSO – Questo commando permette di regolare il filtro passa-basso. Si può effettuare un numero illimitato di regolazioni da 50Hz a 200HZ, e determinare in tal modo la frequenza più alta che verrà riprodotta dal subwoofer. Quando si usa un filtro esterno (nel ricevitore del vostro home theatre) il filtro interno può essere bypassato girando la manopola completamente verso destra.
5 INGRESSO LIVELLO LINEA/INGRESSO SUBWOOFER – Sono ingressi tipo RCA, LFE (emissione basse frequenze)/stereo/mono. Nel collegare il subwoofer ad un processore/preamplificatore con livello di uscita LFE o subwoofer, assicurare un singolo cavo d'interconnessione RCA all'ingresso LFE/sinistro.
⑥ WA PORT – Da usare in futuro.
⑦ CONNETTORE DEL CAVO DI ALIMENTAZIONE – Collegare il cavo di alimentazione dalla presa CA a questo ingresso. Si raccomanda sempre di collegare il subwoofer ad un protettore contro sovratensioni o ad un condizionatore di rete.

8 AC MAINS – Accendere/spegnere l'alimentazione di rete con l'interruttore AC MAINS.
9 INDICATORE DI STATO – Il LED situato sul pannello dell'amplificatore emetterà una luce blu quando il subwoofer sta funzionando. Se il sistema è regolato sul modo Auto e non riceve alcun segnale, la spia rimane spenta.

Avvertimento: Spegnere completamente l'impianto prima di effettuare qualsiasi collegamento. Controllare attentamente che tutte le componenti elettroniche siano collegate ad una sorgente di alimentazione A.C. Questo controllo permette di evitare danni all'impianto.

METODO 1 – RCA – INGRESSO SUBWOOFER PER APPLICAZIONI AUDIO EFFETTO CINEMA OD EMISSIONE BASSE FREQUENZE

1 Sul retro del ricevitore/pre-amplificatore è situato un unico jack di tipo RCA marcato "Subwoofer/Pre-Amp Out". Collegare un singolo cavo RCA da quel jack all'ingresso 5 LINE IN/SUB IN sul retro del subwoofer. Utilizzare un cavo standard RCA maschio-spina maschio.
2 Effettuato il singolo ⑤ collegamento stereo LINE IN/SUB IN, innestare il subwoofer MIRAGE in una presa CA. Non utilizzare la presa CA sul retro del ricevitore. Completato il collegamento del sistema, attivare la corrente posizionando l'interruttore principale di alimentazione su On.
3 Vedere la sezione sottoriportata, Messa a Punto Finale del Sistema.

MESSA A PUNTO FINALE DEL SISTEMA

1 Una volta attivato l'interruttore principale di alimentazione e completato l'adattamento del sistema, posizionare l'interruttore del modo POWER ① su ON od AUTO, a seconda del sistema. La selezione AUTO lascerà l'unità nel modo di autorilevazione, per cui se l'impianto rileva un segnale audio si accende da solo e si spegne dopo vari minuti, mentre nella posizione On il subwoofer rimane sempre acceso. Qualora l'impianto non venisse utilizzato per un periodo di tempo prolungato, si raccomanda di staccare il subwoofer dalla presa CA.
2 Regolare il ② LIVELLO VOLUMI sul subwoofer MIRAGE affinché il volume del subwoofer corrisponda al volume generale del sistema. Questo intervento assicura una transizione omogenea tra basse ed alte frequenze.
3 Regolare 4 il FILTRO PASSA-BASSO sul subwoofer MIRAGE di modo che la gamma di frequenze del subwoofer risulti ben mescolata con quella degli altoparlanti anteriori. Impostare la frequenza crossover troppo bassa finirà col generare una lacuna tra la frequenza di risposta degli speaker anteriori e quella del subwoofer, mentre impostare la frequenza crossover troppo alta finirà col raddoppiare certe frequenze e generare un suono rimbombante. Quando si utilizzano altoparlanti satelliti piccoli, la frequenza crossover corretta dovrebbe essere compresa tra 90Hz e 120Hz, per gli altoparlanti da scaffale tra 70Hz e 90Hz, e nel caso di grandi altoparlanti da pavimento tra 40Hz e 70Hz. Usare la posizione Bypass quando si collega ad un ricevitore con gestione dei bassi (come in un sistema da cinema con suono surround digitale). Questa connessione rende inutile la funzionalità del crossover sul subwoofers MIRAGE, consentendo che questo comando venga gestito dal ricevitore.

4 Regolare 3 il COMANDO FASE in modo che il subwoofer venga ad integrarsi completamente col resto del sistema audio. Questo comando permette al subwoofer di funzionare in fase col resto del sistema, in quanto un sistema fuori fase genera una riproduzione audio che pare mancare di bassi o di sincronismo. L'impostazione verrà determinata dalla posizione di ascolto, oltre che dalle caratteristiche della stanza e dalla sua interazione col subwoofer MIRAGE. Per altoparlante fuori fase s'intende un cono d'altoparlante che si sposta verso l'interno invece che verso l'esterno, come avviene con gli altri altoparlanti del sistema, col risultato che certe frequenze sono cancellate. Regolando il comando Phase, si riesce a far si che tutti gli altoparlanti funzionino conteporaneamente nella medesima direzione.

5 Può darsi che i punti 2,3 e 4 debbano essere ripetuti per meglio sintonizzare il sistema. È essenziale reperire una giusta mescolanza tra altoparlanti e subwoofer per ottimizzare la prestazione complessiva dell'impianto.

GARANZIA AL DI FUORI DEGLI STATI UNITI

Al di fuori del Nord America, la garanzia può cambiare per rispondere allanormativa locale. Informatevi presso il venditore di prodotti MIRAGE per ulteriori dettagli circa la GARANZIA LIMITATA in vigore nel vostro paese.

GARANZIA NEGLI STATI UNITI E IN CANADA

Consultare i dati relativi alla garanzia riportati a tergo.
