MODE D'EMPLOI MM8 Mirage
1 Lire les instructions
2 Conserver les instructions
3 Observer les mises en garde
4 Suivre les instructions
5 Ne pas utiliser près d'un plan d'eau
6 Nettoyer avec un chiffon sec.
7 Ne pas obstruer ou recouvrir les fentes et les ouvertures de l'enceinte. Installer conformément aux instructions du fabricant.
8 Ne pas placer l'appareil à proximité d'une source de chaleur telles que radiateurs, bouches d'air chaud, cuisinières ou autres.
9 Ne PAS faire échec aux fins de protection de la fiche polarisée. Le cordon d'alimentation de l'appareil peut être muni d'une fiche polarisée (fiche avec lames de largeur différente). Une telle fiche ne peut être introduite dans la prise que dans un seul sens. Il s'agit là d'une importante caractéristique de sécurité. Si la fiche ne peut être insérée à fond dans la prise, l'inverser et essayer à nouveau. Si cela ne règle pas le problème, communiquer avec un électricien pour faire remplacer la prise.
10 Le cordon d'alimentation devrait être placé de manière à prévenir tout risque d'écrasement ou de pincement par des objets. Apporter une attention toute particulière aux points de connexion et de branchement.
11 N'utiliser que les accessoires recommandés par le fabricant.
12 N'utiliser qu'avec un chariot, base,
trépied, support ou table recommandé par le fabricant. Si un chariot est utilisé, faire preuve de prudence lors du déplacement du chariot afin de prévenir tout risque de blessure entraîné par le basculement des enceintes.
13 Débrancher le cordon d'alimentation pendant les orages ou s'il est prévu que l'appareil ne sera pas utilisé pendant une longue période.
14 Confier toute réparation à un technicien qualifié. Une révision s'impose lorsque l'appareil a été endommagé d'une manière ou d'une autre : cordon d'alimentation ou fiche endommagé, déversement de liquide ou introduction d'un objet dans l'appareil, exposition à la pluie ou à une humidité excessive, non fonctionnement ou chute de l'appareil.
15 Protéger l'appareil contre les risques d'éclaboussures et s'assurer qu'aucun objet rempli de liquide, tel un vase, ne soit placé dessus.
16 Pour s'assurer que l'appareil n'est pas sous tension, débrancher le cordon d'alimentation de la prise secteur.
17 Positionner l'appareil de manière que la fiche du cordon d'alimentation soit aisément accessible.
AVERTISSEMENT : Afin de réduire le risque d'incendie et de choc électrique, ne pas exposer l'appareil à la pluie ou à une humidité excessive.
L'éclair à extrémité fléchée placé dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur la présence d'une « tension potentiellement dangereuse » et non isolée se trouvant dans les limites du coffret de l'appareil dont la puissance est suffisante pour constituer un risque important d'électrocution.
Le point d'exclamation placé dans un triangle équilatéral sert à attirer l'attention de l'utilisateur sur d'importantes instructions relatives au fonctionnement et à l'entretien (dépannage) dans le manuel qui accompagne l'appareil.
AVANT-PROPOS
Nous vous félicitons d'avoir choisi les enceintes acoustiques MIRAGE® ! La technologie exclusive à MIRAGE et la haute qualité de ses procédés de fabrication vous permettront de tirer plaisir, de longues années durant, d'une restitution musicale aussi naturelle que précise. Les conseils donnés dans ce manuel vous aideront à obtenir et à maintenir un rendement optimal et, par conséquent, une entière satisfaction. Veuillez donc lire attentivement toutes les instructions pour vous assurer que vos enceintes sont installées de la manière appropriée et qu'elles fonctionnent correctement.
BREF HISTORIQUE DE L'ENTREPRISE
Les enceintes MIRAGE sont le résultat de recherches poussées dans les domaines de la restitution sonore et représentent la fine pointe en matière de conception et de rendement des haut-parleurs. Les composants et les matériaux de la meilleure qualité, de pair avec les techniques de fabrication et de contrôle de qualité les plus évoluées qui soient, sont garants de longues années de performance exceptionnelle et de plaisir musical.
PÉRIODE DE RODAGE
Nous vous recommandons fortement de résister à la tentation de faire fonctionner immédiatement les enceintes MIRAGE à leur pleine puissance. N'essayez pas divers positionnements et ne procédez pas à des tests d'écoute avant que les enceintes ne soient bien rodées. Le processus est tout simple : mettez votre lecteur de disques compacts en mode répétition et faites jouer un CD avec une dynamique étendue, à un niveau d'écoute moyen, durant une période d'environ 50 heures.
ENTRETIEN DU COFFRET
Toute une somme d'expertise et de soins a présidé à la construction et à la finition des coffrets de vos enceintes. Essuyez-les régulièrement avec un chiffon doux et sec pour éliminer la poussière et les marques de doigts. Évitez les essuie-tout en papier et les produits abrasifs - ils pourraient abîmer le fini.
NOTA : Conservez le carton et les matières d'emballage en vue de protéger les enceintes dans l'éventualité où il deviendrait nécessaire de les expédier à un centre de service pour fins de réparation. Tout appareil qui est expédié par l'utilisateur dans un emballage autre que celui d'origine et qui serait reçu endommagé, sera réparé, remis en état et emballé pour expédition aux frais de l'utilisateur.
POSITIONNEMENT DE L'ENCEINTE D'EXTRÊMES- GRAVES
Le positionnement de l'enceinte d'extrêmes-graves est d'importance critique pour son rendement acoustique. Les trois positions les plus communes sont : dans un coin (ce qui peut conférer un rendu "caverneux" et ou trop accentué), contre un mur mais loin d'un coin (ce qui confère un rendu acceptable, avec plus de fidélité que dans un coin) ou près d'un haut-parleur avant (ce qui donne un bon rendu, mais avec moins de dynamisme). Si, après l'installation, le rendu vous semble laisser à désirer, faites l'essai de divers positionnements. Aussi surprenant que cela puisse paraître, un déplacement de quelques pouces peut considérablement modifier le rendu sonore en basse fréquence. Pour tester le positionnement de l'enceinte d'extrêmes-graves, installez temporairement l'enceinte dans votre position d'écoute et en écoutant à une pièce de musique, faites le tour de la pièce jusqu'à ce que vous ayez repéré la position offrant le meilleur rendu sonore.

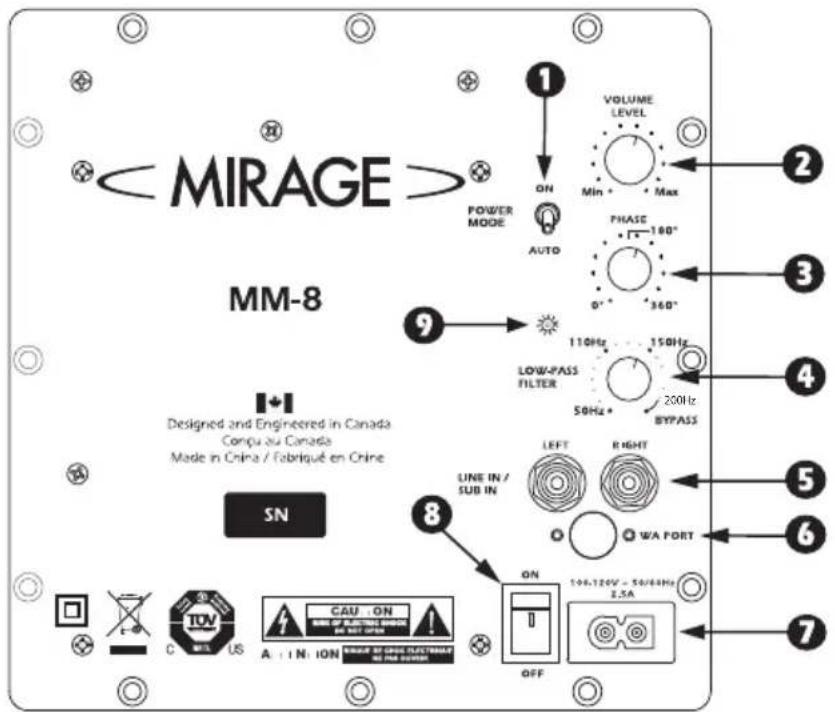

TERMINOLOGIE ET COMMANDES
1 MODE D'ALIMENTATION – Ce commutateur peut être réglé sur la position « On » ou « Auto ». S'il est sur la position « On », l'enceinte demeure en marche en permanence. Par ailleurs, lorsque le commutateur est sur la position « Auto », l'enceinte se met en marche dès qu'un signal lui est acheminé et se met automatiquement hors marche quelques minutes après qu'aucun signal ne lui ait été appliqué.
2 COMMANDE DE VOLUME – Permet d'ajuster la puissance de sortie de l'enceinte. Le niveau choisi devrait idéalement permettre que le signal des extrêmes-graves s'harmonise avec celui des autres enceintes.
3 COMMANDE DE PHASE – Cela permet un réglage fin de la réponse en phase de l'enceinte d'extrêmes-graves de manière à l'apparier à celle des autres enceintes. La plage de réglage s'étend de 0 degré à +360 degrés.
4 FILTRE PASSE-BAS – Cette commande permet de régler la fréquence plafond du filtre passe-bas. La plage de réglage s'étend de 50 Hz à 200 Hz. Ce réglage détermine la plus haute fréquence que l'enceinte d'extrêmes-graves reproduira. En utilisant un filtre externe (dans le récepteur de votre cinéma maison), le filtre interne peut être contourné en tournant le bouton complètement à droite.
5 ENTRÉE LIGNE/EXTRÊMES-GRAVES – Entrées LFE/monaurale/stéréo de type RCA. Si l'enceinte est connectée à un préampli/processeur muni d'une sortie LFE ou de préampli d'extrêmes-graves, connectez un seul câble RCA à la prise LFE/canal gauche.
6 PORT WA – Pour utilisation future.
⑧ SECTEUR ALTERNATIF – Activez et désactivez l'alimentation secteur au moyen de l'interrupteur de secteur alternatif (AC MAINS).
9 VOYANT D'ÉTAT — La DEL se trouvant sur le panneau de l'amplificateur s'illumine en bleu lorsque le caisson de basses est en fonctionnement. Lorsque le voyant est éteint, c'est que l'enceinte est dans le mode « Auto » et attend l'acheminement d'un signal pour se mettre en marche.
RACCORDEMENT ET UTILISATION DE VOTRE ENCEINTE D'EXTRÊMES- GRAVES MIRAGE
ATTENTION : Coupez le contact sur tous les appareils de la chaîne avant de raccorder l'enceinte d'extrêmes-graves. Si vous ne prenez pas cette précaution, vous risquez endommager l'amplificateur ou l'enceinte.
MÉTHODE 1 – ENTRÉES RCA – POUR CINÉMA MAISON OU APPLICATIONS LFE (EFFETS EN BASSE FRÉQUENCE).
1 Le panneau arrière du récepteur/préamplificateur devrait normalement comporter une prise simple de type RCA identifiée par la mention « Subwoofer/Pre-Amp Out » (sortie d'extrêmes-graves/préampli). Au moyen d'un câble de raccordement audio de type RCA, reliez cette prise de sortie à la prise d'entrée « LINE IN/SUB IN » sur le panneau arrière de l'enceinte d'extrêmes-graves. Un câble de raccordement RCA mâle-mâle est requis.
2 Après avoir fait la connexion à la prise d'entrée « LINE IN/SUB IN » ⑤, branchez le cordon d'alimentation de l'enceinte MIRAGE dans une prise de courant. N'utilisez pas les prises d'alimentation sur le panneau arrière du récepteur. Après avoir branché l'enceinte, la mettre en marche.
3 Reportez-vous à la section « Finalisation des réglages », ci-dessous.
FINALISATION DES RÉGLAGES
1 Après la fin du rodage de l'enceinte, choisissez la position correcte pour le commutateur Mode d'alimentation ①, « On » ou « Auto » selon le type d'appareils de votre chaîne. Le choix « Auto » place l'enceinte d'extrêmes-graves dans un mode de détection automatique qui assure qu'elle se mette en marche sur réception d'un signal pour ensuite, quelques minutes après la fin de la transmission du signal, se mettre hors marche. Dans la position « On », l'enceinte d'extrêmes-graves demeure toujours en fonction. Si la chaîne n'est pas utilisée pendant une longue période, il est recommandé de débrancher le cordon d'alimentation de l'enceinte.
2 Ajustez la commande de volume ② sur le panneau avant de votre enceinte d'extrêmes-graves MIRAGE de sorte que le volume des extrêmes-graves soit égal à celui sur vos enceintes avant. Ceci assure une transition douce entre les basses et les hautes fréquences.
3 Ajustez la commande du filtre passe-bas 4 sur l'enceinte d'extrêmes-graves MIRAGE de sorte que la gamme de fréquence du sous-grave se marie bien avec celle des haut-parleurs avant. Si la fréquence de coupure est établie à un niveau trop bas, il y aura un écart entre la réponse en fréquence des haut-parleurs avant et celle des extrêmes-graves ; si la fréquence de coupure est trop élevée, il y aura un chevauchement de certaines fréquences, ce qui donnera un rendu caverneux. Si de petites enceintes satellites sont utilisées, la fréquence de coupure devrait être réglée entre 90 Hz et 120 Hz ; dans le cas d'enceintes d'étagères, il est recommandé de la régler entre 70 Hz et 90 Hz ; enfin, avec de grosses enceintes de plancher, réglez la fréquence entre 40 Hz et 70 Hz. La position de contournement (Bypass) doit être utilisée en cas de raccordement avec un récepteur doté de la gestion des graves (tel qu'un système numérique de visionnement de
films à ambiophonie). Ce raccordement annule la fonctionnalité de coupure du caisson de basses MIRAGE, transmettant de ce fait ce contrôle au récepteur.
4 Ajustez la commande de phase ③ de sorte que les extrêmes-graves s'intègrent harmonieusement avec les autres enceintes de votre chaîne. Cette commande assure que les extrêmes-graves sont en phase avec la réponse en fréquence des autres enceintes. Un déphasage des extrêmes-graves fera en sorte que le rendu dans le grave sera atténué ou semble désynchronisé. Ce réglage sera déterminé par votre position d'écoute, les caractéristiques de votre pièce d'écoute et son interaction avec l'enceinte d'extrêmes-graves MIRAGE. Le déphasage d'un haut-parleur signifie que sa membrane se déplace vers l'intérieur quand elle devrait se déplacer vers l'extérieur, comme les autres haut-parleurs dans votre chaîne, entraînant l'annulation de certaines fréquences. En ajustant la commande de phase, on peut s'assurer que les membranes de tous les haut-parleurs se déplacent dans la direction appropriée, en même temps.
5 Il pourrait être nécessaire de répéter les étapes 2, 3 et 4 pour effectuer un réglage fin du rendu de l'enceinte. L'atteinte d'un accord harmonieux entre l'enceinte d'extrêmes-graves et les autres est cruciale pour un rendement optimal de votre chaîne.
GARANTIE À L'EXTÉRIEUR DES ÉTATS-UNIS ET DU CANADA
Les garanties peuvent tomber sous le régime de législations différentes selon le pays. Pour de plus amples détails sur les conditions de la garantie limitée applicables dans votre pays, informez-vous auprès de votre revendeur local.
GARANTIE AU CANADA ET AUX ÉTATS-UNIS
Veuillez vous reporter au certificat de garantie sur la quatrième de couverture.
La société MIRAGE® garantit cet appareil contre toute défectuosité attribuable aux pièces d'origine et à la maind'oeuvre. Cette garantie est valide pendant une période de cinq (5) ans (enceinte) et de trois (3) ans (amplificateur) à partir de la date d'achat auprès d'un revendeur MIRAGE® agréé ; la garantie ne sera honorée que sur présentation d'une pièce justificative de la date d'achat.
La garantie ne couvre aucun dommage subi pendant le transport ou imputable à un accident, à une utilisation impropre ou abusive, à la négligence, à une modification non autorisée, à la non-observance des instructions décrites dans le manuel de l'utilisateur ou des directives d'entretien, ni aucun dommage subi par suite de réparations non autorisées ou de réclamations fondées sur une mauvaise interprétation des conditions de la présente garantie par le revendeur.
SERVICE SOUS GARANTIE
Dans l'éventualité où une réparation deviendrait nécessaire pendant la période de couverture de la garantie, communiquez avec :
1) le revendeur auprès de qui l'appareil a été acheté, ou
2) Service MIRAGE ^ Speaker Systems – Tél.: 1 (866) 441-8208.
3) Pour connaître l'adresse de tous nos centres de service, consultez le site web d'MIRAGE® Speaker Systems à www.miragespeakers.com.
Le propriétaire de l'appareil est responsable de son emballage et de tous frais d'expédition à un centre de service MIRAGE® Speaker Systems agréé. Si l'appareil est expédié à MIRAGE® Speaker Systems aux fins de réparation, les frais de réexpédition seront assumés par MIRAGE® Speaker Systems à la condition que les réparations effectuées soient couvertes par la garantie. La garantie est limitée à la réparation ou au remplacement des appareils fabriqués et distribués par MIRAGE® Speaker Systems. Elle ne couvre aucun dommage indirect ou consécutif de quelque nature que ce soit. Si les conditions accompagnant toute publicité, emballage ou documentation divergent de celles de la présente garantie, les conditions de la présente garantie prévaudront.
