MODE D'EMPLOI Omni S10 Mirage

FRENCH: Importantes consignes de sécurité - Lire attentivement !

Mise en garde: Afin de prévenir le risque de choc électrique, insérer à fond la lame la plus large de la fi che dans la fente la plus large de la prise.

Lire les instructions: Il est fortement recommandé de lire toutes les consignes de sécurité et la notice d'utilisation avant de faire fonctionner l'appareil.

Conserver les instructions: Conserver les consignes de sécurité et la notice d'utilisation pour consultation ultérieure.

Observer les mises en garde: Observer toutes les mises en garde apposées sur l'appareil et contenues dans la notice d'utilisation.

Suivre les instructions: Se conformer à toutes les instructions d'installation et d'utilisation.

Nettoyage: Débrancher le cordon d'alimentation de l'appareil avant de le nettoyer. Ne jamais utiliser de produits liquides à nettoyer ni de nettoyants en aérosol. Nettoyer avec un chiffon humide.

Accessoires: Afin de prévenir les dommages, n'utiliser que les accessoires recommandés par le fabricant.

Eau et humidité: Ne pas utiliser cet appareil dans un endroit où il pourrait devenir mouillé (près d'une baignoire, d'un évier, d'un lavabo ou d'une piscine, ou encore dans un sous-sol humide).

Aération: Ne pas obstruer ou recouvrir les fentes et les ouvertures de l'enceinte ; elles assurent l'aération et le bon fonctionnement de l'appareil et le protègent contre la surchauffe. Ne pas placer l'appareil sur un lit, un canapé, un tapis ou une surface similaire. Ne pas placer l'appareil dans une installation fermée telle une bibliothèque ou un meuble stéréo à moins qu'une aération adéquate soit assurée ou que les instructions du fabricant aient été observées.

Alimentation: Ne faire fonctionner cet appareil que sur une source d'alimen-tation conforme au type indiqué sur l'étiquette de marquage. En cas de doute, consulter le détaillant ou la compagnie d'électricité.

Mise à la terre ou polarisation: Le cordon d'alimentation de l'appareil peut être muni d'une fi che polarisée (fi che avec lames de largeur différente). Une telle fi che ne peut être introduite dans la prise que dans un seul sens. Il s'agit là d'une importante caractéristique de sécurité. Si la fi che ne peut être insérée à fond dans la prise, l'inverser et essayer à nouveau. Si cela ne règle pas le problème, communiquer avec un électricien pour faire remplacer la prise. Ne PAS faire échec aux fi ns de protection de la fi che polarisée.

Protection du cordon d'alimentation: Les cordons d'alimentation devraient être placés de manière à prévenir tout risque d'écrasement ou de pincement par des objets. Apporter une attention toute particulière aux points de connexion et de branchement.

Surcharge : Afin de prévenir tout risque de décharges électriques, ne pas surcharger les prises de courant ou les cordons prolongateurs.

Objets étrangers et déversement de liquide: Afin de prévenir tout risque d'incendie ou de décharges électriques, ne jamais insérer d'objet d'aucune sorte dans l'appareil. Protéger l'appareil contre tout risque de déversement de liquide.

Réparation : Ne pas tenter de réparer l'appareil soi-même ; le fait d'ouvrir 'appareil ou d'en retirer les couvercles peut vous exposer à des risques de décharges électriques. Confi er toute réparation à un technicien qualifié.

Sources de chaleur : Ne pas placer l'appareil à proximité d'une source de chaleur telles que radiateurs, bouches d'air chaud, cuisinières ou autres, y compris des hauts-parleurs.

Période de non utilisation : Si l'appareil n'est pas été utilisé pendant une longue période, débrancher le cordon d'alimentation.

Dommages nécessitant une réparation par un technicien qualifié :

A. La fi che ou le cordon d'alimentation de l'appareil est endommagé.

B. Des objets sont tombés sur l'appareil, ou il a subi un déversement de liquide.

C. L'appareil a été exposé à la pluie.

D. L'appareil ne semble pas fonctionner normalement, ou son rendement s'est modifi é brusquement.

E. L'appareil a été échappé, ou son coffret endommagé.

F. Malgré la conformité aux directives d'utilisation, l'appareil ne fonctionne pas normalement.

AVANT-PROPOS

Nous vous félicitons d'avoir choisi les enceintes acoustiques MIRAGE *! La technologie exclusive à Energy et la haute qualité de ses procédés de fabrication vous permettront de tirer plaisir, de longues années durant, d'une restitution musicale aussi naturelle que précise. Les conseils donnés dans ce manuel vous aideront à obtenir et à maintenir un rendement optimal et, par conséquent, une entière satisfaction. Veuillez donc lire attentivement toutes les instructions pour vous assurer que vos enceintes sont installées de la manière appropriée et qu'elles fonctionnent correctement.

PÉRIODE DE RODAGE

Nous vous recommandons fortement de résister à la tentation de faire fonctionner immédiatement les enceintes MIRAGE à leur pleine puissance. N'essayez pas divers positionnements et ne procédez pas à des tests d'écoute avant que les enceintes ne soient bien rodées. Le processus est tout simple : mettez votre lecteur de disques compacts en mode répétition et faites jouer un CD avec une dynamique étendue, à un niveau d'écoute moyen, durant une période d'environ 50 heures.

ENTRETIEN DU COFFRET

Toute une somme d'expertise et de soins a présidé à la construction et à la finition des coffrets de vos enceintes. Essuyez-les régulièrement avec un chiffon doux et sec pour éliminer la poussière et les marques de doigts. Évitez les essuie-tout en papier et les produits abrasifs – ils pourraient abîmer le fi ni.

NOTA : Conservez le carton et les matières d'emballage en vue de protéger les enceintes dans l'éventualité où il deviendrait nécessaire de les expédier à un centre de service pour fi ns de réparation. Tout appareil qui est expédié par l'utilisateur dans un emballage autre que celui d'origine et qui serait reçu endommagé, sera réparé, remis en état et emballé pour expédition aux frais de l'utilisateur.

POSITIONNEMENT DE L'ENCEINTE D'EXTRÊMES-GRAVES

Le positionnement de l'enceinte d'extrêmes-graves est d'importance critique pour son rendement acoustique. Les trois positions les plus communes sont : dans un coin (ce qui peut conférer un rendu "caverneux" et ou trop accentué), contre un mur mais loin d'un coin (ce qui confère un rendu acceptable, avec plus de fi délité que dans un coin) ou près d'un haut-parleur avant (ce qui donne un bon rendu, mais avec moins de dynamisme). Si, après l'installation, le rendu vous semble laisser à désirer, faites l'essai de divers positionnements. Aussi surprenant que cela puisse paraître, un déplacement de quelques pouces peut considérablement modifi er le rendu sonore en basse fréquence. Pour tester le positionnement de l'enceinte d'extrêmesgraves, installez temporairement l'enceinte dans votre position d'écoute et en écoutant à une pièce de musique, faites le tour de la pièce jusqu'à ce que vous ayez repéré la position offrant le meilleur rendu sonore.

TERMINOLOGIE ET COMMANDES

MIRAGE PHASE 180° 0° LEVEL FREQUENCY FILTER OFF ON 1 2 3 4 5

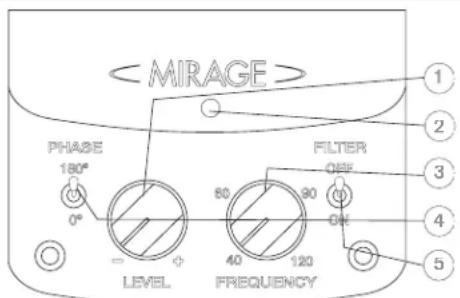

Panneau avant

1. Commande de volume des extrêmes-graves - Permet d'ajuster la puissance de sortie de l'amplifi cateur intégré à l'enceinte.
2. Voyant d'état – Le voyant situé sur le panneau avant s'éclaire lorsque l'enceinte est sous tension et reproduit un signal. Si l'enceinte est sous tension mais qu'aucun signal ne lui est transmis, le voyant s'éclaire en rouge. Lorsqu'un signal lui est transmis, le voyant s'éclaire en vert.
3. Commande du fi ltre passe-bas (Frequency Control) - Règle la réponse en fréquence de l'enceinte d'extrêmes-graves. Cette réponse s'étend de 40 Hz à 120 Hz. Cela détermine la limite supérieure de la réponse en fréquence de l'enceinte.
4. Commande de phase (Phase Control) - Règle la réponse en phase de l'enceinte d'extrêmes-graves à 0 degré ou +180 degrés de manière à l'apparier à celle des autres enceintes de votre chaîne.
5. Mode Filtre passe-bas (Filter Mode) - Ce commutateur permet de choisir si le fi ltre passe-bas est activé ou désactivé (voyez la section sur les raccordements pour les suggestions quant au mode le plus approprié à votre installation).

MANUEL DE L'UTILISATEUR

Panneau arrière

1. Mode de puissance (Power Mode) - Ce commutateur peut être placé à « Off », « On » ou « Auto ». Si le commutateur est dans la position « Off », l'enceinte d'extrêmes-graves ne sera pas sous tension. Si le commutateur est dans la position « On », elle demeurera constamment sous tension. Enfi n, si le commutateur est placé dans la position « Auto », l'enceinte est mise automatiquement sous tension dès qu'un signal lui est transmis. Elle se mettra automatiquement hors tension quelques minutes après la fin de la transmission du signal.

1. Entrée Sub (Sub In) - Entrée monaurale de type RCA

2. Entrée de niveau haut d'haut parleurs (High-Level Input) - Connecteurs de type borne 5 voies. Les entrées de niveau haut sont conçues pour les récepteurs ou amplifi cateurs ne possédant pas de sorties d'extrêmesgraves de type RCA. Si le récepteur utilisé est doté d'une prise de sortie d'extrêmes -graves de type RCA, vous n'aurez pas à utiliser ces bornes d'entrée.

RACCORDEMENT ET UTILISATION DE VOTRE ENCEINTE D'EXTRÊMESGRAVES MIRAGE

ATTENTION : Coupez le contact sur tous les appareils de la chaîne avant de raccorder l'enceinte d'extrêmes-graves. Si vous ne prenez pas cette précaution, vous risquez endommager l'amplifi cateur ou l'enceinte.

Il existe deux choix mutuellement exclusifs pour faire connecter votre enceinte d'extrêmes-graves à votre récepteur.

MÉTHODE 1 - Entrées RCA - Pour cinéma maison ou applications LFE (effets en basse fréquence).

1. Le panneau arrière du récepteur devrait normalement comporter une prise simple de type RCA identifiée par la mention « Subwoofer Out » (sortie d'extrêmes-graves). Au moyen d'un câble de raccordement audio simple de type RCA, reliez cette prise de sortie à la prise d'entrée « Sub In » (#7) de l'enceinte d'extrêmes-graves. Un câble de raccordement RCA mâle-mâle est requis.
2. Après avoir fait la connexion à la prise d'entrée « Sub In » (#7), branchez le cordon d'alimentation de l'enceinte dans une prise de courant. N'utilisez pas les prises de courant sur le panneau arrière du récepteur.
3. Choisissez le Mode de fi ltre passe-bas activé ou désactivé ou (# 7). Si vous choisissez le Mode activé, reliez votre enceinte d'extrêmes graves MIRAGE à un récepteur sans gestion des basses fréquences quand vous souhaitez régler manuellement le fi ltre passe-bas et le volume ( comme sur une chaîne audio). Avec le Mode désactivé, reliez l'enceinte d'extrêmes-graves à un récepteur avec gestion des basses fréquences (telle que sur un récepteur numérique pour cinéma maison). Ce raccordement contourne le fi ltre passe-bas sur l'enceinte d'extrêmes-graves MIRAGE, permettant à cette commande d'être prise en charge par le récepteur. Le volume devra toujours être réglé au moyen de la commande sur le panneau avant (# 1).
4. Assurez-vous que les amortisseurs de vibration fournis sont installés sont installés sans les prises d'entrée haut niveau de manière à empêcher qu'elles ne vibrent et produisent un bruit.
5. Reportez-vous à la section « Finalisation des réglages », ci-dessous.

MÉTHODE 2 - Entrées de niveau haut- Pour applications musicales.

1. L'autre méthode de raccordement de l'enceinte à un récepteur met en recourt à une connexion de niveau haut (#8) avec un de hautparleur. Retirez les amortisseurs de vibration installés entre les bornes. Repérez les prises de sortie pour enceintes des canaux avants sur le panneau arrière du récepteur. Branchez une paire de câbles de raccordement dans ces prises et reliez-les aux prises d'entrée d'enceinte (#8). Il est d'importance critique que les polarités soient respectées, connectez les sorties positives et négatives des canaux gauche et droit aux entrées positives et négatives des canaux gauche et droit, respectivement. Si les connexions devaient être inversées - positif avec négatif et vice versa - la réponse en basse fréquence sera considérablement affectée.

2. Pour prévenir tout risque de court-circuit, veillez à ce qu'aucun fil positif ou négatif ne se louche. Après avoir fait la connexion, branchez le cordon d'alimentation de l'enceinte dans une prise de courant. N'utilisez pas les prises de courant sur le panneau arrière du récepteur.

3. Reportez-vous à la section « Finalisation des réglages »

Évitez d'utiliser simultanément les connexions RCA (#7) et de niveau haut (#8), cela endommagera votre enceinte d'extrêmesgraves.

FINALISATION DES RÉGLAGES

1. L'enceinte d'extrêmes-graves est doté d'un interrupteur principal qui doit être communé avant de pouvoir utiliser l'enceinte. Après la fi n du rodage de l'enceinte, choisissez la position correcte pour le comutateur Mode de puissance (# 6), « On » ou « Auto » selon le type d'appareils de votre chaîne. Le choix « Auto » place l'enceinte d'extrêmes-graves dans un mode de détection automatique ; laissera l'extrêmes-graves dans un mode de sensation, qui assure qu'elle se mette en marche sur réception d'un signal pour ensuite, quelques minutes après la fi n de la transmission du signal, se mettre hors marche. Dans la position « On », l'enceinte d'extrêmes-graves demeure toujours en fonction. Si la chaîne n'est pas pendant une longue période ,il est recommandé de débrancher le cordon d'alimentation de l'enceinte.
2. Ajustez la commande de volume (# 1) sur le panneau avant de votre enceinte d'extrêmes-graves MIRAGE de sorte que le volume des extrêmes-graves soit la égal à celui sur vos enceintes avants. Ceci assure une transition douce entre les basses et les hautes fréquences.
3. Ajustez la commande du fi ltre passe-bas (# 3) sur l'enceinte d'extrêmes-graves MIRAGE de sorte que la gamme de fréquence du sous-grave se mélange marie bien avec celle des haut-parleurs avant avants (pour l'usage avec tous les arrangements recommandé pour les réglages sauf avec le mode de fi ltre passe-bas (désactivé)). Si la fréquence de coupure est établie à un niveau trop bas, il y aura un écart entre la réponse en fréquence des haut-parleurs avant avants et celle des extrêmes-graves; si la fréquence de coupure est trop élevée, il y aura un chevauchement de certaines fréquences, ce qui donnera un rendu caverneux. Si de petites enceintes satellites sont utilisées, la fréquence de coupure devrait être réglée entre 95 Hz et 120 Hz; dans le cas d'enceintes d'étagères, il est recommandé de la régler entre 65 Hz et 95 Hz ; enfi n, avec de grosses enceintes de plancher, réglez la fréquence entre 40 Hz et 65 Hz.
4. Ajustez la commande de phase (# 4) de sorte que les extrêmesgraves s'intègrent harmonieusement avec les autres enceintes de votre chaîne Cette commande, réglable à 0 ou 180 degrés assure que les extrêmes-graves sont en phase avec la réponse en fréquence des autres enceintes. Un déphasage des extrêmes-graves fera en sorte que le rendu dans le grave sera atténué ou semble désynchronisé. Ce réglage sera déterminé par votre position d'écoute, les caractéristiques de votre pièce d'écoute et son interaction avec l'enceinte d'extrêmes-graves MIRAGE. Le déphasage d'un haut-parleur signifi e que sa membrane se déplace vers l'intérieur quand elle devrait se déplacer vers l'extérieur, comme les autres haut-parleurs dans votre chaîne, entraînant l'annulation de certaines fréquences. En ajustant la commande de phase, on peut s'assurer que les membranes de tous les hautparleurs se déplacent dans la direction appropriée, en même temps.
5. Il pourrait être nécessaire de répéter les étapes 2, 3 et 4 pour effectuer un reglage fin du rendu de l'enceinte. L'atteinte d'un accord harmonieux entre l'enceinte d'extrêmes-graves et les autres est cruciale pour un rendement optimal de votre chaîne.

GARANTIE À L'EXTÉRIEUR DES ÉTATS-UNIS ET DU CANADA

Les garanties peuvent tomber sous le régime de législations différentes selon le pays. Pour de plus amples détails sur les conditions de la garantie limitée applicables dans votre pays, informez-vous auprès de votre revendeur local.

GARANTIE AU CANADA ET AUX ÉTATS-UNIS

Veuillez vous reporter au certifi cat de garantie sur la quatrième de couverture.

L'éclair à extrémité fi échée placé dans un triangle équilatéral est destiné à attirer l'attention de l'utilisateur sur la présence d'une « tension potentiellement dangereuse » et non isolée se trouvant dans les limites du coffret de l'appareil dont la puissance est suffi sante pour constituer un risque important d'électrocution

Le point d'exclamation placé dans un triangle équilatéral sert à attirer l'attention de l'utilisateur sur d'importantes instructions relatives au fonctionnement et à l'entretien (dépannage) dans le manuel qui accompagne l'appareil.

« MIRAGE » et le logo « MIRAGE » sont des marques de commerce de Klipsch Group Inc ©2010

La société MIRAGE garantit cet appareil contre toute défectuosité attribuable aux pièces d'origine et à la main-d'oeuvre.

Cette garantie est valide pendant une période de :

1) cinq (5) ans sur la section haut-parleurs ;

2) un (1) an sur la section amplificateur à partir de la date d'achat auprès d'un revendeur MIRAGE agréé ; la garantie ne sera honorée que sur présentation d'une pièce justificative de la date d'achat. La garantie ne couvre aucun dommage subi pendant le transport ou imputable à un accident, à une utilisation impropre ou abusive, à la négligence, à une modification non autorisée, à la non-observance des instructions décrites dans le manuel de l'utilisateur ou des directives d'entretien, ni aucun dommage subi par suite de réparations non autorisées ou de réclamations fondées sur une mauvaise interprétation des conditions de la présente garantie par le revendeur.

SERVICE SOUS GARANTIE

Dans l'éventualité où une réparation deviendrait nécessaire pendant la période de couverture de la garantie, communiquez avec :

1) le revendeur auprès de qui l'appareil a été acheté,

2) MIRAGE, Klipsch Group Inc. 3502 Woodview Trace, Indianapolis, IN 46268 Tel: [phone]

3) Pour connaître l'adresse de tous nos centres de service, consultez le site Web de MIRAGE à www.miragespeakers.com ou composez le numéro indiqués plus haut. Le propriétaire de l'appareil est responsable de son emballage et de tous frais d'expédition à un centre de service MIRAGE agréé ou à MIRAGE. La garantie est limitée à la réparation ou au remplacement des appareils fabriqués et distribués par MIRAGE. Elle ne couvre aucun dommage indirect ou consécutif de quelque nature que ce soit. Si les conditions accompagnant toute publicité, emballage ou documentation divergent de celles de la présente garantie, les conditions de la présente garantie prévaudront.
