MANUAL DE USUARIO MM8 Mirage

INSTRUCCIONES IMPORTANTES DE SEGURIDAD LÉANSE ATENTAMENTE

1 Lea las instrucciones.
2 Conserve las instrucciones.
3 Tenga en cuenta todas las advertencias.
4 Siga todas las instrucciones.
5 No emplee este producto cerca del agua.
6 Limpie únicamente con un paño seco.
7 No bloquee las aperturas de ventilación. Siga las instrucciones del fabricante para instalar el aparato.
8 No instalar cerca de fuentes de calor tales como los radiadores, las salidas de aire caliente, las estufas y otros electrodomésticos (incluso los amplificadores) que puedan producir calor.
9 No desaproveche las funciones de seguridad del enchufe polarizado o con conexión a tierra. La clavija polarizada tiene dos bornes pero un de los bornes es más ancho que el otro. El enchufe con conexión a tierra tiene tres contactos siendo el tercer un contacto de tierra. El borne más ancho y el tercer contacto son proporcionados para su seguridad. Si no consigue introducir el enchufe, póngase en contacto con un electricista para sustituir la toma de corriente obsoleta.
10 Los cables de alimentación deben colocarse de manera que no corran el riesgo de que se pisen o de que queden presionados por otros elementos. Debe prestarse especial atención a los cables de los enchufes, a las tomas de corriente y a los puntos en que los cables salen del aparato.
11 Emplee solamente accesorios recomendados por el fabricante de este producto.
12 Utilice solo con el soporte, base,
tripié o mesa especificados por el fabricante o vendidos con el aparato. Cuando utilice una base móvil, tenga
cuidado al desplazar la base con el aparato para evitar un accidente.
13 Debe desenchufarse el cable de alimentación durante una tormenta o cuando no se vaya a emplear el aparato durante mucho tiempo.

14 Para cualquier reparación o medida de mantenimiento recurra a personal cualificado. Se hace necesario reparar o mantener el aparato cuando ha sufrido daños tales como el cable de alimentación o el enchufe están averiados; o cuando han caído objetos o líquidos dentro del aparato; cuando el aparato ha sido expuesto a la lluvia o a la humedad, o no funciona normalmente, o cuando el aparato se ha caído.
15 No exponga la unidad a salpicamiento o goteamiento de ninguna substancia. Nunca coloque vasos conteniendo líquidos sobre la unidad.
16 Para desconectar completamente el equipo de la fuente de alimentación AC, retire el cable de alimentación de la toma de la pared sujetándolo por la clavija del enchufe y no por el cable.
17 El enchufe del cable de alimentación permanecerá listo para funcionar.

ADVERTENCIA: Para reducir el riesgo de incendio o choque eléctrico, no exponga el aparato a la lluvia ni a la humedad.

El símbolo con un rayo con punta de flecha dentro de un triángulo equilátero sirve para avisar al usuario que hay "voltaje peligroso" no aislado en la caja del producto que puede ser lo suficientemente potente como para entrañar riesgo de descarga eléctrica para las personas.

El signo de exclamación dentro de un triángulo equilátero es para informar al usuario que en la documentación adjunta al aparato hay importantes instrucciones sobre funcionamiento y mantenimiento.

INTRODUCCIÓN

Felicitaciones por haber comprado altavoces de MIRAGE®! Nuestra tecnología exclusiva y la excelente calidad de fabricación le permitirán disfrutar durante muchos años de la reproducción musical más natural y precisa. Los consejos que le brindamos en este manual le ayudarán a alcanzar y a mantener el máximo rendimiento de sus altavoces, y le procurarán gran satisfacción cuando escuche su equipo. Le rogamos que lea atentamente las instrucciones que se indican en este manual para que su sistema quede bien instalado y funcionando correctamente.

INFORMACIÓN SOBRE LA COMPAÑÍA

Los altavoces MIRAGE son el resultado de una amplia investigación en reproducción sonora de precisión y constituyen lo más avanzado en altavoces por su diseño y rendimiento. El empleo de los mejores componentes y materiales para la caja, así como un sofisticado proceso de fabricación y control de calidad, garantizan muchos años de funcionamiento excepcional y de placer de escucha.

PERIODO INICIAL

Le aconsejamos encarecidamente que no trate de utilizar todas las posibilidades de los altavoces MIRAGE y que no experimente las formas de colocación y de escucha críticas hasta que no los conozca bien. Este proceso debe durar aproximadamente 50 horas. Este proceso se hace fácilmente poniendo su reproductor de disco compacto en el modo de repetición, tocando al mismo tiempo un disco con una gama dinámica a niveles de escucha normales.

CUIDADO DE LA CAJA

Las cajas de estos altavoces se han construido y acabado con gran cuidado. Use periódicamente un paño suave y seco para quitar el polvo o las marcas de dedos. No utilice toallas de papel ni otros materiales abrasivos que puedan dañar el acabado.

NOTA: Le rogamos que conserve la caja y el material de embalaje de estos altavoces MIRAGE para protegerlos en caso de mudanza o de que deba enviarlos a un centro de servicio. Los productos que sean recibidos con daños por un centro de servicio y que no hayan sido enviados por el usuario final en su embalaje original, serán reparados, restaurados y embalados adecuadamente para enviarlos de vuelta pero con cargo al usuario final.

SUBWOOFER PLACEMENT COLOCACIÓN DEL BAFLE PARA BAJOS

Es esencial que escoja correctamente la ubicación de su nuevo bafle MIRAGE para alcanzar un buen desempeño. Los lugares más habituales son los siguientes: la esquina de la habitación (que puede producir una respuesta retumbante o de frecuencia exageradamente baja), colocación a lo largo de un muro pero fuera de la esquina (reproducción moderada de los bajos pero más fidelidad que en la colocación en esquina), o al lado de un altavoz frontal (lo que crea una mejor mezcla con el altavoz frontal, pero sacrifica el volumen general). Le invitamos a que experimente con la colocación del bafle, ya que cambios leves de ubicación pueden mejorar notablemente la reproducción del sonido. Para probar mejor la ubicación del bafle, instálelo transitoriamente en la posición principal de escucha, y mientras toca una pieza musical familiar, camine alrededor de la habitación hasta que encuentre el mejor lugar. Es posible que ahí deba colocarse el bafle.

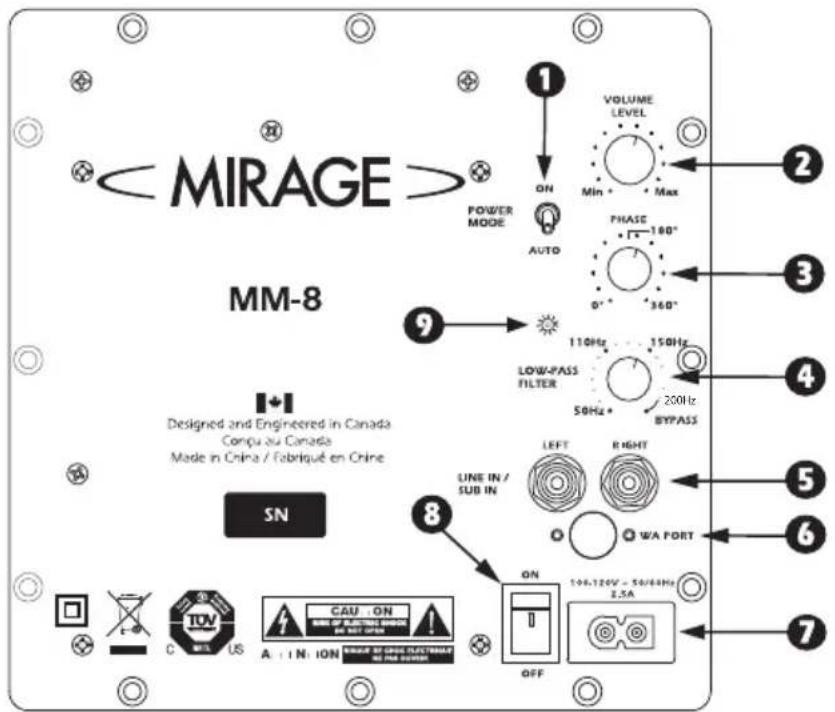

TERMINOLOGÍA Y CONTROLES

1 MODO DE ALIMENTACIÓN – Este interruptor puede ser colocado en las posiciones On o Auto. Cuando el interruptor se encuentra en la posición "On" (encendido), el bafle estará siempre encendido. Si el interruptor se encuentra en la posición "Auto", cuando el bafle percibe una señal de audio se encenderá solo y luego se apagará después de varios minutos sin señal.
2 NIVEL DE VOLUMEN – Este botón sirve para ajustar el nivel de salida de su bafle. El nivel escogido debe permitir mezclar el sonido del bafle con el sonido de los otros componentes del sistema.
3 FASE — Permite hacer ajustes infinitos de la fase del bafle, en relación a los altavoces de su sistema, de 0 grado a +360 grados.
4 FILTRO DE PASO BAJO — Este mando sirve para ajustar el filtro de paso bajo. Es posible hacer ajustes infinitos de de 50Hz a 200Hz. Eso determinará la más alta frecuencia que el bafle podrá reproducir. Cuando use un filtro externo (en el receptor de su equipo de cine doméstico) puede anular el filtro interno girando la perilla hacia la extrema derecha.
5 ENTRADA DE LÍNEA/ENTRADA PARA BAFLE — Estas entradas son de tipo RCA LFE/estéreo/mono. Se desea conectar su bafle a un preamplificador/procesador con salida para preamplificador de bafle o LFE, conecte un sólo cable RCA a la entrada izquierda/LFE.
6 ENTRADA WA - disponible para uso futuro.

MM-8 Designed and Engineered in Canada Conpu au Canada Made in China / Fabrique en Chine SN 1 POWER MODE ON AUTO VOLUME LEVEL Min + Max PHASE 100° 0° + 360° 9 110Hz 150Hz LOW-PASS FILTER 50Hz + 200Hz BYPASS LINE IN / SUB IN LEFT RIGHT WA PORT ON 100,120V ~ 50/60Hz 2.5A OFF 7 2 3 4 5 6

7 CONECTOR DE CABLE DE ALIMENTACIÓN – Conecte el cable de alimentación de la toma de corriente A/C a esta entrada. Le recomendamos siempre conectar su subwoofer a un supresor de sobretensión o condicionador de línea. Recomendamos no conectar el cable de alimentación a la toma de corriente (con o sin interruptor) de su receptor pues eso podrá dañar su subwoofer y su receptor.
⑧ CA PRINCIPAL - El interruptor AC MAINS (CA principal) sirve para encender/apagar el suministro eléctrico principal.
9 INDICADOR DE ESTADO – El diodo electroluminiscente del tablero del amplificador se enciende de color azul cuando funciona el bafle para bajos. Cuando la unidad se encuentra en modo "AUTO" pero sin recibir una señal, la luz permanece apagada.

CONEXIÓN DE SU BAFLE MIRAGE

Cuidado: Antes de hacer cualquier conexión el equipo debe estar totalmente desconectado. Hay que cerciorarse de que ningún componente electrónico está conectado a una fuente de corriente. Si no se tiene este cuidado el equipo puede dañarse.

MÉTODO 1 – RCA – ENTRADA DE BAFLE PARA CINE DOMÉSTICO ("HOME THEATER") O EFECTOS DE BAJA FRECUENCIA (LFE)

1 En la parte de atrás del receptor/pre-amp hay un enchufe de tipo RCA marcado "Subwoofer/Pre-Amp Out". Conecte un cable RCA desde ese enchufe hasta la 5 ENTRADA DE LÍNEA/ENTRADA PARA BAFLE en la parte de atrás del bafle. Se necesita un cable RCA estándar macho a macho.
2 Después de hacer la única conexión ⑤ ENTRADA DE LÍNEA/ENTRADA PARA BAFLE, enchufe su bafle MIRAGE en una toma de corriente AC. No use la salida AC de la parte de atrás de su receptor. Después de enchufar la unidad, coloque el interruptor principal en la posición "ON" (encendido).
3 Vea los ajustes finales del equipo, más abajo.

AJUSTES FINALES DEL SISTEMA

1 Después de haber colocado el interruptor de alimentación principal en la posición "ON" y después del rodaje del altavoz, escoja la posición correcta del ① INTERRUPTOR DE MODO DE ALIMENTACIÓN, ya sea "ON" o "AUTO" según su sistema. Si escoge "AUTO" la unidad permanecerá en modo de auto detección, de manera que si percibe una señal de audio se encenderá sola y luego se apagará después de varios minutos sin señal, en cambio en la posición "ON" la unidad permanecerá siempre encendida. Si el equipo no se va a usar durante un periodo prolongado, se recomienda desenchufar el bafle de la salida AC.
2 Ajuste el ② CONTROLO DE VOLUMEN del panel frontal de su bafle MIRAGE para que el volumen de su bafle se ajuste al volumen de todo el equipo. Esto permite una transición suave entre las frecuencias altas y bajas de su equipo.
3 Ajuste el 4 FILTRO DE PASO BAJO en el bafle MIRAGE para que su rango de frecuencias se mezcle bien con el de los altavoces frontales. Poner el crossover demasiado bajo va a crear un "gap" entre la respuesta de frecuencia de los altavoces frontales y la del bafle, y un ajuste demasiado alto va a crear una duplicación de ciertas frecuencias, lo que hará que la música retumbe. Cuando se usen pequeños altavoces satélite, la frecuencia apropiada del crossover deberá ser de 90Hz a 120Hz; para los altavoces para estanterías deberá ser de 70Hz a 90Hz; y para los grandes altavoces de piso deberá ser de 40Hz a 70Hz. La posición de anulación se debe usar cuando se conecta a un receptor que permita manejar los bajos (como un sistema de cine doméstico con sonido digital envolvente). Esta conexión ignora la característica cruzada del bafle para bajos MIRAGE, permitiendo que el receptor se haga cargo de este control.

4 Ajuste el ③ CONTROL DE FASE de modo que el bafle se integre totalmente con los otros componentes del sistema. Este control es esencial para que el bafle opere en fase con los otros componentes del sistema, ya que un bafle desfasado sonará, o bien como si no pudiera reproducir correctamente los bajos o como si estuviera desfasado. Este ajuste será determinado por su posición de escucha, por las características de la habitación y su interacción con su bafle MIRAGE. Un altavoz desfasado significa que el cono del altavoz se mueve hacia dentro cuando debería moverse hacia fuera, como los otros altavoces de su equipo, lo que anula ciertas frecuencias. Ajustando el control de fase, se puede asegurar que todos los altavoces se muevan en la dirección correcta, al mismo tiempo.

5 Es posible que las etapas 2,3 y 4 deban repetirse para poner a punto su equipo. Es esencial que haya una mezcla adecuada entre los altavoces y el bafle para que el equipo en su conjunto tenga un buen desempeño y una buena reproducción.

GARANTÍA DEL PRODUCTO FUERA DE ESTADOS UNIDOS

En el exterior de Norteamérica la garantía puede ser modificada a fin de que se ajuste a las regulaciones locales. Para conocer con más detalle la GARANTÍA LIMITADA que se aplica en su país, consulte a su distribuidor local.

GARANTÍA PARA ESTADOS UNIDOS Y CANADÁ

Favor de ver la garantía que aparece en la contraportada.
