РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MM8 Mirage

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

1 Прочитайте инструкции.
2 Сохраните эти инструкции.
3 Учтите все предупреждения.
4 Следуйте всем инструкциям.
5 Не используйте данный прибор около источников воды.
6 Чистить необходимо только с применением сухой тряпочки.
7 Не закрывайте открытые вентиляционные отверстия. Установку осуществляйте в соответствии с инструкциями производителя.
8 Не устанавлявайте прибор непосредственно около источников тепла, таких как батареи, печи, кухонные плиты и другие приборы (включая амплифаеры), которые излучают тепло.
9 В целях безопасности не пренебрегайте проводами поляризованного или заземленного типа. Поляризованные провода имеют два штекера, один из которых шире, чем другой. Заземленный тип провода имеет два штекера и третий зубец, который заземлен. Широкий штекер или третий зубец предназначены для вашей безопасности. Если вилка провода не подходит к вашей штепсельной розетке, проконсультируйтесь с электриками как заменить на необходимую штепсельную розетку.
10 Защитите электрический провод от того, чтобы по нему ходили или защемляли в каких-либо местах. Используйте удобную штепсельную розетку в том месте, где провод выходит из прибора.
11 Используйте только те приспособления, которые рекомендует производитель прибора.
12 Используйте только тележку, подставку,

триножник, кронштейн или стол, которые рекомендует производитель прибора или который продается с прибором. Когда

используется тележка, постарайтесь передвигать прибор очень осторожно, чтобы избежать травм при опрокидывании.

13 Отключайте прибор от источников электропитания во время грозы или когда вы не используете его длительное время.

14 По всем вопросам сервисного обслуживания обращайтесь к квалифицированным специалистам. Сервисное обслуживание необходимо во всех ситуациях, когда прибор имеет поломки, такие как нарушение целостности провода или вилки, протекание жидкости, либо какие-то предметы упали на прибор, прибор попал под дождь или влажность, не работает нормально, или его уронили.
15 Не подвергайте прибор воздействию дождя или попаданию капель. Убедитесь что в непосредственной близости от прибора нет предметов, наполненных жидкостью, например вазы.
16 Для того, чтобы полностью отключить прибор от источника переменного тока, отсоедините вилку от штепсельной розетки.
17 Сетевая вилка провода электропитания должна быть всегда готова к использованию.

ПРЕДОСТЕРЕЖЕНИЕ: Для того, чтобы уменьшить риск возгорания или электрического шока, не подвергайте прибор воздействию дождя или влаги.

Мигающий светящийся значок со стрелкой-молнией внутри равностороннего треугольника предназначен для того, чтобы предупредить пользователя об опасности непосредственной близости неизолированного "опасного напряжения" внутри замкнутого пространства прибора. Это напряжение может быть достаточной величины, чтобы создавать угрозу электрического удара для людей.7

Восклицательный знак внутри равностороннего треугольника предназначен для того, чтобы предупредить пользователя о наличии важных инструкций, касающихся осмотра, текущего ремонта и технического обслуживания прибора, описанных в его сопроводительных документах.

ВВЕДЕНИЕ

Поздравляем Вас с покупкой динамиков фирмы MIRAGE! Передовая технология и высокое качество производства позволяет Вам долгие годы наслаждаться более естественным и точным воспроизведением музыки. Советы, предлагаемые в данном руководстве, предназначены помочь Вам увеличить до максимально возможного предела и сохранить качественное воспроизведение исполнения, и, следовательно, ваше удовольствие от прослушивания. Пожалуйста, выберите время, чтобы прочитать все инструкции, содержащиеся в Этом руководстве, чтобы быть уверенным, что Ваша стерео система установлена должным образом и работает нормально.

ДАННЫЕ О КОМПАНИИ

Динамики MIRAGE являются результатом огромной исследовательской работы в области точного аккустического воспроизведения и занимают лидирующую позицию по дизайну динамиков и репродукции звука. Самые прекрасные компоненты и материалы совместно со сложным производством и процедурой контроля качества обеспечивают его долгосрочную, надежную работу и удовольствие от прослушивания.

ПЕРИОД РАЗРУШЕНИЯ

Мы настойчиво советуем Вам не поддаваться искушению играться со всеми возможностями динамиков фирмы Mirage или экспериментировать с их опасным расположением, так как динамики могут быть повреждены. Данный разрушительный процесс может произойти в течении примерно 50 часов. Этого можно легко достичь, если на плеере компакт диска установить режим повторения, когда CD проигрывается с широкой динамической амплитудой на нормальных уровнях прослушивания.

УХОД ЗА КОРПУСОМ

Самая тщательная и мастерская отделка были осуществлены в процессе создания корпуса динамика. Время от времени осторожно протирайте корпус мягкой сухой тканью, чтобы удалить пыль и грязь. Не используйте бумажные полотенца или другие шершавые материалы, так как Это может повредить отделку корпуса.

ПРИМЕЧАНИЕ: Пожалуйста, сохраните картонную упаковку и упаковочные материалы для изделий фирмы Mirage, чтобы защитить Этот продукт в случае необходимости отправки в центр сервиса для ремонта. Изделие, которое получило повреждение при доставке в центр сервиса, если оно не было упаковано в оригинальную упаковку, будет отремонтировано, восстановлено и правильно упаковано для обратной доставки, за счет владельца изделия.

РАСПОЛОЖЕНИЕ САБВУФЕРА

Расположение вашего нового сабвуфера фирмы Mirage является очень важным для звукового воспроизведения. Существует три наиболее типичных типа размещения сабвуферов: в углу комнаты (результатом может быть появление грохочущих звуков или их чрезмерно низкая частотность), расположение вдоль стены, но не в углу (умеренное воспроизведение басов с повышенной точностью воспроизведения при расположении около угла), или установка рядом с передним динамиком установка рядом с передним динамиком (создание лучшего сочетания с передним динамиком, принося в жертву всеобъемлющий звук). Экспериментирование с размещением сабвуфера высоко поощряется, так как незначительное регулирование

в процессе монтажа может привести к огромным выгодам в воспроизведении звука. При дальнейшем тестировании расположения сабвуфера, установите сабвуфер временно в вашей главной позиции прослушивания и в процессе проигрывания известной музыки, походите по комнате прослушивания до тех пор пока вы не найдете наилучшую позицию восприятия звука. Именно в этом месте необходимо монтировать сабвуфер.

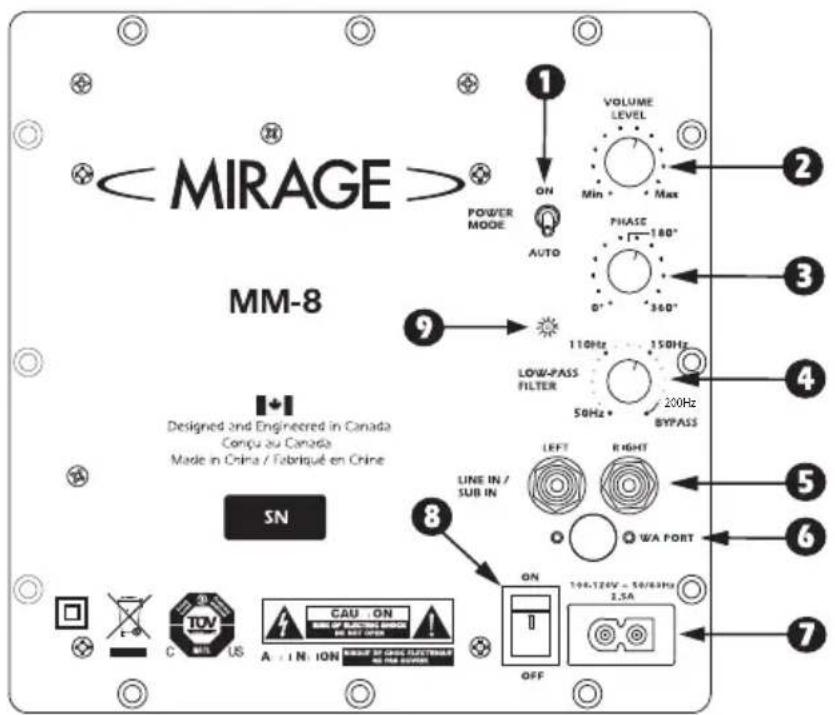

ТЕРМИНОЛОГИЯ И СРЕДСТВА РЕГУЛИРОВАНИЯ

POWER MODE (Режим Мощности) - Этот переключатель может быть установлен в положении либо Включено либо Автоматическое. Если переключить в позицию Включено, прибор будет постоянно находится во включенном состоянии. Если переключатель поставить в позицию Auto, сабвуфер включится автоматически при появлении сигнала и автоматически выключится через несколько минут после исчезновения сигнала.
2 РЕГУЛЯТОР ЗВУКА (Регулятор Звука Сабвуфера) - Этот регулятор может быть установлен для того, чтобы контролировать уровень выхода звука из вашего сабвуфера. Выбранный уровень должен позволять сабвуферу соединять этот звук с другими, которые выходят из вашей аудио системы.
3 РЕГУЛЯТОР ФАЗЫ - Данный регулятор позволяет корректирование фазы сабвуфера относительно динамиков, используемых в вашей системе, от 0 градусов до +360 градусов.
4 LOW-PASS Фильтр - Данный регулятор позволяет настраивать фильтр низких частот. Подобные настройки могут быть осуществлены от 50 Hz до 200 Hz. Это поможет установить самую высокую частоту, которую может произвести сабвуфер. Когда используете наружный фильтр (в приемнике вашего домашнего театра) внутренний фильтр может быть обойден, если повернуть ручку регулятора до конца вправо.
5 COEDINHEHIA LINE IN / SUB IN (Низкочастотные Входы) - Этими входами являются LFE/ стерео / моно входы типа RCA. Если вы подсоединяете свой сабвуфер к при-амп / процессору с LFE или к при-амр выходу сабвуфера, подсоедините одиночный кабель RCA к LFE/ левому входу.

MM-8 Designed and Engineered in Canada Compu au Canada Made in China / Fabriqué en Chine SN 1 POWER MODE ON VOLUME LEVEL Min + Max PHASE 180° Auto 0° + 360° 9 110Hz 150Hz LOW-PASS FILTER 50Hz + 200Hz BYPASS LINE IN / SUB IN LEFT RIGHT WA PORT 8 ON 106.120V - 50/60Hz 1.5A CAU ON SIDE OF ELECTRIC SWITCH BE SET OFFS A : I N : I ON RICHUP OF CHIC ELECTRUM IN THE COUNC. OFF 2 3 4 5 6 7

6 WA PORT – для последующего использования.
⑦ СОЕДИНИТЕЛЬ ЭЛЕКТРИЧЕСКОГО ПРОВОДА - Соедините электрический провод от А/С выхода к этому входу. Всегда рекомендуется подсоединять ваш сабвуфер к предохранителю переменного тока. Не подсоединяйте электрический провод к переключаемому или непереключаемому выходу вашего приемника, так как это может нанести повреждение вашему сабвуферу и приемнику.
8 AC MAINS – поверните переключатель источника электичества с AC MAINS в положение Включено или Выключено.
9 СТАТУС ИНДИКАТОР – Когда низкочастотный динамик находится в рабочем состоянии, индикатор LED светится голубым цветом на панели усилителя. Если прибор находится в автоматическом. Если прибор находится в автоматическом режиме и не получает сигнал, свет будет оставаться выключеным.

ПОДСОЕДИНЕНИЕ ВАШЕГО САБВУФЕРА ФИРМЫ

Предостережение: Прежде чем Вы начнете подсоединять вашу аудио систему, отключите ее от источника Электроэнергии. Особое внимание необходимо обратить на то, чтобы Электические компоненты не были подсоединены к источнику Электропитания. Игнорирование Этих действий, может привести к возможному повреждению стерео системы.

МЕТОД 1 - RCA - SUB IN ДЛЯ ДОМАШНЕГО ТЕАТРА ИЛИ LFE ИСПОЛЬЗОВАНИЯ

1 На задней стороне приемника / при-амр должно быть одиночное гнездо типа RCA с маркировкой "Subwoofer/ Pre-Amp Out" (Выход Сабвуфера / При-Амп). Подсоедините один RCA кабель от гнезда ⑤ "LINE IN / SUB IN" на задней стороне сабвуфера. Здесь необходим стандартный кабель с двумя выходящими штекерами.
2 После подключения одиночного соединения низкочастотного уровня ⑤ LINE IN / SUB IN подключите ваш сабвуфер MIRAGE к AC выходу. Не используйте выход AC на задней стороне вашего приемника. После подключения прибора установите Main Power в позицию Включено.
3 Посмотрите схему финальной сборки системы.

ФИНАЛЬНЫЕ РЕГУЛИРОВАНИЯ СИСТЕМЫ

1 После того как динамики приработаны и система подключена к электичеству, выберите правильную позицию для POWER MODE, либо Включено, либо Auto в зависимости от вашей систему. Выбор режима Auto оставит блок в автономном режиме, таким образом, что при поступлении аудио сигнала блок включит сам себя и выключит через несколько минут после прекращения поступления сигнала, в то время как во включенной позиции сабвуфер всегда останется включенным. В случае, когда система не используется длительный период времени, рекомендуется чтобы сабвуфер был выключенн из АС выхода.

2 Настройте ② Регулятор Уровня Звука на вашем сабвуфере MIRAGE таким образом, чтобы звук на вашем сабвуфере соответствовал полному звуковому диапазону системы. Это позволит обеспечить мягкий переход между низкими и высокими частотами вашей системы.
3 Настройте 4 LOW-PASS Фильтр на вашем сабвуфере MIRAGE так, чтобы амплитуда частотности сабвуфера хорошо сочеталась с передними дизнамиками. При установке слишком высокой частности crossover создает дублирование определенных частот, формируя шумы. Когда используются маленькие сопровождающие динамики, соответствующая частотность crossover должна быть от 90 Hz до 120Hz, для динамиков расположенных на полке от 70 Hz до 90 Hz, для большого crossover динамиков, стоящих на полу, от 40Hz до 70Hz. Установка Bypass может быть использована, когда приемник соединяется с регулятором басов (как, например, в цифровой окружающей звуковой системе домашнего кинотеатра). Подобное соединение ликвидирует пересечение функций на низкочастотном динамике компании MIRAGE, позволяя осуществлять данный контроль посредством приемника.

4 Настройте ③ Регулятор Фазы так, чтобы сабвуфер был полностью интегрирован с остальными частями вашей аудио системы. Эта настройка позволяет обеспечить функционирование сабвуфера в фазе с остальными частями аудио системы. Сабвуфер вне фазы воспроизводит звук либо без басов, либо не синхронно. Эта настройка будет определяться вашей позицией прослушивания, характеристиками вашей комнаты прослушивания и взаимодействием с вашим сабвуфером фирмы MIRAGE. Громкоговоритель вне фазы означает, что звук от конической поверхности динамика движется по направлению во внутрь, в то время как должен двигаться по направлению во вне, как в других динамиках в вашей системе, способствуя сокращению определенных частот. Посредством настройки регулятора фазы можно сделать так, что звук от всех динамиков одновременно движется в правильном направлении.

5 Шаги 2, 3 и 4 требуется повторять по порядку, чтобы зафиксировать гармоническое звучание вашей системы. Обеспечение надлежащего совмещения между динамиками и сабвуфером крайне важно для работы всей вашей системы как единого целого.

ГАРАНТИЯ ВНЕ СОЕДИНЕННЫХ ШТАТОВ

Вне Северной Америки, гарантия может быть изменена, чтобы соответствовать местным законам. Обратитесь к Вашему местному дилеру фирмы MIRAGE относительно детальной информации по Ограничению Гарантий в вашей стране.

ГАРАНТИЯ ДЛЯ СОЕДИНЕННЫХ ШТАТОВ И КАНАДЫ

Пожалуйста, посмотрите гарантийный документ на обратной стороне.
