GEBRUIKSAANWIJZING GL651 BLACK & DECKER

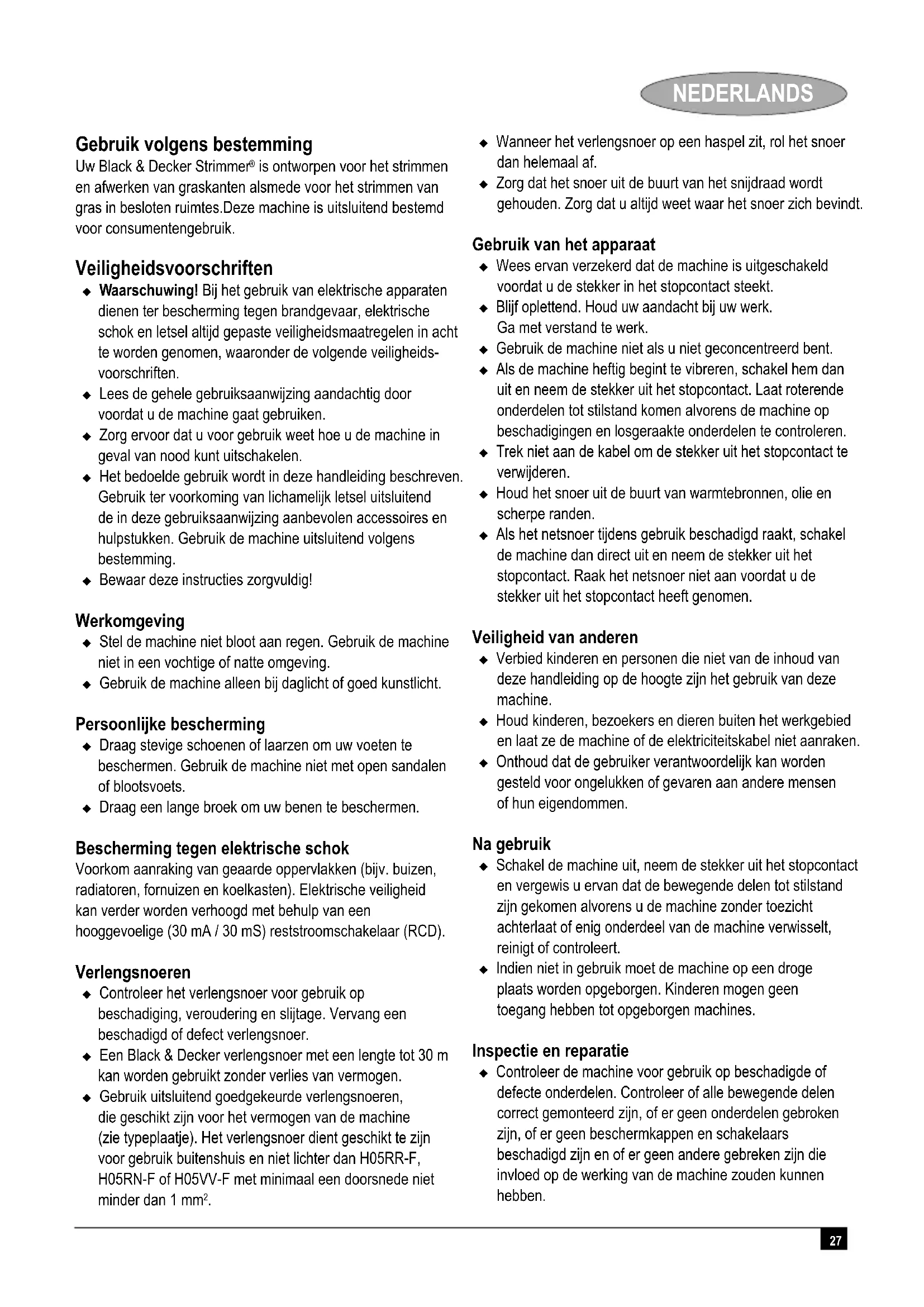

Gebruik volgens bestemming

Uw Black & Decker Strimmer® is ontworpen voor het strimmen en afwerken van graskanten alsmede voor het strimmen van gras in besloten ruimtes.Deze machine is uitsluitend bestemd voor consumentengebruik.

Veiligheidsvoorschriften

Waarschuwing! Bij het gebruik van elektrische apparaten dieren ter bescherming gegen brandgevaar, elektrische schok en letsel altijd gespaste veriligeidsmaatregelen in acht te worden genomen, waaronder de volgende veriligeidsvoorschriften.
Lees de gehele gebruksaanwijzing aandachtig door voordat u de machine gaat gebruiken.
Zorg ervoor dat u voor gebruik weet hoe u de machine in geval van nood kunt uitschakelen.
Het bedoelde gebruik worden in deze handleiding beschreiben. Gebruik ter voorkoming van lichamelijk letseluitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machineuitsluitend volgens bestemming.
Bewaar deze instructies zorgvuldig!

Werkomgeving

Stel de machine Niet bloot aan regen. Gebruik de machine Niet in een vochtige of natte omgeving.
Gebruik de machine alleen bij daglicht of goed kunstlicht.

Persoonlijke bescherming

Draag stevige schoenen of laarzen om uw voeten te beschermen. Gebruik de machine Niet met open sandalen of blootsyoets.
Draag een lange broek om uw benen te beschemen.

Voorkom aanraking van geaarde oppervlakken (bijv. buizen, radiatoren, fornuizen en koelkasten). Elektrische verilgheid kan verdier worden verhoogd met behulp van een hooggevoelige (30mA / 30mS) reststroomschakelaar (RCD).

Verlengsnoeren

Controller het verleangsnoer voor gebruik op beschadiging,veroudering en slijtage.Vervang een beschadigd of defect verleangsnoer.
Een Black & Decker verlengsnoer met een lenght to 30 m kan worden gezrukt zonder verlies van vermogen.
Gebruik uitsluitend goedgekeurde verlngsnoeren, die geschikt+zijn voor het vermogen van de machine (zie typeplaatje). Het verlngsnoer dient geschikt te+zijn voor gebruik buitenshuis en Nietichter dan H05RR-F, H05RN-F of H05VV-F met minimaal een doorsnede nicht minder dan 1mm^2

Wanner het verlengsnoer op een haspel zit, rol het snoer dan helemaal af.
Zorg dat het snoer uit de buurt van het snijdraad worden gezhouden. Zorg dat u alsijd weet waar het snoer zich bevindt.

Gebruik van het apparatus

Wees ervan verzekerd dat de machine is uitgeschakeld voordat u de stekker in het stopcontact steekt.
Blijf oplettend. Houd uw aandacht bij uw werk. Ga met verstand te werk.
Gebruik de machine nicht als u nicht geconcentreerd bent.
Als de machine heftig begint te vibreren, schakel hem danuit en neem de stekker uit het stopcontact. Laat roterende onderdelen tot stilstand komen alvorens de machine op beschadigingen en losgeraakte onderdelen te controleren.
Trek Niet aan de kabel om de stekker uit het stopcontact te verwijderen.
Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen.
Als het netsnoerijdens gebruik beschadigd raakt, schakel de machine dan direct uit en neem de stekker uit het stopcontact. Raak het netsnoer Niet aan voordat u de stekker uit het stopcontact heeft genomen.

Veiligheid van anderen

Verbed kinderen en personen die nicht van de inhoud van deze handleiding op de hoogte� het gebruik van deze machine.
Houd kinderen, bezoekers en dieren buiten het werkgebied en LASTZE DE MACHINE OF DE ELEKTRICITEJSKABEL NIET ANRAKEN
Onthoud dat de gebruiker verantwoordelijk kan worden gesteld voor ongelukken of bevaren aan andere mensen of hun eigendommen.

Na gebruik

Schakel de machine uit, neem de stekker uit het stopcontact en vergewis u ervan dat de bewegende delen tot stilstand zichen gekomen alvorens u de machine zonder toezichtchterlaat of enig onderdeel van de machine verwisselt, reinigt of controert.
Indien nicht in gebruik moet de machine op een droge plaats worden opgeborgen. Kinderen mogen geen toeqang hebben tot opgeborgen machines.

Inspectie en reparatie

Controller de machine voor gebruik op beschadigde of defekte onderdelen. Controller of alle bewegende delen correct gemonteerd zich, of er geen onderdelen gebroken zich, of er geen beschemkappen en schakelaars beschadigd zich en of er geen andere gebreken zich die invloed op de werkung van de machine zouden können hebben.

NEDERLANDS

Gebruik de machine nicht als enig onderdeel beschadigd of defect is. Gebruik de machine nicht als de aan/uitschakelaar nicht werkt.
Gebruik de machine nooit als een beveiliging of afdekking beschadigd is of ontbreekt.
Vergewis u ervan dat de machine goed werkt.
Defecte onderdelen dienen door een erkend servicecentrum te worden gerepareerd of verrangen.
Controller voor gebruik het netsnoer op beschadiging, veroudering en slijtage.
Gebruik de machine nicht als het netsnoer beschadigd of defect is.
Indien het netsnoer beschadigd is, dient het ter voorkoming van gevaren te worden verrangen door een erkend servicecentrum
Probeer nooit om enig onderdeel anders dan in deze handleiding beschreiben te verwijderen of te verrangen.

Deze machine is dubbel geisoleerd;
een aardaansluiting is waarom Nietoodzakelijk.
Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.

Aanvullende veiligheidsinstructies voor strimmers De machine is voorzien van de volgende pictogrammen:

Lees de handleiding voordat u met de machine gaat werken.

Draag een veiligheidsbril als u deze machine bedient.

d mensen en dieren tenminste 6 m uit de buurt van de snijdraad.

Stel het apparaat Niet bloot aan regen.

Zorg dat ubekend bent met de bedieningsonderdelen en het juiste gebruik van de machine.
Gebruik de machine alleen bij daglicht of goede kunstmatige verlichting.
Controller voor gebruik het elektriciteitssnoer en de verlengsnoer op beschadiging,veroudering en slijtage. Indien een snoerijdens gebruik beschadigd raakt, verwijdert u het netsnoer ommiddelijk uit het stopcontact. RAAK HET SNOER NIET AAN,VOORDAT DE STROOM IS UITGESCHAKELD
Gebruik de machine nicht als de snoeren beschadigd of versleten zich.

Draag stevige schoenen of laarzen om uw voeten te beschermen.
Draag een lange broek om uw benen te beschemen.
Controller voordat u de machine in gebruik neemt of er geen stokjes, steentjes, draad en andere obstakels op het te bewerken oppervlak liggen.
Gebruik de machine alleen in rechtopstaande positie, met het snijdraad in de buurt van de grond. Schakel de machine nooit in een andere positie in.
Beweeg langzaam wanner u de machine gebruikt. Houd er rekening mee dat pas gemaad graz vochtig en glad is.
Werk Niet op steile hellingen. Bewerk taluds in stroken van links maar rechts, Niet van boyen maar beneden.
Steek nooit grindpaden of -wegen over verwijl de machine is ingeschakeld.
Raak nooit de snijdraad aan verwijl de machine is ingeschakeld.
Zet de machine Niet neer voordat de snijdraad volledig tot stilstand is gekomen.
Gebruik uitsluitend het geschikte type snijdraad.
Gebruik nooit snijdraad van metaal of vislijn.
Voorkom aanraking van het snijmes.
Zorg dat het netsnoer uit de buurt van het snijdraad worden gezhouden. Zorg dat u altiijd weet waar het snoer zich bevindt.
Houd altiijd en handen en voeten uit de buurt van de sniidraad, vooral bij het inschakelen van de motor.
Waarschuwing! Het snijdraad van metaal draait nog door terwijl de machine is uitgeschakeld.
Gebruik de machine nooit met beschadigde beschemkappen of zonder dat beschemkappen zich aangebracht.
Zorg er algid voor dat de ventilatieopeningen vrijং van afval

Onderdelen

Alaar gelang de uitvoering beschikt deze machine over de volgende onderdelen.

1. Trekker hendel (aan/uit-schakelaar)
2. Handgreep
3. Netsnoerklem
4. Netaansluiting
5. Extra handgreep
6. Instelknop
7. Opberghaken netsnoer
   8.Motorhuis
8. Beschemkap
9. Snijmes
10. Spoelbehuiizing
11. Snijdraad
12. Kantengeleider
13. Buis

Montage

Waarschuwing! Zorg voor aanvang van de montage dat de machine is uitgeschakeld en de netstekker van het lichtnet is losgekoppeld.

Aanbrengen van de beschemkap (fig. A)

Verwijder de schroef (15) uit de beschemkap (9).
Plaats het scherm op de machine zoals afgebeeld.
Duw de beschermkap stevig aan totdat hij op zichplaats klikt.
Bevestig de beschemkap met de schroef.

Waarschuwing! Gebruik de machine nooit zonder dat de beschemkap maar behoren is aangebracht.

Aansluiten van de machine op het elektriciteitsnet (fig. B)

Sluit een geschikt verlngsnoer aan op de netaansluiting (4).
Haal het snoer door de trekontlasting (3).
Steek de stekker in een stopcontact. Voor apparaten met aangebracht snoer: Zorg dat het snoer door de trekontlasting is gehald voordat de stekker in het stopcontact worden gestoken.

Waarschuwing! Het verlengsnoer dient geschikt te zijn voor gebruik buitenshuis.

Instellen van de machine voor de werkpositie (fig. C)

De machine worden geleverd in een vervoerstand. De machine dient in een werkpositie te worden geplaatst voor gebruik.

Trek de buis (14) voorzichtiguit totdat de instelknop (6) op deplaats worden vergrendeld.
Wanner de knop op deplaats worden vergrendeld, is demachine ingesteld in de kortste werkpositie.

Waarschuwing! Gebruik de machine nooit zonder dat deze zich in een werkpositie befindt.

Bevestigen van de kantengeleider (fig. D)

Plaats de kantengeleider (13) voor de machine zoals afgebeeld.
Trek voorzichtig de poten van de kantengeleider uit elkaar.
Schuif de poten over het motorhuis (8) in de gaten (16) aan beiden zijden.
Zorg ervoor dat de kantengeleider goed past in de geleiders van het motorhuis.

Gebruik

Waarschuwing! Laat de machine ophaar eigen tempowerken. Niet overbelasten.

Instellen van de machine voor strimmen of graskantsnijden (fig. C, E & F)

De machine kan worden gebruik voor strimmen zoals afgebeeld in fig. E, of voor graskantsnijden om overhangend gras langus graskanten en bloembedden te strimmen zoals afgebeeld in fig. F.

Strimmen (fig. C & E)

Voor strimmen staat de strimkop in de stand zoals afgebeeld in fig. E. Indien dit Niet het geval is:

Stel de machine in op de werkpositie.
Drukd instelknop in (6).
Verdraai de handgreep (2), verwil u de instelknop loslaat.
Zodra de kop in positie is, zal de knop vastklikken.

Opmerking: De kop kan slechts in een richting draaien.

Graskantsnijden (fig. C & F)

Voor graskantsnijden staat de strimkop in de stand zoals aufgebeeld in fig. F. Indien dit Niet het geval is:

Stel de machine in op de werkpositie.
Drukd instelknop in (6).
Verdraai de handgreep (2), verwil u de instelknop loslaat.
Zodra de kop in positie is, za de knop vastklikken.

Opmerking: De kop kan slechts in een richting draaien.

De hoogte van het apparatusat instellen (fig. C)

Deze machine heeft een uitschuifmechanisme waardoor u een comfortabile hoogte kurz instellen. Er zijn drie hoogte instellungen. Ga als volgt te werk om de hoogte in te stellen:

Druke instelknop in (6).
Trek de buis (14) voorzichtig in of uit het motorhuis (2) tot de gewenste hoogte, verwijl u de knop loslaat.
Zodra de buis in positie is, za de knop vastklikken.

In- en uitschakelen

Om de machine in te schakelen, knijpt u de trekkerhendel (1) in.
Om de machine uit te schakelen, laut u de trekkerhendel los.

Waarschuwing! Probeer nooit om de trekkerhendel in de ingeschakelde stand te vergrendelen.

Tips voor optimaal gebruik

Algemeen

Voor een optimaal resultaat kunt u het Beste alleen droog gras bewerken.

Strimmen

Houd de machine vast zoals afgebeeld in fig. E.
Zwaai de strimmer langzaam been en weer.

NEDERLANDS

Ga bij het bewerken van lang gras laag voor laag te werk vanaf de bovenkant. Neemkleine stroken.
Houd de machine uit de buurt van harde voorwerpen en fijnbeplanting.
Verminder de belasting als de machine langzamer begint te draaien.

Graskantsnijden

De beste resultaten worden bereikt op kanten die dieper zich dan 50~mm

Gebruik de machine Niet voor het make van kanten.
Gebruik een spade om kanten te make.
Geleid de machine zoals afgebeeld in fig. F.
Houd de machine een beetje schuin om een nauwkeuriger kant te snijden.

Onderhoud

Dit gereedschap is ontworpen om gedurende langere periodete functioneren met een minimum aan onderhoud.

Voortdurend tevreden gebruik is afhankelijk van correct onderhoud en regelmatig schoonmaking.

Waarschuwing! Zorg voor aanvang van onderhoudswerkzaamheden dat de machine is uitgeschakeld en denetstekker van het lichtnet is losgekoppeld.

Reinig regelmatig de ventilatieopeningen van uw machine met een zachté borstel of een droge doeK.
Reinig regelmatig de behuizing van de motor met een vochtige doeK. Gebruik geen schuur- of oplosmiddel.
Reinig regelmatig het snijdraad en de spoel met een zachtbe borstel of een droge doeK.
Gebruik regelmatig een botte krabber om gras en vuil uit de beschermkap te verwiederen.

Aanbrengen van een neue draadspoel (fig. G & H)

Vervangende draadspoelen zijn verkrijgbaar bij uw Black & Decker-dealer (catalogusnr. A6441).

Complete cassettes met een draadspoel zijn eveneens verzrikrijgbaar (catalogusnr, A6442).

Verwijder de stekker uij het stopcontact.
Houd de lippen (18) ingedrukt en verwijder het speldealdeksel (18) van de behuizing (11) (fig. G).
Verwijder de lege spoel (19)uit het spoeldeksel.
Verwijder vuil en gras uit het spoeldeksel en de behuizing.
Neem de neue spoel en druk hem op de as in het spoeldeksel. Draai de spoel een beetie totdat hij vastzit.
Haal het uiteinde van een van de snijdraden los en voer het draad door een van de ogen (20) (fig. H). Het draad dient ca. 11 cm uit het speldeksel te steken.
Haal het uiteinde van de andere snijdraad los en voer het draad door het andere oog. Het draad dient ca. 11 cm uit het speldeksel te steken.

Zorg ervoor dat de lippen (17) op de spoel overeenkomen met de uitsnijdingen (21) in de behuizing (fig. G.)
Druh het deksel op de behuizing totdat het netjes op+zijnplaats klikt.

Waarschuwing! Knip het snijdraad af als het verder dan het snijmes (10)uitsteekt zodateh draad het mes net raakt.

Winden van neue draad op een lege spoel (fig. I, J & K)

U kunt neue snijdraad op een lege spoel winden.
Vervangende snijdraad is verkrijgbaar bij uw Black & Decker-dealer (catalogusnr. A6440).

Verwijder de lege spoel UIT de machine zoals hierboven beschreiben.
Verwieder het oude snijdraad UIT de spel.
Wind het neue draad eerst op het bovenste gedeelte van de spoel:

• Voer 2 cm snijdraad in een van de gaten in het bovenste gedeelte van de spoel zoals afgebeeld.
• Wind het snijdraad op de spoel in de richting van de pij. Zorg dat de draad netjes inlagen op de spoel worden gewonden. Niet kriskras owinden.
• Knip het snijdraad door zodra het opgewonden draad tot de uitsparingen (23) komt.
• Stop het draadijdelijk in de sleuven (22) aan een kant van de spoel zoals afgebeeld.

Herhaal de bovenstaande procedure voor het tweede snijdraad op het onderste gedeelte van de spoel. Stop het draad in de ongebruekte sleuven (22).
Ga verdertewerkzoals hierboven beschreibenom de spoel op de machine aan te brengen. Vergeet Niet om het snijdraad uitt de sleuven (22) te verwilderen.

Waarschuwing! Gebruik uitsluitend het geschikte type Black & Decker-snijdraad. Zorg dat er op beiden gedeelten van de spoel snijdraad zit (fig. K).

Storingen verhelpen

Indien uw machine Niet maar behoren functioneert, volg dan onderstaande instructies. Als hierdoor het probleem Niet worden opgelost, kutu contact opnemen met uwplaatselijke Black & Decker servicecentrum.

Waarschuwing! Schakel voor de werkzaamheden het apparaat uit en neem de netstekker uit het stopcontact.

Machine draait langzaam

Controller of de behuizing van de spoel vrij kan ronddraaien. Maak indien nodig de behuizing schoon.
Controller of het snijdraad Nieteer dan 11 cm uitsteekt vanaf de behuizing van de spoel. Knip indien dit wel het geval is de draad af zodat hij net het snijmes raakt.

Houd de lippen ingedrukt en verwijder het speldeksel van de behuizing.
Trek aan het snijdraad totdat het 11 cm uitsteekt vanaf de behuizing. Plaats een neue spoel met snijdraad (zie bovenstaande instructies) indien er onvoldoende snijdraad op de spoel is overgebleven.
Houd de lippen op de draadspoel voor de uitsnijdingen in de behuizing.
Druh het deksel op de behuizing totdat het netjes op zijnplaats klikt.
Knip de snijdraad af als hij verder dan het snijmesuitsteekt zodate de draad het mes net raakt.

Indien de automatische draadvoeding nog steeds nicht werkt of de spoel vastzit, probeer dan de volgende suggesties:

Reinig zorgvuldig het deksel en de behuizing van de spoel.
Verwijder de spel on controller of de hefboom vrij kan bewegen.
Verwijder de spoel en wikkel de snijdraad af, wind het daarna weeer netjes op de spoel zoals hierboven beschreiben. Plaats de spoel terug volgens instructies.

Milieu

den inzameling. Dit product mag nicht met het gewone huishoudelijkke afval worden weggegooid.

Wanneruw oude Black & Deckerproduct aan verrangting toe is of het u Niet langer van Dienst kan zich,gooi het dan nicht bij het huishoudelijk afval.Zorg ervoor dat het product geschaden kan worden ingezameld.

ebrukte producten en verpakkingenge}scheiden in te zamelen, worden de materialengerecycled en opnieuw gebruikt. Hergebruik vangerecyclele materialen voorkomt milieuuervuilingenverminder dt vraag aan grondstoffen.

Inzamelpunten voor gescheden inzameling van elektrische huishoudproducten bij gemeentelijkke vuilnisbergen of bij de verkoper waar u een新产品 koopt,+kennen aanplaatselijkke voorschriften gebonden zijn.

Black & Decker biodt de möglichkheid tot inzamelen en recyclen van afgedankte Black & Decker producten. Om gebruik van deze service te make, dient u het product aan een van ons servicecentra te sturen, die voor ons de inzameling verzorgen.

U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op dechterzijde van deze handleiding. U kunt ook een lijst van once servicecentra eneer informatatie m.b.t. once klantenservice vinden op het volgende Internet-adres: www.2helpU.com

Technische gegevens

GL651 GL652 GL653

Spanning V 230 230 230

Opgenomen vermogen W 380 400 440

Onbelast toerental min 10.000/12.000 10.000/12.000 10.000/12.000

Opgenomen vermogen W 460 460

Onbelast toerental min -1 10.000/12.000 9.500/11.500

Gewicht kg 3,2 3,2

EG-conformiteitsverklaring

Black & Decker verklaart dat deze producten in

overeenstemming zich met:

98/37/EG, 89/336/EEG, 73/23/EEG, EN 60335, EN 55014

Niveau van de geluidsdruk, gemeten volgens 2000/14/EG:

LpA (geluidsdruk) 81 dB(A), LWA (geluidsvermogen) 95 dB(A),

L_WA (gegarandeerd) 96 dB(A)

Trilling op hand/arm volgens EN 786: < 2.5m / s^2

Kevin Hewit

Black & Decker heeft vertrouwen in+zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijkrechten en beperken deze Niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie.

NEDERLANDS

Mocht uw Black & Decker product binnen 24 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze verranging van defecte onderdelen, de reparatie van het product of de verranging van het product, tenzij:

Het product is gezruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden;
Het product onoordeelkundig is gebruikt;
Het product is beschadigd door invloeden van buitenaf of door een ongeval;
Reparaties zich uitgevoerd door anderen dan once servicecentra of Black & Decker personeel.

Om een beroep op de garantie te doen, dient u een aankoopbewijs te overhandigen aan de verkoper of een van once servicecentra. U kurz het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op dechterzijde van deze handleiding. U kurz ook een lijst van once servicecentra en meer informatie m.b.t. once klantenservice vinden op het volgende Internet-adres: www.2helpU.com

Meld u aan op once website www.blackanddecker.nl om te worden geinformeerd over{nieuwe producten en speciale aanbiedingen. Verdere informatie over het merk Black & Decker en once producten vindt u op www.blackanddecker.nl

Uso previsto

Linda ny trad pa en tom spele (fig. I, J & K)

Adres van de dealer . Aankoondatum

Airee van de doet: Ainspootan. Direcction del detalla, Eecha de compra

Morada do revendador . Data de compra

Aterforsägrens adress Inkönsdatum

Abercalferees adress: Inkjagsdato Forhandlerens adress: Inkjagsdato

Fermiandienes adreccio. In:mpbck Forhandier adress, Indkohsdato
