KÄYTTÖOHJE GL651 BLACK & DECKER

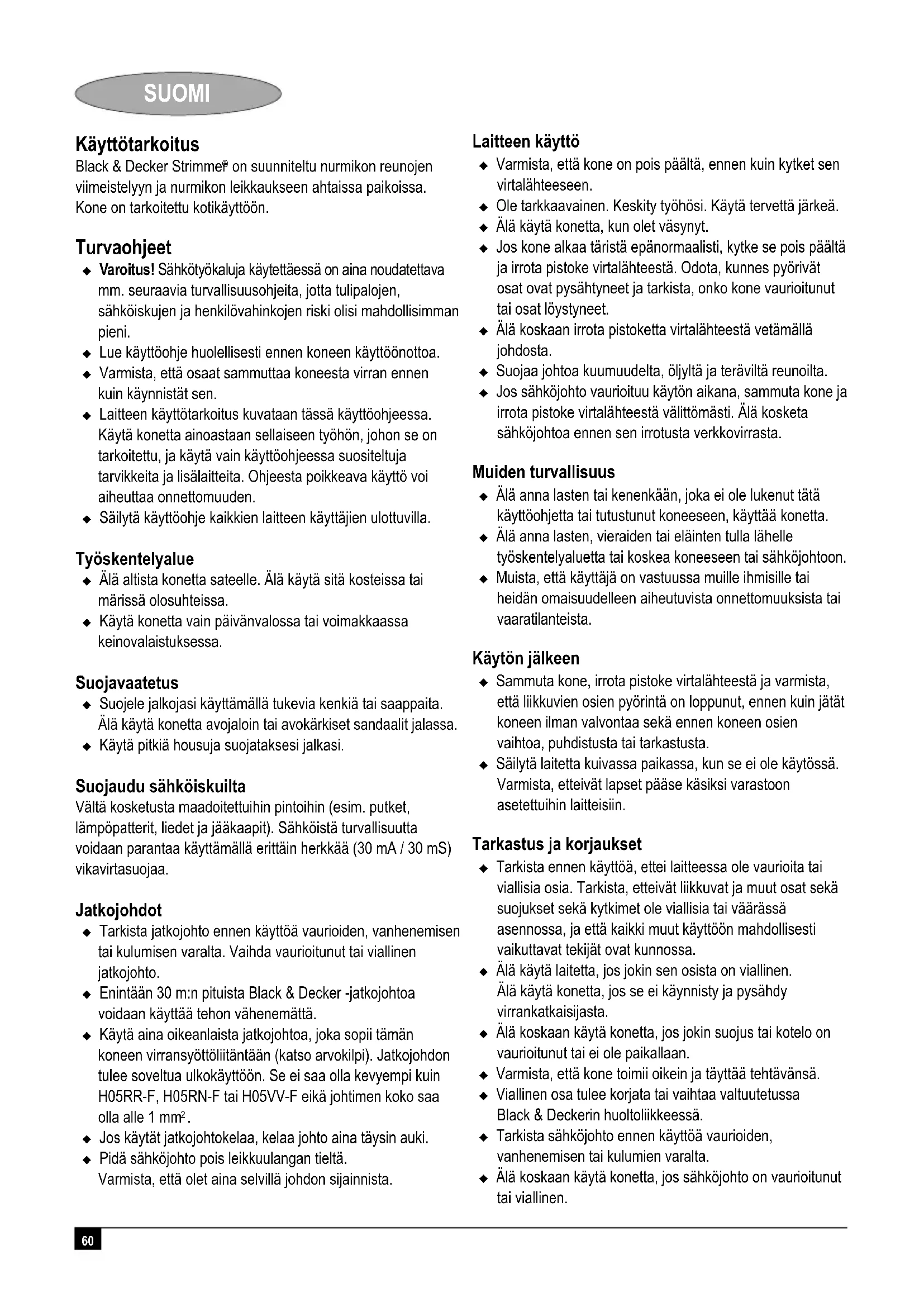

on suunniteltu nurmikon reunojen viimeistelyyn ja nurmikon leikkaukseen ahtaissa paikoissa. Kone on tarkoitettu kotikäyttöön. Turvaohjeet Varoitus! Sähkötyökaluja käytettäessä on aina noudatettava mm. seuraavia turvallisuusohjeita, jotta tulipalojen, sähköiskujen ja henkilövahinkojen riski olisi mahdollisimman pieni. Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. Varmista, että osaat sammuttaa koneesta virran ennen kuin käynnistät sen. Laitteen käyttötarkoitus kuvataan tässä käyttöohjeessa. Käytä konetta ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain käyttöohjeessa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa onnettomuuden. Säilytä käyttöohje kaikkien laitteen käyttäjien ulottuvilla. Työskentelyalue Älä altista konetta sateelle. Älä käytä sitä kosteissa tai märissä olosuhteissa. Käytä konetta vain päivänvalossa tai voimakkaassa keinovalaistuksessa. Suojavaatetus Suojele jalkojasi käyttämällä tukevia kenkiä tai saappaita. Älä käytä konetta avojaloin tai avokärkiset sandaalit jalassa. Käytä pitkiä housuja suojataksesi jalkasi. Suojaudu sähköiskuilta Vältä kosketusta maadoitettuihin pintoihin (esim. putket, lämpöpatterit, liedet ja jääkaapit). Sähköistä turvallisuutta voidaan parantaa käyttämällä erittäin herkkää (30 mA / 30 mS) vikavirtasuojaa. Jatkojohdot Tarkista jatkojohto ennen käyttöä vaurioiden, vanhenemisen tai kulumisen varalta. Vaihda vaurioitunut tai viallinen jatkojohto. Enintään 30 m:n pituista Black & Decker -jatkojohtoa voidaan käyttää tehon vähenemättä. Käytä aina oikeanlaista jatkojohtoa, joka sopii tämän koneen virransyöttöliitäntään (katso arvokilpi). Jatkojohdon tulee soveltua ulkokäyttöön. Se ei saa olla kevyempi kuin H05RR-F, H05RN-F tai H05VV-F eikä johtimen koko saa olla alle 1 mm

Jos käytät jatkojohtokelaa, kelaa johto aina täysin auki. Pidä sähköjohto pois leikkuulangan tieltä. Varmista, että olet aina selvillä johdon sijainnista. Laitteen käyttö Varmista, että kone on pois päältä, ennen kuin kytket sen virtalähteeseen. Ole tarkkaavainen. Keskity työhösi. Käytä tervettä järkeä. Älä käytä konetta, kun olet väsynyt. Jos kone alkaa täristä epänormaalisti, kytke se pois päältä ja irrota pistoke virtalähteestä. Odota, kunnes pyörivät osat ovat pysähtyneet ja tarkista, onko kone vaurioitunut tai osat löystyneet. Älä koskaan irrota pistoketta virtalähteestä vetämällä johdosta. Suojaa johtoa kuumuudelta, öljyltä ja teräviltä reunoilta. Jos sähköjohto vaurioituu käytön aikana, sammuta kone ja irrota pistoke virtalähteestä välittömästi. Älä kosketa sähköjohtoa ennen sen irrotusta verkkovirrasta. Muiden turvallisuus Älä anna lasten tai kenenkään, joka ei ole lukenut tätä käyttöohjetta tai tutustunut koneeseen, käyttää konetta. Älä anna lasten, vieraiden tai eläinten tulla lähelle työskentelyaluetta tai koskea koneeseen tai sähköjohtoon. Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista onnettomuuksista tai vaaratilanteista. Käytön jälkeen Sammuta kone, irrota pistoke virtalähteestä ja varmista, että liikkuvien osien pyörintä on loppunut, ennen kuin jätät koneen ilman valvontaa sekä ennen koneen osien vaihtoa, puhdistusta tai tarkastusta. Säilytä laitetta kuivassa paikassa, kun se ei ole käytössä. Varmista, etteivät lapset pääse käsiksi varastoon asetettuihin laitteisiin. Tarkastus ja korjaukset Tarkista ennen käyttöä, ettei laitteessa ole vaurioita tai viallisia osia. Tarkista, etteivät liikkuvat ja muut osat sekä suojukset sekä kytkimet ole viallisia tai väärässä asennossa, ja että kaikki muut käyttöön mahdollisesti vaikuttavat tekijät ovat kunnossa. Älä käytä laitetta, jos jokin sen osista on viallinen. Älä käytä konetta, jos se ei käynnisty ja pysähdy virrankatkaisijasta. Älä koskaan käytä konetta, jos jokin suojus tai kotelo on vaurioitunut tai ei ole paikallaan. Varmista, että kone toimii oikein ja täyttää tehtävänsä. Viallinen osa tulee korjata tai vaihtaa valtuutetussa Black & Deckerin huoltoliikkeessä. Tarkista sähköjohto ennen käyttöä vaurioiden, vanhenemisen tai kulumien varalta. Älä koskaan käytä konetta, jos sähköjohto on vaurioitunut tai viallinen.61 SUOMI Jos sähköjohto on vaurioitunut, sen saa vaihtaa vain valtuutetussa Black & Deckerin huoltoliikkeessä vaaratilanteiden välttämiseksi. Älä koskaan yritä irrottaa tai vaihtaa sellaisia osia, joita ei ole määritelty tässä oppaassa. Sähköturvallisuus Tämä laite on kaksoiseristetty; siksi erillistä maadoitusta ei tarvita. Tarkista aina, että virtalähde vastaa arvokilvessä ilmoitettua jännitettä. Lisäturvallisuusohjeet nurmikonviimeistelijälle Koneessa on seuraavat varoitusmerkit: Lue käyttöohje huolellisesti ennen koneen käyttöönottoa. Käytä suojalaseja konetta käyttäessäsi. Työskentele vähintään 6 m:n etäisyydellä ihmisistä ja eläimistä. Älä altista konetta sateelle tai kosteudelle. Tutustu koneen hallintalaitteisiin ja niiden toimintoihin. Käytä konetta vain päivänvalossa tai voimakkaassa keinovalaistuksessa. Tarkista ennen käyttöä, että sähköjohto ja jatkojohto ei ole vaurioitunut, vanhentunut tai kulunut. Jos virtajohto vahingoittuu käytön aikana, kytke se välittömästi irti virtalähteestä. ÄLÄ KOSKETA VIRTAJOHTOA ENNEN SEN IRROTTAMISTA VIRTALÄHTEESTÄ. Älä käytä konetta, mikäli johdot ovat vialliset tai kuluneet. Suojele jalkojasi käyttämällä tukevia kenkiä tai saappaita. Käytä pitkiä housuja suojataksesi jalkoja. Tarkista ennen koneen käyttöä, ettei työskentelyalueella ole oksia, kiviä, metallilankaa tai muita esteitä. Käytä konetta vain pystysuorassa asennossa leikkuulanka lähellä maata. Älä koskaan käynnistä konetta missään muussa asennossa. Liiku hitaasti, kun käytät konetta. Muista, että juuri leikattu ruoho on kosteaa ja liukasta. Älä työskentele jyrkissä rinteissä. Työskentele rinteen leveydeltä, älä ylös ja alas rinnettä. Älä koskaan kuljeta konetta sora- tai hiekkateiden yli langan pyöriessä. Älä koskaan kosketa leikkuulankaa koneen ollessa käynnissä. Älä laita konetta maahan, ennen kuin leikkuulanka on täysin pysähtynyt. Käytä ainoastaan oikean tyyppistä leikkuulankaa. Älä koskaan käytä metallista leikkuulankaa tai ongensiimaa. Älä koske langan leikkuuterään. Pidä sähköjohto pois leikkuulangan tieltä. Varmista, että tiedät aina johdon sijainnin. Pidä kädet ja jalat poissa leikkuulangan tieltä etenkin, kun moottori käynnistetään. Varoitus! Leikkaavien osien pyöriminen jatkuu senkin jälkeen, kun koneen virta on katkaistu. Älä koskaan käytä konetta, jos jokin suoja on vaurioitunut tai ei ole paikallaan. Varmista, että ilmanvaihtoaukot ovat puhtaita. Yleiskuvaus Tässä koneessa on kaikki tai joitakin seuraavista ominaisuuksista.

1. Käynnistysvipu (päällä/pois päältä-kytkin)

4. Virransyöttöliitäntä

7. Johdon kiinnityskoukut

10. Langan leikkuuterä

Kokoaminen Varoitus! Ennen kokoamista varmista, että kone on pois päältä eikä sitä ole liitetty virtalähteeseen. Suojuksen kiinnittäminen (kuva A) Irrota ruuvi (15) suojuksesta (9). Aseta suojus koneeseen kuvan osoittamalla tavalla. Paina suojusta lujasti, kunnes se napsahtaa paikalleen. Kiinnitä suojus ruuvilla. Varoitus! Älä koskaan käytä konetta, jos suojusta ei ole kiinnitetty oikein paikalleen. Koneen liittäminen verkkovirtaan (kuva B) Kiinnitä sopivan jatkojohdon naarasliitin virransyöttöliitäntään (4). Kierrä johto johdon pidikkeen kautta (3).62 SUOMI Laita pistoke virtalähteeseen. Langoitetuille johtoyksiköille: Varmista, että johto on kierretty johdon pidikkeen kautta, ennen kuin kiinnität johdon pistokkeen verkkovirtaan. Varoitus! Jatkojohdon tulee olla ulkokäyttöön tarkoitettu. Työkalun asentaminen työskentelyasentoon (kuva C) Työkalu on toimitettaessa kuljetusasennossa. Se on asennettava työskentelyasentoon ennen käyttöä. Vedä kevyesti putkea (14) ulos, kunnes säätöpainike (6) lukkiutuu paikalleen. Kun painike lukkiutuu paikalleen, työkalu on asennettu lyhimpään työskentelyasentoon. Varoitus! Älä käytä työkalua koskaan, ellei se ole työskentelyasennossa. Reunaohjaimen kiinnittäminen (kuva D) Sijoita reunaohjain (13) laitteen eteen kuvan osoittamalla tavalla. Vedä kevyesti reunaohjaimen jalat erilleen. Liu'uta jalat moottorikotelon (8) ylitse kummallakin puolella oleviin reikiin (16). Varmista, että reunaohjain sopii kunnolla moottorikotelon ohjauskiskoihin. Käyttö Varoitus! Anna koneen käydä omaan tahtiinsa. Älä ylikuormita sitä. Koneen asettaminen viimeistely- tai reunaleikkuuasentoon (kuva C, E & F) Konetta voidaan käyttää joko viimeistelyyn kuten kuvassa E tai reunaleikkuuseen ruohon leikkaamiseksi nurmikon ja kukkapenkkien reunoilta kuten kuvassa F. Viimeistelyasento (kuva C & E) Viimeistelyä varten leikkuupään tulee olla kuvan E mukaisessa asennossa. Jos se ei ole, toimi seuraavasti: Asenna laite työskentelyasentoon. Paina säätöpainiketta (6). Käännä kahvaa (2) samalla kun vapautat painikkeen. Kun leikkuupää on kohdallaan, painike lukkiutuu paikalleen. Huomautus: Pää kiertyy vain yhteen suuntaan. Reunanleikkuuasento (kuva C & F) Reunaleikkuuta varten leikkuupään tulee olla kuvan F mukaisessa asennossa. Jos se ei ole, toimi seuraavasti: Asenna laite työskentelyasentoon. Paina säätöpainiketta (6). Käännä kahvaa (2) samalla kun vapautat painikkeen. Kun leikkuupää on kohdallaan, painike lukkiutuu paikalleen. Huomautus: Pää kiertyy vain yhteen suuntaan. Koneen korkeuden säätäminen (kuva C) Tässä koneessa on teleskooppivarsi, jonka ansiosta voit säätää sen itsellesi sopivaan korkeuteen. Koneessa on kolme korkeusasetusta. Säädä korkeusasetusta seuraavalla tavalla: Paina säätöpainiketta (6). Vedä kevyesti putki (14) sisään tai ulos moottorikotelosta (2) sopivan korkeuden säätämiseksi. Paina samalla säätöpainiketta. Kun putki on kohdallaan, painike lukkiutuu paikalleen. Virran kytkeminen päälle/pois päältä Käynnistä kone painamalla virrankatkaisijaa (1). Sammuta kone päästämällä irti virrankatkaisijasta. Varoitus! Älä koskaan yritä lukita virrankatkaisijaa käynnistysasentoon. Vinkkejä parhaimman tuloksen saamiseksi Yleiset tiedot Paras leikkuutulos saadaan leikkaamalla kuivaa ruohoa. Viimeistely Pidä konetta kuten kuvassa E. Käännä leikkuria kevyesti puolelta toiselle. Leikkaa pitkää ruohoa asteittain ylhäältä lähtien. Leikkaa vain vähän kerrallaan. Vältä kovia esineitä tai hentoja kasveja. Jos kone alkaa käydä hitaasti, vähennä kuormitusta. Reunaleikkuu Parhaimman tuloksen saa reunoissa, jotka ovat yli 50 mm syviä. Älä tee reunoja koneella. Tee reunat käyttäen sopivaa lapiota. Ohjaa konetta kuten kuvassa F. Jos haluat leikata lähempää, kallista konetta hieman. Huolto Jiirisaha on suunniteltu toimimaan mahdollisimman pitkään mahdollisimman vähällä huollolla. Asianmukainen käyttö ja säännönmukainen puhdistus takaavat laitteen jatkuvan tyydyttävän toiminnan. Varoitus! Ennen huoltoa ja puhdistusta tulee koneen olla pois päältä ja irti virtalähteestä. Puhdista työkalun ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla rievulla. Puhdista laitteen kuori säännöllisesti kostealla siivousliinalla. Älä koskaan käytä puhdistamiseen liuotinaineita tai syövyttäviä puhdistusaineita. Puhdista leikkuulanka ja kela säännöllisesti pehmeällä harjalla tai kuivalla rievulla.63 SUOMI Poista ruoho ja lika säännöllisesti suojuksen alapuolelta tylsällä kaapimella. Uuden lankakelan asennus (kuva G & H) Uusia lankakeloja myyvät Black & Decker -tuotteiden jälleenmyyjät (tuotenro A6441). Saatavilla on myös lankakelak asettipakkauksia (tuotenro A6442). Irrota työkalu virtalähteestä. Pidä kelan suojuksen kielekkeitä (17) painettuna ja poista kelan suojus (18) kotelosta (11) (kuva G). Poista tyhjä kela (19) kelan suojuksesta. Poista kaikki lika ja ruoho kelan suojuksesta ja kotelosta. Paina uusi kela suojuksen keskiöön. Kierrä kelaa hieman, kunnes se kiinnittyy kunnolla paikalleen. Löysää leikkuulangan toista päätä kelalta ja vie se reikään (20) (kuva H). Lankaa täytyy tulla ulos kelan suojuksesta noin 11 cm. Löysää toisen leikkuulangan toista päätä kelalta ja vie se toiseen reikään. Lankaa täytyy tulla ulos kelan suojuksesta noin 11 cm. Kohdista kelan suojuksen kielekkeet (17) kotelon reikiin (21) (kuva G). Paina suojus koteloon, kunnes se napsahtaa kiinni paikalleen. Varoitus! Jos leikkuulankaa ylettyy leikkuuterän (10) yli, leikkaa lanka lyhyemmäksi niin, että se on terän kohdalla. Uuden langan kiertäminen tyhjään kelaan (kuva I, J & K) Tyhjään kelaan on mahdollista kiertää uusi leikkuulanka. Lankapakkauksia myyvät Black & Decker -tuotteiden jälleenmyyjät (tuotenro A6440). Poista tyhjä kela koneesta aiempien ohjeiden mukaisesti. Poista kaikki vanha leikkuulanka kelasta. Kierrä ensiksi uusi lanka kelan ylimmäiseen osaan: - Syötä 2 cm leikkuulankaa johonkin kelan yläosan urista kuvan mukaisesti. - Kierrä leikkuulanka kelalle nuolen suuntaan. Kierrä lankaa tasaisesti eri kerroksiin. Älä kierrä sitä ristiin. - Kun leikkuulankaa on kierretty syvennykseen (23) asti, katkaise lanka. - Aseta lanka väliaikaisesti uriin (22) kelan toisella puolella kuvan mukaisesti. Toista edellinen toimenpide toiselle leikkuulangalle kiertämällä se kelan alaosaan. Aseta lanka väliaikaisesti vapaana oleviin uriin (22). Kiinnitä kela koneeseen aikaisempien ohjeiden mukaisesti. Muista irrottaa leikkuulanka urista (22). Varoitus! Käytä vain Black & Deckerin suosittelemaa leikkuulankaa. Varmista, että kelan molemmissa osissa on leikkuulankaa (kuva K). Vianmääritys Jos kone ei näytä toimivan oikein, noudata seuraavia ohjeita. Jos tämä ei ratkaise ongelmaa, ota yhteyttä valtuutettuun Black & Deckerin huoltopisteeseen. Varoitus! Sammuta kone ja irrota se virtalähteestä, ennen kuin jatkat. Kone käy hitaasti Tarkista, että kelan kotelo pääsee pyörimään esteettä. Puhdista se varovasti tarvittaessa. Tarkista, että leikkuulankaa ei tule ulos kelan kotelosta yli 11 cm. Jos se tulee, katkaise lanka niin, että se tulee lähemmäksi leikkuuterää. Automaattinen langansyöttö ei toimi Pidä kielekkeitä painettuna ja poista kelan suojus kotelosta. Vedä leikkuulankaa, kunnes sitä tulee ulos kotelosta 11 cm. Jos kelalla ei ole tarpeeksi leikkuulankaa, asenna uusi leikkuulankakela aikaisempien ohjeiden mukaan. Kohdista kelan suojuksen kielekkeet kotelon reikiin. Paina suojus koteloon, kunnes se napsahtaa kiinni paikalleen. Jos leikkuulanka tulee ulos leikkuuterän yli, katkaise lanka niin, että se ulottuu juuri terään asti. Jos automaattinen langansyöttö ei vieläkään toimi tai kela on jumissa, kokeile seuraavia toimenpiteitä: Puhdista kelan suojus ja kotelo huolellisesti. Poista kela ja tarkista, että sen vipu pääsee liikkumaan esteettä. Poista kela, pura leikkuulanka kelalta ja kierrä se sitten tasaisesti takaisin aikaisempien ohjeiden mukaisesti. Laita kela takaisin aikaisempien ohjeiden mukaisesti. Ympäristö Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen kanssa. Kun Black & Decker -koneesi on käytetty loppuun, älä hävitä sitä kotitalousjätteen mukana. Tämä tuote on kerättävä erikseen. Käytettyjen tuotteiden ja pakkausten erillinen keräys mahdollistaa materiaalien kierrätyksen ja uudelleenkäytön. Kierrätettyjen materiaalien uudelleenkäyttö auttaa ehkäisemään ympäristön saastumisen ja vähentää raaka-aineiden kysyntää. Paikallisten säännösten mukaisesti on mahdollista viedä kotitalouksien sähkölaitteet kuntien kaatopaikoille tai jättää ne vähittäismyyjälle ostettaessa uusi tuote.64 SUOMI Black & Decker tarjoaa mahdollisuuden Black & Decker - tuotteiden keräykseen ja kierrätykseen sen jälkeen, kun ne on poistettu käytöstä. Jotta voisit hyötyä tästä palvelusta, palauta laitteesi johonkin valtuutettuun huoltoliikkeeseen, joka kerää laitteet meidän puolestamme. Voit tarkistaa lähimmän valtuutetun huoltoliikkeen sijainnin ottamalla yhteyden Black & Deckerin toimistoon, joka sijaitsee tässä käsikirjassa annetussa osoitteessa. Lista valtuutetuista Black & Decker -huoltoliikkeistä sekä yksityiskohtaiset tiedot korjauspalvelustamme ovat vaihtoehtoisesti saatavilla Internetissä, osoitteessa www.2helpU.com Tekniset tiedot GL651 GL652 GL653 Jännite V

10.000/12.000 9.500/11.500 Paino kg 3,2 3,2 EU:n yhdenmukaisuusilmoitus GL651/GL652/GL653/GL655/GL656 Black & Decker vakuuttaa näiden tuotteiden olevan seuraavien standardien vaatimusten mukaisia: 98/37/EY, 89/336/ETY, 73/23/ETY, EN 60335, EN 55014, EN 61000, 2000/14/EY Nurmikonviimeistelijä, L < 50 cm Liite VIII, No. 0344 KEMA Quality B.V., Utrechtseweg 310, 6802 ED Arnhem, The Netherlands - Alankomaat Melutaso, mitattu 2000/14/EY:n mukaisesti:

(ääniteho) 95 dB(A),

(taattu) 96 dB(A) Käden painotettu tärinäarvo EN 786:n mukaisesti: < 2,5 m/s

Kevin Hewit Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, Iso-Britannia 1-10-2006 Korjaukset / varaosat Mikäli koneeseen tulee vikaa, jätä se aina Black & Deckerin valtuuttamaan huoltoliikkeeseen korjattavaksi (tiedot löytyvät uusimmasta tuoteluettelostamme tai ottamalla yhteyttä Black & Decker Oy:hyn). Varaosia myyvät valtuutetut Black & Deckerin huoltoliikkeet, ja heiltä voi myös pyytää kustannusarvion koneen korjauksesta. Tiedot valtuutetuista huoltoliikkeistä löytyvät myös internetistä osoitteesta www.2helpU.com sekä kotisivultamme www.blackanddecker.fi Takuu Black & Decker Oy takaa, ettei koneessa ollut materiaali- ja/tai valmistusvikaa silloin, kun se toimitettiin ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan Unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA). Mikäli Black & Decker -kone hajoaa materiaali- ja/tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen uuteen Black & Decker Oy:n valinnan mukaan. Takuu ei kata vikoja, jotka johtuvat koneen normaalista kulumisesta ylikuormituksesta, virheellisestä käytöstä tai hoidosta vahingoittamisesta vieraalla esineellä tai aineella tai onnettomuustapauksessa. Takuu ei ole voimassa, mikäli konetta on korjannut joku muu kuin Black & Deckerin valtuuttama huoltoliike. Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle viimeistään 2 kuukauden kuluessa vian ilmenemisestä. Tiedot valtuutetuista huoltoliikkeistä saa ottamalla yhteyttä Black & Decker Oy:hyn sekä internetistä osoitteesta www.2helpU.com, jossa on myös takuuehdot. Voit vierailla verkkosivullamme www.blackanddecker.fi rekisteröidäksesi uuden Black & Decker-tuotteesi ja saadaksesi tietoa uusista tuotteista ja erikoistarjouksista. Saat lisätietoja Black & Deckerin tavaramerkistä ja tuotevalikoimastamme osoitteesta www.blackanddecker.fi65 Ε Λ Λ Η Ν Ι Κ Α Προβλεπόμενη χρήση Η Black & Decker Strimmer
