MANUALE UTENTE GL651 BLACK & DECKER

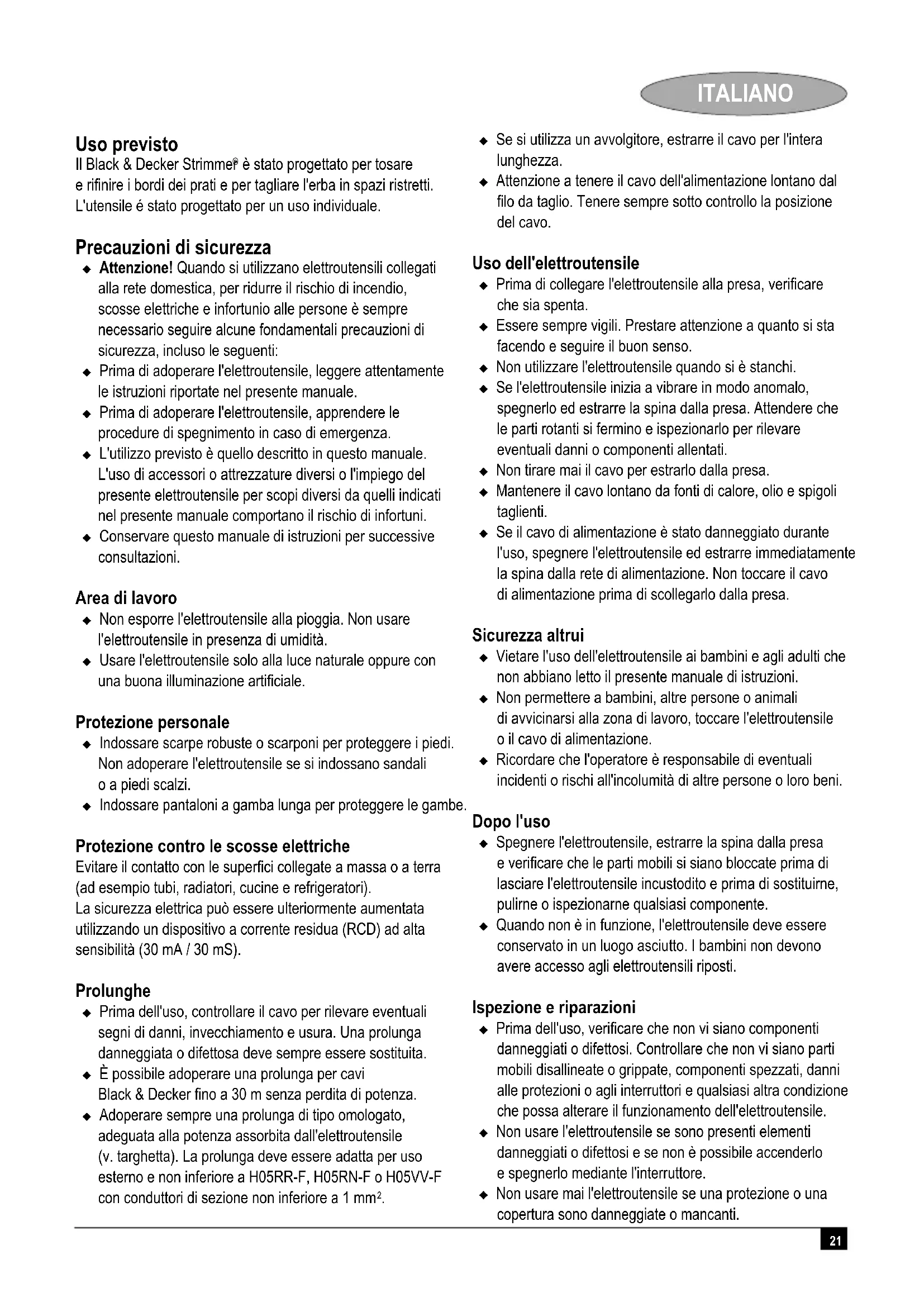

Il Black & Decker Strimme è stato progettato per tosare e rifiinire i bordi dei prati e per tagliare l'erba in spazi ristretti. L'utensile è stato progettato per un uso individuale.

Precazioni di sicurezza

Attenzione! Quando si utilizzano elettroutensili collegati alla rete domestica, per ridurre il rischio di incendio, scosse elettriche e infortunio alle persone è sempre necessario seguire alcune fondamentali precauzioni di sicurezza, incluso le seguenti:
Prima di adoperare l'eeltroutensile, leggere attendamente le istruzioni riportate nel presente manuale.
Prima di adoperare l'eeltroutensile, apprendere le procedure di spegnimento in caso di emergenza.
L'utilizzo previsto è quello descritto in quello manuale. L'uso di accessori o attrezzature diversi o l'impiego del presente elettrotensile per scopi diversi da quelli indicatori nel presente manuale comportano il rischio di infortuni.
Conservare quello manuale di istruzioni per successive consultazioni.

Area di lavoro

Non esporre l'elettroutensile alla pioggia. Non usare l'elettroutensile in presenza di umidità.
Usare I'eletroutensile solo alla luce naturale oppure con una buona illuminazione artificiale.

Protezione personale

Indossare scarpe robuste o scarponi per proteggere i piedi. Non adoperare I'electroutensile se si indossano sandali o a piedi scalzi.
Indossare pantaloni a gamba lunga per proteggere le gambe.

Protezione contro le scosse elettriche

Evitare il contatto con le superfici collegate a massa o a terra (ad esempio tubi, radiatori, cucine e refrigeratori).

La sicurezza elettrica può essere ulteriormente aumentoa utilizzando un dispositivo a corrente residua (RCD) ad alla sensibilità (30 mA / 30 mS).

Prolunghe

Prima dell'uso, controllare il cavo per rilevare eventuali segni di danni, invecchiamento e usura. Una prolonga danneggiata o difettosa deve sempre essere sostituita.
É possiblde adoperare una prolunga per cavi Black & Decker fino a 30 m senza perdita di potenza.
Adoperare sempre una prolunga di tipo omologato, adeguata alla potenza assorbita dall'elettroutensile (v. targetta). La prolunga deve essere adatta per uso esterno e non inferiore a H05RR-F, H05RN-F o H05VV-F con conduttori di sezione non inferiore a 1mm^2

Se siutilizza un avvolGITore,estrarre il cavo per l'intera lunghezza.
Attenzione a tenere il cavo dell'alimentazione lontano dal filo da taglio. Tenere sempre molto controlo la posizione del cavo.

Uso dell'elettroutensile

Prima di collegare l'elettROUTensile alla presa, verificare che sua spenta.
Essere sempre vigili. Prestare attenzione a quanto si sta facendo e sequire il buon senso.
Nonutilizzareleeltroutensilequando sistanchi.
Se l'elettroutensile inizia a vibrare in modo anomalo, spegnerlo ed estrarre la spina alla presa. Attendere che le parti rotanti si fermino e ispezionario per rilevare eventuali danni o componenti allentati.
Non tirare mai il cavo per estrarlo alla presa.
Mantenere il cavo lontano da fonti di calore, olio e spigoli taglienti.
Se il cavo di alimentazione è stato danneggiato durante l'uso, spegnere l'elettroutensile ed estrarre immediatamente la spina alla rete di alimentazione. Non toccare il cavo di alimentazione prima di scollegarlo alla presa.

Sicurezza altrui

Vietare l'uso dell'elettroutensile ai bambini eagli adulti che non abbiano letto il presente manuale di istruzioni.
Non permettere a bambini, altre personne o animali di avvincinarsi alla zona di lavoro, toccare l'elettroutensile o il cavo di alimentazione.
Ricordare che l'operaatore è responsable di eventuali incidenti o rischi all'incomità di altre personne o loro beni.

Dopo I'uso

Spagnere l'eeltroutensile, estrarre la spina alla presa e verificare che le parti mobili si siano bloccate prima di lasciare l'eeltroutensile incustodito e prima di sostituirne, pulirne o ispezionarme qualsiasi componente.
Quando non è in funzione, l'elettroutensile deve essere conservato in un luogo asciutto. I bambini non devono averere accesso agli elettROUTensili riposti.

Ispezione e riparazioni

Prima dell'uso, verificare che non vi siano componenti danneggiati o difettosi. Controllare che non vi siano parti mobili disallinate o grippate, componenti spezzati, danni alle protezioni oagli interruttori e qualsiasi alla condizione che possa alterare il funzionamento dell'elettrotensile.
Non usare l'eeltroutensile se sono presenti elementi danneggiati o difettosi e se non è possibile accenderlo e spegnerlo mediante l'interruttore.
Non usare mai l'elettroutensile se una protezione o una copertura sono danneggiate o mancanti.

ITALIANO

Accertarsi che l'electroutensile funzioni come previsto e che venga impiegato per la destinazione originale.
Eventuali componenti difettosi o danneggiati devono essere sostituiti o riparati da un tecnico autorizzato.
Prima dell'uso, controllare il cavo di alimentazione per rilevare eventuali segni di danni, invecciamento e usura.
Non usare l'eeltroutensile se il cavo di alimentazione è danneggiato o difettoso.
Se il cavo di alimentazione è danneggiato, per evitare situazioni pericolose è necessario affidarne la sostituzione a un tecico autorizzato.
Non tentare mai di smontare o sostituire componenti diversi da quelli indicati nel presente manuale.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto l'eeltroutensile rende superfluo il filo di terra. Controllare sempre che l'alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche.

Istruzioni supplementari di sicurezza per il tosaerba

I seguenti symboli di avvertenza si trovano sull'eletttroutensile:

Prima dell'uso leggere il presente manuale.

Indossare sempre occhiali di protezione quando siutilizza questo elettROUTensile.

consentire a persona o animali di avvincini sia\ a meno di 6 m dall'area di taglio.

Non esporre l'eeltroutensile a pioggia o a condizioni di alta umidità.

Familiarizzarsi con i comandi e l'uso corretto dell'eletttroutensile.
Adoperarlo solo alla luce naturale oppure con una buona illuminazione artificiale.
Prima dell'uso, controllare che il cavo di alimentazione e la prolunga non presentino segni di danni, invecciamento e usura. Se un cavo si danneggia durante l'uso, disinserire immediatamente la spina dell'apparecchio alla presa di corrente. NON TOCCARE IL CAVO PRIMA DI SCOLLEGARE L'ALIMENTAZIONE.
Non usare I'eeltroutensile se il cavo di alimentazione e usurato o danneggiato.
Indossare scarpe robuste o scarponi per proteggere i piedi.
Indossare pantaloni a gamba lunga per proteggere le gambe.

Prima di usare l'elettROUTensile, verificare che il percorso da tosare sua sgombro da pezzi di legno, pietre, fili e qualsiasi altro ostacolo.
Usate l'eletttroutensile soltanto in posizione verticale, con il filo di taglio vicino al suolo. Non avviare mai l'eletttroutensile in nessun'altra posizione.
Procedure lentamente quando si adopera l'elettroutensile. Ricordare sempre che l'erba appena tagliata è umida e scivolosa.
Non lavorare su pendenze ripide. Quando si lavora in perdio, spostare I'elettROUTensile da lato a lato, mai da dall'alto in basso.
Non attraversare mai percorsi di ghiaia o asfaltati con l'eeltroutensile in funzione.
Non toccare mai il filo di taglio quando l'elettroutensile è accesso.
Non poggiare l'eeltroutensile a terra fina a che il filo di taglio non si è arrestato del tutto.
Impiegare unicamente il filo di taglio adeguato. Non utilizzato fili di taglio metallici o fili da pesca.
Fate attenuation a non toccare la lama del filo tosaerba.
Attenzione a tenere il cavo dell'alimentazione lontano dal filo di taglio. Tenere sempre sotto controlo la posizione del cavo.
Tenere sempre mani e piedi lontani dal filo di taglio, soprattutto quando si accende il motore.
Attenzione! Gli elementi da taglio continuano a ruotare归来 spegnimento dell'elettroutensile.
Non utilizzato mai l'eeltroutensile con le protezioni danneggiate o non inserte.
Controllare sempre che le prese di ventilazione siano sgombre da detriti.

Caratteristiche

Questo elettROUTensile è dotato di tutte le caratteristiche elencate di seguito, o di alcune di esse.

1. Interruttore di accensione (on /off) a grilletto

2. Maniglia

3. Fermacavo
4. Ingresso alimentazione
5. Impugnatura secondaria
6. Pulsante di regolazione
7. Ganci per ripore il cavo
8. Alloggiamento del motore
9. Protezione
10. Lama del filo tosaerba
11. Alloggiamo bobina
12. Filo da taglio
13. Guida per bordo
14. Tubo

Montaggio

Attenzione! Prima di montarlo assicuratevi che l'utensile sia spento e desinserito.

Installazione della protezione (fig. A)

Estrarre la vite (15) alla protezione (9).
Mettere la protezione sull'elettroutensile, come illustrato.
Premere con decisione la protezione fino a farla scattare in posizione.
Bloccare la protezione con la vite.

Attenzione! Non usare mai l'electroutensile se la protezione non è installata correttamente.

Collegamento dell'eletttroutensile alla presa di corrente (fig. B)

Connettere all'ingresso dell'alimentazione (4) la femmina di un cavo di lunghezza adatta.
Infilare il cavo nell'occhiello (3).
Inserire la spina di alimentazione principale in una presa di alimentazione di rete.

Per le unità allacciate direttamente: controllare che il cavo sia stato introdotto nell'occhiello prima di inseire la spina nella presa di alimentazione.

Attenzione! Utilizzato una prolunga per uso esterno.

Collocare l'eletttroutensile in posizione di lavoro (fig. C)

L'eletroutensile è fornito in una posizione di spedizione. Deve essere impostato in posizione di lavoro prima di poterlo utilizzato.

Estrarre delicatamente il tubo (14) finché il pulsante di regolazione (6) non scatta in posizione.
Quando il pulsante scatta in posizione, l'elettROUTensile è impostato sulla posizione di lavoro più corta.

Attenzione! Non utilizzato mai l'elettroutensile se non è in una posizione di lavoro.

Montaggio della guida per i bordi (fig. D)

Collocare la guida per i bordi (13) davanti all'elettroutensile come da figura.
Staccare piano le gambe alla guida.
Far scorrere le gambe sull'alloggiamento del motore (8), nei fori (16) da entrambi i lati.
Verificare che la guida entri correttamente nelle guidessull'alloggiamento del motore.

Uso

Attenzione! Lasciare che l'utensile lavori al suo ritmo, alla sovraccaricarlo.

Regolazione dell'elettroutensile sulla funzione di fosatura o rifinitura dei bordi (fig. C, E & F)

L'elettroutensile più essere impiegato per tosare come raffigurato nella fig. E o per tagliare l'erba che fuoriesce dai bordi dei pratici e dalle fioriere, come raffigurato nella fig. F.

Funzione di tosatura (fig. C & E)

Per tosare I'erba, la testa tosatrice deve trovarsi sulla posizione individata nella fig. E. In caso contrario:

Impostare l'eeltroutensile in posizione di lavoro.
Premere il pulsante di regolazione (6).
Ruotare l'impugnatura (2))--rere si rilascia il pulsante.
Quando la testa è in posizione, il pulsante si blocca.

Nota: la testa ruota in un'unica direzione.

Funzione di rifinitura bordi (fig. C & F)

Per la rifinitura dei bordi, la testa tosatrice deve trovarsi nella posizione molto alla fig. F. In caso contrario:

Impostare l'eeltroutensile in posizione di lavoro.
Premere il pulsante di regolazione (6).
Ruotare l'impugnatura (2))--rntre si rilascia il pulsante.
Quando la testa e in posizione, il pulsante si blocca.

Nota: la testa ruota in un'unica direzione.

Regolazione dell'altezza dell'elettroutensile (fig. C)

Questo eletttroutensile è munito di meccanismo telescipico che consente di regolarne l'altezza in tre posizioni diverse.

Per regolare l'altezza, procedere come segue:

Premere il pulsante di regolazione (6).
Con delicatezza, spingere o tirare il tubo (14) per inserirlo / estrarlo dall'alloggiamento del motore (2) sino a regolarlo sull'altezza desiderata e rilasciare il pulsante.
Quando il tubo è in posizione, il pulsante si blocca.

Accensione e spegnimento

Per accendere I'lettROUTensile, premere I'interruttore a grilletto (1).
Per spagnere I'eeltroutensile, rilasciere l'interruttore a grilletto.

Attenzione! Non tentare mai di bloccare l'interruttore a grilletto in posizione di accensione.

Consigli per un'ottima utilizzazione

Informazioni generali

Per ottener un taglio ottimale, tosare soltanto erba asciutta.

Tosatura

Sostenere I'eeltroutensile come illustrato nella fig. E.
Fare oscillare con delicatezza il tosaerba, da un lato all'altro.
Quando si tosa erba alta, procedere per gradi, partendo alla cima. Fare piccoli tagli.

ITALIANO

Tenere I'electrontensile lontano da oggetti duri e piante delicate.
Se la velocità dell'elettroutensile diminuisce, ridurre il carico.

Rifinitura dei bordi

Per ottener risultati ottimali, intervenire su bordi con profundità superiore a 50 mm.

Non adoperare l'eeltroutensile per create dei bordi; in\ questo caso è opportuno adoperare un'apposita vanga.
Guidare I'eeltroutensile come illustrato nella fig. F.
Per eseguire un taglio più accurato, inclinare lievemente I'eeltroutensile.

Manutenzione

Questo elettROUTensile è stato progettato per funzionare a lungo con un minimo di manutenzione. Per un funzionamento sempre soddisfacente è necessario averere cura dell'elettROUTensile e provvedere alla regolare pulizia.

Attenzione! Prima di eseguire qualsiasi intervento di manutenzione, spegnere l'eletttroutensile e disinserinne la spina alla presa.

Le feritoie di ventilazione dell'elettroutensile devono essere pulite regolarmente con un pennello morbido o un panno asciutto.
Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.
Pulire regolarmente il filo da taglio e la bobina con una spazzola morbida o un panno asciutto.
Usare regolarmente un raschietto alla punta per togliere l'erba e la sporcizia alla superficie inferiore della protezione.

Inserimento di una nuova bobina di filo da taglio (fig. G & H)

Le bobine di ricambio per il filo da taglio sono disponibili presso il concessionario Black & Decker (n. cat. A6441). Sono disponibilianche delle cassette complete con una bobina di filo da taglio (n. cat. A6442).

Estrarre la spina dalla presa di corrente.
- Tenere premute le linguette (17) e sollevare il coperchio della bobina (18) dall'alloggiamento (11) (fig. G).
Estrarre la bobina vuota (19) dal relativo coperchio.
Rimuovere agli traccia di sporcizia ed erba dal coperchio della bobina e dall'alloggiamento.
Inserire la nuova bobina nella protuberanza del coperchio della bobina. Ruotare leggermente la bobina, sino ad alloggiarla.
Sganciare l'estremità di uno dei fili da taglio e guidare il filo in uno degli occhielli (20) (fig. H). Il filo delve sporgere di circa 11 cm dal coperchio della bobina.

Sganciare l'estremita dell'altro filo da taglio e guidare il filo nell'altro occhiello. Il filo deve sporgere di circa 11 cm dal coperchio della bobina.
Allineare le linguette (17) del coperchio della bobina con le fessure (21) dell'alloggiamento (fig. G).
Spingere il coperchio nell'alloggiamento fino a bloccarlo in posizione.

Attenzione! Se i fili da taglio fuoriescono al di la della lama di fosatura (10), tagliarli in modo che raggiungano solo la lama.

Avvolgimento di filo nuovo su una bobina vuota (fig. I, J & K)

É possibile avvolgere del filo da taglio nuovo su una bobina vuota. Le confezioni di ricambio del filo da taglio sono disponibili presso il concessionario Black & Decker (n. cat. A6440).

Rimuovere la bobina vuota dall'elettroutensile, come descritto in precedenza.
Rimuovere alla bobina eventuali residui di filo da taglio.
Prima avolgere il nuovo filo nella parte più alta della bobina.

• Passare 2 cm di filo da taglio in uno dei fori della sezione superiore della bobina, come lostrato.
• Avvolgere il filo da taglio sulla bobina, nel verso della freccia. Assicurarsi che il filo si avvolga ordinamente e a strati successivi,enza seguire percorsi trasversali.
• Il filo da taglio che si sta avvolgendo deve essere tagliato quando raggiunge le tacche (23).
• Bloccare temporaneamente il filo nelle fissure (22) su un lato della bobina, come migliorato.

Ripetere la procedura precedente per il secondo filo da taglio sulla sezione inferiore della bobina. Bloccare il filo nelle fissure inutilizzate (22).
Per inserire la bobina nell'elettrettensile, procedere come descritto sopra. Non dimenticare di liberare il filo da taglio dalle aperture (22) in cui è stato temporaneamente fermato.

Attenzione! Usare esclusivamente il filo adeguato della Black & Decker. Verificare che il filo da taglio sia presente in entrambe lesezioni della bobina (fig.K).

Risoluzione dei problemi

Se l'elettroutensile non sembra funzionare correttamente, procedere come segue. Se il problema persistsente, contattare il servizio di assistenza tecnica della Black & Decker.

Attenzione! Prima di procedere, spegnere l'elettROUTensile ed estrarre la spina alla presa di alimentazione.

L'eeltroutensile funziona lentamente

Controllare che l'alloggiamento della bobina ruoti liberamente. Se necessario pulirlo accuratamente.

Controllare che il filo da taglio non fuoriesca per più di 11 Per usufruire del servizio, è sufficiente restituire il prodotto a cm dall'alloggiamento della bobina. In caso contrario, qualsiassi technique autorizzato, incaricato della raccolta per tagliare il filo in modo che raggiunga solo la lama di tosatura.conto dell'azienda.

L'alimentazione automatica del filo non funziona

Tenere premute le linguette e togliere il coperchio della bobina dall'alloggiamento.
Spingere il filo da taglio finché non fuoriesce dall'alloggiamento di 11 cm. Se non c'è sufficiente filo nella bobina, montare una nuova bobina di filo da taglio, come descrizione in precedenza.
Allineare le linguette del coperchio della bobina con le fessure Dati tecnici dell'alloggiamento. GL651 GL6
Spingere il coperchio nell'alloggiamento fino a bloccarlo in posizione.
Se il filo da taglio fuoriesce autre la lama di tosatura, tagliarlo in modo che raggiunga solo la lama.

Se l'alimentazione automatica del filo continua a non funzionare, o se la bobina è inceppata, procedere come indicato di seguito:

Pulire accuramente l'alloggiamento e il coperchio della bobina.
Estrarre la bobina e controllare se la leva si muove liberamente.
Togliere la bobina e srotolare il filo da taglio, poi avvolgere nuovamente il filo, come descririto in precedenza. Sostituire la bobina come indicato.

Protezione dell'ambiente

a differenziata. Questo prodotto non develiessere smaltito con i normali rifiuti domestici.

Nel caso in cui si decide di sostituire l'apparecchio oppure di disfarsene in quanto non più necessario, non dovrè essere smaltito con i normali rifiuti domestici. Smaltire il prodottotramite raccolta differenziata.

colta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenire l'inquinamento ambientale e riduce la richiesta di materie prime.

In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta membrali o presso il rivenditore, al momento dell'acquisto di un nuovo prodotto.

Black & Decker offre ai loro clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti

Black & Decker che hanno esaurito la loro durata in servizio.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili sul sito Internet: www.2helpU.com

Dati tecnici

GL651	GL652	GL653
Tensione V		AC 230 230 230
Potenza assorbita W		380 400 440
Velocità a vuoto min		-1 10.000/12.000 10.000/12.000 10.000/12.000
Peso kg	2,7	2,7 3,2

GL655 GL656

Tensione V	AC 230	230
Potenza assorbita W	460	460
Velocità a vuoto min	-1	10.000/12.000 9.500/11.500
Peso kg 3,2	3,2

Dichiarazione europea di conformità del macchinario

Black & Decker dichiara che i presenti prodotti sono conformi a:

98/37/CE, 89/336/CEE, 73/23/CEE, EN 60335, EN 55014,

EN 61000, 2000/14/CE

Tosaerba, L < 50 cm

Allegato VIII, No. 0344

KEMA Quality B.V., Utrechtseweg 310, 6802 ED Arnhem, The Netherlands

Livello di rumorosità, dati conformi alla norma 2000/14/CE:

LpA (pressione sonora) 81 dB(A), LWA (potenza acustica) 95 dB(A), L_WA (garantita) 96 dB(A)

Livello vibrazioni mani/braccia, dati conformi alla norma

EN 786: <2.5 m/s²

Kevin Hewit

Direttore tecnico prodotti di consummo, nnymoor, County Durham DL16 6JG,

Regno Unito

1-10-2006

ITALIANO

Garanzia

Certa della qualità dei loro prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membridi dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi alla data di acquireo, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disaggio del cliente a meno che:

Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio;
Il prodotto non sia stato usato in modo improprio o scorretto;
Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti:
Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall'assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova comprovante l'acquisto al venditore o al technique autorizzato. Per individuale il technique autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicate nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com

I clienti che desiderano registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il site Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all'indirizzo www.blackanddecker.it

Indirizzo del rivenditore. Data d'acquisto.
