GEBRUIKSAANWIJZING GL680 BLACK & DECKER

Kevin Hewitt Direttore tecnico prodotti di consumo Spennymoor, County Durham DL16 6JG, Regno Unito 01-10-2002 Garanzia Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell’Unione Europea e dell’EFTA (European Free Trade Area). Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che: ◆ Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio; ◆ Il prodotto non sia stato usato in modo improprio o scorretto; ◆ Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti; ◆ Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall’assistenza Black & Decker. Per attivare la garanzia è necessario esibire la prova comprovante l’acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com.26 NEDERLANDS Gebruik volgens bestemming Uw Black & Decker strimmer GL680/690 is ontworpen voor het strimmen en afwerken van graskanten alsmede voor het strimmen van gras in besloten ruimtes. Deze machine is uitsluitend bedoeld voor consumentengebruik. Veiligheidsvoorschriften ◆ Waarschuwing! Bij het gebruik van elektrische apparaten dienen ter bescherming tegen brandgevaar, elektrische schok en letsel altijd gepaste veiligheidsmaatregelen in acht te worden genomen, waaronder de volgende veiligheidsvoorschriften. ◆ Lees de gehele gebruiksaanwijzing aandachtig door voordat u de machine gaat gebruiken. ◆ Zorg ervoor dat u voor gebruik weet hoe u de machine in geval van nood uitschakelt. ◆ Het gebruik volgens bestemming is beschreven in deze handleiding. Gebruik ter voorkoming van lichamelijk letsel uitsluitend de in deze gebruiksaanwijzing aanbevolen accessoires en hulpstukken. Gebruik de machine uitsluitend volgens bestemming. ◆ Bewaar deze instructies zorgvuldig! Werkomgeving ◆ Stel de machine niet bloot aan regen. Gebruik de machine niet in een vochtige of natte omgeving. ◆ Gebruik de machine alleen bij daglicht of goede kunstmatige verlichting. Persoonlijke bescherming ◆ Draag stevige schoenen of laarzen om uw voeten te beschermen. Gebruik de machine niet met open sandalen of blootsvoets. ◆ Draag een lange broek om uw benen te beschermen. Gebruik van de machine ◆ Wees ervan verzekerd dat de machine is uitgeschakeld voordat u de stekker in het stopcontact steekt. ◆ Blijf oplettend. Houd uw aandacht bij uw werk. Ga met verstand te werk. ◆ Gebruik de machine niet als u niet geconcentreerd bent. ◆ Als de machine heftig begint te vibreren, schakel hem dan uit en neem de stekker uit het stopcontact. Laat roterende onderdelen tot stilstand komen alvorens de machine op beschadigingen en losgeraakte onderdelen te controleren. ◆ Trek niet aan de kabel om de stekker uit het stopcontact te verwijderen. Houd het snoer uit de buurt van warmtebronnen, olie en scherpe randen. ◆ Als het netsnoer tijdens gebruik beschadigd raakt, schakel de machine dan direct uit en neem de stekker uit het stopcontact. Raak het netsnoer niet aan voordat u de stekker uit het stopcontact heeft genomen. Veiligheid van anderen ◆ Verbied kinderen en personen die niet van de inhoud van deze handleiding op de hoogte zijn het gebruik van deze machine. ◆ Houd kinderen, bezoekers en dieren buiten het werkgebied en laat ze de machine of de elektriciteitskabel niet aanraken. ◆ Onthoud dat de gebruiker verantwoordelijk kan worden gesteld voor ongelukken of gevaren aan andere mensen of hun eigendommen. Na gebruik ◆ Schakel de machine uit, neem de stekker uit het stopcontact en vergewis u ervan dat de bewegende delen tot stilstand zijn gekomen alvorens u de machine zonder toezicht achterlaat of enig onderdeel van de machine verwisselt, reinigt of controleert. ◆ Indien niet in gebruik, dient de machine te worden opgeborgen op een droge plaats. Kinderen mogen geen toegang hebben tot opgeborgen apparaten. Inspectie en reparatie ◆ Controleer de machine voor gebruik op beschadigde of defecte onderdelen. Controleer of alle bewegende delen correct gemonteerd zijn, of er geen onderdelen gebroken zijn, of er geen beschermkappen en schakelaars beschadigd zijn en of er andere gebreken zijn die invloed op de werking van de machine zouden kunnen hebben. ◆ Gebruik de machine niet als enig onderdeel beschadigd of defect is. Gebruik de machine niet als de aan/uit- schakelaar niet werkt. ◆ Gebruik de machine nooit als een beveiliging of afdekking beschadigd is of ontbreekt. ◆ Vergewis u er van dat de machine correct werkt. ◆ Defecte onderdelen dienen door een erkend servicecentrum te worden gerepareerd of vervangen. ◆ Controleer voor gebruik het netsnoer op beschadiging, veroudering en slijtage. ◆ Gebruik de machine niet als het netsnoer beschadigd of defect is. ◆ Indien het netsnoer beschadigd is, dient het ter voorkoming van gevaren te worden vervangen door een erkend servicecentrum. ◆ Probeer nooit om enig onderdeel anders dan in deze handleiding beschreven te verwijderen of te vervangen. Elektrische veiligheid Deze machine is dubbel geïsoleerd; een aardaansluiting is daarom niet noodzakelijk. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje.27 NEDERLANDS Aanvullende veiligheidsinstructies voor strimmers De machine is voorzien van de volgende pictogrammen: Lees de handleiding voordat u met het product gaat werken. Draag een veiligheidsbril als u deze machine bedient. 360˚

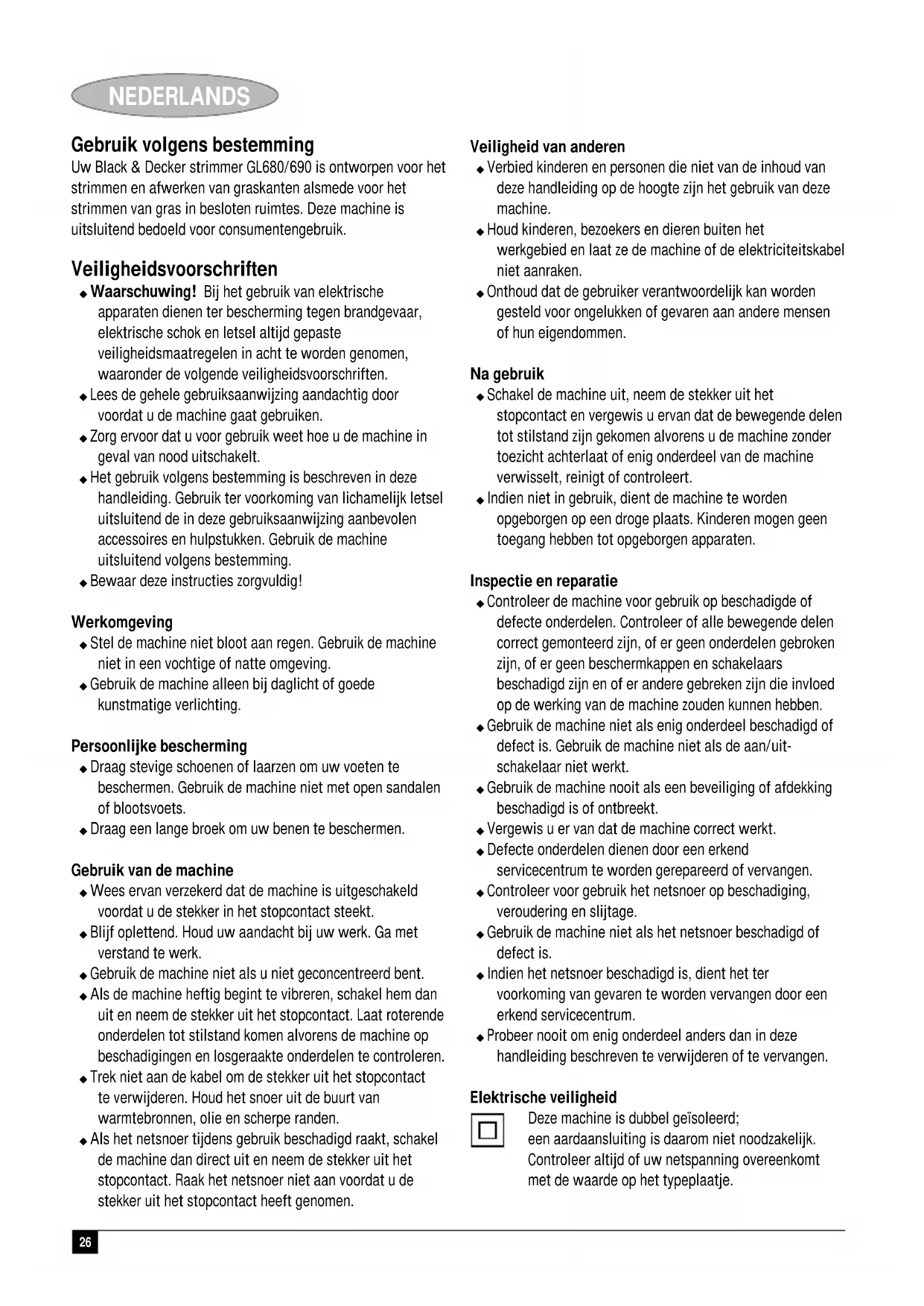

Houd mensen en dieren tenminste 6 m uit de buurt van de snijdraad. Stel de machine niet bloot aan regen. Gebruik de heavy duty-lijn niet voor graskantsnijden. ◆ Controleer voordat u de machine in gebruik neemt of er geen stokjes, steentjes, draad en andere objecten op het te maaien gebied liggen. ◆ Gebruik de machine alleen in de juiste positie, met het snijdraad in de buurt van de grond (zie afbeeldingen). Schakel de machine nooit in een andere positie in. ◆ Schakel de machine nooit in als uw handen of voeten zich in de buurt van de snijdraad bevinden. ◆ Raak nooit de snijdraad aan terwijl de machine is ingeschakeld. ◆ Ga niet te werk op steile taluds. Zorg altijd voor een juiste, stabiele houding. Houd er rekening mee dat pas gemaaid gras vochtig en glad is. ◆ Ga voorzichtig te werk bij graskanten en grindpaden en - wegen, omdat stenen en grond door de snijdraad kunnen worden weggeslingerd. ◆ Zet de machine niet neer voordat de snijdraad volledig tot stilstand is gekomen. ◆ Gebruik uitsluitend het geschikte type Black & Decker- snijdraad. Gebruik nooit snijdraad van metaal of vislijn. ◆ Breng na het verlengen van de snijdraad de machine altijd weer in de normale stand terug alvorens hem in te schakelen. ◆ Zorg dat het netsnoer uit de buurt van het snijdraad wordt gehouden. Zorg dat u altijd weet waar het snoer zich bevindt. Onderdelen Al naar gelang de uitvoering beschikt deze machine over de volgende onderdelen.

11. Snijmes (zie fig. F)

14. Opbergruimte voor snijdraad

16. Opbergruimte voor spoel

Montage Waarschuwing! Zorg vóór aanvang van de montage dat de machine is uitgeschakeld en de netstekker van het lichtnet is losgekoppeld. Aanbrengen van de beschermkap (fig. A) ◆ Verwijder de schroef (17) uit de beschermkap (10). ◆ Plaats de beschermkap zoals afgebeeld op de machine. ◆ Duw de beschermkap stevig aan totdat hij op zijn plaats klikt. ◆ Bevestig de beschermkap met de schroef. Waarschuwing! Gebruik de machine nooit zonder dat de beschermkap naar behoren is aangebracht. Aanbrengen van de tweede handgreep (fig. B) ◆ Plaats de handgreep (5) op de machine zoals afgebeeld. ◆ Stel de handgreep in op de meest comfortabele stand. Gebruik de merktekens als leidraad. ◆ Doe de bout (6) door de tweede handgreep en de hoofdhandgreep. ◆ Schroef de bout in de andere kant van de tweede handgreep. Draai de bout niet te stevig vast. Opbergen van de niet gebruikte spoel (fig. C) Het apparaat heeft twee snijsystemen: ◆ Reflex plus: Twee draden systeem met automatische draadtoevoer voor licht strimmen en graskantsnijden. ◆ HDL: Heavy duty-draad snijsysteem voor meer overgroeide plekken. Het snijsysteem dat niet wordt gebruikt kan worden opgeborgen in de daarvoor aangebrachte uitsparing (16) ◆ Breng de lippen op de snijkop in lijn met de uitsnijdingen (28) aan de onderkant van de handgreep. ◆ Druk de snijkop in de handgreep totdat deze goed vastklikt. Opbergen van de heavy duty-snijdraad (fig. C) ◆ Het apparaat wordt geleverd met enkele reservestukken heavy duty-snijdraad. ◆ De extra stukken heavy duty-snijdraad kunnen netjes worden opgeborgen in de uitsparing in de handgreep (14).28 NEDERLANDS Losmaken van het snijdraad Voor transport wordt het snijdraad aan de spoelbehuizing vastgeplakt. ◆ Verwijder de tape waarmee het snijdraad (13) aan de spoelbehuizing (12) is vastgeplakt. Aanbrengen van het heavy duty-snijdraad (fig. G & L) Uw strimmer wordt geleverd met de Reflex plus spoel gemonteerd. Om het HDL heavy duty-snijsysteem te monteren, gaat u als volgt te werk: ◆ Verwijder de stekker uit het stopcontact. ◆ Houd de lippen (18) ingedrukt en verwijder het spoeldeksel (19) van de behuizing (12) (fig. G). ◆ Zorg dat een stuk heavy duty-snijdraad correct is aangebracht in de zware snijkop, zoals beschreven in “Onderhoud – Aanbrengen van een nieuw stuk heavy duty-snijdraad” (zie fig. L). ◆ Breng de lippen op de zware snijkop in lijn met de uitsnijdingen (22) in de behuizing (fig. G). ◆ Druk de zware snijkop op de behuizing totdat deze netjes op zijn plaats klikt. Aansluiten van de machine op het elektriciteitsnet ◆ Sluit een geschikt verlengsnoer aan op de netaansluiting (4). ◆ Haal het snoer door de trekontlasting (3). ◆ Steek de stekker in een stopcontact. Waarschuwing! Het verlengsnoer dient geschikt te zijn voor gebruik buitenshuis. Gebruik Waarschuwing! Laat de machine op haar eigen tempo werken. Niet overbelasten. Instellen van de machine voor strimmen of graskantsnijden (fig. D, E & F) De machine kan worden gebruik voor strimmen zoals afgebeeld in fig. D, of voor graskantsnijden om overhangend gras langs graskanten en bloembedden te strimmen zoals afgebeeld in fig. E. Waarschuwing! Gebruik het heavy duty-snijsysteem niet voor graskantsnijden. Srimmen (fig. D & F) Voor strimmen staat de strimkop in de stand zoals afgebeeld in fig. D. Indien dit niet het geval is: ◆ Druk de instelknop in (7). ◆ Verdraai de kop (9), terwijl u de instelknop loslaat. ◆ Zodra de kop in positie is, zal de knop vastklikken. Opmerking: De kop kan slechts in één richting draaien. Graskantsnijden (fig. E & F) Voor graskantsnijden staat de strimkop in de stand zoals afgebeeld in fig. E. Indien dit niet het geval is: ◆ Druk de instelknop in (7). ◆ Verdraai de kop (9), terwijl u de instelknop loslaat. ◆ Zodra de kop in positie is, zal de knop vastklikken. Opmerking: De kop kan slechts in één richting draaien. Waarschuwing! Gebruik het heavy duty-snijsysteem niet voor graskantsnijden. De hoogte van het apparaat instellen (fig. F) Deze machine heeft een uitschuifmechanisme waardoor u een comfortabele hoogte kunt instellen. Er zijn drie hoogte instellingen. Ga als volgt te werk om de hoogte in te stellen: ◆ Druk de instelknop in (7). ◆ Trek de buis (15) voorzichtig in of uit het motorhuis (9) tot de gewenste hoogte, terwijl u de knop loslaat. ◆ Zodra de buis in positie is, zal de knop vastklikken. In- en uitschakelen ◆ Om de machine in te schakelen, knijpt u de trekkerhendel (1) in. ◆ Om de machine uit te schakelen, laat u de trekkerhendel los. Waarschuwing! Probeer nooit om de trekkerhendel in de ingeschakelde stand te vergrendelen. Tips voor optimaal gebruik Algemeen ◆ Voor een optimaal resultaat kunt u het beste alleen droog gras bewerken. Strimmen ◆ Houd de machine vast zoals afgebeeld in fig. D. ◆ Zwaai de strimmer langzaam heen en weer. ◆ Ga bij het bewerken van lang gras laag voor laag te werk vanaf de bovenkant. Neem kleine stroken. ◆ Houd de machine uit de buurt van harde voorwerpen en fijne beplanting. ◆ Verminder de belasting als de machine langzamer begint te draaien. Graskantsnijden De beste resultaten worden bereikt op kanten die dieper zijn dan 50 mm. ◆ Gebruik de machine niet voor het maken van kanten. Gebruik een spade om kanten te maken. ◆ Geleid de machine zoals afgebeeld in fig. E. ◆ Houd de machine een beetje schuin om een nauwkeuriger kant te snijden.29 NEDERLANDS Onderhoud Uw machine is ontworpen om gedurende langere periode te functioneren met een minimum aan onderhoud. Voortdurend tevreden gebruik is afhankelijk van correct onderhoud en regelmatig schoonmaken. Waarschuwing! Zorg vóór aanvang van onderhouds- werkzaamheden dat de machine is uitgeschakeld en de netstekker van het lichtnet is losgekoppeld. ◆ Reinig regelmatig de ventilatieopeningen van uw machine met een zachte borstel of een droge doek. ◆ Reinig regelmatig het snijdraad en de spoel met een zachte borstel of een droge doek. ◆ Gebruik regelmatig een botte krabber om gras en vuil uit de beschermkap te verwijderen. Aanbrengen van een nieuwe draadspoel (fig. G & H) Vervangende draadspoelen zijn verkrijgbaar bij uw Black & Decker-dealer (catalogusnr. A6441). Complete cassettes met een draadspoel zijn eveneens verkrijgbaar (catalogusnr. A6488). ◆ Verwijder de stekker uit het stopcontact. ◆ Houd de lippen (18) ingedrukt en verwijder het spoeldeksel (19) van de behuizing (12) (fig. G). ◆ Verwijder de lege spoel (20) uit het spoeldeksel. ◆ Verwijder vuil en gras uit het spoeldeksel en de behuizing. ◆ Neem de nieuwe spoel en druk hem op de as in het spoeldeksel. Draai de spoel een beetje totdat hij vastzit. ◆ Haal het uiteinde van een van de snijdraden los en voer het draad door een van de ogen (21) (fig. H). Het draad dient ca. 11 cm uit het spoeldeksel te steken. ◆ Haal het uiteinde van de andere snijdraad los en voer het draad door het andere oog. Het draad dient ca. 11 cm uit het spoeldeksel te steken. ◆ Zorg ervoor dat de lippen (18) op de spoel overeenkomen met de uitsnijdingen (22) in de behuizing (fig. G.) ◆ Druk het deksel op de behuizing totdat het netjes op zijn plaats klikt. Waarschuwing! Knip het snijdraad af als het verder dan het snijmes (11) uitsteekt zodat het draad het mes net raakt. Winden van nieuwe draad op een lege spoel (fig. I, J & K) U kunt nieuwe snijdraad op een lege spoel winden. Vervangende snijdraad is verkrijgbaar bij uw Black & Decker- dealer (catalogusnr. A6440). ◆ Verwijder de lege spoel uit de machine zoals hierboven beschreven. ◆ Verwijder het oude snijdraad uit de spoel. ◆ Wind het nieuwe draad eerst op het bovenste gedeelte van de spoel: - Voer 2 cm snijdraad in een van de gaten in het bovenste gedeelte van de spoel zoals afgebeeld. - Wind het snijdraad op de spoel in de richting van de pijl. Zorg dat de draad netjes in lagen op de spoel wordt gewonden. Niet kriskras opwinden. - Knip het snijdraad door zodra het opgewonden draad tot de uitsparingen (24) komt. - Stop het draad tijdelijk in de sleuven (23) aan één kant van de spoel zoals afgebeeld. ◆ Herhaal de bovenstaande procedure voor het tweede snijdraad op het onderste gedeelte van de spoel. Stop het draad in de ongebruikte sleuven (23). ◆ Ga verder te werk zoals hierboven beschreven om de spoel op de machine aan te brengen. Vergeet niet om het snijdraad uit de sleuven (23) te verwijderen. Waarschuwing! Gebruik uitsluitend het geschikte type Black & Decker-snijdraad. Zorg dat er op beide gedeelten van de spoel snijdraad zit (fig. K). Aanbrengen van een nieuw stuk heavy duty-snijdraad (fig. G & L) Vervangende stukken heavy duty-snijdraad zijn verkrijgbaar bij uw Black & Decker-dealer (catalogusnr. A6487). Om een nieuw stuk snijdraad aan te brengen, gaat u als volgt te werk: ◆ Verwijder de stekker uit het stopcontact. ◆ Houd de lippen (18) ingedrukt en verwijder de zware snijkop (25) van de behuizing (12) (fig. G). ◆ Verwijder het gebruikte stuk draad uit de zware snijkop. ◆ Voer een nieuw stuk draad (26) door de gaten in de zware snijkop. ◆ Plaats het middenbusje (27) in de aangegeven positie. ◆ Breng de lippen op de zware snijkop in lijn met de gaten (22) in de behuizing (fig. G). ◆ Druk de zware snijkop op de behuizing totdat deze netjes op zijn plaats klikt. Storingen verhelpen Indien uw machine niet naar behoren functioneert, volg dan onderstaande instructies. Als hierdoor het probleem niet wordt opgelost, kunt u contact opnemen met uw plaatselijke Black & Decker servicecentrum. Waarschuwing! Schakel voor de werkzaamheden het apparaat uit en neem de netstekker uit het stopcontact. Machine draait langzaam ◆ Controleer of de behuizing van de spoel vrij kan ronddraaien. Maak indien nodig de behuizing schoon. ◆ Controleer of het snijdraad niet meer dan 11 cm uitsteekt vanaf de behuizing van de spoel. Knip indien dit wel het geval is de draad af zodat hij net het snijmes raakt.30 NEDERLANDS Niveau van de geluidsdruk, gemeten volgens 2000/14/EC:

(geluidsdruk): 82 dB(A), L

(geluidsvermogen) 95 dB(A),

(gegarandeerd) 96 dB(A) Gewogen kwadratische gemiddelde waarde van de versnelling, gemeten volgens EN 786: < 2.5 m/s

Kevin Hewitt Director of Consumer Engineering Spennymoor, County Durham DL16 6JG, Verenigd Koninkrijk 01-10-2002 Garantie Black & Decker heeft vertrouwen in zijn producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie. Mocht uw Black & Decker product binnen 24 maanden na datum van aankoop defect raken tengevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij: ◆ Het product is gebruikt voor handelsdoeleinden, professionele toepassingen of verhuurdoeleinden; ◆ Het product onoordeelkundig is gebruikt; ◆ Het product is beschadigd door invloeden van buitenaf of door een ongeval; ◆ Reparaties zijn uitgevoerd door anderen dan onze servicecentra of Black & Decker personeel. Om een beroep op de garantie te doen, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com. Automatische draadtoevoer werkt niet ◆ Houd de lippen ingedrukt en verwijder het spoeldeksel van de behuizing. ◆ Trek aan het snijdraad totdat het 11 cm uitsteekt vanaf de behuizing. Plaats een nieuwe spoel met snijdraad (zie bovenstaande instructies) indien er onvoldoende snijdraad op de spoel is overgebleven. ◆ Houd de lippen op de draadspoel voor de uitsnijdingen in de behuizing. ◆ Druk het deksel op de behuizing totdat het netjes op zijn plaats klikt. ◆ Knip de snijdraad af als hij verder dan het snijmes uitsteekt zodat de draad het mes net raakt. Indien de automatische draadtoevoer nog steeds niet werkt of de spoel vastzit, probeer dan de volgende suggesties: ◆ Reinig zorgvuldig het deksel en de behuizing van de spoel. ◆ Verwijder de spoel en controleer of de hefboom vrij kan bewegen. ◆ Verwijder de spoel en wikkel de snijdraad af, wind het daarna weer netjes op de spoel zoals hierboven beschreven. Plaats de spoel terug volgens instructies. Milieu Black & Decker biedt de mogelijkheid tot recycleren van afgedankte Black & Decker producten. Deze service is kosteloos. Om gebruik van deze service te maken, dient u het product aan een van onze servicecentra te sturen, die voor ons de inzameling verzorgen. U kunt het adres van het dichtstbijzijnde servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van onze servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende Internet-adres: www.2helpU.com. Technische gegevens GL680 GL690 Opgenomen vermogen W 500 630 Onbelast toerental min

Kreeg u de machine als cadeau?

deze machine uw eerste aankoop?

A.u.b. dit vakje aankruisen indien u geen informatie wenst te ontvangen.
