GEBRUIKSAANWIJZING 803S BOWERS & WILKINS

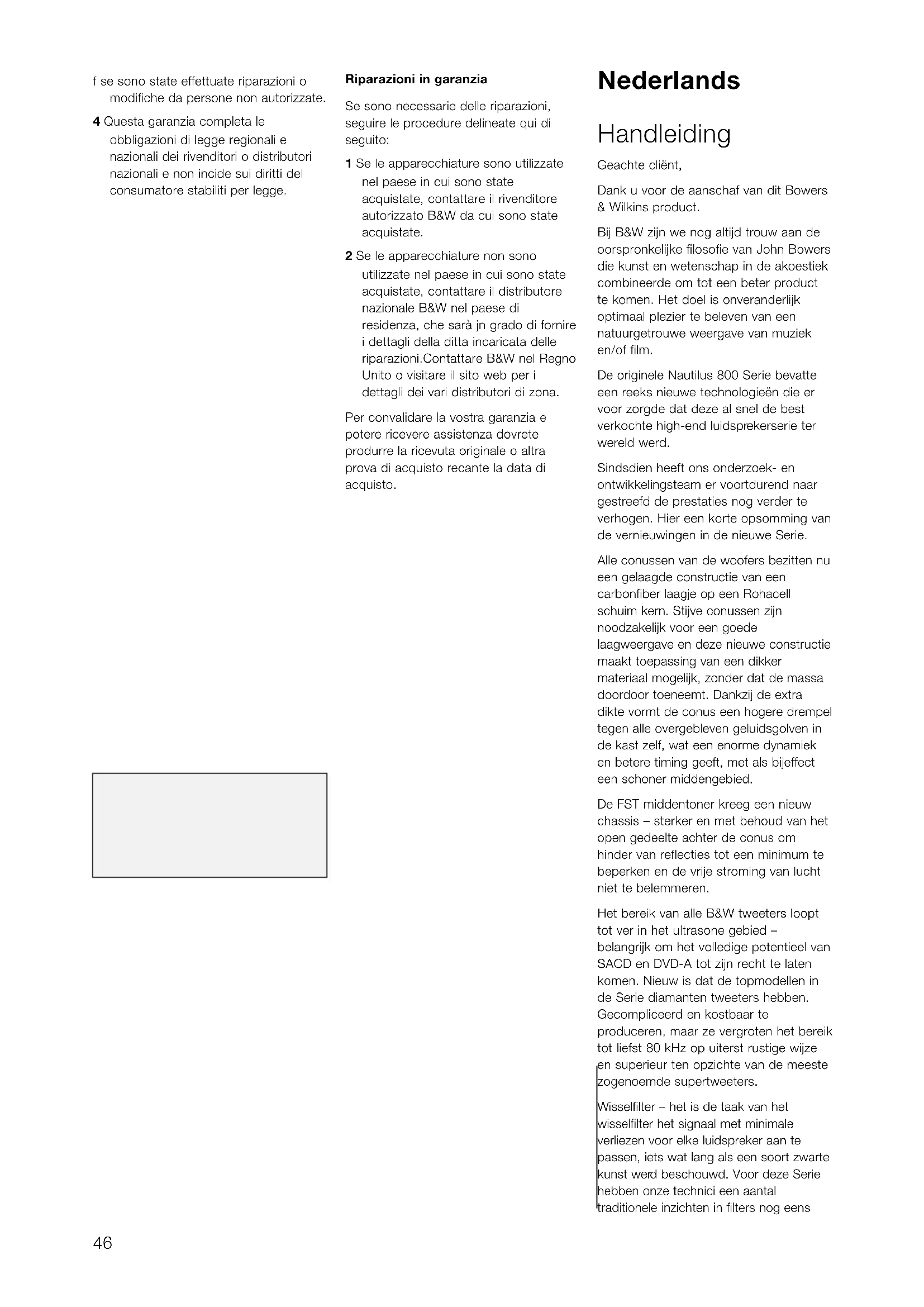

Dank u voor de aanschaf van dit Bowers & Wilkins product.

Bij B&W zijn we nog alkijd trouw aan de oorspronkelijkke filosofie van John Bowers die kunst en wetenschap in de akoestiek combineerde om tot een better product te komen. Het doel is onveranderlijk optimaal plezier te beleven van een naturugetrouwe weergave van muziek en/of film.

De originele Nautilus 800 Serie bevatte een reeks neue technologieen die er voor zorgde dat deze al snel de best verkochte high-end luidsprekerserie ter wereld werden.

Sindsdien heeft ons onderzoek- en ontwikkelingsteam er voortdurendaar gestreefd de prestaties nog verd ter verhogen. Hier een korte opsomming van de vernieuwingen in de neue Serie.

Alle conussen van de woofers bezitten nu een gelaagde constructie van een carbonfiber laagje op een Rohacell schuim Kern. Stijve conussen zijn moodzakelijk voor een goede laagweergave en deze nieuwe constructie maakt toepassing van een dikker materiaal möglichk, zonder dat de massa doordoor toeneemt. Dankzij de extra ditke vormt de conus een hogere drempel tegen alle overgebleven geluidsgolven in de kast zelf, wat een enorme dynamiek en betere timing geeft, met als bijeffect een schoner middengebied.

De FST middentoner kreeg een nieuw chassis - sterker en met behoud van het open gedeelte awhile de conus om hinder van reflecties tot een minimum te beperken en de vrij stroming van lucht Niet te belemmeren.

Het bereik van alle B&W tweeters loopt tot ver in het ultrasone gebied - belangrijk om het volledige potentieel van SACD en DVD-A tot�cht te latent komen. Nieuw is dat de topmodellen in de Serie diamanten tweeters hebben. Geompliceerd en kostbaar te producereren, maar ze vergroten het bereik tot liefst 80kHz op uiterst rustige wijze en superieur ten opzichte van de meeste zogenoemde supertweeters.

Wisselfilter - het is de taak van het wisselfilter het signal met minimale verliezen voor elke luidspreker aan te passen, ifs wat lang als een soort Zwarte kunst werd beschouwd. Voor deze Serie hebben once technici een aantal traditioneleinzachten in filters nog eens

goed onderzoucht en deze enigszins
aangepast. Het resultaat is een klankbeeld
met ongekend perspectief en stabiliteit.

Dit zijn luidspekkers van de allerhoogste klasse en het is waarom belangrijk voldoende aandacht aan de opzet van uw systeem te besteden en deze handleiding in+zijn geheel te lezen. Nadere informatatie vindt u onder "Veelgestelde vragen" en de technische rubrieken van onze website www.bowers-wilkins.com

Milieu

De producten van B&W zijn ontwikkeld conform de internationale

richtlijnen omtrent de Restriction of Hazardous Substances (RoHS - Beperking van Gevaarlijke Stoffen) in elektrische en elektronische apparatuuren de verwerking van Waste Electrical and Electronic Equipment (WEEE - Afgedankte Elektrische en Elektronische Apparatuur). Deze symbolen geben aan dat aan deze richtlijnen worden voldaan en dat het product op de juiste manier dient te worden gerecycled of bewerkt in overeenstemming met deze richtlijnen. Raadpleeg zonodig deplaatselijk milieudienst voor nadere informatie.

Gebruik van de handleiding

Deze handleiding is bedoeld voor alle passieve luidsprekers in de 800 Serie. Zelfs wonneer bepaalde informatatie Niet direct voor u bedoeld lijkt te+zijn, kan deze informatie u helpen in het geval u later uw systeem nog eens verder zou intenten uitbreiden.

Alle paragrafen zijn genummerd en u wordt waar relevante secties verwezen via navigatie aanwijzingen, herkenbaar aan een pij .Sommige teksten gelden alleen voor bepaalde modellen en is herkenbaar aan een verticale lijn ter linker ijnde.

Onderwerp Gaaar

Controleren van de inhoud 1

Opstellen van de luidsprekers 2

Monteren van de luidsprekers 3

Aansluiten van de luidsprekers 4

Fijninstelling 5

Inspelen 6

Overige apparatuur 7

Onderhoud

8

1 CONTROLEREN VAN

Afhankelijk van het type zijn bepaalde toebehoren bijgesloten. Kijk in het overzicht in afbeelding 1 om te controlleren welke datং voor het door u gekozen type.

Neem contact op met uw leverancier wanner er iets ontbreekt.

2 OPSTELLING

Magnetisch strooiveld

Gebrukt u de luidsprekers in een home theater systeem in combinatie met een beeldscherm met beeldbuis (traditionele televisione of hinterprojectie-TV) dan dient u er op te letten dat het magnetisch strooiveld van de luidsprekers het beeld Niet verstoord. Onderstaande speciale center luidsprekers zijn magnetisch afgeschermd omdat hun functie vereist dat ze zichbij het TV-schem worden opgesteld:

HTM1D

HTM2D

HTM3S

HTM4S

Alle andere luidsprekers in deze Serie dieren minimaal 0,5m (20^*) van zulke schermen vandaan te blijven. Sommige merken televisies zijn bijzonder gevoelig voor magnetische strooivelden en Dianaen op grotere afstand te blijven. Plasma en LCD schermen zichniet gevoelig op dit punt en front projectoren staan doorgaans sowieso al op grotere afstand.

Toepassing Gaaar

Bent u uitsluitend in audio geinteresseerd en nicht in film, zet de luidsprekers dan op een onderlinge afstand die gelijk is aan de afstand tot de luisterpositie. Dat betekent dat de luidsprekers en de luisterpositie een geldrijkzijdige driehoek vormen met hoeken van 60^ . Dit geldt ongeacht de vraag of u een center luidspreker gebruikt.

Afgezien van het speciale wandmodel SCMS is de balans van de luidsprekers natuurlijker wanner de luidsprekers minimaal 0,5m (20") van dechyterwand vandaan blijven. Op die manier wordt ook het ruimtelijk perspectief verbeterd (afbeelding 2).

Bent u alleen geinteresseerd in tweekanalen audio, dan kan een grotere onderlinge afstand leiden tot een 'gat in het midden' en worden het moeilijk een stabel en consistent stereobeeld te krijgen. In dat geval kan een center luidspreker een grotere afstand van de front luidsprekers möglichk make, waardoor het stereobeeld breder worden en de denkBebildige afstand tot deuitvoering kleiner.

Dienen de luidsprekers zichter bij elkaar te staan vanwege de inrichting van de kamer. Dan kurz u het beeld vaak verbeteren door de luidsprekers iets maar het centrum van de kamer te richten. Op die manier worden ook het perspectief verbeterd voor luisteraars die zich buiten de centrale luisterpositie bevinden (afbeelding 3).

Gebruikt u de luidsprekers ook bij films, probeer dan het ruimtebeeld aan te passen aan de grotte van het beeldscherm. In de praktijk betekent dat meestal dat de luidsprekers ie's dichter bij elkaar worden geplaatst. Een goeduitgangspunt is opstelling van de luidsprekers op ca. 0,5 m ter weerszijden van het beeldscherm (afbeelding 4).

Boekenplank- of wandluidsprekers dieren zich op een zodanige hoogte geplaatst te worden dat de tweeters zich ongeveer op oorhoogte bevinden. In het verticale vlok neemt de spreiding in het overgangsgebiedCUSen middentoner en tweeteraf, wannerbeide eenheden actief zich.Voor een optimale klankbalans liefst binnen een verticale hoek van ± 5^ blijven.

Bij vloerstaande luidsprekers is de optimale afstraalhoek aangepast aan de hoogte van de luidspreker en de gebruikelijke oorhoogte van de toehoorders.

Gaaarsectie3.

2.2 FRONTCENTER

Maakt u gebruik van een akoestisch doorzichtig beeldscherm,plaats de center luidspreker dan achefter in het midden van dat scherm. Richt de luidspreker op de oren van de luisteraars wanner de hoek van de tweeteter meer dan 5^ afwijk van oorhoogte (afbeeling 5).

Gebrukt u een normala beeldscherm, plaats de center luidspreker dan direct boven of onder het beeldscherm; kies de positie die het dichtst bij oorhoogte ligt. Richt de tweeteter op de luisteraars wanneer de hoekeer dan 5^ van ooorhoogte afwijk. Een stand met instelbare hoek is leverbaar voor de HTM 2D, HTM 2S en de HTM 4S. Raadpleeg uw leverancier voor nadere

details (afbeelding 6).

Luistert uuitsluitendaarudio,plaats de luidsprekersdanprominent en monteer boekenplank of wandluidsprekers zo dat de tweeters zich opoorhoogte bevinden (afbeelding7)

Gaaar3.

2.3 SURROUND

Surround luidsprekers konnen algemeen in twee categorieen worden verdoeff - aan de ene kant de 'normale' luidsprekers die eenzijdig afstralen - aan de andere typen die een wat diffuser klankbeeld gezven en tweeijdig afstralen, zoals dipolen. Elk type heeft zich eigenvoor- en nadelen.

De meeste meerkanalen muziek worden geproduerd voor home entertainment en worden afgeluisterd met eenzijdig afstralende surround luidsprekers, ongeacht hetmeerkanalen formaat. Daarmee worden een betere lokalisatie bereikt van het klankbeeld aan de zij- en achterkant, hoewel dit nooit zo exact is als dat van de front luidsprekers.

De meeste films zijn oorspronkelijk gemixt voor de bioscoop, waarin een groot+aantal luidsprekers rond het publiek zich opgesteld om een surround klankbeeld te creeren. In dat geval zich er meer surround luidsprekers dan er geschieren kanalen zich en ontstaat een minder exact klankbeeld met een volledig omringend efect. Dipolen en soortgelijke diffuse luidsprekers konnen dit type klank in de woonkamer better reproduceren en vereisen minder luidsprekers. De plaatsbepaling is met dergelijk luidsprekers nooit zo exact als met enkelvoudig afstralende typen möglich is. Het is met deze luidsprekers echter gemakkelijk het systeme te balanceren voor een grotere ruimte.

De kans is groot dat u tegenstrijdige adviezen krijgt ten aanzien van het type surround luidspreker dat de voorkeur verdient. In feite bestaat er geen einsluidende oplossing voor elke situatie en de uiteindelijkke keus voor een gegeven situatie worden door allerlei factoren beinvloed, die deels ook nog eens conflicteren.

Uitsluitend DS8S

In de 800 Serie is de DS8 de enige
luidspreker met dipool afstraling. In feite
kan bij deze speciale surround
luidspreker gekozen worden uit dipool
of monopool afstraling, zowel via een
schakelaar op de voorzijdechyter de
afneembare grill, als op afstand via een
12 V trigger van de surround
processor. Zo kunt u kiezen welke
toepassing het beste voldoet in de

omstandigheden van uw kamer, het aantal toehoorders, dan wel het soort programmamateriaal. U kurz de instelling zichs aanpassen aan die verschillende soorten programma's, waar bij de afgestraalde energia in beiden functies steeds gelijk blijft en opnieuw kalibreren na omschakelen dus Niet nodig is.

In de monopool functie werken alleen de beiden eenheden op de voorzijde. In de dipool functie worden de tweeteer op de voorzijde uitgeschakeld en die eenheden aan de zijkant worden ingeschakeld en de wisselfrequentie maar de woofer worden verlaagd. De eenheden die tegenover elkaar gemonteerd zijn, werken onderling UIT fase wat een wigvormig gebied zonder signala veroorzaakt, ca. 60^ breed en loodrecht op de wand staand. Luisteraars binnen dit gebied zich daardoor Niet bewust van de positie van de luidsprekers en horen voornamelijk indirect geluid; vandaar de diffuse aard van het klankbeeld.

Gebruik de onderste schakelaar op de voorzijde voor het kiezenussen de dipool en monopool functie. In de stand staat de luidspreker standard in monopool (afbeelding 8).

Wordt beschwer een 12 V trigger signala aangelegd, dan schakelt een ingebouwd relais om maar de dipool functie. In de stand staat de luidspreker altijd in dipool functie, ongeacht het trigger signala (afbeelding 9).

Stel de richting van de positieve en negatieve delen van de dipool in met de middelste schakelaar op de voorzijde. De pen van de schakelaar wijst in de richting van het positieve deel.

Voor een rustige overgang van het geluidCUSzen alleluidspreakers in het systeme, dienen de lobbenvan de zijluidspreakers in alle toepassenen en achterluidspreakers voor 6.1 en 7.1 toepasseningen ingesteld te worden als aangegeven in afbeeling 10.

Toepassing Gaaar

5.1 Kanalen surround 2.4

6.1 en 7.1 Kanalen surround 2.5

functie,plaats de luidspekkers dan ongeveer 60 cm (2 ft) bovenoorhoogte tegen de zijwanden en in lijn met het centrum van het luistergebied (afbeelding 11).

Gebrukt u de DS8S en wilt u schakelen:tussen de dipool- en de monopoolfunctie voor verschillende toepassingen,plaats de luidsprekers dan ongeveer 60~cm 2 ft)boven ooorhoogte tegen de zijwanden eniets awhile het centrum van het luistergebied;de luisteraars dienen zich binnen de 60^ geluidloze zone te bevinden (afbeeling 12).

Plaats de luidsprekers op ca. 120^ vanuit de front center luidspreker. De vom van de kamer bepaalt of zich tergen de zij- of afterward worden geplaatst (afbeelding 13).

Gaaar 2.8.

2.5 6.1 EN 7.1 KANALEN

ZIJKANT

Plaats de luidsprekers aan de zijkant, in lijn met het centrum van het luistergebied (afbeelding 14 & 15).

Gaaar 2.8.

2.6 6.1 KANALEN ACHTER

Hetchter kanaal van 6.1 EX opamen kan door een enkele luidspreker die direct性和 het luistergebied is opgesteld, gereproduced worden (afbeelding 14).

Gaaar 2.8.

2.7 7.1 KANALEN ACHTER

Deze aanbevelingen zijn ook bruikbaar voor een 6.1 kanalen systemaarin tweechter luidsprekers worden ingezet, parallel verbonden met hetzelfde kanaal.

Plaats de beiden luidsprekers anschter het luistergebied onder een hoek van ca. 40^ ten opzichte van het luistergebied (afbeelding 15).

Gaaar 2.8.

2.8 SURROUND

LUIDSPREKER HOOGTE

Gebruikt u het system voor films plaats de luidsprekers dan ca. 60~cm (2 ft) boven oorhoogte (afbeelding 16).

Dit is ook de aanbevolen hoogte voor de dipool functie van de DS8S in alle toepassingen, hoewel ook montage gegen het plafond maybeijk is. Houd zo mogelijk een afstand van 0,5 m (20") tot de zijwand (afbeelding 17).

Voor alle andere modellen en uitsluitend

luisteren aan audio met slechts eén of twee toehoorders worden boekenplank luidsprekers gemonteerd met de tweeters ongeveer op oorhoogte.

Zijn er meer luisteraars, breng de luidsprekers dan omhoog tot juist boven de hoofden om te voorkomen dat de toehoorders elkaar afterschermen (afbeelding 18).

Gaaar3.

3 MONTAGE

Toepassing

Gaaar

800D/801D/802D 3.1

HTM1D 3.2

803D/803S/804S 3.4

De luidsprekers worden afgeleverd met rolkogels om het verplaatsen te vergemakkelijken. Vanwege het extreem hoge gewicht van deze luidsprekers konnen deze kogels houten, travertin en andere kwetsbare vloeren beschaden. Bescherm zo'n vloer waarom met een tussenlaag van dik vilt of stukken vloerbedekking. Op die manier kurz u de luidspreker op een gladde ondergrond gemakkelijk verplaatsen door de onderzijde voort te duwen.

De laagweergave kan worden verbeterd door de als extra leverbare verstelbare voetjes te gebruiken. Deze zichen los verkrijgbaar in een pak van vier (800 Serie Floor Spike Kit, best. nr. FP22346). Deze zichen verticaal over 40~mm (1.6^ ) verstelbaar, waardoor de luidspreker desgewenst iets gekanteld kan worden. Ze zichen ook omkeerbaar: spikes voor tapijt en een Ronde rubber top voor gladde vloeren.

Om de extra voetjes aan te brengen legt u eerst de luidspreker op de zijkant om schade aan de eenheden of de aansluitingen te voorkomen - (zie afbeelding 19); doe dat vanwege het gewicht nooit alleen maar alttijd met minimaal twee Personen! Doe ringen en andere sieraden af om beschadiging van de kast en verwondingen te voorkomen en leg de luidspreker op een stuk tapijt of een andere zachte ondergrond. Het is verstandig antislip handschoenen te dragen.

U kunt de luidspeker gerust vastpakken bij de midddentoner kop. Dat lijkt riskant odomat de kop flexibel op de wooferbehuzing gemonteerd is, maar

deze is stevig bevestigd en sterk genoeg om het gewicht te dragen.

Verwijder met de bij de set geleverde Torx sleutel de 4 rolkogels van de plint van de luidspreker en verrang ze door de voetjes (afbeelding 20).

Stel de voetjes in als beschreiben onder sectie 3.3.

Ga naar 3.3.

3.2 HTM1D

Bij de luidsprekers worden 4 instelbare voetjes en schroeven geleverd die aan de kast bevestigd+kennen worden. Zij kunnen verticaal over een lenghte van 40mm versteld worden en eventuele 8^ gekanteld.Praktisch waar de luidsprekers veelal op de vloer onder een groot scherm opgesteld zullen worden.

De voetjes zijn omkeerbaar: spikes voor tapijt aan de ene zijde en een Ronde rubber top voor kwetsbare vloeren aan de andere.

Aanbrengen is het makkelijkst tijdens het uitpakken, wanner de onderzijde van de luidspreker vrij toegankelijk is. Dan blijven de binnenste delen van de verpakking op hunplaats gegen de onderzijde van de kast terwijl de luidspreker worden omgedraaidaar de staande positie en kunnen deze daarna worden verwijderd.

Lees dan eerst de sectie 3.3 om vertrouwd te raken met de opzet. Wilt u de luidspreker iets achefterover gekanteld opstellen, draai de schroeven aan de voorzijde dan met de kegel maar buiten in (afbeeling 21) en aan de achterzijde met de kegel maar binnen (afbeeling 22). Zie ook de illustratie op het afzonderlijke papier in de doos.

Draai de voetjes voorzien van borgring in met de spikes of de rubber zijde maar buiten, afhankelijk van het soort vloer. Laat de top van de voetjes buiten de

binnenste verpakking uitsteken zodat zij vrij bijven wanner de luidsprekerrechtop staat.

Nadat de kast op zijn pootjes is gezet en van de verpakking is getild, verwijdert u de binnenste verpakking en u corrigeert de voetjes als beschreiben in paragraaf 3.3.

Gaaar3.3.

3.3 INSTELLEN VAN DE VOETJES

De van schroefdraad voorziene verdikking aan de voetjes hebben aan een zijde van de flens een grote conische vorm. Voor maximale hoogte monteert u de verdikking met de conische vorm maar de vloer gekeerd (afbeelding 21). Voor minimale hoogte worden deze waar de luidspreker gekeerd (afbeelding 22).

Draai de voetjes zo ver in als u denkt dat voor de uiteindelijke instelling nodig is met de spikes of de rubber dop maar buiten, overeenkomend met de vloer waarop zich komen te staan. Wanner u de luidspreker Niet gekanteld wilt opstellen, keert u de verdikkingaar binnen en u LAST net genoeg ruimte open om ruimte voor de vergrendeling te bieden. Breng de vergrendelingen aan, maar draai ze nog Niet vast.

Zet de luidspreker rechtop en corrigeer de voetjes met de bijgeleverde metalen sleutel om elke beweging uit te sluiten of de gewenste kantelhoek in te stellen (afbeelding 23).

Tenslotte draait u de vergrendelringen vast gegen de verdikking, wederom met de metalen sleutel (afbeeling 24).

Gaaar4.

3.4 803D/803S/804S

Voor optimale prestaties draait u de instelbare voetjes in de van schroefdraad voorziene opingen in de onderzijde van de luidspreker zoals u ze nodig heeft: spikes voor tapijt en rubber voor houten, plauuizen of andere kwetsbare vloeren (afbeeling 25).

Leg de luidspreker op zijn zijkant (om mogelijkke beschadiging van de aansluiingen of de luidsprekers te voorkomen). Doe ringen en andere sieraden af om beschadiging van de kast en verwondingen te voorkomen en leg de luidspreker op een stuk tapijt of een andere zachte ondergrond.

Draai de contramoeren geheel op de voetjes en de voetjes geheel in de onderzijde (afbeelding 25).

Zet de luidspreker wee rechtop en corrigeer de voetjes zodat de luidspreker stabel staat.

Tenslotte draait u de contramoeren vast op de schroefdraad van de voetjes (afbeeling 26).

→Gaanar4.

Deze systemen dieren op een stevige ondergrund - boekenplank of stand - opgesteld te worden, zDat het geluid correct op de luisteraars gericht kan worden.

Voor de 805S bevelen we het gebruik van de FS-N805 aan die de luidspreker op de juiste luisterhoogte brengt.

Voor de HTM2D, HTM3S en HTM4S is er de FS-NHTM, een stand die deze center luidsprekers laag genoeg draagt zodat de bovenzijde van de luidspreker niet hoger komt dan 60 cm (2 ft) van de

vloer,uitgaande van een opstelling onder een groot scherm.Met deze stand kan de luidspreker 0^ 4^ of 8^ achefterover gekanteld worden.

Volg in al deze gevalen de aanwijzingen die bij de stand zich gevoegd.

Bij opstelling van de luidsprekers op een boekenplank plakt u de vier zichlevende rubber pootjes op de onderzijde van de luidspreker (afbeelding 27).

Gaaar4.

3.6 SCMS

Deze luidspreker is bedoeld voor montage aan de wand en wordt waarom geleverd met een beugel die horizontale en verticale correctie möglichk maakt. (afbeelding 29) Bevestig de beugel aan de wand met schroeven van 5 à 6 mm dikte (nr. 10-12). Kies de lengte afhankelijk van het type wand met een minimum van 25 mm (1" - afbeelding 28).

Houd het bijgevoegde sjabloon gegen de wand op de gewenste plaats en gebruik een waterpas om de juiste stand te vinden. De omtrek van het sjabloon komt overeen met dechterzijde van de kast. Merk vooral op dat het midden van de wandplaat Niet overeenkomt met de hartlijn van de luidspreker!

Markeer deplaats van de bevestigingspunten op de wand, boor degaten en voorzie deze van pluggen.

Overtuig u er van dat de lengte van de schroeven en pluggen voldoende zich om het gewicht van de luidspreker te dragen. Zorg ervoor dat de schroeven bij een:tussenwand in de steunbalken zitten. B&W accepteert geen enkele aansprakelijkheid voor de gevolgen van onjuist opgehangen luidsprekers.

Monteer de wandplaat D gegen de wand en controllerer deckeicht goed vast zit.

Draai twee van de bijgeleverde schroeven in de beiden bovenste van schroefdraad voorziene gaten in dechterzijde van de kast.

Breng de luidspreker op de hoogte van de wandplaat E, breng de twee schroeven in lijn met dechterzijde van de luidspreker en haak deze in de openingsboven in deplaat.

Draai de overgebleven twee schroeven door de planta E in de van schroefdraad voorziene openingsen van de kast en draai ze alle vier aan.

Stel de verticale hoek van de luidspreker in met instelschroef B.

Draai schroef A nu stevig vast.

Stel de schroeven C zo in dat de wrijving van de drie verticale beugels zo is dat de beugel ingesteld kan worden maar op zich plaats blijft als u loslaat.

Sluit voor u verder gaat de luidsprekers aan als beschreiben onder punt 4.

Stel de gewenste horizontale hoek in endruk de luidspreker gegen de wand, maar nicht helemaal om rammelen te voorkomen.

Gaaar4.

3.7 DS8S

De luidspekers kuren gegen de wand of het plafond worden bevestigt met Ischroeven van 5 a 6 mm dikte (nr. 10-12).

Op dechyterzijde van de kast bevinden zich drie bevestigingsplaatjes. Steek de koppen van de ophangschroeven door de ronde opening waarna deze geheel in het smalle deel worden geschoven. Deze sleuven bezitten een veervergrendeling om te voorkomen dat de luidspreker gemakkelijk uit+zijn positie worden gestoten. Kies de lengte van de schroef zo dat deze minimaal over een lengte van 25mm 1"draagt (afbeelding 28).

Overtuig u er vooral bij tussenwanden van dat de lenghte van de schroeven en pluggen voldoende zich om het gewicht van de luidspreker te dragen. B&W accepteert geen enkele aansprakelijkheid voor de gevolgen van onjuist opgehangen luidsprekers.

Houd het bijgevoegde sjabloon om de luiste positie van de schroeven te markeren. De omtrek van het sjabloon komt overeen met dechterzijde van de kast.

Plak vier doorzichtigige selbstlevende rubber dopjes op de achterzijde van elke luidspreker, een in elke hoek. Deze voorkomen dat de luidspreker tritt gegen de wand en honden hem in positie (afbeelding 30).

Laat de schroeven zoveeluitsteken dat de rubber dopjes waarstand geven bij het schuiven van de wandplaatjes over de koppen van de schroeven (afbeelding 31).

Onderstaande punten.altijd controlleren:

• Dat alle schroeven geheel tot het einde van de sleuven in de wandplaatjes zijn geschoven.

Corrigeer zonodig de mate waarin de schroeven uitsteken om voor voldoende wrijving te zorgen zodate de luidspekers Niet UIT

positie kunnen raken.

Gaaar4.

4 AANSLUITINGEN

Schakel voordat u verbindingen maakt erst alle apparatuuruit.

De aansluitingen zijn geschikt voor de meest uitenlopende kabels en de meeste toepassingen - 4 mm banaanstekkers, 6 en 8 mm (1/4" en 5/16") spades, of blanke draden tot maximaal 6 mm (1/4") diameter.

Belangrijk voor uw veilighheid

In bepaalde landen, vooral de Europese, worden het gebruik van 4 mm banaanstekkers als potentieel gevaarlijk gezien, waar deze ook in de onbeschemde openingsen van een stopcontact+kennen worden gestoken. Om aan de Europese CENELEC veiligheidsvoorschriften te voldoen, worden de uiteinden van de aansluitingen geblokkeerd met plastic pennen. Wanner u het product gebruikt op een plaat waar deze veiligheidsvoorschriften van kracht zich, dient u ervoor te zorgen dat banaanstekkers nicht op een onveilige manier door kinderen of Niet geinformeerde Personen gebruikt+kennen worden.

Let er op dat de positieve aansluiting van de luidspreker (gemerkt + en rood gekleurd) worden verbonden met de positieve uitgang van de versterker en de negatieve (gemerkt - en zwart gekleurd) met de negatieve. Verkeerde aansluiting kan geen kwaad maar leidt tot een teruggang in freiendentiebereik, stereobeeld en basweergave.

Draai de klemmen algid goed vast om rammelende bijgeluiden te voorkomen.

Toepassing Gaaar

DS8S 4.3

Alle modellen in de reeks, behalte de DS8S, zich geschikt voor bi-wiring en bi-amping. Bij driewegsystemen voedt dan het ene stel aansluitingen de woofers en het andere de middentoner en tweeter. Bij tweewegsystemen voedt het ene stel aansluitingen de bas/middentoner en de andere de tweeteter.

Scheiding van de signalwegen per sectie van de luidspreker kan het stereobeeld en de resolutie op laag niveau verbeteren en biedt de gebruiker de mogelijkheid voor elk frequentiegebied een optimale kabel te gebruiken.

Voor bi-wiring worden twee geschienen 2-aderige kabels gebruikt vanaf een versterkeraar elk paar aansluitingen.Dit is wat wij aanbevelen,maar besluit u tot het gebruik van een kabel,wellicht tijdens het zoeken van de juiste opsteling of odomat u een hekel heeft aan al die kabels in uw kamer,verbind dan beide positieve en.beide negatieve aansluitingen van de luidsprekers door.

Ons gehoor is het gevoeligst in het middengebied en waarom raden we u aan bij gebruik van een kabel deze direct met de aansluitingen van de middentoner te verbinden.

Bi-amping gaat nog een stap verdier en betekent dat er twee geschienen eindversterkers worden toegepast voor elke luidspreker. Het betekent Niet dat het systeme daarmee actief is geworden, want de in de luidsprekers ingebouwde wisselfilters zich nog aktijd in gebruik.

Bij toepassing van bi-amping dienen alle versterkersdezelfdeverstkingsfactor te hebben anders raakt de luidsprekeruit balans. Controleer ook de absolute polariteit,want sommige versterkers keren de fase van het signaal om (inverteren) en een combinatie van verschillende typen+kunnen een dip in de weergave veroorzaken.Gebruikt u inverterende en nicht-inverterende versterkers,dan dient de fase van zo'n versterker omgekeerd te worden.

Bedenk dat hoewel middentoners en, sterker nog, tweeters minder continu vermogen kunnen en hoeven te verwerken dan woofers, de sturende versterker een voldoend hoge spanning moet kunnen leveren om ook korte pieken op hoge frequencies zonder verrorming te kunnen verwerken. Een hoge spanning impliciert ook een groot vermogen en het is Niet aan te bevelen het midden en hoog aan te sturen met een versterker die minder vermogen levert dan die welke het laag staurt.

Toepassing Gaaar

800D4.2

Alle andere modellen (uitgezonderd DS8S) Ga verder

Af fabriek zijn de beiden parenten aansluitingen elektrisch van elkaar gezehden en geschikt voor bi-wiring (afbeeling 32).

Voor gebruik van enkelvoudige kabels
zijn korte kabeltjes bijgevoegd waarmee
de beide positieve en beide negatieve
aansluitingen können worden
doorverbonden. Elk kabellje heeft een
spade connector aan de ene zijde en
een 4 mm banaanstekker aan de andere.

Bij enkelvoudige bekabeling worden de

kabel aangesloten op de onderste aansluiting bij tweewegsystemen (805S, HTM4S, SCMS) en op de bovenste aansluitingen van driewegsystemen.

Op deze aansluitingen gekrukt u de omgekeerde aansluitingen van de doorverbindingen vergeleken met de hoofdkabel. Anders gezegd, wanner de hoofdkabel eindigt in spades of blanke draden, gekrukt u de banaanstekker van de doorverbinding in bezelfde aansluitingen (afbeeling 33).

Gaaar5.

4.2 800D

Af fabriek zijn de positieve en negatieve aansluitingen onderling doorverbonden met strips.

Bij enkelvoudige bekabelingThat u deze strips op hunplaats en wordt de kabel verbonden met de middelste aansluitingen (afbeelding 34).

Bij bi-wiring of bi-amping worden de doorverbindingen verwijderd nadat de onderste große klemmen zich losingedraaid (afbeelding 35).

Het 4 mm gat in het einde van de klem heeft een ring die vastgedraaid kan worden rond een banaanstekker door de bovenstekleine klem te gebruiken.

Gaaar5.

4.3 DS8S

Naast de normale luidsprekeraansluitingen is er nog een extraaar schroefklemmen waarmee een ingebouwd 12 V relais wordt gestuurd en de luidspreker via een trigger op afstand kan worden omgeschakeldussen monopool en dipool functie (afbeeling 36).

Deze functie kan nicht gebrukt worden in de volgende gavellen:

a. De gelebruekte processor geen 12 V trigger heeft.
b. De gekrukke processor een simpele trigger heeft die 12 V afgeeft zodra het apparaat worden ingeschakeld. Deze kan alleen gekruikt worden om een ander apparaat op hetzelfd moment in en uit te schakelen.

Sommige duurdere processoren haben de möglichkheid een trigger toe te wijzen aan het type programma dat worden afgespeeld. Deze herkennen de informatie op de disc en make onscheid tussen films en meerkanalen muziek. Weer andere kunnen trigers toewijzen aan verschillende ingangen; wordtmeerkanalen SA-CD of DVD-A gekozen voor muziek, of een afzonderlijke DVD-speler voor films, dan

kan dienovereenkomstig een trigger worden ingesteld.

Het relais heeft een zekere stroom nodig om te reageren, controller aanom de specificaties van de processor voordat u verder gaat. Elke luidspreker die u wilt schakelen neemt 45mA op.

Het relais in de luidspreker werkkt alleen wanneer de schakelaar op monopole (●) staat. Staat er geen spanning op de trigger ingang, dan staat de luidspreker in de monopool functie. Zodra een 12 V DC spanning aanwezig is, worden de monopool instelling door het relais gesasseerd en omgeschakeld in de dipool functie. Staat de luidspreker op dipool (●) dan werkt de trigger functie Niet.

Gaaar5.

5 FIJNINSTELLING

Voordat u aan de fijninstelling begint eerst controlen of alle verbindingen correct en stevig zich gelegd.

Alleen vloerstaande en op stand gemonteerde luidsprekers

Door de luidsprekers verder uit de wand teplaatsen, worden een normal niveau aan lage tonen verkreten. De ruimte achechter de luidsprekers zorgt ook voor een ruimtelijke indruk. Omgekeerd zorgt een Kleinere afstand van de luidsprekers tot de wand voor meer laag.

Uitsluitend 803D, 803S, 804S, 805S, HTM1D, HTM2D, HTM4S, SCMS

Deze open systemen worden geleverd met schuem dampers in de poort. Normaal gesproken dieren deze luidsprekers voor maximaal laag gebruikt te worden zonder deze dampers, maar wanner er in bepaalde kamers teveel laag optreedt en het is onmogelijk de luidsprekers verder uit de wand teplaatsen, breng dan deze dampers wee aan om het laag te reduceren (afbeelding 37).

Wanneer de bas Niet geldijkmatig klinkt over hele gebied, kommt dat meestal door het aanstoten van resonanties in de kamer.

Ook kleine wijzigingen in de positie van de luidspeakers of de luisterpositie kan al een behoorlijk effect hebben op zulke resonanties. Probeer opstelling bij een andere wand, of verplaats grote meubels in de kamer.

Voor de perfectionist kan het zinvol zich de grills van de woofer en de middentoner te verwijderen. Zie paragraaf 8 "Onderhoud".

De conus van de tweeteter is uiterst teer en worden gemakkelijk beschadigd. De grill voor de tweeteter worden op+zijnplaats gezhouden door magnetisme en elke

beweging van de grill draagt het risico in zich dat de dome door de grill worden beschadigd. Wij raden u waarom aan de grill van de tweeteter Niet te verwijderen.

Uitsluitend 800D, 801D, 802D en HTM1D

Wanner het systeem worden gebruikt zonder de grill van de middentoner, breng dan de plastic center plug met de massieve aluminium fern voor de middentoner aan die u in het pakje toebehoren vindt. Draai eenvoudig de al aangebrachte plug los en draai de verranging er in. Niet meer dan handvast draaien (afbeeling 38).

Wanner de klank wat te scherp is, raden we u aan het aandeel van zachte stoffen in de kamer te vergroten (zwaardere gordijnen bijvoorbeeld), dan wel dit te verminderen wanner het geluid te dof is.

Test de ruimte op snel opeenvolgende echo's door in uw handen te klappen en waar snelle herhalingen te luisteren. Deze kunt u reduceren door onregelmatig gezvormde vlaeken zoals boekenkasten aan te brengen.

Uitsluitend DS8S

In de monopool functie kan het aandeel van de hoge frequencies worden ingesteld met de bovenste tuimelschakelaar op de voorzijde (afbeeling 39).

In de middenstand (0) is de weergave van het system in prince recht. In de + positie worden het hoog versterkt, wat van belang kan zich in een zwaar gedempte kamer, of wanner de luidsprekers noodgedwongenmeer uit de as geplaatst moeten worden dan wenselijk is. Ook kan dat het geval zich wanner de luidsprekers zich ingebouwd en het gebruekte doeck minder hoog doorlaat dan de bijgeleverde grills. De - positie daarentegen redueert het hoog in die geallen wanner de akoestiek te holder is of u de lokalisatie van de luidspreker minder duidelijk wilt maken.

Het is verstandig te experimenten om de Beste positie voor uw situation te vinden. Dit zijn veel voorkomende instelleningen:

• Alle surround luidsprekers monopool.
  Zij luidsprekers dipool, acheer luidsprekers monopool.
• Alle surround luidsprekers dipool.

Het is ongebruikelijk, maar nicht ondenkbaar, de zich luidsprekers op monopool en deijken luidsprekers op dipool te zetten.

Aanvankelijk zal de weergave van de luidspreker subtiel veranderen. Wanner de luidspreker bijvoorbeeld in een koude omgeving opgeslagen is geweest, zullen de dampende materialen en de conusophanging pas na eenijdje hun oorspronkelijkke mechanische eigenschappen terugkrijgen. Na enkele speluleren zullen de conusophangingen ook soepeler worden. Hoe lang het duurt voordat de luidspreker zijn optimale prestaties levert, hangt af de wijze van opslag en van het gebruik. Reken op ongeveer een week voordat de temperatuurinvloed is verdwenen en ongeveer 15 uu er gemiddeld gebruik voordat alle Mechanische onderdelen hun optimale eigenschappen hebben.

Niettemin zijn er ook berichten over langere inspeelperiodes (tot een maand) en er zich sterke aanwijzingen dat ditmeer te makeen hebft met gewenning van de luisteraar dan met wijzigingen in de klank van de luidspreker. Dat geldt vooral voor luidsprekers met een zeer open klank zoals.Deze, waar een behoorlijk versushil kan optreden met de detailering die de luisteraar voorheen gewend was; aanvankelijk kan het geluid dan te holder lijken en zelfs een beetje hard.Na verloop van wat meerijd lijkt dat minde te worden maar zonder aan helderland详细介绍 in te boeten.

7 OVERIGE APPARATUUR

Luidsprekers van dit kaliber verdienen een signaal van de allerhoogste kwaliteit. Kies waarom uw elektronische apparatusuur en verbindskabels met de grootst möglichke zorg. Wij hunnen u bijstaan met adviezen over belangrijke aspecten van deze apparatusuur maar geen specifieke apparaten aanbevelen. Al deze producten worden steeds verdier verbeterd en uw dealer kan u een reeks geschikte apparaten die aan de niewste eisen voldoen lately horen.

In de specificatie bevelen we een bepaald vermogen voor de eindversterker aan. Het hoogste van bevide getallen worden bepaald door de belastbaarheid van de luidspreker. Bij het bepalen waarvan worden uitgegaan van een Niet clippende versterker, wat het vermogensspectrum van het signalzou verrormen, maar van normala muzieksignal. Testsignalen van generatoren en oscillators zijn bruikbaar. Het lage getal is het minimum dat volgens onsoodzakelijk is om een bruikbaariveau te bereiken zonder hoorbare verrorming in Kleinere kamers (minder dan 60~m^3 of 2000 cu ft). Hoeeer vermogen worden gebruikt, hoe

kleiner de kans dat de versterker za gaan clippen.

Vaak kan aan de vermogenscijfers van een worden afgelezen of deze in staat is gecompliceerde belastingen te sturen. Vergelijk waarvoor de cijfers bij 4 Ωen 8 Ωbelasting: hoe zichter de cijfers bij een verhouding van 2:1 liggen hoe better, maar dit een groe stroomcapaciteit aangeeft.

Om het effect dat een kabel heeft op het frequentiebereik van de luidspreker tot een onhoorbaariveau terug te brengen,Client de impedantie van de kabel op alle frequencies (beide aders in series gemeten) zo laag maybek gehonden te worden en zeker beneden 0,1 Ωte liggen. Op lage frequencies is de gelijkstroomweerstand de belangrijkste factor en dient een kabeldijke gekozen te worden waarmee de beoogde impedantie over de benodigde lenghte kan worden bereikt. Op midden en hoge frequencies domineert de inductieve component van de impedantie de DC werkstand.Deze en andere eigenschappen worden beinvloed door details in de constructie en+zijn waarom belangrijk.Vraag uw dealer advies om te bepalen welke kabel voor uw situatie het beste is.

3 ONDERHOUD

Gefineerde kasten hoeven doorgaans alleen maar afgestoft te worden. Gebruikt u een reinigingsmiddel in een spuitbus, verwijder de grill dan eerst door deze aan de rand vast te pakken en voorzicht van de kast te trekken. Spuit het middel op een doek en Niet direct op de kast. Test het eerst op een Klein stukje UIT, odomat sommige schoonmaakproducten bepaalde oppervlakken konnen beschadigen. Gebruik geen schuurmiddelen of producten die oplosmiddelen, alkali of antibacteriele stoffen bevatten. Gebruik nooit schoonmaakmiddelen op de eenheden zelf. Reinig de afgenomen grill met een kledingborstel terwijl het van de kast is verwijderd.

Bij het weeer aanbrengen van de grill eerst de pennen in de juiste positie voor de openingsen in de kast brengen voordat u de grill op+zijn plaats drukt.

Voor de afwerking van de kast worden de beste houtfineer gebruikt, maar denk er aan dat net als alle natuurlijke materialen, ook finer reageert op+zijn omgeving. Houd het product waarom uit de nabijheid van warmtebronnen zoals radiatoren en bronnen van warme lucht om barsten te voorkomen. Het hout is behandeld met een UV-laklaag om verkleuring na verloop van tijd te

voorkomen, maar enige verkleuring valt Niet ut te sluiten. Het effect zal vooral zichtaar+zijn op delen die door de grill worden afgedekt en opplaatsen die zich altijd in de schaduw bevinden;deze veranderen meer dan andere delen. Kleurverschillen zijn alleen te voorkomen door alle delen in gelijke mate aanlicht bloot te stellen tot de verschillen zijn verdwenen. Dat proces kan enige dagen of weken duren en kan worden bespoedigd door een ultraviolette lamp te gebruiken.

Uitsluitend 800D, 801D, 802D, HTM1D

Om de middentoner grill waar aan te brengen, positioniert u de centrale pen in het gat op de top van de centrale plastic plug op de luidsprekereenheid. Druk het midden van de grill stevig aan, maar forceer een Niet goed gespositioneerde pen Niet vanwege kans op beschadiging. De buitenrand van de grill worden op zichplaats gehonden door de veerkracht in de spaken van de grill.

De gelakte delen van de middentoner- er tweeterbehuizingen worden bij voorkeur met een antistatisch reinigingsmiddel behandeld.

Vermijd aanraking van de conussen van de eenheden, vooral de tweeteteraar die gemakkelijk worden beschadigd.

Vanwege de große kwetsbaarheid van detweeters domes raden we u dringend aan de grills van de tweeters nicht te

verwijden.

Beperkte garantie

Dit product is volgens de hoogste kwaliteitsnormen ontworpen en vervaardigd. Mocht er toch ie's defect zich aan dit product dan kut u aanspraak make np gratis verranging van onderdelen via de nationale distributeur van B&W Group Ltd. (er zich uitzonderingen) in elk land waar een officièle B&W distributeur gevestigd is.

Deze beperkte garantie is geldig voor eenperiode van vijfpeer vanaf de aankoopdatum en tweepeer voor de elektronica,waaronder actieve luidsprekers.

Voorwaarden

1 De garantie is beperkt tot de r éparatie van de apparatuur. Transport- en andere kosten, eventuel risico voor het verwijderen, vervoeren en installereren van producten vallen nicht onder deze garantie.
2 De garantie geldt alleen voor de eerste eigenaar en is nicht overdraagbaar.

3 Deze garantie is Niet van toepassing in andere gezallen dan defecten van materialien en/of fabricage ten lijde van aankoop en is Niet van toepassing:
a. voor schade die veroorzaakt is door onjuiste installment, aansluiting of verpakking;
b. voor schade die veroorzaakt is door onjuist gebruik, anders dan beschreiben in de handleiding, nalatigheid, modificatie, of gebruik van onderdelen die nicht door B&W goedgekeurd of gemaakt zich;
c. voor schade veroorzaakt door defecte of ongeschikte aanvullende apparatuur;
d. voor schade veroorzaakt door ongeval, onweer, water, brand, ditte, oorlog, openbaar geweld of een andere oroorzaak buiten controle van B&W en haar distributeurs;
e. voor producten waarvan het serienummer gewijzigd, verwijderd, gewist of onleesbaar gemaakt is;
f. indien reparations of modificationsuitgevoerd zichn door een onbevoegdperson.
4 Deze garantie vult eventuele nationale/regionale wettelijke verplichtingen voor dealers of nationale distributeurs aan en hebft geen invloed op uw wettelijke rechten als consument.

Garantieclaims

Wanneer u aanspraak wilt make np garantie handel dan als volgt:

1 Indien de apparatuur gekocht is.
2 Indien de apparatuur nicht in het land van aankoop worden gebruikt, neem dan contact op met de nationale distributeur van B&W in het land waar u verblijft. Deze zal informeren hoe te handelen.

Om aanspraak te kunnen makep
garantie dient u de originele aankoopbon
of een ander bewijs van eigendom en
datum van aankoop te kunnen
overleggen.

Eληνικα

Oδnyiεσχρησσ

Ayantne nelaatn,
