MANUALE UTENTE 803S BOWERS & WILKINS

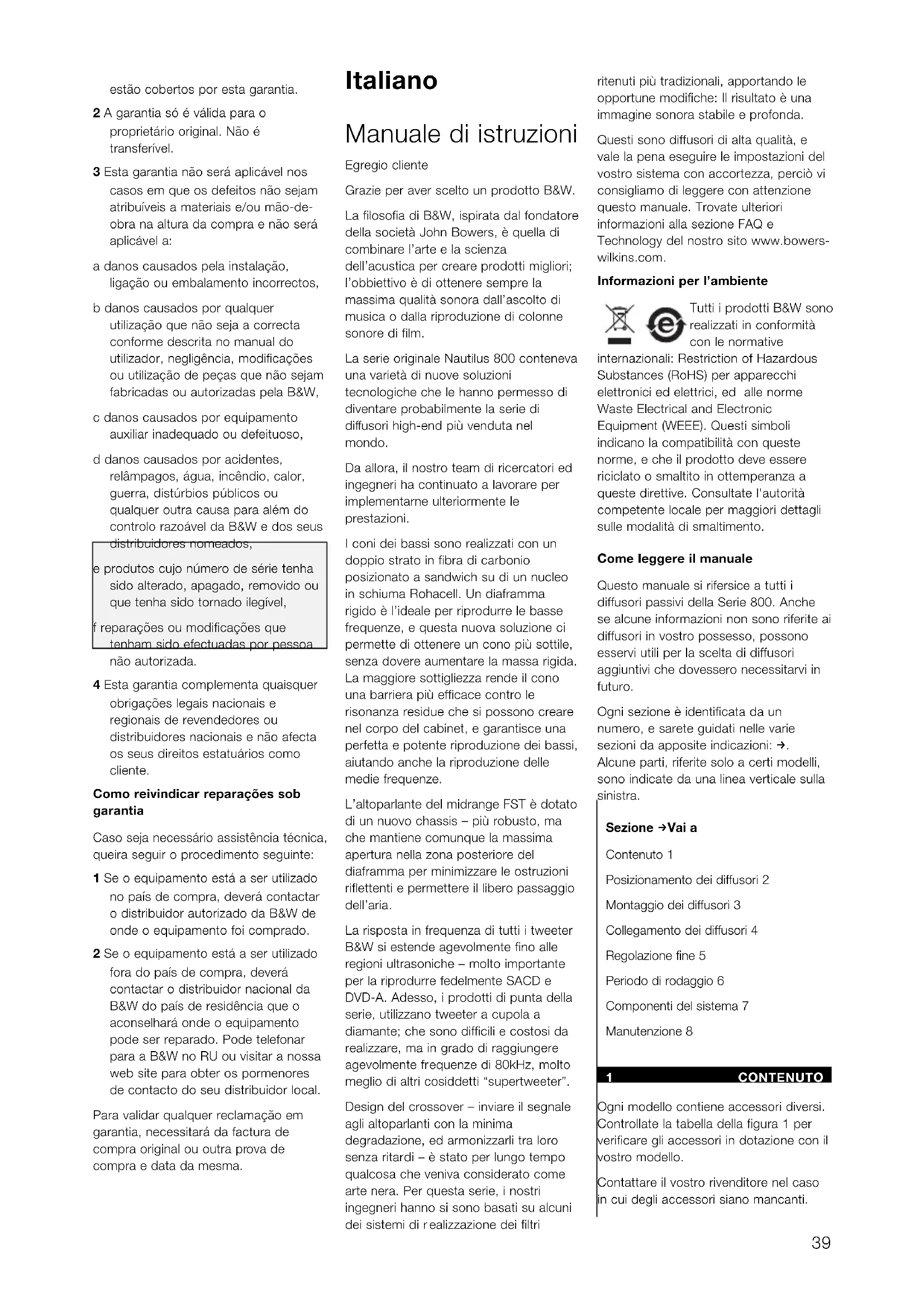

Manuale di istruzioni

Egregio cliente

Grazie per aver scelto un prodotto B&W.

La filosofia di B&W, ispirata dal fondatore della società John Bowers, è quella di combinare l'arte e la scienza dell'acustica per creare prodotti migliori; I'obbiettivo è di ottenere sempre la massima qualità sonora dall'ascolto di musica o alla riproduzione di colonne sonore di film.

La série originale Nautilus 800 conteneva una varietà di nuove soluzioni Tecnologiche che le hanno permesso di divertareYYYYI Ia série di diffusori high-end più venduta nel mondo.

Da allora, il nostro team di ricercatori ed ingegneri ha continuato a lavorare per implementarne ulteriormente le prestazioni.

I coni dei bassi sono realizzati con un doppio strato in fibra di carbonio posizionato a sandwich su di un nucleo in schiuma Rohacell. Un diaframma rigido è l'ideale per riproduire leasse frequenze, e esta nuova soluzione ci permette di ottenere un cono più sottile, alla dovere augmentare la massa rigida. La maggiore sottigliezza rende il cono una barriera più efficace contro le risonanza residesque che si possono creare nel corso del cabinet, e garantisce una perfetta e potente coproduzione dei bassi, aiutandoanche la coproduzione delle medie frequenze.

L'altoparlante del midrange FST è dotato di un nuovo chassis – più robusto, ma che mantiene comunique la massima aperture nella zona posteriore del diaframma per minimizzato le ostruzioni riflettenti e permettere il libero passaggio dell'aria.

La risposta in frequenza di tutti i tweeter B&W si estende agevolmente fino alle regioni ultrasoniche - molto importante per la riproduire fedelmente SACD e DVD-A. Adesso, i prodotti di punta dellaserie,utilizzano tweetera cupola adiamante; che sono difficili e costosi da realizzare, ma in grado di raggiungere agevolmente frequenze di 80kHz ,molto meglio di altri cosiddetti "supertweeter".

Design del crossover - inviare il segnale agli altoparlanti con la minima degradazione, ed armonizzarli tra lorozza ritardi - è stato per lungo tempo qualcosa che veniva considerato come arte nera. Per esta serie, i nostri ingegneri hanno si sono basati su alcuni dei sistemi di realizzazione dei filtri

ritenuti più tradizionali, apportando le opportune modifiche: Il risultato è una immagine sonora stabile e profonda.

Questi sono diffusori di alta qualità, e vale la pena eseguire le impostazioni del vostro sistema con accortezza, perché vi consigliamo di leggere con attenzione quello manuale. Trovate ulteriori informazioni alla sezione FAQ e Technology del nostro site www.bowerswilkins.com.

Informazioni per l'ambiente

Tuttiprodotti B&W sono realizzati in conformità con le normative

internazionali: Restriction of Hazardous Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Questi simboli indicano la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in ottemperanza a queste direttive. Consultate l'autorità competente locale per maggiori dettagli sulle modalità di smaltimento.

Come leggere il manuale

Questo manuale si rifersice a tutti i diffusori passivi della Serie 800. Anche se alcune informazioni non sono riferite ai diffusori in vostro possesso, posso nell'esservi utili per la scelta di diffusori aggiuntivi che dovesserero necessitarv in futuro.

Ogni sezione è identificata da un numero, e sarete guidati nelle variesezioni da appositeindicazioni: Alcune parti, riferite solo a certi modelli, sono indicate da una linea verticale sulla sinistra.

Sezione Vai a

Contenuto 1

Posizionamento dei diffusori 2

Montaggio dei diffusori 3

Collegamento dei diffusori 4

Regolazione fine 5

Periodo di rodaggio 6

Componenti delsystema7

Manutenzione 8

CONTENUTO

Ogni modello contiene accessori diversi. Controllate la tabella della figura 1 per verificare gli accessori in dotazione con il vosto modello.

Contattare il vostro rivenditore nel caso in cui degli accessori siano mancanti.

2

Seutilizzatei diffusori un systemahome theatre con un monitor CRT (retroproiezione o TV tradizionale),assicuratevi che I'immagine non siadistorta dal Campo magnetico prodotto dall'altoparlante. I seguenti modelli di canali centrali sono schermatimagnificamente,poiché devono essereposizionati vicino al monitor:

HTM1D

HTM2D

HTM3S

HTM4S

Tutti gli altri diffusori di esta Serie dovrebbero essere collocati ad almeno 0.5m dal monitor. Alcuni tipi di TV sono particolaremente sensibili ai campi magnetici e potrebbero richiedere una distanza maggiore. Gli schermi al Plasma ed LCD non risentono dei disturbi, ed i videoproiettori sono solitamente collocati lontani dai diffusori.

Applicazione Vai a

Frontale sinistro e destro 2.1

Centrale anteriore 2.2

Surround 2.3

2.1 FRONTALE SINISTRO

DESTRO

Se ascoltate solo musica e non film, distanziate tra loro i diffusori, più o meno alla stessa distanza che c'e tra i diffusori ed la posizione di ascolto, in modo da formare un triangolo equilatero con quosti tre punti, indipendente me dall'utilizzo di un canale centrale.

Eccetto che per i modelli da parete SCMS, il bilanciamento dei diffusori è più naturale se i diffusori vengono posizionati ad almeno 0.5m alla parete retrostante; quello aiutaanche ad augmentare la profondità di Campo.(figura 2)

Seutilizzatei diffusori solo in un systema 2 canali, posizionare i diffusori troppo distanti fra loro potrebbe dare luogo al cosiddetto effetto "buc0 al centro", impedendovi di ricreare una immagine sonora stabile. Se disponete di un canale centrale, potete distanziare maggiornente i diffusori frontali sinistro e destro.L'immagine sonora si allarghera, creando un effetto di maggior coinvolgimento.

Se dovete distanziare maggiornente i diffusori per questioni di spazio o di conformazione della stanza, il Campo

sonoro cui essere migliorato orientando i diffusori verso il centro della posizione di ascolto. Questo cui anche migliorare la percezione dell'immagine centrale di agli ascoltatore anche se non è seduto al centro della posizione di ascolto. (figura 3)

Seutilizzate i diffusorianche per la colonna sonora dei film, dovreste provare ad adeguare l'immagine audio alla grandezza dello schermo:generalmente questo significa che i diffusori dovrebbero essere più vicini tra loro; un Buon punto di partenza è di posizionare i diffusori a circa 0.5m dai bordi dello schermo.(figura 4)

I diffusori da scaffale o da parete dovrebbero essere posizionati, in altezza, più o meno allineando il tweeteter all'altezza dell'orecchio dell'ascoltare. In un piano verticale la dispersione è ridotta alla parte di crossover tra l'altoparlante midrange ed il tweeteter, quando entrambi sono in funzione. Per preservare un ottimo bilanciamento del suono, cercate di tenervi entro ±5° di scopamento.

L'angolo di ascolto ottmale dei diffusori da pavimento, è definito dall'altezza del diffusore stesso, che è studiato per adeguarsi all'altezza della maggior parte degli ascoltatori in posizione seduta.

Vai alla sezione 3.

2.2 CENTRALE ANTERIORE

Se avete uno schermo acusticamente trasparente, posizionate il diffusore dietro al centro dello schermo, orientandolo versuso la posizione di ascolto se il tweeter è a più di 5^ dall'altezza dell'orecchio dell'ascoltatore. (figura 5)

Se avete uno schermo normale
posizione il diffusore sopra o sotto allo
schemo, dove è più vicino all'altezza
dell'orecchio; orientandolo verso la
posizione di ascolto se il tweeteter è a più di 5^ dall'altezza dell'orecchio
dell'ascoltatore. Per i modelli HTM2D, HTM2S e HTM4S è disponibile uno stand con regolazione dell'inclinazione. Consultate il vosto rivenditore per maggiori dettagli. (figura 6)

Se ascollate solo musica, collocate i diffusori al centro e posizionate i diffusori da scaffale o da parete con il tweeter all'altezza dell'orecchio dell'ascoltatore. (figura 7)

V ai alla sezione 3.

Esistono diffusori surround di due tipi - del tipo "normale" chiamati unipolari, da cui il suono viene emesso da altoparlanti posti sul pannello frontale del cabinet - e quelli che emettono un Campo sonoro diffuso, chiamati dipolari. Ognuno di questi due tipi di diffusore ha i suovantaggi.

La maggior parte delle colonne sonore viene registrata per essere riprodotta al meglio in sistemi home theatre e viene poi ascoltata utilizzando diffusori

unipolari, qualunque sia il fornato di registrazione multicanale. Questo determina una migliorie localizzazione dell'immagine sonora laterale e posteriori, pur non riuscendo a raggiungere il livello di precisione che si ottiene sui canali frontali.

La maggior parte dei film vengono registrati per essere riprodotti nelle sale cinematografiche, dove vi sono diversi diffusori disposti in più punti della salute per ricireare il migliorie suono surround. In quello caso il numero dei diffusori surround è maggiore dei canali discrete a disposizione nella traccia originale; tutto ciò penalizza la localizzazione della scena sonora ma miglioria l'effetto di coinvolgimento del pubblico. I diffusori dipolari sono più adatti a ricireare quello tipo di suono in unsystema da casa,utilizzando meno diffusori di un cinema. L'imagine sonora ottenuta con quello tipo di diffusori non sare mai pratica come con i diffusori unipolari. Comunque, hanno ilvantaggio di renderere più facile il bilanciamento delsystema in un locale molto ampio.

Ci sono diverse teorie sui diffusori surround da adottare per un systema home theatre. La verità è che non esiste una soluzione perfetta per tutte le situazioni, e la scelta finale per agli diversa applicazione è soggetta a diverse variabili, alcune delle quali porta a scelter totalmente discordi tra loro.

Solo DS8S

Della Serie 800, il DS8S è l'unico diffusore che dispone della funzione dipolare. Questo diffusore surround permette di selezionare il funzionamento come diffusore unipolare o dipolare,attraverso un selettore posto sulla parte frontale, dietro la griglia rimovibile;oppuretramite un dato Trigger 12V proveniente dal processore surround. Potete quindi scegliere quale tipo di funzionamento si aplus adatto alle caratteristiche della vostra sala o al tipo di riproduzione. Inoltre, potete anche modificare la vostra scelta in base al tipo di programma e, dato che l'energia totale nella stanza è la stessa in entrambre le modalità, non dovete

riconfigurare ilsystemaogni volta.

In modalità unipolare, sono attivi solo i due altoparlanti sul pannello frontale. In modalità dipolarare, il tweeter frontale viene disattivato; vengono attivati gli altoparlanti laterali e la frequenza di crossover per le basse frequenze viene abbassata. Gli altoparlanti laterali sono collegati fuori faso tra loro, per ricreare una zona sonora che si estende a forma di cono tra gli angoli ed il muro. Se l'ascoltatore si posizione all'interno di但这a zona, sentirà meno la localizzazione della scena sonora ma sentir il suono riempire meglio l'ambiente; in quello modo viene ricreato un Campo sonoro diffuso più naturale.

Utilizzate il selettore in basso, sulla griglia frontale per selezionare il modo unipolare o dipolare. In posizione ,il diffusore e in modalità di default, unipolare. (figura 8)

Comunque, se viene applicato un segnale trigger 12V all'ingresso trigger, il relè interno commuta sulla modalità dipolare. In posizione • il diffusore è sempre in modalità dipolare, indipendentemente dal segnale trigger. (figura 9)

Impostate la direzione del polo positivo e negativo del diffusore,utilizzando il selettore indicato con il symbolo sulla griglia frontale. La posizione del selettore corrisponde al lato del polo positivo.

Per ottimizzare la riproduzione della scena sonora tra tutti i diffusori delsystema, diffusori laterali per tutte le applicazioni e diffusori posteriori per sistemi 6.1 e7.1, dovreste impostare la polarità seguito lo schema nella figura 10.

Applicazione Vai a

5.1 canali surround 2.4
6.1 e 7.1 canali lateralis 2.5
6.1 canali posteriori 2.6
7.1 canali posteriori 2.7

2.4 5.1 CANALI SURROUND

Solo DS8S

Se state utilizzato le DS8S solo in modalità dipolare, posizionatele sulle pareti laterali a circa 60cm al di sopra dell'altezza dell'orecchio dell'ascoltatore, ed in linea con il centro della posizione di ascolto. (figure 11)

Se state utilizzato le DS8S sua in modalità unipolare che dipolare, posizionatele sulle pareti laterali a circa 60cm al di sopra dell'altezza dell'orecchio dell'ascoltatore, e

leggermente dietro il centro della
posizione di ascolto,considerando che
gli ascoltatori rimangano entro una
zona di 60^ circa.(figura 12)

Tutti i modelli eccetto DS8S

Posizionate i diffusori a 120^ circa rispetto al canale centrale anteriore, ed in considerazione della forma della stanza, sulla parete posteriore o laterale. (figure 13)

Vai alla sezione 2.8

2.5 6.1 E 7.1 CANALI LATERALI

Posizione i diffusori di lato, in linea con il centro della posizione di ascolto. (figure 14 & 15)

Vai alla sezione 2.8

2.6 6.1 CANALI POSTERIORI

Il canale posteriori di una traccia 6.1 EX\ può essere riproduzione da un singolo\ diffusore posizionato dietro il centro della\ posizione di ascolto. (figura 14)

Vai alla sezione 2.8

2.7 7.1 CANALI POSTERIORI

Questeindicazioni sonoutilianche per unsystema6.1conduedancailicentraliposteriori,collegati in paralleloallo stesso canale.

Posizione due diffusori dietro la posizione di ascolto in modo da formare un angolo di circa 40^ con il centro della posizione di ascolto. (figura 15)

Continua alla sezione 2.8

2.8 ALTEZZA DIFFUSORI SURR

Seutilizzate ilsystema per l'ascolto di colonne sonore di film, posizionate i diffusori a circa 60cm al di sopra dell'altezza dell'orecchio dell'ascoltatore. (figura 16)

Questa èanche l'altezza preferibile per le DS8S in modalità dipolare per tutte le applicazioni,anche se montate a soffitto. Cercate di tenerle ad almeno 0.5m alla parete laterale.(figura 17)

Per tutti gli altri modelli, se ascoltate solo musica e ci sono solo uno o due ascoltatori, posizionate i diffusori da scaffale con i tweeteter più o meno all'altezza dell'orecchio dell'ascoltatore.

Se ci sono più asconsultatori alzate i diffusori quanto basta, al di sopra dell'altezza della testa, per permettere che il suono giunga a tutti gli asconsultatori. (figure 18)

Continua alla sezione 3.

3 MONTAGGIO DEI DIFFUSORI

Modello	→Vai a
800D/801D/802D 3.1
HTM1D	3.2
803D/803S/804S 3.4
805S/HTM2D/HTM3S/HTM4S 3.5
SCMS	3.6
DS8S	3.7

3.1 800D/801D/802D

Per facilitare la movimentazione, i diffusori sono dotati di ruote a sfera, ma dato il peso notevole dei diffusori le ruote potrebbero danneggiare superfici delicate come ad esempio il parquet. Dovrete quindi prendere le adequate precauzioni per evitare di danneggiare il pavimento coprendolo con materiale idoneo, ad esempio un panno di feltro.

Le prestazioni alle basse frequenze sono essere enfatizzate utilizzando gli apposti piedini regolabili, che vengono forniti separatamente in confezioni da 4 (Piedini a punta da pavimento Serie 800, codice FP22359). Hanno una escursione regolabile in verticale di 40mm che vi permetteanche di dare una certa inclinazione, e sono reversibili: hanno una punta per i tappeti da un lato, ed un terminale in gomma sull'alto per superfici delicate.

Per installare i piedini opzionali, poggiate il diffusore su un lato (per evitare danniagli altoparlanti o ai terminali di ingresso). (figura 19)

Dato il peso del diffusore, QUESTa operazione andrebbe eseguita da due persona con quanti anti-scivolo; vi consigliamo di togliere anelli, orologi o altri oggetti che potrebbero graffiare la superficie del diffusore, e di preparare un panno morbido sul pavimento su cui adagiare il diffusore.

Non abbiate paura se, sollevando il diffusore prendendo lalla "testa" sferica, esta vi sembra muoversi leggermente; la "testa" è fissata sul cabinet in modo da avere una certa flessibilità, e ad un certo punto dispone di un blocco che permette di sostortare il peso del diffusore.

Utilizzando la chiave Torx fornita in dotazione con il kit, rimuovete le 4 ruote sul fondo del diffusore e sostituitele con i piedini. (figura 20)

Regolate i piedini come indicato alla sezione 3.3.

Vai alla sezione 3.3.

3.2 HTM1D

Con questo diffusore vengono forniti in dotazione 4 piedini regolabili con relative viti per il montaggio sul cabinet; che hanno una es%cussione regolabile in verticale di 40mm e in grado di dare una inclinazione fino a 8^ . Questa soluzione è utile, se il diffusoreiene posizionato a pavimentoizzato uno schermo molto grande.

I piedini sono reversibili: hanno una punta per i tappeti da un lato, ed un terminale in gomma sull'alto per superfici delicate.

Il montaggio è molto semplice, e può essere eseguito durante lo sballaggio del diffusore, quando il lato inferiore del diffusore è scoperto. In quello modo le parti interne dell'imballo rimangono in posizione sul lato inferiore del cabinet, proteggendo il diffusore nelle ruotato per essere什么意思 in posizione verticale, e possono essere tolte una volta che il diffusore è stato positizzato.

Vi consigliamo di leggere attendamente la sezione 3.3; se il diffusore delve essere inclinato, inserite nelle bussole filettate anteriors i coni orientandoli verso l'esterno (figura 21), e nelle bussole filettate posteriori i coni orientati verso l'interno (figura 22), vedi illustrazione nell'apposto foglio accluso nell'imballo. Avvitate i piedini con gli anelli di bloccaggio scegliendo, in base alla superficie del pavimento, le punte o i terminali di gomma. Lasciate che la punta dei piedini sporga dall'imballo interno quando il diffusore è rovesciato.

Dopo ave rovesciato il diffusore,
posizionandolo sui piedini, ed avere
sollevato l'imballo esterno rimuovete
l'imballo interno e regolate i piedini come
descritto alla sezione 3.3.

Vai alla sezione 3.3.

3.3 REGOLAIZIONE DEI PIEDINI

I supporti filettati dei piedini hanno un lato di forma conica: per ottenere la massima altezza, montate il supporto con il lato conico verso il pavimento (figura 21); per ottenere l'altezza minima, montateli con il lato conico verso il diffusore (figura 22).

Avvitate il piedino fino al punto desiderato, con le punte o i terminali in gomma che fuoriescono in maniera adeguata per la superficie su cui saranno posizionati. Se non dovete inclinare i diffusori, orientate i supporti con la parte conica all'interno, e lasciate scoperta una parte della filettatura per fissare i

dadi di bloccaggio; quindi avitate sul supporto, ma non serrate, i dati di bloccaggio.

Riportate il diffusore in posizione verticale e date I'inclinazione desiderata, o pareggiate le altezze dei piedini, regolando i piedini con I'apposita chiave in dotazione. (figura 23)

Quindi, serrate i dadi di bloccaggio sul supporto con l'apposita chiave. (figura 24)

Vai alla sezione 4.

3.4 803D/803S/804S

Per ottenere le migliorie prestazioni, montate gli apposti piedini regolabili negli inserti fillettati alla base del diffusore -le punte per i tappeti o i terminali in gomma per superfici delicate. (figura 25)

Poggiate il diffusore su un lato (per evitare danniagli attoparlanti o ai terminali di ingresso).Vi consigliamo di togliere anelli, orologi o altri oggetti che potrebbero graffiare la superficie del diffusore,e di preparare un panno morbido sul pavimento su cui adagiare il diffusore.

Avvitate complemente il dato di bloccaggio sul piedino, e quindi il piedino con il dato sulla base. (figura 25)

Riportate il diffusore in posizione verticale e pareggiate le altezze dei piedini.

Quindi, serrate i dadi di bloccaggio sul supporti filettati. (figura 26)

Vai alla sezione 4.

Questi sistemi andrebbero installati su scaffali robusti o stand che permettano al suono di essere direzionato verso gli ascollatori.

Per le 805S, vi consigliamo di utilizzato gli apposti stand FS-N805 che permettono di posizionare i diffusori alla giusta altezza.

Per l'HTM2D, HTM3S e HTM4S poteteutilizzare lo stand FS-NHTM che determina un altezza massima nonsuperiore a 60cm dal pavimento;adeguata per posizionare il diffusoresotto la maggior parte degli schermi piùgrandi. Lo stand permette inoltre diinclinare il diffusore di 0^ 4^08^

Per l'installazione attenetevi alle istruzioni fornite con gli stand.

Quando posizionate i diffusori su di una libreria, attaccate i 4 piedini in gomma autoadesivi sulla base dei diffusori. (figura 27)

Vai alla sezione 4.

3.6 SCMS

Questo diffusore è progettato per essere fissato a muro tramite una staffa, fornita in dotazione, che permette la regolazione verticale ed orizzontale. (figura 29) La staffa dovrebbe essere fissata al muro con viti di diametro di 5 o 6mm (da n°10 a n°12), e di lunghezza tale da

permettere alla parte filettata di entrare nel tassello per almeno 25mm (figura 28)

Appoggiate la dima acclusa contro la parete edutilizzateuna livella per posizionarla correttamente.La parte esterna della dima corrisponde

all'ingombro della parte posteriore del cabinet. Fate attenzione, il centro della staffa a muro non coincide con il centro del diffusore.

Segnate i puncti di fissaggio sul muro, forate con un trapano ed inserite i tasselli.

Assicuratevi che la lunghezza delle viti ed i tasselli siano adeguati al peso del diffusore. Se fissate la staffa su un muro in cartongesso o su controsoffitti, assicuratevi di avvitare le viti sul telaio. B&W non si assume responsabilità in caso di danni.

Avvitate la staffa D al muro e verificatene la solidità.

Dividete le staffe in due parti ed insertitele nei due inserti fillettati superiori sul retro del cabinet.

Regolate l'angolazione verticale del diffusoretramite la vite B.

Serrate la vite A.

Stringete le viti C in modo da riuscire a regolare la staffa e tenerla in posizione una volta raggiunta la posizione desiderata.

Collegate i diffusori come indicato alla sezione 4 prima di continuare.

Regolate I'angolazione orizzontale e spingete il diffusore verso la parete, assicurandovi di lasciare un po'di spazio per evitare vibrazioni indesiderate.

Vai alla sezione 4.

3.7 DS8S

I diffusori possono essere fissati al muro con viti da 5 o 6mm.

Sul retro del cabinet vi sono 3 piastre di fissaggio. La testa della vite va insertita nella parte tonda dell'apertura e devescorrere completeness lungo uno degli

apposti incavi, che sono dotati di molle di ritenzione per un migliorie posizionamento. La lunghezza della vite dovrebbe essere tale da permettere alla parte filelettata di entrare nel tassello per almeno 25mm (figura 28)

Assicuratevi, specialmente se prevedete il montaggio su pannelli in cartongesso o similari, che la lunghezza della vite e del suo tassello di fissaggio siano adeguati al peso del diffusore. B&W non si assume nessuna responsabilità per danni derivati alla caduta del diffusore dal muro o dal soffitto.

Usate la dima in dotazione per segnare la posizione delle viti. La parte esterna della dima corrisponde all'ingombro della parte posteriore del cabinet.

Attaccate 4 gommini autoadesivi sul pannello posteriore di agli diffusore, uno per agli angolo del diffusore. Questo per impedire la vibratione del diffusore sul muro e per aiutare a tenerlo in posizione. (figura 30)

Avvitate le viti in modo che i gommini vengano pressati a dovere sul muro e impediscano il movimento del diffusore quando le piastre di fissaggio vengono agganciate alla testa delle viti. (figura 31)

Controllate ed assicuratevi sempre che:

• Tutte le viti siano inserte fino in fondo nella loro sede sulla piastra di fissaggio.
• Che le viti siano avvitate in modo che i gommini siano premuti contro il muro e non permettano al diffusore di muoversi.

Continua alla sezione 4.

4 COLLEGAMENTI

Tutti i collegamenti dovrebbero essere effettuati con gli apparecchi scollegati.

I terminali accettano diverse terminazioni di cavi che si adattano alla maggior parte delle applicazioni - spine a banana da 4mm ,terminazioni spades da 6mm e 8mm o cavi spellati fino a 6mm di sezione.

Importante avverenza di sicurezza:

In alcuni paesi, in particolare in Europa, l'uso di spinotti a banana da 4 mm viene considerato un possibile pericolo, perché potrebbero essere inserti nei fori di prese di alimentazione non protette. Per soddisfare le regole di sicurezza europee CENELEC, i fori da 4 mm al terminale dei terminali sono ostruite da spine in plastica. Non toglietele se state utilizzando un prodotto in un luogo dove si applichino queste

condizioni, assicuratevi che le spine a banana non vengano utilizzate da bambini in modo inadeguato.

Assicuratevi che agli terminale positivo sul diffusore (colorato in rosso e contrassegnato con +) sia collegato al terminale d'uscita positivo dell'amplificatore, e quello negativo (colorato in nero e contrassegnato con -) al negativo. Collegamenti errati potrebbero determinare un danno della risposta in frequenza, un'immagine scadente e perdita sulle basse frequence.

Avvitate sempre i cappellotti dei terminali per evitare falsi contatti.

Modello Vai a

DS8S 4.3

Tutti gli altri modelli Continua

Tutti i modelli, eccetto che i DS8S, possono essere collegati in bi-wiring o bi-amping. In sistemi a 3 vie, una coppiadi terminali porta il segnale al woofer e l'altra coppia al midrange ed al tweeter.

In sistemi a 2 vie, una coppi
di teminali porta il segnale al
woofer ed al midrange, e
l'altra coppi al tweeter.

La separazione dei percorsi del segnale.
verso anni sezione del diffusore cui
migliorare la risoluzione dell'immagine e il dettaglio a basso livello, e consente all'utente di ottimizzato il tipo di cavo secondo la gamma di frequenza in uso.

Vi consiglio di utilizzato ilsystema di collegamento bi-wiring: l'utilizzo di 2 cavi separati dalso stesso amplificatore verso agli coppi di terminali sul diffusore; ma se preferite utilizzato il cavo singolo, dovete collegare tra loro entrambi i terminali positivi ed i terminali negativi.

L'orecchio umano è maggiornente sensibile alle frequenze medie, perché vi raccomandiamo, quando collegate i diffusori con un cavo singolo, di collegare il cavo dall'amplificatore direttamente sui terminali del midrange.

La bi-amplificazione comporta l'uso di 2 di amplificatori separati che pilotano agli canale per agli diffusore. Non è come averere un sistema completamente attivo, perché il crossover passivo interno viene comunque usato.

Se usate la bi-amplificazione assicuratevi che agli canale dell'amplificatore abbia lo stesso gadagno, altrimenti cambierete il bilanciamento del diffusore. Controllate la polarità assoluta. Alcuni amplificatori invertono il segnale, e quello potrebbe create uno squilibrio nella risposta complessiva. Se utilizesze

insieme amplificatori che invertono il segnale e non, invertite la polarità delle connessioni da qualsiasti amplificatore che inverte il segnale verso il diffusore.

Ricordate che,anche se i midrange, ed ancorti piu i tweeter, possono (e necessitano solamente) essere pilotati con una alimentazione continua minore rispetto ai woofer, l'amplificatore che li alimenta necessita di un voltaggio adeguato per fornire i picchi musicali di alta frequenza alla distorsione:questo richiede una potenza elevata. Pertanto non è consigliabile utilizzato un amplificatore per pilotare midrange et tweeteter di potenza inferiore a quella dell'amplificatore per leasse frequenze.

Modello Vai a

800D4.2

Tutti gli altri modelli (no DS8S) Continua

Alla consegna, le due coppie di terminali sono separate elettricamente tra loro, pronte per l'utilizzo in bi-wiring. (figura 32)

Per il collegamento a cavo singolo, sono forniti in dotazione dei cavi di connessione da utilizzato per unire tra loro i terminali positivi ed i terminali negativi. Ogni cavo ha un terminale spade da una parte ed un terminale a banana da 4mm dall'altra.

Quandoutilizzate il collegamento a cavo singolo, collegate il cavodall' amplificatore ai terminali inferiori indiffusori a 2 vie (805S, HTM4S, SCMS), ed i terminali superiori in diffusori a 3 vie.

Su questi terminali,utilizzate il tipo di connettore opposo a quello utilizzato per il collegamento dei terminali positivi e negativi;per esempio:se il cavo che arrivata dall' amplificatore è spellato o ha un terminale a forcella,inseritelo nel terminale del diffusore assieme al connettore a banana del cavo di connessione tra terminali.(figura 33)

Vai alla sezione 5.

4.2 800D

Alla segna, entrambi i terminali positivi e negativi sono collegati tra loro mediente connettori in metallo.

Seutilizzate il collegamento a cavo singolo, lasciate quosti connettori in posizione e collegate i cavi dall' amplificatore alla coppi di terminali centrali. (figura 34)

Seutilizzate il collegamento bi-wiring o bi-ampling,togliete i connettori dopo allentando i cappellotti dei terminali.

(figura 35)

Il foro da 4mm sul terminale è dotato di un colletto che può essere serrato attorno ad una spina a banana utilizzando il cappellotto superiore di diametro più piccolo.

Vai alla sezione 5.

4.3 DS8S

Oltre ai normali terminali per diffusori, è presente un'altra coppia di terminali a vite per comandare, mediate un segnale Trigger 12V,un relè interno che commuta il funzionamento del diffusore tra unipolare e dipolare. (figura 36)

Non poteteutilizzarequesta funzione se:

a Il vosto processore non dispone di una uscita Trigger 12V.
b Il vosto processore dispone di una uscita Trigger che invia solamente un segnale a 12 quando l'unita viene attivata. Questa funzione è utile solo per accendere e spegnere altri apparecchi simultaneamente.

I processori più sofisticati vi permettono di un segnale trigger associato al tipo di programma in riproduzione: riconoscono i dati sul disco che distinguuno i film e la musica multicanale. Altri processori vi permittedono di assegnare un segnale trigger ai diversi ingressii; per esempio, potete usare unlettore SACD o DVD-A per ascabtare la musica, ed unlettore DVD separato per i film, ed impostare i segnali trigger di consequencesa.

Il relè del diffusore richiede una certa corrente per essere attivato, perché verificate le specifiche tecniche del vosto processore prima di procedere: avrete bisogno di 45mA per agli diffusore che volete attivare.

Il relè del diffusore è attivo solo quando il selettore manuale è impostato su: unipolare (•). Se non viene applicativo nessun segnale all'ingresso trigger, il diffusore funziona come unipolare. Se è presente un segnale 12V DC, il relè commuta l'impostazione da unipolare a dipolare. Se il selettore è impostato su: dipolare (••), la funzione trigger non è attiva.

Continua alla sezione 5.

5 REGOLAZIONE FINE

Prima di eseguire la messa a punto delsystema,controllate nuovamente lapolarità ed i collegamenti.

Solo diffusori da pavimento o su stand

Spostando ulteriormente i diffusori delle pareti si ridurra il livello complessivo dei bassi. Lo spazio dio tetro ai diffusori contribuisce a dare un senso di

profondità. Al contrario, spostando i diffusori più vicini alle pareti aumentoe il livello dei bassi.

Solo 803D, 803S, 804S, 805S, HTM1D, HTM2D, HTM4S, SCMS

I sistemi bass-reflex sono dotati di tappi di spugna da inseire nel tubo di raccordo. Normalmente, per ottenere la migliorare risposta alle basse frequenze, i diffusori dovrebbero essere usati nella最容易 tappi; ma se volete ridurre i bassi e non potete allontanare ulteriamente i diffusori dalle pareti, inseire i tappi nei raccordi. (figura 37)

Se il basso è irregolare con la frequenza, è generalmente dovuto all'effetto di risonanza della stanza.

Anche piccoli cambiamenti nella posizione dei diffusori o dell'ascoltatore possono averge grande influenza sul modo in cui queste risonanze alterano il suono. Provate a posizionare i diffusori su una parete diversa. Anche lo spostamento di grande mobili cui dare dei risultati.

Agli utenti più esigenti, consigliamo di rimuoverve le griglie di protezione del midrange e del woofer, come indicate alla sezione 8 - Manutenzione.

Gli altoparlanti dei tweeteter sono molto delicati e possono essere danneggiati lavorante in posizione con magneticamente, e muovendo la griglia vicino al tweeteter potrebbe essere attrata alla cupola del tweeteter che potrebbe essere danneggiata. Per questi motivi, vi raccomandiamo di non rimuovere le griglia del tweeteter.

Solo 800D, 801D, 802D, HTM1D

Seutilizzatequesti diffusori sansa la griglia del midrange,sostituite l'inserto plastico centrale dell'altoparlante del midrange con quello in alluminio indotazione con gli accessori. Svitate I'inserto in plastica ed avitate quello in alluminio, sansa serrarlo troppo forte. (figura 38)

Se il suono è troppo aspro, aumento l'arredamento in tessuto della stanza (per esempio, utilizzate tendaggi più pesanti), oppure riducetelo se il suono è opaco e spento.

Controllate I'effetto eco battendo le mani e prestando ascolto alle ripetizioni in rapida successione. Potete limitare quello effetto facendo uso di superfici irregulari come librerie e granidi mobili.

Solo DS8S

In modalità unipolare, il livello delle alte frequenze più essere regolatotramite il selettore posto in alto sulla griglia frontale. (figura 39)

In posizione centrale: 0, ilsystema è disattivato. Se è in posizione + il livello di uscita sare maggiore; potrebbe servire se l'acustica della stanza è cupa, o se per alcuni motivi dovete posizionare i diffusori più lontano del normale, o se il diffusore viene collocato all'interno di una struttura e coperto da materiale che potrebbe attutire maggiormente il suono rispetto alle griglie di protezione fornite in dotazione. Viceversa, in posizione - il livello di uscita sare ridotto; ad esempio quando l'acustica dellaStanza è troppo squillante o la presenza nella scenasonora dei diffusori è troppo accentuata.

Fate delle prove per verificare quale è l'impostazione più adatta al vostro sistema. Le combinazioni più diffuse sono:

• Tutti i diffusori surround unipolari.
• Diffusori laterali dipolari, posteriori unipolari.
• Tutti i diffusori surround dipolari.

Potrebbe essere inusuale, ma non impossible, impostare i diffusori laterali come unipolari ed i posteriori come dipolari.

6 PERIODO DI RODAGGIO

La resa di un diffusore più subire leggere variazioni durante il periodo d'ascolto iniziale. Se il diffusore è stato custodito in un ambiente freddo, i composti smorzanti ed i materiali delle sospensioni degli altoparlanti avranno bisogno di un po' di tempo per recuperare le loro corrette propietà meccaniche. Anche le sospensioni delle unità si ammorbidiranno durante le prime ore di utilizzato. Il tempo necessario al diffusore per raggiungere le prestazioni ottimali, varia in funzione delle condizioni di immagazzinamento precedente e da come viene utilizzato. Indicativamente sare necessaria una settimana affinché gli effetti della temperatura si stabilizzino, ed in media 15 ore di utilizzo perché le parti meccaniche raggiungano le prestazioni ottimali.

Comunque, secondo la nostra
esperienza, periodi di rodaggio più lunghi (anche fino ad un mese) garantiscono ai
diffusori una resa miglior e permettono all'utente di abituarsi al loro suono.
Specialmente con diffusori di alta qualita
come questi potreste percepire una
notevole differenza nella riproduzione dei dettagli rispetto all'ascolto iniziale; il
suono potrebbe apparire inizialmente troppo "frontale" ed un po' aspro. Dop o un lungo periodo di tempo, il suono
sembrera più morbido, ma ricerca perdere

7 COMPONENTI DEL SISTEMA

Diffusori di esta classe meritano segnali di altissima qualità. Scegliete i componenti delsystema ed i cavi di collegamento con particolare attenzione. Possiamo consigliarvi a casa prestare attenzione quando scegliete gli altri componenti, ma non consigliarvi prodotti specifici. Il livello di questi prodotti migliorara costamente, ed il vostro rivenditore sare in grado di mostrarvi una varietà di prodotti sempre aggionate.

Nelle caratteristiche, è indicata una gamma specifica di potenze di amplificazione. Il dato più elevato indica la potenza di pilotaggio del diffusore. Quando si calcula la potenza di pilotaggio, è dato per assunto che l'amplificatore non vada in clipping, che indica una distorsione dello spettro della frequenza del segnale, e che il segnale sia un programma normale. Toni di test ed altri segnali similari prodotti da oscilloscopi non sono applicabili. Il dato meno elevato indica la minima potenza necessaria che riteniamo ragionevole per un livello di ascolto alla distorsioni nelle stanze più piccole (inferiori a 60m^3 ). Più alto è la potenza a disposizione, e minori sono le possibilità che l'amplificatore vada in clipping.

Si cui evincere quanto sua valido un amplificatore nel pilotare diffusori con carichi gravosi, dai dati di potenza sua su 4 che su 8 ohm. Il miglior rapporto è quello che si avvicina a 2:1, indice di una Buona energia di erogazione di corrente.

Per ridurre l'effetto che hanno i cavi sulla risposta in frequenza del diffusore a livelli impercettibili, bisognerebbe mantenere molto Bassa l'impenenza del cavo a tutte le frequenze (misurando sia i conduitori positivi che quelli negativi in series), e sicuramente al di fatto di 0,1 ohm. Alleasse frequenze, la resistenza in corrente continua del cavo è il fattore dominante, e dovreste scegliere un conduitore di diametro sufficiente per ottenere l'impenenza richiesta, independentemente alla lunghezza del cavo di cui avete bisogno. Alle medie ed alle alte frequenze la componente induttiva dell'impenenza può prevalere sulla resistenza in corrente continua. Questa ed altri proprieta determinate alla struttura del cavo divertano importanti. Chiedete al vostro rivenditore un consiglio sui migliorari cavi adatti alle vostre esigenze.

La superficie del cabinet solitamente va solo spolverata. Se voite'utilizzare un prodotto spray per la pulizia, rimuovete le griglie dal cabinet, tirandole delicatamente verso l'esterno. Spruzzate il prodotto sul panno, non direttamente sul cabinet. Prima di procedere alla pulizia, provate il prodotto su una piccola area del diffusore, poiché alcuni prodotti per la pulizia potrebbero danneggiare alcune superfici. Evitate prodotti abrasivi, o contententi acidi, alkali o agenti anti-batterici. Non utilizzato prodotti per la pulizia di nessun tipo sugli altoparlanti. Per pulire il tessuto delle griglie, una volta rimosse dal cabinet, potete utilizzato una normale spazzola per tessuto.

Quando riposizionate le griglie, assicuratevi che i piolini di fissaggio siano allineati con i fori corrispondenti sul cabinet, prima di inserirli in posizione.

Abbiamo scelto il legno migliorare per il cabinet, ma tenete conto che, come tutti i materiali naturali, il legno subisce l'influenza degli agenti esterni. Tenete il prodotto lontano da fonti di calore diretto, come ad esempio termosifoni o termoconvettori, per evitare il rischio che il legno si possa incrinare o gonfiare. E normale che sulla superficie, pur essendo trattata con apposite vernici resistenti ai raggi ultravioletti per limitare le variazioni della tonalità del colore nel tempo, si possano notare variazioni di colore. La differenza di tonalità potrebbe essere maggiornente notata confrontando il colore del legno del cabinet con quello nella zona coperta alla griglia di protezione, o in puniti che rimangono in ombra, che varieranno la loro tonalità molto più lentamente rispetto ad altre aree del cabinet esposte alla luce. Le differenza di colore posso sono essere eliminate esponendo la superficie alla luce del sole fino a che il colore sare una uniforme a tutto il resto del cabinet. Questo processo più richiedere diversi giomi oanche settimane, ma più essere velocizzato utilizzato con cautela una lampada a raggi ultra-violetti.

Solo 800D, 801D, 802D, HTM1D

Per sostuire la griglia del midrange, localizzate il piolino centrale nel foro che trovate sulla punta del supporto plastico centrale, inserito sull'altoparlante. Premete il centro della griglia, ma non tanto daiegare il piolino che potrebbe danneggiarsi. Il bordo esterno della griglia è tenuto in posizione da un supporto a molla nel corpo della griglia.

La superficie verniciata della testa del midrange e del cabinet del tweeteter più essere pulita con uno spray antistatico contro la polvere.

Fate attenuation a non toccare gli altoparlanti, specialmente i tweeteter, che potrebbero danneggiarsi.

Data la delicatezza delle cupole dei tweeter, vi raccomandiamo di non cercare di rimuovere le griglie dei tweeter.

Garanzia limitata

Questo prodotto è stato progettato e fabbricato secondo i più alto standard qualitativi. Tuttavia, nell'improbabile caso di un guasto o malfunzionamento, B&W Group Ltd. e i loro distribitori nazionali garantiscono parti sostitutive e mano d'opera gratuite (alcune eccezioni sono possibili) nei paesi in cui è presente un distributore officiale B&W.

Questa garanzia limitata è valida per un periodo di cinque anni alla data di acquisto o di due anni per i componenti elettronici, altoparlanti inclusi.

Termini e condizioni

1 La garanzia è limitata alla sola riparazione delle apparecchiature. La garanzia non copre iosti di trasporto nessun altro tipo di costo, né i rischi derivanti alla rimozione, il trasporto e l'installazione dei prodotti.
2 La garanzia è valida solo per l'acquirente originario e non è trasferibile.
3 Questa garanzia è applicabile solo in caso di materiali e/o fabbricazione difettosi al momento dell'acquisto e non è applicabile nei seguenti casi:
a danni causati da installatione, connessione o imballaggio incorretti,
b danni causati da un uso inadeguato del prodotto, diverso dall'uso specificato nel manuale dell'utente, negligenza, modifiche o impiego di componenti non fabbricati o autorizzati da B&W,
c danni causati da apparecchiature ausiliarie difettoe o inadatte,
d danni causati da incidenti, fulmini, acqua, fiamme, calore, guerra, disordini pubblici o altra Cause a di fuori del ragionevole controlo di B&W e dei loro distributori ufficiali,
e quando il numero di serie del prodotto è stato alterato, cancellato, rimioso o reso illeggibile,

f se sono state effettuate riparazioni o modifiche da persona non autorizzate.
4 Questa garanzia completa le obbligazioni di legge regionali e nazionali dei rivenditori o distributori nazionali e non incide sui diritti del consumatore stabiliti per legge.

Riparazioni in garanzia

Se sono necessarie delle riparazioni, seguire le procedure delineate qui di seguito:

1 Se le apparecchiature sono utilizzate nel paese in cui sono state acquistate, contattare il rivenditore autorizzato B&W da cui sono state acquistate.
2 Se le apparecchiature non sono utilizzate nel paese in cui sono state acquistate, contattare il distributore nazionale B&W nel paese di residenza, che sare jn grado di fornire i dettagli della ditta incaricata delle riparazioni. Contattare B&W nel Regno Unito o visitare il site web per i dettagli dei vari distributori di zona.

Per convalidare la vostra garanzia e potere ricevere assistenza dovrete produre la ricevuta originale o altre prova di acquisito recante la data di acquisto.

Nederlandsls

Handleiding

Geachte client,
