GEBRUIKSAANWIJZING SOR 2400 D2 SILVERCREST

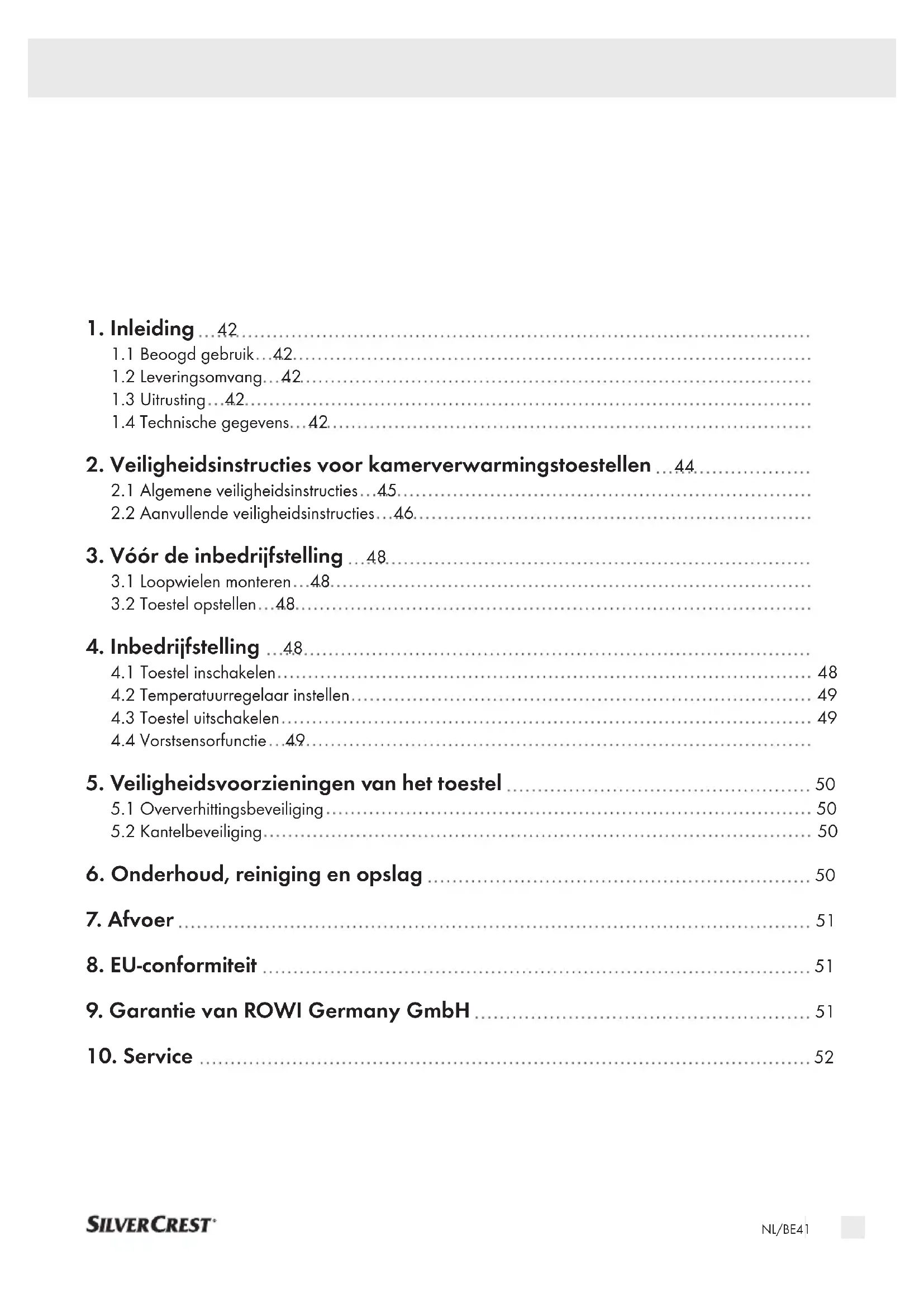

1.1 Beoogd gebruik   42

2. Veiligheidsinstructies voor kamerverwarmingstoestellen   44

2.1 Algemene veiligheidsinstructies   45

2.2 Aanvullende veiligheidsinstructies   46

3. Vóór de inbedrijfstelling   48

4. Inbedrijfstelling   48

4.1 Toestel inschakelen   48

4.2 Temperatuurregelaar instellen   49

4.3 Toestel uitschakelen   49

4.4 Vorstsensorfunctie   49

5. Veiligheidsvoorzieningen van het toestel   50

6. Onderhoud, reiniging en opslag   50

Wij feliciteren u met de aankoop van uw nieuwe toestel. U heeft hiermee voor een hoogwaardig product gekozen. De bedieningshandleiding maakt deel uit van dit product. Ze bevat belangrijke in- structies bij de veiligheid, het gebruik en de afvoer. Maak u vóór het gebruik van het product vertrouwd met alle bedienings- en veiligheidsinstructies. Ge- bruik het product uitsluitend zoals beschreven en voor de aangegeven toepassingsgebieden. Over- handig alle documentatie indien u het product aan derden doorgeeft.

Dit toestel is uitsluitend bedoeld voor het tijdens de lente en herfst verwarmen van gesloten en droge ruimten. Het kan als aanvullende verwarming of tijdelijke verwarmingsmogelijkheid in goed geïso- leerde kleine ruimten gebruikt worden. Het toestel mag uitsluitend als staand apparaat gebruikt wor- den. Het toestel is niet voorzien voor gebruik in ruimten waarin bijzondere omstandigheden heer- sen, zoals bv. een corrosieve of explosieve atmo- sfeer (stof, damp of gas). Gebruik het toestel niet in de openlucht. Gebruik het toestel alleen met de wielen gemonteerd. Ieder ander gebruik of iedere wijziging aan het toestel geldt als niet beoogd en brengt aanzienlijke risico’s voor ongevallen met zich mee. Voor schade ten gevolge van gebruik dat strijdig met de bestemming is, aanvaarden wij geen aansprakelijkheid. Het toestel is uitsluitend voor pri- végebruik bedoeld, niet voor commercieel gebruik.

1 Olieradiator SOR 1500 E4 2 Standpoten 4 Loopwielen met dopmoer 2 Houdplaten 2 Houdbeugels met vleugelmoer 1 Bedieningshandleiding

1 Verwarmingsrib 2 Houdplaat 3 Loopwielen met voorgemonteerde dopmoeren 4 Kabelhouder 5 Ventilatiespleet 6 Verwarmingsniveauschakelaar 7 Temperatuurregelaar (thermostaat) 8 Controlelamp 9 Greepkom 10 Houdbeugel 11 Vleugelmoer

Netfrequentie: 50 Hz Nominale opname: 1500 W Verwarmingsniveau I: 600 W Verwarmingsniveau II: 900 W Verwarmingsniveau III: 1500 W Beschermingsklasse: I Netsnoerlengte: 1,8 mNL/BE 43 Type warmteafgifte/sturing kamertemperatuur (selecteer één) Eentrapswarmteafgifte, geen sturing van de kamertemperatuur [neen] Twee of meer handmatig in te stellen trappen, geen sturing van de kamer-tem- peratuur [neen] Met mechanische sturing van de kamertemperatuur door thermostaat [ja] Met elektronische sturing van de kamertemperatuur [neen] Elektronische sturing van de kamertemperatuur plus dag-tijdschakelaa [neen] Elektronische sturing van de kamertemperatuur plus week-tijdschakelaar [neen] Andere sturingsopties (meerdere selecties mogelijk) Sturing van de kamertemperatuur, met aanwezigheidsdetectie [neen] Sturing van de kamertemperatuur, met openraamdetectie [neen] Met de optie van afstandsbediening [neen] Met adaptieve sturing van de start [neen] Met beperking van de werkingstijd [neen] Met black-bulbsensor [neen] ROWI Germany GmbH Werner-von-Siemens-Str. 27 76694 Forst DUITSLAND Informatie-eisen voor elektrische toestellen voor lokale ruimteverwarming Typeaanduiding(en): SOR 1500 E4 Item Symbol Waarde Eenheid Warmteafgifte Nominale warmteafgifte P nom 1,5 kW Minimale warmteafgifte (indicatief)

max,c 1,5 kW Aanvullend elektriciteitsverbruik Bij nominale warmteafgifte

N/A kW Item Eenheid Type warmte-input, uitsluitend voor elektri- sche warmteopslagtoestellen (selecteer één) Handmatige sturing van de warmteopslag, met geïntegreerde thermostaat [neen] Handmatige sturing van de warmteopslag, met kamer- en/ of buitentemperatuur- feedback [neen] Elektronische sturing van de warmteopslag, met kamer- en/of buitentemperatuur- feedback [neen] Door een ventilator bijgestane warmteafgifte [neen]NL/BE44

2. Veiligheidsinstructies voor kamerverwarmingstoestellen

Lees alle veiligheidsinstructies en aanwijzingen. Veronachtzaming bij het naleven van veiligheidsinstructies en aanwijzingen kan ernstige verwondingen en/of materiële schade veroorzaken. Bewaar alle veiligheidsinstructies en aanwijzingen voor de toekomst! WAARSCHUWING! Gevaar voor oververhitting! Om oververhitting van het verwarmingstoestel te voorkomen, mag het verwarmingstoestel niet afgedekt worden. Het verwarmingstoestel mag niet direct onder een wandcontact- doos opgesteld worden. Gebruik dit verwarmingstoestel niet in de onmiddellijke omgeving van een badkuip, douche of zwembad. Dit verwarmingstoestel is gevuld met een bepaalde hoeveelheid speciale olie. Reparaties waarvoor het oliereservoir geopend moet worden, mogen uitsluitend door de fabrikant of diens servicedienstpartner uitgevoerd worden, tot wie men zich dient te wenden in geval van olielekkage. Richtlijnen inzake de afvoer van de olie bij de sloop van het toestel moeten nageleefd worden. Indien het netsnoer van dit toestel beschadigd wordt, moet het door de fabrikant of zijn servicedienst, dan wel een vergelijkbaar gekwa- lificeerd persoon, vervangen worden ter voorkoming van gevaren. VOORZICHTIG: ter voorkoming van gevaar door het onbedoeld resetten van de veiligheidstemperatuurbegrenzer mag het toestel niet via een externe schakelinrichting worden gevoed, zoals bijvoorbeeld een tijdschakelaar, noch met een stroomcircuit verbonden zijn dat regelmatig door een inrichting in- en uitgeschakeld wordt.NL/BE 45

2.1 Algemene veiligheidsinstructies

WAARSCHUWING: Om het brandgevaar te verkleinen, houdt u textiel, gordijnen en andere brandbare materialen ten minste 1 m van het ver- warmingselement verwijderd. WAARSCHUWING: het verwarmingstoestel mag niet in kleine ruimten gebruikt worden die door personen worden bewoond die niet zelfstandig de ruimte kunnen verlaten, tenzij een voortdurende bewaking gewaarborgd is. Dit toestel kan door kinderen vanaf 8 jaar en ouder, alsook door personen met verminderde fysieke, sensorische of geestelijke vaar- digheden dan wel gebrek aan kennis en ervaring, gebruikt worden indien

ij onder toezicht staan of onderricht werden betreffende het veilige gebruik van het toestel en de daaruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het toestel spelen. Reiniging en het gebruikersonderhoud mogen niet door kinderen zonder toezicht uitgevoerd worden. Kinderen jonger dan 3 jaar moeten uit de buurt blijven, behalve indien ze voortdurend bewaakt worden. Kinderen vanaf 3 jaar en jonger dan 8 jaar mogen het toestel uitsluitend in- en uitschakelen indien ze onder toezicht staan of betreffende het veilige gebruik van het toestel onderricht werden en daaruit voortvloeiende gevaren begrepen hebben, met dien verstande dat het toestel op zijn normale gebruikspositie geplaatst of geïnstalleerd is. Kinderen vanaf 3 jaar en jonger dan 8 jaar mogen de stekker niet in de contactdoos steken, het toestel niet regelen, het toestel niet reinigen en/of niet het onderhoud door de gebruiker uitvoeren. De gebruiker hoeft geen actie te ondernemen om stel het product in op 220 of 240 V. Het product past zich automatisch aan de juiste spanning aan.NL/BE46 Waarschuwing voor hete oppervlakken! VOORZICHTIG: sommige delen van het product kunnen zeer heet worden en brandwonden uitlokken. Bijzondere voor- zichtigheid is geboden wanneer kinderen en hulpbehoevende personen aanwezig zijn.

2.2 Aanvullende veiligheidsinstructies

Levensgevaar door elektrische stroom! Bij contact met onder spanning staande leidingen of onderdelen bestaat levensgevaar! Het toestel is uitsluitend geschikt voor gebruik binnens- huis! Vooraleer u het toestel aansluit, vergelijkt u de aansluitgegevens op het typeplaatje (spanning en frequentie) met de gegevens van uw elektriciteitsnet. Let erop dat de gegevens overeenkomen, opdat geen schade aan het toestel optreedt. Stel een gevallen toestel niet in bedrijf. Niet gebruiken als er zichtbare tekenen van schade aan het ver- warmingstoestel zijn. Het verwarmingstoestel moet op een stevige, vlakke en waterpas vloer worden geplaatst. Open nooit de behuizing van het toestel. Indien onder spanning staande aansluitingen worden aangeraakt en/of de elektrische en mechanische opbouw gewijzigd worden, bestaat gevaar voor stroomstoten! Vergewis u ervan dat het netsnoer onbeschadigd is en niet over hete oppervlakken en/of scherpe randen gelegd wordt. Let erop dat het netsnoer niet geknikt of geklemd is.NL/BE 47 Laat reparaties aan het toestel uitsluitend door geautoriseerde vakbedrijven of de klantenservice uitvoeren. Door onvakkundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ont- staan. Daarenboven komt de aanspraak op garantie te vervallen. Bescherm het toestel tegen vochtigheid en het binnendringen van vloeistoffen. Trek het netsnoer uitsluitend aan de stekker uit de contactdoos. Gebruik het toestel niet in de nabijheid van naakte vlammen. Gebruik het toestel uitsluitend met volledig afgerold netsnoer. Wikkel het netsnoer nooit om het toestel heen. Let erop dat het netsnoer niet in contact komt met hete oppervlakken. Leg het snoer derwijze dat men niet over het snoer kan struikelen.NL/BE48

3. Vóór de inbedrijfstelling

Verwijder alle verpakkingsmateriaal en alle transportvoorzieningen van het toestel. Wikkel het netsnoer volledig van de kabelhou- der

Zet de olieradiator met de onderkant naar boven op een schone, krasbestendige ondergrond. Bevestig telkens 2 loopwielen

aan de buitenste uitsparingen van de houdplaten

 . Gebruik hiervoor de voorgemonteerde dopmoeren. Draai nu de vleugelmoeren los

van de bevestigingsbeugels

Plaats nu een bevestigingsbeugel

op de verwarmingsvin (zie fi- guur nr. I) Aanwijzing: Let er hier op dat de voorste bevesti- gingsplaat

tussen de 1e en 2e rib wordt gemon- teerd en de achterste bevestigingsplaat

tussen de laatste twee verwarmingsribben. Slechts zo kan een correcte stand gegarandeerd worden. Duw nu de bevestigingsbeugel

met de schroefdraadloze zijde in één van de twee bin- nenste uitsparingen van de bevestigingsplaten

(zie figuur nr. II). Het schroefdraadgedeelte van de bevestigings- beugel

moet uiteindelijk door de vrije uitspa- ring van de bevestigingsplaat

steken (zie figuur nr. III). Schroef tenslotte de vleugelmoer

weer op de bevestigingsbeugel

(zie figuur nr. IV). Herhaal de hele procedure vanaf de Hoofdstuk voor de tweede bevestigingsplaat

AANDACHT: Gebruik het toestel uitsluitend met gemonteerde loopwielen

Voor een veilige en feilloze werking van het toestel moet de plaats van opstelling aan de volgende voor- waarden voldoen: De vloer moet vast, vlak en horizontaal zijn. T.o.v. de behuizing moeten minimumafstanden van zijdelings 1 m, naar boven toe 1 m, naar achteren 1 m en naar voren 1 m worden aan- gehouden. Stel het toestel niet in een hete, natte of zeer vochtige omgeving op, noch in de buurt van brandbaar materiaal. De contactdoos moet eenvoudig toegankelijk zijn, zodat het netsnoer desnoods eenvoudig uitgetrokken kan worden. Temperatuurbereik: 0 tot +40 °C Luchtvochtigheid (geen condensatie): 5–75% Aanwijzing: Bij het eerste gebruik kan kortstondig een lichte geur ontstaan.

4. Inbedrijfstelling

op ‘0’ staat en dat de tempera- tuurregeling

wijst. Sluit vervolgens de olieradiator aan op een geaarde, met een lekschakelaar beschermde contactdoos. Schakel nu het toestel in door de draai de tempe- ratuurregelaar

met de klok mee tot een totdat u een hoorbare klik hoort. De rode controlelamp-

gaat branden. Verplaats de verwarmings- niveau-schakelaar

n de gewenste stand (I, II of III). Het volgende is van toepassing:

deze stand staat, is de olieradiator uitgeschakeld.NL/BE 49

deze stand staat, levert de olieradiator een verwarmingsvermogen van 600 W.

deze stand staat, levert de olieradiator een verwarmingsvermogen van 900 W. III Verwarming- sniveau 3 Indien de verwarmings- niveauschakelaar

deze stand staat, levert de olieradiator een ver- warmingsvermogen van 1500 W. ‘–’ Stand temperatuurregelaar ‘+’ Stand temperatuurregelaar Opmerking: Het controlelampje

gaat pas uit wanneer de temperatuurregelaar

staat in de "-" stand. positie. Opmerking: De olieradiator verwarmt alleen wanneer de temperatuurregelaar

rechtsom is gedraaid tot een hoorbare klik hoorbaar is.

4.2 Temperatuurregelaar instellen

Start het toestel door met behulp van de verwarmingsniveauschakelaar

het gewenste verwarmingsvermogen in te stellen. Draai de temperatuurregelaar

in de richting van de klok tot aan de aanslag. Indien de gewenste temperatuur bereikt is, dra- ait u de temperatuurregelaar

terug tegen de klok in totdat u een duidelijke klik hoort. De con- trolelamp

dooft. Een geïntegreerde mechanische thermostaat schakelt de verwarmingsfunctie en de controle- lamp

4.3 Toestel uitschakelen

Zet de verwarmingsniveauschakelaar

in de stand ‘0’. Zet de traploze temperatuurregelaar

Trek de netstekker uit de contactdoos. Wacht totdat het toestel afgekoeld is alvo- rens het af te dekken of weg te bergen.

4.4 Vorstsensorfunctie

U kunt de olieradiator dusdanig instellen dat hij automatisch in werking treedt en verwarmt wanneer de kamertemperatuur ca. 3 °C bedraagt: Sluit de olieradiator aan op een geaarde, met een lekschakelaar beschermde contactdoos. Schakel het toestel in door de verwarmingsni- veauschakelaar

op ‘I’, ‘II’ of ‘III’ te zetten en de temperatuurregelaar

7NL/BE50 De olieradiator wordt nu ingeschakeld wanneer de kamertemperatuur ca. 3 °C bedraagt. Zodra de kamertemperatuur hoger dan ca. 3 °C ligt, wordt de olieradiator automatisch weer uitge

5. Veiligheidsvoorzieningen van het

Dit toestel is met een oververhittingsbeveiliging uitgerust. Wanneer het toestel te heet wordt, schakelt het toestel zichzelf automatisch uit. Schakel het toestel uit door de verwarmingsni- veauschakelaar

  in de stand ‘0’ te zetten en de temperatuurregelaar

  in de stand ‘–’. Trek de netstekker uit de contactdoos. Laat het toestel ten minste 10 minuten afkoelen. Controleer de ventilatiespleten

  en verhelp de oorzaak van de oververhitting alvorens het toestel opnieuw in gebruik te nemen. OPGELET! Oververhitting heeft normaliter een reden! Ze kan brandgevaar betekenen! Controleer of het toestel zijn warmte voldoende kan afgeven: Is het toestel afgedekt of staat het te dicht tegen een wand of ander obstakel? Verhelp het probleem indien mogelijk of wend u tot de servicehotline (zie hoofdstuk ‘Service’). Ook indien u geen oorzaak vindt maar de oververhittingsbeveiliging nogmaals in werking treedt, moet u het toestel uitschakelen en u tot de servicehotline wenden (zie hoofdstuk ‘Service’).

5.2 Kantelbeveiliging

Dit toestel is met een kantelbeveiliging uitgerust. Indien het toestel tijdens de werking per ongeluk wordt om- gegooid of aan een sterke helling wordt blootgesteld, schak elt het zich automatisch uit. Het toestel werkt uitsluitend in rechtopstaande positie.

6. Onderhoud, reiniging en opslag

Trek steeds de stekker uit wanneer het toestel niet in gebruik is en vóór iedere reiniging of bij bedrijfsstoringen! Reinig het toestel uitsluitend in uitgeschakelde en koude toestand. Zorg ervoor dat bij de reiniging geen vochtigheid in het toestel dringt om een onherstelbare bescha- diging van het toestel te voorkomen. Reinig de behuizing uitsluitend met een licht vochtige doek en een mild afwasmiddel. Ge- bruik geenszins scherpe en/of krassende schoonmaak middelen. Verwijder stofophopingen aan de ventilatiespleten met behulp van een stofzuiger. Wikkel het netsnoer strak en in de richting van de klok op de kabelhouder

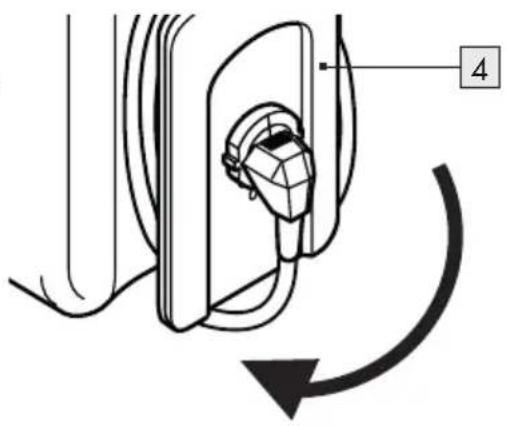

  . Steek vervol- gens de netstekker in de uitsparingen van de kabelhouder

Bewaar het toestel in een schone en droge omgeving. 4NL/BE 51

De verpakking bestaat uit milieuvriendelijke materialen die u via plaatselijke recycling- punten kunt afvoeren. Het Triman-logo geldt alleen voor Frankrijk. Dit product is onderworpen aan de Europese Richtlijn 2012/19/EU. Verwijdering gooi het product niet bij het huisvuil, maar via gemeentelijke inzamel- punten voor recycling! Voor informatie

er het weggooien van van het afgedank- te apparaat kan worden verkregen uit uw plaat selijke gemeente of stadsbestuur. Bij sloop van het toestel neemt u de geldende voor- schriften voor de afvoer van olie in acht. Neem de aanduiding van de verpak- kingsmaterialen voor de af- valscheiding in acht. Deze zijn ge- markeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1–7: kunststoffen / 20–22: papier en vezelplaten / 80–98: composietmaterialen.

Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen.

ROWI Germany GmbH Geachte klant, U ontvangt op dit toestel 3 jaar garantie vanaf de aankoopdatum. In geval van gebreken aan dit pro- duct komen aan u wettelijke rechten jegens de ver- koper van het product toe. Deze wettelijke rechten worden onze hiernavolgend weergegeven garantie niet ingeperkt. Garantievoorwaarden De garantietermijn begint op de aankoopdatum. Gelieve de oorspronkelijke kassabon goed te bewa- ren. Deze is benodigd als bewijs voor de aankoop. Indien binnen drie jaar na de aankoopdatum van dit product een materiaal- of fabricagefout optreedt, wordt het product door ons – naar ons goeddun- ken – gratis voor u gerepareerd of vervangen, ofwel

dt de koopprijs vergoed. Deze garantieverstrek- king vergt dat binnen de termijn van drie jaar het defec te toestel en het aankoopbewijs (kassabon) bezorgd worden en dat schriftelijk kort beschreven wordt waarin het gebrek bestaat en wanneer dit is opgetreden. Indien het defect door onze garantie gedekt wordt, krijgt u het gerepareerde of een nieuw product te- rug. Met reparatie of vervanging van het product begint geen nieuwe garantietermijn. Waarborgperiode en wettelijke reclamaties De waarborgperiode wordt niet verlengd door de wettelijke garantie. Dit geldt eveneens voor vervan- gen en gerepareerde onderdelen. Schade en gebre- ken die eventueel reeds bij de aankoop aanwezig

ijn , moeten onmiddellijk na het uitpakken gemeld worden. Reparaties die na het verstrijken van de waarborgperiode nodig worden, zijn tegen betaling. Omvang van de waarborg Het toestel werd zorgvuldig overeenkomstig strenge kwaliteitsrichtlijnen geproduceerd en vóór levering plichtsgetrouw getest.NL/BE52 De waarborg geldt voor materiaal- of fabricagefou- ten. Deze waarborg omvat geen productonderde- len die aan normale slijtage blootstaan en derhalve als sleetonderdelen kunnen worden beschouwd, noch beschadigingen van breekbare onderdelen, bv. schakelaars, accu’s of onderdelen uit glas. Deze waarborg komt te vervallen indien het pro- duct beschadigd, dan wel niet naar behoren ge- bruikt of onderhouden werd. Voor een vakkundig gebruik van het product moeten alle instructies uit de bedieningshandleiding nauwlettend nageleefd worden. Gebruiksdoelen en handelingen die in de bedieningshandleiding ontraden of waarvoor ge- waarschuwd wordt, moeten absoluut voorkomen worden. Het toestel is louter voor privégebruik bedoeld, niet voor commercieel gebruik. Bij verkeerd gebruik of onvakkundige behandeling, gebruik van geweld en bij ingrepen die niet door onze geautoriseerde ser- vicevestiging uitgevoerd werden, komt de garantie te vervallen. Procedure in geval van garantie Om uw verzoek snel te kunnen af handelen, volgt u de volgende instructies: Gelieve voor alle aanvragen de kassabon en het artikelnummer (IAN 420424_2201) als aankoopbewijs klaar te houden. Raadpleeg voor het artikelnummer het typepla- tje op het product, het titelblad van uw handlei- ding (onderaan links) of de sticker op de achter- of onderkant van het product. Indien er functiestoornissen of andere gebre- ken optreden, neemt u eerst telefonisch of via e-mail contact op met de hiernavolgend ver- melde serviceafdeling. Een als defect geregistreerd product kunt u dan, zonder portkosten voor u, naar het u medege- deelde serviceadres sturen met bijvoeging van het aankoopbewijs (kassabon) en de vermel- ding waarin het gebrek bestaat en wanneer het opgetreden is. Op www.lidl-service.com kunt u deze en nog vele ande- re handboeken, productvideo’s en installatiesoftware downloaden. Me t deze QR-code komt u direct op de website van de Lidl-service (www.lidl-service.com) en kunt u, door het artikelnummer (IAN 420424_2201) in te voeren, uw bedieningshandleiding openen.

Indien er problemen optreden met de werking van uw ROWI Germany-product, gaat u als volgt te werk: Contactopname U bereikt het serviceteam van ROWI Germany op: ROWI Germany GmbH Werner-von-Siemens-Str. 27 76694 Forst DUITSLAND Lidl-services@rowi-group.com Servicehotline: +800 7694 7694 (gratis vanuit het vaste net) IAN 420424_2201 De meeste problemen kunnen reeds in het kader van de competente, technische adviesverstrekking van ons serviceteam verholpen worden.CZ 53
