Type product	Professionele luidspreker
Merk	Bose
Model	DesignMax DM3SE
Afmetingen (H x B x D)	232 x 154 x 156 mm
Nettogewicht (eenheid)	2,8 kg
Brutogewicht (paar)	7,2 kg
Ingangsspanning	70 V / 100 V
Impedantie	8 Ω
Vermogen (70 V)	3 W / 6 W / 12 W / 25 W
Vermogen (100 V)	6 W / 12 W / 25 W
Gebruik	Binnen en buiten (vochtige omgevingen)
Montagemogelijkheden	Inclusief wandbeugel, verstelbare hoek 0° tot 45°
Optionele accessoires	Dubbele draaibeugel DMSBRKT, plafondbeugel CMBS2, paalbeugel, etc.
Aansluiting	Euroblock 4-polig
Geschikte kabel	18 tot 14 AWG
Rooster	Demonteerbaar, roteerbaar logo
Veiligheid	Installatie door professional, veiligheidskabel (M6-schroef)
Onderhoud	Alleen reinigen met een droge doek
Garantie	Beperkte garantie (zie website)
Conformiteit	UL 1480A, IEC 60268-5, EU, UKCA
Repareerbaarheid	Toevertrouwen aan een erkende professional

Veelgestelde vragen - DesignMax DM3SE BOSE

Hoe installeer ik de wandbeugel?

Markeer de boorpunten, boor twee gaten en bevestig de beugel met M5-schroeven of maat 10 (niet meegeleverd). Zorg ervoor dat ten minste één bevestigingspunt zich in een dragende constructie bevindt. Bevestig vervolgens de luidspreker aan de beugel en stel de kantelhoek in (0°, 15°, 30° of 45°). Vergrendel de lipjes en steek de vergrendelingsvorken erin.

Welk vermogen kiezen voor 70V- of 100V-lijnen?

De DesignMax DM3SE-luidspreker biedt meerdere transformatoraftakkingen: voor 70V kunt u kiezen uit 3W, 6W, 12W of 25W; voor 100V zijn de opties 6W, 12W of 25W. Gebruik een platte schroevendraaier om de aftakking te draaien en het gewenste vermogen te selecteren.

Kan ik deze luidspreker buitengebruiken?

Ja, de DesignMax DM3SE-luidspreker is ontworpen voor buitengebruik in vochtige omgevingen. Hij wordt geleverd met een weersbestendige ingangsbeschermkap. Zorg ervoor dat u de Euroblock-connector goed afdicht bij installatie buitenshuis.

Hoe richt ik het Bose-logo?

Het Bose-logo kan worden gedraaid om overeen te komen met de oriëntatie van de luidspreker. Druk met één hand op de knop aan de achterkant van het rooster en draai het logo met de andere hand met de klok mee of tegen de klok in. Knijp de knop niet naar binnen, tenzij u het logo wilt verwijderen.

Welk type kabel gebruiken?

De DesignMax DM3SE-luidspreker is ontworpen voor kabels van 18 AWG (0,8 mm²) tot 14 AWG (2,1 mm²). Strip de draden 6 mm (1/4 inch) om ze aan te sluiten op de Euroblock-aansluitingen. De luidspreker is niet geschikt voor een stijve buis, alleen voor een flexibele buis of directe bedrading.

Hoe reinig ik de luidspreker?

Reinig alleen met een droge doek. Gebruik geen zeep, reinigingsmiddel, minerale olie, alcohol of andere chemische middelen. Stel de luidspreker niet bloot aan smeermiddelen, contactsprays of oplosmiddelen op basis van koolwaterstoffen, omdat dit het plastic kan aantasten.

Welke accessoires zijn beschikbaar voor montage?

Naast de meegeleverde wandbeugel kunt u optioneel gebruiken: de dubbele draaibeugel DMSBRKT (alleen binnen), de plafondbeugel CMBS2 (binnen), de pan & tilt beugel en de paalbeugel. Raadpleeg het gegevensblad op BoseProfessional.com voor meer details.

Hoe bekabel ik de Euroblock-connector?

Verwijder de connector van de luidspreker. Leid de draden door de centrale opening van de beugel (of door de onderkant van de beschermkap voor buitengebruik). Strip de draden 6 mm, steek ze in de juiste aansluitingen (+, -/COM, enz.) en draai de schroeven vast. Raadpleeg het aansluitschema in de handleiding voor de 70V/100V- en 8Ω-configuraties.

Hoe stel ik de kantelhoek in?

Nadat u de luidspreker aan de beugel heeft bevestigd, ontgrendelt u de vergrendelingslipjes, kantelt u de luidspreker naar de gewenste hoek (0°, 15°, 30° of 45°) en vergrendelt u de lipjes. Zorg ervoor dat u het gewicht van de luidspreker ondersteunt tijdens deze handeling. Druk vervolgens de vergrendelingsvorken in om de hoek te beveiligen.

Wat te doen bij problemen met de luidspreker?

Probeer de luidspreker niet zelf te repareren. Laat alle onderhoudswerkzaamheden uitvoeren door een servicecentrum, installateur of verkoper die is erkend door Bose Professional. Raadpleeg de beperkte garantie op BoseProfessional.com/Warranty en neem contact op met de ondersteuning via de website.

GEBRUIKSAANWIJZING DesignMax DM3SE BOSE

Installatiehandleiding 37

Monteringsveiledning 44

Lees alle veiligheidsinstructies en de gebruiksaanwijzing door en bewaar deze.

Dit product is uitsluitend bestemd voor installatie door professionele installateurs! Dit document is bedoeld om professionele installateurs essentiële installatie- en veiligheidsrichtlijnen te bieden voor dit product in standaardsystemen voor vaste installatie. Lees dit document en alle veiligheidswaarschuwingen voordat u een systeem probeert te installeren.

Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te nemen met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u naar BoseProfessional.com.

1. Lees deze instructies door.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de instructies van de fabrikant.
6. Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.
7. Gebruik uitsluitend aansluitonderdelen/accessoires die door de fabrikant worden gespecificeerd.

WAARSCHUWINGEN

Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen of dit invloed kan hebben op uw geimplanteerde medische hulpmiddel.

• Het is de verantwoordelijkheid van de installateur een ophangsysteem te gebruiken dat de windbelasting kan weerstaan zoals vermeld in de toepasselijke regels en standaarden.
• Alle Bose-producten moeten worden geinstalleerd volgens de plaatselijke en landelijke voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert.
• Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).
• Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de installateur om de betrouwbaarheid te evalueren van de gebruikte montagemethode. Alleen professionele installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen luidsprekers hoog ophangen.
• Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installateur. Zorg ervoor dat de beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften.
• Gebruik alleen de hardware en accessoires die zijn meegeleverd of gespecificeerd door Bose voor gebruik met de DesignMax DM3SE loudspeakers. De hardware voor bevestiging van de luidspreker aan het bevestigingsoppervlak wordt niet meegeleverd. Raadpleeg voor informatie over compatibele accessoires het datasheet met technische gegevens op BoseProfessional.com.
• Houd het product uit de buurt van vuur en warmtebronnen. Plaats geen open vlam, zoals een brandende kaars, op of bij het product.
• Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.
• De DesignMax DM3SE-bevestigingsbeugel voor de wand is uitsluitend bestemd voor gebruik met de DM3SE.
• Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties die niet zijn gespecificeerd door Bose, met inbegrip van, maar niet beperkt tot smeermiddelen, reinigingsmiddelen, contactsprays of andere oplosmiddelen op basis van koolwaterstoffen. Blootstelling aan dergelijke stoffen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.
• Reinig de luidsprekers alleen met een droge doek. Stel de luidspreker niet bloot aan zeep, reinigingsmiddel, minerale olie, alcohol of andere reinigingsmiddelen of chemicaliën.

Productvermogen:

Ingangsspanning: 70 V/100 V

Impedantie: 8 Ω, 25 W

Stroomsterkte: (70 V): 3 W, 6 W, 12 W, 25 W; (100 V): 6 W, 12 W, 25 W

Wettelijk verplichte informatie

Dit product voldoet aan alle vereisten van de van toepassing zijnde EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance.

Dit product voldoet aan alle toepasselijke voorschriften in de Electromagnetic Compatibility Regulations 2016 en aan alle overige toepasselijke wet- en regelgeving van het Verenigd Koninkrijk. De volledige conformiteitsverklaring kunt u vinden op: www.Bose.com/compliance

Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit product neemt u contact op met de gemeente waar u woont, de afvalverwerkingsdienst of de winkel waar u dit product hebt gekocht.

Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan. '7' is 2007 of 2017.

Europese importeur: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importeur in het VK: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importeur in Japan: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokio | Importeur in Australië: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importeur in China: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importeur in Mexico: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juárez, C.P. 03270, Mexico-Stad | Importer in de VAE: 102 A, Sarna Tower Sheikh Zayed Road, Dubai VAE Bose is een handelsmerk van Bose Corporation.

DesignMax is een handelsmerk van Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Niets in deze uitgave mag worden gereproduceerd, gewijzigd, gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming.

Garantie-informatie

Dit product wordt gedekt door een beperkte garantie.

Ga naar BoseProfessional.com/Warranty voor garantie-informatie.

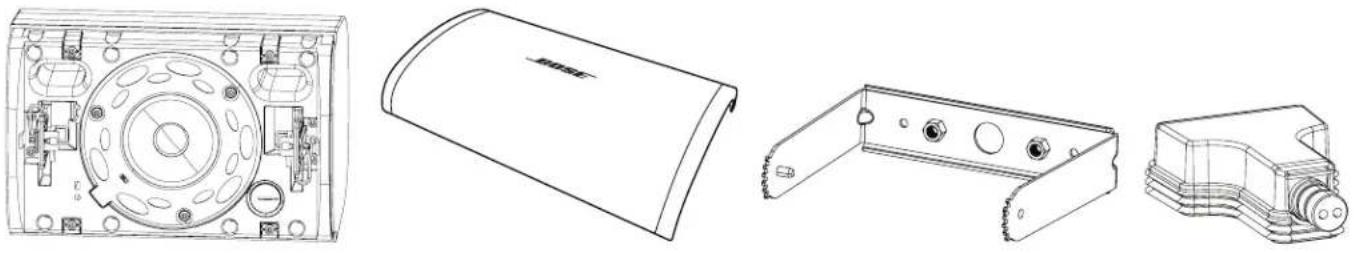

Inhoud van de doos

×2×2×2×2

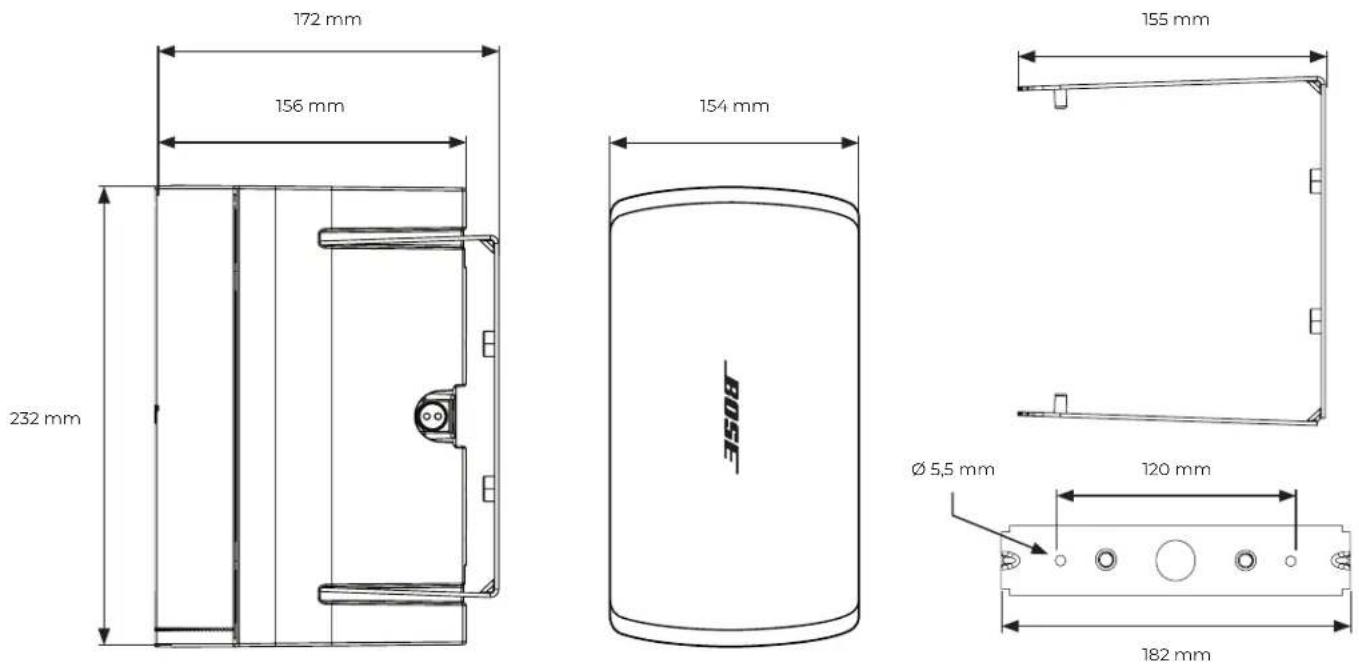

Afmetingen van het product

Technische specificaties

Raadpleeg voor aanvullende specificaties het datasheet met technische gegevens voor de DesignMax DM3SE op BoseProfessional.com.

Fysiek
Afmetingen van het product Hoogte: 232 mm
	Breedte: 154 mm
	Diepte: 156 mm
Nettogewicht, luidspreker met grille en beugel (enkel)	2,8 kg
Verzendgewicht (paar) 7,2 kg

Belangrijke installatie-informatie

Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u dit product installeert.

Het is de verantwoordelijkheid van de installateur om de luidspreker veilig te installeren. Onjuiste installatie van de luidspreker kan leiden tot schade, letsel of een dodelijk ongeval. Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten, sauna's, bubbelbadkamers en overdekte ijsbanen).

De hardware voor bevestiging van de luidspreker aan het bevestigingsoppervlak wordt niet meegeleverd. Raadpleeg een professional inzake het gebruik van de juiste montagematerialen voordat u de luidspreker installeert.

Zorg dat u de ventilatieopeningen niet blokkeert. Installeer het product volgens de instructies van de fabrikant.

Installeer het product niet in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, kachels of andere apparaten (waaronder versterkers) die warmte produceren.

Bevestig niet aan oppervlakken die niet stevig zijn of die mogelijke risico's opleveren, bijvoorbeeld vanwege elektrische bedrading of waterleidingen. Als u niet zeker weet hoe de beugel moet worden bevestigd, raadpleegt u een bevoegde installateur. Zorg ervoor dat de beugel wordt bevestigd volgens de plaatselijke bouwvoorschriften.

Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties die niet zijn gespecificeerd door Bose Professional, met inbegrip van, maar niet beperkt tot smeermiddelen, reinigingsmiddelen, contactsprays of andere oplosmiddelen op basis van koolwaterstoffen. Blootstelling aan dergelijke stoffen kan nadelige gevolgen hebben voor het kunststof materiaal, wat kan leiden tot scheuren en een risico op vallen.

Installatieopties

Installatieopties en -accessoires

① Montagebeugel (meegeleverd)
② DMSBRKT pan-and-tiltbeugel (optioneel; alleen voor binnen)
③ Surface-Mount Pan and Tilt Bracket (optioneel)
4 CMBS2-plafondbeugel (optioneel; alleen voor binnengebruik)
⑤ Pole Mount Bracket (optioneel)

Enkel in In en uit Volledig open

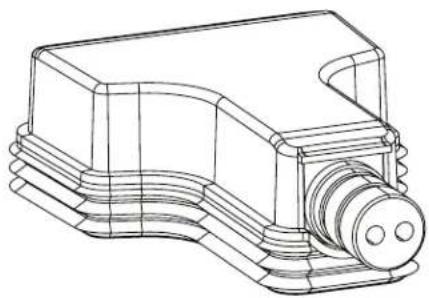

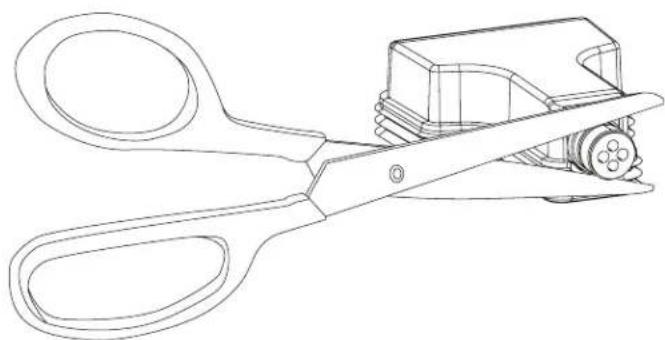

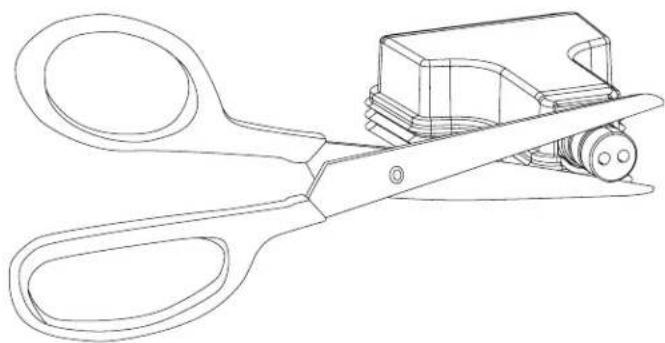

De weerbestendige afdekking voorbereiden

De weerbestendige afdekking is geschikt voor drie verschillende bedradingsschema's (zie boven). Om de configuratie van de afdekking aan te passen aan uw bedradingsschema, knipt u langs de perforatie op de rubberen geleiding.

Opmerking: Bij gebruik binnen hoeft de afdekking niet te worden gebruikt.

Opmerking: Als de luidspreker met de rubberen geleiding omhoog gericht wordt gemonteerd, is het de verantwoordelijkheid van de installateur om voor afdichting te zorgen die het binnendringen van water in de Euroblock-connector voorkomt.

Opmerking: Bij de volledig open-configuratie is het de verantwoordelijkheid van de installateur om voor afdichting te zorgen die het binnendringen van water in de Euroblock-connector voorkomt.

De luidspreker bekabelen

Bekabelingsdiameter

De DesignMax DM3SE loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm ^2 ) tot 14 AWG (2,1 mm ^2 ).

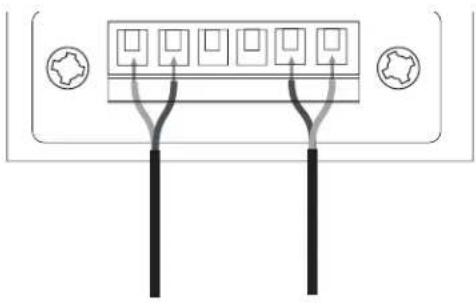

Aansluitdiagrammen

Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.

Opmerking: De luidspreker is niet getest voor gebruik met een rigide geleider. De luidspreker is alleen geschikt voor gebruik met een flexibele geleider of een kabel.

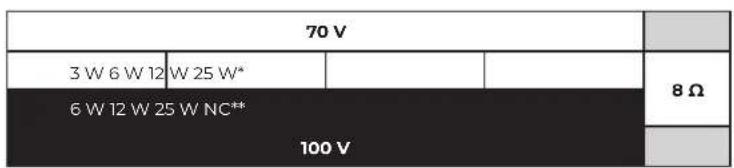

Luidsprekerinstellingen

* Fabrieksinstelling
** NC: No Connection (geen aansluiting; niet gebruiken)

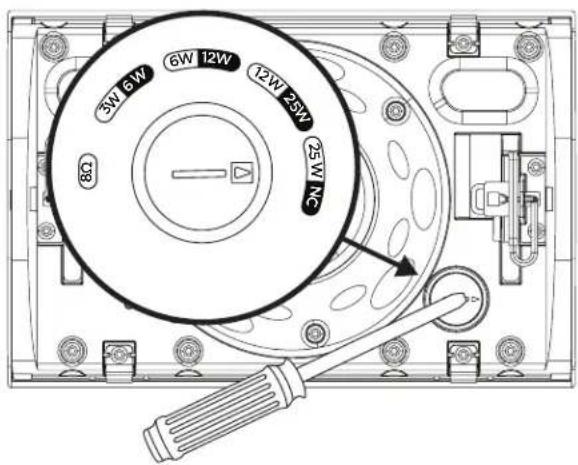

Transformerinstelling

Draai om de transformator in te stellen. Gebruik een schroevendraaier met platte kop.

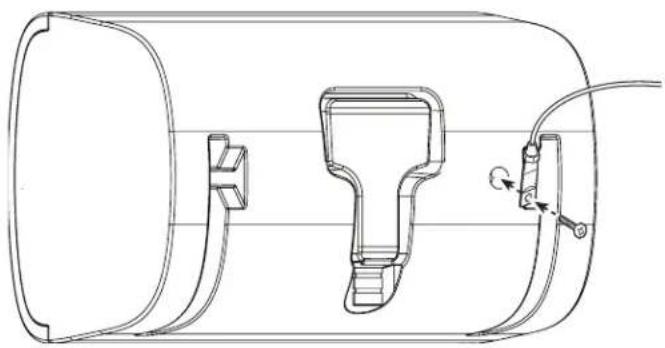

Een veiligheidskabel gebruiken

In sommige regio's bent u volgens de bouwvoorschriften verplicht luidsprekers dubbel gezekerd te bevestigen voor extra veiligheid. De gekozen locatie, montagewijze en gebruikte montagemiddelen moeten voldoen aan de geldende bouwvoorschriften en -verordeningen.

Er kan een veiligheidskabel aan de luidspreker worden bevestigd met behulp van de schroefdraad op de achterkant van de behuizing.

De opening is geschikt voor een M6-schroef (niet meegeleverd) met een lengte van 12 millimeter.

Luidsprekeroriëntatie

Kies de luidsprekerorientatie die het meest geschikt is voor uw installatie.

1 Horizontaal
2 Verticaal

Opmerking: Installatie in de nabijheid van kookoppervlakken waar de luidspreker direct kan worden blootgesteld aan bakolie (zoals in professionele keukens) kan de prestaties of betrouwbaarheid van de luidspreker verminderen.

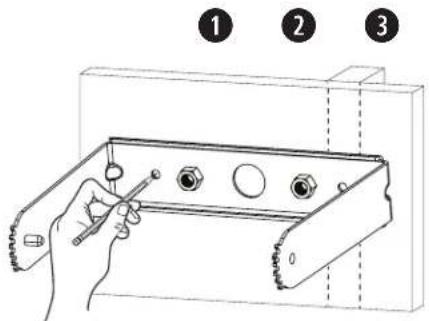

De beugel bevestigen

Opmerking: Ten minste één van de bevestigingspunten van de muurbeugel moet aan een dragende structuur worden bevestigd. Bij bevestigingspunten die niet aan een dragende structuur worden bevestigd, moet de juiste bevestigingshardware worden gebruikt. Kies bevestigingsmaterialen die aan de lokale bouwvoorschriften en -vereisten voldoen.

Opmerking: Kies bevestigingsmaterialen die het gewicht van de luidspreker kunnen dragen (2,8 kg).

1. Teken de boorgaten af.
2. Boor twee gaten (met een bij de schroeven passende diameter) in de muur.
3. Bevestig de beugel aan de muur met twee schroeven (niet meegeleverd). Opmerking: Gebruik M5-schroeven of #10-schroeven.

1. Haal de kabels door de middelste opening van de beugel.
2. Verwijder de connector uit de luidspreker.
3. Haal bij montage buiten de kabels door de onderkant van de afdekking. Raadpleeg De weerbestendige afdekking voorbereiden op pagina 39.
4. Bekabel de connector. Raadpleeg voor bekabelingsinformatie De luidspreker bekabelen op pagina 40.

Belangrijke montage-informatie

① Lipjes beugelvergrendeling: Worden gebruikt om de luidsprekerhoek vast te zetten.
② Lipjes grille-ontgrendeling: Worden gebruikt om de grille aan de luidspreker te bevestigen.
3 Vergrendelingsvorken: Worden gebruikt om de luidspreker aan de beugel te bevestigen.
④ Hoekaanduiding (op beugel): Geeft de gewenste hoek aan.

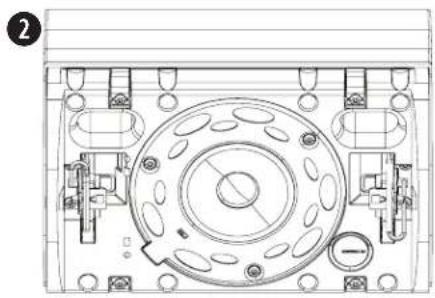

De luidspreker installeren

WAARSCHUWING: Het niet volgen van deze stappen kan resulteren in een onveilige bevestiging en kan een risico op vallen veroorzaken.

1. Verwijder de vergrendelingsvorken van de vergrendelingslipjes. Zorg dat u de bevestigingspunten van de vorken niet uit de luidspreker trekt.
2. Bevestig de luidspreker aan de beugel, stel de luidspreker in op een hoek van 45° en vergrendel de lipjes.
3. Bevestig de bekabelde connector aan de luidspreker.
4. Plaats voor montage buiten de weerbestendige afdekking over de connector en druk de afdekking stevig tegen de luidspreker voor een goede afdichting. Raadpleeg De weerbestendige afdekking voorbereiden op pagina 39.
5. Ontgrendel de lipjes en stel de gewenste hoek van de luidspreker in. Zorg dat de luidspreker wordt ondersteund terwijl u de luidsprekerhoek instelt. Opmerking: De hoek van de luidspreker kan worden ingesteld op 0°, 15°, 30° of 45°.
6. Vergrendel de lipjes.
7. Druk de vergrendelingsvorken tegen de vergrendelingslipjes totdat de vorken om de lipjes vastklikken.

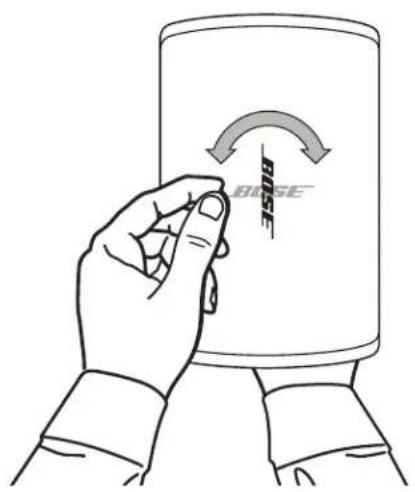

Het Bose-logo kan worden gedraaid afhankelijk van de luidspreker-oriëntatie. Druk met één hand op de knop op de achterkant van de grille. Draai het logo met de andere hand. Het logo kan links- of rechtsom worden gedraaid.

Opmerking: Knijp de knop niet in tenzij u het logo wilt verwijderen.

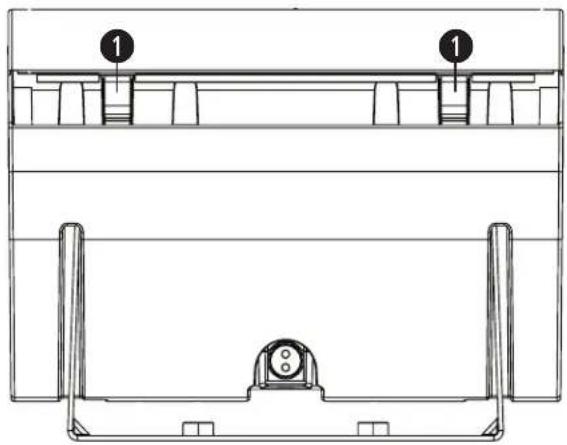

De grille verwijderen

Er zitten twee kleine openingen aan beide zijden van de grille (1). Duw aan de luidsprekerzijde met de gleuven een klein en plat stuk gereedschap in de grille-openingen om de grille te ontgrendelen. Trek de grille van de luidspreker.

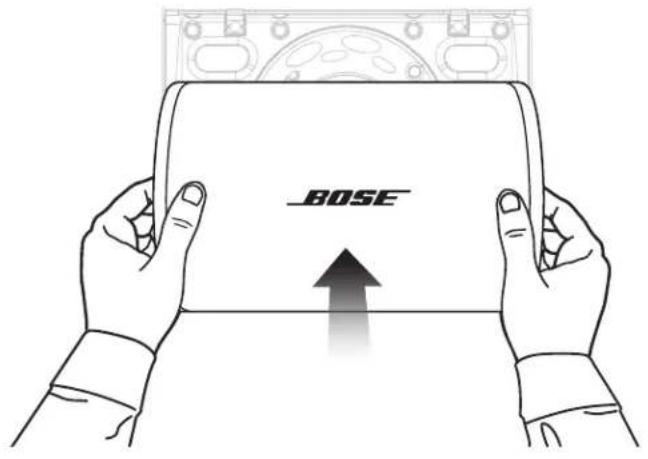

De grille plaatsen

Plaats de grille op de luidspreker en druk de grille aan totdat deze vastklikt.

Veiligheid en naleving van regelgeving

De DesignMax DM3SE loudspeaker is getest en voldoet voor onderstaande specificaties en toepassingen:

De DesignMax DM3SE is geschikt voor gebruik buiten op natte locaties

Geschikt voor installatie middels bekabelingsmethoden Klasse 1, Klasse 2 en Klasse 3 volgens NFPA 70, National Electrical Code, 2017, artikel 640

De DesignMax DM3SE loudspeaker is ontworpen volgens de vereisten die zijn vastgelegd in onderstaande specificatie van Europese regelgeving voor combinatiesystemen:

Getest volgens IEC60268-5, 2007
