DesignMax DM3SE - Altavoces BOSE - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz de recinto profesional
Marca	Bose
Modelo	DesignMax DM3SE
Dimensiones (Al x An x Pr)	232 x 154 x 156 mm
Peso neto (unidad)	2,8 kg
Peso bruto (par)	7,2 kg
Tensión de entrada	70 V / 100 V
Impedancia	8 Ω
Potencia (70 V)	3 W / 6 W / 12 W / 25 W
Potencia (100 V)	6 W / 12 W / 25 W
Uso	Interior y exterior (ambientes húmedos)
Opciones de montaje	Soporte de pared incluido, ángulo ajustable 0° a 45°
Accesorios opcionales	Soporte bi-pivote DMSBRKT, soporte de techo CMBS2, soporte de poste, etc.
Conectividad	Euroblock de 4 pines
Cable compatible	18 a 14 AWG
Rejilla	Desmontable, logotipo rotatorio
Seguridad	Instalación por profesional, cable de seguridad (tornillo M6)
Mantenimiento	Limpiar solo con un paño seco
Garantía	Garantía limitada (ver sitio web)
Conformidad	UL 1480A, CEI 60268-5, UE, UKCA
Reparabilidad	Confiar a un profesional autorizado

Preguntas frecuentes - DesignMax DM3SE BOSE

¿Cómo instalar el soporte de pared?

Marque las ubicaciones de perforación, perfore dos agujeros y fije el soporte con tornillos M5 o de tamaño 10 (no incluidos). Asegúrese de que al menos un punto de fijación esté en una estructura portante. Luego, fije el altavoz al soporte y ajuste el ángulo de inclinación (0°, 15°, 30° o 45°). Bloquee las lengüetas e inserte las horquillas de bloqueo.

¿Qué potencia elegir para las líneas de 70V o 100V?

El altavoz DesignMax DM3SE ofrece varios ajustes de toma de transformador: para 70V, puede elegir 3W, 6W, 12W o 25W; para 100V, las opciones son 6W, 12W o 25W. Use un destornillador de punta plana para girar la toma y seleccionar la potencia deseada.

¿Puedo usar este altavoz en exteriores?

Sí, el altavoz DesignMax DM3SE está diseñado para uso en exteriores en ambientes húmedos. Viene con una cubierta protectora de entradas resistente a la intemperie. Asegúrese de sellar bien el conector Euroblock durante la instalación en exteriores.

¿Cómo orientar el logotipo de Bose?

El logotipo de Bose se puede girar para alinearse con la orientación del altavoz. Presione el botón en la parte posterior de la rejilla con una mano, luego gire el logotipo con la otra mano en sentido horario o antihorario. No presione el botón hacia adentro a menos que desee retirar el logotipo.

¿Qué tipo de cable usar?

El altavoz DesignMax DM3SE está diseñado para cables de tamaño 18 AWG (0,8 mm²) a 14 AWG (2,1 mm²). Pele los cables 6 mm (1/4 pulgada) para conectarlos a los terminales Euroblock. El altavoz no es adecuado para conducto rígido, solo para conducto flexible o cableado directo.

¿Cómo limpiar el altavoz?

Limpie solo con un paño seco. No use jabón, detergente, aceite mineral, alcohol u otros agentes químicos. No exponga el altavoz a lubricantes, aerosoles de contacto o solventes a base de hidrocarburos, ya que esto podría degradar el plástico.

¿Qué accesorios están disponibles para el montaje?

Además del soporte de pared incluido, puede usar opcionalmente: el soporte bi-pivote DMSBRKT (solo interior), el soporte de techo CMBS2 (interior), el soporte pan & tilt y el soporte de poste. Consulte la hoja de datos en BoseProfessional.com para más detalles.

¿Cómo cablear el conector Euroblock?

Retire el conector del altavoz. Pase los cables por la abertura central del soporte (o por la parte inferior de la cubierta protectora para exteriores). Pele los cables 6 mm, insértelos en los terminales apropiados (+, -/COM, etc.) y apriete los tornillos. Consulte el diagrama de conexión en el manual para configuraciones de 70V/100V y 8Ω.

¿Cómo ajustar el ángulo de inclinación?

Después de fijar el altavoz al soporte, desbloquee las lengüetas de bloqueo, incline el altavoz al ángulo deseado (0°, 15°, 30° o 45°), luego bloquee las lengüetas. Asegúrese de sostener el peso del altavoz durante la operación. Luego inserte las horquillas de bloqueo para asegurar el ángulo.

¿Qué hacer en caso de problema con el altavoz?

No intente reparar el altavoz usted mismo. Confíe cualquier operación de mantenimiento a un centro de servicio, instalador o distribuidor autorizado por Bose Professional. Consulte la garantía limitada en BoseProfessional.com/Warranty y comuníquese con el soporte a través del sitio web.

MANUAL DE USUARIO DesignMax DM3SE BOSE

Guía de instalación....9

Lea y conserve todas las instrucciones de uso y seguridad.

Este producto está diseñado para ser instalado únicamente por instaladores profesionales. Este documento está diseñado para proveer las pautas de seguridad e instalación básicas a los instaladores profesionales de este producto en sistemas de instalación fija comunes. Lea este documento y todas las advertencias de seguridad antes de comenzar la instalación.

No intente reparar este producto por su cuenta. Remita todas las reparaciones a centros de servicio, instaladores, técnicos o distribuidores autorizados. Para comunicarse con Bose Professional o para encontrar un distribuidor cerca de usted, visite BoseProfessional.com.

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atención a las advertencias.
4. Siga todas las instrucciones.
5. No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las instrucciones del fabricante.
6. No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.
7. Utilice solamente los accesorios especificados por el fabricante.

ADVERTENCIAS/PRECAUCIONES

Este producto contiene materiales magnéticos. Consulte con su médico si esto podría llegar a afectar un dispositivo médico implantado.

• Es responsabilidad del instalador utilizar un sistema de soporte que tenga la suficiente resistencia a la carga del viento para cumplir con los códigos y normas aplicables.
• Todos los productos Bose Professional deben instalarse conforme a las leyes locales, estatales, federales y del sector. Es responsabilidad del instalador garantizar que la instalación del sistema de soporte y los altavoces se realice conforme a los códigos aplicables, incluidos los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de instalar este producto.
• Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).
• El montaje inseguro o la suspensión en altura de cualquier carga pesada pueden provocar lesiones graves o la muerte, además de daños a la propiedad. Es responsabilidad del instalador evaluar la confiabilidad de cualquier método de montaje utilizado para su aplicación. Únicamente los instaladores profesionales con conocimiento de las herramientas adecuadas y las técnicas de montaje seguro deberían intentar instalar cualquier altavoz en altura.
• Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos, como cableado eléctrico o plomería. Si no está seguro acerca de cómo instalar el soporte, comuníquese con un instalador profesional cualificado. Asegúrese de que el soporte esté instalado de acuerdo con los códigos locales de construcción.
• Utilice solo el hardware y los accesorios incluidos, o bien los que Bose Professional específica como aptos para los altavoces DesignMax DM3SE. No se suministran los componentes para fijar el altavoz a la superficie de montaje. Para obtener información sobre los accesorios compatibles, consulte la hoja de datos técnicos del producto en BoseProfessional.com.
• Mantenga el producto lejos del fuego y de fuentes de calor. No coloque sobre el producto, o en su proximidad, fuentes de llamas sin protección; por ejemplo, velas encendidas.
• No realice alteraciones no autorizadas a este producto.
• El soporte para montaje en pared DesignMax DM3SE está destinado únicamente para el uso con el modelo DM3SE.
• No exponga el altavoz ni los componentes de montaje a sustancias químicas que no hayan sido especificadas por Bose Professional, incluidos, entre otros, lubricantes, productos de limpieza, aerosoles de contacto u otros disolventes a base de hidrocarburos. La exposición a estas sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que se caiga el dispositivo.
• Limpie los altavoces solo con un paño seco. No exponga los altavoces a detergentes, aceite mineral, alcohol ni otros agentes o químicos de limpieza.

Especificaciones del producto:

Voltaje de entrada: 70 V/100 V

Impedancia: 8 Ω, 25 W

Opciones de potencia de salida: (70 V): 3 W, 6 W, 12 W, 25 W; (100 V): 6 W, 12 W, 25 W

Información normativa

Este producto cumple con todos los requisitos correspondientes de la Directiva de la UE. La declaración de conformidad completa se puede encontrar en: www.Bose.com/compliance.

Este producto cumple con todas las regulaciones aplicables de compatibilidad electromagnética de 2016 y todas las demás regulaciones aplicables del Reino Unido. La declaración de conformidad completa se puede encontrar en: www.Bose.com/compliance

Este símbolo indica que el producto no se debe desechar como residuo doméstico y se debe enviar a una planta para tratamiento de residuos apropiada para su reciclado. Una eliminación y un reciclado adecuados ayudan a proteger los recursos naturales, la salud humana y el medioambiente. Para obtener más información acerca de la eliminación y el reciclado de este producto, comuníquese con su municipalidad local, un centro de servicios de desecho o la tienda donde compró este producto.

Fecha de fabricación: El octavo dígito del número de serie indica el año de fabricación; p. ej., "7" es 2007 o 2017.

Importador en la UE: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Ámsterdam | Importador en el Reino Unido: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importador de Japón: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokio | Importador en Australia: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sidney, NSW 2000 | Importador de China: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghái | Importador de México: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur n.º 1079, piso 1, Colonia Noche Buena, Benito Juárez, C.P. 03270, Ciudad de México | Importador de Emiratos Árabes Unidos: 102 A, Sama Tower Sheikh Zayed Road, Dubái, Emiratos Árabes Unidos Bose es una marca comercial de Bose Corporation.

DesignMax es una marca comercial de Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Ninguna parte de este trabajo podrá reproducirse, modificarse, distribuirse ni usarse sin un permiso previo por escrito.

Información de la garantía

Este producto está cubierto con una garantía limitada.

Para ver los detalles de la garantía, visite BoseProfessional.com/Warranty.

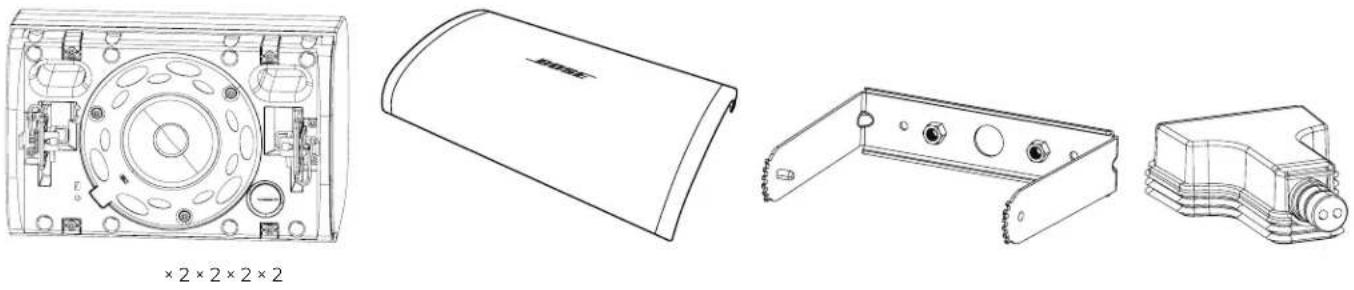

Contenido de la caja

×2×2×2×2

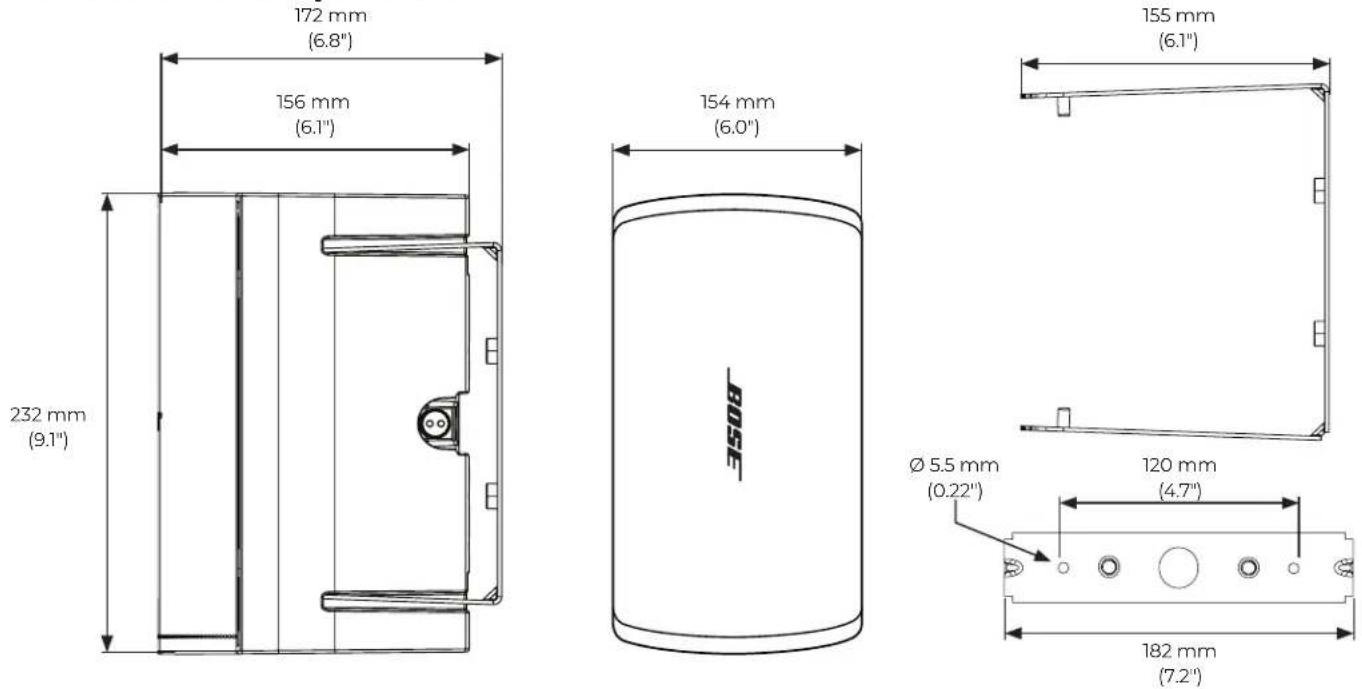

Dimensiones del producto

Especificaciones técnicas

Para conocer más especificaciones, consulte la hoja de datos técnicos de DesignMax DM3SE en BoseProfessional.com.

Datos físicos
Dimensiones del producto Alto: 232 mm (9.13")
	Ancho: 154 mm (6.06")
	Profundidad: 156 mm (6.12")
Peso neto, altavoz con rejilla y soporte (individual)	2.8 kg (6.1 lb)
Peso de envío (par) 7.2 kg (16.0 lb)

Información importante sobre la instalación

Es responsabilidad del instalador garantizar que la instalación del sistema de soporte y los altavoces se realice conforme a los códigos vigentes, incluidos los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local competente antes de instalar este producto.
Es responsabilidad del instalador garantizar que la instalación de los altavoces sea segura. Si no se instala el altavoz correctamente, podría provocar daños, lesiones o la muerte.
Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).
No se suministran los componentes para fijar el altavoz a la superficie de montaje. Consulte a un profesional de la construcción para obtener información sobre los componentes de montaje adecuados antes de instalar el altavoz.
No obstruya ninguna abertura de ventilación. Realice la instalación conforme a las instrucciones del fabricante.
No lo instale cerca de una fuente de calor, como radiadores, rejillas de calefacción, estufas u otros aparatos (incluidos los amplificadores) que produzcan calor.
Monte únicamente en superficies que sean resistentes o que no presenten peligros ocultos, como cableado eléctrico o plomería. Si no está seguro acerca de cómo instalar el soporte, comuníquese con un instalador profesional cualificado. Asegúrese de que el soporte esté instalado de acuerdo con los códigos locales de construcción.
No exponga el altavoz ni los componentes de montaje a sustancias químicas que no hayan sido especificadas por Bose Professional, incluidos, entre otros, lubricantes, productos de limpieza, aerosoles de contacto u otros disolventes a base de hidrocarburos. La exposición a estas sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que se caiga el dispositivo.
Este producto no esta diseñado para ser instalado ni utilizado en zonas de instalaciones acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).

Opciones de instalación

1

Opciones y accesorios de instalación

① Soporte para montaje (incluido)
2 Soporte de paneo e inclinación (opcional; solo para áreas interiores) DMSBRKT
③ Surface-Mount Pan and Tilt Bracket (opcional)
4 Soporte de montaje en techo CMBS2 (opcional; solo para áreas interiores)
⑤ Pole Mount Bracket (opcional)

Entrada única Entrada y salida Abertura completa

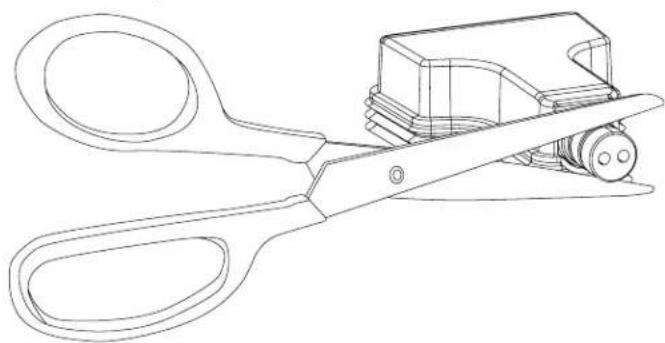

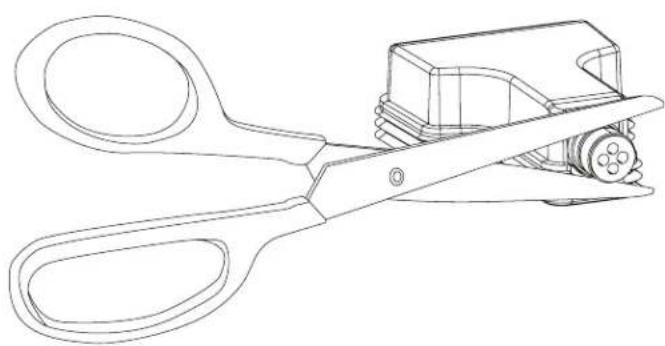

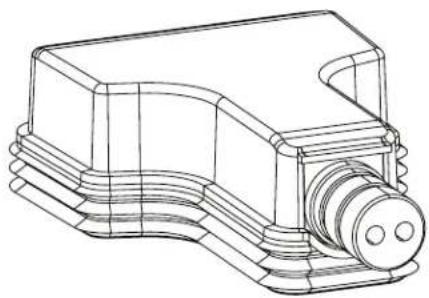

Preparación de la cubierta de entrada resistente a la intemperie

La cubierta de entrada resistente a la intemperie se diseñó para 3 arreglos de cableado diferentes (consulte las imágenes ubicadas arriba). Para cambiar el formato de la cubierta de entrada a fin de ser compatible con el arreglo del cableado, corte a lo largo de la perforación en el conducto de goma.

Nota: Solo las aplicaciones de áreas interiores no necesitan el uso de la cubierta de entrada.

Nota: Si instala el altavoz con el conducto de goma hacia arriba, es responsabilidad del instalador sellarlo para que no entre agua en el conector Euroblock.

Nota: Si utiliza el formato del conducto de goma de abertura completa, es responsabilidad del instalador sellarlo para que no entre agua en el conector Euroblock.

Cableado de los altavoces

Calibre de cable

El altavoz DesignMax DM3SE está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm²) a 14 AWG (2.1 mm²).

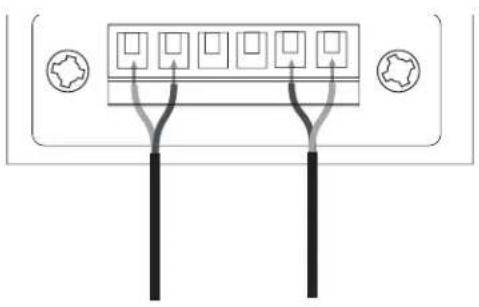

Diagramas de conexión

Exponga 6 milímetros (¼") de cable sin aislación para conectarlo a los terminales.

Nota: El altavoz no está diseñado para su uso con un conducto rígido. El altavoz es apto solamente para conexiones mediante cableado o conductos flexibles.

Configuración de altavoz

** NC: Sin conexión (no utilizar)* Predeterminado de fábric

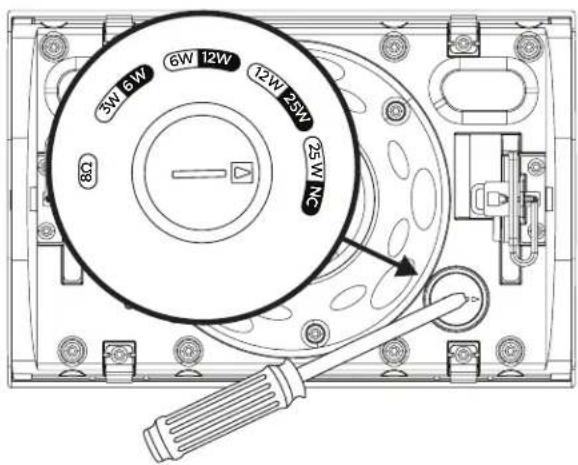

Configuración de la toma del transformador

Gire la toma para establecer la configuración. Utilice un destornillador de cabeza plana.

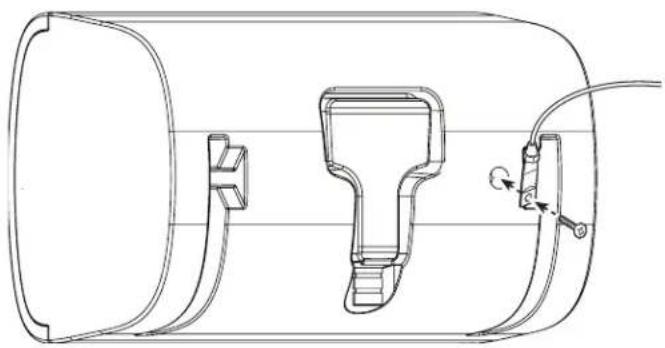

Uso de un cable de seguridad

En algunos códigos regionales de construcción, se exige el uso de un método secundario de fijación de los altavoces a estructuras de apoyo con el propósito de brindar mayor seguridad. Elija una posición de montaje, un método y los componentes que cumplan con los códigos y los reglamentos locales de construcción.

Se puede conectar un cable de seguridad al altavoz mediante la inserción roscada situada en la parte posterior de la carcasa.

La inserción tiene la medida de un tornillo M6 (no incluido) con una profundidad de 12 milímetros (0.47 pulgadas).

Orientación del altavoz

Escoja la orientación del altavoz que se adapte mejor a su instalación.

1 Horizontal
2 Vertical

Nota: Si el altavoz se instala cerca de superficies de cocina, como entornos comerciales de cocina en los que quede expuesto directamente a aceites, es posible que disminuya el rendimiento o la operatividad del dispositivo.

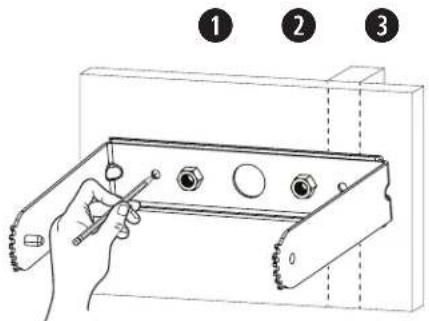

Instalación del soporte

Nota: En el momento de elegir una ubicación de instalación, al menos uno de los puntos de fijación del soporte de montaje debe fijarse a una estructura de soporte. Los puntos de fijación no asegurados a una estructura de soporte deben ajustarse con las herramientas adecuadas para la instalación. Elija sujetadores que sean adecuados para todos los códigos y requisitos de construcción locales.

Nota: Elija los sujetadores adecuados para soportar el peso del altavoz (2.8 kg [6.1 lb]).

1. Marque el lugar en el que hará los orificios con el taladro.
2. Perfore 2 orificios (del tamaño adecuado para las fijaciones) en la pared.
3. Fije el soporte a la pared con 2 tornillos (no incluidos). Nota: Utilice tornillos de tamaño MS o N° 10.

Conexión del conector

1. Pase los cables a través del orificio central del soporte.
2. Retire el conector del altavoz.
3. Para instalaciones en áreas exteriores, inserte los cables a través de la parte inferior de la cubierta de entrada. Consulte Preparación de la cubierta de entrada resistente a la intemperie en la página 11.
4. Conecte el altavoz. Para obtener información sobre el cableado, consulte Cableado de los altavoces en la página 12.

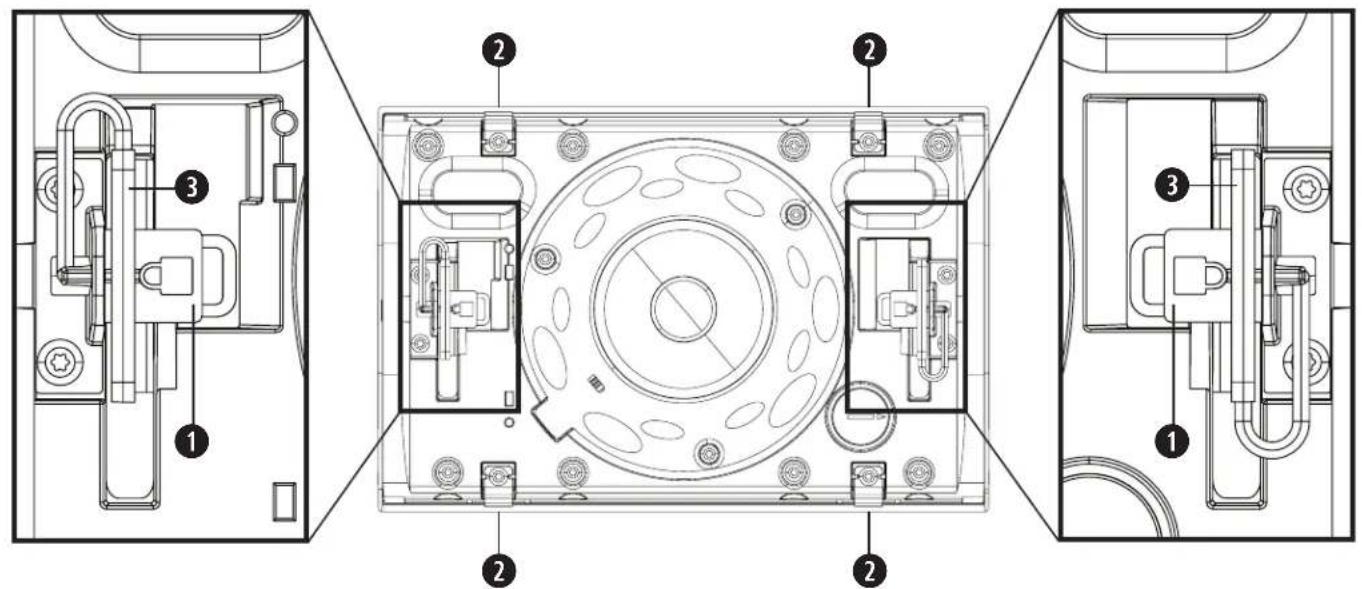

Información importante sobre el montaje

① Lengüetas de bloqueo del soporte: se utilizan para fijar el ángulo del altavoz.
② Lengüetas para liberar la rejilla: se utilizan para fijar la rejilla al altavoz.
3 Horquillas de bloqueo: se utilizan para fijar el altavoz al soporte para montaje.
4 Etiquetas de ángulo (en el soporte): Identifique la posición de ángulo deseada.

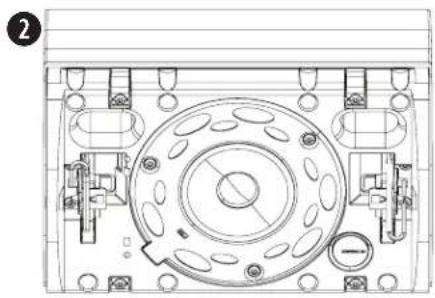

Instalación del altavoz

ADVERTENCIA: Si no realiza los siguientes pasos, puede tener como resultado una condición de montaje insegura, lo que podría provocar un riesgo de caída.

1. Retire las horquillas de bloqueo de las lengüetas de bloqueo. Asegúrese de no sacar los fijadores de las horquillas de bloqueo del altavoz.
2. Conecte el altavoz al soporte, ajuste el altavoz a 45° y bloquee las lengüetas en el lugar que corresponde.
3. Fije el conector con cables al altavoz.
4. Para instalaciones en áreas exteriores, coloque la cubierta de entrada resistente a la intemperie sobre el conector y presiónela firmemente contra el altavoz para crear un sello hermético. Consulte Preparación de la cubierta de entrada resistente a la intemperie en la página 11.
5. Libere las lengüetas y ajuste el altavoz al ángulo de su preferencia. Asegúrese de sostener el peso del altavoz mientras ajusta su ángulo. Nota: El ángulo del altavoz se puede ajustar a 0°, 15°, 30° o 45°.
6. Bloquee las lengüetas en el lugar que corresponde.
7. Presione las horquillas de bloqueo en las lengüetas de bloqueo hasta que las horquillas se sujeten firmemente alrededor de las lengüetas.

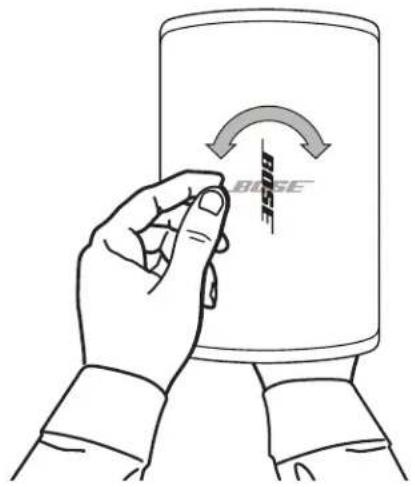

Puede girar el logotipo de Bose Professional para alinearlo con la orientación del altavoz. Con una mano, presione el botón de la parte posterior de la rejilla. Gire el logotipo con la otra mano. El logotipo se puede girar hacia la derecha o la izquierda.

Nota: No apriete el botón hacia adentro, a menos que tenga la intención de quitar el logotipo.

Extracción de la rejilla

Hay 2 pequeñas aberturas a cada lado de la rejilla (1). En la parte lateral del altavoz que tiene las ranuras del soporte, inserte una herramienta pequeña y plana en las aberturas de la rejilla para soltar las lengüetas. Retire la rejilla del altavoz.

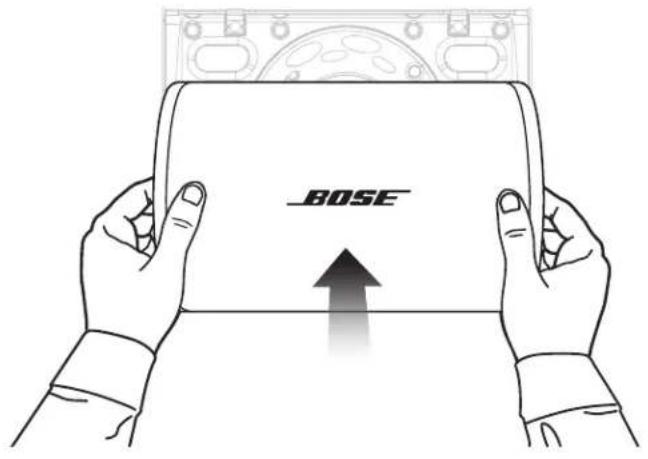

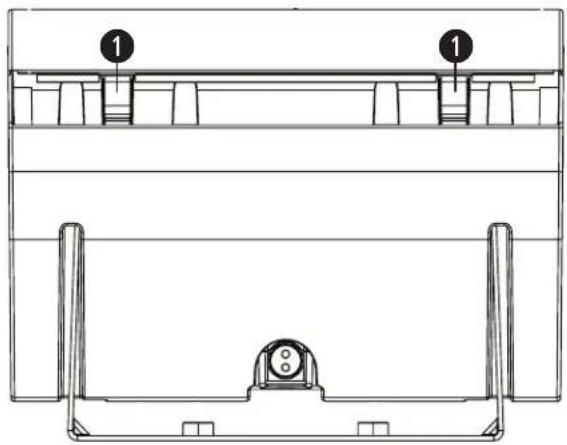

Fijación de la rejilla

Coloque la rejilla sobre la parte frontal del altavoz y presiónela firmemente hasta que encaje en su lugar.

Cumplimiento de las normativas y los reglamentos de seguridad

El altavoz DesignMax DM3SE ha superado pruebas y cumple con los siguientes usos y especificaciones:

Registrados en el estándar ANSI/UL 1480A-2016 para altavoces de uso comercial y profesional seguro

Uso general: estándar UL categoría UEAY, número de archivo S36835

El altavoz DesignMax DM3SE es adecuado para su uso en áreas exteriores en lugares húmedos.

Apto para la instalación con métodos de cableado Clase 1, Clase 2 y Clase 3 de conformidad con el estándar NFPA 70, Código Eléctrico Nacional, 2017, Artículo 640

El altavoz DesignMax DM3SE se diseñó según los requisitos definidos en la siguiente especificación reglamentaria europea para sistemas combinados:

Probado según IEC60268-5, 2007
