Tipo di prodotto	Altoparlante professionale
Marca	Bose
Modello	DesignMax DM3SE
Dimensioni (A x L x P)	232 x 154 x 156 mm
Peso netto (unità)	2,8 kg
Peso lordo (coppia)	7,2 kg
Tensione di ingresso	70 V / 100 V
Impedenza	8 Ω
Potenza (70 V)	3 W / 6 W / 12 W / 25 W
Potenza (100 V)	6 W / 12 W / 25 W
Utilizzo	Interno ed esterno (ambienti umidi)
Opzioni di montaggio	Supporto a parete incluso, angolo regolabile 0° a 45°
Accessori opzionali	Supporto bi-pivot DMSBRKT, supporto a soffitto CMBS2, supporto per palo, ecc.
Connessioni	Euroblock a 4 pin
Cavo compatibile	da 18 a 14 AWG
Griglia	Smontabile, logo rotante
Sicurezza	Installazione a cura di professionista, cavo di sicurezza (vite M6)
Manutenzione	Pulire solo con un panno asciutto
Garanzia	Garanzia limitata (vedere sito)
Conformità	UL 1480A, CEI 60268-5, UE, UKCA
Riparabilità	Affidare a un professionista autorizzato

Domande frequenti - DesignMax DM3SE BOSE

Come installare il supporto a parete?

Segnare le posizioni di foratura, praticare due fori e fissare il supporto con viti M5 o di misura 10 (non fornite). Assicurarsi che almeno un punto di fissaggio si trovi in una struttura portante. Quindi, fissare il diffusore al supporto e regolare l'angolo di inclinazione (0°, 15°, 30° o 45°). Bloccare le linguette e inserire le forcelle di bloccaggio.

Quale potenza scegliere per le linee 70V o 100V?

Il diffusore DesignMax DM3SE offre diverse impostazioni della presa del trasformatore: per 70V, puoi scegliere 3W, 6W, 12W o 25W; per 100V, le opzioni sono 6W, 12W o 25W. Utilizzare un cacciavite a testa piatta per ruotare la presa e selezionare la potenza desiderata.

Posso utilizzare questo diffusore all'esterno?

Sì, il diffusore DesignMax DM3SE è progettato per l'uso all'aperto in ambienti umidi. Viene fornito con un coperchio di protezione degli ingressi resistente alle intemperie. Assicurarsi di sigillare correttamente il connettore Euroblock durante l'installazione all'esterno.

Come orientare il logo Bose?

Il logo Bose può essere ruotato per allinearsi all'orientamento del diffusore. Premere il pulsante situato sul retro della griglia con una mano, quindi ruotare il logo con l'altra mano in senso orario o antiorario. Non premere il pulsante verso l'interno a meno che non si desideri rimuovere il logo.

Quale tipo di cavo utilizzare?

Il diffusore DesignMax DM3SE è progettato per cavi di dimensione 18 AWG (0,8 mm²) a 14 AWG (2,1 mm²). Spellare i fili per 6 mm (1/4 pollice) per collegarli ai terminali Euroblock. Il diffusore non è adatto per un condotto rigido, solo per un condotto flessibile o un cablaggio diretto.

Come pulire il diffusore?

Pulire solo con un panno asciutto. Non utilizzare sapone, detersivo, olio minerale, alcol o altri agenti chimici. Non esporre il diffusore a lubrificanti, spray per contatti o solventi a base di idrocarburi, poiché ciò potrebbe degradare la plastica.

Quali accessori sono disponibili per il montaggio?

Oltre al supporto a parete incluso, è possibile utilizzare opzionalmente: il supporto bi-pivot DMSBRKT (solo interno), il supporto a soffitto CMBS2 (interno), il supporto pan & tilt e il supporto per palo. Consultare la scheda tecnica su BoseProfessional.com per maggiori dettagli.

Come cablare il connettore Euroblock?

Rimuovere il connettore dal diffusore. Far passare i fili attraverso l'apertura centrale del supporto (o dalla parte inferiore del coperchio di protezione per l'esterno). Spellare i fili per 6 mm, inserirli nei terminali appropriati (+, -/COM, ecc.) e serrare le viti. Consultare lo schema di collegamento nel manuale per le configurazioni 70V/100V e 8Ω.

Come regolare l'angolo di inclinazione?

Dopo aver fissato il diffusore al supporto, sbloccare le linguette di bloccaggio, inclinare il diffusore all'angolo desiderato (0°, 15°, 30° o 45°), quindi bloccare le linguette. Assicurarsi di sostenere il peso del diffusore durante l'operazione. Inserire quindi le forcelle di bloccaggio per fissare l'angolo.

Cosa fare in caso di problemi con il diffusore?

Non tentare di riparare il diffusore da soli. Affidare qualsiasi operazione di manutenzione a un centro di assistenza, installatore o rivenditore autorizzato da Bose Professional. Consultare la garanzia limitata su BoseProfessional.com/Warranty e contattare l'assistenza tramite il sito.

MANUALE UTENTE DesignMax DM3SE BOSE

Guida all'installazione ....30

Leggere e conservare tutte le istruzioni per la sicurezza e per l'uso.

Questo prodotto deve essere installato esclusivamente da installatori professionisti. Il presente documento ha lo scopo di fornire agli installatori professionisti le istruzioni di base per l'installazione

e la sicurezza di questo prodotto in tipici sistemi da installazione fissa. Prima dell'installazione, leggere questo documento e le avvertenze sulla sicurezza.

Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza, rivolgiti ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati. Per contattare Bose Professional o per trovare il rivenditore o distributore più vicino, visita BoseProfessional.com.

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni fornite dal produttore.
6. Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri apparecchi (compresi gli amplificatori) che generino calore.
7. Utilizzare solo sistemi di fissaggio/accessori specificati dal produttore.

AVVISI/AVVERTENZE

Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico per eventuali domande sui possibili effetti del prodotto sui dispositivi medici impiantati nel corpo umano.

• È responsabilità dell'installatore utilizzare un sistema di supporto con sufficiente resistenza al vento per ottemperare alle norme e agli standard vigenti.
• Tutti i prodotti Bose Professional devono essere installati in conformità con gli standard locali, statali, federali e di settore. È responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.
• Il prodotto non deve essere installato né utilizzato in aree di servizio o intrattenimento vicine all'acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).
• L'installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni alle persone e danni materiali. È responsabilità dell'installatore valutare l'affidabilità del metodo di installazione utilizzato per l'applicazione specifica. Solo installatori professionisti esperti di tecniche di installazione sicura dell'hardware possono installare un diffusore in posizione sospesa.
• Non eseguire l'installazione su superfici non sufficientemente robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche. In caso di dubbi durante l'installazione della staffa, contattare un installatore professionista. Verificare che la staffa sia installata in accordo ai parametri costruttivi locali.
• Utilizzare solo componenti e accessori forniti o specificati da Bose Professional per l'uso con i diffusori DesignMax DM3SE. I componenti per il fissaggio del diffusore alla superficie di montaggio non sono in dotazione. Per informazioni sugli accessori compatibili, consultare la scheda tecnica del prodotto all'indirizzo BoseProfessional.com.
• Tenere il prodotto lontano dal fuoco e da fonti di calore. Non collocare sorgenti di fiamme libere (ad esempio, candele accese) sull'apparecchio o in prossimità di esso.
  • Non apportare alterazioni non autorizzate al prodotto.
• La staffa per l'installazione a muro del DesignMax DM3SE può essere utilizzata solo con questo modello.
• Evitare di esporre il diffusore o i suoi componenti di montaggio a sostanze chimiche non specificate da Bose Professional, inclusi a titolo esemplificativo lubrificanti e detergenti, spray per contatti e altri solventi a base di idrocarburi. L'esposizione a tali sostanze può danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta.
• Utilizzare esclusivamente un panno asciutto per pulire i diffusori. Non esporre il diffusore a saponi, detergenti, oli minerali o alcol, né ad altri detergenti o prodotti chimici.

Specifiche di prodotto

Tensione d'ingresso: 70 V/100 V

Impedenza: 8 Ω, 25 W

Corrente o potenza: (70 V): 3 W, 6 W, 12 W, 25 W; (100 V): 6 W, 12 W, 25 W

Informazioni sulle normative

Questo prodotto è conforme a tutti i requisiti pertinenti delle direttive UE. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance.

Il presente prodotto è conforme a tutte le normative sulla compatibilità elettromagnetica del 2016 e a tutte le altre normative del Regno Unito applicabili. La dichiarazione di conformità completa è disponibile all'indirizzo: www.Bose.com/compliance

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici, ma deve essere consegnato a una struttura di raccolta appropriata per il riciclaggio. Uno smaltimento e un riciclaggio corretti aiutano a preservare le risorse naturali, la salute e l'ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclaggio di questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti o al negozio presso il quale è stato acquistato.

Data di produzione: l'ottava cifra del numero di serie corrisponde all'anno di produzione; ad esempio "7" indica 2007 o 2017.

Importatore per l'UE: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importatore per il Regno Unito: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importatore per il Giappone: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokyo | Importatore per l'Australia: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importatore per la Cina: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importatore per il Messico: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juárez, C.P. 03270, Città del Messico | Importatore per gli Emirati Arabi Uniti: 102 A, Sama Tower Sheikh Zayed Road, Dubai, Emirati Arabi Uniti

Bose è un marchio registrato di Bose Corporation.

DesignMax è un marchio registrato di Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Nessuna parte di questo documento può essere riprodotta, modificata, distribuita o usata in altro modo senza previa autorizzazione scritta.

Informazioni sulla garanzia

Questo prodotto è coperto da una garanzia limitata.

Per i dettagli sulla garanzia, visitare BoseProfessional.com/Warranty.

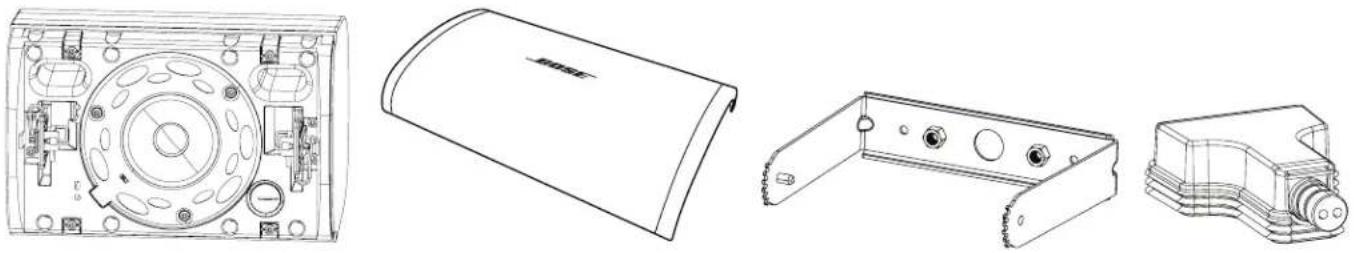

Contenuto della confezione

2 pz. 2 pz. 2 pz. 2 pz.

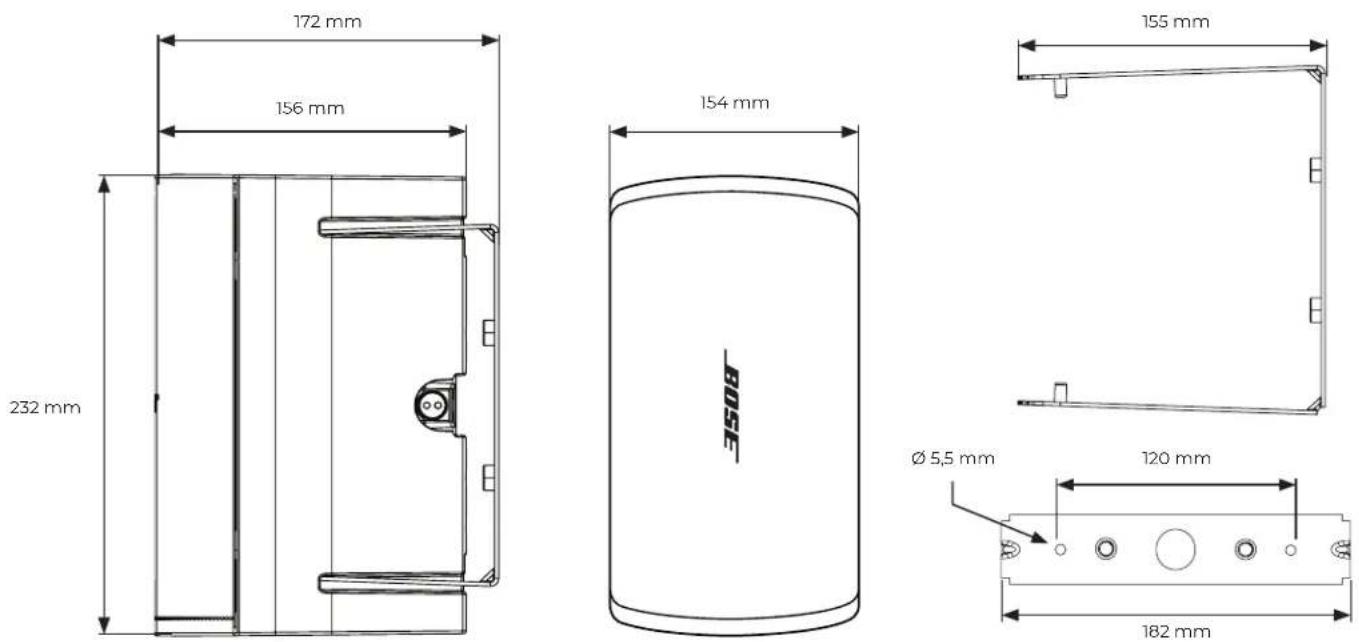

Dimensioni del prodotto

Specifiche tecniche

Per ulteriori specifiche, consultare la scheda tecnica del diffusore DesignMax DM3SE all'indirizzo BoseProfessional.com.

Caratteristiche fisiche
Dimensioni del prodotto Altezza: 232 mm
	Larghezza: 154 mm
	Profondità: 156 mm
Peso netto del diffusore con griglia e staffa (singolo)	2,8 kg
Peso di spedizione (coppia)	7,2 kg

Informazioni importanti sull'installazione

È responsabilità dell'installatore assicurare che l'installazione dei diffusori e del sistema di montaggio venga eseguita in conformità con le normative vigenti, compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni all'autorità locale preposta.

È responsabilità dell'installatore garantire un'installazione sicura del diffusore.

Un'installazione non corretta del diffusore può causare danni materiali e gravi lesioni alle persone.

Il prodotto non deve essere installato né utilizzato in aree di servizio o intrattenimento vicine all'acqua (ad es. piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi e piste di pattinaggio al chiuso).

I componenti per il fissaggio del diffusore alla superficie di montaggio non sono in dotazione. Rivolgersi a un muratore professionista per individuare i componenti di fissaggio corretti, prima di installare il diffusore.

Non ostruire le aperture di ventilazione. Installare il prodotto in conformità con le istruzioni fornite dal produttore.

Non installare in prossimità di fonti di calore, quali termosifoni, radiatori, stufe o altri apparecchi (compresi gli amplificatori) che generino calore,

Non eseguire l'installazione su superfici non sufficientemente robuste o dietro le quali si nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni icrauliche. In caso di dubbi durante l'installazione della staffa, contattare un installatore professionista. Verificare che la staffa sia installata in accordo ai parametri costruttivi locali.

Evitare di esporre il diffusore o i suoi componenti di montaggio a sostanze chimiche non specificate da Bose Professional, inclusi a titolo esemplificativo lubrificanti e detergenti, spray per contatti e altri solventi a base di idrocarburi. L'esposizione a tali sostanze può danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta.

Opzioni di installazione

1

2

3

Opzioni ed accessori di installazione

① Staffa di fissaggio (in dotazione)
② DMSBRKT Staffa per orientamento pan-and-tilt (opzionale, solo per interni)
③ Surface-Mount Pan and Tilt Bracket (opzionale)
4 Staffa per fissaggio a soffitto CMBS2 (opzionale, solo per interni)
⑤ Pole Mount Bracket (opzionale)

Ingresso singolo Ingresso e uscita Ampia apertura

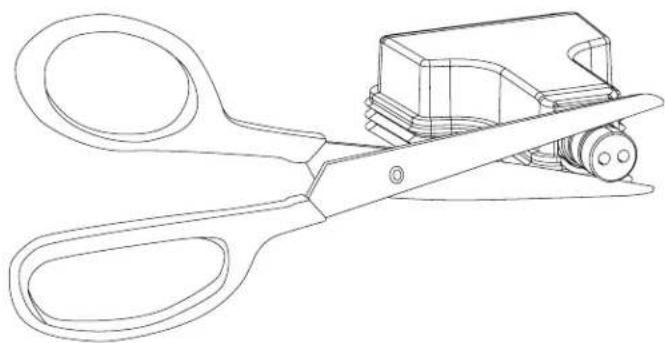

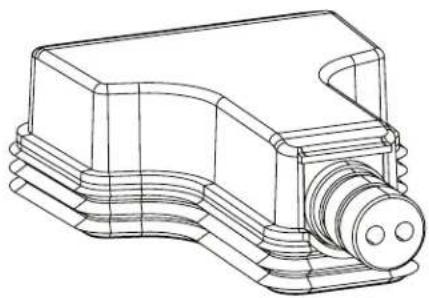

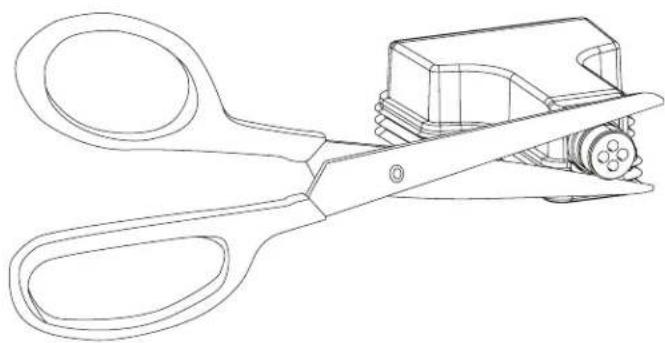

Preparazione della cover di protezione degli ingressi resistente agli agenti atmosferici

La cover di protezione degli ingressi resistente agli agenti atmosferici è progettata per tre diversi tipi di cablaggio (vedere sopra). Per adattare la configurazione della cover di protezione degli ingressi al tipo di cablaggio in uso, tagliare il tubo protettivo in gomma lungo la perforazione.

Nota: le applicazioni solo per interni non richiedono l'uso della cover di protezione degli ingressi.

Nota: se il diffusore viene installato con il tubo protettivo in gomma rivolto verso l'alto, è responsabilità dell'installatore sigillarlo per prevenire penetrazioni di acqua nel connettore Euroblock.

Nota: se viene utilizzata la configurazione con tubo protettivo in gomma aperto, è responsabilità dell'installatore sigillarlo per prevenire penetrazioni di acqua nel connettore Euroblock.

Cablaggio del diffusore

Diametro dei cablaggi

Il diffusore DesignMax DM3SE è concepito esclusivamente per l'impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm ^2 ) e 14 AWG (2,1 mm ^2 ).

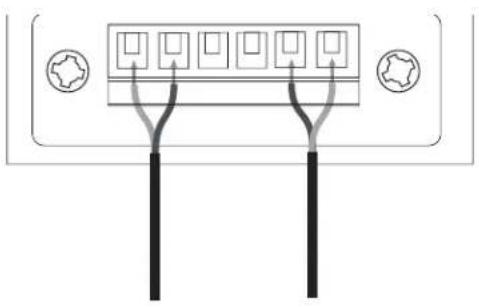

Schemi di collegamento

Scoprire 6 mm di filo non rivestito da collegare ai terminali.

Nota: il diffusore non è certificato per l'utilizzo con un tubo protettivo rigido. Il diffusore può essere utilizzato con connessioni di cablaggio o tubi protettivi flessibili.

70 V/100 V 8 Ω

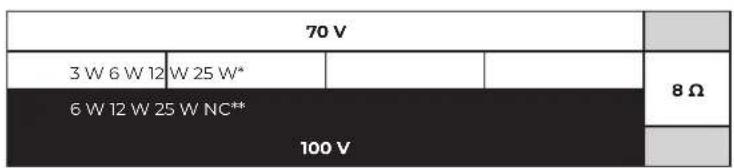

Impostazioni del diffusore

** NC: nessuna connessione (non utilizzare)* Impostazioni di fa

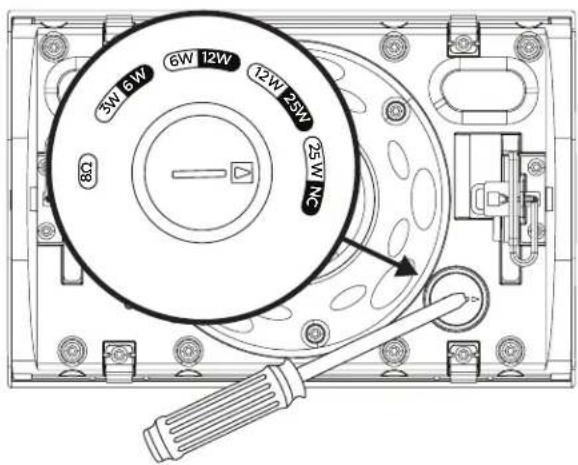

Impostazione potenza del trasformatore

Selezionare la potenza ruotando il potenziometro tramite un cacciavite a testa piatta.

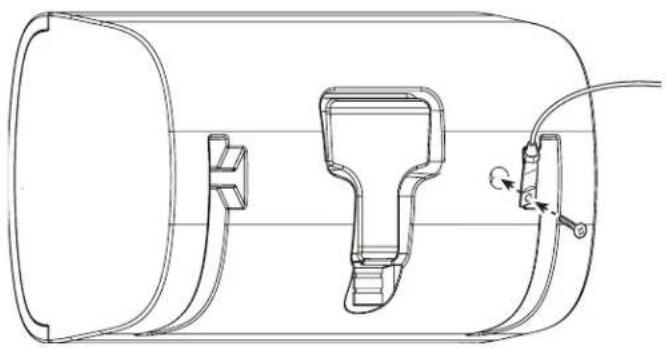

Uso di un cavo di sicurezza

Alcune normative edilizie regionali richiedono l'impiego di un secondo metodo di fissaggio dei diffusori alle strutture di supporto, allo scopo di garantire una maggior sicurezza. Scegliere posizione, metodo e accessori di fissaggio conformi alle normative edilizie locali.

È possibile collegare un cavo di sicurezza al diffusore utilizzando l'inserto filettato sul retro del cabinet.

L'inserto è dimensionato per una vite MG (non inclusa) con una profondità di 12 mm.

Orientamento del diffusore

Scegliere l'orientamento del diffusore più adatto all'impianto.

① Orizzontale
2 Verticale

1

Nota: l'installazione in prossimità di piani di cottura dove il diffusore possa essere direttamente esposto a oli alimentari, come ad esempio in cucine commerciali, può ridurre le prestazioni o la funzionalità del diffusore.

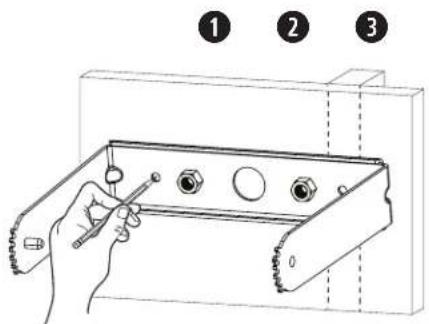

Installazione della staffa

Nota: durante la scelta della posizione di installazione, almeno uno dei punti di aggancio della staffa di montaggio deve essere fissato a una struttura portante. I punti di aggancio non fissati a una struttura portante devono essere fissati utilizzando componenti appropriati per l'installazione. Scegliere dispositivi di fissaggio conformi a tutti i requisiti e tutte le normative per l'edilizia in vigore a livello locale.

Nota: scegliere dispositivi di fissaggio appropriati per sostenere il peso del diffusore (2,8 kg).

1. Contrassegnare la posizione dei fori.
2. Praticare due fori (dimensionati per i dispositivi di fissaggio appropriati) nella parete.
3. Fissare la staffa alla parete con due viti (non in dotazione). Nota: utilizzare viti in formato M5 o 10.

Cablaggio del connettore

1. Far passare i cavi attraverso il foro centrale della staffa.
2. Rimuovere il connettore dal diffusore.
3. Per le installazioni in esterni, inserire i fili attraverso la parte inferiore della cover di protezione degli ingressi. Vedere Preparazione della cover di protezione degli ingressi resistente agli agenti atmosferici a pagina 32.
4. Cablare il connettore. Per informazioni sul cablaggio, vedere Cablaggio del diffusore a pag. 33.

1

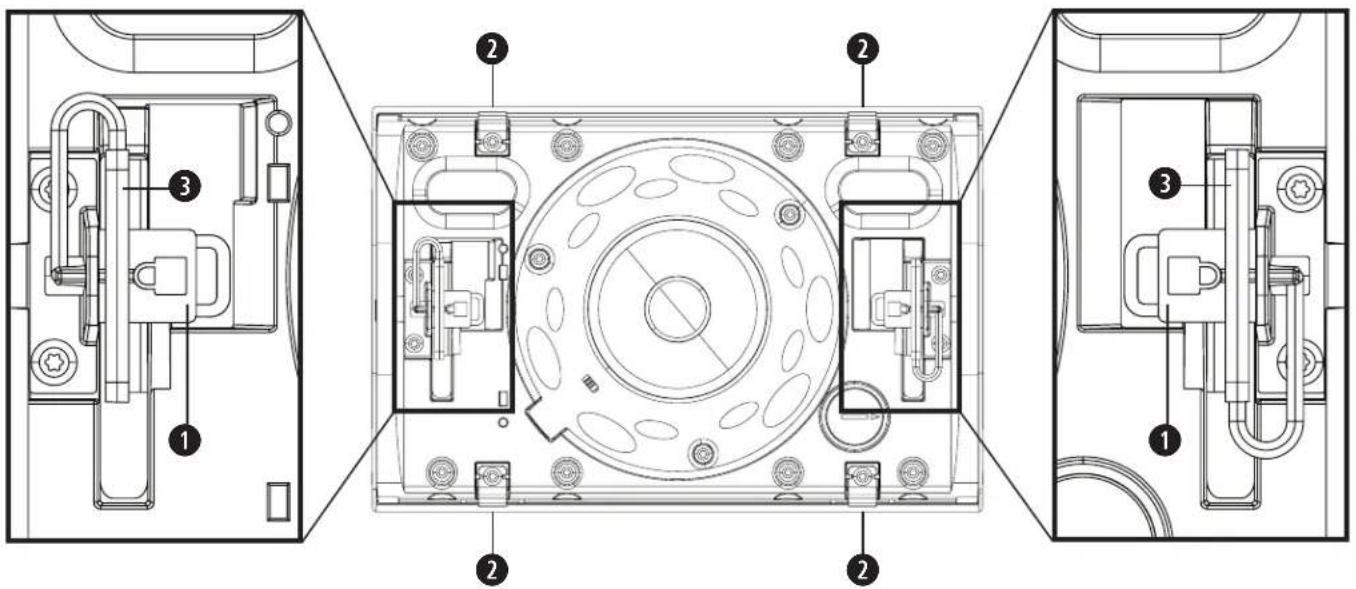

Informazioni importanti sul montaggio

① Linguette di bloccaggio della staffa: da usare per bloccare il diffusore all'inclinazione desiderata.
② Linguette di rilascio della griglia: da usare per fissare la griglia al diffusore.
3 Forcelle di bloccaggio: da usare per fissare il diffusore alla staffa di montaggio.
4 Etichette angolari (sulla staffa): identificano la posizione dell'angolo desiderato.

4

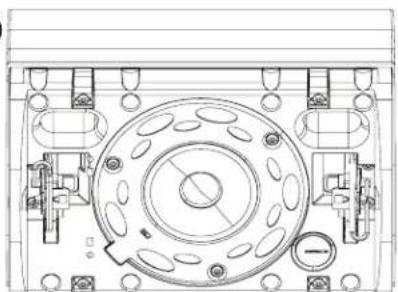

Installazione del diffusore

AVVERTENZA: la mancata osservanza delle seguenti istruzioni può causare condizioni di fissaggio non sicure, con conseguenti rischi di caduta.

1. Rimuovere le forcelle di bloccaggio dalle relative linguette. Non estrarre gli attacchi della forcella di bloccaggio dal diffusore.
2. Agganciare il diffusore alla staffa, regolarne l'inclinazione a 45º e bloccare le linguette in posizione.
3. Fissare il connettore cablato al diffusore.
4. Per le installazioni in esterni, posizionare la cover di protezione degli ingressi sul connettore e premerla con decisione contro il diffusore per assicurarne la tenuta. Vedere Preparazione della cover di protezione degli ingressi resistente agli agenti atmosferici a pagina 32.
5. Sbloccare le linguette e regolare l'inclinazione del diffusore all'angolo desiderato. Il peso del diffusore deve essere sostenuto mentre se ne regola l'inclinazione. Nota: l'inclinazione del diffusore è regolabile o 0°, 15°, 30° o 45°.
6. Bloccare le linguette in posizione.
7. Premere le forcelle di bloccaggio sulle relative linguette fino ad inserire completamente le linguette nelle forcelle.

2

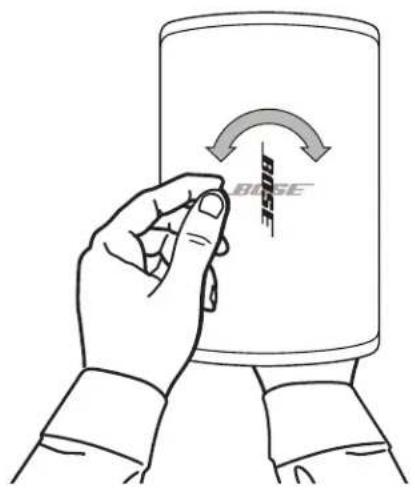

Regolazione del logo

È possibile ruotare il logo Bose per allinearlo in base all'orientamento del diffusore. Premere il pulsante sul retro della griglia con una mano. Ruotare il logo con l'altra mano. Il logo può ruotare in senso orario o antiorario.

Nota: premere il pulsante verso l'interno solo se si desidera rimuovere il logo.

Rimozione della griglia

Su entrambi i lati della griglia sono presenti due piccole aperture (1). Lungo il lato del diffusore con le fessure per la staffa, inserire un piccolo attrezzo piatto nelle aperture della griglia per sganciare le linguette di rilascio. Separare la griglia dal diffusore.

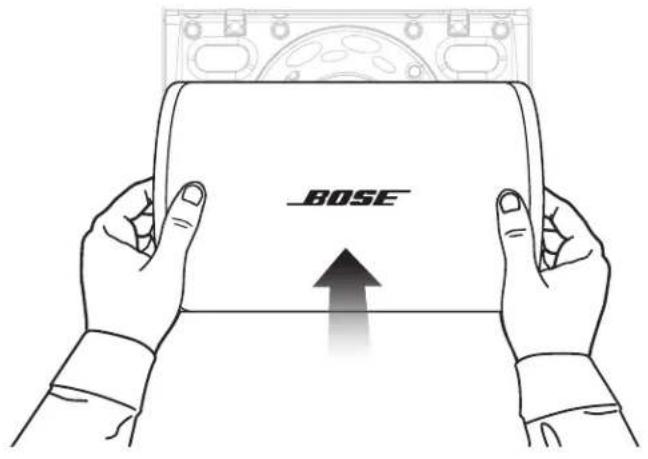

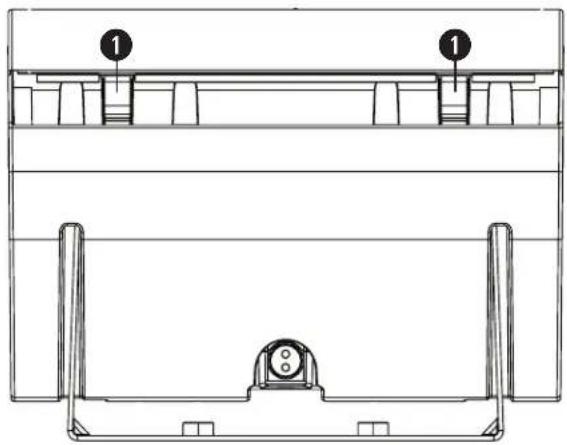

Fissaggio della griglia

Posizionare la griglia sulla parte anteriore del diffusore e spingerla con decisione fino a fissarla in posizione.

Conformità alle norme di sicurezza

Il diffusore DesignMax DM3SE ha superato i test ai quali è stato sottoposto, risultando conforme alle specifiche e alle applicazioni indicate di seguito:

Conforme alle specifiche ANSI/UL 1480A-2016, Diffusori per uso professionale e commerciale e di sicurezza

Utilizzo generico - UL Categoria UEAY, Numero file S36835

Il modello DesignMax DM3SE è adatto per l'uso in esterni anche in presenza di umidità

Adatto per l'installazione mediante metodi di cablaggio Classe 1, Classe 2 o Classe 3 in conformità a NFPA 70, National Electrical Code, 2017, Articolo 640

Il diffusore DesignMax DM3SE è stato progettato in conformità ai requisiti previsti dalle seguenti normative europee relative ai sistemi combinati:

Collaudato in conformità a IEC60268-5, 2007
