Produkttype	Profesjonell høyttaler
Merke	Bose
Modell	DesignMax DM3SE
Mål (H x B x D)	232 x 154 x 156 mm
Nettovekt (enhet)	2,8 kg
Bruttovekt (par)	7,2 kg
Inngangsspenning	70 V / 100 V
Impedans	8 Ω
Effekt (70 V)	3 W / 6 W / 12 W / 25 W
Effekt (100 V)	6 W / 12 W / 25 W
Bruk	Innendørs og utendørs (fuktige miljøer)
Monteringsalternativer	Veggbrakett inkludert, justerbar vinkel 0° til 45°
Tilleggsutstyr	Dreibrakett DMSBRKT, takbrakett CMBS2, stolpebrakett, osv.
Tilkobling	Euroblock 4-pins
Kompatibel kabel	18 til 14 AWG
Grill	Avtakbar, roterbar logo
Sikkerhet	Installasjon av profesjonell, sikkerhetskabel (M6-skrue)
Vedlikehold	Rengjør kun med tørr klut
Garanti	Begrenset garanti (se nettside)
Samsvar	UL 1480A, IEC 60268-5, EU, UKCA
Reparerbarhet	Overlat til autorisert fagperson

Ofte stilte spørsmål - DesignMax DM3SE BOSE

Hvordan installerer jeg veggbraketten?

Marker borehullene, bor to hull og fest braketten med M5-skruer eller størrelse 10 (følger ikke med). Sørg for at minst ett festepunkt er i en bærende struktur. Fest deretter høyttaleren til braketten og juster helningsvinkelen (0°, 15°, 30° eller 45°). Lås tappene og sett inn låsegaflene.

Hvilken effekt skal jeg velge for 70V- eller 100V-linjer?

DesignMax DM3SE høyttaleren har flere transformatorinnstillingsmuligheter: for 70V kan du velge 3W, 6W, 12W eller 25W; for 100V er alternativene 6W, 12W eller 25W. Bruk en flat skrutrekker til å vri innstillingsbryteren og velge ønsket effekt.

Kan jeg bruke denne høyttaleren utendørs?

Ja, DesignMax DM3SE er designet for utendørs bruk i fuktige miljøer. Den leveres med et værbestandig deksel for inngangene. Sørg for å tette Euroblock-kontakten skikkelig ved utendørs installasjon.

Hvordan roterer jeg Bose-logoen?

Bose-logoen kan roteres for å justeres med høyttalerens orientering. Trykk på knappen på baksiden av grillen med én hånd, og roter logoen med den andre hånden med eller mot klokken. Ikke trykk knappen innover med mindre du vil fjerne logoen.

Hvilken type kabel skal jeg bruke?

DesignMax DM3SE er designet for kabler fra 18 AWG (0,8 mm²) til 14 AWG (2,1 mm²). Strip ledningene 6 mm for tilkobling til Euroblock-terminalene. Høyttaleren er ikke egnet for stiv rørføring, kun fleksibel rørføring eller direkte kabling.

Hvordan rengjør jeg høyttaleren?

Rengjør kun med tørr klut. Ikke bruk såpe, vaskemiddel, mineralolje, alkohol eller andre kjemikalier. Ikke utsett høyttaleren for smøremidler, kontaktrengjøringsmidler eller løsemidler basert på hydrokarboner, da dette kan skade plasten.

Hvilke tilbehør er tilgjengelig for montering?

I tillegg til den medfølgende veggbraketten, kan du bruke følgende tilbehør: dreibrakett DMSBRKT (kun innendørs), takbrakett CMBS2 (innendørs), pan & tilt brakett og stolpebrakett. Se databladet på BoseProfessional.com for mer informasjon.

Hvordan kobler jeg Euroblock-kontakten?

Fjern kontakten fra høyttaleren. Før ledningene gjennom den sentrale åpningen på braketten (eller gjennom bunnen av værdekselet for utendørs). Strip ledningene 6 mm, sett dem inn i de riktige terminalene (+, -/COM osv.) og stram skruene. Se koblingsskjemaet i håndboken for 70V/100V og 8Ω konfigurasjoner.

Hvordan justerer jeg helningsvinkelen?

Etter å ha festet høyttaleren til braketten, lås opp låsetappene, vipp høyttaleren til ønsket vinkel (0°, 15°, 30° eller 45°), og lås deretter tappene. Sørg for å støtte høyttalerens vekt under operasjonen. Skyv deretter inn låsegaflene for å sikre vinkelen.

Hva gjør jeg hvis det er et problem med høyttaleren?

Ikke prøv å reparere høyttaleren selv. Overlat all vedlikehold til et servicesenter, installatør eller forhandler som er autorisert av Bose Professional. Se den begrensede garantien på BoseProfessional.com/Warranty og kontakt support via nettsiden.

BRUKSANVISNING DesignMax DM3SE BOSE

Les og ta vare på alle sikkerhets- og bruksinstruksjoner.

Dette produktet skal bare monteres av profesjonelle montører! Formålet med dette dokumentet er å gi profesjonelle montører grunnleggende monterings- og sikkerhetsveiledning for dette produktet i typiske fastmonteringssystemer. Les dette dokumentet og alle sikkerhetsadvarsler før du starter monteringen.

Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose Professional eller finne en forhandler eller distributør i nærheten, går du til BoseProfessional.com.

1. Les disse instruksjonene.
2. Ta vare på disse instruksjonene.
3. Ta hensyn til alle advarsler.
4. Følg alle instruksjoner.
5. Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.
6. Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre apparater (inkludert forsterkere) som produserer varme.
7. Bare bruk fester/tilbehør som er angitt av produsenten.

ADVARSLER/FORHOLDSREGLER

Dette produktet inneholder magnetisk materiale. Kontakt lege hvis du vil finne ut om dette kan påvirke implantert medisinsk utstyr.

• Det er montørens ansvar å bruke et støttesystem som har tilstrekkelig motstand mot vind for å sarnsvare med gjeldende forskrifter og standarder.
• Alle Bose Professional-produkter må monteres i henhold til bransjeforskrifter og lokale og nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette produktet.
• Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).
• Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere påliteligheten til alle monteringsmetodene de bruker. Takmonterte høyttalere skal bare monteres av profesjonelle montører med kunnskap om det riktige utstyret og trygge monteringsteknikker.
• Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter bak seg, for eksempel elektriske kabler eller rør. Kontakt en kvalifisert montør hvis du er usikker på hvordan braketten skal monteres. Sørg for at braketten er montert i henhold til lokale byggeforskrifter.
• Bruk bare utstyret og tilbehøret som følger med, eller som er spesifisert av Bose Professional for bruk med DesignMax DM3SE-høyttalere. Jermvare for å feste høyttaleren til overflaten er ikke inkludert. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du se produktets tekniske dataark på BoseProfessional.com.
• Hold produktet unna ild og andre varmekilder. Ikke plasser kilder til bar ild, for eksempel tente stearinlys, på eller nær produktet.
• Ikke foreta uautoriserte endringer på dette produktet.
• DesignMax DM3SE-veggmonteringsbraketten kan kun brukes med DM3SE-modellen.
• Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er spesifisert av Bose Professional, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler, kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at høyttaleren faller ned.
• Bruk bare en tørr klut når du skal rengjøre høyttalerne. Ikke bruk såpe, vaskemiddel, mineralolje, alkohol eller andre rengjøringsmidler eller kjemikalier når du rengjør høyttaleren.

Informasjon om forskrifter

Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den fullstendige samsvarserklæringen på: www.Bose.com/compliance.

Dette produktet er i samsvar med alle gjeldende bestemmelser om elektromagnetisk kompatibilitet for 2016 og alle andre gjeldende bestemmelser i Storbritannia. Den fullstendige samsvarserklæringen finner du på www.Bose.com/compliance

Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall, og at det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig håndtering og gjenvinning bidrar til å beskytte naturressurser, helse og miljø. Hvis du vil ha mer informasjon om avfallshåndtering og resirkulering av dette produktet, kontakter du de lokale myndighetene, avfallsorganisasjonen eller butikken hvor du kjøpte dette produktet.

Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret: 7 er 2007 eller 2017.

©2024 Transom Post OpCo LLC. Ingen del av dette arbeidet kan bli reprodusert, endret, distribuert eller på annen måte brukt uten skriftlig tillatelse på forhånd.

Garantiinformasjon

Dette produktet er dekket av en begrenset garanti.

Hvis du vil ha informasjon om garanti, går du til BoseProfessional.com/Warranty.

Produktklassifisering:

Inngangsspenning: 70/100 V

Impedans: 8 Ω, 25 W

Strøm eller effekt: (70 V): 3 W, 6 W, 12 W, 25 W, (100 V): 6 W, 12 W, 25 W

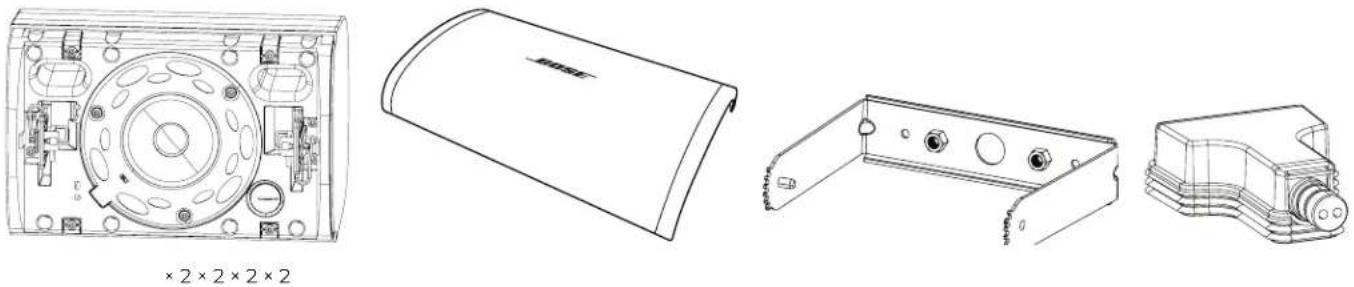

Innhold i pakken

×2×2×2×2

Produktmål

Tekniske spesifikasjoner

Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket for DesignMax DM3SE på BoseProfessional.com.

Fysisk

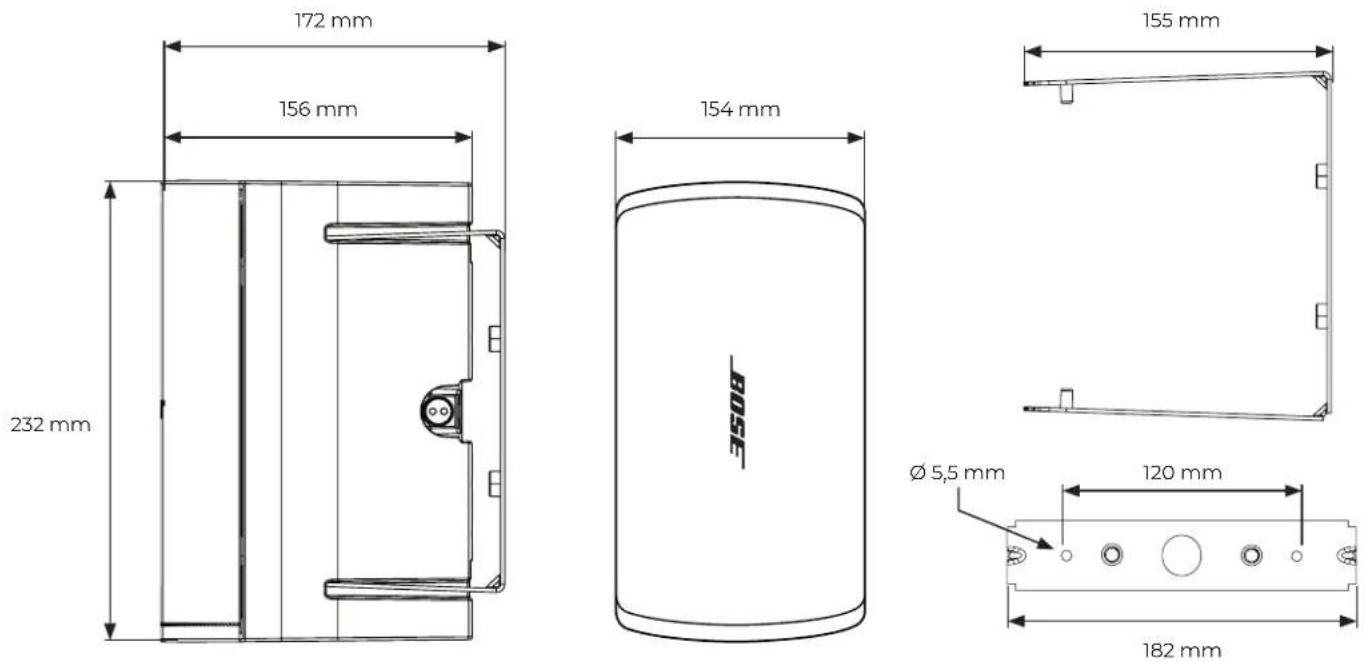

Produktmål Høyde: 232 mm
	Bredde: 154 mm
	Dybde: 156 mm
Nettovekt, Høyttaler med grill og brakett (enkel)	2,8 kg
Forsendelsesvekt (par) 7,2 kg

Viktig informasjon om montering

Det er montørens ansvar å sikre at monteringen av høyttaleme og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsmyndighet før du monterer dette produktet.
Montøren har ansvaret for at høyttaleren er sikkert montert. Hvis høyttaleren ikke er montert på riktig måte, kan dette forårsake skade og død.
Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert, men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp, badstuer, damprom og innendørs skøytebaner).
Enheten for å feste høyttaleren til monteringsoverflaten er ikke inkludert. Kontakt en fagperson for å finne riktig jernvare til montering før høyttaleren installeres.
Ikke blokker ventilasjonsåpninger. Plasser i henhold til produsentens instruksjoner.
Ikke plasser produktet nær varmekilder som radiatorer, ventilasjonsgitter, ovner eller andre apparater (inkludert forsterkere) som produserer varme.
Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter bak seg, for eksempel elektriske kabler eller rør. Kontakt en kvalifisert monter hvis du er usikker på hvordan braketten skal monteres. Sørg for at braketten er montert i henhold til lokale byggeforskrifter.
Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er speslifisert av Bose Professional, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler, kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at høyttaleren faller ned.

Monteringsalternativer

Monteringsalternativer og tilbehør

① Monteringsbrakett (inkludert)
② DMSBRKT vippebrakett (tilleggsutstyr; kun til innendørsbruk)
③ Surface-Mount Pan and Tilt Bracket (valgfritt)
4 CMBS2 takmonteringsbrakett (valgfri; kun for bruk innendørs)
⑤ Pole Mount Bracket (valgfritt)

Enkel inngang Inngang og utgang Helt åpen

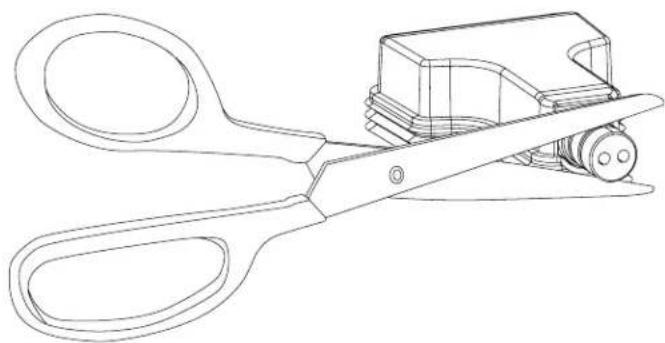

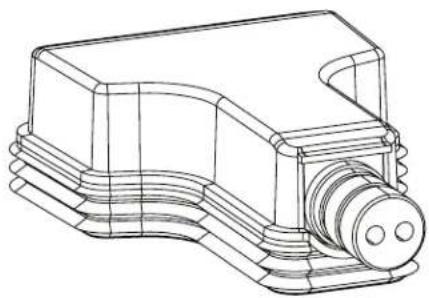

Klargjøre det værbestandige trekket til inngangen

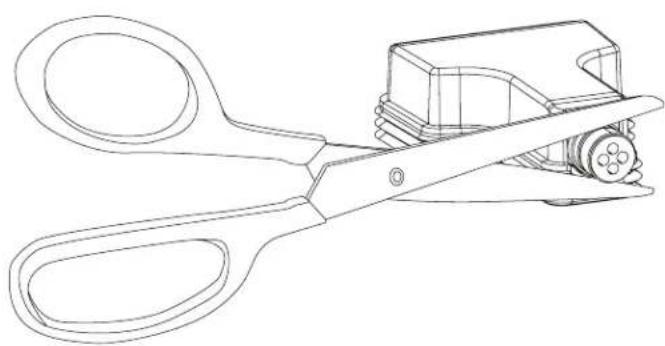

Det værbestandige trekket til inngangen er utformet for tre forskjellige ledningsoppsett (se ovenfor) Hvis du vil endre oppsettet av trekket til inngangen for å støtte ledningsoppsettet ditt, kan du skjære langs perforeringen på gummirøret.

Merk: Ved innendørsbruk trenger du ikke trekket til inngangen.

Merk: Hvis du installerer høyttaleren med gummirøret vendt oppover, er det montørens ansvar å forsegle mot vanninntrenging i Euroblock-kontakten.

Merk: Hvis du bruke det åpne gummirøroppsettet, er det montørens ansvar å forsegle mot vanninntrenging i Euroblockkontakten.

Kable høyttaleren

Kabeldiameter

DesignMax DM3SE-høyttaleren er utformet for å fungere kun med kabler på mellom 18 AWG (0,8 mm²) til 14 AWG (2,1 mm²).

Koblingsdiagrammer

Eksponer seks millimeter av ledningen for å feste til terminalene.

Høyttalerinnstillinger

** NC: Ingen tilkobling (ikke bruk)* Fabrikkstandard

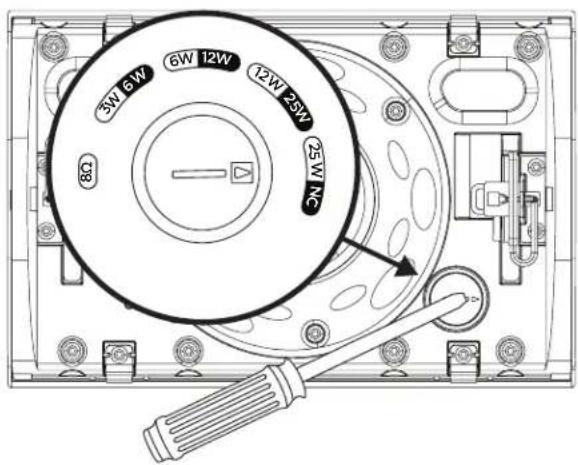

Innstilling av omformerkontakt

Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.

Noen regionale byggeforskrifter krever at du sikrer høyttalerne ytterligere ved hjelp av en sekundær sikringsmetode. Velg monteringssted, -metode- og -utstyr som samsvarer med lokale byggeforskrifter og bestemmelser.

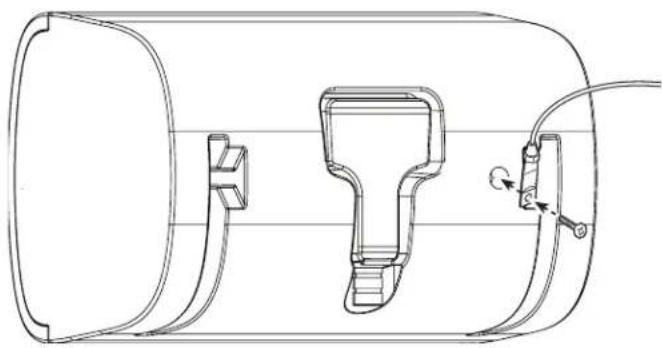

En sikkerhetskabel kan festes til høyttaleren ved å bruke låsgjengen bak på høyttaleren.

Låsgjengen kan brukes med en M6-skrue (ikke inkludert) med en dybde på 12 millimeter.

Velg høyttalerretningen som passer best til monteringen din.

1 Horizontal
② Vertikal

Merk: Montering på steder hvor høyttaleren kan komme i kontakt med matolje, for eksempel på storkjøkken, kan redusere ytelsen eller funksjonaliteten til høyttaleren.

Montere braketten

Merk: Velg egnede festeanordninger som støtter vekten til høyttalerne (2,8 kg).

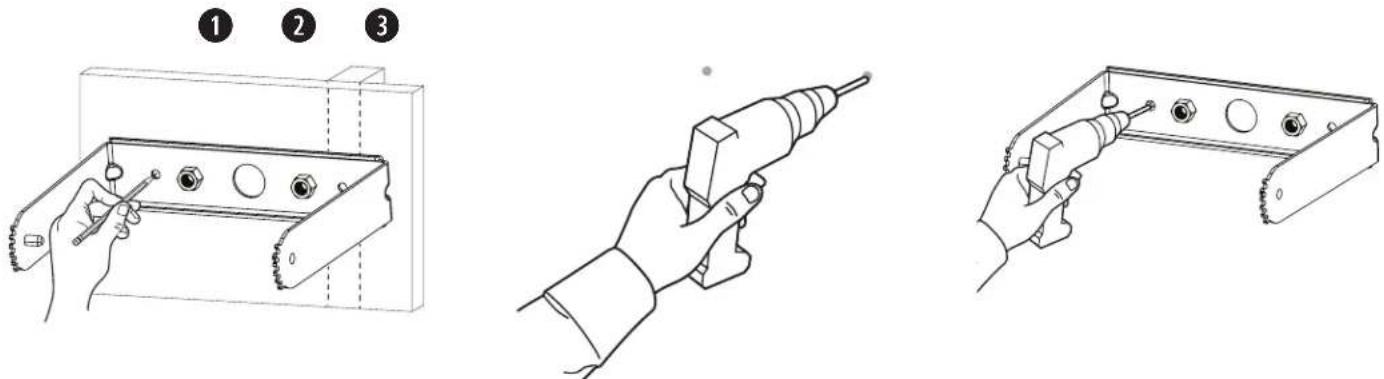

1. Marker borehull.
2. Bor to hull (i egnet størrelse til festeanordninger) i veggen.
3. Fest braketten til veggen med to skruer (ikke inkludert). Merk: Bruk M5-skruer eller #10-skruer.

1. Trekk ledningene gjennom hullet i midten av braketten.
2. Fjern kontakten fra høyttaleren.
3. Før ledningene gjennom bunnen av trekket til inngangen for monteringer utendørs. Se Klargjøre det værbestandige trekket til inngangen på side 46.
4. Sett ledningene i kontakten. Hvis du vil ha mer informasjon om kabling, kan du se Kable høyttaleren på side 47.

Viktig informasjon om montering

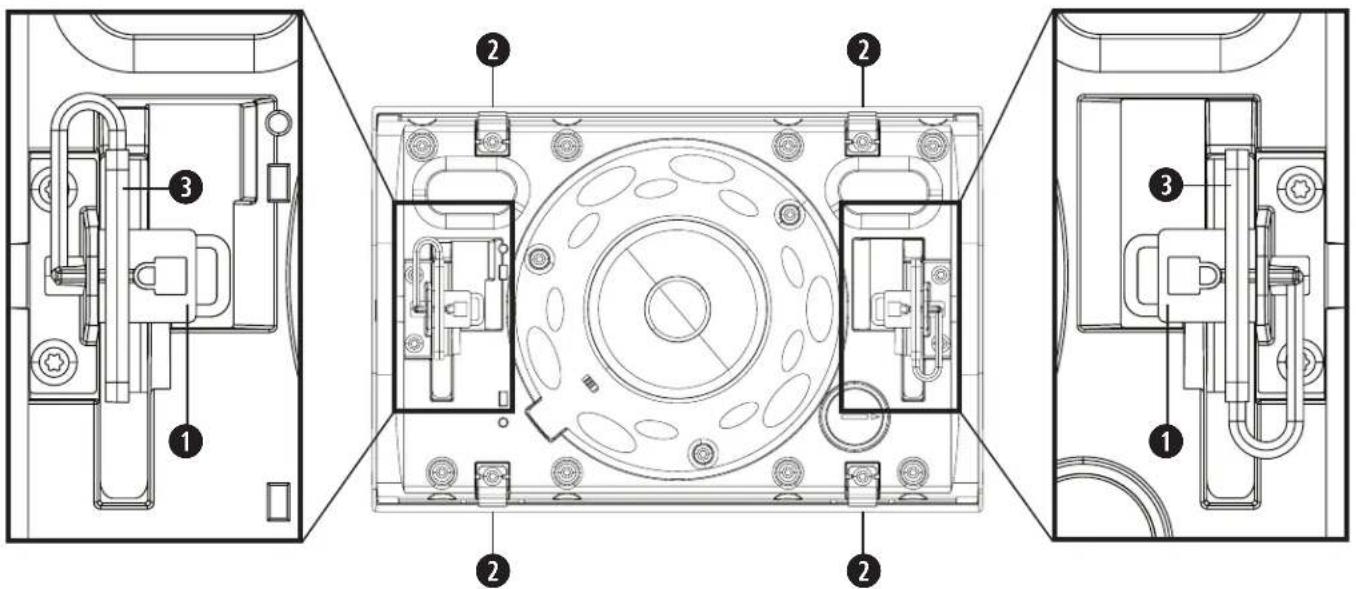

① Tappelåser til brakett: Brukes til å feste høyttalervinkelen.
② Utløsingstapper til grill: Brukes til å feste grillen til høyttaleren.
3 Låsegafler: Brukes til å feste høyttaleren til monteringsbraketten.
④ Retningsmerker (på brakett): Finn retningsvinkelen du foretrekker.

Montering av høyttaleren

ADVARSEL: Hvis du ikke følger trinnene nedenfor, kan du få en utrygg montering, som kan føre til at høyttaleren faller ned.

1. Fjern läsegaflene fra läsetappene. Sørg for ikke å dra läsegaffeltrådene ut av høyttaleren.

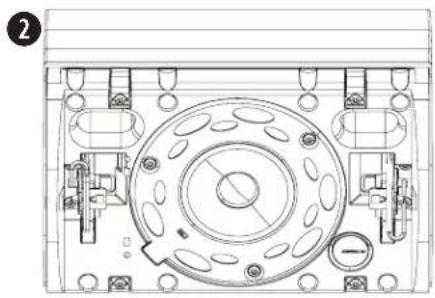

2. Fest høyttaleren til braketten, juster høyttaleren 45°, og lås tappene på plass.
3. Fest den tilkoblede kontakten til høyttaleren.
4. For utendørsmontering plasserer du det værbestandige trekket til inngangen over kontakten og trykker det godt mot høyttaleren for å skape en tett forsegling. Se Klargjøre det værbestandige trekket til inngangen på side 46.
5. Lås opp tappene og juster høyttaleren i retningen du foretrekker. Pass på at du støtter den tunge høyttaleren mens du justerer høyttalerretningen. Merk: Retningen til høyttaleren kan justeres til 0°, 15°, 30° eller 45°.
6. Lås tappene på plass.
7. Trykk låsegaflene på låsetappene til gaflene sitter godt rundt tappene.

Du kan rotere Bose-logoen for å samsvare med høyttalerens retning. Trykk på knappen bak på grillen med én hånd. Roter logoen med den andre hånden. Logoen kan roteres med klokken eller mot klokken.

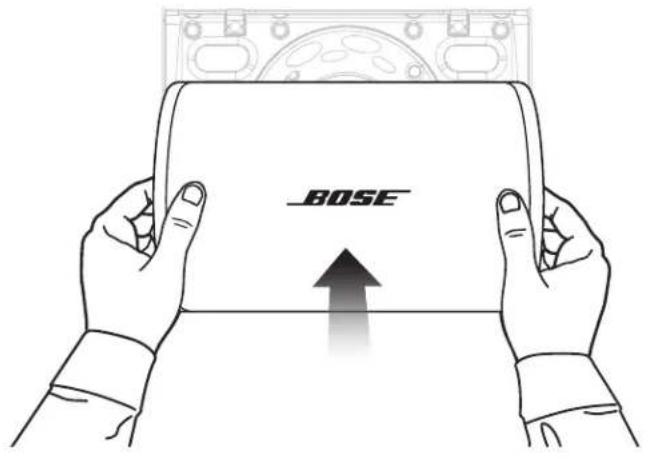

Plasser grillen over fronten til høyttaleren, og dytt den godt inn til den klikkes på plass.

Fjerne grillen

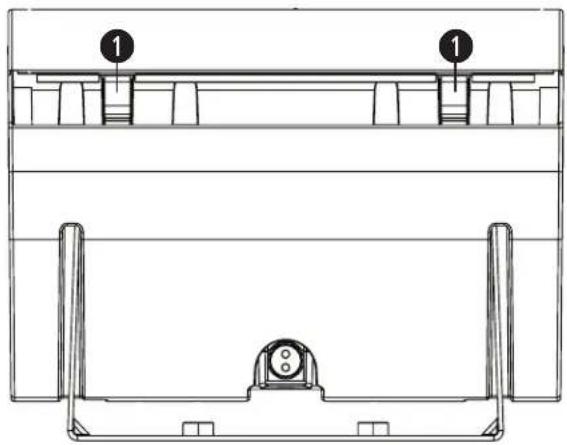

Det er to små åpninger på hver side av grillen (1). Langs siden av høyttaleren med braketsporene setter du inn et lite, flatt redskap i grillåpningene for å koble fra utløsningstappene. Dra grillen bort fra høyttaleren.

Samsvar med sikkerhet og forskrifter

DesignMax DM3SE-høyttaleren har bestått tester og samsvarer med følgende spesifikasjoner og bruksområder:

Oppført i ANSI/UL 1480A-2016, høyttalere for profesjonell kommersiell bruk og sikkerhetsformål

Generell bruk – UL kategori UEAY, filnummer S36835

DesignMax DM3SE passer til utendørsbruk i våte områder

Kan brukes til montering ved hjelp av kabelmetoder i klasse 1, klasse 2 eller klasse 3, i samsvar med NFPA 70, National Electrical Code, 2017, artikkel 640

DesignMax DM3SE-høyttaleren er utformet i henhold til kravene som er definert i følgende europeiske forskrifter for kombinasjonssystemer:

Testet i samsvar med IEC60268-5, 2007
