DesignMax DM3SE - Lautsprecher BOSE - Kostenlose Bedienungsanleitung

Produkttyp	Professioneller Lautsprecher
Marke	Bose
Modell	DesignMax DM3SE
Abmessungen (H x B x T)	232 x 154 x 156 mm
Nettogewicht (Einzel)	2,8 kg
Bruttogewicht (Paar)	7,2 kg
Eingangsspannung	70 V / 100 V
Impedanz	8 Ω
Leistung (70 V)	3 W / 6 W / 12 W / 25 W
Leistung (100 V)	6 W / 12 W / 25 W
Einsatzbereich	Innen- und Außenbereich (feuchte Umgebungen)
Montageoptionen	Wandhalterung inklusive, Winkel einstellbar 0° bis 45°
Optionaler Zubehör	Schwenkhalterung DMSBRKT, Deckenhalterung CMBS2, Stangenhalterung, etc.
Anschlüsse	Euroblock 4-polig
Geeignetes Kabel	18 bis 14 AWG
Gitter	Abnehmbar, drehbares Logo
Sicherheit	Montage durch Fachpersonal, Sicherheitskabel (M6-Schraube)
Pflege	Nur mit trockenem Tuch reinigen
Garantie	Eingeschränkte Garantie (siehe Website)
Konformität	UL 1480A, IEC 60268-5, EU, UKCA
Reparierbarkeit	An autorisiertes Fachpersonal übergeben

Häufig gestellte Fragen - DesignMax DM3SE BOSE

Wie installiere ich die Wandhalterung?

Markieren Sie die Bohrlöcher, bohren Sie zwei Löcher und befestigen Sie die Halterung mit M5-Schrauben oder Größe 10 (nicht im Lieferumfang). Stellen Sie sicher, dass mindestens ein Befestigungspunkt in einer tragenden Struktur sitzt. Befestigen Sie dann den Lautsprecher an der Halterung und stellen Sie den Neigungswinkel ein (0°, 15°, 30° oder 45°). Verriegeln Sie die Laschen und stecken Sie die Sicherungsklauen ein.

Welche Leistung soll ich für 70V- oder 100V-Leitungen wählen?

Der Lautsprecher DesignMax DM3SE bietet mehrere Einstellungen für den Transformatorabgriff: Für 70V können Sie 3W, 6W, 12W oder 25W wählen; für 100V sind die Optionen 6W, 12W oder 25W. Verwenden Sie einen Schlitzschraubendreher, um den Abgriff zu drehen und die gewünschte Leistung auszuwählen.

Kann ich diesen Lautsprecher im Außenbereich verwenden?

Ja, der Lautsprecher DesignMax DM3SE ist für den Außeneinsatz in feuchten Umgebungen geeignet. Er wird mit einer wetterfesten Eingangsschutzkappe geliefert. Stellen Sie sicher, dass der Euroblock-Stecker bei Außeninstallation gut abgedichtet ist.

Wie drehe ich das Bose-Logo?

Das Bose-Logo kann gedreht werden, um es an der Ausrichtung des Lautsprechers auszurichten. Drücken Sie die Taste auf der Rückseite des Gitters mit einer Hand, und drehen Sie das Logo mit der anderen Hand im Uhrzeigersinn oder gegen den Uhrzeigersinn. Drücken Sie die Taste nicht nach innen, es sei denn, Sie möchten das Logo entfernen.

Welches Kabel soll ich verwenden?

Der Lautsprecher DesignMax DM3SE ist für Kabel der Größe 18 AWG (0,8 mm²) bis 14 AWG (2,1 mm²) ausgelegt. Abisolieren Sie die Drähte auf 6 mm (1/4 Zoll), um sie an die Euroblock-Klemmen anzuschließen. Der Lautsprecher ist nicht für starre Leitungen geeignet, sondern nur für flexible Leitungen oder direkte Verkabelung.

Wie reinige ich den Lautsprecher?

Reinigen Sie nur mit einem trockenen Tuch. Verwenden Sie keine Seife, Reinigungsmittel, Mineralöl, Alkohol oder andere Chemikalien. Setzen Sie den Lautsprecher keinen Schmiermitteln, Kontaktsprays oder kohlenwasserstoffbasierten Lösungsmitteln aus, da dies das Plastik beschädigen könnte.

Welches Zubehör ist für die Montage erhältlich?

Zusätzlich zur mitgelieferten Wandhalterung können Sie optional verwenden: die Doppelgelenkhalterung DMSBRKT (nur Innenbereich), die Deckenhalterung CMBS2 (Innenbereich), die Neige- und Drehhalterung sowie die Stangenhalterung. Weitere Details finden Sie im Datenblatt auf BoseProfessional.com.

Wie verkabele ich den Euroblock-Stecker?

Entfernen Sie den Stecker vom Lautsprecher. Führen Sie die Kabel durch die mittlere Öffnung der Halterung (oder von unten durch die Schutzkappe für den Außenbereich). Abisolieren Sie die Drähte auf 6 mm, stecken Sie sie in die entsprechenden Klemmen (+, -/COM, etc.) und ziehen Sie die Schrauben fest. Beachten Sie das Anschlussdiagramm in der Anleitung für die Konfigurationen 70V/100V und 8Ω.

Wie stelle ich den Neigungswinkel ein?

Nachdem Sie den Lautsprecher an der Halterung befestigt haben, entriegeln Sie die Sicherungslaschen, neigen Sie den Lautsprecher auf den gewünschten Winkel (0°, 15°, 30° oder 45°), und verriegeln Sie dann die Laschen. Achten Sie darauf, das Gewicht des Lautsprechers während des Vorgangs zu stützen. Stecken Sie dann die Sicherungsklauen ein, um den Winkel zu sichern.

Was tun bei einem Problem mit dem Lautsprecher?

Versuchen Sie nicht, den Lautsprecher selbst zu reparieren. Überlassen Sie alle Wartungsarbeiten einem autorisierten Servicecenter, Installateur oder Händler von Bose Professional. Lesen Sie die eingeschränkte Garantie auf BoseProfessional.com/Warranty und kontaktieren Sie den Support über die Website.

BEDIENUNGSANLEITUNG DesignMax DM3SE BOSE

Installationsanleitung 23

Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und bewahren Sie sie auf.

Dieses Produkt darf nur von fachkundigen Monteuren installiert werden! Dieses Dokument soll fachkundigen Monteuren grundlegende Installations- und Sicherheitsrichtlinien für dieses Produkt in typischen Festinstallationen bieten. Bitte lesen Sie dieses Dokument und alle Sicherheitshinweise vor der Installation durch.

Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparatur- und Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern oder Distributoren durchführen. Die Bose Professional Kontaktdaten für Ihr Land finden Sie auf BoseProfessional.com.

1. Lesen Sie die folgenden Anweisungen.
2. Bewahren Sie die Anweisungen auf.
3. Beachten Sie alle Wam- und Sicherheitshinweise.
4. Befolgen Sie alle Anweisungen.
5. Achten Sie darauf, dass die Lüftungsöffnungen nicht blockiert sind. Stellen Sie das Gerät nur in Übereinstimmung mit den Herstelleranweisungen auf.
6. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.
7. Verwenden Sie nur Zubehör-/Anbauteile, die vom Hersteller zugelassen sind.

WARNHINWEISE

Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt, wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten medizinischen Geräts beeinflussen kann.

• Der Monteur ist dafür verantwortlich, sicherzustellen, dass das verwendete Trägersystem über ausreichend Windlastwiderstand verfügt, um den geltenden Vorschriften und Standards zu entsprechen.
• Alle Produkte von Bose Professional müssen gemäß den örtlichen und staatlichen Vorschriften sowie gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an die zuständige abnehmende Behörde.
• Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbädem, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern und Eislaufbahnen) gedacht.
• Eine nicht ausreichend gesicherte Montage schwerer Lasten oder deren Aufhängung über Kopf kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monteur ist dafür verantwortlich, die Zuverlässigkeit der für die Anwendung verwendeten Befestigungstechniken zu prüfen. Nur fachkundige Monteure mit Wissen über sachgemäße Befestigungselemente und sichere Befestigungstechniken sollten Lautsprecher über Kopf installieren.
• Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine Einrichtungen wie strom- oder wasserführende Leitungen befinden. Wenden Sie sich im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der Montage der Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten.
• Verwenden Sie für die Montage ausschließlich die im Lieferumfang enthaltenen oder von Bose Professional für die Verwendung mit den DesignMax DM3SE Lautsprechem zugelassene Hardware und entsprechende Zubehörteile. Befestigungselemente für das Anbringen des Lautsprechers auf der Montagefläche sind nicht im Lieferumfang enthalten. Informationen zu kompatiblen Zubehör-teilen finden Sie in den technischen Datenblättern auf BoseProfessional.com.
• Halten Sie das Produkt von Feuer und Wärmequellen fern. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.
• Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor.
  • Die DesignMax DM3SE Wandhalterung ist ausschließlich für die Verwendung mit dem Lautsprechermodell DM3SE geeignet.
• Stellen Sie sicher, dass der Lautsprecher und die Montagekomponenten nicht mit chemischen Substanzen in Berührung kommen, die nicht von Bose Professional zugelassen sind. Dies umfasst unter anderem Schmiermittel, Reinigungsmittel, Kontaktspray oder andere Lösungsmittel auf Kohlenwasserstoffbasis. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststoffmaterial und infolgedessen zum Herunterfallen führen.
• Die Lautsprecher nur mit einem weichen, trockenen Tuch reinigen. Verwenden Sie zur Reinigung niemals Seife, Spülmittel, Mineralöl, Alkohol oder sonstige Reinigungsmittel oder Chemikalien.

Leistungsdaten:

Eingangsspannung: 70 V/100 V

Impedanz: 8 Ω, 25 W

Nennleistung: (70 V): 3 W, 6 W, 12 W, 25 W; (100 V): 6 W, 12 W, 25 W

Gesetzliche Hinweise

Dieses Produkt entspricht allen Anforderungen der geltenden EU-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter: www.Bose.com/compliance.

Dieses Produkt erfüllt alle geltenden Vorschriften zur elektromagnetischen Verträglichkeit 2016 und alle anderen zutreffenden UK-Richtlinien. Die vollständige Konformitätserklärung ist einsehbar unter www.Bose.com/compliance

Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf, sondern bei einer geeigneten Sammelstelle für das Recycling abgegeben werden muss. Die ordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen, die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung und zum Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.

Herstellungsdatum: Die achte Ziffer in der Seriennummer gibt das Herstellungsjahr an: „7“ ist 2007 oder 2017.

Importeur aus der EU: Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importeur aus Großbritannien: Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importeur aus Japan: Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokio | Importeur aus Australien: Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importeur aus China: Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importeur aus Mexiko: POST INTL MEXICO, S. DE R.L. DE C.V. Insurgentes Sur No. 1079, 1st Floor, Colonia Noche Buena, Benito Juárez, C.P. 03270, Mexiko-Stadt | Importeur aus den VAE: 102 A, Sama Tower Sheikh Zayed Road, Dubai, VAE

Bose ist eine Marke der Bose Corporation.

DesignMax ist eine Marke der Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden.

Garantiehinweise

Für dieses Produkt gilt eine eingeschränkte Garantie. Informationen zur Gewährleistung finden Sie unter BoseProfessional.com/Warranty.

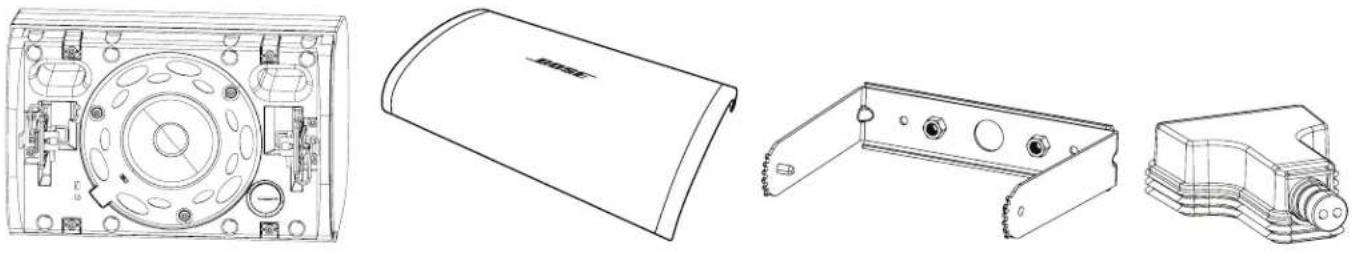

Verpackungsinhalt

×2×2×2×2

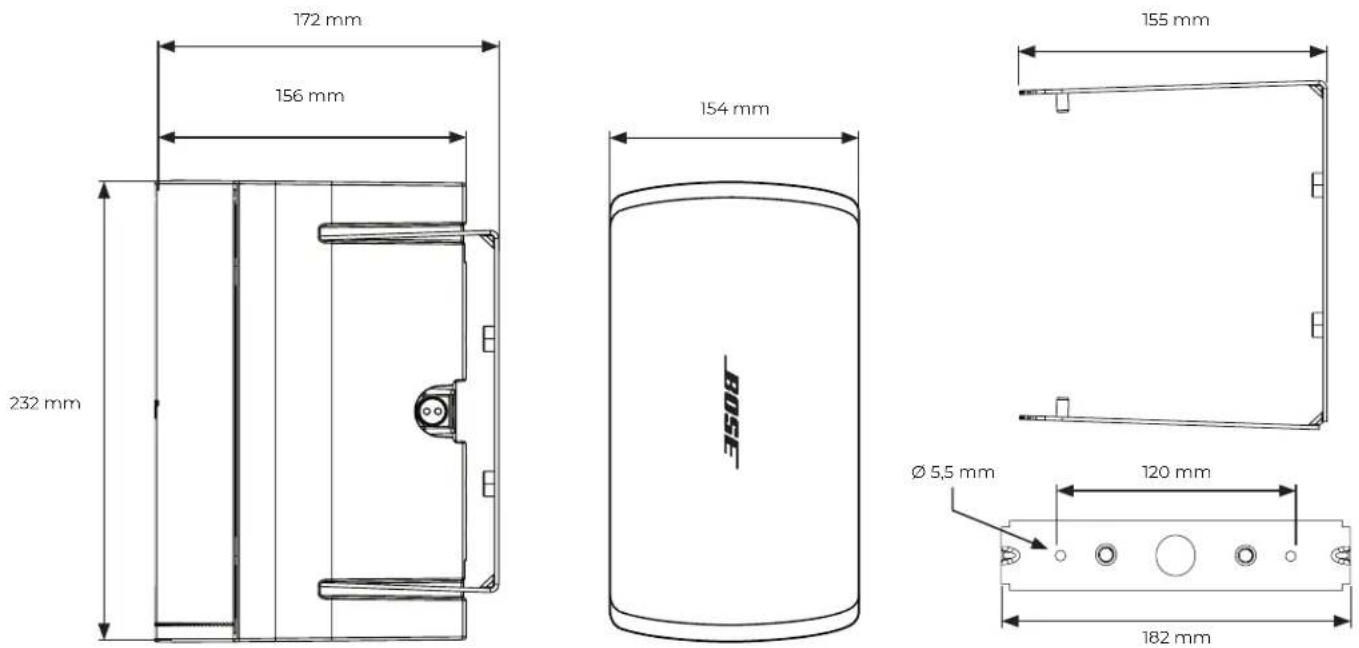

Produktabmessungen

Technische Spezifikationen

Weitere technische Spezifikationen können Sie dem technischen Datenblatt für den DesignMax DM3SE auf BoseProfessional.com entnehmen.

Material, Abmessungen, Gewicht
Produktabmessungen Höhe: 232 mm
	Breite: 154 mm
	Tiefe: 156 mm
Nettogewicht – Lautsprecher mit Abdeckgitter und Halterung (1 Stück)	2,8 kg
Versandgewicht (2 Stück) 7,2 kg

Wichtige Installationshinweise

Der Monteur ist dafür verantwortlich, sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und -bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an die zuständige abnehmende Behörde.

Die Gewährleistung der Sicherheit der Lautsprechemontage obliegt demjenigen, der den Lautsprecher anbringt. Die fehlerhafte Montage des Lautsprechers kann zu Sach- und Personenschäden bis hin zur Todesfolge führen.

Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum Beispiel Schwimmbädern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern und Eislaufbahnen) gedacht.

Werkzeuge für das Anbringen des Lautsprechers sind nicht im Lieferumfang enthalten. Fragen Sie eine Fachkraft nach den geeigneten Montagewerkzeugen, bevor Sie den Lautsprecher anbringen.

Achten Sie darauf, dass die Lüftungsöffnungen nicht blockiert sind. Stellen Sie das Gerät nur in Übereinstimmung mit den Herstelleranweisungen auf.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf, wie zum Beispiel Heizkörpern, Wärmespeichern, Öfen oder anderen Geräten (auch Verstärkem), die Wärme erzeugen.

Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine Einrichtungen wie strom- oder wasserführende Leitungen befinden. Wenden Sie sich im Zweifelsfall mit der Montage der Halterung an einen fachkundigen Monteur. Bei der Montage der Halterung ist auf die Einhaltung der örtlichen Bauvorschriften zu achten. Stellen Sie sicher, dass der Lautsprecher und die Montagekomponenten nicht mit chemischen Substanzen in Berührung kommen, die nicht von Bose Professional zugelassen sind. Dies umfasst unter anderem Schmiermittel, Reinigungsmittel, Kontaktspray oder andere Lösungsmittel auf Kohlenwasserstoffbasis. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststoffmaterial und infolgedessen zum Herunterfallen führen.

Installationsoptionen

Installationsoptionen und Montagezubehör

① Montagehalterung (im Lieferumfang enthalten)
2 DMSBRKT Wandhalter Bi-pivot (optional, nur für die Verwendung im Innenbereich)
③ Surface-Mount Pan and Tilt Bracket (optional)
4 CMBS2 Deckenhalterung (optional, nur für die Verwendung im Innenbereich)

5 Pole Mount Bracket (optional)

Einzelanschluss Ein- und Ausgang Große Öffnung

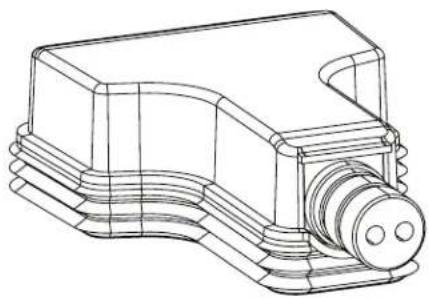

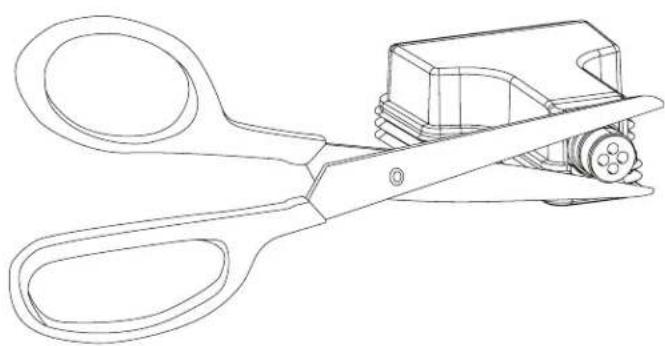

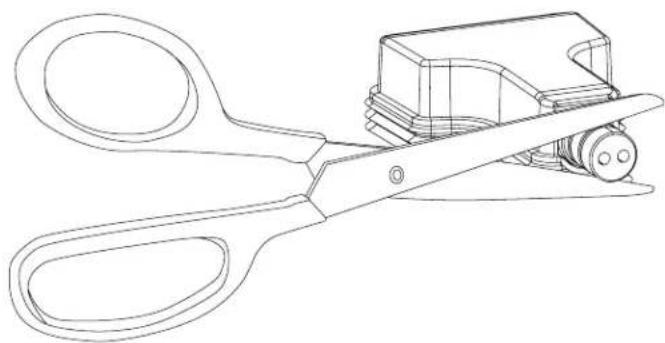

Vorbereitung der wetterbeständigen Abdeckung der Anschlüsse

Die wetterbeständige Abdeckung der Anschlüsse ist für drei verschiedene Anschlussarten geeignet (siehe oben). Um die Abdeckung an die gewünschte Anschlussart anzupassen, schneiden Sie die Gummiummantelung entlang der entsprechenden Perforation ab.

Hinweis: Bei Verwendung ausschließlich im Innenbereich ist eine Abdeckung der Anschlüsse nicht notwendig.

Hinweis: Werden die Lautsprecher so angebracht, dass die Gummiummantelung nach oben zeigt, ist der Monteur dafür verantwortlich, sie so abzudichten, dass der Euroblock-Anschluss vor eindringendem Wasser geschützt ist.

Hinweis: Wird die große Öffnung der Gummiummantelung verwendet, ist der Monteur dafür verantwortlich, sie so abzudichten, dass der Euroblock-Anschluss vor eindringendem Wasser geschützt ist.

Verkabeln des Lautsprechers

Kabeldurchmesser

Der DesignMax DM3SE Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm²) bis 14 AWG (2,1 mm²) entwickelt.

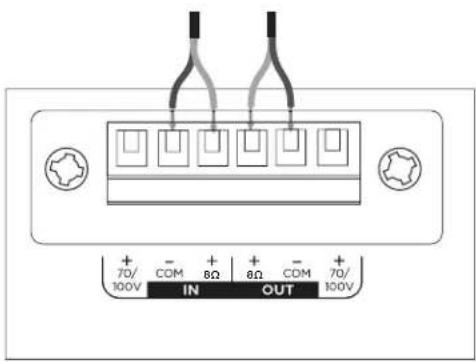

Anschlussdiagramme

Isolieren Sie einen Teil des Drahtes (6 mm) für den Anschluss an die Anschlüsse ab.

Hinweis: Der Lautsprecher ist nicht für die Verwendung mit einem Kabelschutzrohr geeignet. Der Lautsprecher ist für Kabel mit flexiblem Mantel oder Einzeldrähte vorgesehen.

Pure electrical connector diagram without any text, numbers, or symbols

70 V/100 V 8 Ω

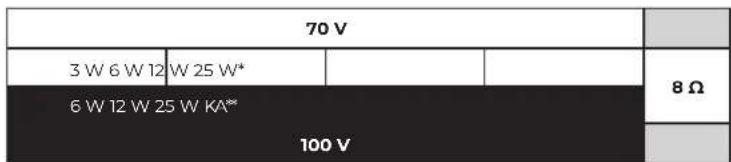

Lautsprechereinstellungen

** KA: Kein Anschluss (nicht verwenden)* Werkseinstellung

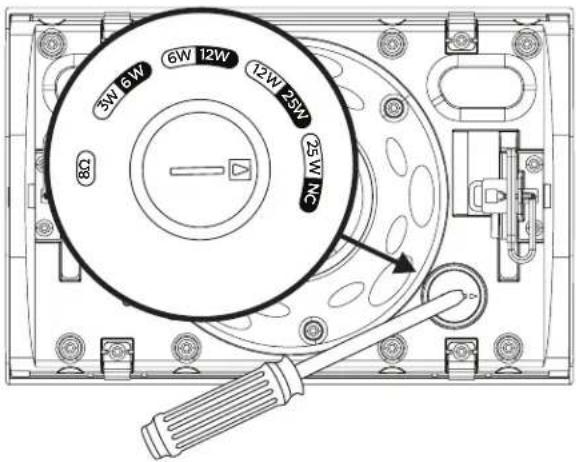

Einstellen des Leistungsabgriffes am Übertrager

Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden Sie dafür einen Schlitzschraubendreher.

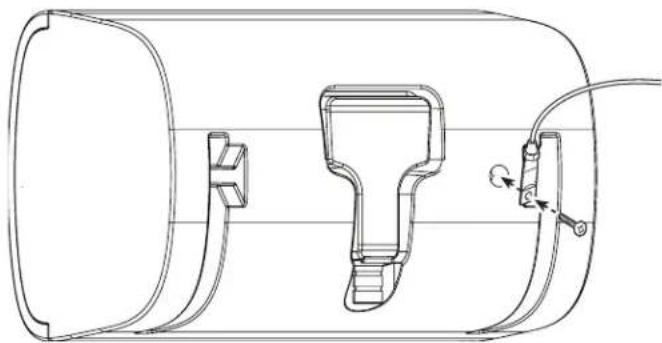

Verwendung eines Sicherungsseils

Einige Bauvorschriften schreiben als Sicherheitsvorkehrung vor, den Lautsprecher an einer tragenden Konstruktion zusätzlich abzusichern. Wählen Sie eine Montageposition und -methode sowie Werkzeuge, die den örtlichen Bauvorschriften entsprechen.

Ein Sicherungsseil kann mithilfe des Einsatzes auf der Gehäuserückseite am Lautsprecher angebracht werden.

Die Gewindehülse ist für eine M6-Schraube mit 12 mm Länge vorgesehen (nicht im Lieferumfang enthalten).

Ausrichtung des Lautsprechers

Wählen Sie die Ausrichtung des Lautsprechers, die für Ihre Installation am besten geeignet ist.

1 Horizontal
2 Vertikal

Hinweis: Eine Installation in unmittelbarer Nähe einer Kochstelle, wo der Lautsprecher Speiseöl ausgesetzt ist (wie z. B. in gewerblichen Räumlichkeiten mit Kochstellen), kann die Leistung oder Funktionen des Lautsprechers beeinträchtigen.

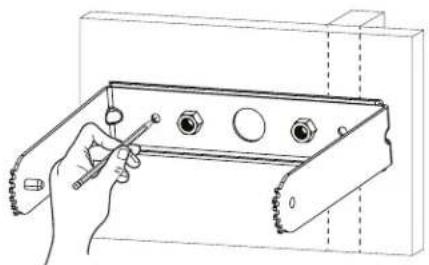

Montage der Halterung

Hinweis: Beachten Sie bei der Auswahl eines Montageorts, dass mindestens einer der Befestigungspunkte der Montagehalterungen an einer tragenden Konstruktion angebracht sein muss. Befestigungspunkte, die nicht an einer tragenden Konstruktion angebracht sind, müssen mit für die Montage geeigneten Befestigungselementen angebracht werden. Verwenden Sie Sicherungselemente, die den örtlichen Bauvorschriften und Anforderungen entsprechen.

Hinweis: Achten Sie darauf, dass die Sicherungselemente für das Gewicht des Lautsprechers (2,8 kg) geeignet sind.

1. Markieren Sie die Position der Bohrlöcher.
2. Bohren Sie zwei Löcher (in der Größe passender Sicherungselemente) in die Wand.
3. Befestigen Sie die Halterung mit zwei Schrauben (nicht im Lieferumfang enthalten) an der Wand. Hinweis: Verwenden Sie M5-Schrauben oder Schrauben der Größe 10.

1 2 3

Verkabeln des Anschlusses

1. Führen Sie die Kabel durch das mittige Loch in der Halterung.
2. Entfernen Sie den Anschluss vom Lautsprecher.
3. Führen Sie bei Installationen im Freien die Kabel durch die Unterseite der Abdeckung der Anschlüsse. Siehe Vorbereitung der wetterbeständigen Abdeckung der Anschlüsse auf Seite 25.
4. Verkabeln Sie den Anschluss. Weitere Informationen zur Verkabelung finden Sie unter Verkabeln des Lautsprechers auf Seite 26.

Wichtige Montagehinweise

① Sperrhaken: Zum Einstellen des Neigungswinkels des Lautsprechers.
② Befestigungslaschen für die Abdeckung: Zum Befestigen der Abdeckung am Lautsprecher.
3 Feststellgabeln: Für eine sichere Befestigung des Lautsprechers an der Halterung.
4 Neigungswinkel-Markierungen (an Halterung): Bestimmen Sie den gewünschten Neigungswinkel.

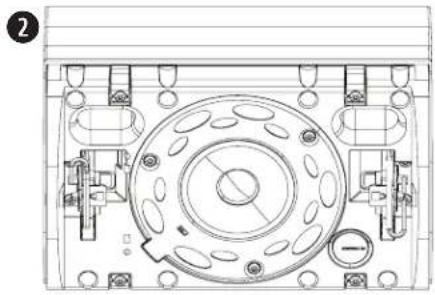

Installieren des Lautsprechers

WICHTIGER HINWEIS: Die Nichtbeachtung der unten aufgeführten Schritte kann zu einer unsicheren Befestigung sowie zum Herunterfallen des Lautsprechers führen.

1. Entfernen Sie die Feststellgabeln von den Sperrhaken. Achten Sie darauf, nicht die Befestigung der Feststellgabel aus dem Lautsprecher zu ziehen.
2. Setzen Sie den Lautsprecher in die Halterung ein, neigen Sie ihn in einem Winkel von 45 ^a und stellen Sie die Sperrhaken fest.
3. Befestigen Sie den verkabelten Anschlussstecker am Lautsprecher.
4. Wenn Sie den Lautsprecher im Außenbereich anbringen, positionieren Sie die wetterbeständige Abdeckung der Anschlüsse über den Anschlüssen und drücken Sie sie fest auf den Lautsprecher, um die Abdeckung abzudichten. Siehe Vorbereitung der wetterbeständigen Abdeckung der Anschlüsse auf Seite 25.
5. Entsperren Sie die Haken und passen Sie den Neigungswinkel des Lautsprechers wie gewünscht an. Sichern Sie das Gewicht des Lautsprechers, während Sie den Winkel des Lautsprechers anpassen. Hinweis: Der Neigungswinkel des Lautsprechers kann 0°, 15°, 30° oder 45° betragen.
6. Arretieren Sie die Haken.
7. Drücken Sie die Feststellgabeln auf die Sperrhaken, bis die Gabeln die Haken fest umschließen.

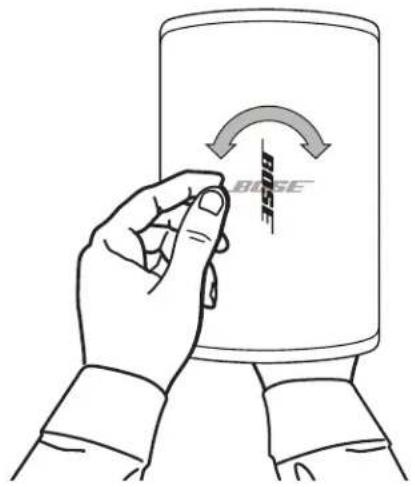

Sie können das Bose Logo an die Ausrichtung des Lautsprechers anpassen, Drücken Sie mit einer Hand die Vorrichtung an der Rückseite der Frontabdeckung. Drehen Sie mit der anderen Hand das Logo. Das Logo kann im und gegen den Uhrzeigersinn gedreht werden.

Hinweis: Drücken Sie die Vorrichtung nur nach innen, wenn Sie das Logo entfernen wollen.

Entfernen der Frontabdeckung

An den Seiten der Frontabdeckung befinden sich zwei kleine Öffnungen (1). Führen Sie auf der Seite des Lautsprechers, auf der sich auch die Aussparungen für die Streben befinden, ein kleines, flaches Werkzeug in die Öffnungen der Frontabdeckung ein und entriegeln Sie so die Befestigungslaschen. Nun können Sie die Frontabdeckung vom Lautsprecher entfernen.

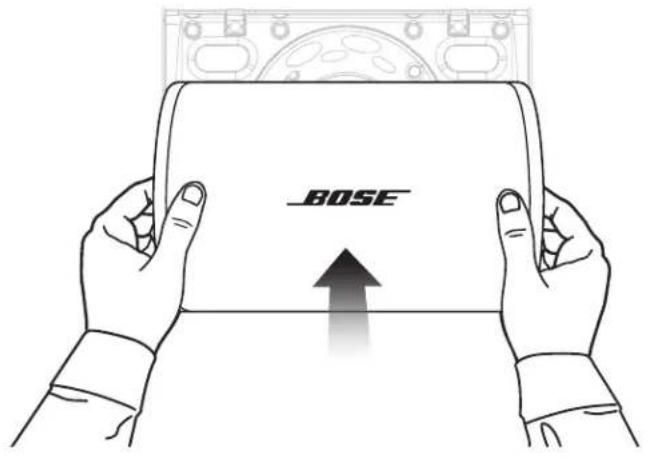

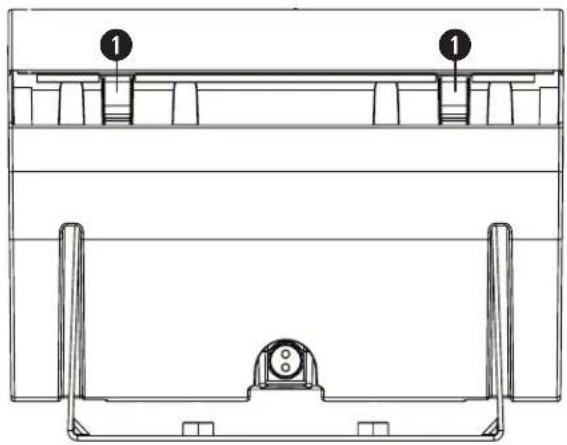

Anbringen der Frontabdeckung

Positionieren Sie die Frontabdeckung an der Vorderseite des Lautsprechers und drücken Sie sie behutsam fest, bis sie einrastet.

Sicherheitshinweise und gesetzliche Bestimmungen

Der DesignMax DM3SE Lautsprecher hat umfassende Testreihen bestanden und entspricht den folgenden Normen und Einsatzanforderungen:

Zertifiziert gemäß ANSI/UL 1480A-2016, Speakers for Commercial & Professional Use

Allgemeine Gebrauchsfähigkeit – UL-Kategorie UEAY, Aktenzeichen 536835

Der DesignMax DM3SE ist für die Verwendung in Außenbereichen unter feuchten Bedingungen geeignet.

Geeignet für die Installation mit Class 1, Class 2 und Class 3 Verkabelungsverfahren gemäß NFPA 70, National Electrical Code, 2017, Article 640

Der DesignMax DM3SE Lautsprecher wurde gemäß den Anforderungen der folgenden EU-Norm für kombinierte Systeme entwickelt:

Getestet gemäß IEC60268-5, 2007
