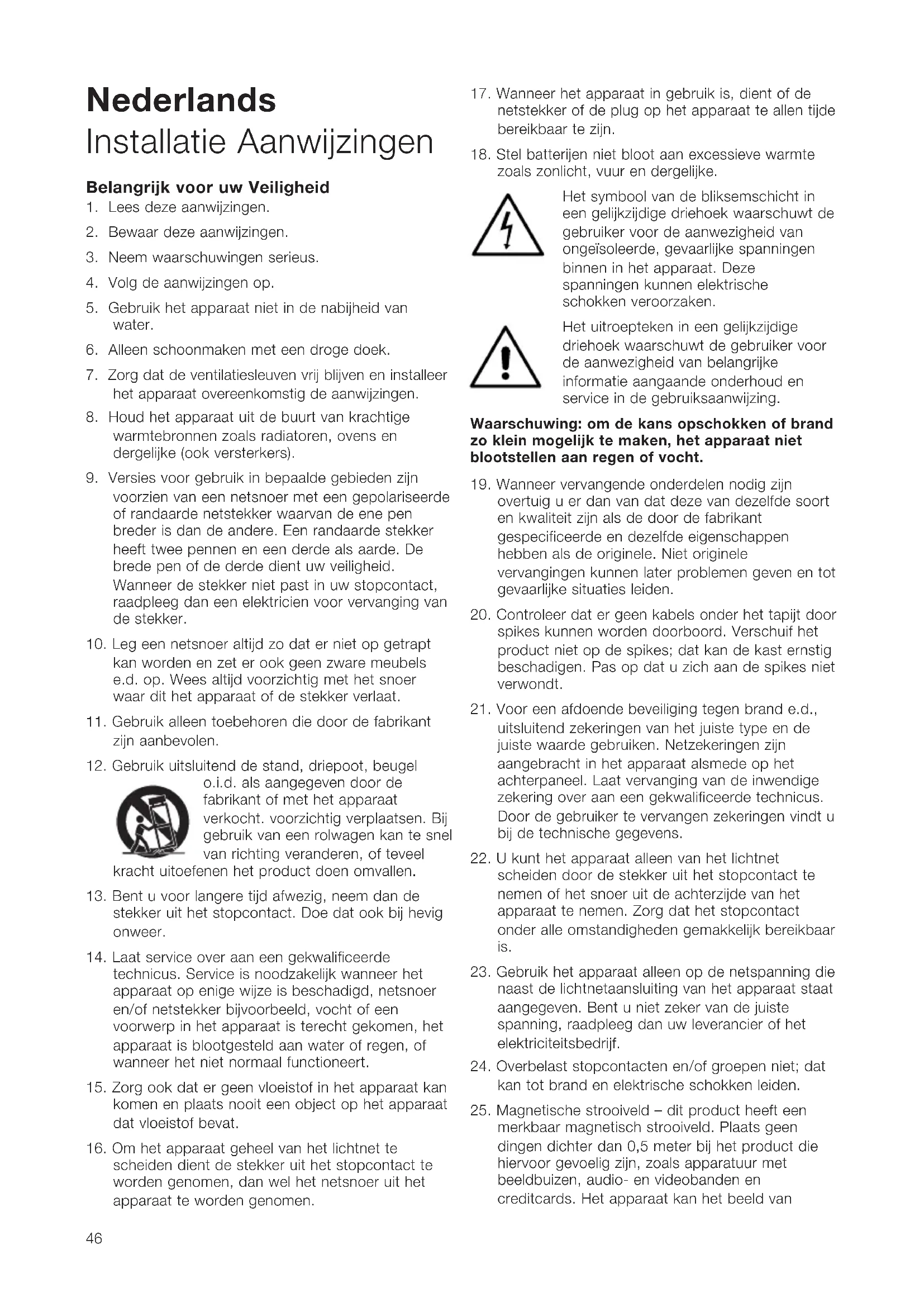

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 45Nederlands Installatie Aanwijzingen Belangrijk voor uw Veiligheid

1. Lees deze aanwijzingen.

2. Bewaar deze aanwijzingen.

3. Neem waarschuwingen serieus.

4. Volg de aanwijzingen op.

5. Gebruik het apparaat niet in de nabijheid van

6. Alleen schoonmaken met een droge doek.

7. Zorg dat de ventilatiesleuven vrij blijven en installeer

het apparaat overeenkomstig de aanwijzingen.

8. Houd het apparaat uit de buurt van krachtige

warmtebronnen zoals radiatoren, ovens en dergelijke (ook versterkers).

9. Versies voor gebruik in bepaalde gebieden zijn

voorzien van een netsnoer met een gepolariseerde of randaarde netstekker waarvan de ene pen breder is dan de andere. Een randaarde stekker heeft twee pennen en een derde als aarde. De brede pen of de derde dient uw veiligheid. Wanneer de stekker niet past in uw stopcontact, raadpleeg dan een elektricien voor vervanging van de stekker.

10. Leg een netsnoer altijd zo dat er niet op getrapt

kan worden en zet er ook geen zware meubels e.d. op. Wees altijd voorzichtig met het snoer waar dit het apparaat of de stekker verlaat.

11. Gebruik alleen toebehoren die door de fabrikant

12. Gebruik uitsluitend de stand, driepoot, beugel

o.i.d. als aangegeven door de fabrikant of met het apparaat verkocht. voorzichtig verplaatsen. Bij gebruik van een rolwagen kan te snel van richting veranderen, of teveel kracht uitoefenen het product doen omvallen.

13. Bent u voor langere tijd afwezig, neem dan de

stekker uit het stopcontact. Doe dat ook bij hevig onweer.

14. Laat service over aan een gekwalificeerde

technicus. Service is noodzakelijk wanneer het apparaat op enige wijze is beschadigd, netsnoer en/of netstekker bijvoorbeeld, vocht of een voorwerp in het apparaat is terecht gekomen, het apparaat is blootgesteld aan water of regen, of wanneer het niet normaal functioneert.

15. Zorg ook dat er geen vloeistof in het apparaat kan

komen en plaats nooit een object op het apparaat dat vloeistof bevat.

16. Om het apparaat geheel van het lichtnet te

scheiden dient de stekker uit het stopcontact te worden genomen, dan wel het netsnoer uit het apparaat te worden genomen.

17. Wanneer het apparaat in gebruik is, dient of de

netstekker of de plug op het apparaat te allen tijde bereikbaar te zijn.

18. Stel batterijen niet bloot aan excessieve warmte

zoals zonlicht, vuur en dergelijke. Het symbool van de bliksemschicht in een gelijkzijdige driehoek waarschuwt de gebruiker voor de aanwezigheid van ongeïsoleerde, gevaarlijke spanningen binnen in het apparaat. Deze spanningen kunnen elektrische schokken veroorzaken. Het uitroepteken in een gelijkzijdige driehoek waarschuwt de gebruiker voor de aanwezigheid van belangrijke informatie aangaande onderhoud en service in de gebruiksaanwijzing. Waarschuwing: om de kans opschokken of brand zo klein mogelijk te maken, het apparaat niet blootstellen aan regen of vocht.

19. Wanneer vervangende onderdelen nodig zijn

overtuig u er dan van dat deze van dezelfde soort en kwaliteit zijn als de door de fabrikant gespecificeerde en dezelfde eigenschappen hebben als de originele. Niet originele vervangingen kunnen later problemen geven en tot gevaarlijke situaties leiden.

20. Controleer dat er geen kabels onder het tapijt door

spikes kunnen worden doorboord. Verschuif het product niet op de spikes; dat kan de kast ernstig beschadigen. Pas op dat u zich aan de spikes niet verwondt.

21. Voor een afdoende beveiliging tegen brand e.d.,

uitsluitend zekeringen van het juiste type en de juiste waarde gebruiken. Netzekeringen zijn aangebracht in het apparaat alsmede op het achterpaneel. Laat vervanging van de inwendige zekering over aan een gekwalificeerde technicus. Door de gebruiker te vervangen zekeringen vindt u bij de technische gegevens.

22. U kunt het apparaat alleen van het lichtnet

scheiden door de stekker uit het stopcontact te nemen of het snoer uit de achterzijde van het apparaat te nemen. Zorg dat het stopcontact onder alle omstandigheden gemakkelijk bereikbaar is.

23. Gebruik het apparaat alleen op de netspanning die

naast de lichtnetaansluiting van het apparaat staat aangegeven. Bent u niet zeker van de juiste spanning, raadpleeg dan uw leverancier of het elektriciteitsbedrijf.

24. Overbelast stopcontacten en/of groepen niet; dat

kan tot brand en elektrische schokken leiden.

25. Magnetische strooiveld – dit product heeft een

merkbaar magnetisch strooiveld. Plaats geen dingen dichter dan 0,5 meter bij het product die hiervoor gevoelig zijn, zoals apparatuur met beeldbuizen, audio- en videobanden en creditcards. Het apparaat kan het beeld van

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 46beeldbuizen vervormen; LCD en plasma-TV’s hebben daar geen last van.

26. Opstelling – plaats het product nooit op een

instabiele stand, driepoot, muurbeugel of tafel. Het kan vallen en schade en/of verwondingen veroorzaken. Volg bij elke montage de aanwijzingen van de leverancier van de hulpmiddelen op. Stel het apparaat niet bloot aan regen en gebruik het niet in de nabijheid van water of in vochtige omstandigheden. Plaats ook geen vazen met vloeistof op het apparaat. Overtuig u er bij het installeren van dat het gebruikte stopcontact gemakkelijk bereikbaar is. Heeft u problemen of functioneert e.e.a. niet goed, schakel dan direct uit en trek de stekker uit het stopcontact. Ook wanneer het apparaat is uitgeschakeld, wordt nog een geringe stroom opgenomen. Gebruikt u het apparaat voor langere tijd niet, neem dan de stekker uit het stopcontact. Inleiding Geachte klant, Dank u voor het kiezen van Bowers & Wilkins. Lees voordat u het product uitpakt en installeert de handleiding in zijn geheel door; het zal u helpen het product optimaal te gebruiken. B&W heeft een netwerk van toegewijde distributeurs in meer dan 60 landen die u kunnen helpen wanneer u een probleem ondervindt dat uw leverancier niet kan oplossen. Denk aan het milieu Alle B&W producten zijn zo ontworpen dat zij voldoen aan de internationale richtlijnen omtrent gevaarlijke stoffen (RoHS) in elektrische en elektronische apparatuur en de verwerking van afgedankte elektrische en elektronische apparatuur (WEEE). Deze symbolen geven aan dat zij er aan voldoen en dat de producten op de juiste wijze dienen te worden gerecycled of verwerkt conform deze richtlijnen. Neem zonodig contact op met uw gemeente voor nadere informatie. Deze handleiding behandelt de CT SW10, de CT SW12 en de CT SW15 subwoofers en de bijpassende geautomatiseerde SA1000 eindversterker voor rekmontage. Inhoud van de verpakking Controleer de inhoud van de subwoofer doos: 1 Doos met de volgende toebehoren: 4 x M6 spikes 4 x M6 rubber voetjes 4 x Contramoer (10 mm doorsnede) 1 x Tweepolige Neutrik Speakon plug Controleer de inhoud van de versterker doos: 1 x Netsnoer 1 x Vierpolige Neutrik Speakon plug 2 x Beugels voor rekmontage 6 x Korte kruiskopschroefjes met revetten 4 x Rubber dopjes 2 x Handgrepen 4 x Lange kruiskopschroefjes en revetten De CT SW10, 12 en 15 plus de SA1000 dubbele subwoofer versterker zijn ontwikkeld voor zowel Home Theater installaties als voor het leveren van extra laag bij breedband luidsprekers in 2-kanalen audiosystemen. Elke audio-installatie heeft aandacht nodig om tot optimale prestaties te kunnen komen en deze handleiding is opgezet om u in dat proces te helpen. De subwooferversterker heeft een verbinding met het lichtnet nodig en het is daarom belangrijk dat u kennis neemt van alle veiligheidsinstructies en deze ook naleeft. Bewaar deze handleiding op een veilige plaats om later nog eens te kunnen raadplegen. Subwoofer Installatie & Opstelling De CT SW Serie subwoofers zijn bedoeld voor installatie in een bestaande of te construeren home theater systeem behuizing, dichtbij of op de vloer. Wanneer de subwoofer in die behuizing zal worden ingebouwd, is het belangrijk dat de behuizing het gewicht kan dragen en structureel solide is. Merkbare trillingen van de kastpanelen kunnen de klank van het audiosysteem aantasten. Inschroefbare rubber voetjes zijn bijgevoegd om aan de onderzijde te bevestigen om de kast tegen beschadigen te beschermen en trillingen te voorkomen. Het is belangrijk dat de subwoofer stevig op de grond staat en gebruik indien mogelijk de spikes. Deze zijn bedoeld om door het tapijt heen te prikken zodat de luidspreker op de ondergrond staat. Schroef om te beginnen de contramoeren ver genoeg op de spikes om deze juist boven het tapijt te brengen wanneer de spikes op de vloer er onder staan. Schroef de spikes helemaal in de openingen met schroefdraad in de onderzijde van de kast. Wanneer de kast wiebelt draait u de schroef die de vloer niet raakt zover uit tot deze de vloer wel raakt en de kast niet meer wiebelt. Draai tenslotte de contramoeren tegen de kast vast. Het is wellicht praktisch de spikes aan te brengen en af te stellen wanneer de uiteindelijke positie van de subwoofer is gevonden. Het oor is op lage frequenties niet erg gevoelig voor richting en daardoor is de positie van de subwoofer in de luisterkamer minder kritisch dan die van breedband luidsprekers. De beste resultaten worden meestal bereikt door de subwoofer tussen de linker en rechter luidspreker, dan wel in de nabijheid van één van beide te plaatsen. Wanneer twee subwoofers woorden gebruikt, verdient het aanbeveling de één bij de linker en de ander bij de rechter luidspreker op te stellen. De opstelling van een subwoofer achter de luisterpositie, ook in meerkanalen surround sound systemen, geeft doorgaans een slecht ruimtebeeld, maar kan een bruikbaar alternatief zijn wanneer de situatie geen andere oplossing toestaat. De klank van een subwoofer wordt net als elke luidspreker beïnvloed door de nabijheid van wanden in de kamer. De bas wordt versterkt naarmate er meer wanden in de nabijheid van de luidspreker zijn. In tegenstelling tot breedband luidsprekers, kan de balans van het gehele systeem worden gecorrigeerd met de volumeregelaar van de subwoofer. Hoe meer

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 47extra versterking de kamer oplevert, hoe lager het volume kan worden ingesteld en hoe minder de subwoofer hoeft te doen; er is echter een schaduwzijde. Subwoofers die in of bij een hoek staan veroorzaken meer laagresonanties in de kamer, wat het laag afhankelijk van de frequentie onevenwichtig maakt. Daar elke kamer andere eigenschappen heeft, is het belangrijk te experimenteren met verschillende posities van de subwoofer voordat een definitieve opstelling wordt gekozen. Een stuk muziek met een oplopende of aflopende baslijn is handig voor het bepalen van de kwaliteit van het laag. Let speciaal op overdreven of wegvallende noten. Het gebruik van meerdere subwoofers in één installatie kan de prestaties op de volgende punten verbeteren:

• Stereobeeld handhaven tot op de laagste frequenties

• Het reduceren van het effect van kamerresonanties op lage frequenties.

• Bereiken van een hoger maximum geluidsniveau. In het geval dat twee subwoofers worden gebruikt in een tweekanalen audiosysteem wordt de kanaalscheiding alleen verbeterd wanneer elk kanaal een subwoofer heeft die wordt opgesteld in de nabijheid van de bijbehorende satelliet luidspreker. Magnetisch Strooiveld De woofers van de subwoofer hebben een magnetisch strooiveld dat ook buiten de grenzen van de behuizing merkbaar is. Wij raden u aan magnetisch gevoelige zaken (beeldbuizen, computerdiscs, audio- en videobanden, creditcards, enz.) minimaal op een afstand van 0,5 m van de luidspreker te houden. LCD- en plasmaschermen zijn niet gevoelig voor het magnetisch veld. Grills De CT SW Serie subwoofers hebben grills die met magneetjes aan het front zijn bevestigd en desgewenst kunnen worden verwijderd. Pas op dat u bij het verwijderen of aanbrengen de eenheden niet beschadigd. Installatie Subwoofer Versterker De SA1000 subwoofer versterker is bedoeld voor montage in een standaard 19” apparatenrek. Hij wordt geleverd met rekmontage materiaal, maar zonder de bevestigingsmiddelen voor het rek zelf. Let erop dat de versterker wanneer deze in het rek is gemonteerd, voldoende ventilatie krijgt en dat de ventilatieopeningen niet worden afgedekt. Rekmontage van de SA1000 De SA1000 wordt geleverd met twee rekmontage beugels voor bevestiging in een standaard apparatenrek. Zo installeert u de beugels: Bevestig de beugel door drie kleine kruiskopschroefjes door de beugel te steken en in de openingen met schroefdraad aan zijkant van de versterker vast te zetten. Herhaal dit ook voor de andere zijde. SA1000 Handgrepen De beugels voor rekmontage worden geleverd met handgrepen die desgewenst kunnen worden aangebracht. De handgrepen worden gemonteerd met de twee lange kruiskopschroeven die door de rekbeugel worden gestoken en in van schroefdraad voorziene gaten in de handgreep worden vastgedraaid. Gebruikt u de handgrepen niet, dek dan de openingen af met de bijgeleverde rubber dopjes. Jumperpositie EQ van de Subwoofer Versterker De SA1000 subwoofer versterker is inwendig voorzien van jumpers waarmee een extra fijnafstemming van de versterker voor de specifieke CT subwoofer die u gebruikt kan worden doorgevoerd. Deze jumpers zijn alleen bereikbaar door de kap af te nemen (zie afbeelding 5) en dient uitsluitend door een gekwalificeerde technicus te worden uitgevoerd. Aansluitingen Subwoofer Versterker De SA1000 subwoofer versterker is voorzien van een reeks aansluitingen op de achterzijde: 1 x Lichtnetingang: voor verbinding met het lichtnet via een voor uw lang geschikte kabel. 1 x Speakon Uitgang: een vierpolige Speakon voor de verbinding van één of twee (identieke) subwoofers. Speakon aansluitingen bieden een betrouwbaarder verbinding dan blanke draadeinden of 4 mm aansluitingen. 4 x Luidsprekerklemmen: twee paar klemmen voor verbinding van blanke draadeinden of 4 mm stekkers voor één of twee (identieke) subwoofers. 1 x Cinch ingang: ingang voor verbinding met een AV processor of voorversterker met subwoofer uitgang. 1 x XLR ingang: alternatieve symmetrische ingang voor verbinding met een AV processor of voorversterker met subwoofer uitgang. 1 x Cinch uitgang: uitgang voor verbinding met de ingang van een tweede subwoofer versterker. 1 x XLR uitgang: alternatieve symmetrische uitgang voor verbinding met de ingang van een subwoofer versterker. 2 x 3,5 mm Jack Trigger ingangen: 12 V trigger ingangen voor automatisch inschakelen/standby en keuze tussen film/muziek functie. Het aansluiten van de subwoofer versterker op de subwoofer, inclusief het gebruik van Speakon pluggen vindt u in de paragraaf ‘Aansluitingen’ verderop. Subwoofer Versterker Bedieningsorganen OP het frontpaneel van de SA1000 subwoofer versterker vindt u de volgende bedieningsorganen. Volume: stelt het totaalvolume van de subwoofer in. Filter: stelt de lage afsnijfrequentie van het subwoofer filter in. Lowpass In/Uit: schakelt het subwoofer filter in en uit. Phase: keert de fase van de subwoofer om.

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 48Bass Extension: kiest uit drie extra bas posities. Movie/Music EQ: biedt aanpassing voor muziek of film programmamateriaal. On/Auto/Standby: biedt inschakel en standby opties. Status Indicatie: licht op als teken dat de versterker aan staat. Fout Indicatie: licht op ten teken dat er iets mis is. Aansluiten Schakel voordat u gaat aansluiten eerst alle apparatuur uit. De CT SW10, 12 en 15 hebben een paar aansluitklemmen en een Neutrik Speakon aansluiting op de achterzijde. Op de aansluitklemmen kunnen gemakkelijk en snel blanke draadeinden worden aangesloten, terwijl de Speakon aansluitingen een betrouwbaarder verbinding bieden. Wanneer u de klemmen gebruikt, verbind dan de positieve ader met de rode aansluiting en de negatieve kabel met de zwarte aansluiting. Foutieve aansluiting kan geen kwaad, maar leidt tot verlies aan laag en een minder goed stereobeeld. In afbeelding 1 ziet u het gebruik van de aansluitklemmen. Gebruikt u de Speakon optie demonteer dan de Speakon plug als aangegeven in afbeelding 2. Verbind de positieve ader met de aansluiting +1 en de negatieve met de aansluiting –1. Foutieve aansluiting kan geen kwaad, maar leidt tot verlies aan laag en een minder goed stereobeeld. Nadat de plug weer is gemonteerd, wordt deze in de aansluiting gestoken en vastgezet door naar rechts te draaien. Raadpleeg uw dealer voor advies over de juiste luidsprekerkabel. Houd de totale impedantie beneden het maximum dat wordt aanbevolen in de specificaties en gebruik een kabel met lage inductie. Aansluiten van de Subwoofer Versterker Schakel voordat u gaat aansluiten eerst alle apparatuur uit. De SA1000 versterker heeft twee paar aansluitklemmen en één vierpolige Neutrik Speakon aansluiting op de achterzijde. Op de aansluitklemmen kunnen gemakkelijk en snel blanke draadeinden worden aangesloten, terwijl de Speakon aansluitingen een betrouwbaarder verbinding bieden. Op de versterker kunnen twee identieke subwoofer worden aangesloten door beide paren klemmen te gebruiken, dan wel de bijgevoegde vierpolige Speakon plug. Wanneer u de klemmen gebruikt, verbind dan de positieve ader met de rode aansluiting en de negatieve kabel met de zwarte aansluiting. Foutieve aansluiting kan geen kwaad, maar leidt tot verlies aan laag en een minder goed stereobeeld. In afbeelding 3 ziet u het gebruik van de aansluitklemmen voor het aansluiten van één of twee subwoofers. Gebruikt u de Speakon optie demonteer dan de Speakon plug als aangegeven in afbeelding 2. Verbind de positieve ader met de aansluiting +1 en de negatieve met de aansluiting –1. De aansluitingen +2 en -2 worden gebruikt wanneer twee subwoofers worden aangesloten. Foutieve aansluiting kan geen kwaad, maar leidt tot verlies aan laag en een minder goed stereobeeld. Nadat de plug weer is gemonteerd, wordt deze in de aansluiting gestoken en vastgezet door naar rechts te draaien. In afbeelding 4 ziet u het gebruik van de Speakon plug om één of twee subwoofers aan te sluiten. Verbind het signaal met de subwoofer versterker via de cinch of de XLR ingang. Een tweede subwoofer versterker kan gemakkelijk worden doorgelust via de cinch of XLR uitgangen. Subwoofer Versterker Opzet en Bediening Voordat U Inschakelt Voordat u uw nieuwe subwoofer systeem in gebruik neemt en fijnafstemt, eerst de verbindingen nogmaals controleren. Controleer vooral of de fase correct is. De positieve aansluitingen op de subwoofer (gemerkt + en rood van kleur) worden verbonden met de positieve uitgangen van de versterker en de negatieve aansluitingen van de subwoofer (gemerkt – en zwart van kleur) met de negatieve uitgangen van de versterker. Foutieve aansluiting kan geen kwaad, maar leidt tot verlies aan laag en een minder goed stereobeeld. In- en Uitschakelen De subwoofer versterker kan het beste als laatste worden ingeschakeld en als eerste worden uitgeschakeld. De On/Auto/Standby en Status indicaties werken als volgt: On: met de schakelaar op “ON” (aan) is de subwoofer versterker constant actief en de indicatie licht groen op. Auto: met de schakelaar op “Auto” (automatisch) wordt de versterker geactiveerd en de indicatie licht groen op. Na ca. 5 minuten zonder een ingangssignaal gaat de subwoofer versterker automatisch in de ‘sluimer’ stand en wordt de indicatie rood. Zodra weer een ingangssignaal wordt ontvangen, wordt de subwoofer versterker weer geactiveerd en licht de indicatie weer groen op. De subwoofer versterker gaat weer in de sluimerstand wanneer vijf minuten geen signaal wordt ontvangen. Audiovisuele processoren met een automatische instelprocedure kunnen in de war raken door een subwoofer versterker die een automatische aan/uit functie bezit. In dat geval kan een situatie ontstaan die tot defecten kan leiden. De subwoofer versterker kan het beste continu ingeschakeld worden gelaten wanneer zo’n processor wordt gebruikt. Standby: met de schakelaar op standby zal de subwoofer versterker worden geactiveerd zodra deze het juiste trigger signaal ontvangt via de 12 V Trigger Ingang. Wegvallen van het trigger signaal zet de subwoofer versterker terug in standby. De indicatie licht groen op wanneer de subwoofer versterker actief is en rood wanneer de subwoofer versterker in standby staat. Instellingen op de Subwoofer Versterker Er zijn zes instellingen: De VOLUME regelaar (lijn) De LAAGDOORLAAT frequentie

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 49De LAAGDOORLAAT FILTER schakelaar De Extra BAS schakelaar De EQUALIZER De FASE schakelaar De juiste instelling wordt bepaald door de met de subwoofer gebruikte apparatuur en de manier van aansluiten. Bij gebruik van meer dan één subwoofer versterker er op letten dat beide op dezelfde manier zijn ingesteld. Home Theater Instellingen Zet de volumeregelaar om te beginnen op de 9 uur positie. Zet de LOW PASS FILTER schakelaar op OFF (uit). Zet de BASS EXTENSION schakelaar om te beginnen op positie A. Zet de FASE schakelaar om te beginnen op 0°. De instelling van de LOW-PASS FREQ is niet belangrijk omdat het filter is uitgeschakeld (OUT). Zet de EQUALISATION op MOVIE (film). Zie de paragraaf “Fijnafstemming” voor nadere informatie. De subwoofer en de subwoofer versterker zijn niet THX

gecertificeerd maar kunnen desgewenst met een THX

controller worden gebruikt. Bij gebruik van zo’n THX

controller controleren of de subwoofer functie is geactiveerd. Dat omvat alle filters en niveau-instellingen voor de subwoofer in alle functies. Voor het kalibreren van het niveau dienen de niveau-instellingen en de ingebouwde testgenerator van de THX

te worden gebruikt. In alle wordt het niveau ingesteld op 75 dB SPL (C-gewogen) op de luisterpositie met de ingebouwde testgenerator van de controller. Bij andere processoren worden de front en surround luidsprekers als van toepassing op “large” (groot) of “small” (klein) geconfigureerd voordat u het niveau instelt. Gebruik het ingebouwde testsignaal en de volumeregelaars van de processor om de niveaus van alle luidsprekers in te stellen. Wijzig alleen het VOLUME van de subwoofer versterker wanneer er niet genoeg bereik in de processor is om het juiste niveau te halen. Betaalbare geluidsdrukmeters zijn verkrijgbaar in elektronicawinkels en zijn prima bruikbaar om het niveau te kalibreren. Raadpleeg de handleiding van de processor voor details over het instellen van de niveaus. 2-Kanalen Audio Instellingen Zet de volumeregelaar om te beginnen op de 9 uur positie. Zet de LOW PASS FILTER schakelaar op IN (aan). Zet de BASS EXTENSION schakelaar om te beginnen op positie A. Zet de EQUALISER op MUSIC (muziek). Zet de FASE schakelaar om te beginnen op 180°. Zet de LOW-PASS FREQ instelling zo dat deze overeenkomt met de –6 dB lage frequentie afsnijfrequentie van de satelliet luidsprekers. Opmerking: zowel –3 dB als –6 dB gegevens vindt u bij de technische gegevens van elke B&W luidspreker. Wanneer de fabrikant van de satelliet luidspreker alleen de waarde bij –3 dB opgeeft, neemt u de optimale instelling voor de LOW PASS FREQ tussen 0,6 en 0,9 maal die waarde. Hoe geleidelijker de afval in het laag van de luidsprekers is, hoe lager de frequentie dient te worden ingesteld. Zie “Fijnafstemming” hieronder voor meer informatie. Fijnafstemming Voordat u aan de fijnafstemming begint, controleren of alle verbindingen van de installatie correct en stevig zijn. Home Theater In home theater systemen is het subwoofer (LFE) signaal een afzonderlijk signaal en geen afsplitsing van het signaal naar de satellieten. Het LOW-PASS FILTER is uitgeschakeld (of op maximum ingesteld) omdat de processor alle filtering uitvoert voor alle luidsprekers die op ‘Small’ (klein) zijn ingesteld. Blijft nog het instellen van de PHASE schakelaar. Normaal gesproken staat deze op 0° , maar wanneer de subwoofer op een behoorlijke afstand van de overige luidsprekers is opgesteld, of de eindversterker die de overige luidsprekers stuurt keert de fase om, dan kan de 180° positie zijn te prefereren. Luister aandachtig naar beide posities van de schakelaar en kies die welke het volste geluid geeft. Wanneer er weinig of geen verschil is, laat u de schakelaar op 0° staan. Surround sound processoren hebben meestal een gekalibreerd ruissignaal dat kan worden gebruikt om de relatieve niveaus van alle luidsprekers in te stellen, waarmee deze instelling wat duidelijker is dan bij 2-kanalen audio. Aarzel echter niet de instellingen naar eigen inzicht aan te passen. Laat u verder niet meeslepen met de mogelijkheden van uw subwoofer, vooral waar het effecten op lage frequenties betreft. Een veelal realistischer instelling en ook bevredigender op lange termijn, is een subwoofer niveau lager dan het niveau van de standaard kalibratie. 2-Kanalen Audio Stel het systeem op de gewenste plaats op en speel muziek af met een behoorlijk laag aandeel. De optimale instelling van de PHASE schakelaar en de LOW-PASS FREQ instelling zijn onderling gerelateerd en worden mede bepaald door de afsnijfrequentie in het laag van de satelliet luidsprekers. De hiervoor aanbevolen posities voor de PHASE schakelaar en de LOW-PASS FREQ instelling zijn gekozen om in het laag optimaal aan te sluiten op de meeste satelliet luidsprekers. Uitgaande van de eerste instelling controleert u eerst de PHASE instelling. Kies de optie die de volste klank geeft. Meestal is de aanbevolen positie de beste, maar niet onder alle omstandigheden. Het kan zijn dat de eindversterkers die de satellieten sturen de fase omkeren of dat de subwoofer wat ver van de satellieten af staat.

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 50Vervolgens stelt u het relatieve VOLUME van de subwoofer versterker ten opzichte van de satellieten naar eigen inzicht in. Gebruik een groot aantal verschillende programma’s om een gemiddelde instelling te krijgen. Een instelling die in het ene stuk indrukwekkend klinkt, kan in een andere te veel van het goede zijn. Luister op een realistisch niveau daar de indruk van de muzikale balans mede door het niveau wordt bepaald. Tenslotte corrigeert u de LOW-PASS FREQ instelling om een zo rustig mogelijke overgang te krijgen van de subwoofer naar de satelliet luidsprekers. Alle Toepassingen De schakelaar BASS EXTENSION (extra bas) biedt drie opties voor extra laag van de subwoofer. Positie A geeft het meeste extra en positie C het minste. Positie B zit daar tussen in. Wanneer het systeem wordt gebruikt op zeer luid niveau of in een grote ruimte, is het kiezen van B of C verstandig om de bas te beperken en te voorkomen dat de subwoofer niet wordt overstuurd. In de meeste situaties laat u de BASS EXTENSION schakelaar in positie A. De EQUALISATION schakelaar wijzigt de laag afval van de subwoofer, afhankelijk van de film- of muziekfunctie. De positie MOVIE geeft een ‘drogere’ klank, passend bij de laagfrequent effecten in een actiefilm. De positie MUSIC is meer geschikt voor een snellere en nauwkeurige baslijn. De 3,5 mm Equalisation ingang op de achterzijde is bedoeld voor een 12 V signaal dat de functie MOVIE/MUSIC op de voorzijde omschakelt. Eenmaal juist ingesteld geeft de 12 V trigger uitgang van een processor automatisch de ideale instelling van de subwoofer. Wanneer de schakelaar op de voorzijde op MOVIE staat, zal de 12 V trigger deze omzetten op MUSIC. En omgekeerd. Let goed op bij het instellen van de processor om deze functie goed te laten werken. Wanneer u te maken heeft met een onevenwichtige bas – sommige tonen worden benadrukt, andere niet – dan is de combinatie met de kamer niet optimaal en is het verstandig te experimenteren met de opstelling van de subwoofer. Wat een kleine verandering in de positie lijkt – 15 cm (6”) of zo – kan echter een merkbaar effect op het resultaat hebben. Het gebruik van meerdere subwoofers kan het effect van kamerresonanties verminderen omdat elke subwoofer resonanties aanstoot op verschillende frequenties. Wanneer u ook de afstanden tussen de subwoofer(s) en de satelliet luidsprekers ten opzichte van de luisterpositie verandert, dient u ook opnieuw de positie PHASE schakelaar opnieuw te beoordelen. Controleer ook het volume van de subwoofer (via de uitgang van de processor of de VOLUME regelaar op de subwoofer versterker) maar pas nadat de fase correct is ingesteld. Inspelen De eigenschappen van de luidspreker zullen gedurende de eerste luisterperiode op subtiele wijze iets veranderen. Wanneer de luidspreker in een koude omgeving opgeslagen is geweest, zijn de dempende materialen en de ophanging wat stug en het duurt enige tijd voordat zij de juiste mechanische eigenschappen terug hebben. Ook zal de ophanging in de eerste uren van het gebruik nog wat soepeler worden. De tijd die de luidspreker nodig heeft om de beoogde eigenschappen te bereiken, wordt bepaald door de wijze waarop hij voorheen is opgeslagen en de manier waarop hij wordt gebruikt. Houd als richtlijn een week aan om een stabiele temperatuur te bereiken en ca. 15 uur gebruik om de mechanische onderdelen de beoogde eigenschappen te laten verkrijgen. Maar ook langere inspeeltijden zijn gerapporteerd (tot een maand) en er zijn ook aanwijzingen dat dit minder te maken heeft met veranderingen van eigenschappen van de luidspreker als met de gewenning van de luisteraar aan de nieuwe klank. Dat geldt vooral voor luidsprekers als deze, die in hoge mate laten horen wat de werkelijke inhoud van de opname is en daarmee een grotere detaillering in vergelijking tot wat de luisteraar voorheen was gewend. Aanvankelijk kan het geluid wat direct en zelfs enigszins hard lijken. Na enige tijd lijkt het geluid zachter te worden, maar zonder aan tekening en detaillering te verliezen. Nazorg De kast van de luidspreker behoeft normaal gesproken alleen maar te worden afgestoft. Wilt u een schoonmaakspray of een ander middel gebruiken, verwijder dan eerst de grill door deze voorzichtig van de kast te trekken. Spuit op een zachte doek en nooit direct op de kast. Probeer eerst op een onzichtbare plek, daar sommige reinigingsmiddelen het oppervlak kunnen beschadigen. Vermijd schuurmiddelen of middelen die gif bevatten, alkali en antibacterie stoffen. Gebruik nooit schoonmaakmiddelen op de eenheden. De stof van de grill kan met een gewone kledingborstel worden schoongemaakt, terwijl deze van de kast is afgenomen. Gebruik de subwoofer niet als bijzettafel daar alles wat er op wordt gezet kan gaan rammelen. Vermijd ook het risico dat er vloeistof in de luidspreker terecht komt; zet daarom geen vazen op de subwoofer. Wanneer het systeem voor langere tijd niet zal worden gebruikt, is het verstandig de netstekker van de subwoofer versterker uit het stopcontact te nemen. Neutrik

en de namen van Neutrik

producten in deze handleiding zijn handelsmerken, dan wel servicemerken van Neutrik

Garantie Dit product is volgens de hoogste kwaliteitsnormen ontworpen en vervaardigd. Mocht er toch iets defect zijn aan dit product dan garanderen B&W Group Ltd. en haar landelijk distributeurnetwerk dat u aanspraak kunt maken op kosteloze reparatie (er zijn uitzonderingen) en vervanging van onderdelen in elk land, door een officiële B&W distributeur.

7575 CTSWxx SA1000 Inside 13/1/09 9:45 Page 51Deze beperkte garantie is geldig voor een periode van vijf jaar vanaf de aankoopdatum of twee jaar voor elektronica, waaronder actieve luidsprekers. Voorwaarden

1. De garantie is beperkt tot de reparatie van de

apparatuur. Transport- en andere kosten, eventueel risico voor het verwijderen, vervoeren en installeren van producten vallen niet onder deze garantie.

2. De garantie geldt alleen voor de eerste eigenaar

en is niet overdraagbaar.

3. Deze garantie is niet van toepassing in andere

gevallen dan defecten van materialen en/of fabricage ten tijde van aankoop en is niet van toepassing: a. op schade die veroorzaakt is door onjuiste installatie, aansluiting of verpakking; b. op schade die veroorzaakt is door onjuist gebruik, anders dan beschreven in de handleiding, nalatigheid, modificatie, of gebruik van onderdelen die niet door B&W zijn goedgekeurd of gemaakt; c. op schade veroorzaakt door defecte of ongeschikte aanvullende apparatuur; d. op schade veroorzaakt door ongeval, onweer, water, brand, hitte, oorlog, openbaar geweld of een andere oorzaak buiten redelijk toezicht van B&W en haar distributeurs; e. op producten waarvan het serienummer gewijzigd, verwijderd, gewist of onleesbaar is gemaakt; f. indien reparaties of modificaties zijn uitgevoerd door een onbevoegd persoon.

4. Deze garantie is ter aanvulling op eventuele

nationale/regionale wettelijke verplichtingen voor dealers of nationale distributeurs en heeft geen invloed op uw wettelijke rechten als consument. Garantieclaims Wanneer u aanspraak wilt maken op garantie, handel dan als volgt:

1. Indien de apparatuur wordt gebruikt in het land

van aankoop, neem dan contact op met de erkende B&W dealer waar de apparatuur is gekocht.

2. Indien de apparatuur niet in het land van aankoop

wordt gebruikt, neem dan contact op met de nationale distributeur van B&W in het land waar u verblijft. Deze zal u informeren hoe te handelen. Ook kunt u contact opnemen met B&W in Groot- Brittannië of onze website bezoeken om te zien wie uw lokale distributeur is. Om uw recht op garantie geldig te maken, dient u het garantiebewijs te overleggen, op de dag van aankoop ingevuld en van een stempel voorzien door uw handelaar. De originele aankoopfactuur of ander bewijs van aankoop, voorzien van koopdatum volstaan eveneens.
