MANUALE UTENTE CT SW10 BOWERS & WILKINS

Manuale di istruzioni ...39 Garanzia limitata 45

Nederlandss

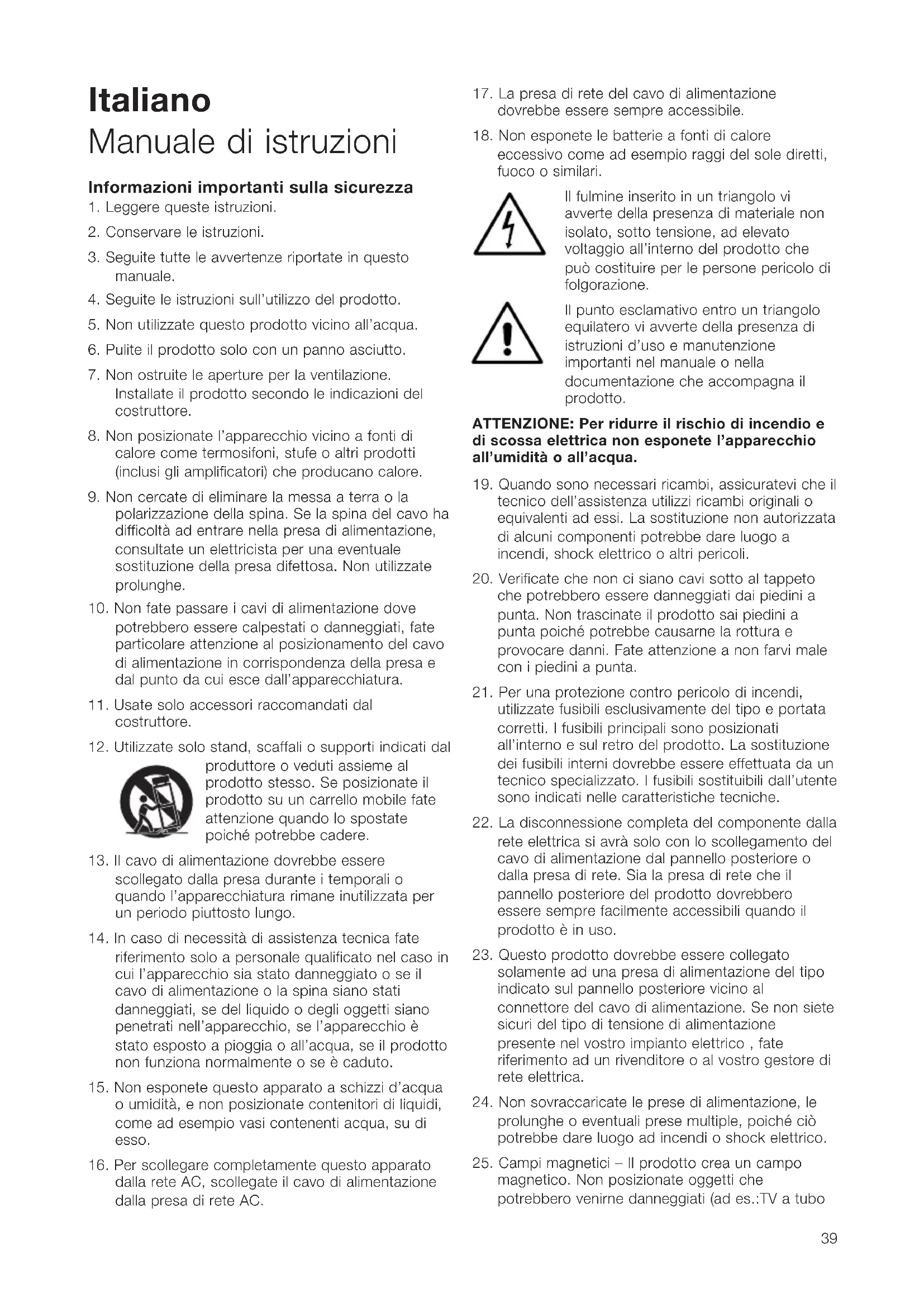

Manuale di istruzioni

Informazioni importanti sulla sicurezza

1. Leggere queste istruzioni.
2. Conservare le istruzioni.
3. Seguite toutes le avventenze riportate in questioned manuale.
4. Seguite le istruzioni sull'utilizzo del prodotto.
5. Non utilizezate quello prodotto vicino all'acqua.
6. Pulite il prodotto solo con un panno asciutto.
7. Non ostruite le aperture per la ventilazione. Installate il prodotto secondo leindicazioni del costruttore.
8. Non posizionate l'apparecchio vicino a fonti di calore come termosifoni, stufe o altri prodotti (inclusi gli amplificatori) che producano calore.
9. Non cercate di eliminare la messa a terra o la polarizzazione della spina. Se la spina del cavo ha dificoltà ad entrare nella presa di alimentazione, consultate un elettricista per una eventuale sostituzione della presa difettosa. Non utilizzate prolonghe.
10. Non fate passare i cavi di alimentazione dove potrebbero essere calpestati o danneggiati, fate particolare attenzione al posizionamento del cavo di alimentazione in corrispondenza della presa e dal punto da cui esce dall'apparecchiatura.
11. Usate solo accessori racomandati dal costruttore.
12. Utilizzate solo stand, scaffali o supporti indicati dal

produttore o veduti assieme al prodotto stesso. Se posizionate il prodotto su un carrello mobile fate attenzione quando lo spostate poiché potrebbe cadere.

1. Il cavo di alimentazione dovrebbe essere scollegato alla presa durante i temporali o quando l'apparecchiatura rimane inutilizzata per un periodo piuttosto lungo.
2. In caso di necessità di assistenza tecnica fate riferimento solo a personale qualificato nel caso in cui l'apparecchio sia stato danneggiato o se il cavo di alimentazione o la spina siano stati danneggiati, se del liquido o degli oggetti siano penetrati nell'apparecchio, se l'apparecchio è stato esposto a pioggia o all'accqua, se il prodotto non funziona normalmente o se è caduto.
3. Non esponete quello apparato a schizzi d'acqua o umidità, e non posizionate contentitori di liquidi, come ad esempio vasi contententi acqua, su diesso.

4. Per scollegare completeness questioned apparatusa. alla rete AC, scollegate il cavo di alimentazione alla presa di rete AC.

5. La presa di rete del cavo di alimentazione dovrebbe essere sempre accessibile.

6. Non esponete le batterie a fonti di calore eccessivo come ad esempio raggi del sole diretti, fuoco o similari.

Il fulmine inserito in un triangolo vi avverte della presenza di materiale non isolato, sotto tensione, ad elevato voltaggio all'interno del prodotto checouldo costituire per le persone pericolodi folgorazione.

Il punto esclamativo entro un triangolo equilatero vi avverte della presenza di istruzioni d'uso e manutenzione importanti nel manuale o nella documentazione che accompaniesa il prodotto.

ATTENZIONE: Per ridurre il rischio di incendio e di scossa elettrica non esponete l'apparecchio all'umidità o all'acqua.

1. Quando sono necessari ricambi, assicuratevi che il technique dell'assistenza utilizi ricambi originali o equivalenti ad essi. La sostituzione non autorizzata di alcuni componenti potrebbe dare luogo a incendi, shock elettrico o altri pericoli.
2. Verificate che non ci siano cavi sotto al tappeto che potrebbero essere danneggiati dai piedini a punta. Non trascinate il prodotto sai piedini a punta poiché potrebbe causarne la rottura e provocare danni. Fate attenzione a non farvi male con i piedini a punta.
3. Per una protezione contro pericolo di incendi, utilizzate fusibili esclusivamente del tipo e portata corretti. I fusibili principali sono positizonati all'interno e sul retro del prodotto. La sostituzione dei fusibili interni dovrebbe essere effettuata da un tecnico specializzato. I fusibili sostituibili dall'utente sono indicati nelle caratteristiche tecniche.
4. La disconnessione completa del componente alla rete elettrica si avrare solo con lo scollegamento del cavo di alimentazione dal pannello posteriore o alla presa di rete. Sia la presa di rete che il pannello posteriore del prodotto dovrebbero essere sempre facilemente accessibili quando il prodotto è in uso.
5. Questo prodotto dovrebbe essere collegato solamente ad una presa di alimentazione del tipo indicate sul pannello posteriore vicino al connettore del cavo di alimentazione. Se non siete sicuri del tipo di tensione di alimentazione presente nel vosto impianto elettrico, fate riferimento ad un rivenditore o al vosto gestore di rete elettrica.
6. Non sovraccaricate le prese di alimentazione, le prolonghe o eventuali prese multiple, poiché ciò potrebbe dare luogo ad incendi o shock elettrico.
7. Campi magneti - Il prodotto create un campo magnetico. Non posizionate oggetti che potrebbero venirne danneggiati (ad es.:TV a tubo

catodico o monitor PC, nastri audio e video e similari) entro una distanza di 0.5m dall'unità. Il prodotto potrebbe causare distorsioni sullo schermo di un TV CRT ancche或者其他 questa distanza. Schermi LCD e Plasma non sono interessati da quosti fenomeni.

1. Montaggio - Non posizionate quello prodotto su stand, treppiedi, staffe o tavolini instabili, poiché potrebbe cadere e causare danni a persone o cose. Ogni tipo di installatione dovrebbe essere effettuato seguito le istruzioni del produttore.

Non esponete il prodotto alla pioggia, non usatelo vicino all'acqua o in ambienti umidi, non posizionate su diesso contentitori di liquidi che potrebbero penetrare all'interno.

Quando installare il prodotto, assicuratevi che la presa AC che state usingo sia facilemente accessibile. Se si dovesse presentare quale problema, spegnete immediatamente il prodotto dall'interruttore e scollegate il cavo di alimentazione nella presa di rete. Anche quando I'interruttore è in posizione OFF/spento, nel prodotto l'elettricità è ancora presente ad un livello minimo. Quando non utilizzate il prodotto per un lungo periodo di tempo, assicuratevi di scollegare il cavo di alimentazione nella presa di rete AC.

Introduzione

Caro cliente,

Grazie per aver scelto Bowers and Wilkins. Vi preghiamo di leggere l'intero manuale prima di sballare ed installare il prodotto. In quello modo otterrete il meglio alla sua resa sonora. B&W ha una rete di distributori in più di 60 paesi che saranno in grado di assistervi nel caso in cui aveste dei problemi che il vostro rivenditore non può risolverve.

Informazioni ambientali

Tutti i prodotti B&W sono realizzati in conformità con le normative internazionali: Restriction of Hazardous

Substances (RoHS) per apparecchi elettronici ed elettrici, ed alle norme Waste Electrical and Electronic Equipment (WEEE). Questi significi indicate la compatibilità con queste norme, e che il prodotto deve essere riciclato o smaltito in ottemperanza a questo direttive. Per informazioni sullo smaltimento di quello prodotto fate riferimento alle norme locali del vostro paese.

Questo manuale contiene informazioni sui subwoofer CT SW10, CT SW12 e CT SW15 ed il loro amplificatore automatizzato da rack SA1000.

Contenuto dell'imballo

Verificare che siano presenti le seguenti parti nella scatola del subwoofer:

1 Set di accessori contente:
4 x piedini a punta M6
4 x piedini in gomma M6
4 x bulloni M6 (da 10mm)
1 x connettore Neutrik Speakon due poli

Verificare che siano presenti le seguenti parti nella scatola dell'amplificatore:

1 x cavo di alimentazione
1 x connettore Neutrik Speakon quattro poli
2 x staffe di montaggio a rack
6 x viti Philips corte e rondelle
4 x Inserti in spugna
2×maniglie
4 x viti Philips lunghe e rondelle

I CT SW10, 12 e 15, e l'amplificatore duale per subwoofer SA1000 sono realizzati sua per impieghi in sistemi home theatre che per augmentare i bassi di diffusori full range in sistemi audio 2 canali. Tutti i sistemi audio necessitano di una certa competenza in materia di installatione per potere esprimere appieno il loro potenziale, e quello manuale vi guiderà attraverso quello processo.

L'amplificatore del subwoofer necessita di collegamento all'alimentazione AC, perché è importante che voi familiarizziate con le istruzioni di sicurezza e seguiate tutte le avventenze. Conservate questo manuale in un luogo sicuro per potervi fare riferimento in futuro.

Installazione e posizionamento del subwoofer

I subwoofer della serie CT SW sono realizzati specificamente per essere inserti all'interno di mobili esistenti o progettati appositamente per l'home theatre o possono essereanche posizionati a pavimento.

Se il subwoofer deve essere inserto all'interno di un cabinet è importante assicurarsi che quest'ultimo sia in grado di所提供tarne il peso e che non ne pregiudichi le prestazioni audio. La vibrazione dei pannelli del cabinet potrebbe influire sulla resa delsystema audio. Per proteggere la superficie del cabinet e ridurre le vibrazioni vengono forniti in dotazione dei piedini in gomma da inseire sul alto inferiore del subwoofer.

Se il subwoofer deve essere posizionato a pavimento in aria libera, è consigliabile utilizzare i piedini a punta forniti in dotazione quando possibile. I piedini a punta sono progettati per perforare il tappeto e poggiare sul pavimento sottostante. Per prima casa, avvitate i dadi di bloccaggio sui piedini in modo che rimangano al di sopra del tappeto quando poggiano sul pavimento sottostante. Avvitate completamente i piedini negli inserti filettati posti alla base del cabinet del subwoofer. Se il diffusore non è stabile sul pavimento, svitate i due piedini che non toccano il pavimento finché il diffusore non è stabile su tutti e quattro i piedini. Infine, serrate i dadi sul cabinet. In alcuni casi potrebbe essere più facile regolare i piedini dopo averetrovato l'ottimale collocazione del diffusore.

Le nostre orecchie non percepisceono lavoramente la direzione di provenienza delle basse frequenze, perché il posizionamento dei subwoofer nellaStanza di ascolto è generalmente meno critico rispetto ai diffusori full range. Comunque, i migliori risultati si ottengono normalmente se il subwooferiene positizonato tra i diffusori sinistro e destro o in prossimità di uno di essi. Se vengono utilizzati due

subwoofer è meglio posizionarne uno vicino al diffusore sinistro ed uno vicino al destro. Posizionare un subwoofer diaestro la posizione di ascolto,anche in sistemi multicanale surround, normalmente produce una immagine sonora inferiore ma potrebbe essere un compromesso accettabile se dettato alla disposizione dell'ambiente domestico.

Come per tutti i diffusori, la vicinanza di muri perimetrali influsce sul suono del subwoofer. Il volume dei bassi augmente quando più superfici sono vicine al diffusore. Al contrario dei diffusori full range, comunique, il bilanciamento globale delsystema cui essere corretto regolando il livello del volume del subwoofer. Piu guadagno si ottiene dall'ambiente circostante, più il volume cui èsere diminuito, e quindi il subwoofer lavorera di meno; ma c'é comunique un lato negativo. I subwoofer posizionati vicinoagli angoli generano spesso più risonanze a Bassa frequenza, rendendo il basso irregolare con la frequenza. Purtroppo in questi casi non c'é una regola da seguire, poiché agli ambiente si comporta in modo diverso, perché bisogna provare a spostare il subwoofer in diverse postizioni per trovare alla più congeniale. Può essere d'aiuto utilizzato per le prove un brano musicale con bassi ascendenti o descendenti la Scala musicale, in modo da valutare la fluidità della risposta del basso, ascoltando con attenzione le note basse più elevate o tenui.

Utilizzato più subwoofer in un singoloistema si possono aumento le prestazioni nei seguenti modi:

• Mantenendo la separazione stereo alle basse frequenze.
• Ridurre gli effetti delle risonanze alle basse frequenze della stanza di ascolto.
• Raggiungere una resa sonora massima più elevata.

Nel caso si utilizzato due subwoofer in un sistema audio 2 canali, la separazione stereo migliorera solo segni canale avr a il suo subwoofer posizionato vicino al relativo diffusore satellite.

Campi magnetici dispersi

Le unità altoparlanti del subwoofer creano campi magneti di dispersi che si estendono al di la del cabinet. Vi raccommandiamo di tenere lontani i prodotti sensibili ai campi magneti (teilevisori CRT, schermi per computer, dischi per computer, tessere magnete, nastri audio e video e simili), almeno a 0.5m dal diffusore. I monitor LCD o al plasma non sono interessati dall'influsso dei campi magneti.

Grigliedi protezione

I subwoofer della serie CT SW dispongono di una griglia di tessuto ad attacco magnetico che può essere rimossa a piacere. Fate attenzione a non danneggiare l'altoparlante quando togliete o rimmettete le griglia.

Installazione dell'amplificatore del subwoofer

L'amplificatore per subwoofer SA1000 è realizato per essere installato in rack standard da 19 pollici. Viene

fornito con staffe di fissaggio a rack, ma non sono forniti dadi e bulloni. Assicuratevi che, una volta installato nel rack, l'amplificatore sia ben ventilato e che le aperture di ventilatione non siano ostruite.

Montaggio a rack del SA1000

L'SA1000iene corredato da due staffe di montaggio per l'installazione in rack standard. Per montare queste staffe:

Posizione la staffa, inserte tre delle viti Philips piccole atraverso la staffa e poi nei fori fillettati sul lato dell'amplificatore.

Ripete I'operazione per la staffa sul lato opposito dell'amplificatore.

Maniglie per rack del SA1000

Le staffe di montaggio a rack sono dotate di maniglie, che possono essere utilizzate o rimosse. Le maniglie sono fissate con due viti Philips inserteattraverso la staffa e poi nei fori fillettati sulle maniglie. Se non utilizzate le maniglie,utilizzate gli spinotti di gomma forniti con le staffe per tappare i fori sulla staffa.

Impostazioni dei Jumper EQ interni dell'amplificatore

L'amplificatore per subwoofer SA1000 dispone di jumper interni regolabili per dare ulteriori possibilità di regolazione in base allo specifico subwoofer CT da pilotare. Questi jumpers sono accessibili solo rimuovendo il coperchio dell'amplificatore (vedi figura 5) equesta operazione andrebbe effettuata sola da personale qualificato.

Collegamenti dell'amplificatore del subwoofer

L'amplificatore per subwoofer SA1000 è dotato di diversi tipi di connessioni sul pannello posteriore:

1 x Ingresso alimentazione: Collegate il dispositorio all'alimentazione utilizzando il cavo adeguato al vostro paese.
1 x Uscita per Neutrik Speakon: Un connettore Speakon a quattro poli permette il collegamento di uno o due (identici) subwoofer. Il connettore Speakon garantisce un collegamento più stabile e sicuro rispetto ai connettori da 4mm con fili spellati.
4 × Uscite per diffusori: Due coppie di uscite per diffusori permiettono il collegamento alternativo di cavi spellati o connettori da 4mm per uno o due (identici) subwoofer.
1 x Ingrasso Phono RCA: Connettore di ingressso per il collegamento ad un processore AV o all'uscita subwoofer di un preamplificatore
1 x Uscita XLR: Connettore di uscita bilanziato alternative per il collegamento all'ingresso di un secondo amplificatore per subwoofer.
1 x Uscita Phono RCA: Connettore di uscita per il collegamento all'ingresso di un secondo amplificatore per subwoofer.
2 x Ingressi Trigger da 3.5mm: Ingressi trigger 12V per abilitare il dato automatizzato dello standby dell' amplificatore e della funzione di selezione movie/music.

Il collegamento dell'amplificatore del subwoofer al subwoofer, incluso l'utilizzo dei connettori Speakon, è individato nella sezione Connessioni sotto riportata.

Controlli dell'amplificatore per subwoofer

Il pannello frontale dell'amplificatore per subwoofer SA1000 integra i seguenti comandi.

Volume: Imposta il volume globale del subwoofer.

Filter: Imposta la frequenza passa-basso del filtro del subwoofer.

Low-pass In/Out: Abilita o esclude il filtro del subwoofer.

Phase: Inverti la fase di uscita del subwoofer.

Bass Extension: Permette di scegliere tra tre opzioni di estensione dei bassi.

Movie/Music EQ: Permette di scegliere l'opzione per materiale basato su musica o film.

On/Auto/Standby: Permitte l'accensione e lo standby dell'unità.

Status indicator: Si illumina per indicare che l'amplificatore è acceso.

Fault indicator: Si illumina per indicare una condizione di guasto.

Collegamento del subwoofer

Tutti i collegamenti dovrebbero essere fatti ad apparecchi spenti.

Il CT SW10, 12 e 15 sono dotati di una coppiia di connettori per diffusori ed un connettore Neutrik Speakon sul pannello posteriore. I connettori per diffusori permettono una velocze e facile connessione di cavi spellati nelle i connettori Speakon permittedo un metodo di collegamento più sicuro e stabile.

Seutilizzate i connettori per diffusori, collegate il cavo positivo al terminali rosso, ed il cavo negativo al terminale nero. La non osservanza della polarità da rluogo ad una inadequata riproduzione dell'imagine sonora ed ad una perdita di bassi. La figura 1 illustra l'utilizzo dei terminali per diffusori.

Seutilizzate l'opzione Speakon, smontate il connettore Speakon come mostrato in figura 2. Collegate il cavo positivo al terminale contrassegnato con +1 ed il cavo negativo al terminale contrassegnato -1. Per collegare due subwoofer devono essere usati i connettori +2 e -2. La non osservanza della polarità da rado luogo ad una inadequata riproduzione dell'immagine sonora ed ad una perdita di bassi. Dopo che avrete rimontato il connettore potra essere inserito nel suo alloggiamento e bloccato ruotandolo in senso orario.

Chiedete consiglio al vostro rivenditore sulla scelta dei cavi per i diffusori. Controllate che l'impedenza totale sia inferiore a quella massima raccomandata nelle caratteristiche dei diffusori, ed utilizzate un cavo a Bassa induttanza per evitare l'attenuazione delle frequenze più alte.

Collegamento dell'amplificatore del subwoofer

Tutti i collegamenti dovrebbero essere fatti ad apparecchi spenti.

L'amplificatore SA1000 dispone di due coppie di terminali per diffusori ed un connettore Neutrik speakon quattro poli sul pannello posteriore. I connettori per diffusori permettono una veloc e facile connessione di cavi spellati nelle i connettori Speakon permettono un metodo di collegamento più sicuro e stabile. Possono essere collegati all'amplificatore due subwoofer identici utilizzando due coppie di connettori per diffusori o il connettore Speakon a quattro poli fornito in dotazione.

Seutilizzate i connettori per diffusori, collegate il cavo, o i cavi, positivo ai terminali rossi ed il cavo, o i cavi, negativo ai terminali neri. La non osservanza della polarità darà luogo ad una inadequata riproduzione dell'imagine sonora ed ad una perdita di bassi. La figura 3 illustra l'utilizzo dei terminali per diffusori per collegare uno o due subwoofer.

Seutilizzate I'opzione Speakon,smontate il connettore Speakon come mostrato in figura 2.Collegate il cavo, oicavi,positivo al terminale,oai terminali, contrassegnato con +1 ed il cavo negativo al terminale,oai terminali,contrassegnato-1.La non osservanza della polarità darà luogo ad una inadequata riproduzione dell'imagine sonora ed ad una perdita di bassi.Dopo che avrete rimontato il connettore potra essere insertito nel suo alloggiamento e bloccato ruotandolo in senso orario. La figura 4 illustra l'utilizzo del connettore Speakon per collegare uno o due subwoofer.

Collegate il segnale all'amplificatore del subwoofer utilizzando le opzioni RCA phono o XLR. Puo essere collegato un secondo amplificatore per subwoofer in modalità daisy-chain dal primo amplificatore collegandosi alle sue uscite RCA phono o XLR.

Impostazione e controllo dell'amplificatore per subwoofer

Prima dell'ascolto

Prima di ascoltare il vostro nuovo subwoofer ed effettuire le regolazioni fini, controllate nuovamente le connessioni. Assicuratve in particolare che la fase sia corretta. I terminali positivi del subwoofer (contrassegnati + e di colore rosso) dovrebbero essere connessi al terminale di uscita positivo sull'amplificatore, ed i terminali negativi sul subwoofer (contrassegnati - e di colore nero) dovrebbero essere collegati ai terminali di uscita negativi sull'amplificatore. La non osservanza della polarità darà luogo ad una inadequata riproduzione dell'imagine sonora ed ad una perdita di bassi.

Accensione e spegnimento

Sarebbe meglio accendere l'amplificatore per subwoofer solo dopo ave accesso tutti gli altri componenti del sistema, e spegnerlo per primo. L'indicatore On/Auto/Standby e Status funzionano come segue:

On: Con l'interruttore in esta posizione, il subwoofer resta costamente acceso e la spia è verde.

Auto: Non appena si attiva il subwoofer su Auto, il subwoofer è completamente attivo e il led indicatore diventa verde. Dopo un periodo di circa 5 minuti sulla segnale di ingresso, il subwoofer automaticamente

entra in modalità di attesa: "sleep" e il led indicatore diventa rosso. Quando viene rilevato un segnale in ingressso, il subwoofer si riaccende automaticamente e il led indicatore diventa verde. Il suwoofer dopo un periodo di circa 5 minuti sulla segnale di ingressso entra in modalità "sleep"

I processor audio-video dotati di una procedura "automatica" di impostazione potrebbero essere "confusi" da subwoofer con funzione automatica di attivazione/disattivazione al rilevamento del segnale in ingresso; potenzialmente potrebbe verificarsi una condizione di guasto. Se utilizzate un processore di questo tipo, sarebbe meglio lasciare l'amplificatore del subwoofer acceso e pienamente attivo durante la procedura di impostazione.

Standby: Con il commutatore impostato su Standby, il subwoofer si attivera quando sare applicato un segnale 12V all'ingresso Trigger. Specnendo il segnale 12V si riportera il subwoofer in modalità "sleep", il led indicateatore diventerà verde quando il subwoofer è Attivo, e rosso quando il subwoofer è in modalità "sleep".

Impostazione dei controlli dell'amplificatore del subwoofer

Ci sono 6 possibili impostazioni:

II controlo del VOLUME (LINE)

Il controlo della FREQUENZA PASSA-BASSO

L'interrotture del FILTRO PASSA-BASSO

II selettore BASS Extension

L'interrottlore EQUALISATION

L'interrottore della FASE

Le regolazioni ottimali dipendono dagli altri componenti utilizzati con il subwoofer e nelle modalità di collegamento. Se utilizzate più di un subwoofer, assicuratevi che i parametri di regolazione su ciascuno diesso siano gli stessi.

Impostazioni per utilizzo in sistema home theater

Regolate il controlo del VOLUME in posizione ore 9.

Regolate l'interruttore di FILTRO PASSA-BASSO su OFF.

Regolate l'interruttore BASS EXTENSION inizialmente in posizione A.

Spostate I'interruptto FASE inizialmente su 0^

L'impostazione della FREQUENZA PASSA-BASSO è irrilevante poiché ilhetto è disattivato.

Impostate il commutatore EQUALISATION su MOVIE.

Per maggiori dettagli in merito, consultate il paragrafo "Messa a punto".

Il subwoofer ed il relativo amplificatore non sono certificati THX®, ma possono essere utilizzati con un processore THX®. Se utilizes un processore THX® assicuratve che la funzione subwoofer sia abilitata. In questo modo sono inserti tutti i filtri e le regolazioni necessarie al subwoofer in tutte le modalità di ascolto. Per la regolazione dei livelli, dovrebbero essere usati il

test di rumore interno e le regolazioni di livello dei canali del processore THX^巴 . In tutti i casi i livelli dovrebbero essere regolati in modo tale da ottenere 75 dB di pressione sonora (pesato C) nella posizione d'ascolto, con il segnale di test interno del processore.

Con altri processori, configurare i diffusori anteriors e surround come "large" o "small" come desiderate, prima di regolare i livelli. Utilizzate il segnale interno di test e le regolazioni di volume del processore per regolare i livelli di tutti i diffusori. Agite sul VOLUME del subwoofer solo se con il processore non riuscite ad otteneri giusti livelli di segnale desiderato. Sono disponibile reperibili presso i negozi di elettronica dei misuratori di livello sonoro peu costosi, e dovrebbero essere usati per regolare accuramente i livelli. Fate riferimento al manuale di istruzioni del vostro processore per ulteriori dettagli sulle regolazioni dei livelli.

Utilizzo in sistemi audio 2 canali

Regolate il controlo del VOLUME in posizione ore 9.

Regulate I'interruptto di FILTRO PASSA-BASSO su ON.

Regolate I'interrottore BASS EXTENSION inizialmente in posizione A.

Impostate il commutatore EQUALISATION su MUSIC.

Spostate I'interruttoFASE inizialmente su 0^

Regolate il selettore di FREQUENZA PASSA-BASSO in modo che corrisponda a -6dB dei diffusori satelliti. Nota: Le caratteristiche -3dB e -6dB si sono verificare sulle specifiche di tutti i tipi diffusori B&W.

Comunque se il produttore dei nostri diffusori specifica solo la frequenza a -3dB, l'impostazione ottimale per il filtrato passa basso dovrebbe essere tra 0.6 e 0.9 volte il valore di但这a caratteristica. Piu graduale sare la curva di caduta del diffusore, più l'impostazione della frequenza dovrè essere verso il basso.

Per maggiori dettagli in merito, consultate il paragrafo "Messa a punto".

Messa a punto

Prima di effettuare la messa a punto del sistema, controllate che tutte le connessioni siano corrette.

Home theatre

In sistemi home theatre il segnale del subwoofer (LFE) è un canale separato, più che un'estensione del segnale ai diffusori satelliti. Il filtrro PASSA-BASSO viene disattivato (o impostato al valore massimo), perché il processore fornisce tutti i filtri per qualsiasi diffusoreippo su "small". Tuttavia, la posizione dell'interruttore di fase più essere variata a piacere.

Normalmente la fase sare settata su 0^ , ma se il subwoofer vieneippo a una notevole distance dagli altri diffusori, oppure l'amplificatore di potenza che pilota gli altri diffusori sembra invertire il segnale, potrebbe essere consigliabile la posizione a 180^ .

Ascoltate la riproduzione di un brano con l'interruttore in entrambé le posizioni e scegliete quello che viSEMbra il suono più pieno. Se la differenza è minima, lasciate l'interruttore a 0^

In genere i processori surround hanno un segnale di test calibrato che puo essere utilizzato per impostare i livelli di tutti i diffusori, rendendo il compito in un certo senso più semplice che con l'audio a 2 canali. Comunque, non abbiate paura ad alterare le regolazioni secondo le vostre preferenze. E' facile lasciarsi trasportare alla potenzialità dinamica del subwoofer, in particolar modo con alcuni effetti sulleasse frequence. Spesso è possibile ottenere un'imagine più realistica, e più soddisfacente, regolando il livello del subwoofer più basso del livello di regolazione standard.

Audio 2 canali

Regolate ilsystema nella modalità preferita, ed ascoltate alcuni brani con un ricco contentuto di basse frequenze.

Le regolazioni ottimali della fase e della frequenza PASSA/BASSO sono corrate e dipendono anche da la caratteristica della frequenza di taglio alle basse frequenze dei diffusori satellite. Comunque, le regolazioni consigliate in precedenza per la frequenza passa basso e la fase devono essere scelte per aggungere nel miglior modo possibile Bassi profondi ed allineati a quelli riprodotti dai diffusori.

Utilizzando le impostazioni iniziali, per prima casa controllate la posizione del selettore della fase. Scegliete la posizione in cui il suono vi sembra più pieno. Normalmente la posizione consigliata nella guida è quella ottimale, ma potrebbe variare in alcuni casi, ad esempio se state usinge le uscite di linea e l'amplificatore che pilota i diffusori satelliti inverte il segnale, o se il subwoofer non è posizionato vicino ai satelliti.

A quello punto, regolate il VOLUME dell'amplificatore del subwoofer dei relativi satelliti a myistro piacimento. Provate ad ascoltare un'ampia varietà di brani per trovare una regolazione ottimale delsystema. Potresteriscontrare che un brano ad un determinato livello di regolazione ha un suono eccezonale, ed un altrbrano allo stesso livello potrebberisultare eccessamente potente. Ascoltate ad un volume normale e non eccessivo poichè la percezione del bilanciamamento varia in funzione del livello sonoro.

Infine, regolate la frequenza delhetto passa basso del subwoofer in modo da minimizzare la differenza tra la risposta in frequenza del subwoofer ed i diffusori satelliti.

Tutte le applicazioni

Il selettore BASS EXTENSION permette di scegliere tra tre diverse impostazioni del subwoofer. La posizione A permette di ottener la maggiore estensione, nella imposizione C si ha la minima estensione. La posizione B è una impostazione intermedia tra le due precedenti. Se il systema deve essere utilizzato ad alte livelli di volume o in un ambiente molto grande, contenendo l'estensione dei bassi utilizzando le impostazioni B o C potrebbe aiutare ad assicurare che il subwoofer non superi他们在 limiti prestazionali. Nella maggior parte delle situazioni il selettore BASS EXTENSION dovrebbe essere lasciato in posizione A.

Il selettore EQUALISATION agisce sull'allineamento della curva dei bassi in modo appropriato per la modalità MOVIE o MUSIC. La posizione MOVIE è adatta per le caratteristiche degli effetti alle basse frequenze dei film d'azione. La posizione MUSIC è,invece più adatta per bassi velocici e precisi.

L'ingresso Equalisation da 3.5mm sul pannello posteriore è dedicato alla ricezione di un segnale 12V che commuta l'impostazione MOVIE/MUSIC sul pannello frontale. Impostandola adeguatamente, l'uscita trigger 12V di un processore più automatizzare le prestazioni ideali del subwoofer. Se il commutatore sul pannello frontale è impostato su MOVIE, il segnale trigger 12V lo commuterà su MUSIC, e viceversa. Prestate attenzione durante l'impostazione del processore per trarre il massimovantaggio da但这a caratteristica.

Se avete problemi di bassi eccessivi - se alcune note basse sono esuberanti più di autres - probabilitmente avete problemi dovuti all'ambiente d'ascolto ed è consigliabile intervenire sul posizionamento del subwoofer. Quelli che possonoSEMbrare piccoli spostamenti -anche di 15 cm -posso nave effetti molto rilevanti sul suono. L'utilizzo di più subwoofer cui attenuare gli effetti delle risonanze della stanza poiché agli subwoofer tenderà a stimolare risonanze a frequence diverse. Se modificate in modo considerevole la distance fra i/il subwoofer e i diffusori satellite e la posizione di ascolto, effettuate nuovamente la regolazione della fase. Dovreste anche verificare il livello del volume del subwoofer (utilizzando sua i controlli sui livelli di uscita del processore, sua il controlo del VOLUME del subwoofer in maniera adeguata) ma solo dopo aver regolato correttamente la fase.

Rodaggio

Le prestazioni dei diffusori cambieranno velocamente durante il periodo di ascolto iniziale. Se sono stati immagazzinati in un ambiente freddo, i materiali smorzanti e le sospensioni richiederanno un certo tempo per riacquistare le loro proprieta meccaniche. Anche le sospensioni degli altoparlanti si lasceranno andare durante le prime ore di utilizzo. Il tempo necessario per i diffusori per raggiungere le loro prestazioni ottimali varia in base alle condizioni di immagazzinaggio precedenti ed a come vengono usati. Come guida, considerate almeno fino ad una settimana per stabilizzare gli effetti della temperatura e 15 ore di uso medio perché le parti meccaniche raggiungano le loro caratteristiche ottimali.

Comunque, ci sono statianche casi di rodaggi più lunghi (circa un mese), ma che hanno peu a che fare con i cambiamenti dei diffusori, e più con gli ascoltatori che si sono dovuti adeguare ad un nuovo suono. Con diffusori di elevata qualità comeQUESTI, potreste notare un significativo incremento nella quantità dei dettagli se comparati con il tipo di suono a cui eravate abituati in precedenza; all'inizio il suono potrebbe sembrarvi troppo "diretto" e forse duro. Dopo un certo periodo di tempo il suono sembrera più dolce, ma sera perdita di chiarezza e dettaglio

Manutenzione

La superficie del cabinet solitamente deve essere solo spolverata. Se volete utilizzare un apposto prodotto spray antistatico per pulirlo, prima rimuovete le griglie tirandole delicatamente verso l'esterno del cabinet. Spruzzate il prodotto sul panno, non direttamente sul cabinet. Vi consigliamo di provare prima a pulire sola una piccola parte del cabinet, poiché alcuni prodotti potrebbero danneggiare alcune superfici. Non utilizzate prodotti abrasivi o contenti acidi, alcali o agenti anti-batterici. Non utilizzate prodotti di pulizia sugli altoparlanti. Per pulire il tessuto delle griglia, potete utilizzato una normale spazzola per panni, passandola delicatamente sulla griglia dopo che è stataolta dal diffusore.

Non utilizzate il subwoofer come un tessolo. Quando è in funzione gli oggetti lasciati sul piano superiore tendono a vibrare. In particolare, evitate di posizionare contentitori con liquidi (es. bicchieri pieni o vasi di fiori).

Se ilsystema non viene usato per parecchio tempo, scollegate il subwoofer alla alimentazione.

Neutrik^® ed i nomi dei prodotti Neutrik^® a cui si fa riferimento sono marchi registrati e/o marchi di proprietà di Neutrik^®.

Garanzia limitata

Questo prodotto è stato progettato e fabbricato secondo i più alto standard qualitativi. Tuttavia, nell'improbabile caso di un guasto o malfunzionamento, B&W Group Ltd. e i loro distributori nazionali garantiscono parti sostitutive e mano d'opera gratuite (alcune eccezioni sono possibili) nei paesi in cui è presente un distributore ufficiale B&W.

Questa garanzia limitata è valida per un periodo di cinque anni alla data di acquireo o di due anni per i componenti elettronici, diffusori attivi inclusi.

Termini e condizioni

1 La garanzia è limitata alla sola riparazione delle apparecchiature. La garanzia non copre iosti di trasporto o nessun altro tipo di costo, né i rischi derivanti alla rimozione, il trasporto e l'installazione dei prodotti.
2 La garanzia è valida solo per l'acquirente originario e non è trasferibile.
3 Questa garanzia è applicabile solo in caso di materiali e/o fabbricazione difettosi al momento dell'acquisto e non è applicabile nei seguenti casi:
a. danni causati da installatione, connessione o imballaggio incorretti,
b. danni causati da un uso inadeguato del prodotto, diverso dall'uso specificato nel manuale dell'utente, negligenza, modifiche o impiego di componenti non fabbricati o autorizzati da B&W,
c. danni causati da apparecchiature ausiliarie difettose o inadatte,

d. danni causati da incidenti, fulmini, acqua, fiamme, calore, guerra, disordini pubblici o altra causa al di fuori del ragionevole controlo di B&W e dei loro ufficiali distributori,
e. quando il numero di series del prodotto è stato alterato, cancellato, rimioso o reso illeggibile,
f. se riparazioni o modifiche sono state effettuate da personale non autorizzato.
4 Questa garanzia completa le obbligazioni di legge regionali e nazionali dei rivenditori o distributori nazionali e non incide sui diritti del consumatore stabiliti per legge.

Riparazioni in garanzia

Se sono necessarie delle riparazioni, seguire le procedure delineate qui di seguito:

1 Se le apparecchiature sono utilizzate nel paese in cui sono state acquistate, contattare il rivenditore autorizzato B&W da cui sono state acquistate.
2 Se le apparecchiature non sono utilizzate nel paese in cui sono state acquistate, contattare il distributore nazionale B&W nel paese di residenza, che sare in grado di fornire i dettagli della ditta incaricata delle riparazioni. Contattare B&W nel Regno Unito o visitare il site web per i dettagli dei vari distributori di zona.

Per ricevere assistenza in garanzia, bisognera esibire, compilata e timbrata dal rivenditore il giorno dell'acquisto, il tagliando di garanzia e lo scontrino d'acquisto originale o altri tipo di prova d'acquisto con data d'acquisto.
