GEBRUIKSAANWIJZING talento smart B10 mini Grässlin

Deze handleiding maakt veilig en efficiënt gebruik van de verdeelkast-schakelklok (hieronder "apparaat") mogelijk. Deze handleiding maakt deel uit van het apparaat en moet voor iedereen die met het apparaat werkt steeds toegankelijk worden bewaard. Iedereen die met het apparaat werkt moet deze handleiding voor het begin van alle werkzaamheden zorgvuldig gelezen en begrepen hebben. Algemene voorwaarde voor veilig werken is het in acht nemen van alle aangegeven veiligheidsaanwijzingen en handelingsaanwijzingen in deze handleiding.

Auteursrecht

Deze handleiding is auteursrechtelijk beschermd.

Het doorgeven van deze handleiding aan derden, verveelvoudiging op welke wijze dan ook – ook gedeeltelijk – alsmede gebruik en/of bekendmaking van de inhoud ervan is zonder schriftelijke toestemming van de fabrikant behalve voor interne doeleinden niet toegestaan. Overtredingen verplichten tot schadevergoeding. De fabrikant kan verdere vorderingen afdwingen.

Het auteursrecht berust bij de fabrikant.

Downloaden

Volgende informatie vindt u onder www.graesslin.de: Handleiding als download en technische gegevens

Conformiteitsverklaring

Hiermee verklaart Grässlin GmbH dat het radio-installatietype “talento smart B10 mini” voldoet aan de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is onder het volgende internetadres beschikbaar: http://qrc.graesslin.de/talento-smart-conformity.

Overzicht....76

Veiligheid 82

Installatie 84

Afvoer....85

Overzicht

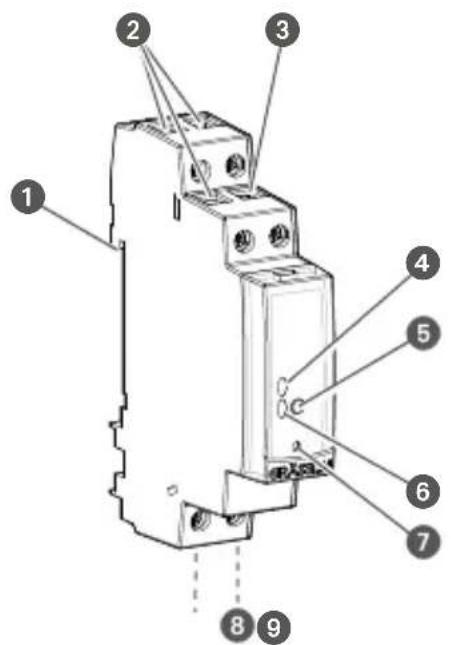

Afb. 1: Verdeelkast-schakelklok

1 Kliksysteem voor montage op DIN-rail
2 Aansluitklemmen voor kanaal 1
3 Potentiaalvrije lege klem
4 LED 1
5 Bedientoets
6 LED 2
7 Reset-knop
8 Aansluitklem nulleider
9 Aansluitklem fase

Functiebeschrijving

De verdeelkast-schakelklok is een schakelklok die met een kliksystem op een DIN-rail (afb. 1/ ①) wordt gemonteerd; deze stuurt het ermee verbonden apparaat aan. De verdeelkast-schakelklok beschikt over 1 kanaal en kan via een bedientoets (afb. 1/ ⑤) worden bediend. De status van de veerdeelkast-schakelklok wordt weergegeven met 2 LED's (afb. 1/ ④ en ⑥). De verdeelkast-schakelklok kan via een mobiel apparaat worden geprogrammeerd per app of via PC-software. De frequentie van het radiosignaal ligt bij 2,4 GHz en het maximale zendvermogen bedraagt 1,8 mW.

De technische gegevens van de apparaten die in deze handleiding beschreven zijn, vindt u onder:

http://qrc.graesslin.de/talento-smart-specs.

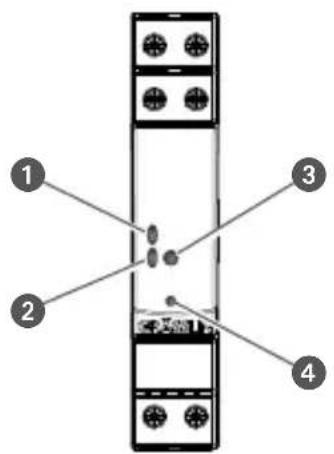

Weergave- en bedieningselementen

Functie van de toetsen (afb. 2 ③ en ④)

AAN (FIX) Het kanaal permanent inschakelen.

UIT (FIX) Het kanaal permanent uitschakelen.

OVR Het actieve programma wordt tot het volgende automatische commando overschreven (override).

Reset Een reset starten.

Bootloader activeren

Voor een update moet de modus Bootloader worden geactiveerd:

1. Reset-knop indrukken
2. Bedientoets tegelijkertijd indrukken - 2 seconden ingedrukt houden
3. Reset-knop loslaten
4. Bedientoets loslaten
5. LED 1 knippert 2 keer blauw

LED 1 (afb. 2 1) LED 2 (afb. 2 2)		Beschrijving
○	● wit	Relais UIT
○	● groen	Relais AAN
○	○	Voeding UIT
○	● wit / ● groen (status relais)	Automatische modus
○ geel wit / groen (status relais)		OVR-modus
○ geel wit / groen (status relais)		FIX-modus
○ blauw wit / groen (status relais)		Bluetooth verbonden
○ 2 × blauw	○	Bootloader actief
○ blauw	○	Firmware-update
○ rood rood	○	Geen tijd
○ 3 × wit 3 × wit	○	Reset fabrieksinstellingen

1 sec. rood

Vergrendeling met pincode

○ LED UIT

LED knippert

LOD AAN

NL

De verdeelkast-schakelklok kan via een mobiel apparaat worden geprogrammeerd, hiervoor de QR-code scannen en de app installeren.

Afb. 3: mobiele app voor Android en iOS-apparaten

Veiligheid

• De verdeelkast-schakelklok is uitsluitend bedoeld voor het schakelen van elektrische apparaten in privéomgevingen en commerciële omgevingen voorzover dit overeenstemt met het reglementaire gebruik ervan.
• De verdeelkast-schakelklok mag uitsluitend op DIN-rails worden gemonteerd.
• De verdeelkast-schakelklok alleen in droge ruimtes gebruiken en niet in de buurt van apparatuur met inductieve ontlading (motoren, transformatoren enz.)

Tot het reglementair gebruik behoort ook het in acht nemen van alle instructies in deze handleiding. Elk ander gebruik dan reglementair gebruik geldt als onjuist gebruik. Door ingrepen en wijzigingen aan het apparaat vervalt de wettelijke garantie.

Restrisico

WAARSCHU-WING!

Levensgevaar door elektrische schok!

Onjuiste montage en installatie van het apparaat kunnen leiden tot levensgevaarlijke elektrische spanningen.

- Montage en aansluiting uitsluitend door een elektromonteur laten uitvoeren.

FCC-certificering

FCC ID: 2AHH7-B10

Dit apparaat voldoet aan hoofdstuk 15 van de FCC-regels. Gebruik is onder de volgende voorwaarden toegestaan: (1) Dit apparaat mag geen storende interferenties veroorzaken en (2) het apparaat moet ontvangen interferenties accepteren, ook de interferenties die tot een ongewenste werking kunnen leiden.

IT

Installatie

A Montage op DIN-rail
B 110 - 230 V 1-kanaal-verdeelkast-schakelklok

1. Verdeelkast-schakelklok van boven op de DIN-rail (afb. 4/A) plaatsen en naar achteren drukken tot deze vergrendelt.
2. Verdeelkast-schakelklok volgens schakelschema (afb. 4/B) installeren (leidingen met een doorsnede tussen 1 mm² en 2,5 mm² gebruiken).

Afvoer

Niet-reglementaire afvoer

Gevaar voor het milieu door onjuiste afvoer!

Door onjuiste afvoer kunnen gevaren voor het milieu ontstaan.

• Elektrisch afval en elektronische componenten vakkundig afvoeren, d.w.z. gescheiden volgens materiaalgroepen van de onderdelen die moeten worden verwijderd.
• Zorg principieel voor een milieuvriendelijke verwijdering in overeenstemming met de stand van de milieubeschermings-, recycling- en afvalverwijderingstechnologie.
