BEDIENUNGSANLEITUNG talento smart B10 mini Grässlin
Diese Anleitung ermöglicht den sicheren und effizienten Umgang mit der Verteilerschaltuhr (im Folgenden „Gerät“). Diese Anleitung ist Bestandteil des Geräts und muss für jeden, der mit dem Gerät umgeht, jederzeit zugänglich aufbewahrt werden. Jeder, der mit dem Gerät umgeht, muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben. Grundvoraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise und Handlungsanweisungen in dieser Anleitung.
Urheberschutz
Diese Anleitung ist urheberrechtlich geschützt.
Die Überlassung dieser Anleitung an Dritte, Vervielfältigungen in jeglicher Art und Form – auch auszugsweise – sowie die Verwertung und/oder Mitteilung des Inhaltes sind ohne schriftliche Genehmigung des Herstellers, außer für interne Zwecke nicht gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz. Der Hersteller behält sich das Recht vor, zusätzliche Ansprüche geltend zu machen. Das Urheberrecht liegt beim Hersteller.
Download
Folgende Informationen finden sich unter www.graesslin.de: Anleitung zum Download und Technische Daten
Konformitätserklärung
Hiermit erklärt Grässlin GmbH, dass der Funkanlagentyp „talento smart B10 mini“ der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://qrc.graesslin.de/talento-smart-conformity
DE
Übersicht 4
Sicherheit....10
Installation 12
Entsorgung 13
Übersicht

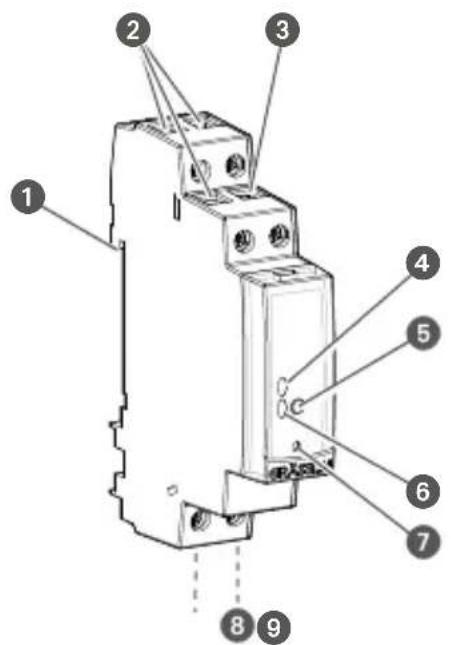

Abb. 1: Verteilerschaltuhr
1 Klicksystem für Montage auf DIN-Schiene
2 Anschlussklemmen für Kanal 1
3 Potentialfreie Leerklemme
4 LED 1
5 Bedientaste
6 LED 2
7 Reset-Taste
8 Anschlussklemme Neutralleiter
9 Anschlussklemme Phase
Funktionsbeschreibung
Die Verteilerschaltuhr ist eine Schaltuhr, die mit einem Klicksystem auf eine DIN-Schiene (Abb. 1/①) montiert wird; diese steuert das jeweils damit verbundene Gerät an. Die Verteilerschaltuhr verfügt über 1 Kanal und kann über eine Bedientaste (Abb. 1/⑤) bedient werden. Der Zustand der Verteilerschaltuhr wird über 2 LEDs angezeigt (Abb. 1/④ und ⑥). Die Verteilerschaltuhr kann über ein mobiles Gerät mittels App oder PC-Software programmiert werden. Die Frequenz des Funksignals liegt bei 2,4 GHz und die maximale Sendeleistung beträgt 1,8 mW.
Technische Daten (DIN EN 60730-1)
Wirkungsweise 1.B
Verschmutzungsgrad 2
Bemessungsstoßspannung 4000 V
Die technischen Daten der Geräte, die in dieser Anleitung beschrieben sind, finden Sie unter:
http://qrc.graesslin.de/talento-smart-specs.
Anzeige- und Bedienelemente

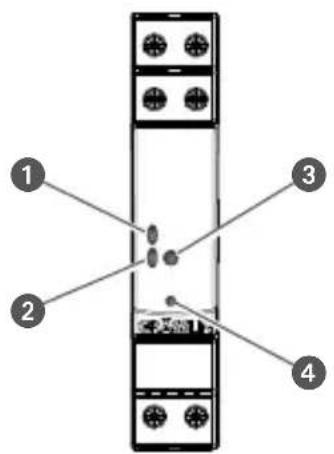

Abb. 2: Anzeige- und Bedienelemente
1 LED 1
2 LED 2
3 Bedientaste
4 Reset-Taste
Funktion Tasten (Abb. 2 3 und 4)
EIN (FIX) Den Kanal dauerhaft einschalten.
AUS (FIX) Den Kanal dauerhaft ausschalten.
OVR Das laufende Programm wird bis zum nächsten Automatikbefehl überschrieben.
Reset Reset starten.
Bootloader aktivieren
Vor einem Update muss der Bootloader-Modus aktiviert werden:
- Reset-Taste drücken
- Bedientaste gleichzeitig drücken – 2 Sekunden gedrückt halten
- Reset-Taste loslassen
- Bedientaste loslassen
- LED 1 blinkt 2 mal blau
| LED 1 (Abb. 2 1) LED 2 (Abb. 2 2) | Beschreibung | |
| ○ | ● weiß | Relais AUS |
| ○ | ● grün | Relais EIN |
| ○ | ○ | Power AUS |
| ○ | ● weiß / ● grün (Status Relais) | Auto Modus |
| ○ gelb weiß / grün (Status Relais) | OVR Modus | |
| ○ gelb weiß / grün (Status Relais) | FIX Modus | |
| ○ blau weiß / grün (Status Relais) | Bluetooth verbunden | |
| ○ 2 × blau | ○ | Bootloader aktiv |
| ○ blau | ○ | Firmware Update |
| ○ rot rot | ○ | Keine Uhrzeit |
| ○ 3 × weiß 3 × weiß | ○ | Werksreset |
1 sec rot
Sperrung durch PIN
LED AUS
ED blinkt
EIN
Die Verteilerschaltuhr kann über ein mobiles Gerät programmiert werden, dazu QR-Code scannen und App installieren.
Abb. 3: mobile App für Android und iOS-Geräte
Sicherheit
Bestimmungsgemäße Verwendung
- Die Verteilerschaltuhr dient ausschließlich zur Schaltung von elektrischen Geräten im privaten und gewerblichen Bereich, deren bestimmungsgemäße Verwendung dies nicht untersagt.
• Die Verteilerschaltuhr darf ausschließlich auf DIN-Schienen montiert werden. - Die Verteilerschaltuhr nur in trockenen Räumen einsetzen und nicht in der Nähe von Geräten mit induktiver Entladung montieren (Motoren, Transformatoren usw.).
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung aller Angaben in dieser Anleitung. Jede über die bestimmungsgemäße Verwendung hinausgehende oder andersartige Benutzung gilt als Fehlgebrauch. Durch Eingriffe und Veränderungen am Gerät erlischt die gesetzliche Gewährleistung.
Restrisiko
WARNUNG!
Lebensgefahr durch elektrischen Schlag!
Unsachgemäße Montage und Installation des Geräts können zu lebensgefährlichen elektrischen Spannungen führen.
- Montage und Anschluss ausschließlich durch Elektrofachkraft durchführen lassen.
FCC-Zertifizierung
FCC ID: 2AHH7-B10
Dieses Gerät entspricht Abschnitt 15 der FCC-Regeln. Der Betrieb ist unter folgenden Bedingungen zulässig: (1) Dieses Gerät darf keine störenden Interferenzen verursachen und (2) das Gerät muss empfangene Interferenzen akzeptieren, auch solche, die zu unerwünschtem Betrieb führen können.
IT
Installation
Abb. 4: Montage auf DIN-Schiene und Schaltbild
A Montage auf DIN-Schiene
B 110 – 230 V 1-Kanal-Verteilerschaltuhr
- Verteilerschaltuhr von oben auf die DIN-Schiene (Abb. 4/A) setzen und nach hinten drücken, bis diese einrastet.
- Verteilerschaltuhr gemäß Schaltbild (Abb. 4/B) installieren (Leitungen mit einem Querschnitt zwischen 1 mm² und 2,5 mm² verwenden).
Entsorgung
Unsachgemäße Entsorgung
UMWELT- SCHUTZ!
Gefahr für die Umwelt durch falsche Entsorgung!
Durch falsche Entsorgung können Gefahren für die Umwelt entstehen.
– Elektroschrott und Elektronikkomponenten fachgerecht entsorge getrennt nach Materialgruppen der zu entsorgenden Teile.
- Grundsätzlich so umweltverträglich entsorgen, wie es dem Stand der Umweltschutz-, Wiederaufbereitungs- und Entsorgungstechnik entspricht.
Technische gegevens (DIN EN 60730-1)
Werkingswijze 1.B
Vervuilingsgraad 2
Nominale impulsspanning 4000 V
