HASZNÁLATI ÚTMUTATÓ talento smart B10 mini Grässlin

Utylizacja Nieprawidłowa utylizacja Niebezpieczeństwo dla środowiska wskutek nieprawidłowej utylizacji! Wskutek nieprawidłowej utylizacji mogą powstać zagrożenia dla środowiska naturalnego! − Utylizować odpowiednio złom elektryczny i podzespoły elektroniczne, tzn. zpodziałem na grupy metali utylizowanych materiałów. − Zasadniczo utylizować w sposób nieszkodliwy dla środowiska, odpowiada- jący stanowi techniki ochrony środowiska, recyklingu i utylizacji. OCHRONA ŚRODOWI- SKA!158 A jelen útmutató a digitális kapcsolóóra (a továbbiakban: „készülék”) biztonságos és hatékony hasz- nálatát teszi lehetővé. Ez az útmutató a készülék része, ezért a készüléket használó összes személy által bármikor hozzáférhető helyen tárolja. A készüléket kezelő összes személy alaposan olvassa el és értelmezze a jelen útmutatót a munka megkezdése előtt. A biztonságos munkavégzés alapfeltétele a jelen útmutatóban megadott összes biztonsági utasítás és kezelési utasítás betartása. Szerzői jogi védelem Ez az útmutató szerzői jogi védelem alatt áll. A jelen útmutatónak a gyártó írásos engedélye nélkül végzett, harmadik félnek történő átadása, bár- milyen módon és formában – akár csak kivonatosan – történő sokszorosítása, valamint tartalmának értékesítése és/vagy megosztása a belső célokat leszámítva nem engedélyezett. A visszaélések kártérítési kötelezettséget vonnak maguk után. A gyártó fenntartja magának a jogot, hogy további igényeket érvényesítsen. A szerzői jog a gyártó tulajdona. Letöltés A www.graesslin.de címen a következő információkat találja: Letölthető útmutató és műszaki adatok159

• Megfelelőségi nyilatkozat A Grässlin GmbH ezennel kijelenti, hogy a „talento smart B10 mini” típusú rádiós berendezés megfelel a 2014/53/EU irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege a következő internetes címen érhető el: http://qrc.graesslin.de/talento-smart-conformity Áttekintés p. 160
• Biztonság p. 166
• Telepítés p. 168
• Ártalmatlanítás 60 Áttekintés p. 1691

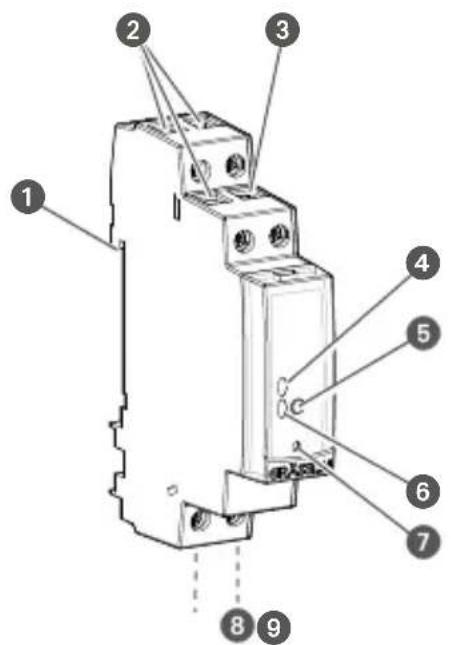

Pattintó rendszer a DIN-sínre való felszereléshez

1.csatorna csatlakozókapcsai

Nullvezető csatlakozókapcsa

Fázis csatlakozókapcsa

1. ábra: Digitális kapcsolóóra

A működés leírása A digitális kapcsolóóra egy olyan kapcsolóóra, amely egy DIN-sínre (1. ábra/

) pattintható. Ez a sín vezérli a kapcsolóórára csatlakoztatott készüléket. A digitális kapcsolóóra 1 csatornával rendelkezik, és 1kezelőgombbal (1. ábra/

) kezelhető. A digitális kapcsolóóra állapotát 2 LED jelzi (1. ábra/

). A digitális kapcsolóóra egy mobil készülékkel, alkalmazáson vagy számítógépes szoftveren keresztül programozható. A rádiójel frekvenciája 2,4GHz, és az adó maximális teljesítménye 1,8mW. Műszaki adatok (DIN EN 60730-1) Hatásmód 1.B Szennyezettségi fok 2 Névleges lökőfeszültség 4000 V A készülék jelen útmutatóban ismertetett műszaki adatait megtalálja itt: http://qrc.graesslin.de/talento-smart-specs.162 Kijelző- és kezelőelemek

2. ábra: Kijelző- és kezelőelemek

Gombok funkciói (2. ábra,

BE (FIX) A csatorna tartós bekapcsolása. KI (FIX) A csatorna tartós kikapcsolása. OVR A következő automatikus parancsig felülírja a folyamatban lévő programot. Visszaállítás Visszaállítás elindítása. Rendszerbetöltő aktiválása Frissítés előtt aktiválni kell a Rendszerbetöltő módot:

1. Nyomja meg a Visszaállítás gombot

2. Nyomja meg egyidejűleg a kezelőgombot – tartsa nyomva 2 másodpercig

3. Engedje el a Visszaállítás gombot

4. Engedje el a kezelőgombot

5. Az 1. LED 2-szer kéken villog164

Leírás fehér Relé KI zöld Relé BE Áramellátás KI fehér / zöld (relé állapota) Automatikus mód sárga fehér / zöld (relé állapota) OVR mód sárga fehér / zöld (relé állapota) FIX mód kék fehér / zöld (relé állapota) Bluetooth csatlakoztatva 2 × kék Rendszerbetöltő aktív kék Firmware frissítése piros piros Nincs idő 3 × fehér 3 × fehér Gyári visszaállítás165

1 mp-ig piros PIN miatti zárolás LED KI LED villog LED BE A digitális kapcsolóóra egy mobil készülékkel programozható. Ehhez olvassa be a QR-kódot, és telepítse az alkalmazást.

3. ábra: Mobil alkalmazás Android és iOS operációs rendszerű készülékekhez166

Biztonság Rendeltetésszerű használat

• A digitális kapcsolóóra kizárólag olyan elektromos készülékek magáncélú és ipari területen végzett kapcsolására szolgál, amelyek rendeltetésszerű használata ezt nem tiltja.

• A digitális kapcsolóóra kizárólag DIN-sínekre szerelhető fel.

• A digitális kapcsolóórát kizárólag száraz helyiségekben alkalmazza, és ne szerelje az indukció elvén működő készülékek (motorok, transzformátorok stb.) közelébe. A jelen útmutatóban szereplő összes adat betartása is a rendeltetésszerű használat részét képezi. A rendeltetésszerű használaton túlmenő vagy attól eltérő használat hibás használatnak minősül. A készüléken végzett beavatkozások és módosítások esetén a törvény által előírt jótállás érvényét veszti.167

Maradék kockázat Elektromos áramütés miatti életveszély! A készülék szakszerűtlen szerelése és telepítése életveszélyes elektromos feszültségekhez vezethet. − A szerelést és csatlakoztatást kizárólag villamossági szakemberrel végez- tesse el. FIGYELMEZ- TETÉS! FCC tanúsítvány FCC azonosító: 2AHH7-B10 Ez a készülék megfelel az FCCszabályok 15.szakaszában szereplő feltételeknek. A következő felté- telek mellett engedélyezett az üzemeltetés: (1) Ez a készülék nem okozhat zavaró interferenciákat, és (2) a készüléknek el kell fogadnia az érkező interferenciákat, azokat is, amelyek nem kívánatos üzemhez vezetnek.168 Telepítés

4. ábra: DIN-sínre történő felszerelés és kapcsolási rajz

A DIN-sínre történő felszerelés B 110 – 230 V-os, 1 csatornás digitális kapcsolóóra

1. A digitális kapcsolóórát felülről helyezze a DIN-sínre (4. ábra/A), és nyomja hátra, amíg be nem

2. A kapcsolási rajznak (4. ábra/B) megfelelően telepítse a digitális kapcsolóórát (1mm² és 2,5mm²

közötti keresztmetszettel rendelkező vezetékeket használjon). L N

Ártalmatlanítás Szakszerűtlen ártalmatlanítás A helytelen ártalmatlanítás veszélyt jelent a környezetre! A helytelen ártalmatlanítás veszélyt jelenthet a környezetre. − Az elektronikai hulladékot és alkatrészeket szakszerűen ártalmatlanítsa, azaz anyagcsoportonként szétválogatva szállítsa a hulladéklerakóba. − Alapvetően olyan környezetbarát ártalmatlanítást végezzen, amely megfelel a környezetvédelem, az újrahasznosítás és a hulladékkezelés jelenlegi állásának. KÖRNYE- ZETVÉDE- LEM!170 Registration numbers USA FCC-Zertizierung
