Likvidace Nesprávná likvidace Nebezpečí pro životní prostředí při nesprávné likvidaci! Při nesprávné likvidaci může dojít k ohrožení životního prostředí. − Elektroodpad a elektronické součásti likvidujte odborně, tzn. díly určené klikvidaci roztřiďte podle skupin materiálů. − Likvidaci zásadně provádějte šetrně kživotnímu prostředí podle stavu ekolo- gické a recyklační techniky, stejně jako zařízení pro likvidaci odpadů. OCHRANA ŽIVOTNÍHO PROSTŘEDÍ!98 Denna bruksanvisning möjliggör en säker och effektiv hantering av kopplingsuret (hädanefter ”appa- rat”). Denna bruksanvisning är en del av apparaten och måste förvaras så att den alltid är tillgänglig för alla som använder apparaten. Alla som hanterar apparaten måste läsa igenom och ha förstått denna bruksanvisning före alla arbeten. En grundförutsättning för ett säkert arbete är att alla angivna säkerhetsanvisningar och åtgärdsanvisningar i denna bruksanvisning följs. Upphovsrätt Denna bruksanvisning är skyddad av upphovsrätten. Det är förbjudet att överlåta denna bruksanvisning till tredje person, kopiera den på något sätt – även delvis – samt utnyttja och/eller vidarebefordra innehållet utan skriftlig tillåtelse från tillverkaren om det inte är för interna syften. Överträdelser leder till skadestånd. Tillverkaren förbehåller sig rätten till ytterligare anspråk. Tillverkaren äger upphovsrätten. Nedladdning Följande information nns under www.graesslin.de: Bruksanvisning för nedladdning och Tekniska data.99

Klicksystem för montering på DIN-skena

Anslutningsklämmor för kanal 1

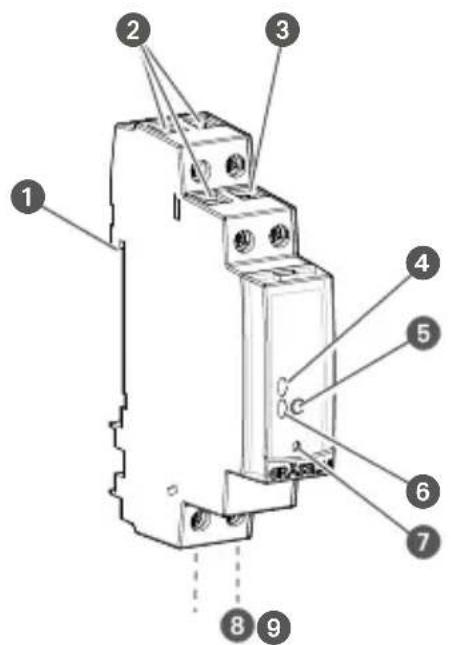

Funktionsbeskrivning Kopplingsuret är en timer, som monteras med ett klicksystem på en DIN-skena (bild 1/

). Det styr respektive apparat det är anslutet till. Kopplingsuret har 1 kanal och kan manövreras via en manö- verknapp (bild 1/

). Kopplingsurets läge visas på 2 lysdioder (bild 1/

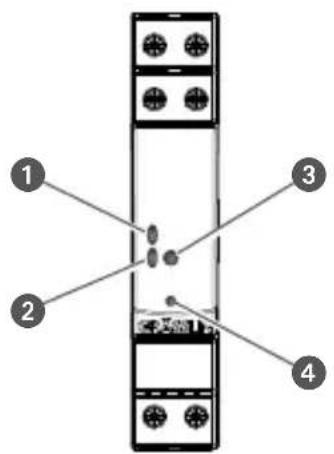

). Kopplingsuret kan programmeras via en mobil enhet via en app eller PC-mjukvara. Radiosignalens frekvens ligger på 2,4 GHz och max. sändningseffekt är 1,8 mW. Tekniska data (DIN EN 60730-1) Verkningssätt 1.B Nedsmutsningsgrad 2 Mätstötspänning 4000 V Tekniska data för de apparater som beskrivs i denna bruksanvisning nns under: http://qrc.graesslin.de/talento-smart-specs.102 Indikerings- och manöverelement

Reset-knapp Bild 2: Indikerings- och manöverelement

PÅ (FIX) Slå på kanalen permanent. AV (FIX) Stänga av kanalen permanent. OVR Det aktuella programmet skrivs över tills nästa automatiska kommando. Reset Starta Reset. Aktivera Bootloader Före en uppdatering måste Bootloader-läget aktiveras:

1. Tryck på Reset-knappen

2. Tryck samtidigt på manöverknappen i 2 sekunder

3. Släpp Reset-knappen

4. Släpp manöverknappen

5. LED 1 blinkar blått 2 gånger104

Beskrivning vit Relä AV grön Relä PÅ Drift AV vit / grön (status relä) Auto-läge gul vit / grön (status relä) OVR-läge gul vit / grön (status relä) FIX-läge blå vit / grön (status relä) Bluetooth ansluten 2 × blå Bootloader aktiv blå Uppdatering firmware röd röd Inget klockslag 3 × vit 3 × vit Fabriksåterställning105

1 sek. röd Spärrad med PIN LED AV LED blinkar LED PÅ Kopplingsuret kan programmeras via en mobil enhet. För detta ska QR-koden skannas in och appen installeras. Bild 3: mobil app för Android och iOS-apparater106 Säkerhet Avsedd användning

• Kopplingsuret får endast användas till att slå på/stänga av elektriska apparater i privata hushåll och i kommersiella miljöer som inte förbjuder detta.

• Kopplingsuret får endast monteras på DIN-skenorna.

• Montera endast kopplingsuret i torra rum och inte i närheten av apparater med induktiv urladd- ning (motorer, transformatorer osv.). Till avsedd användning hör även att alla uppgifter i denna bruksanvisning följs. Alla användningar som inte är avsedd användning eller annan användning klassas som felaktig användning. Ingrepp och ändringar på enheten leder till att den lagliga garantin upphör att gälla107

Resterande risker Livsfara på grund av elektriska stötar! Felaktig montering och installation av apparaten kan leda till livsfarliga elek- triska spänningar. − Anslutning och montering får enbart göras av en behörig elektriker! VARNING! FCC-certiering

Denna apparat motsvarar avsnitt 15 i FCC-bestämmelserna. Drift är tillåten på följande villkor: (1) Apparaten får inte ge upphov till störande interferenser och (2) apparaten måste acceptera mottagna interferenser, även de som kan leda till ofrivillig drift.108 Installation

Bild 4: Montering på DIN-skena och elschema A Montering på DIN-skena B 110 – 230 V 1-kanals-kopplingsur

1. Sätt fast kopplingsuret uppifrån på DIN-skenan (bild 4/A) och tryck det bakåt tills det hakar fast.

2. Installera kopplingsuret enligt elschemat (bild 4/B) (använd ledningar med en kabelarea mellan

1mm² och 2,5mm²). L N
