Producttype	Luchtcompressor
Merk	Metabo
Model	BASIC 1606 W OF
Beoogd gebruik	Productie van perslucht voor professioneel pneumatisch gereedschap
Voeding	230 V / 50 Hz
Drukvat	Staal, met condensafvoer
Maximale vatdruk	8 bar (schatting)
Drukregelaar	Ja, met manometer voor ingestelde druk
Manometers	Twee: vatdruk en ingestelde druk
Luchtaansluiting	Snelkoppeling
Veiligheidsklep	Ja, met veer
Aan/uit schakelaar	Ja
Transportgreep	Ja
Compressortype	Zuiger, olievrij (Oil Free)
Gegarandeerd geluidsvermogensniveau	Conform richtlijn 2000/14/EG
Elektrische beveiliging	Minimale zekering volgens technische gegevens
Bedrijfstemperatuur	+5°C tot +40°C
Dagelijks onderhoud	Condens uit het vat aftappen
Veiligheidsinstructies	Draag PBM (veiligheidsbril, gehoorbescherming), vermijd explosieve zones
Reparaties	Alleen door een gekwalificeerde elektricien
Inbegrepen accessoires	Gebruiksaanwijzing

Veelgestelde vragen - BASIC 1606 W OF METABO

Hoe tap ik condens af uit het vat?

Open de condensafvoer (2) onder het vat. Vang het water op in een geschikte container en sluit deze weer. Voer deze handeling dagelijks uit om corrosie te voorkomen.

Wat is de maximale druk van deze compressor?

De maximale vatdruk is ongeveer 8 bar. Overschrijd deze druk nooit. De veiligheidsklep wordt geactiveerd bij overschrijding.

Kan ik deze compressor buitenshuis gebruiken?

Ja, mits u een voor buitengebruik geschikt verlengsnoer gebruikt en het apparaat beschermt tegen regen en vocht. Gebruik het niet in een explosieve atmosfeer.

Wat te doen als de compressor niet start?

Controleer eerst de netvoeding (kabel, stopcontact, zekering). Als de spanning te laag is, gebruik dan een verlengsnoer met voldoende doorsnede. Bij motoroververhitting schakelt u het apparaat uit, laat het 10 minuten afkoelen en start het opnieuw.

Welk type olie moet ik gebruiken?

Deze compressor is van het type olievrij (Oil Free). Er is geen smering nodig. Dit vermindert het onderhoud en voorkomt olieresten in de perslucht.

Hoe stel ik de uitgangsdruk in?

Gebruik de drukregelaar (6) op het paneel. Draai deze om de druk te verhogen of te verlagen, controleer deze op de manometer voor normaal druk (5). Overschrijd de maximale druk van het aangesloten gereedschap niet.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril en gehoorbescherming. Richt de luchtstroom nooit op personen. Voordat u ingrijpt, schakelt u het apparaat uit en laat u de druk ontsnappen.

Hoe maak ik de compressor schoon?

Reinig de buitenkant met een droge doek. Controleer regelmatig de koelribben en verwijder stof. Gebruik nooit oplosmiddelen of agressieve producten.

Wat te doen bij een luchtlek?

Controleer de aansluitingen en slangen. Als het lek afkomstig is van de condensafvoer, zorg dan dat deze goed gesloten is. Laat een lek aan de terugslagklep controleren door een gespecialiseerde werkplaats.

Waar vind ik reserveonderdelen?

Reserveonderdelen zijn verkrijgbaar op de website www.metabo.com of bij Metabo-vertegenwoordigers. Reparaties mogen alleen worden uitgevoerd door een gekwalificeerde elektricien.

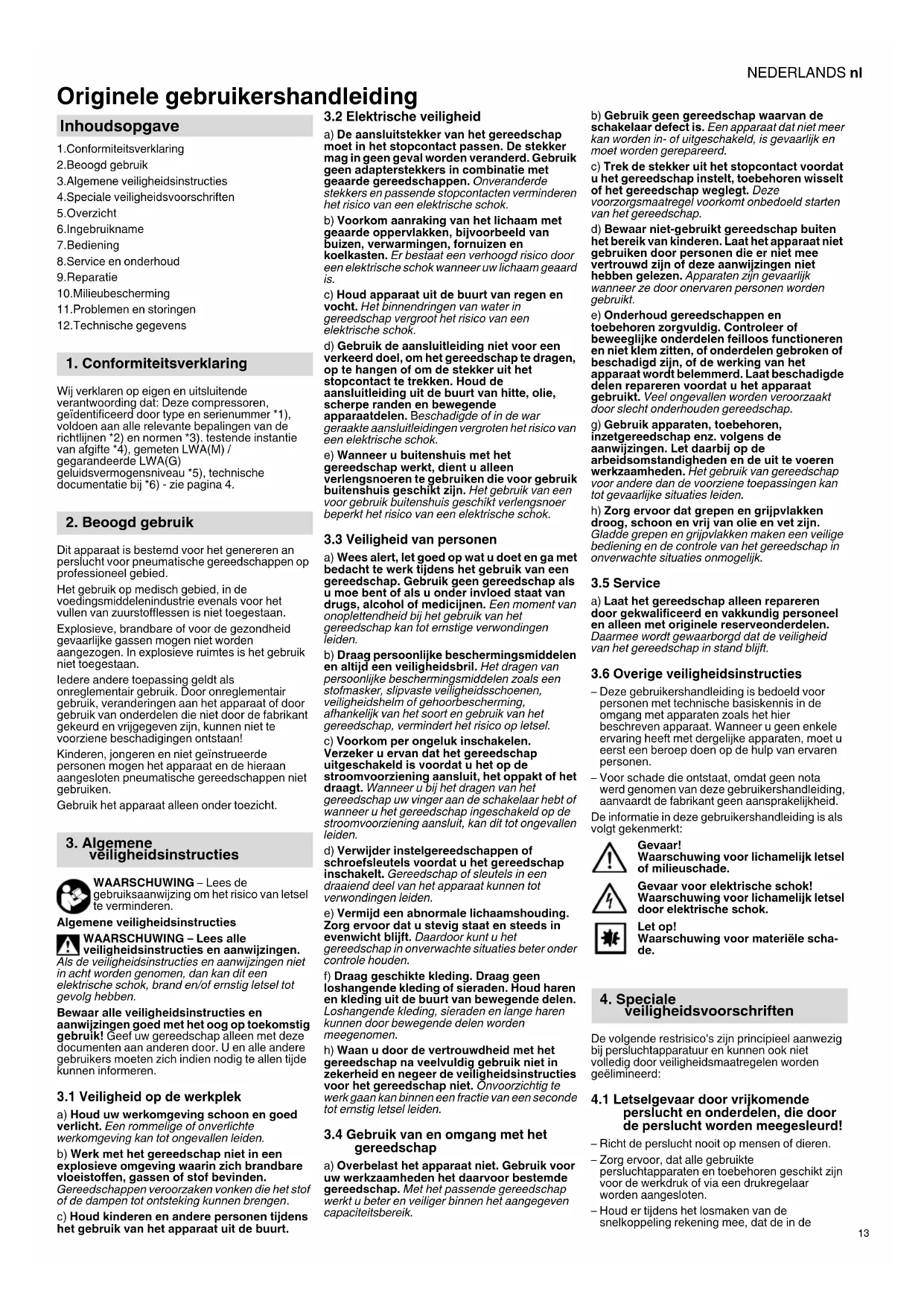

GEBRUIKSAANWIJZING BASIC 1606 W OF METABO

Originele gebruikershandleiding

Inhoudsopgave

4.Speciale veiligeidsvoorschriften

1.Conformiteitsverklaring
2.Beoogd gebruik
3.Algemene veiligheidsinstrcties
5.Overzicht
6.Ingebruikname
7. Bediening
8. Service en onderhoud
9.Reparatie
10.Milieubescherming
11.Problemen en storingen
12.Technische gegevens

1. Conformiteitsverklaring

Wij verklaren op eigenaen uitsluitende verantwoordarding dat:Deze compressoren, geidentificieredloordortypeenserienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3).testende instantie van afgitte *4),gemeten LWA(M)/ gegardeerde LWA(G) geluidsvermogensniveau *5),technische documentation bij *6)-zie pagina 4.

2. Beoogd gebruik

Dit apparaat is bestemd voor het genereren an perslucht voor pneumatische gereedschappen op professioneel gebied.

Het gebruik op medisch gebied, in de voedingsmiddden Industrie evenals voor het vullen van zuurstofflessen is Niet teogestaan.

Explosieve, brandbare of voor de gezondheid
gevaarlijke gassen mogen Niet worden
aangezogen. In explosieve ruimtes is het gebruik
niet togeteastaan.

ledere andere toepassing geldt als onreglementair gebruik. Door onreglementair gebruik, veranderingen aan het apparaat of door gebruik van onderdelen die Niet door de fabrikant gekeurd en vrijgeveen zijn, können nicht te voorziene beschadigingen ontstaan!

Kinderen,jongeren en Niet geinstrueerde personen mogen het apparaat en de hieraan aangesloten pneumatische gereedschappen nicht gebruiken.

Gebruik het apparaat alleen onder toezicht.

3. Algemene veiligheidsinstructies

gebruksaanwijzing om het risico van letse te verminderen.

Algemene veiligheidsinstructies

WAARSCHUWING - Lees alle veiligheidsinstructies en aany

Als de veiligheidsinstructies en aanwijzingen nicht in acht worden genommen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen goed met het oog op toekomstig gebruik! Geef uw gereedschap allen met deze documenten aan anderen door. U en alle andere gebruikers要去en zich indien nodig te allenijke kunnen informeren.

3.1 Veiligheid op de werkplek

a) Houd uw werkomgeving schoen en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot oncevallen leiden.
b) Werk met het gereedschap Niet in een explosivee omgeving waarin zich brandbare vloeistoffen, gassen of stof bevinden.
Gereedschappenverozaken vonden die het stof of de dampen tot ontsteking konnen brengen.
c) Houd kinderen en andere Personenijdens het gebruik van het apparaat UIT de buurt.

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden verandered. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geoard is.
c) Houd apparaat uit de buurt van regen en vocht. Het binnendringen van water in gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de aansluitleiding Niet voor een verkeerd doel, om het gereedschap te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd de aansluitleiding uit de buurt van hitte, olie, scherpe randen en bewegende apparaatdelen. Beschadigde of in de war geraakte aansluitleidingen vergroten het risico van een elektrische schok.
e) Wanneer u buitenhuis met het gereedschap werkt, dient u alleen verleungsnoeren te gebruiken die voor gebruik buitenhuis geschikt+zijn. Het gebruik van een voor gebruik buitenhuis geschikt verleungsnoer beperkt het risico van een elektrische schok.

3.3 Veiligheid van Personen

a) Wees alert, let goed op wat u doet en ga met bedacht te werk tijdens het gebruik van een gereedschap. Gebruik geen gereedschap als u moe bent of als u onder invloed staat van drugs, alcohol of medicijnen. Een moment van onopletendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschemmingsmiddelen en alti\dje een veiligheidsbril. Het dragen van personlijkke beschemmingsmddelen zoals een stofmasker, slipvaste veiligeidsschoenen, veiligheidshelm of gehoorbeschemming, afhankelijk van het soort en gebruik van het gereedschap, verminder het risico op letsel.
c) Voorkom per ongeluk inschakelen. Verzeker u ervan dat het gereedschapuitgeschakeld is voordat u het op de stroomvoortzieening aansluit, het oppakt of hetdraagt. Wanneru u bij het dragen van het gereedschap uw vinger aan de schakelaar hebt of wanneru u het gereedschap ingeschakeld op de stroomvoortzieening aansluit, kan dit tot oncevallenleiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Gereedschap of sleutels in een draaiend deel van het apparaat+kunnen tot verwondingen leiden.
e) Vermijd een abnormale lichaamshouding.
Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoorkestu het gereedschap in onverwachte situaties beter onder controle honden.
f) Draag geschichte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren hunnen door bewegende delen worden meegenomen.
h) Waan u door de vertrouwdheid met het gereedschap na veelvuldig gebruik nicht in zekerheid en negeer de veiligheidsinstructies voor het gereedschap Niet. Onvoorzichtig te werk gaan kan binnen een fractie van een seconde tot ernstig letsel leiden.

3.4 Gebruik van en omgang met het gereedschap

a) Overbelast het apparaat Niet. Gebruik voor uw werkzaamheden het waarvoortestemde gereedschap. Met het passende gereedschap werkt u beter en veiliger binnen het aangegeven capacitieteitsbereik.

b) Gebruik geen gereedschap waarvan de schakelaar defect is. Een apparaat dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegigt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.

d) Bewaar nicht-gebrukt gereedschap buiten het bereiek van kinderen. Laat het apparaat nicht gebruiken door personen die er net mee vertrouwd zijn of deze aanwijzingen net hebben gelezen. Apparaten zich gaavarlijk runawayer ze door onervaren Personen worden gebruikt.

e) Onderhoud gereedschappen en toebehoren zorgvuldig. Controller of beweeglijke onderdelen feilloos functioneren en niet klem zitten, of onderdelen gebroken of beschadigd zich, of de werking van het apparaat worden belemmerd. Laat beschadigde delen repareren voordat u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden gereedschap.

g) Gebruik apparaten, toebehoren, inzetgereedschap enz. volgens de aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van gereedschap voor andere dan de voorziene toepassenen kan tot gevaarlijke situatuies leiden.

h) Zorg ervoor dat grepen en grijpvlakken droog, schoon en vrij van olie en vet zijn. Gladde grepen en grijpvlakken makeen een veilige bediening en de controle van het gereedschap in onverwachtete situatuies onmogelijk.

3.5 Service

a) Laat het gereedschap alleen repareren door gekwalificeerend vakkundig personeel en alleen met originele reserveonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

3.6 Overige veiligheidsinstructures

• Deze gebruikershandleiding is bedoeld voor personen met technische basiskennis in de omgang met apparaten zoals het hier beschreiben apparaat. Wanner u geen enkele ervaring heeft met dergelijkte apparaten, moet u eerst een beroep doeon op de hulp van ervaren personen.
  Voor schade die ontstaat, odomat geen nota.
  wergenomen de neze gebruikershandleiding,
  aanvaardt de fabrikant geen aansprakelijkheid.

De informatatie in deze gebruikershandleiding is als volgt gekenmerkt:

Gevaar!
Waarschuwing voor lichamelijk letsel of milieuschade.

Gevaar voor elektrische schok!
Waarschuwing voor lichamelijk letsel door elektrische schok.

Let op! Waarschuwing voor materièle schade.

4. Speciale veiligheidsvoorschriften

De volgende restrisico's zijn principeel aanwezig bij persluchtapparatuur en kunnen ook nicht volledig door veiligheidsmaatregelen worden geelimeierd:

4.1 Letselgevaar door vrijkomende perslucht en onderdelen, die door de perslucht worden meegesleurd!

-Richt de perslucht nooit op mensen of dieren.
-Zorg ervoor, dat alle gebruikte persluchtapparaten en toebehoren geschickt voor de werkdruk of via een drukregelaar worden aangesloten.
-Houd erijdens het losmaken van desnelkoppeling rekening mee, dat de in de

NEDERLANDSnl

persluchtslang aanwezige perslucht plotseling ontsnapt. Houd waarom het los te makeuiteinde van de persluchtslang vast.

• Controller of alle schroefverbindingen algtd stevig zich vastgedraaid.
  -Voer nooit zich reparaties uit aan het apparataa! Alleen gekwaliffeed personeel mag reparaties aan compressoren, drukvaten en pneumatische apparaten uitovoeren.

4.2 Gevaar voor verwondingen en kneuzingen aan bewegende delen!

• Neem het apparaat nooit in gebruik zonder gemonteerde verilgheidsvoorziening.
• Houd er rekening mee, dat het apparaat na het bereeken van de minimale druk automatisch start! - Controleer of het apparaat geschienen is van het stroomnet alvorens onderhoudswerkzaamheden uit te voeren.
• Controller dat zich tijdens het inschakelen (bijvoorbeeld na onderhoudswerkzaaamheden) geen montagegeeredschap of losse onderdeneer in het apparaat bevinden.

4.3 Gevaar door onvoldoende persoonlijke beschermingsmiddelen!

Draag gehoorbescheming.
Draag een veiligheidsbril.
Draagijdens stofgenererende werkzaaamheden. als voor de gezondheid gevaarlijke gassen, nevel of damp ontstaat een adembescherming.
Draag geschikte werkkleding.
Draag slipvast schoeisel.

4.4 Gevaar door gebreken aan het apparatus!

Zorg dat het elektrisch apparaat evenals de toebehoren goed onderhoven worden. Neem hierbij de onderhoudsvoorrichten in acht.
- Controleer het apparaat voor)iedere
ingebruikname op eventuele beschadigingen:
Voor het verdere gebruik van het gereedschap
moeten veilgheidsuitrustingen,
veilgheidsvoorzieningen oflicht beschadigde
onderdelen zorgvuldig worden onderzocht op
opimal en correct functioneren. Een
beschadigd apparaat mag pas weeer worden
gebruikt nadat het deskundig is gerepareerd.
- Controller of de scharnierende onderden correct functioneren en nicht klemmen. Alle onderden dieren juist gemonteerd te zich en te voldoen aan alle voorwaarden om een goede werkking van het elektrisch apparaat te garanderen.
- Laat beschadigde beveiligingen of onderdelen deskundig en door een gekwalificeerdevakman herstellen von verrangen.

4.5 Overige veiligheidsinstructies

• Neem de bijzondere veiligheidsinstrumenties in de betreffende hoofdstukken in acht.
• Neem eventueel de speciale richtlijnen- of ongevalpreventievoorschriften voor de omgang met compressoren en pneumatisch gereedschap van de beroepsvereniging in acht.
• Neem de wettelijkke voorschriften voor het gebruik van te controlleren Installaties in acht.
  Houd er tijdens gebruik en opslag van het apparaat rekening mee, dat vrijkomend condensaat en andere hulpstoffen de omgeving kuren verontreinigen en schade aan het milieu kunden verroorzaken.
  Houd rekening met omgevingsinvloeden.

4.6 Symbolen op het apparaat (afhankelijk van het model)

Lees de gebruikershandleiding.

Veiligheidsbril dragen.

Draag gehoorbescherming.

Waarschuwing voor de automatische start.

Waarschuwing voor gevaarlijke elektrische spanning.

Gewaarborgde geluidsvermögensniveau.

4.7 Veiligheidsvoorzieningen

Veiligheidsventiel

Het veerbelaste veiligheidsventiel (3) worden geactivee, indien de toegestane maximale druk worden overschreden.

5. Overzicht

Zie pagina 2.

1 Drukreservoir
2 Condensventiel
3 Veiligheidsventiel
4 Perslucht aansluiting (snelkoppeling), geregelde perslucht

5 Manometer regeldruk

6 Drukregelaar
7 Manometer keteldruk
8 Aan-/uit-schakelaar
9 Transportgreep

• afhankelijk van model / uitvoering

6. Ingebruikname

6.1 Condensventiel controlleren

Controer of het condensventiel (2) gesloten is.

6.2 Opstelling

Deplaats waar het apparaat worden neergezet moet voldoen aan de volgende eisen:

Droog, vorsvrij
- Stevige, horizontale en vlakke ondergrond

Gevaar!

Door foulieve installment hunnen ernstige ongelukken ontstaan.

• Beveilig het apparaat gegen wegrollen, kantelen en glijden.
• Veiligheidsvoorzieningen en bedieningselementen要去egankelijk sein.

6.3 Transport

Trek het apparaat Niet aan de slang of het netsnoer. Apparaat met behulp van de transportgroop (9) transporteren.

7. Bediening

7.1 Netaansluiting

Gevaar! Elektrische spanning.

Gebruik het apparaat uitsluitend in een droge omgeving.

Gebruik het apparaat alleen aan een stroombron, die voldoet aan de volgende eisen: Stopcontact要去 volgens de voorschriften geinstalleerd, geaard en getest zich; Beveiliging conform de technische gegevens.

Het snoer要去 gelegd worden dat het de werkzaamheden Niet kan bemoeilijken en dat het snoer Niet beschadigd kan raken.

Controleer iedere keer of het apparaat is uitgeschakeld,voordat u de netstekker in het stopcontact steekt.

Het snoer moet beschermd worden gegenitte, bijtende vloeistoffen en scherpe randen.

Gebruikuitsluitendverlngsnoeren met voldoende doorsnede (zie hoofdstuk 12.Technische geveens).

Gebruik verlengsnoeren voor gebruik buitenhuis.
Gebruink in de open lucht alleen hiervoortoegelaten en overeenkomstig gekenmerkteverlengsnoeren.

Schakel de compressor Niet UIT door aan de netstekker te trekken, maar met behulp van de aan-/uit-schakelaar.

Schakel alsstijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30mA voor de machine.

7.2 Perslucht genereren

1. Apparaat met behulp van de aan-/uit-schakelaar (8) inschakenen afwachten, totdat de maximale keteldruk worden bereikt (compressor worden uitgeschakeld). De keteldruk worden weergegeven op de keteldrukmanometer (7).

Regeldruk via de drukregelaar (6) instellen. De actuie regeldruk worden weergegeven op de regeldruk-manometer (5).

Attentie!

De ingestelde regeldruk mag Niet hoger zich dan de maxima werkduk van de aangesloten pneumatice gereedschappen!

1. Persluchtslang aan de persluchttaansluiting (4) aansluten.
2. Pneumatisch gereedschap aansluiten. Nu kunt u met het pneumatisch gereedschap werken.
3. Schakel het apparaatuit,als u Niet direct verder wilt werken.Trek verevolgens de netstekkeruit het stopcontact.
4. Condensaat van het drukreservoir dagelijks via het condensventiel (2) veg laten lopen.

8. Service en onderhoud

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

Apparaat uitschakelen. Netstekker UIT het stopcontact trekken. Wacht totdat het apparaat stil staat. Zorg ervoor, dat het apparaat en alle gebruiste pneumatische gereedschappen en toebehoren drukloos zijn.

Laat het apparaat en de gebruekte pneumatische gereedschappen en toebehoren afkoelen.

Na alle werkzaamheden aan het apparaat:

Alle veiligheidsvoorzieningen wee in gebruik nemen en controlleren. Controller et zich geen gereedschap of soortgelijkeeer in het apparatusa bevindt.

Andere dan de in dit hoofdstuk beschreiben onderhouds- of reparatiewerkzaamheden mogenuitsluitend door geschoold personeel wordenuitgevoerd.

8.1 Belangrijke informatie

Onderhoud en controles moeten volgens de wettelijkke eisen conform de installmente en de gebruikswijze van het apparatusaat worden gepland en uitgevoerd.

Toezichthoudende autoriteiten können de indiening van de juiste documentatie verlangen.

8.2 Regelmatig onderhoud

Lederekeerhoorthebegin van dewerkzaamheden

• Persluchtslangen controleren op beschadigingen; Indien nodig verrangen.
  -Schroefverbindingen op goede zitting controlleren en indien nodig aantrekken.
• Aansluitkabel op beschadigingen controleren en indien nodig lately verrangen door een elektricien.

Dagelijks

• Condensaat van het drukreservoir via het condensventiel (2) weg laten lopen.

8.3 Apparaat bewaren

1. Apparaat uitschakelen en netstekker eruit trekken.

2. Maak het drukreservoir en alle aangesloten pneumatische gereedschappen drukvrij.

3. Condensaat van het drukreservoir via het condensventiel (2) weg laten lopen.

4. Apparaat op een dergelijkme manier bewaren, dat onbevoegden het Niet in gebruik konnen nemen.

Attentie!

Het apparaat Niet in de openlucht of in een vochtige omgeving bewaren.

Bij vorstgevaar

Attentie!

Vorst (< 5^) brengt onherstelbare schade aan het apparaat en de toebehoren aan ook dat ze als water bevatten! Als er kans op vorst bestaat, moet het apparaat samen met de toebehoren worden opgeborgen.

9. Reparatie

Gevaar!

Reparaties aan deze gereedschappen mogen alleen uitgevoerd worden door elektromonteurs! Neem voor gereedschap van Metabo dat gerepareedClient te worden contact op met uw Metabo-vertegenwoordig. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kurz u via www.metabo.com downloads.

Het condensaat uit het drukreservoir bevat olieresten en/of milieuubelastende verontreinigingen.Verwijder het condensaat op een milieuvriendelijk manier via het KCA!

Uitsluitend voor EU-landen: Geef uw gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/EU

inzake gebrukte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude apparaten gescheden te worden ingezameld en op milieuvriendelijkijke wijze te worden afgevoerd.

11. Problemen en storingen

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

Apparaat uitschaken. Netstekker UIT het stopcontact trekken. Wacht totdat het apparaat stil staat. Zorg ervoor, dat het apparaat en alle gebruekte pneumatische gereedschappen en toebehoren drukloos zijn. Laat het apparaat en de gebrukte pneumatische gereedschappen en toebehoren afkoelen.

Verdere werkzaamheden dan de in dit hoofdstuk beschreiben werkzaamheden mogen allelen worden uitgevoerd door een gekwalificeerde elektricien of het service-center in uw land.

Na alle werkzaamheden aan het apparaat:

Alle veiligheidsvoorzieningen wee in gebruik nemen en controleren. Controller er dat zich geen gereedschap of soortgelijkeeer in het apparaat bevindt.

De compressor werkt nicht:

• Er is geen netspanning.
• Controller het snoer, de stekker, het stopcontact en de zekerig.
• De netspanning is te laag.
• Gebruik verlengsnoeren met voldoende doorsnede (zie hoofdstuk 12. Technische gegevens). Als het gereedschap koud is: Verlengsnoer vermeiden. Als het gereedschap koud is: Laat de druk van het drukreservoir ontsnappen.

• De compressor werd uitgeschakeld door aan de netstekker te trekken verwij het apparaat nog was ingeschakeld.

• Compressor met behulp van de aan-/uitschakelaar (8) in erste instantie uitschakelen en vervoigens weeinschakelen.

• De motor is oververhit, bijv. door onvoldoende koeling (koelribben afgedekt).
• Compressor met behulp van de aan-/uit-schakelaar (8) uitschakelen.
• Oorzaak van de oververhitting verhelpen.
  Ongeveer tien minutes latent afkoelen
• Compressor met behulp van de aan-/uitschakelaar (8) opnieuw inschaken.

Compressor draait zonder voldoende druk op te bouwen.

• Condensventiel lekt.

• Controller of het condensventiel (2) gesloten is.

-Afdichting van de ventielschroef controeren, indien nodig verrangen.

Terugslagklep lekt.

-Terugslagklep in een service-werkplaats lately reviseren.

Pneumatisch gereedschap kriigt nicht voldoende druk.

• Drukregelaar is nicht ver genoeg open gedraaid.
  Drukregelaar (6) verder open draaien.
• Slangverbinding:tussen compressor en pneumatisch gereedschap lekt.
• Slangverbinding controleren; beschadigde onderdelen indien nodig verrangen.

Toelichting op de gevevens van pagina 3. Wijzigingen en technische verbeteringen voorbehonden.

A = z u i g k F = v u l v e Leff =effectie levering bij 80% max. druk p = m a x . d

V=ketelgrootte

a = aantal luchtuitlaten

z = aantal cilinders

n0 =max.toerental

P1 =nominalvermogen

U =aansluitspanning

=nominate stroom

Fmin min. beveiling

Tmax =max. opslag-/bedrijfstemperatuur

Tmin =min. opslag-/bedrijfstemperatuur

m = gewicht

* = De levensduur van enkele componenten zoals bijv. de afdichting in de terugslagklep worden duidelijk verminderd, als de compressor bij hoge temperaturen (max. opsgal-bedrijfstemperatuur en hoger) worden gebruikt.

** = Bij temperaten eronder de min. opslag-/ bedrijsttemperatuur bestaat vorstgevaar voor het condensaat en drukreservoir.

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

Emissiewaarden
Deze waarden makeen een beoordeling van de emissie van het gereedschap en een vergelijkking van de verschillende gereedschappen möglich. Afhankelijk van het gebruik, de toestand van het gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lageruitvallen. Neem voor de beoordeling pauzes enfasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.
Typische A-gekwaliffeerd geluidsniveau:
LpA =geluidsdrukniveaua
LwA =geluidsvermogensniveau
L_WA(G) = agarandeerd geluidsvermögensniveau conform 2000/14/EG

KDA, KWA=onzekerheid

Draag gehoorbescherming!

Gegevens op het typeplaatje:

A Fabrikant
B Artikel-, versie-, seriennummer
C Apparaatbenaming
D Aansluitspanning/frequentie
E Nominal opgenomen vermogen
F Nominate stroom/beschermingsgraad
G Max. toerental
H Max.druk
CE-markering-Dit apparaat voldoet aan de EU-richtlijnen overeenkomstig de conformiteitsverklaring
J Bouwjaar
K Zuigkracht
L Vulvermogen
M Toerental condensator
N Aantal cylinders
Ketelgrootte
P Afvalsymbool (zie hoofdstuk 10.)

r a c h t r m o g e n r u k

ITALIANOit
