Tipo di prodotto	Compressore d'aria
Marca	Metabo
Modello	BASIC 1606 W OF
Utilizzo previsto	Produzione di aria compressa per utensili pneumatici professionali
Alimentazione elettrica	230 V / 50 Hz
Serbatoio in pressione	Acciaio, con scarico condensa
Pressione massima del serbatoio	8 bar (stima)
Regolatore di pressione	Sì, con manometro della pressione regolata
Manometri	Due: pressione serbatoio e pressione regolata
Raccordo aria compressa	Raccordo rapido
Valvola di sicurezza	Sì, a molla
Interruttore on/off	Sì
Maniglia di trasporto	Sì
Tipo di compressore	A pistone, senza olio (Oil Free)
Livello di potenza acustica garantito	Conforme alla direttiva 2000/14/CE
Protezione elettrica	Fusibile min. secondo specifiche tecniche
Temperatura di servizio	+5°C a +40°C
Manutenzione quotidiana	Scaricare la condensa dal serbatoio
Istruzioni di sicurezza	Indossare DPI (occhiali, protezioni per le orecchie), evitare aree esplosive
Riparazioni	Solo da un elettricista qualificato
Accessori inclusi	Manuale d'uso

Domande frequenti - BASIC 1606 W OF METABO

Come scaricare la condensa dal serbatoio?

Aprire lo scarico condensa (2) situato sotto il serbatoio. Raccogliere l'acqua in un contenitore adatto, quindi richiudere. Eseguire questa operazione quotidianamente per evitare la corrosione.

Qual è la pressione massima di questo compressore?

La pressione massima del serbatoio è di circa 8 bar. Non superare mai questa pressione. La valvola di sicurezza si attiva in caso di superamento.

Posso utilizzare questo compressore all'aperto?

Sì, a condizione di utilizzare una prolunga adatta per esterni e proteggere l'apparecchio da pioggia e umidità. Non utilizzarlo in atmosfera esplosiva.

Cosa fare se il compressore non si avvia?

Controllare prima l'alimentazione di rete (cavo, presa, fusibile). Se la tensione è troppo bassa, utilizzare una prolunga di sezione sufficiente. In caso di surriscaldamento del motore, spegnere l'apparecchio, lasciare raffreddare 10 minuti, quindi riavviare.

Che tipo di olio utilizzare?

Questo compressore è di tipo senza olio (Oil Free). Non è necessaria alcuna lubrificazione. Ciò riduce la manutenzione ed evita residui di olio nell'aria compressa.

Come regolare la pressione di uscita?

Utilizzare il regolatore di pressione (6) situato sul pannello. Ruotarlo per aumentare o diminuire la pressione, controllarla sul manometro della pressione normale (5). Non superare la pressione massima dell'utensile collegato.

Quali sono le precauzioni di sicurezza essenziali?

Indossare sempre occhiali protettivi e protezioni per le orecchie. Non dirigere mai il flusso d'aria verso persone. Prima di qualsiasi intervento, scollegare l'apparecchio e scaricare la pressione.

Come pulire il compressore?

Pulire l'esterno con un panno asciutto. Controllare regolarmente le alette di raffreddamento e rimuovere la polvere. Non utilizzare mai solventi o prodotti aggressivi.

Cosa fare in caso di perdita d'aria?

Controllare i raccordi e i tubi flessibili. Se la perdita proviene dallo scarico condensa, assicurarsi che sia ben chiuso. Per una perdita alla valvola di non ritorno, far controllare da un'officina specializzata.

Dove trovare i ricambi?

I ricambi sono disponibili sul sito www.metabo.com o presso i rappresentanti Metabo. Ogni riparazione deve essere eseguita da un elettricista qualificato.

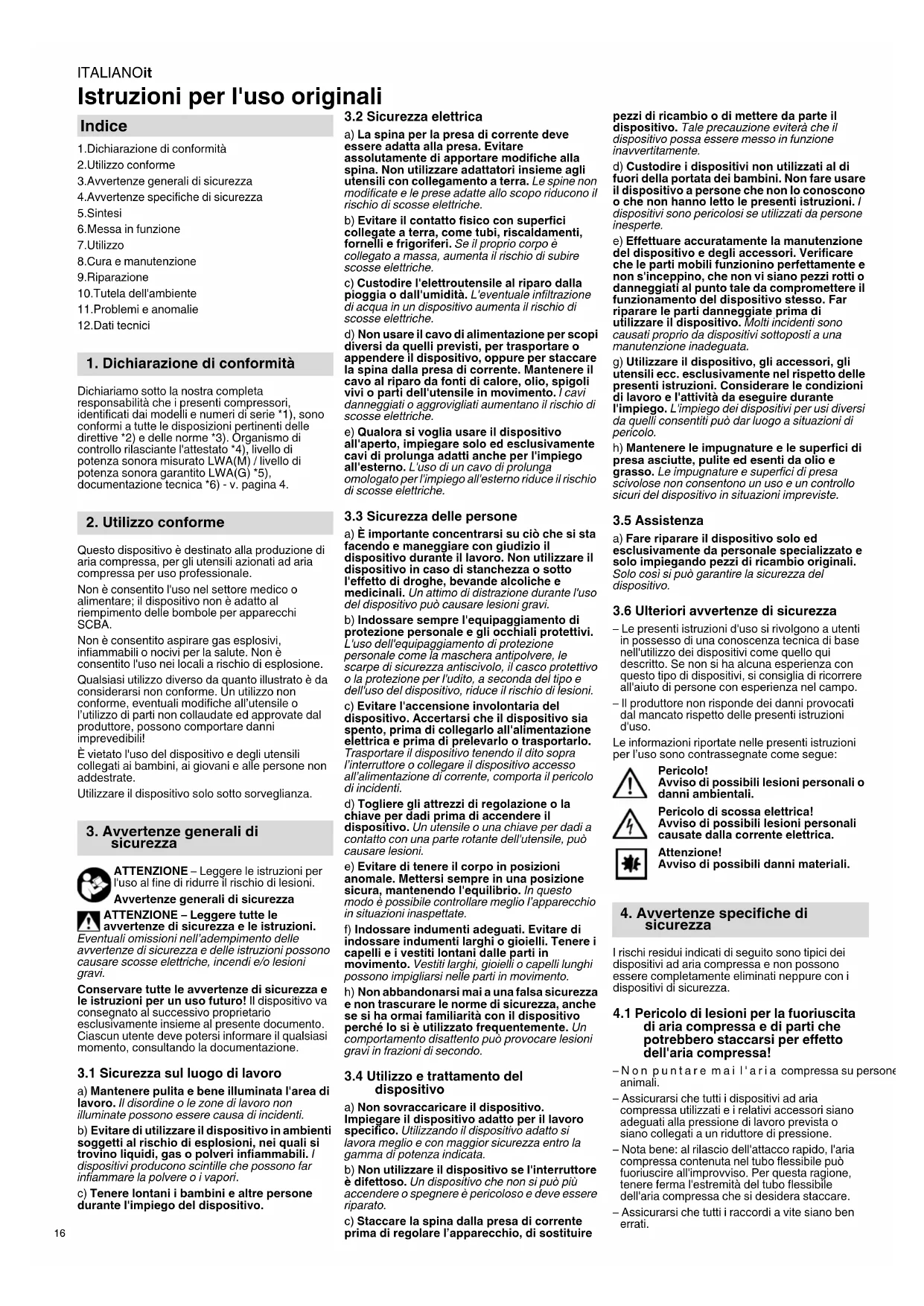

MANUALE UTENTE BASIC 1606 W OF METABO

Istruzioni per l'uso originali

#

1.Dichiarazione di conformità
2. Utilizzo conforme
3.Awertenze generali di sicurezza
4.Avertenze specifiche di sicurezza
5.Sintesi
6.Messa in funzione
7. Utilizzo
8.Cura e manutenzione
9.Riparazione
10. Tutela dell'ambiente
11.Probleme anomalie
12. Dati tecnici

1. Dichiarazione di conformità

Dichiariamo molto la nostra completa responsabilità che i presenti compressori, identificati dai modelli e numeri di series 1 ), sono conformi a tutte le dispositionsioni pertinenti delle direttive 2 e delle norme 3 . Organismo di controllo rilasciente l'attestato 4 , livello di potenza sonora misurato LWA(M) / livello di potenza sonora garantito LWA(G) 5 , documentazione tecnica 6 - v. pagna 4.

2. Utilizzo conforme

Questo dispositivo è destinato alla produzione di aria compressa, per gli utensili azionati ad aria compressa per uso professionale.
Non è consentito l'uso nel settore medico o alimentare; il dispositorio non è adatto al riempimento delle bombole per apparecchi SCBA.
Non e consentito aspirare gas esplosivi, infammabili o nocivi per la salute. Non e consentito l'uso nei locali a rischio di esplosione.
Qualsiasi utilizzo diverso da quanto illustrato è da considerarsi non conforme. Un utilizzo non conforme, eventuali modifiche all'utensile o l'utilizzo di parti non collaudate ed approbate dal produttore, possono comportare danni imprevedibili!
É vietato l'uso del dispositivo e degli utensili collegati ai bambini, ai giovani e alle persone non addestrate.
Utilizzare il dispositorio solo nelle sorvegianza.

3. Avvertenze generali di sicurezza

ATTENZIONE - Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni. Avvertenze generali di sicurezza

ATTENZIONE - Leggere tutte le avventenze di sicurezza e le istruzioni.

Eventuali omissioni nell'adempimento delle avverenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro! Il dispositorio va segnato al successivo propriétario escludvamente insieme al presente documento. Ciacsun utente delve potersi informare il qualsiassi momento, consultando la documentazione.

3.1 Sicurezza sul luogo di lavoro

a) Mantenere pulita e bene illuminata l'area di lavoro. Il disordine o le zone di lavoro non illuminate sono essere causa di incidenti.
b) Evitare di utilizzare il dispositivo in ambienti soggetti al rischio di esplosioni, nei quali si trovioso liquidi, gas o polveri infiammabili. / dispositivi producono scintille che possono far inflammare la polvere o i vapori.
c) Tenere lontani i bambini e altre persone durante I'impiego del dispositorio.

3.2 Sicurezza elettrica

a) La spina per la presa di corrente deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori insiemeagli utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, fornelli e frigoriferi. Se il proprio corpo è collegato a massa, aumento il rischio di subire scosate elettriche.
c) Custodire l'elettROUTensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di aqua in un dispositivo augmente il rischio di scosse elettriche.
d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, per trasportare o appendere il dispositivo, oppure per staccare la spina alla presa di corrente. Mantenere il cavo al riparo da fonti di calorie, olio, spigoli vivi o parti dell'utensile in movimento. I cavi danneggiati o aggravigiati augmentano il rischio di scosse elettriche.
e) Qualora si voglia usare il dispositorio all'aperto, impiegare solo ed esclusivamente cavi di prolunga adattianche per l'impeggo all'esterno. L'uso di un cavo di prolunga omologato per l'impeggo all'esterno riduce il rischio di scosse elettriche.

3.3 Sicurezza delle persone

a) è importante concentrarsi su cui che si sta facendo e maneggiare con giudizio il dispositivo durante il lavoro. Non utilizzare il dispositivo in caso di stanchezza o sostil'effetto di droge, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso del dispositivo può causare lesioni gravi.
b) Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. L'uso dell'equipaggiamento di protezione personale come la maschera antipolvere, le scarpe di sicurezza antisicvolo, il casco protettivo o la protezione per l'udito, a seconda del tipo e dell'uso del dispositivo, riduce il rischio di lesioni.
c) Evitare l'accensione involontaria del dispositivo. Accertarsi che il dispositivo sia spento, prima di collegarlo all'alimentazione elettrica e prima di prelevarlo o trasportarlo. Trasportare il dispositivo tenendo il dito sopra l'interrutatore o collegare il dispositivo accesso all'alimentazione di corrente, comporta il pericolodi incidenti.
d) Togliere gli attrezzi di regolazione o laChiave per dadi prima di accendere ildispositivo. Un utensile o una chiave per dadi acontato con una parte rotante dell'utensile, poicausare lesioni.
e) Evitare di tenere il corpo in positioni anomale. Mettersi sempre in una posizione sicura, mantenendo l'equilibrio. In questo modo è possibile controllare meglio l'apparecchio in situazioni inaspettate.
f) Indossare indumente adeguati. Evitare di indossare indumenti larghi o gioielli. Tenere i capelli e i vestiti lontani delle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
h) Non abbandonarsi mai a una falsa sicurezza e non trascurare le norme di sicurezza, anche se si ha ormai familarità con il dispositorio perché lo si è utilizzato frequentemente. Un comportamento disattento può provocare lesioni gravi in frazioni di secondo.

3.4 Utilizzo e trattamento del disposativo

a) Non sovraccaricare il dispositivo. Impiegare il dispositivo adatto per il lavoro specifico. Utilizzato il dispositivo adatto si lavora miglior e con maggior sicurezza entro la gamma di potenza individata.
b) Non utilizzato il dispositorio se l'interruttore è difettoso. Un dispositivo che non si vuo più accendere o spegnere è pericoloso è delve essere riparato.
c) Staccare la spina dalla presa di corrente prima di regolare l'appareccchio, di sostituire

pezzi di ricambio o di mettere da parte il dispositorio. Tale precauzione eviterà che il dispositorio possa esseregressoinfunzione inavvertitamente.

d) Custodire i dispositivi non utilizzati al di fuori della portata dei bambini. Non fare useare il dispositivo a persone che non lo conoscono o che non hanno letto le presenti istruzioni. I dispositivi sono pericolosi se utilizzati da persone inesperse.
e) Effettuare accuratamente la manutenzione del dispositivo e degli accessori. Verificare che le parti mobili funzionino perfettamente e non s'inceppino, che non vi siano pezioni rotti o danneggiati al punto tale da compensatore il funzionamento del dispositivo stesso. Far riparare le parti danneggiate prima di utilizzare il dispositivo. Molti incidenti sono causati proprio da dispositivi sottoposti a una manutenzione inadequata.
g) Utilizzare il dispositivo, gli accessori, gli utensili ecc. escludamente nel rispetto delle presenti istruzioni. Considerare le condizioni di lavoro e l'attività da eseguire durante l'impiego. L'impiogo dei dispositivi per usi diversi da quelli consentiti cui dar luogo a situazioni di pericololo.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite ed esenti da olio e grasso. Le impugnature e superfici di presa scivolose non consentono un uso e un controllo sicuri del dispositivo in situazioni impreviste.

3.5 Assistenza

a) Fare riparare il dispositorio solo ed escludamente da personale specializzato e solo impiegando pezioni di ricambio originali. Soloosi si può garantire la sicurezza del dispositorio.

3.6 Ulteriori avverenze di sicurezza

• Le presenti istruzioni d'uso si rivolgono a utenti in possesso di una conoscenza tecnica di base nell'utilizzo dei dispositivi come quello qui descritto. Se non si ha alcuna esperienza con questo tipo di dispositivi, si consiglia di ricorrere all'auto di persona con esperienza nel Campo.
• Il produttore non risponde dei danni provocati dal mancato rispetto delle presenti istruzioni d'uso.

Le informazioni riportate nelle presenti istruzioni per l'uso sono contrassegnate come segue:

Pericolo!
Avviso di possibili lesioni personali o danni ambientali.

Pericolo di scossa elettrica! Avviso di possibili lesions personali causate alla corrente elettrica.

Attenzione!
Avviso di possibili danni materiali.

4. Avvertenze specifiche di sicurezza

I rischi residui indicati di seguito sono tipici dei dispositivi ad aria compressa e non sono più essere completamente eliminati neppure con i dispositivi di sicurezza.

4.1 Pericolo di lesions per la fuoriuscita di aria compressa e di parti che potrebbero staccarsi per effetto dell'aria compressa!

-Non punctare mail'aria compressa supersone animali.
- Assicurarsi che tutti i dispositivi ad aria compressa utilizzati e i relativi accessori siano adeguati alla pressione di lavoro prevista o siano collegati a un riduttore di pressione.
- Nota bene: al rilascio dell'attacco rapido, l'aria compressa contentura nel tubo flessibile perché fuoriuscire all'improvviso. Per questa ragione, tenere ferma l'estremita del tubo flessibile dell'aria compressa che si desidera staccare.
- Assicurarsi che tutti i raccordi a vite siano ben errati.

Non riparare personalmente l'apparecchio! Solo il personale technique cui riparare i compressori, i serbatoi a pressione e i dispositivi ad aria compressa.

4.2 Pericolo di lesions e di schiacciamento per effetto delle parti mobili!

Non mettere in funzione il dispositorio se non sono montati i sistemi di protezione previsti.
- Ricordare che il dispositivo si accende automaticamente al raggiungimento della pressione minima! - Prima di qualsiasi intervento di manutenzione, accertarsi che l'utensile sa scollegato alla rete elettrica.
- Al momento dell'accensione (ad esempio in seguito ad interventi di manufenzione), accertarsi che non siano rimasti attrezzi di montaggio o parti sciolte all'interno del disposivo.

4.3 Pericolo causato da protezione personale insufficiente!

• Indossare le protezioni acustiche.
• Indossare gli occhiali protettivi.
• Indossare una maschera respiratoria durante i lavori che generano polvere, gas, nebbia o vapori nocivi.
• Indossare indumenti da lavoro adeguati.
  -Indossare calzature antiscivolo.

4.4 Pericolo causato da eventuali difetti del dispositorio!

• Effettuare la manutenzione dell'elettroutensile e dei relativi accessori con la massima cura. Attenersi scrupolosamente alle istruzioni per la manutenzione.
• Controllare sempre l'integrità del dispositivo prima del funzionamento: Prima di continuare ad utilizzato l'appareccchio, occorre ispezionare accuratamente i dispositivi di sicurezza o i componenti leggermente danneggiati, al fine di verificarne l'integrità e il corretto funzionamento. Un appareccchio danneggiato potra essere riutilizzato soltanto dopo che è stato riparato a regola d'arte.
• Verificare che le parti mobili funzionino perfettamente e che non si inceppino. Tutte le parti devono essere montate correttamente e adempire a tutti i requisiti necessari per garantire il correto funzionamento dell'elettroutensile.
• I dispositivi di protezione o i componenti eventualmente danneggiati devono essere adeguatamente riparati o sostituti da un'officina specializzata e riconoscuita.

4.5 Ulteriori avvertenze di sicurezza

-Osservare in particolare leindicazioni specifiche di sicurezza contenate nei vari capitoli.
- Attenersi ad eventuali prescrizioni delle associazioni di categoria o di protezione antinfornutistica, relative all'utilizzo di compressori e utensilii ad aria compressa.
Osservare le prescrizioni relative all'uso di impianti soggetti all'obbligo di sorveglianza.
- Durante l'uso e lo stoccaggio del dispositivo, tenere conto del fatto che la fuoriuscita di condensa e di altri mezzi d'esercizio più inquinare l'area circostante e nuocere all'ambiente.
- Tenere in debita considerazione gli effetti dell'ambiente circostante.

4.6 Simboli sul dispositorio (secondo il modello)

Leggere le istruzioni per l'uso.

Indossare gli occhiali protettivi.

Indossare le protezioni acustiche.

Avviso di pericolò di avvio automatico.

Avviso di pericolo per tensione elettrica.

Livello di potenza sonora garantito.

4.7 Dispositivi di sicurezza

Valvola di sicurezza

La valvola di sicurezza (3) a molla si innesca se viene superata la massima pressione consentita.

5. Sintesi

Vedere pagina 2.

1 Serbatoio a pressione
2 Scarico condensa
3 Valvola di sicurezza

4 Attacco aria compressa (attacco rapido), aria compressa regolata

5 Manometro pressione di regolazione
6 Regolatore di pressione
7 Manometro pressione caldaia
8 Interrupttore ON/OFF
9 Maniglia di trasporto

• secondo il modello e l'equipaggiamento

6. Messa in funzione

6.1 Controllo dello scarico della condensa

Assicurarsi che lo scarico della condensa (2) si chiuso.

6.2 Installazione

Il luogo d'installazione del dispositivo devesodisfare i seguenti requisiti:

• essere asciutto e protetto dal gelo;
• avere un sottofondo stabile, orizzontale e piano.

Pericolo!

Uninstallazione errata cui cause incidenti gravi.
- Fissare il dispositivo in modo che non possa spostarsi sulle ruote, ribaltarsi o scivolare.
- I dispositivi di sicurezza e gli organi di lavoro devono essere sempre fácilmente accessibili.!.

6.3 Trasporto

• Non tentare di spostare il dispositivo tirandolo per il tubo o per il cavo di alimentazione. Per il trasporto utilizzare l'apposita maniglia (9).

7. Utilizzo

7.1 Allacciamento alla rete

Pericolo! Tensione elettrica.

Utilizzare l'utensile elettrico solamente in un ambiente asciutto.

Collegare l'apparecchio esclusivamente a una fonte di corrente elettrica con le seguenti caratteristiche: Le prese devono essere installate secondo le prescrizioni, collegate a terra e controlla; la protezione deve essere conforme ai dati tecnici.

Posare il cavo di alimentazione in modo tale che non sua Cause di disturbo e non possa essere danneggiato durante il lavoro.

Verificare agli volta che il dispositorio sia spento, prima di collegare il connettore alla presa.

Proteggere il cavo di alimentazione dal calorie, dai liquidi aggressivi e dagli spigoli vivi.

Utilizzare solo prolonghe con un diametro adeguato (capitolo 12. Dati tecnici).

Utilizzare prolonghe per esterni. Per gli esterni, utilizzare soltanto cavi di prolunga omologati edebitamente contrassegnati.

Non spegnere il compressore scollegando il cavo di alimentazione, ma utilizzato l'interruttore ON/OFF.

Applicare sempre a monte un interrottore di sicurezza FI (RCD) con corrente di scatto max. di 30 mA.

7.2 Produzione di aria compressa

1. Accendere il dispositivo con l'interruttore ON/OFF (8) e attendere il raggiungimento della massima pressione della caldaia (il compressore si disattiva). La pressione della caldaia viene visualizzata sull'aposto manometro (7).

Impostare la pressione di regolazione sul regolatore di pressione (6). La pressione di regolazione attualeiene visualizzata sull'apposto manometro (5).

Attenzione!

La pressione di regolazione impostata non più essere più elevata della massima pressione d'esercizio degli utensili ad aria compressa collegati!
2. Collegare il tubo flessibile dell'aria compressa al relativo attacco (4).
3. Collegare I'utensile ad aria compressa. Ora si cuiavorare con I'utensile ad aria compressa.
4. Spagnere il dispositiivo se non si prevede di continuare a utilizzarato a breve. Quindi, staccare la spina di alimentazione.
5. Scaricare quotidianamente la condensa del serbatoio a pressione dallo scarico della condensa (2).

8. Cura e manutenzione

Pericolo!

Prima di qualsiasi intervento sul dispositivo:

Specnere il dispositivo. Estrarre la spina di alimentazione della presa. Attendere l'arresto del dispositivo. Assicurarsi che il dispositivo e tutti gli accessori e gli utensili ad aria compressa utilizzati siano depressurizzati.

Far raffreddare il dispositivo e tutti gli utensili ad aria compressa e gli accessori utilizzati.

Dopo agli'intervento sul dispositiivo:

Riappicare tutti i dispositivi di sicurezza e contrallare il funzionamento. Assicurarsi che non ci siano attrezzi o simili sopra il disposativo o al suo interno.

Gli interventi di manutenzione o riparazione più complessi di quelli descritti nel presente capitolo sono riservati ai tecnici specializzati.

8.1 Informazioni importanti

Le operazioni di manutenzione e controllo devono essere programmate ed eseguite secondo le prescrizioni, in base all'installazione e al funzionamento del dispositivo.

Le autorità di controllo hanno il diritto di consultare la documentazione originale.

8.2 Manutenzione ordinaria

Prima di ogni inizio lavori

• Controllare l'integrità dei tubi flessibili dell'aria compressa e sostituire all'occorrezza.
• Verificare che i raccordi filettati siano saldamente in sede e, all'occorrenza, riserrarli.
• Controllare l'integrità dei cavi di collegamento e, se necessario, fari sostituire da un technique elettricista.

Ogni giorno

-Scaricare la condensa del serbatoio a pressione dall'apposto scarico (2).

8.3 Conservazione del dispositorio

1. Spagnere il dispositiivo e scollegario dall'alimentazione elettrica.
2. Depressurizzare tutti i serbatoi a pressione e gli utensili ad aria compressa collegati.
3. Scaricare la condensa del serbatoio a pressione dall'apposto scarico (2).
4. Conservare il disposativo in modo che non possa essere messo in funzione da persone non autorizzate.

Attenzione!

Non conservare l'utensileenza protezione all'aperto o in ambienti umidi.

Per il rischio di gelo

Attenzione!

Il gelo (< 5^) causa danni irreparabili all'apparecchio e agli accessori, poiché essi contengono costamente acquale! In caso di pericolo di gelo, smontare il dispositivo e gli accessori e conservi al riparo dal gelo.

9. Riparazione

Pericolo!

Le riparazioni di questi dispositivi sono riservate esclusivamente ai tecnici elettriciisti specializzati! Nel caso di utensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.

10. Tutela dell'ambiente

Pericolo!

La condensa del serbatoio a pressione contiene residui d'olio e/o impurità dannose per l'ambiente. Smaltire la condensa nel rispetto dell'ambiente presso i centri di raccolta specializzati!

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e riclaccaggio di machine fuori servizio, imballaggi e accessori.

Solo per i Paesi UE: Non gettare i

dispositivi nei rifiuti domestici! Seconda la Direttiva europea 2012/19/EU suiqi ulensiti

elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili usati devono essere smaltiti separatamente e sottoposti ad unsystema di risciclaggio ecocompatible.

11. Probleme anomalie

Pericolo!

Prima di qualsiasi intervento sul dispositivo:

Spagnere il dispositivo. Estrarre la spina di alimentazione della presa. Attendere l'arresto del dispositivo. Assicurarsi che il dispositivo e tutti gli accessori e gli utensili ad aria compressa utilizzati siano depressurizzati. Far raffreddare il dispositivo e tutti gli utensili ad aria compressa e gli accessori utilizzati.

Gli interventi non trattati nel presente capitolo sono riservati ai tecnici elettriciisti o al centro di assistenza del paese di utilizzo del dispositivo.

Dopo agli intervento sul dispositivo:

Riappicare tutti i dispositivi di sicurezza e controllare il funzionamento. Assicurarsi che non ci siano attrezzi o simili sopra il dispositivo o al suo interno.

Il compressore non si avvia:

Tensione di rete assente.
- Controllare cavo, connettore, presa e fusibile.
Tensione di rete troppo bassa.
- Utilizzare solo prolonghe con un diametro adequato (capitolo 12. Dati tecnici). Se il dispositivo è freddo: evitare la prolonga. Se il dispositivo è freddo: depressurizzare il serbatoio a pressione.
- Il compressore è stato disattivato mediante estrazione della spina di alimentazione, quando era in funzione.
- Spagnere il compressore mediante l'interruttore ON/OFF (8) e riaccenderlo.
- Raffreddamento del motore, ad esempio per raffreddamento insufficiente (alette di raffreddamento coperte).

• Disattivare il compressore con l'interruttore ON/OFF (8).
  Rimuovere la causa del surriscaldamento. Far raffreddare per circa dieci minuti.
  Riaccendere il compressore con l'interruttore ON/OFF (8).

Il compressore funziona alla generare pressione sufficiente.

• Mancata tenuta dello scarico della condensa.
• Assicurarsi che lo scarico della condensa (2) sa chiuso.
• Controllare la guarnizione della vite di scarico e sostiturla all'occurrezza.
• Mancata tenuta della valvola di non ritorno.
• Far revisionare la valvola di non ritorno presso un'officina specializzata.

L'utensile ad aria compressa non riceve pressione sufficiente.

• Regolatore di pressione non sufficientamente aperto.
• Aprire ulteriormente il regolatore di pressione (6).
• Mancata tenuta del tubo flessibile di raccordo tra compressore e utensile ad aria compressa.
• Controllare il tubo di raccordo e sostituire le parti eventualmente danneggiate.

12. Dati tecnici

Per le spiegazioni relative ai dati, vedere pagina 3.

Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo Tecnologico.

A = potenza di aspirazione
F=potenza di riempimento
L_eff =quantità effettiva fornita con 180% di max. pressione

p = max. pressione

V=volume caldaia

a n

z=Numero di cilindri
n0 =max.regime
P1 =assorbimento di potenza nominale
U =tensionedi collegamento
=corrente nominale
F_ = protezione min.
IP =tipodi protezione
G =max. lunghezza totale e diametro delle

prolonghe

A=dimensioni(LxPxH)

Tmax=max. temperatura di stoccaggio/di esercizio*

Tmin =min. temperatura di stoccaggio/di esercizio

m =peso

• = la durata di alcuni componenti, come la guarnizione della valvola di non ritorno, si riduce notevolmente, se il compressore viene fatto funzionale a temperature elevate (uguali o maggiori della max. temperatura di stoccaggio/di esercizio).

^** = se le temperature scendono sotto la temperatura minima di stoccaggio/di esercizio, essere il pericolò di gelo della condensa nel serbatoio a pressione.

I dati tecnici sopra indicati sono soggetti a tolleranzi (secondo gli standard specifici vigenti).

Valori di emissione

Tali valori consentono di stimare le emissioni del dispositivo e di raffrontarle con altri dispositivi. In base alle condizioni d'impeggio, allo stato del dispositivo o degli utensili accessori, il carico effettivo cui risultare superiore o inferiore. Ai fini da una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzato.

Livello sonoro classe A tipico:
LpA =livello di pressione acustica
LWA =livello di potenza acustica
L_WA(G) =livello di emissione sonora garantito secondo 2000/14/CE

K_pA ， K_WA = incertezza

Indossare le protezioni acustiche!

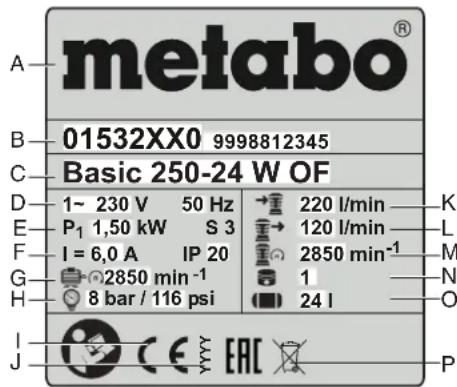

Indicazioni sulla targhetto identificativa:

A Produtlore
B Codice articolo, numero di versione e numero di seri
C Denominazione dell'utensile
D Tensione di collegamento/frequenza
E Assorbimento nominale di potenza
F Corrente nominale/tipo di protezione
G Max. regime
H Max. pressione
1 Marchio CE - quello dispositivo è conforme alle dirrettive UE secondo la dichiarazione di conformità
J Anno di fabbricazione
K Potenza di aspirazione
L Potenza di riempimento
M Regime compressore
NNumero di cilindri
Volume caldaia
P Simbolo smaltimento (capitolo 10.)

Manual original

Indices

Pelicro! Corrente electrica.

ADVARSEL - Iaes alle
