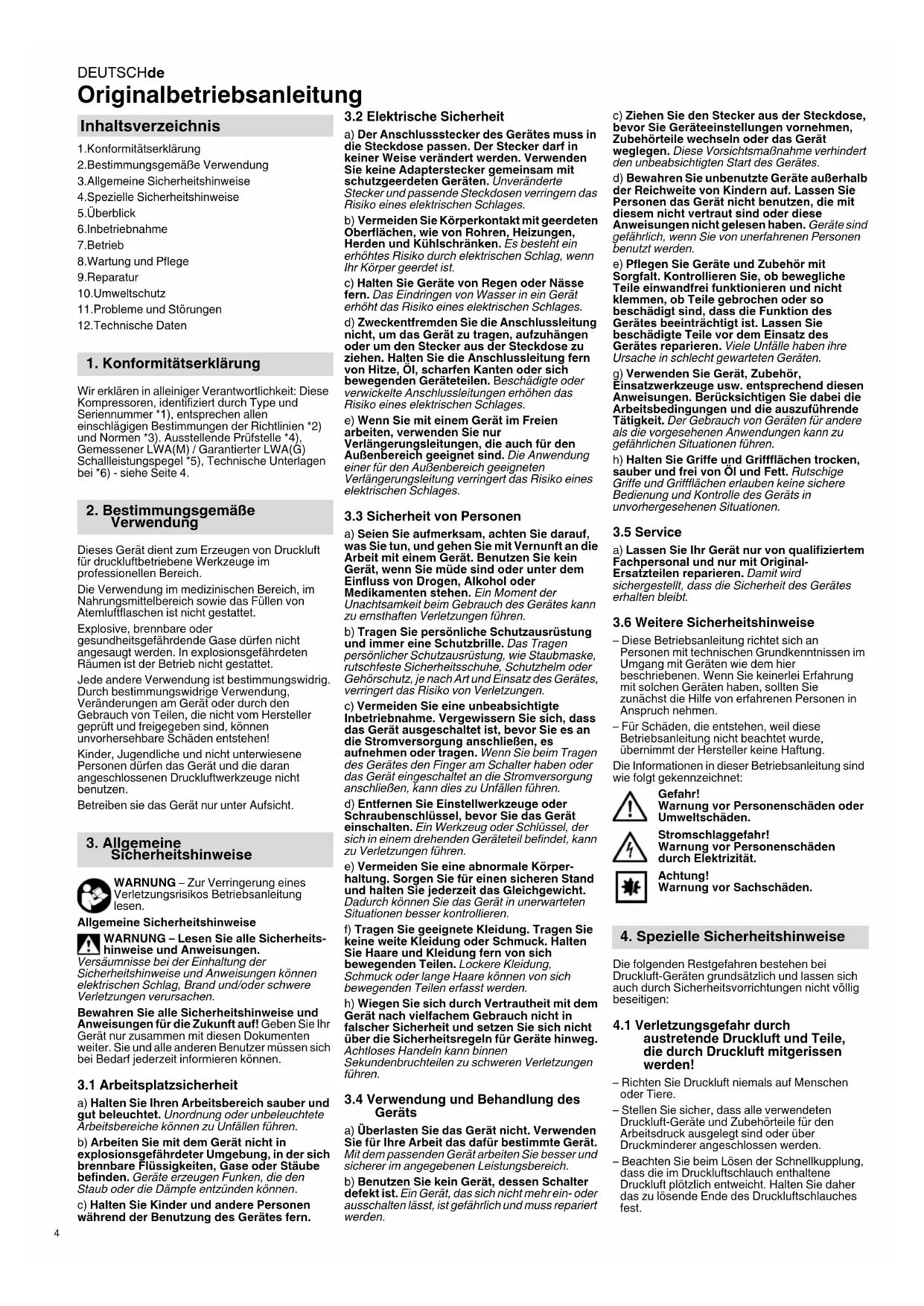

BEDIENUNGSANLEITUNG BASIC 1606 W OF METABO

2019-11-14, Bernd Fleischmann
Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality)
*6) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

Originalbetriebsanleitung

Inhaltsverzeichnis

1.Konformitätserklarung
2.Bestimmungsgemäß Verwendung
3.Allgemeine Sicherheitshinweise
4.Spezielle Sicherheitshinweise
5.Uberblick
6.Inbetriebnahme
7.Betrieb
8.Wartung und Pflege
9.Reparatur
10.Umweltschutz
11.Probleme und Störungen
12.Technische Daten

1. Konformitätserklarung

Wir erklaren in alleiniger Verantwortlichkeit: Diese Kompressoren, identifiziert durch Type und Seriennummer 1 , entsprechen allen einschlagigen Bestimmungen der Richtlinien 2 and Normen 3 . Ausstellende Prüfstelle 4 , Gemessener LWA(M) / Garantierter LWA(G) Schalleistungspegel 5 , Technische Unterlagen bei 6 - siehe Seite 4.

2. Bestimmungsgemäß Verwendung

Dieses Gerät dient zum Erzeugen von Druckluft für druckluftbetriebene Werkzeuge im professionellen Bereich.

Die Verwendung im medizinischen Bereich, im Nahrungsmittelbereich sowie das Fullen von Atemlufflaschen ist nicht gestattet.

Explosive, brennbare oder gesundheitsgefährnde Gase durrenf nicht angesaugt werden. In explosionsgefahrdeten Räumen ist der Betrieb nicht gestattet.

Jede andere Verwendung ist bestimmungswidrig.
Durch bestimmungswidrige Verwendung,
Veränderungen am Gerat oder durch den
Gebrach von Teilen, die nicht vom Hersteller
geprüft und freiogegeben sind, können
unvorhersehbare Schäden entstehen!

Kinder, Jugendliche und nicht unterwiesene Personen dürfen das Gerät und die daran angeschlossenen Druckluftwerkzeuge nicht benutzten.

Betreiben sie das Gerät nur unter Aufsicht.

3. Allgemeine Sicherheitshinweise

WARNING -Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

Allgemeine Sicherheitshinweise

WARNING - Lesen Sie alle Sicherheitshinweise und Anweisungen.

Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf! Geben Sie Ihr Gerat nur zusammen mit diesen Dokumenten weiter. Sie und alle anderen Benutzern müssen sich bei Bedarf jederzeit informieren können.

3.1 Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfällen führen.
b) Arbeitsen Sie mit dem Gerät nicht in explosionsgefrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Gerätes fern.

3.2 Elektrische Sicherheit

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringn das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Geräte von Regen oder Nasse fern. Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Gerät zu tragen, aufzahngen oder um den Stecker aus der Steckdose zuziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteiten. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Gerät im Freien arbeiten, verwenden Sie nur Veränderungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Veränderungsleitung verringgert das Risiko eines elektrischen Schlages.

3.3 Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Gerät. Benutzen Sie kein Gerät, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschupe, Schutzheim oder Gehorschutz, je nach Art und Einsatz des Gerätes, verringt das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewisern Sie sich, dass das Gerät ausgeschalt ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann this zu Unfallen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlussel, bevor Sie das Gerä einschalten. Ein Werkzeug oder Schlüssel, der sich in einem rehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperherhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
h) Wiegen Sie sich durch Verbrautheit mit dem Gerat nach vielfachem Gebrauch nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Geräte hinweg. Achloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

3.4 Verwendung und Behandlung des Geräts

a) Überlasten Sie das Gerät nicht. Verwendten Sie für ihre Arbeit das dazu bestimme Gerät. Mit dem passenden Gerät arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Gerät, dessen Schalter defekt ist. Ein Gerät, das sich nicht mehr ein-oder ausschalten lasst, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wachseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Gerätes.
d) Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Geräte und Zubehör mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei fonctionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Geräten.
g) Verwendten Sie Gerät, Zubehör, Einsatzwerkzeuge uw. entsprechend diesen Anweisungen. Berücksichtigten Sie bzw. die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Geräten für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Grifflachen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflachen erlauben keine sichere Bedienung und Kontrolle des Geräts in unvorhergesehenen Situationen.

3.5 Service

a) Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

3.6 Weitere Sicherheitshinweise

• Diese Betriebsanleitung richtet sich an Personen mit technischen Grundkenntnissen im Umgang mit Geräten wie dem hier beschreibenben. Wenn Sie keinerlei Erfahrung mit solchen Geräten haben, sollen Sie zunachst die Hilfe von erfahrenen Personen in Anspruch halten.
  Für Schäden, die entstehen, weil diese Betriebsanleitung nicht beachutzt wurde, überimmmt der Hersteller keine Haftung.

Die Informationen in dieser Betriebsanleitung sind wie folgt gekennzeichnet:

Gefahr!

Warning vor Personenschäden oder Umweltschäden.

Stromschlaggefahr!

Warning vor Personenschäden durch Elektrizität.

Achtung!

Warning vor Sachschäden.

4. Spezielle Sicherheitschinweise

Die folgenden Restgefahren bestehen bei Drucklauf-Geräten grundsätzlich und lassen sich auch durch Sicherheitsvorrichtungen nicht vollig beseitigen:

4.1 Verletzungsgefahr durch austretende Druckluft und Teile, die durch Druckluft mitgerissen werden!

-Richten Sie Druckluft nimals auf Menschen oder Tiere.
- Stellen Sie sichere, dass alle verwendeten Druckluft-Geräte und Zubehörteile für den Arbeitsdruck ausgelegt sind oder über Druckminderer angeschlossen werden.
- Beachen Sie beim Lösen der Schnellkupplung, dass die im Druckluftschlauch enthaltene Druckluft plötzlich entweicht. Halten Sie daher das zu lösende Ende des Druckluftschlauches fest.

• Stellen Sie sicher, dass alle Verschraubungen stets fest angezogen sind.
• Reparieren Sie das Gerät nicht selbst! Nur Fachleute)durfen Reparaturen an Kompressoren, Druckbehältern und Druckluft-Geräten durchführ.

4.2 Verletzungs- und Quetschgebung an beweglichen Teilen!

• Nehmen Sie das Gerät nicht ohne montierte Schutzvorrichtung in Betrieb.
• Beachten Sie, dass das Gerät bei Erreichen des Mindestdrucks automatisch anlauf! - Stellen Sie vor Wartungsarbeiten sicher, dass das Gerät vom Stromnetz getrennt ist.
• Stellen Sie sichere, dass sich beim Einsatzen (zum Beispiel nach Wartungsarbeiten) keine Werkzeuge oder losenen Teile mehr im Elektrogerat befinden.

4.3 Gefahr durch unzureichende personliche Schutzausrüstung!

Tragen Sie einen Gehorschutz.
- Tragen Sie eine Schutzbrille.
- Tragen Sie bei stauberzeugenden Arbeiten oder wenn gesundheitsgeführnde Gase, Nebel oder Dampfe entstehen eine Atemmaske.
- Tragen Sie geeignete Arbeitskreidung.
- Tragen Sie rutschfestes Schuhwerk.

4.4 Gefahr durch Mängel am Gerät!

-Pflegen Sie das Elektrogerät sowie das Zubehör sorgfällig. Befolgen Sie die Wartungsvorschriften.
- Überprüfen Sie das Gerät vor jedem Betrieb auf eventuelle Beschädigungen: Vor weiterem Gebrauch des Geräts müssen Sicherheitsinrichtungen, Schutzvorrichtungen oder leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäß Funktion untersucht werden. Ein beschädiges Gerätarf erst wieder benutzt werden, nachdem es fachgerecht repariert wurde.
- Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen. Sümmtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfrei Betrieb des Elektrogerates zu gewährleisten.
- Beschädigte Schutzvorrichtungen oder Teile müssen sichgemäß durch eine anerkanne Fachwerkstatt repariert oder ausgewechselt werden.

4.5 Weitere Sicherheitshinweise

-Beachten Sie die speziellen
Sicherheitshinweise in den jeweiligen Kapiteln.
-Beachten Sie gegebenenfalls berufgenossenschaftliche Richtlinien oder Unfallverhütungs-Vorschriften für den Umgang mit Kompressoren und Druckluft-Werkzeugen.
- Beachen Sie die gesetzlichen Vorschriften zum Betrieb von überwachungsbedürftigen Anlagen.
- Beachten Sie bei Betrieb und Lagerung des Geräts, dass austretendes Kondensat und andere Betriebsstoffe die Umgebung verschmutzen und Umweltschäden auslösen können.
- Berücksichtigten Sie Umgebungseinfüsse.

4.6 Symbole auf dem Gerät (modellabhängig)

Betriebsanleitungesen.

Gehorschutz tragen.

Warning vor automatischem Anlauf.

Warning vor gefährlicher elektrischer Spannung.

Garantierer Schall-Leistungspegel.

4.7 Sicherheitseinrichtungen

Sicherheitsventil

Das federbelastete Sicherheitsventil (3) spricht an, falls der zulässige Höchstkruick übersritten wird.

5. Überblick

Siehe Seite 2.

1 Druck gehälter2 Konden s at - A b l a s s
3 Sicherheitsventil
4 Druckluft-Anschluss (Schnellkupplung), geregelte Druckluft
5 Manometer Regeldruck
6 Druckregler
7 Manometer Kesseldruck
8 Ein/Aus-Schalter
9 Transportgriff
modell-/ausstattungsabhängig

6. Inbetriebnahme

6.1 Kondensat-Ablass überprüfen

Stellen Sie sicher, dass der Kondensat-Ablass (2) geschlossen ist.

6.2 Aufstellung

Der Aufstellort des Gerätes muss folgende Anforderungen erfüllen:

Trocken, frostgeschützt
- Fester, waagerechter und ebener Untergrund

Gefahr!

Durch fehlerhafte Aufstellung konnen schwere Unfälle entstehen.

• Sichern Sie das Gerät gegen Wegrollen, Umkippen und Rutschen.
• Sicherheitsinrichtungen und Bedienelemente müssen jederzeit gut zuganglich sein.

6.3 Transport

• Ziehen Sie das Gerät nicht am Schlauch oder Netzkabel. Gerät am Transportgriff (9) transportieren.

7. Betrieb

7.1 Netzanschluss

Gefahr! Elektrische Spannung.

Setzen Sie das Gerät nur in trockener Umgebung ein.

Betreiben Sie das Gerät nur an einer Stromquelle, die folgende Anforderungen erfüllt: Steckdosen vorschäftsmäßig installiert, geerdet und geprüft; Absicherung entsprechend den Technischen Daten.

Verlegen Sie das Netzkabel so, dass es beim Arbeitsen nicht stört und nicht beschädigt werden kann.

Prufen Sie jedem Mal, ob das Gerät ausgeschalte ist, bevor Sie den Netzstecker in die Steckdose stecken.

Schützen Sie das Netzkabel vor Hitze, aggressiven Flüssigkeiten und scharfen Kanten. Verwendten Sie nur Verlängerungskabel mit ausreichendem Aderquerschnitt (siehe Kapitel 12. Technische Daten).

Benutzten Sie Verlängerungskabel für den Außenbereich. Verwendten Sie im Freien nur darauf zugelassene und entsprechend gekennzeichnete Verlangerungskabel.

Schalten Sie den Kompressor nicht durch Ziehen des Netzsteckers aus, sondern am Ein/Aus-Schalter.

Schalten sie immer einen FI-Schutzschalter (RCD) mit einem max. Auslösestrom von 30 mA vor.

7.2 Druckluft erzeugen

1. Gerat am Ein/Aus-Schalter (8) einschalten und abwarten, bis der maximale Kesseldruck erreicht ist (Kompressor schaltet ab). Der Kesseldruck wird am Kesseldruck-Manometer (7) angezeigt.

Regeldruck am Druckregler (6) einstellen. Der aktuelle Regeldruck wird am Regeldruck-Manometer (5) angezeigt.

Achtung!

Der eingeseltte Regeldruckarf nicht hoher sein als der maximale Betriebsdruck der angeschlossenen Druckluft-Werkzeuge!

1. Druckluftschlauch am Druckluft-Anschluss (4) anschließen.
2. Druckluft-Werkzeug anschließen. Nun konnen Sie mit dem Druckluft- Werkzeug arbeiten.
3. Schalten Sie das Gerät aus, wenn Sie nicht unmittelbar weiter arbeiten sollen. Ziehen Sie danach auch den Netzstecker.
4. Kondenswasser des Druckbehalters tätig am Kondensat-Ablass (2) ablassen.

8. Wartung und Pflege

Gefahr!

Vor allen Arbeiten am Gerät:

Gerat ausschalten. Netzstecker ziehen. Warten bis das Gerat stillstehen. Stellen Sie sicher, dass das Gerat und alle verwendeten Druckluft-Werkzeuge und Zubehörteile drucklos sind. Lassen Sie das Gerat und alle verwendeten Druckluft-Werkzeuge und Zubehörteile abkühlen.

Nach allen Arbeiten am Gerät:

Alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. Sicherstellten, dass sich keine Werkzeuge oder Ahnliches an oder im Gerät befinden.

Weitergehende Wartungs- oder Reparaturarbeiten, als die in thisem Kapitel beschrieben, dürfen nur Fachkräfte durchführten.

8.1 Wichtige Informationen

Wartungen und Prüfungen müssen gemäß den gesetzlichen Vorgaben entsprechend der Aufstellung und der Betriebsweise des Gerätes geplant und durchgeführt werden.

Aufsichtsbehörden können die Vorlage entsprechender Dokumentation verlangen.

8.2 Regelmäßige Wartung

Vor jedem Arbeitsbeginn

• Druckluftschläuche auf Beschädigungen prufen, ggf. ersetzen.
  -Verschraubungen auf festen Sitz prufen, ggf. festziehen.
• Anschlusskabel auf Beschädigungen überprüfen, ggf. durch Elektrofachkraft ersetzen lessen.

Täglich

Kondenswasser des Druckbehalters am Kondensat-Ablass (2) ablassen.

8.3 Gerät aufbewahren

1. Gerat ausschalten und Netzsteckerziehen.
2. Druckbehalter und alle angeschlossenen Druckluftwerkzeuge druckfrei machen.
3. Kondenswasser des Druckbehalters am Kondensat-Ablass (2) ablassen.
4. Gerat so aufbewahren, dass sie nicht von Unbefugten in Gang gesetzt werden kann.

DEUTSCHde

Achtung!

Gerat nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

Bei Frostgefahr

Achtung!

Frost (< 5 °C) zerstört Gerät und Zubehör, daß diese stets Wasser enthalten! Bei Frostgefahr Gerät und Zubehör abbauen und frostgeschützt aufbewahren.

9. Reparatur

Gefahr!

Repairaten an diesen Geräten)dürfen nur Elektrofachkräfte ausführren!

Mit reparaturbedurfigen Metabo-Geräten wenden Sie sich bereits an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

10. Umweltschutz

Gefahr!

Das Kondenswasser aus dem Druckbehalter enthalt Ölrückstände und/oder umweltschädliche Verunreinigungen. Entsorgen Sie das Kondenswasser umweltgerecht über entsprechende Sammelstellen!

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Nur fur EU-Länder: Werfen Sie Geräten nicht in den Hausmull! Gemäß Europäischer Richtlinie 2012/19/EU üb

Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht,müssen verbrauchte Geräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

11. Probleme und Störungen

Gefahr!

Vor allen Arbeitsen am Gerät:

Gerat ausschalten. Netzsteckerziehen.Warten bis das Gerat stillstehen.Stellen Sie sicher,dass das Gerat und alle verwendeten DruckluftWerkzeuge und Zubehorteile drucklos sind.Lassen Sie das Gerat und alle verwendeten Druckluft-Werkzeuge und Zubehorteile abkühlen.

Weitergehende Arbeitsen als die in thisem Kapitel beschreibenben, **duren nur durch eine Elektrofachkraft oder die Service-Niederlassung Ihres Landes erfolgen.

Nach allen Arbeitsen am Gerät:

Alle Sicherheitseinrichtungen wieder in Betrieb setzen und überprüfen. Sicherstellen, dass sich keine Werkzeuge oder Ahnliches an oder im Gerät befinden.

Kompressor lauf nicht:

• Keine Netzspannung.
• Kabel, Stecker, Steckdose und Sicherungprüfen.
  Zu geringe Netzspannung.
• Verlängerungskabel mit ausreichendem Aderquerschnitt verwenden (siehe Kapitel 12. Technische Daten). Bei kaltem Gerat: Verlängerungskabel vermeiden. Bei kaltem Gerat: Druck am Druckbehälter ablassen.
• Kompressor wurde durch Ziehen des Netzsteckers ausgeschaltet, während er lief.
• Kompressor am Ein/Aus-Schalter (8) zunä ausschalten, dann wieder einschalten.
• Motor überhitzt, z.B. durch mangelnde Kuhlung (Kührippen verdeckt).
• Kompressor am Ein-/Aus-Schalter (8) ausschalten.

-Ursache der Uberhitzung beseitigen. Etwa zehn Minuten abkühlen lessen
- Kompressor am Ein-/Aus-Schalter (8) erneut einschalten.

Kompressor lauft ohne ausreichend Druck aufzubauen.

Kondensat-Ablass undicht.

• Stellen Sie sicher, dass der Kondensat-Ablass (2) geschlossen ist.
  Dichtung der Ablass-Schraube prufen, ggf ersetzen.

Rückschlagventil undicht.
Ruckschlagventil in Fachwerkstatt überholen lessen.

Druckluftwerkzeug erhalten nicht genugend Druck.

• Druckregler nicht welt genug aufgedreht.
• Druckregler (6) weiter aufdrehen.
• Schlauchverbindung zwischen Kompressor und Druckluftwerkzeug undicht.
  -Schlauchverbindung prufen; beschädigte Teile ggf. ersetzen.

12. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.
Änderungen im Sinne des technischen Fortschnitts vorbehalten.

A = Ansaugeleitung F = Fülleistung
L_eff =Effective Liefermenge bei 80% max. Druck

a =Anzahl der Luftabgänge

z=Zylinderzahl

n0 =Max.Drehzahl

P1 =Nennaufnahmeleistung

U=Anschluss-Spannung

1 = N e n n s t o m
F_ = min. Absicherung
IP =Schutzart
G =Maximale Gesamtlange und

Aderquerschnitt von

Verlängerungskabeln

A = Abmessungen (LxBxH)

Tmax=max. Lager-/ Betriebstemperatur
Tmax =minLager-/ Betriebstemperatur
m =Gewicht

^* = Die Lebensdauer einiger Komponenten z.B. Dichtung im Ruckschlagventil wird deutlich vermindert, wenn der Kompressor bei hohen Temperaturen (max. Lager-/Betriebstemperatur und hoher) betrieben wird.

** = Bei Temperaturen unterhalb der min. Lager-/Betriebstemperatur besteht Frostgefahr für das Kondensat im Druckbehälter.
Die angegebenen technischen Daten sind toleranzbehafelt (entsprechend den jeweils gultigen Standards).

A Emissionswerte

These Werte ermöglichen die Abschätzung der Emissionen des Gerats und den Vergleich verschiedener Geräte. Je nach Einsatzbedingung, Zustand des Gerätes oder der Einsatzwerkzeuge kann die tatsächliche BelastungHigher oder geringer ausfallen. Berücksichtigten Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Typische A-bewertete Schallpegel:

LnA =Schalldruckpegel

L'WA =Schalleistungspegel

L_WA(G) = guarantor Schalleistungspegel

gemβ 2000/14/EG

KpA, KwA=Unsicherheit

Gehorschutz tragen!

Angaben auf den Typenschild:

A Hersteller
B Artikel-, Versions-, Seriennummer
C Gerätebezeichnung
D Anschluss-Spannung / Freqenz
E Nennaufnahmeleistung
F Nennstrom / Schutzart
G Max. Drehzahl
H Max. Druck

CE-Zeichen - Dieses Gerat erfüllt die EU-Richtlinien gemäß Konformitätserklarung
J Baujahr
K Ansaugleistung
L Fülleistung
M Drehzahl Verdichter
N Zylinderzahl
KesselgroBe
P Entsorgungssymbol (siehe Kapitel 10.)

s t r o m

3.2 Elektrische verilgheit

10. Milieubescherming

Gevaar!

12. Technische gegevens

IP =beschermingsklasse

G =maximaltoftealengteen diameter van deverlngsoeren

A =afmetingen (lxbxh)

8.2 Regelbundet unterhalb

Alltid innan arbete paborjas

Tmax =maks.lager-/driftstemperatur

Tmin =min. lager-/driftstemperatur

m =Vekt

^ 念 = Levetiden til enkelte komponenter, f.eks. pakning i returventil, reduseres betydelig, dersom kompressoren brukes ved hoye temperatur (maks. lager-/driftstemperatur og hoyere).

**= Ved temperaturer under min lager-/ driftstemperatur er det frostfare for kondensat i trykkbeholder.
