GEBRUIKSAANWIJZING MEGA 600 D METABO

Wij verlieken als eigene verantwoordelijkde, dat dit product in overeenstemming is met de volgende normen' conform de bepalingen van de richtlijnen' keringsinstantie uitgevoerd door Gemeten Gegarandeerd geluidsvinveau

ES

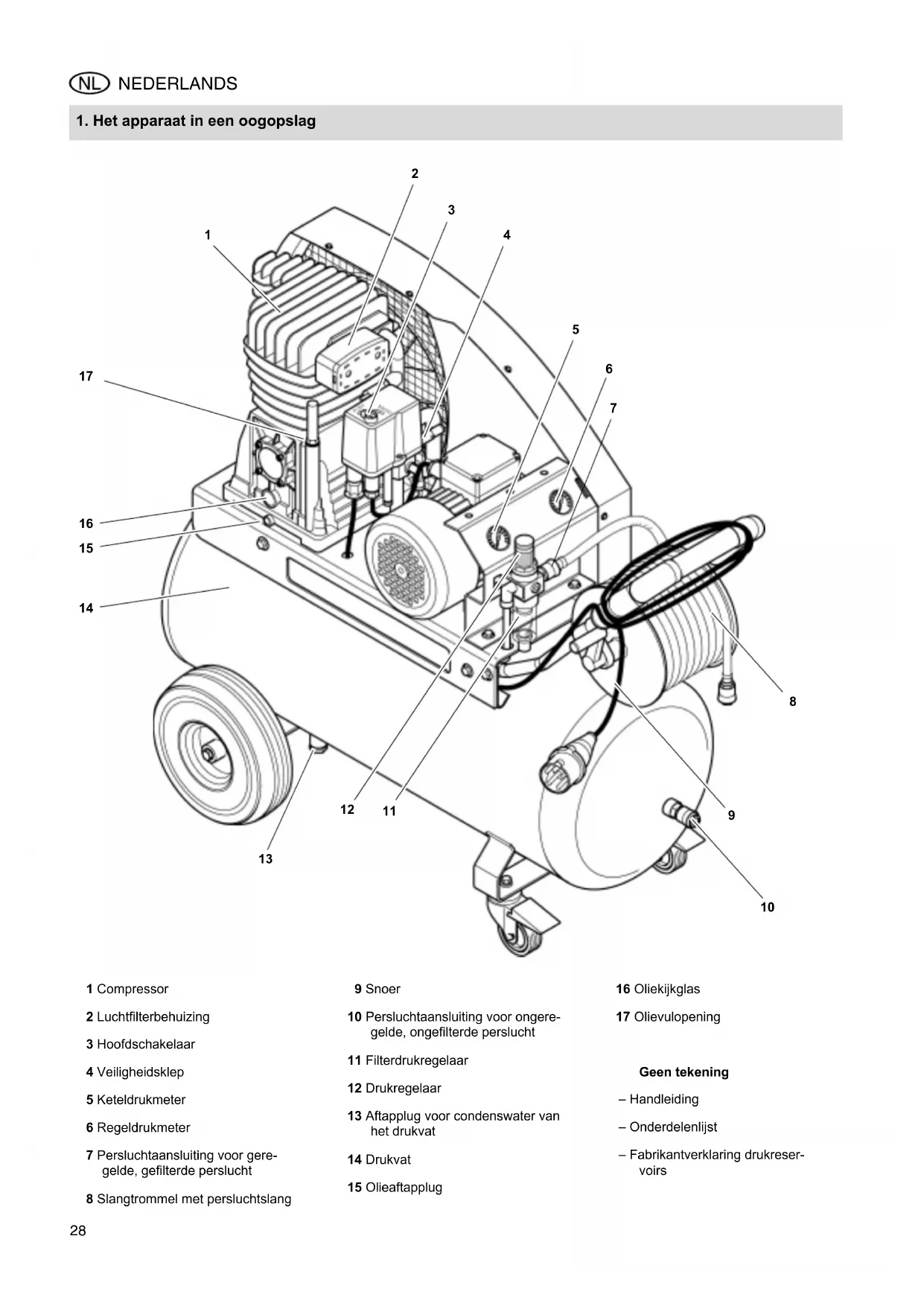

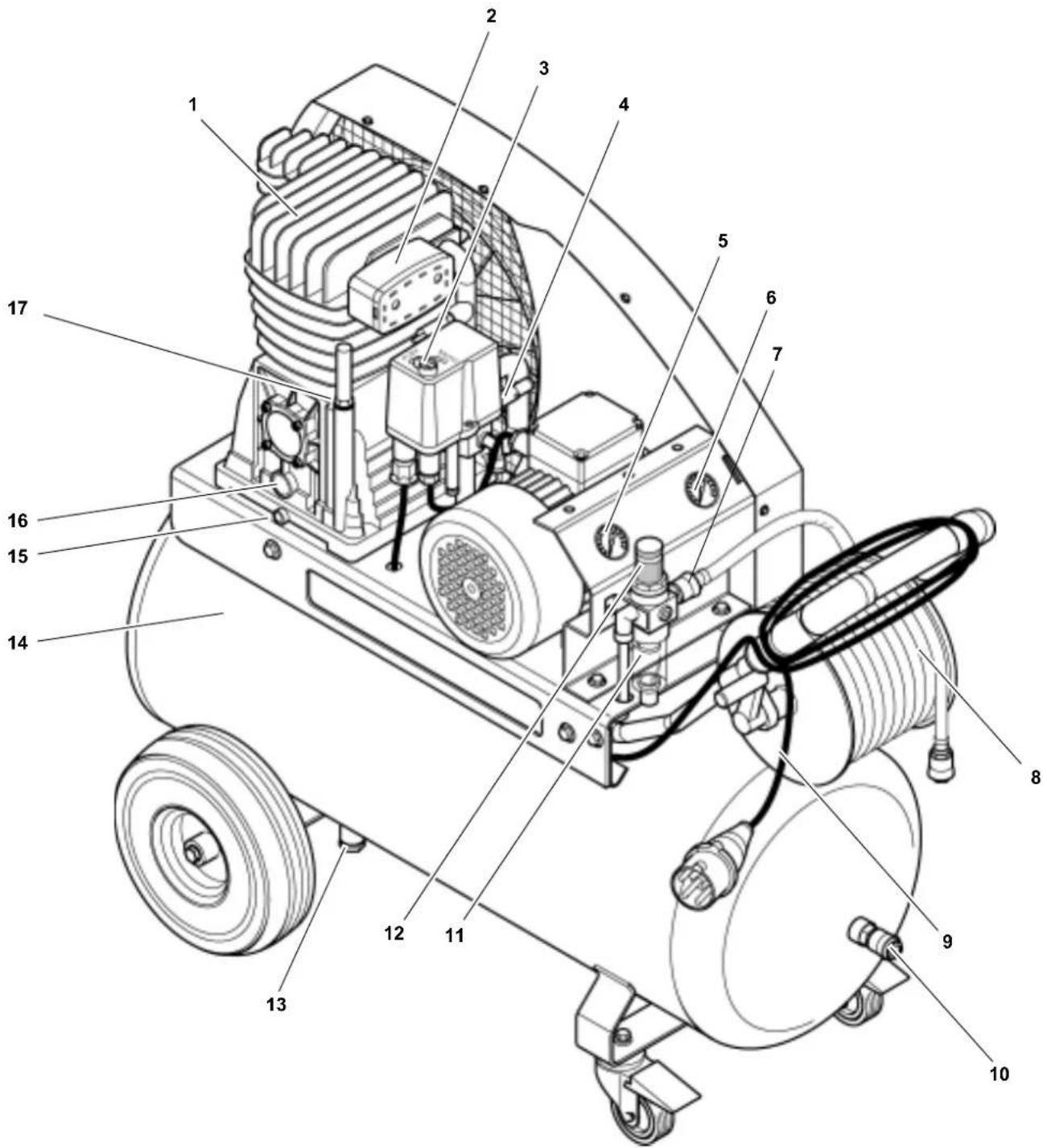

1. Het apparatus in een oogopslag

1 Compressor

9 Snoer

16 Oliekijkglas

2 Luchtfilterbehuzing

10 Persluchtaansluiting voor onteregelde, ongefilterde perslucht

17 Olievulopening

3 Hoofdschakelaar

4 Veiligheidsklep

11 Filterdrukregelaar

Geentekening

5 Keteldrukmeter

12 Drukregelaar

• Handleiding

6 Regeldrukmeter

13 Aftapplug voor condenswater van het drukvat

• Onderdelenlijst

7 Persluchttaansluiting voor gere-gelde, gefilterde perslucht

14 Drukvat

Fabrikantverklaring drukreservoirs

8 Slangtrommel met persluchtslang

15 Olieaftapplug

Inhoudstafel

1. Het apparaat in een oogopslag.. 28
2. Lees dit eerst! 29
3. Veiligheid 29
   3.1 Voorgeschreveen gebruik van het systeem 29
   3.2 Algemene veiligheidsvoorschriften................................29
   3.3 Symbolen op het apparaat.....30
   3.4 Veiligheidsvoorzieningen 30
4. Bediening.. 30
   4.1 Netaansluiting 30
   4.2 Opstelling 31
   4.3 Perslucht genereren 31
5. Service en onderhoud 31
   5.1 Regelmatig onderhoud. 32
   5.2 Afkortzaag opbergen.. 33
6. Beschikbare accessoires .. 33/78
   7.Problemen en storingen.34
   8.Herstelling. 35
7. Milieubescherming 35
8. Technische gegevens... 35

2. Lees dit eerst!

• Voordat u het apparaat in gebruik neemt, moet u eerst de handleiding lezen en waar bij vooral aandacht besteden aan het hoofdstuk „veiligheidsvoorschriften".
• Als u bij het uitpakken van het apparat transportschade vaststelt, dan moet uশ aan onmiddelijk uw leverancier van op de hoogte stellen. In dat geval mag u het apparaat Niet in gebruik nemen!
• De verpakking moet, conform de lokale wetgeving inzake de beschering van het milieu, met een bevoegde ophaaldienst meegegeven worden.
  Bewaar deze handleiding. In geval van twijfelkest u de handleiding op-. nieuw raadplegen. Als de compressor voor professionele doeleinden wordt gebruikt, moet u alle inspectiebewijzen van de persluchtcomponenten bewaren.
• Als u het apparaat uitleent of doorverkoopt, dan moet u deze handleiding erbij voegen.

3. Veiligheid

3.1 Voorgeschreve den gebruik van het systeme

Dit apparaat produeert perslucht voor persluchtaangedreven gereedschap.

Het gebruik ervan in de medische sector en de levensmiddelensector evenals het vullen van zuurstofflessen is verboden.

Explosieve en ontvlambare gassen of gassen die de gezondheid schaden, mogen nicht aangezogen worden. In ruimten met gevaar voor explosie mag het apparaat Niet gebruikt worden.

Elk ander gebruik is verboden. Niet togete gelaten gebruik, wijzigingen aan het apparaat of het gebruik van onderdelen die niedoor de fabrikant goedgekeurd zich, kunnen onvoorspelbaar persoonlijk letselveroorzaken!

Kinderen,jongeren en Niet opgeleide personen mogen het apparaat en het hierop aangesloten persluchtgereed-schap Niet gebruiken.

3.2 Algemene veiligheidsvoorschriften

Houdt u zich bij gebruik van dit elektrische toestel aan de volgende veiligheidsvoorschriften om gevaar voor personen of materiele schade te voorkomen.

Volg de bijzondere veiligheidsvoorschriften in de betreffende hoofdstukken.

Houd de met het apparaat meegeleverde documenten zorgvuldig bij.

Volg eventuel de richtlijnen of onceval-preventievoorschriften van de beroepsvereniging inzake de omgang met compressoren en persluchtgereedschap.

Neem als professioneel gebruiker de wettelijkke voorschriften voor het gebruik van te bewaken installations in acht.

Algemeen gevaar!

Houd uw werkplek in orde - een wanordelijke werkplek kan ongevallen tot gevolg hebben.

Wees aandachtig. Let op wat u doet. Ga verstandig te werk. Gebruik het elektrische toestel Niet, wanner u Niet geconcentreerd bent.

Houd rekening met de omgevingsfactoren.

Zorg dat er goede verlichting is.

Zorg voor een goede lichaamshouding.
Zorg ervoor dat u op een stevige ondergrond staat en let er vooral op dat u al-tijd goed in evenwicht bent.

Zorg ervoor dat het elektrische toestel stabel staat en Niet kan omkippen (bandendruk controeren).

Gebruik het elektrische toestel Niet in de nabijheid van ontvlambare vloeistoffen of gassen.

Houd kinderen buiten het bereik van de werkplek. Zorg ervoor dat geen andere Personen het gereedschap of het snoer können aanraken.

Zorg dat u het elektrische toestel nicht overbelast - gebruik dit elektrische toestel uitsluitend binnen het vermogensbereik dat in de technische gegevens vermeld worden.

Gevaar door elektrische

stroom!

Stel het elektrische toestel nicht bloot aan regen.

Gebruik dit elektrische toestel nicht in een vochtige ofatte omgeving.

Vermijd dat u tijdens werkzaamheden met dit toestel in contact komt met geaarde elementen zoals radiatoren, buizen, ovens, koelkasten.

Gebruik het snoer Niet voor doeleinden waarvoort het Niet bedoeld is.

Gevaar voor verwondingen perslucht die ontsnapt en doordelen die door perslucht woreegesleurd!

Richt de perslucht nooit op mensen of dieren!

Controleer of alle gebruekte persluchtgereedschap en accessoires voor de gebruekte werkdruk geschikt+zijn of via drukregelaars aangesloten+zijn.

Let er bij het losdraaien van de snelkoppeling op, dat de perslucht in de persluchtslang plotseling vrijkomt. Hou waarom het los te makeuiteinde van de persluchtslang vast.

Zorg dat alle schroefverbindungen steeds vast aangehaald zich.

Voer nooit zich herstellingen aan het apparaat uit! Herstellingen van compressoren, drukvaten en persluchtgereedschap mogenuitsuitend door gekwalificiered personeel uitgevoerd worden.

Gevaar door oliehoudende

perslucht!

Gebruik de oliehoudende perslucht uitsluitend voor persluchtgereedschap, dat voor oliehoudende perslucht bedoeld is. Gebruik een persluchtslang voor oliehoudende perslucht Niet voor persluchtgereedschap dat Niet voor oliehoudende perslucht bedoeld is. Vul geen autobanden etc. met oliehoudende perslucht.

Gevaar voor brandwonden aan de oppervlakken van de persluchtvoerende onderdelen!

Laat het toestel afkoelen, alvorens met de onderhoudswerkzaamheden te beginnen.

Gevaar voor verwondingen en kneuzingen aan bewegende onderden!

Neem het apparaat nooit in gebruik zonder gemonteerde veiligeidsvoorziening. Houd er rekening mee dat het apparaat automatisch opstart, wanneer de minimale druk overschreten worden! Controller of het apparaat van het stroomnet gekoppeld is, Alvorens onderhoudswerkzaamheden uit te voeren.

Zorg dat er zich bij het inschakelen (bij voorbeeld na onderhoudswerkzaamheden) geen gereedschap of losse onderdelenmeer in het elektrische toestel bevinden.

Grijp bij het op- of afwikkelen van de persluchtslang Nietussen de handruk en de transportgreep.

Gevaar door onvoldoende persoonlijke veiligheidsuitrusting!

Draag oordoppen.

Draag een veiligheidsbril.

Draag een stofmasker bij werkzaamheden waar bij stof vrijkomt of bij ontwikkeling van nevels die de gezondheid kunnen schaden.

Draag aangepaste werkkledij. Bij werkzaamheden buiten zijn antislipschoenen aanbevolen.

Gevaar door gebreken aan het ische apparatus!

Voer geen wijzigingen uit aan het apparat. Bij elke wijziging aan persluchtonderdelen verwalt de typekeuring. Werkzaamheden aan persluchtapparatuur mogen alleen door vaklui worden uitgevoerd.

Zorg dat het elektrische apparaat en het toebehoren goed onderhonden worden. Neem hierbij de onderhoudsvoorschriften in acht.

Zorg ervoor dat het apparaat regelmatinonderhouden en gecontroleerd worden.

Controleer het elektrische apparaat voor elk gebruik op eventuele beschadigingen: voor het verdere gebruik van het elektrische apparaat moeten veilgheidsinrichtingen en bescherminrichtingen zorgvuldig gecontroleerd worden op hun goede en correcte werkung. Controleer of de scharnierende onderdelen correct

functioneren en nicht klemmen. Alle onderdelen moeten correct gemonteerd zich en aan alle voorwaarden voldoen om een feilloze bediening van het elektrische apparaat te garanderen.

Laat beschadigde beveiligingen of onderdelen deskundig en door een gekwalificeerde vakman herstellen of verrangen. Laat beschadigde schakelaars in een reparatiedienst verrangen. Gebruik dit elektrische toestel nicht, wanner u de schakelaar Niet kan in- en uitschaken. Zorg ervoor dat er zich geen olien of vetten op de handgrepen bevinden en dat deze droog blijven.

3.3 Symbolen op het apparaat

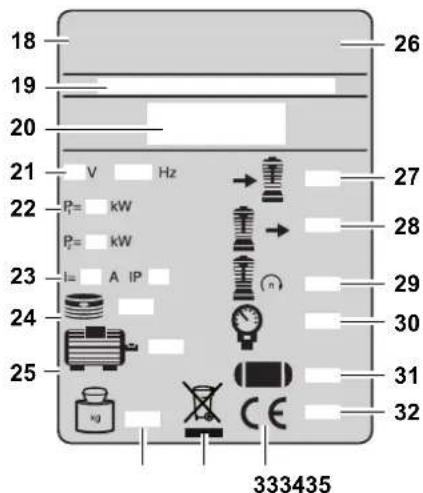

Gegevens op het typeplaatje

(18) Fabrikant
(19) Artikel-, versie-, seriennummer
(20) Benaming van het apparatus
(21) Aansluitspanning / Frequentie
(22) Motorvermögen P (zie ook „Technische gegevens")
(23) Afzekering / Beschermklasse
(24) Aantal cilinders
(25) Toerental motor
(26) Landcode
(27) Aanzuigvermögen
(28) Vulvermogen
(29) Toerental compressor
(30) Maximale druk
(31) Volume drukreservoir
(32) Bouwjaar
(33) CE-teken - Dit apparaat cervult de EU-richtlijnen volgens conformi- teitsverklaring
(34) Verwijderingssymbol - Apparaat kan via de fabrikant worden verwijderd
(35) Gewicht

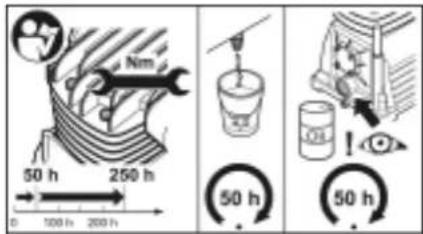

Onderhoudslabel

3.4 Veiligheidsvoorzieningen

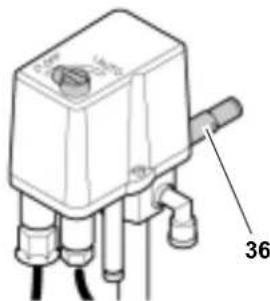

Veiligheidsklep

Deveiligheidsklep (36) onder veerdruk bevindt zich aan de hoofdschakelaar. Deveiligheidsklep worden geactiveerd bij overschrijding van de maximaal toegelaten druk.

4. Bediening

4.1 Netaansluiting

Gevaar!

Elektrische spanning Gebruik de machine uitsluitend in een droge omgeving.

Sluit de machine enkel aan op een strooombron die voldoet aan de onderstaande voorwaarden:

• de stopcontacten zijn reglementair geinstalleerd, geaard en goedgekeurd;
• zekering conform de technische gegevens.

Het snoer moet zo gelegd worden dat de schaafwerkzaamheden Niet bemoeilijk worden, en dat het snoer nied Beschadigd kan worden.

Controleer steeds of de machine uittgeschakeld is, alvorens de stekker in het stopcontact te steken.

Draairichting controlleren!

Afhankelijk van de fasenbelegging is het möglichk dat de motor in de verkeerde richting draait. Dit kan een beschadiging van de machine tot ge

volg hebben. Controller aanom na het aansluiten telkens de draairichting, de riemschijf van de compressor moet in de richting van de pij (op het riembeschemrooster) draaien. Als de draairichting fout is, moeten de fasen aan de netstekker worden verwisseld:

1. Trek de stekker uit het stopcontact.
2. Verwissel de fasen met behulp van een schroevendraier zoals getoond op de afbeelding.

Druk de schakelaar (37) een beetje in.
Draai de schakelaar 180^

1. Steek de netstekker opniew in de contactdoos.

Beschem het snoer gegenitte en bijtende scheikundige (vloeij)stoffen, en zorg dat het snoer Niet beschadigd kan worden door scherpe voorwerpen.

Als verlengsnoer mag uitsluitend gebruik gemaakt worden van een snoer met voldoende doorsnede (zie "Technische gegevens").

Schakel de machine uit met de hoofdschakelaar en Niet door de netstekker uit het stopcontact te trekken.

Na beeing van de werkzaamheden trekt u de stekker uit het stopcontact.

4.2 Opstelling

De opstelplaats van het apparaat要去 aan de volgende eisen voldoen:

• droog, koel en vorstvrij
• vaste, horizontale en vlakke ondergrond

Gevaar!

Foute opstelling kan zware ongevallenveroorzaken.

• Beveilig het apparaat gegen wegrollen en kantelen.
  Trek het apparaat Niet voort aan de slang of het netsnoer.
  Veiligheidsinrichtingen en bedienningselementen要去en algiod goed toegankelijk+zijn.

4.3 Perslucht genereren

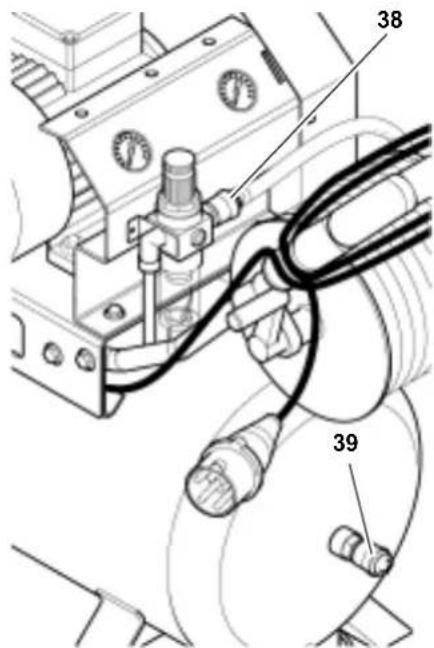

1. Sluit de persluchtslang aan op de compressor. Afhankelijk van de toe-passing� er twee aansluitingen beschikkaar:
2. Persluchtaansluiting voor geregelde, gefilterde perslucht (38).
3. Persluchtaansluiting voor onteregelde, ongefilterde perslucht (39)

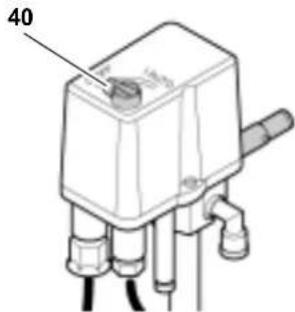

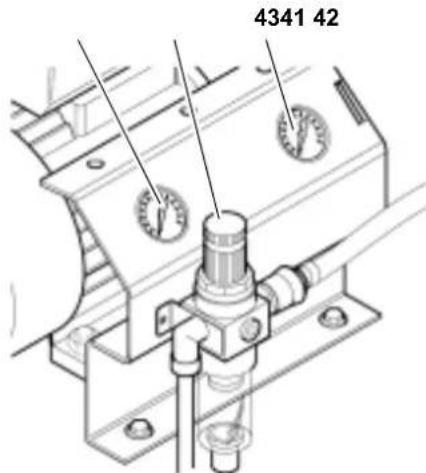

1. Schakel het apparaat in (40) en wacht tot de maximale keteldruk bereikt is (de compressor schakeltuit).

De keteldruk=kunt u aflezen van de keteldrukmeter (41).

1. Stel de regeldruk in met de drukregelaar (42). De huidige regeldruk kunt u aflezen van de regeldrukmeter (43).

Opgelet!

Controleer voor het aansluiten van een persluchtgereedschap of de maximale bedrijfsdruk van het gebruekte persluchtgereedschap Niet worden overschreten!

1. Sluit het persluchtgereedschap aan op de persluchslang van de compressor. Nu kunt u met het persluchtgereedschap werken.
2. Schakel het apparaat UIT, wanner u niet onmiddelijk wenst verder te werken.Trekervolgens ook de netstekkeruit het stopcontact.

5. Service en onderhoud

!Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

• schakelt u het apparaat UIT,
• trekt u de stekker uit het stopcontact en
• wacht u tot het apparaat stilstaat.
• controleert u of het apparaat en het gebruekte persluchtgereed-schap en accessoires Niet meer onder druk staan.

Na beeindiging alle werkzaamheden aan het apparaat:

• schakelt u alle veiligheidsvoorzieningen wee in en controleert u de werking ervan,
• controleert u of alle gereedschap of dergelijke van ofuit de machine verwijderd is.

Service en/of onderhoudswerkzaam-heden die nicht in dit hoofdstuk be-

schreveen staan, mogen uitsluitend door vaklui uitgevoerd worden.

5.1 Regelmatig onderhoud

Opgelet!

Controleer aan de neue compressor de aantrekmomenten van de cilinderkop bouten (zie"Technische gegevens") na de eerste 50 en 250 bedrijfsuren.

Aanwijzingen voor professioneel gebruik:

• Stel een inspectie- en onderhoudsplan op dat rekening houdt met alle bedrijfsfactoren zoals opstelling of gebruiksvormen. Houd in het plan rekening met regelmatte controles door een deskundige persoon.

De inspectiedienst kan eisen dat een inspectie- en onderhoudsplan en een bewijs van de uitgevoerde controles worden voorgelegd.

Bij de servicevestiging van uw land kunt u een sjabloon aanvragen. Het adres vindt u bij de lijst met onderden.

Telkens voor het begin van het werk

• Controller de persluchtslangen op beschadigingen en verrang ze indien nodig.
• Controller of de schroefverbindin-gen vast zitten en draai ze vast indien nodig.
• Controller het aansluitsnoer op beschadigingen en LAST het door een elektromonteur verrangen indien nodig.

Om de 50 uu

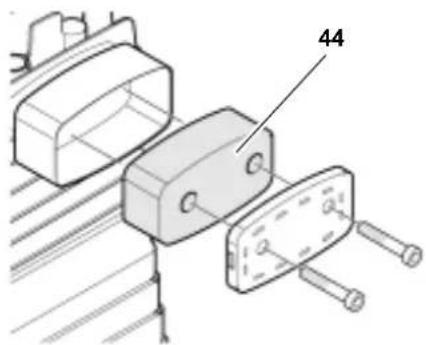

• Controleer de luchtfilter (44) van de compressor en maak het schoon indien nodig.

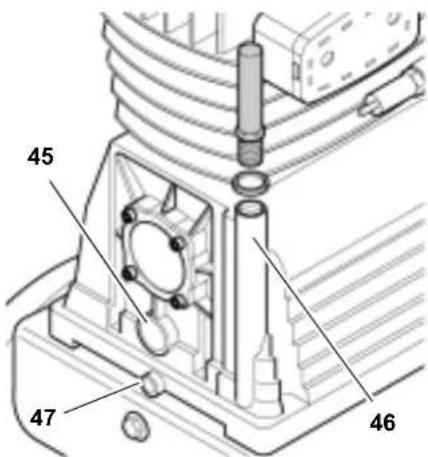

• Controleer het oliepeil (45) van de compressor en vul olie bij indien nodig (46).

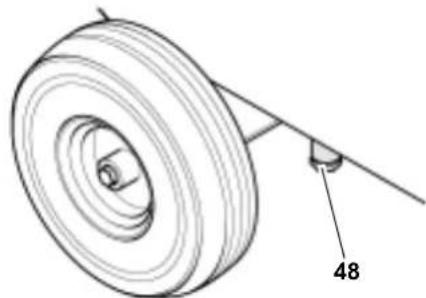

• Condensatewateruit het drukreservoir aftappen in een opvangbak (48),apparaat indien nodig kantelen resp.optillen.

Het condensatewater bevat sten. Verwijder het condensateraarom op een milieuvriene manier en lever het in bij een melpunt!

• Pakking en draad van de schroefverbinding voor gebruik reinigen.

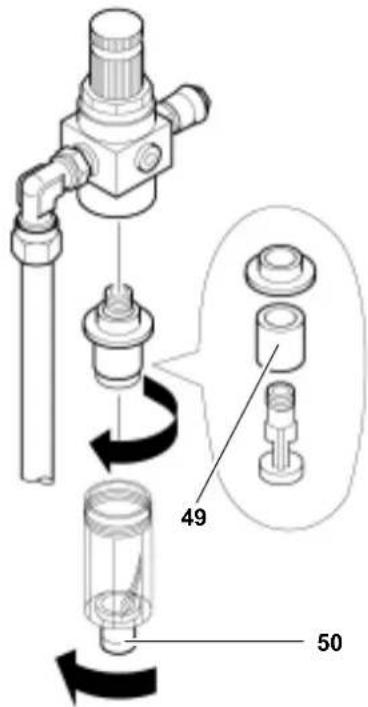

Maak de luchtfilter (49) van de filterdrukregelaar schoon.

• Tap het condenswater van de filterdrukregelaar af (50).
• Controller de transmissieriem:

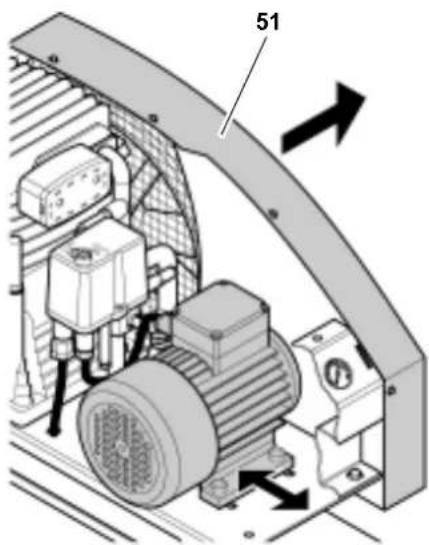

-Verwijder het riembeschemmrooster (51).
-Indien nodig transmissieriem verrangen of naspannen.
- Om de riemspanning te wijzigen, draait u de vier schroeven aan de voet van de motor los en ver-schuift u de motor.
Draai de schroeven aan de voet van de motor opnieuw vast.
-Breng het riembeschemrooster opniewaan.

Om de 250 uu

• Vervang de luchtfilter van de compressor.

• Vervang de luchtfilter van de filterdrukregelaar.

Om de 500 ur

• Tap de olie van de compressor af via de olieaftapschroef (47) en ververs ze.

De afgewerkte olie moet worden verwijderd bij een erkend verzamelpunt!

Na 1000 ur

• Laat de compressor nakijken door een vakman. Hierdoor worden de levensduur van de compressor aanzienlijk verlangd.

5.2 Afkortzaag opbergen

1. Schakel het apparaatuit en trek de stekkeruit het stopcontact.
2. Ontlucht het drukvat en alle aangesloten persluchtgereedschap.
3. Bewaar de machine op een plaat waar ze Niet kan worden ingeschakeld door onbevoegden.

Opgelet!

De machine mag Niet in de open lucht of in een vochtige omgeving opgeborgen worden. Leg de machine voor opberging of voor transport Niet op een zichde.

6. Beschikbare accessoires

Voor bijzondere werkzaamheden zijn volgende accessoires verkrijgbaar in de vakhandel - de tekeningen vindt u terug op de omslagzijde achteraan:

Afdichten

A Patroonpistol KP 910 voor normale patronen. Art.-nr.090 101 0030

Metaalbewerking

B Tapmachine BN 540 bijzonderkleine snijradius,bewerkt staalplaten tot een dikte van 1,0 mm. Art.-nr.090 100 6784

Boren

C Boormachine BM 310
zeer handig toestel, moeitelooos te
gebruiken; rechtsdraaiend.
Art.-nr. 090 100 6725
Boormachine BM 500 (niet afgebeeld) met snelspankop 3 / 8" ;rechts-/links-

draaiend met snelomschakeling. Art.-nr. 090 105 4533

Nieten / spijkeren

D Spijkernietmachine Kombi 40/50 voor nieten (type 90) van 20~mm tot 40~mm en platkopspijkers (type SKN) van 20~mm tot 50~mm . Art.-nr. 090 105 4720
Spijkernietmachine Kombi 32 (niet afegebeeld) voor nieten (type 90) van 15 mm tot 32mm en platkopagels (type SKN) van 16 mm tot 32 mm. Art.-nr.090 1054711
Nietmachine KG 80/16 (niet afgebeeld) voor Nieten (type 80) van 6 mm tot 16 mm. Art.-Nr.090 1054681
- Nietmachine KG 90/25 (niet afgebeeld) voor nielen (type 90) van 15 mm tot 25 mm. Art.-Nr. 090 105 4690
Nietmachine KG 90/40 (niet afgebeeld) voor nieten (type 90) van 20~mm tot 40~mm Art.-Nr.0901054703
- Platkopspijkermachine SKN 50 (niet afgebeeld) voor platkopnagels (type SKN) van 20mm tot 50~mm Art.-Nr.0901054738

Schilderen

E Verfspuitpistol FB 2200 HVLP High-volume-low-pressure-uitrusting vermindert het werkkaatsen van de verfnevel voor een efficientre verdeling en een lager verfverbruik. Art.-nr. 090 105 4460

Verfspuittpistol FB 2200 (niet afgebeeld) met 0,5 I-verfpot; professioneel verspuittpistol; traploos instelbaar voor ronde en brede straal. Art.-nr. 090 105 4452
Verfspuittpistool SB 200 (niet afgebeeld) met 1,0 I-aanzuigpot. Art.-nr.090 100 3882
Verfspuittpistol FB 150 (niet afgebeeld) met 0,5 I-verfpot; voor grondverf en lakken met verschillende viscositeit. Art.-nr.090 100 3874
Verfspuittpistool FB 90 (niet afgebeeld) met 0,75 l-verfpot; voor grondverf en lakken met verschillende viscositeit. Art.-nr. 090 105 6064

Beitelen

F Beitelhamerset MHS 450
voor bouw- en carrossierewerkzaamheden.
Art.-nr. 090 100 9210
Beitelhamerset MHS 315 (niet afgebeeld) voor het verwijderen van pleisterwerk en tegels en voor lichte beitelwerkzaamheden. Art.-nr.090 100 6911

Banden oppompen / bandendruk meten

G Bandenpomp met manometer RF 480 professione uitvoering (geikt). Art.-nr.0901054630
- Bandenpomp met manometer RF 363 (niet afgebeeld) zoals RF 480, maar nicht geeikt. Art.-nr. 090 105 4622
- Bandenpomp met manometer RF 200 (niet afgebeeld) voor het oppompen van banden en ballen (geikt). Art.-nr. 090 105 6188
- Bandenpomp met manometer RF 100 (niet afebeeld) zoals RF 200, maar nicht geeikt. Art.-nr. 090 102 6724

Reinigen

H Blaaspistool BP 200 kunststofuitvoering. Art.-nr.0901054606

• Blaaspistol BP 300 (niet afgebeeld)
  kunststofuitvoering; bijzonder hoge luchthoeveelheid dankzij venturi-spuitmond. Art.-nr. 090 105 4614
• Blaaspistol BP 70 (niet afgebeeld)
  lichtmetaaluitvoering (met 100 mm-verlenging).
  Art.-nr. 090 102 6726
• Blaaspistool BP 60 (niet afgebeeld)
  lichtmetaaluitvoering (kort).
  Art.-nr. 090 102 6718

Schroeven

I Slagmoersleutel SR 230
robuuste uitvoering voor hobby en autotechniek.
Art.-nr. 090 105 6170
Slagmoersleutel SR 340-Set (niet afgebeeld) professionele uitvoering met ruim toebehoren. Art.-nr.0901056137
- Slagmoersleutel SR 140-Set (niet afegebeeld) talrijke möglichkheden voor hobby en

autotechniek; met ruim toebehoren. Art.-nr. 090 100 8582

• Slagmoersleutel SR 120-Set (niet afegebeeld)
  laag luchtverbruik, daardoor ook geschikt voor Kleinere compressoren; met ruim toebehoren.
  Art.-nr. 090 100 6750
• Ratelsleutel RS 320 (niet afgebeeld) dankzij slanke vom en met rubber beklede kop ideaal voor toepassin-gen in de autotechniek. Art.-nr. 090 105 4541
• Ratelsleutel RS 220-Set (niet afgebeeld) volledige set met omvangrijk toebehoren. Art.-nr. 090 100 6717
  Schroevendraaier DS 1610 (niet afgebeeld) rechts-/linksdraaiend met snelomschakeling. Art.-nr.090 101 2440

Sproeien

J Sproeipistool SPP 161
voor het spreieren van koudreiniger, olie, vloeibare was, enz..
Art.-nr. 090 105 4525
Gecombineerd spreepipistol UBS 820 (niet afgebeeld) voor normale 1,0 I-schroefpatronen. Art.-nr.090 105 4479

Slangen

K Slangtrommel ST 200 360^ draaibaar; met 30 m PU-persluchtslang. Art.-nr. 090 105 4568
Persluchtslang met weefsellaag (niet afgebeeld) met selnkoppeling en insteeknippel; 5 m lengte; 12 mm buitendiameter; 6 mm binnendiameter. Art.-nr.090 105 4908
Persluchslang met weefsellaag (niet afgebeeld) met snelkoppeling en insteeknippel; 10m lengte; 12mm buitendiameter; 6 mm binnendiameter. Art.-nr.090 105 4916
Persluchtslang met weefsellaag (niet afgebeeld) met snelkoppeling en insteeknippel; 10m lengte; 15mm buitendiameter; 9 mm binnendiameter. Art.-nr.090 105 4924
Persluchtslang met weefsellaag (niet afgebeeld) 50 m lengte; 15 mm buitendiamter; 9 mm binnendiameter. Art.-nr. 090 105 4932

Spiraalslang, Rilsan (niet afgebeeld) met snelkoppeling en insteekmof; 2,5 m nuttige lenghte; 8 mm buitendiameter; 6 mm binnendiameter. Art.-nr.090 105 4940
Spiraalslang, Rilsan (niet afgebeeld) met snelkoppeling en insteekmof; 7,5 m nuttige lenghte; 8 mm buitendiameter; 6 mm binnendiameter. Art.-nr.090 105 4959
Spiraalslang, Rilsan (niet afgebeeld) met selnkoppeling en insteekmof; 10,0 m nuttige lenghte; 10 mm buitendiameter; 8 mm binnendiameter. Art.-nr. 090 105 4967
Slangtrommel SA 100 (niet afgebeeld) met weefselslang 20,0 m lenghte; 15 mm buitendiameter; 9 mm bin-nendiameter. Art.-nr.090 105 4975
Slangtrommel SA 200 (niet afgebeeld)
Geschikt voor bevestiging muur- en plafondbevestiging; automatische oprolfungtie; met 8 m PU-persluchslang; 13 mm buitendiameter; 8 mm binnendiameter. Art.-nr.090 105 4550

Accessoires

L Accessoireset LPZ 7-S bevat: blaaspistol, bandenpomp, bandenpompnpnippel, balnaald, verfspuittistol, sproeipistol, spiralslang. Art.-nr.0901003858
- Accessoireset LPZ 7-P (niet afegeeeld) bevat: blaaspistool, bandenpomp, bandenpompnpnippel, balnaald, verfspuittpistool, sproepiistool, 10m weefselslang. Art.-nr.090 100 3890
- Accessoireset LPZ 6 (niet afgebeeld) bevat: blaaspistol, bandenpomp, bandenpompnpippel, balnaald, verfspuittistol, 5 m weefselslang. Art.-nr. 090 104 4487 - Accessoireset LPZ 4 (niet afgebeeld) bevat: blaaspistol, bandenpomp, verfspuittistol, spiralslang. Art.-nr. 090 101 3845
- Accessoreset LPZ 2 (niet afgebeeld) bevat: universele houder met blaas-pistool, bandenpomp, verfspuitpi-stool, spiralslang. Art.-nr.0901055971

7. Problemen en storingen

Gevaar!

Alvorens u met werkzaamheden aan het apparaat begint:

-schakelt u het apparaatuit,
- trekt u de stekker UIT het stopcontact en
- wacht u tot het apparaat stilstaat.
- controleert u of het apparaat en het gebruikte persluchtgereed-schap en accessoires nicht meer onder druk staan.

Na beeindiging alle werkzaamheden aan het apparaat:

• schakelt u alle veiligheidsvoorzie-ningen wee in en controleert u de- Werking ervan,
• controleert u of alle gereedschap of dergelijke van ofuit de machine verwijderd is.

• Er is geen spanning.
• Controleer het snoer, de stekker, het stopcontact en de betreffende zekerig.
• De netspanning is te laag.
• Gebruik een verlengsnoer met voldoende doorsnede (zie "Technische gegevens"). Vermijd gebruik van een verlengsnoer bij een koud apparaat.
• De compressor werd uitgeschakeld door de netstekker uit het stopcontact te trekken verwijl hij in gebruik was.
• Schakel de compressor eerst uitemet de hoofdschakelaar, en schakel hem cervolgens wee in.
• De motor is oververhit, bijvoorbeeld door defecte koeling (verborgen koelribben).
• Verhelp deoorzaak van de oververhitting,aat de compressor ongeveer tien minuten afkoelen en schakel hem dan opnieuw in.

De compressor draait zonder voldoende druk op te bouwen.

Aftapplug voor condenswater van de filterdrukregelaar geopend.
-Sluit de aftapplug.
- De terugslagklep vertoont lekkages.
- Laat de terugslagklep herstellen door een vakman.

De druk in het persluchtgereedschap is onvoldoende.

• De drukregelaar is nicht voldoende opengedraid.
  Draai de drukregelaar verder open.
• De slangverbinding:tussen de compressor en persluchtgereedschap vertoont lekkages.
• Controller de slangverbinding; verwang beschadigde onderdelen indien nodig.

Herstellingen van elektrische machin es mogen uitsluitend door een elektromonteur uitgevoerd worden!

De elektrische machines können voor herstelling verzonden worden maar de Service-vestiging in uw land. Het adres vindt u terug bij de lijst met onderdelen.

Geef bijinzending voor herstelling een omschrijving van het vastgestelde defect.

Het verpakkingsmaterial van de machine is 100% recycleerbaar.

Afgedankte machines en accessoires bevatten große hoeveelheden waardevolle grond- en kunststoffen die eveneens gerecycleerd können worden.

De gebruiksaanwijzing werden op chloorvrij gebleekt papier gedrukt.

Aanzuigvermögen l/min 480
Effectief geleverd volume (debiet) l/min 330
Vulvermögen l/min 370
Bedrijfsdruk (compressoreinddruk) bar 10
Drukvatvolume l90
Aantal luchtansluitingen		2
Maximale uitlaattemperatuur	40 K hoger dan de omgevingstemperatuur
Compressortype		B 4900 / B 4900 B
Aantal cilinders		2
Aantrekmoment cilinderkopbout	Nm	23 - 27
Toerental (compressor)	min-1	1275
Motorvermögen	kW	3,0 S1
Voedingsspanning (50 Hz)	V	400
Nominale stroomsterkte	A	6,2
Zekering min.	A	10 langzaam
Beveiligingsklasse		IP 54
Maximale lenghte bij het gebruik van verlangkabels:
- bij 3 x 1,0 mm2ader diameter	m	15
- bij 3 x 1,5 mm2ader diameter	m	25
- bij 3 x 2,5 mm2ader diameter	m	40
Olietype (compressor)		SAE 40
Olievolume bij olieverversing (compressor)	I	1,1
Afmetingen: lenghte x bredte x hoogte	mm	1230 x 560 x 910
Gewicht	kg	93,5
Geluidsdrukniveau LPA in 4 m max.	dB (A)	73 ± 3
Geluidsvermögens niveau LWA	dB (A)	93
