Indholdsfortegnelse

1. Maskinen i overblick 54
2. Laes venligst forst! 55
3. Sikkerhed 55
   3.1 Korrekt anvendelse... 55
   3.2 Generelle sikkerhedsanvisninger 55
   3.3 Symboler på maskinen 56
   3.4 Sikkerhedsindretninger. 56
   4.Drift 56
   4.1 Strømtilslutning. 56
   4.2 Opstilling 56
   4.3 Producer trykluft 57
4. Vedligheholdelse og pleje.....57
   5.1 Regelmaessig vedligeholdelse...57
   5.2 Opbevaring af maskinen.. 58
5. Leverbart tilbehør 58/78
6. Problemer og forstyrelser...60
7. Reparation 60
   9.Miljobeskyttelse. 60
8. Tekniske Data 61

2. Laes venligst forst!

Laes denote betjeningsvejledning for apparatet tages i brug. Vær saerlig opmaerk som pa sikkerhedsanvisn-ingeme.
Hvis De skulle konstatere en transportskadekontakt venligst omgaardes Deres forhandler. Tag jegke apparatet i brug!
Bortskaf emballagen miljøvenigt. Aflever den f. eks. til et dertil beregnet samlested.
Opbevar donne betjeningsvejledning omhyggeligt, sa De altid kan sla op i den hvis der skulle opsta tvivl. Anvendes kompressor i industrien, skal trykluftskomponenternes provningscertifikat ligeledes opbevares.
Hvis De skulle lane apparatet ud el- ler saelge det, lad da altid de vedlagte dokumenter falege med.

3. Sikkerhed

3.1 Korrekt anvendelse

Denne maskine anwendes til at producere trykluft til luftdrevet værktøj.

Det er ikke tilladt at anvende maskinen til inden for det medicinale omrade, i levendsmiddelindustrien samt til pafyldning af iltflasker.

Eksplosee, brandfarlige erler sundhedsskadelige gasser ma ikke indsugs. Bru

gen af maskinen er ikke tilladt i rum, hvor der er eksplosionsfare.

Enhver anden brug er i modstrid med anvendelseseformålet. Ved anvendelsei modstrid med anvendelseformålet, vedændringer pa apparatet uller vedbrug af dele, som ikke er testet uller godkendt af producenten, kan der opstuaforudsete skader!

Børn,unge og ikke-fagudlaerte personer ma ikke anvende maskinen og det dertil tilsluttede trykluftsværktj.

3.2 Generelle sikkerhedsanvisninger

Overhold altid ved anvendelsen af dette el-vaerktoj falgende sikkerhedsanvisninger, for at undgå farer for personer ell tingskader.

Overhold saerigt de specielle sikkerhedsanvisninger i de respektive kapitler; Gem omhyggeligt samlige dokumenter vedrorende maskinen sammen med apparatet.

Overhold de arbeitsmaesserige direktver eller sikkerhedsbestemmelser for om-gangen med kompressorer og tryklufts-vaerktoj.

Lagttag som erhvervsmaessig operatoren de lovbestemtereglertildriftafanlag, somskalovervages.

!Generelle henvisninger til fare!

Hold arbejdsmradydet i orden - Uorden i arbejdsmradydet kan medfere ulykker.

Vær altid opmaerksom under arbejdet.
Vær opmaerksom pa, hvad De gør. Arbejd fornuftigt. El-vaerktojet ma aldrig anwendes, nar De er ukoncentreret.

Tag hensyn til eksterne pavirkninger.
Sorg altid for god belysning.

Undgä usikre stillinger. Sorg for sikkert fodfaeste og hold balancen til hver en tid.

Vær opmaerkoms pa, at el-værktøj altid star stabilt og ikke kan vælte (kontroller dækkenes lufttryk).

El-vaerktojet ma违法犯罪 i nærheden af braendbare vasker erler gasser. Hold boern vaek fra arbejdsomraret. Lad aldrig andre personer komme i nærheden af maskinen ell strmtablet, nar De arbejder med maskinen.

El-vaerktojet mA违法犯罪 - el-vaerktojet mA kun anvendes inden for det effektomrade, der er angivet under de tekniske data.

Der er fare pga. elektricitet!

El-vaerktojet ma违法犯罪 for regn. Maskinen ma违法犯罪 i fugtige ell er vade omgivelser.

Undga under arbejdet med dette varktoj kropskontakt med jorde de del

(f.eks. radiatorer, rør, ovne, koleskabe). Anvend kun strømkablet til de formál, som det er beregnet til.

! Der er risiko for ulykker som fIge af udstrommende trykluft og dele, som rives med af trykluften!

Ret aldrig trykluft mod mensesker ell er dyr!

Vær sikker pa, at alt anvendt tryklufts-vaerktoj og tilbehør er dimensioneret til arbejdstrykkeit er tilsluttet over entrykreduktionsventil.

Vær opmaerkoms pa, at nár lynkoblin gen Iosnes, strømmer den resterende trykluft, der findes i trykluftslangen, pludseligt ud. Hold derfor den Ende at trykluftslangen, der skal Iosnes, fast.

Kontroller, at alle skrueforbindelser altider fast tilspændte.

De ma ikke selv udføre reparationer pa maskinen! Kun fagfolk ma foretage reparationer pa kompressorer, trykbeholdere og trykluftsværktj.

! Der er fare pga. olieholdig trykluft!

Anvend kun olieholdig trykluft til trykluftsvaerktj, der er beregnet til olieholdig trykluft. Anvend ikke trykluftslanger til olieholdig trykluft til trykluftsvaerktj, der ikke er beregnet hertil. Pafyld aldrig bildæk osv. med olieholdig trykluft.

! Der bestar fare for forbrændinger pa de trykluftsforende deles overflade!

Apparatet skal vare koldt ffor vedligeholdesasarbejder pabegyndes.

! Der er risiko for atkommen til skade pa de bevagelige dele!

Tag aldrig maskinen i brug utden pamonteret beskyttelssesanordning.

Vær opmaerkso ma, at maskinen automatisk starter, nar minimumstrykket er opnæt! - Kontroller altid før vedligeholdesesarbejde, at maskinen er taget fra lysnettet.

Det bo r sikres, at der icke er værktj ell er lse dele i el-værktjet, nár dette saettes i gang (for eksempeI after vedligeholdelsesarbejder).

Grib ici ind mellem handsvinget og transportgrebet under op-ller udruling aftrykluftslangen.

! Der kan opstå fare som følg e af utilstrækkelig brug af personlige værnedidler!

Anvend altid horevaern.

Anvend aldit beskyttelsessbriller.

Anvend altid et andedraetsvarn ved stvende arbejder ellr nar der opstar sundhedsskadelig tage.

Anvend altid egnet arbejdstoj. Ved arbejder i det fri anbefales det, at der anwendes skridsikkert fodtoj.

Der er fare pga. mangler pa el-ojetl

Der mä ikke foretagesændringer pa værktøjet. Enhverændring pa trykluftforende dele medforer, at typegodkendelsen bliver ugyldig. Kun fagpersonale ma arbejde pa trykluftværktj.

El-vaerktoj samt tilbehor skal vedligeholds omhyggeligt. Folg altid vedligeholdesforskrifterne.

Kontroller, at værktøjet serviceres og kontrolleres regelmaessigt.

Kontroller el-værktøjet forr haverbrug for evt. beskadigelser: Inden brugen af elværktøjet skal man omhyggeligt kontrollere, at sikkerheds- og beskyttesesanordninger fungerer fejlfrit og after hensigten. Kontroller, om de bevægelige dele fungerer fejflrit og ikke sidder fast. Samtlige dele skal ære korrekt monteret og opfyde alle betingelser for at sikre en fejfliri anvendelse af el-værktøjet.

Beskadigede beskyttelsesanordninger erlerdele skuludskiftesellerrepareres korrekt af en elektriker.Beskadigede kontakter skal udskiftes af serviceafdelingen.El-vaerktojet ma违法犯罪en, nar enkontaktikkekan taende ellstoppe apparatet.

(21) Tilsluttet spænding / frekvens

(28) Pafyldnings-ydelse

(29) Omdrejningshastighed kompressor

(30) Maksimalt tryk

(31) Volumen trykbeholer

(32) Konstruktionsär

(33) CE-mærke - dette apparat overholder EU-direktiverne int. overensstemmelseserklaeringen

(34) Bortskaffelsessymbol - maskinen kan bortskaffes hos producenten

(35) Vægt

Servicemarkat

3.4 Sikkerhedsindretninger

Sikkerhedsventil

Den fjederbelastede sikkerhedsventil (36) sidder ved start/stop-kontakten.
Sikkerhedsventilen aktiveres, safremt det tilladte maksimaltryk overskrides.

4. Drift

Fare! Elektrisk spænding

Anvend kun maskinen i tøre omgi

velser.

Tilslut kun maskinen til en strmki- de, som opfylder folgende krav:

• Stik skal vare installerer iht. forskrifterne, jordet og testet;
• Sikringer iht. de tekniske data;

Læg strømkablet sáledes, at det ikke forstyrrer og ikke kan beskadiges ved arbejdet.

Kontroller altid, om maskinen er slaet fra, for netstikket saettes i stkidasen.

Kontroller omdrejningsretning! Alt after fasetildelingen er det muligt, at motoren drejer den forkerte veg. Dette kan medfrole beskadigelse af maskinen. Derfor bør omdrejningsretninger kontroleres after haver tilstun- ning: Kompressorens remskive skal dreje i pilens retning (pa rembeskytelsen).

1. Trak netstikket ud.

2. Skift faserne med en skruetrækker som vist pa billedet:

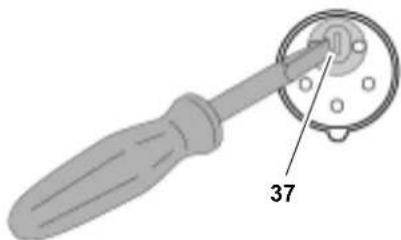

3. Tryk kontakten (37) let ind
   -Kontakten drejes med 180^

Beskyt stromkablet mod opvarmning, aggressive væsker og skarpe kanter.

Anvend kun forlaengerkabel med et tilstrækkeligt tvarsnit (se "Tekniske data").

Sluk aldrig for maskinen ved at trække i netstikket, men pa start-/stop-kontakten.

Tag netstikket ud af stikdaseen after endt drug.

4.2 Opstilling

Apparats opstellingssted skal opfylde falgende krav:

• Tør, kølig, beskyttet mod frost
• Fast, vandret og jævnt underlag

Fare!

Der kan opsta alvorlige uheld pga. forkert opstilling.

Varktojet skal sikres mod at rulle vaek ellr vale.
- Trak参加会议 værktøjets slange eller stromkabel.
Sikkerhedsanordninger og betjenningselementer skal til enhver tid vare tilgengelige.

1. Tilslut trykluftslangen til kompressoren. Alt after anvendelse er der to muligheder for tilslutting:

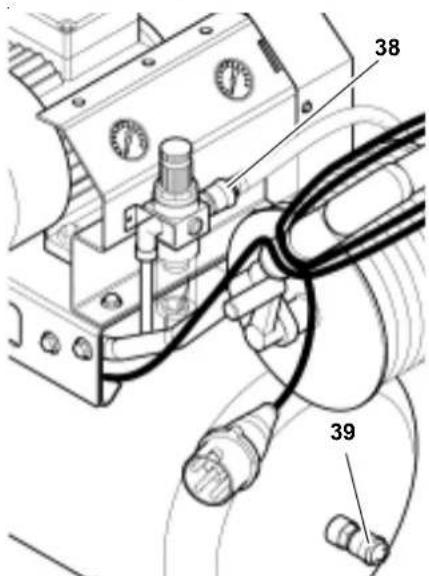

   -Trykluft-tilslutning til reguleret, filtreret trykluft (38).
   -Trykluft-tilslutning til ureguleret, uflitreret trykluft (39).

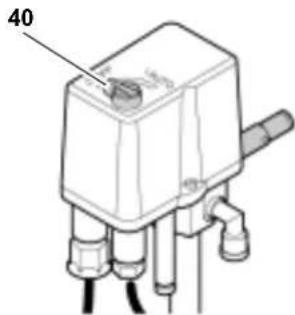

1. Tilslut maskinen (40) og vent indtil det maksimale kedeltryk er opnæt (kompressoren slr fra).

Kedeltrykket vises pa kedeltryk-manometeret (41).

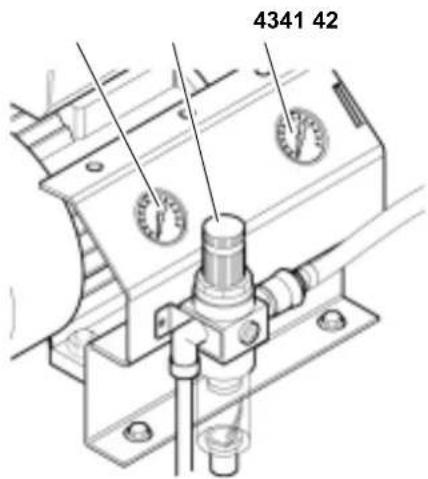

1. Regulatortryk på trykregulatoren (42) indstilles. Det aktuelle regulatortryk vises på regulatortryk-manometeret (43).

NB!

Kontroller for trykluftsvaerktojets tilslutning, om det maksimale driftstryk for det anvende trykluftsvaerktoj ikke bliver overskredet!

1. Tilsnut trykluftsvaerktoj til trykluftslan-gen pa kompressoren. Nu kan der arbejdes med trykluftsvaerktojet.
2. Slā maskinen fra, nār den ikke umiddelbart skal brugesigen. Tag derefter netstikket ud.

5. Vedlidgeholdelse og pleje

!Fare!

Før alle arbejder pa maskinen:

• Sluk for apparatet.
• Traek netstikket ud.
• Vent til maskinen stär stille.
• Kontroller, at maskinen og det anvendte trykluftsvaerktoj og tilbehoret er tryklose.

After alle arbejder pa maskinen:

• Sæt samlidge beskyttelsesanordninger i drift igen og kontroller disse.
  -Kontroller, at der icke findes varktoj eller lignende pa erler imaskinen.

Andre vedligeholdelses-eller reparationsarbejder, end de her i kapitlet beskrevne, mA kun foretages af fagfolk.

5.1 Regelmæssig vedligeholdelse

NBI

Kontroller skruernes tilspændings-momenter (se de "tekniske data") pa den nye kompressor after de forste 50 og 250 driftstimer.

Oplysninger til erhvervsmaessig brug:

• Opstil et inspections- og vedligeholdelsesskema, som tager hensyn til driftsmaesige faktorer som opstilling erer brug. Planlag regelmaessige konntroller via en godkendt person.

Tilsynsmyndigheden kan forlange, at der forelægges et inspections- og vedligeholdelsesskema som dokumentation over de gennemferte kon-troller.

Der kan rekvireres en tilsvarende blanket hos serviceafdelingen i dit land. Adressen findes i reservationslisten.

Før arbejdet startes

• Kontroller trykluftslanger for beskadi-gelser, om ndvendigt erstattes disse.
• Kontroller skrueforbindelsene for fasthed, om nadvendigt tilspændes disse.
• Kontroller tilslutningskablet for beskidigelser, om ndvendigt skal dette erstattes af en elektriker.

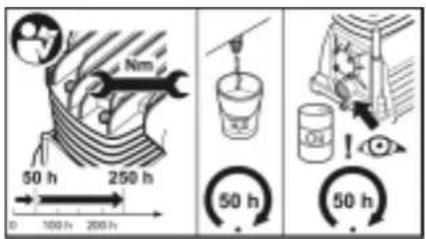

Hver 50 driftstimer

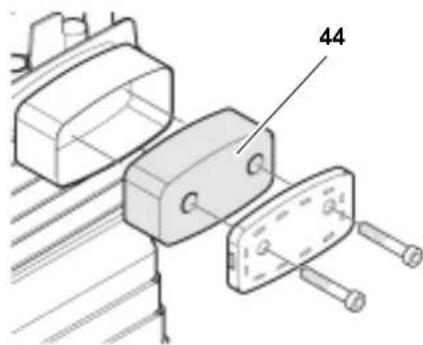

• Kontroller luftfilteret (44) på kompressoren, om nodvendigt rengøres dette.

DA DANSK

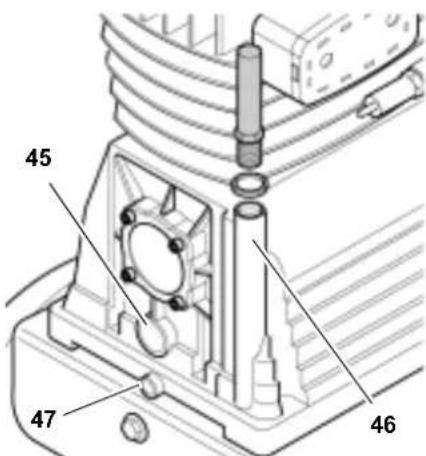

• Kontroller kompressorens oliestand (45), om nodvendigt afterfyldes (46) med olie.

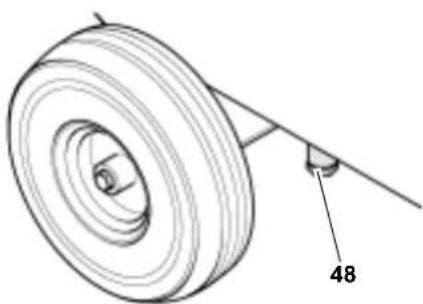

Tom trykbeholderens kondensvand i en beholder (48),evt. vippes ell Ioftes apparatet.

Kondensvandet indeholder oli- erster. Kondensvandet skal bortskaffes miljovenligt via tilsvarende opsamlingssteder!

Forskruningens pakning og ge-vind skal rengoresigen, inden de sættes ind.

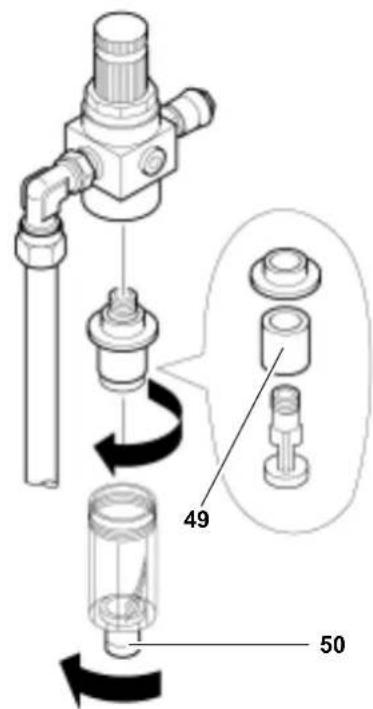

• Rengør luftfilteret (49) på filterredduk-tionsventilen

• Udled filtered reductionsventilens (50) kondensvand.
• Kontroller kilerem:

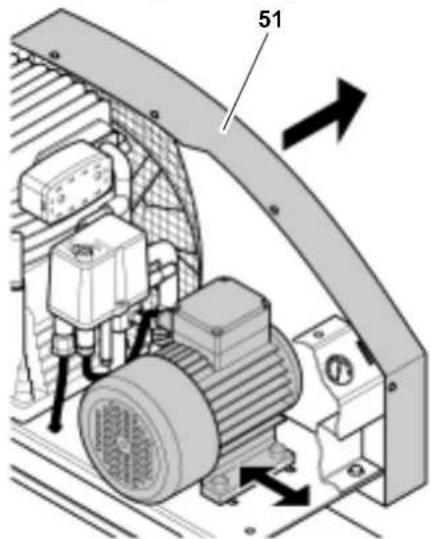

• Skru rembeskyttelsen (51) af.
• Udskift eller afterspænd eventuelt kileremmen.
• For at kinne justere remspaendingen, skal de fire skruer ved motorens fod Iosnes og motoren kan forskydes.
• Spænd igen skruerne fast ved motorens fod.
• Monter igen rembeskyttelsen.

Hver 250 driftstimer

Bortskaf den gamle olie miljo-venligt ved et depot!

After 1000 drifttimer

Inspektion borgennemfores af et varksted.Herigennem forhajes kompressorens levetid vaesentigt.

5.2 Opbevaring af maskinen

1. Slà maskinen fra og træk netstikket ud.
2. Udluft trykbeholder somt tilsluttet trykluftsvaerktoj.
3. Opbevar maskinen saledes, at den ikke kan sættes i gang af uvedkommende.

#

Opbevar违法犯罪 op bevareng i det fri erer i fugtige omgivelser.
Maskinen ma ikke lægges pa sideri forbindelse med opbevaring ell er til transport.

6. Leverbart tilbehør

For særlige arbejdspogaver vindes i spe-cialforretningerne følgende tilbehør - Il-lustrationerne ses pa den bagerste side:

Pakning

A Fugepistol KP 910 til gaengse patroner. Art.-nr. 090 101 0030

Pladebearbejdning

B Pladeklipper BN 540
særlig smal skæreradius; skærer
stålplader op til 1,0 mm tykke.
Art.-nr. 090 100 6784

Boring

C Boremaskine BM 310 meget handy apparatet Eden at virke traettende; hjregang. Art.-nr.090 100 6725

Boremaskine BM 500 (uden bil.) med selvspændende borepatron 3/8" og højre-/venstregang med lynomstilling. Art.-nr. 090 105 4533

Haeftning / sømning

D Kombisømpistol kombi 40/50 til hæfteklammer (type 90) fra 20 mm

til 40mm og dykkersom (type SKN)
fra 20mm til 50mm Art.-nr. 090 105 4720
Kombisompistol kombi 32 (uden bil.) til haefteklammer (type 90) fra 15 mm til 32mm og dykkersom (type SKN) fra 16 mm til 32mm Art.-nr.090 105 4711
Haeftemaskine KG 80/16 (uden bil.) til haefteklammer (type 80) fra 6 mm til 16 mm. Art.-nr. 090 105 4681
Haeftemaskine KG 90/25 (eden bil.) til haefteklammer (type 90) fra 15 mm til 25 mm. Art.-nr. 090 105 4690
Haeftemaskine KG 90/40 (eden bil.) til haefteklammer (type 90) fra 20 mm til 40 mm. Art.-nr. 090 105 4703
Dykker SKN 50 (uden bil.) til dykkersom (type SKN) fra 20 mm til 50 mm. Art.-nr. 090 105 4738

Lakering

E Farvesprjtepistol FB 2200 HVLP high-volume-low-pressure-udstyr forringer farvetagens tilbagespring og sorgen for bedre materialepafring ved ringe farveforbrug. Art.-nr.090 105 4460
Farvesprjtepistol FB 2200 (eden bil.) med 0,5 I-flydebeholder; professionel farvesprjtepistol; kan indstilles trinlost til rund- og bred strale. Art.-nr.090 105 4452
Farvesprjtepistol SB 200 (eden bil.) med 1,0 I-sugebeholder. Art.-nr.090 100 3882
Farvesprjtepistol FB 150 (eden bil.) med 0,5 I-flydebeholder; til grunde ringer og farvning med forskellig vis-kositet. Art.-nr.090 100 3874
Farvesprojtepistol FB 90 (eden bil.) med 0,75 I-flydebeholder; til grunde ringer og farvning med forskellig viskositet. Art.-nr.0901056064

Mejsling

F Mejselhammer-saat MHS 450 til arbejder pa byggepladsen og til karosseriejarbejde. Art.-nr.0901009210
Mejselhammer-saat MHS 315 (eden bil.) til afmejsling af pud's og fliser samt til

lette stemmearbejder. Art.-nr. 090 100 6911

Pafyldning / maling af daek

G Lufttrykmaler RF 480
professionel udforelse (kalibereret).
Art.-nr. 090 105 4630

Lufttrykmaler RF 363 (uden bil.) som RF 480, dog畸形 kalibreret. Art.-nr.090 105 4622
Lufthtrykmaler RF 200 (uden bil.) til pumping af daek og bolde (kali-breret). Art.-nr. 090 105 6188
Lufthtrykmaler RF 100 (uden bil.) som RF 200, dog ici kalibreret. Art.-nr. 090 102 6724

Rengoring

H Blaesepistol BP 200 i gennemfort plast. Art.-nr. 090 105 4606

Blaesepistol BP 300 (eden bil.) i gennemfort plast; saerigt hjt luftmaengdePGA Grund af venturidysen. Art.-nr.0901054614
Blaesepistol BP 70 (uden bil.) i letmetal (med 100 mm-forlaengelse). Art.-nr. 090 102 6726
Blaesepistol BP 60 (uden bil.) i letmetal (kort). Art.-nr. 090 102 6718

Skruning

I Slagskrueetraekker SR 230 robust model beregnet til hobbyarbejde og til bilen. Art.-nr.090 105 6170
- Slagskrueetækker SR 340-saat (eden bil.) professionnel model med meget tilbehør. Art.-nr. 090 105 6137
- Slagskruetrækker SR 140-sæt (unden bil.)
egnet til mangesidigt arbejde fra hobbyarbejde og til bilarbejde; med meget tilbehør.
Art.-nr. 090 100 8582
- Slagskrueptrækker SR 120-sæt (uden bil.)
ringe luftbehov, derfor øgså egnet til mindre kompressorer; med meget tilbehør.
Art.-nr. 090 100 6750
- Skraldenøgle RS 320 (uden bil.)
meget velegnet til biler på grund af den smalle stil og gummibeklaedt omskifter.
Art.-nr. 090 105 4541

• Skraldenøgle RS 220-sæt (uden bil.) Komplet sæt med omfangsricht tilbehør. Art.-nr. 090 100 6717
• Skruetraekker DS 1610 (eden bil.) med højre-/venstregang med lynomstilling. Art.-nr. 090 101 2440

Sprøjtning

J Sprjtepistol SPP 161
til sprojtning af affedtningsmidler, olie, flydende voks osv.
Art.-nr. 090 105 4525
Kombi sprojtepistol UBS 820 (eden bil.) til gaengse 1,0 I-skruepatroner. Art.-nr.090 105 4479

Slanger

K Slangetromle ST 200 360^ -drejelig; med 30 m PU-trykluftslange. Art.-nr.090 105 4568
Trykluftslange med vævindlaeg (eden bil.) med lynkobling og nippel; 5 m laengde; 12 mm udv. diameter; 6 mm indv. diameter. Art.-nr.090 105 4908
Trykluftslange med vævindlaeg (eden bil.) med lynkobling og nippel; 10 m laengde; 12 mm udv. diameter; 6 mm indv. diameter. Art.-nr. 090 105 4916
Trykluftslange med vævindlaeg (eden bil.) med lynkobling og nippel; 10 m laengde; 15 mm udv. diameter; 9 mm indv. diameter. Art.-nr. 090 105 4924
Trykluftslange med vævindlaeg (eden bil.) 50 m laengde; 15 mm udv. diameter; 9 mm indv. diameter. Art.-nr. 090 105 4932
Spiralslange, Rilsan (eden bil.) med lynkobling og adapter; 2,5 m arbejdslangde; 8 mm udv. diameter; 6 mm indv. diameter. Art.-nr.090 105 4940
- Spiralslange, Rilsan (eden bil.) med lynkobling og adapter; 7,5 m arbejdslangde; 8 mm udv. diameter; 6 mm indv. diameter. Art.-nr.090 105 4959
Spiralslange, Rilsan (eden bil.) med lynkobling og adapter; 10,0 m arbejdslengde; 10 mm udv. diameter; 8 mm indv. diameter. Art.-nr. 090 105 4967

• Slangeoprulleværk SA 100 (eden bil.)

med armeret slange 20,0 m Iaengde; 15 mm udv. diameter; 9 mm indv. diameter.

Art.-nr.090 105 4975

• Slangeoprulleværk SA 200 (uden bil.)

Egnet til væg og loftsfastgørelse; automatisk oprulning ved et enkelt træk; med 8 m PU-trykluftslange; 13 mm udv. diameter; 8 mm indv. diameter.

Art.-nr.090 105 4550

Tilbehør-sæt

L Tilbehør-sæt LPZ 7-S

indeholder: Blaesepistol, daekoppumppeapparat, daekpumpenippel, spids til oppumping of bolde, farvesprj- tepistol, sprjtepsiol, spiralslang. Art.-nr.090 100 3858

• Tilbehør-sæt LPZ 7-P (uden bil.)
  indeholder: Blæsepistol, dækopppumpeapparat, dækpumpenippel, spids til oppumpnng af bolde, farvesprj-tepistol, sprøjtepistol, 10 m armeret slange

Art.-nr.090 100 3890

• Tilbehør-sæt LPZ 6 (uden bil.)

indeholder: Blasepsipol, dakoppumppeapparat, daekpumpenippel, spids til oppumping af bolde, farvesprj-tpesipol, 5 m armeret slange

Art.-nr.090 104 4487

• Tilbehør-sæt LPZ 4 (uden bil.)

indeholder: Blasepsipol, daskoppumppeapparat, farvesprjtepsipol, spiralslange.

Art.-nr.090 101 3845

• Tilbehør-sæt LPZ 2 (uden bil.)

indeholder ekstra handtag med blasepistolen, dækoppumpeapparat, farvesprjtepsiol, spiralsange.

Art.-nr.090 105 5971

7. Problemer og forstyrelser

!Fare!

Før alle arbejder pa maskinen:

• Sluk for apparatet.
• Traek netstikket ud.
• Vent til maskinen stär stille.
  -Kontroller, at maskinen og det anvendte trykluftsvaerktoj og tilbehoret er tryklose.

After alle arbejder pa maskinen:

• Sæt samtlige beskyttelsesanordninger i drift igen og kontroller disse.
  -Kontroller, at der ici findes værktj aller lignende pa ulli maskinen.

Kompressoren starter/DD:

• Ingen strøm.
  -Kabel, stik, stikdase og sikring kontrolleres.
• For lav netspaending.
• Anvend et forlaengerkabel med tilstrækkeligt tversnit (se "Tekni-ske data"). Er maskinen kold, undgå forlaengerkabel.
• Kompressoren slog fra, mens den kørte, da netstikket blev trukket fra.
• Kompressoren slukkes først pa start-/stop-kontakten, og sluttes derefter til ingen.
  Motoren er overophedet, f.eks.PGA ground af manglende afkoling (kolerribber er tildaekkede).
  -Afhjaelp arsagen til overophedninqen, lad maskinen kole cirka 10 minutter, tilslut den derefter igen.

Kompressoren korer Eden af opbygge tilstrakkeligt tryk.

Bundproppen til kondensvandet for filteredukditionsventilen er abnet.

Luk bundproppen.

• Kontraventil er utaet.

• Kontraventil bør kontrolleres på et elektrikerværksted.

Trykluftsvaerktoj fär ikke tilstrække-ligt tryk.

• Der er ikke abnet nok for trykregula-toren.
• Abn mere for trykregulatoren.
• Slangeforbindelsen mellem kompressor og trykluftsvaerktoj er utaat.
• Kontroller slangeforbindelsen; udskift om nodvendigt den beskadi ge del.

8. Reparation

! Fare!

Reparationer pa elværktoget ma kun udfores af en elektriker!

El-vaerktoj, som skal repareres, kan ind-sendes til den lokale service-afdeling.

Adressen staredvedreservedelslisten.

Ved indsendelse til reparation skal den fastslade fejl beskrives.

9. Miljøbeskyttelse

Maskinens emballage bestar af 100% recyclingsmaterialie.

Udtjente maskiner og tilbehør indehøder store mængder af værdifulde rastoffer og plast, som ligeledes kan genanvendes i en recyclingsproces.

Vejledningen er trykt på klorfrit bleget papir.

10. Tekniske Data

Slagvolumen l/min 480
Effektiv kapacitet (Volumenstrøm) l/min 330
Pafyldnings-ydelse l/min 370
Driftstryk (kompressionssluttryk) bar 10
Trykbeholdervolumen l90
Antal luftudgange 2
Maksimal udløbstemperatur 40 K højere end omgivelsestemperaturen
Kompressortype B 4900 / B 4900 B
Cylinderantal 2
Tilspændingsmoment skrue	Nm	23 - 27
Omdrejningshestighed (Kompressor)	min-1	1275
Motoreffekt	kW	3,0 S1
Tilslutningsspænding (50 Hz)	V	400
Mærkestrøm	A	6,2
Sikring min.	A	10 træg
Beskyttesesklasse		IP 54
Maksimal samlet længde ved anvendelse af forlængerkabler:
- ved 3 x 1,0 mm2 tværsnit	m	15
- ved 3 x 1,5 mm2 tværsnit	m	25
- ved 3 x 2,5 mm2 tværsnit	m	40
Oliekvalitet (Kompressor)		SAE 40
Oliemaengde ved olieskift (Kompressor)	I	1,1
Dimensioner: Længde x bredde x hjde	mm	1230 x 560 x 910
Vægt	kg	93,5
Lydtryksniveau LPA i 4 m maks.	dB (A)	73 ± 3
Lydeffektniveau LWA	dB (A)	93
