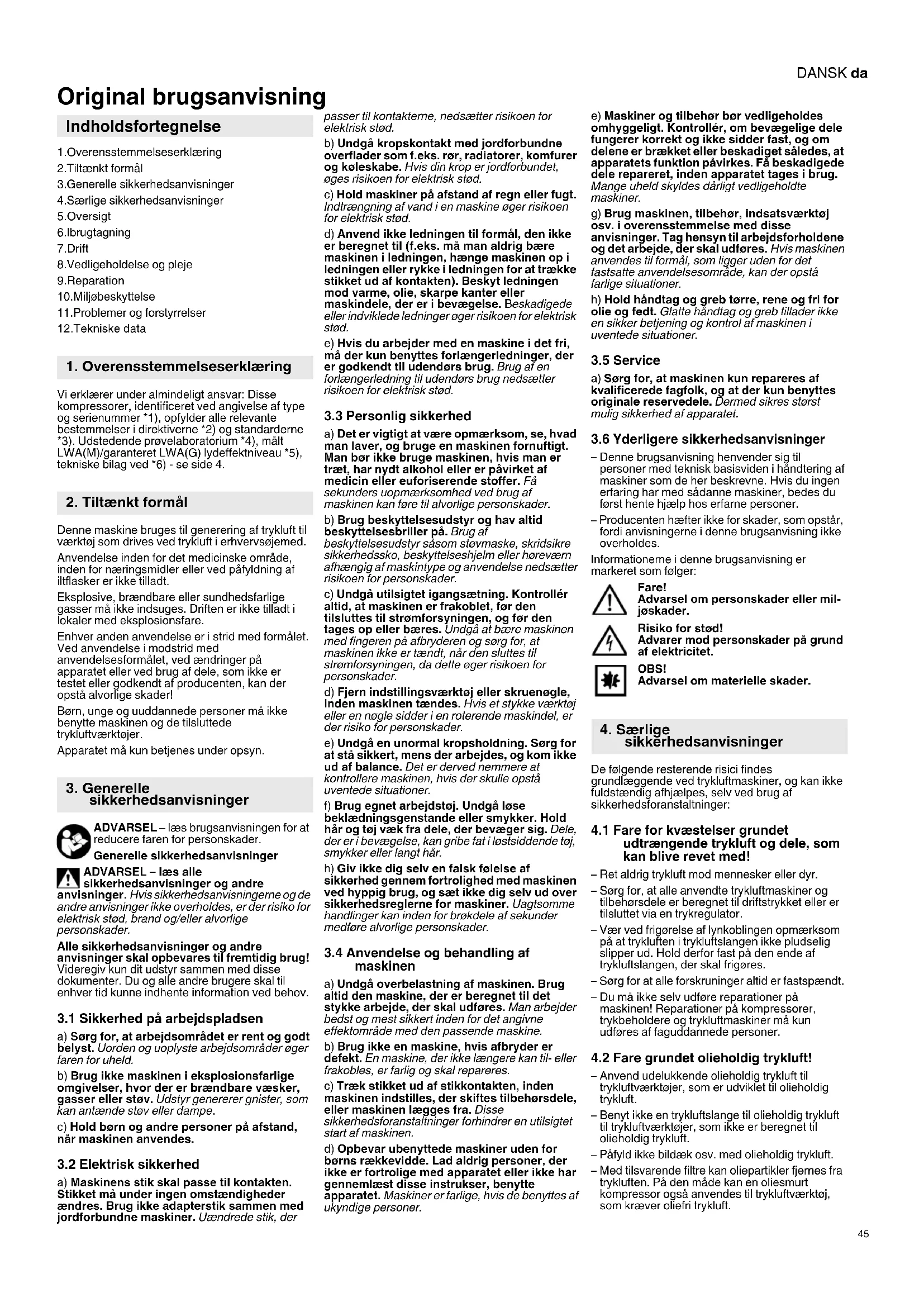

BRUGSANVISNING Mega 520200 D METABO

3.1 Sikkerhet på arbeitsplassen

Folgende, resterende farer finnes prinspiiert med trykkuftapparater og de kan ikke eliminereres helt gjemnon sikkerhetsinnretninger:

4.6 Fare ved feil på maskinen!

Se til at kondensatavlopet (3) er lukket.

6.3 Kontroller oljeniva

oljeniväet til kompressoren kontrolleres på oljeseglasset (11). Ev. etterfylles olje til midten av olje-seglasset (11). Oljekvalitet, se kapittel 12.Tekniske data.

Legg ut den elektriske kabelen sikat den ikke hinder arbeitet og ici kan skades.

Den elektriske kabelen ma ikke utsettes for varme, aggressive væsker eller skarpe kanter.

Bruk kun skjoteledning med tilstrekkelig ledertverssnitt (se kapittel 12.Tekniske data).

Før alt arbeid pa maskinen:

Typiske A-veide lydnivær:

LDA =Lydttrykkniva

LWA =Lydeffektniva

Angivelser pà typeskiltet:

NORSKno

A Fabrikant

1.Overensstemmelseserklaering
2.Tiltaenkft formal
3.Generelle sikkerhedsanvisninger
4.Saerlige sikkerhedsanvisninger
5.Oversigt
6.lbrugtagning
7.Drift
8.Vedlidgeholdelse og pleje
9.Reparation
10.Miljobeskytelse
11.Problemer og forstyrelser
12.Tekniske data

1. Overensstemmelseserklaering

Vi erklær under alminderigt ansvar: Disse kompressorer, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3).Uddstedende provelaboratorium *4), malt LWA(M)/garanteret LWA(G) lydeffektniveau *5), teknske bilag vered *6)- se side 4.

2. Tiltaenk t formal

Denne maskine bruges til generering af trykluft til værktøj som drives ved trykluft i erhvervsjemed.

Anvendelse inden for det medicinske omrade,
inden for naeringsmidler erder ved paifyldning af
ilflisker er icike tilladt.

Eksplosive, brandbare eller sundhedsfarlige gasser må ikke indsuges. Driften er/DDt i likaler med eksplosionsfare.

Enhver,andenanvendelseeristridmedformalet. Ved anvendelseimodstrid med anvendelseformale,vedeandringerpa apparatusetllervedbrugafdele,somikke er testetellgokendtafproducenten,kan der opsta alvorlige skader!

Børn,unge og uuddannede personer ma/DDke benyttte maskinen og de tilsluttede trykluftvektjoer.

Apparatet maku kun betjenes under opsyn.

3. Generelle sikkerhedsanvisninger

ADVARSEL - Ies brugsanvisingen for at reducere faren for personskader.

Generelle sikkerhedsanvisninger

DVARSEL -Iaes alle

sikkerhedsanvisninger og andre

anvisninger. Hvis sikkerhedsanvisningerne og de andre anvisninger ikke overholds, er der risiko for elektrisk stad, brand og/eller alvorlige personskader.

Alle sikkerhedsanvisninger og andre anvisninger skal opbevares til fremtidig brug! Videregiv kun dit udstyr sammen med disse dokumenter. Du og alle andre brugere skal til enhver tid kinne indhente information ved behov.

3.1 Sikkerhed pa arbejdspladen

a) Sorg for, at arbejdsorndet er rent og godt belyst. Uorden og uoplyste arbejdsornder eger faren for uheld.

b) Brug ici maskinen i eksplosionsfarlige omgivelse, hvar der er brændbare væsker, gasser elstov. Udstdyr genererer gnister, som kan anteende stov ell der dampe.

c) Hold born og andre personer pa afstand,\ när maskinen anvendes.

3.2 Elektrisk sikkerhed

a) Maskinens sik kalppe til kontakten. Stikket ma under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jord forbundne maskiner. Uændre sik, der

passer til kontakterne, nedsætter risikoen for elektrisk stad.

b) Undgå kropskontakt med jord forbundne overflader som f.eks. r, radiatorer, komfurer og koleskabe. Hvis din krop er jord forbundet, öges risikoen for elektrisk stød.
c) Hold maskiner pa aufstand af regn eller fugt. Indtraengning af vand i en maskine oger risikoen for elektrisk stod.
d) Anvend ikke ledningen til formål, den ikke er beregnet til (f.eks. på aldrig bare maskinen i ledningen, hænge maskinen op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten). Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede aller indviklede ledninger øger risikoen for elektrisk stad.
e) Hvis du arbejder med en maskine i det fri, ma der kun benyttles forlaengerledninger, der er godkendt til udendors brug. Brug ai en forlaengerledning til udendors brug nedsætter risikoen for elektrisk stod.

3.3 Personlig sikkerhed

a) Det er vigtigt at vare opmærksom, se, hvad man laver, og bruge en maskinen fornuftigt. Man bor ikke bruge maskinen, hvis man er træt, har nydt alkohol eller er pavirket af medicin uller euforiserende stoffer. Få sekunden uopmærksomhed ved brug af maskinen kan fere til alvorlige personskader.
b) Brug beskyttelsesudstyr og hav altid beskyttelsesbriller pa. Brug af beskyttelsesudstyr sasom stovmaske, skridsikre sikkerhedssko, beskyttelseshjelm erler hareværn afhaengig af maskintype og anvendelse nedsafter risikoen for personskader.
c) Undga utilisegitet igangsæting. Kontroller altid, at maskinen er frakoblet, for den tilsluttes til stromforsyningen, og for den tages op erller bares. Undga at bare maskinen med fingeren pa afbryderen og sorg for, at maskinen违法犯罪 er taendt, nar den sluttes til stromforsyningen, da dette oger risikoen for persorskader.
d) Fjern indstillingsvarktoj aller skruenagle, inden maskinen taendes. Hvis et stykke varktoj aller en nogle sidder i en roterende maskindel, er der risiko for personskader.
e) Undga en unnormal kropsholdning. Sorg for at stä sikkert, mens der arbejdes, og kom ikke ud af balance. Det er derved nemmere at kontrollere maskinen, hvis der skulle opstä uventede situationer.
f) Brug egnat arbejdstoj. Undgå lose beklaedningsgenstande erler smykker.Hold här og toj væk fra dele, der bevæger sig.Dele, der er i bevægelse, kan gribe fati lostsiddende toj, smykker ell langt hare.
h)Giv-ie dig selv en falsk folelse af sikkerhed gennem fortrolighed med maskinen ved hyppig brug, og saet ieke dig selv ud over sikkerhedsgrelne for maskiner. Uagtsomme handlerlinger kan inden for brokdele af sekunder medfore alvorlige personskader.

3.4 Anvendelse og behandling af maskinen

a) Undga overbelastning af maskinen. Brug altid den maskine, der er beregnet til det stykke arbejde, der skal udfores. Man arbejder bedst og mest sikkert inden for det angivne effektomrade med den passende maskine.
b) Brug/DD en maskine, hviis afbryder er defekt. En maskine, der icke laengere kan til- eller frakobles, er farlig og skal repareres.
c) Traek stikket ud af stikkontakten, inden maskinen indstilles, der skiftes tilbehorsdele, aller maskinen laegges fra. Disse sikkerhedsforanstaltninger forhindrer en utilsigtet start af maskinen.
d) Opbevar ubenyttede maskiner.uden for børns rækkevidde. Lad aldrig personer, der ici er fortrolige med apparatet uller ici har gennemlæst disse instrukser, benytte apparatet. Maskiner er farlige, hvis de benyttes af ukyndige personer.

e) Maskiner og tilbehør bør vedligeholds omhyggeligt. Kontroller, om bevægelsede dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget saledes, at apparatets Funktion pavirkes. Fø beskadigede dele repareret, inden apparatet tags i brug. Mange uheld skyldes dãrligt vedligeholdte maskiner.

g) Brug maskinen, tilbehør, indsatsværktoj osv. i overensstemmelse medppe anvisninger. Tag hensyn til arbejdsofholdene og det arbeje, der kal udfores. Hvis maskinen anwendes til formal, som ligger utden for det fastsatte anvendelsesomrade, kan der opsta farlige situationer.

h) Hold handtag og greb tore, rene og fri for olie og fedt. Glatte handtag og greb tillader ici en sikker betjing og kontrl af maskinen i uventede situationer.

3.5 Service

a) Sorg for, at maskinen kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres storst mulig sikkerhed af apparatet.

3.6 Yderligere sikkerhedsanvisninger

• Denne brugsanvising henvender sig til personer med teknik basiskviden i handtering af maskiner som de her beskrevne. Hvis du ingen erfaring har med sādanne maskiner, bedes du forst hente hjælp hos erfarne personer.
• Producenten hæfter ikke for skader, som opstár, fordi anvisiningerne i dette brugsanvisning ikke overholds.

Informationere i donne brugsanvisning er markeret som folger:

Fare!

Advarsel om persorskader eller miljøskader.

Risiko for stød!

Advarer mod personskader pa grund af elektricitet.

OBS!

Adversel om materielle skader.

4. Særlige sikkerhedsanvisninger

De falgende resterende risici findes.
Grundaegende veg treykluftmaskiner, og kan ikke.
fuldstændig afhjaelpes, selv ved brug af.
sikkerhedsforanstaltninger:

4.1 Fare for kvæstelser grunddet udtrængende trykluft og dele, som kan blive revet med!

• Ret aldrig trykluft mod mensnesker aller dyr.
  -Sarg for, at alle anvende trykluftmaskiner og tibehorsdele er beregnet til driftstrykket er er tilsluttet via en trykregulator.
• Vær ved frigørelse af lynkoblingen opmaerksom at at trykluffen i trykluftslangen ikke pludselig slipper ud. Hold derfor fast pa den Ende at trykluftslangen, der skal frigørés.
• Sorg for at alle forskruninger altid er fastspændt.
• Du maybe selevdufore reparaterpamaskinen! Reparatern pa kompressorer,trykbeholdero og trykluftmasker ma kunudfores af faguddannede personer.

4.2 Fare grundet olieholdig trykluft!

• Anvend udelukkende olieholdig trykluft til trykluftvaerktojer, som er udviklet til olieholdig trykluft.
• Benyt没法e en trykluftslange til olieholdig tryklufttil trykluftvaerktojer, som ilke er beregnet tilolieholdigtrykluft.
  Pafyld畸形 bidaek osv. med olieholdig trykluft.
• Med tilsvarende filtre kan oliepartikler fjernes fra trykluften. Pä den MADE kan en oliesmurt kompressor ogsa anvendes til trykluftværktoj, som kraever oliefri trykluft.

DANSKda

4.3 Fare for forbrændinger pa overfladerne af de trykluftforende dele!

Lad maskinen kole af for vedligeholdelsesarbeje.

4.4 Fare for kvæstelser og klemning pa grund af bevægelige dele!

• Sæt ikke maskinen i drift ut den monteret beskyttelsesanordning.
  Vae opmaerkoms pa, at maskinen automatisk sætter i gang ved opnæelse af minimumstrykket! -Før vedligeholdsesarbejde skal det kontrolleres, om maskinen er taget fra strømmen.
  -Nar maskinen slas til (for eksempel after vedligeholdelseasarbeje), skal man sikre sig, at der laengere违法犯罪er vearktoj ellse dele i mel-apparatet.

4.5 Risiko ved utilstrækkelig brug af personligt beskyttelsessudstyr!

• Brug horeværn
• Brug beskyttelsebriller.
  Bae en andedraetsmaske ved arbejde, som genererer stov, ellher his de opstar sundhedsrfige gasser, tager erer dampe.
  -Brug e gnet arbejdstoj.
• Brug skridsikre smo.

4.6 Der kan vare risiko på grund af mangler på maskinen!

Vedligehold el-apparatet samt tilbehoret omhyggeligt. Fog altid vedligeholdesefskriffterne.
- Kontroller maskinen for vt. beskadigelser for enhver drift. Ffor yderligere brug af maskinen skal man undersoge om beskyttesanordninger erler lettere beskadigede dele fungerer problemfrit og after hensigten. Et beskadiget apparat ma forst tages i brug igen, nar det er blevet fagmaessigt repareret.
- Kontroller, om de bevægelige dele fungerer feijfrit og ikke klemmer. Samlidge delie skal værigtigt monteret og opfylde alle betingelser for at sikre en feijfri drift af el-apparatet.
-Beskadigede beskyttelsesanordninger erler dele skal repareres elludskiftes af en elektriker.

4.7 Yderligere sikkerhedsanvisninger

Overholdennebrugsanvising, iser despecielle sikkerhedsanvisninger i de respektivekapitler;
- Overhold i givet fald fagforeningsmaessige retningslinger erller arbejdsmiljeforskrifter for handtering af kompressor og trykluftværktjoer.
-Overhold de lovmaessige forskrifter for drift af anlaeg, som kraver overvagning.
Vær ved drift og opbevaring af maskinen opmærksom pa, at udtrængende kondensat og andre driftsmidler kan tilsmudse omgivelserne og forårsage skader pa miljoet.
- Tag altid hensyn til eksterne pävirkninger:

4.8 Symboler pa maskinen (afhaengig af model)

Laes brugsanvisningen.

Adversel om personskader ved beroring af varme dele.

Brug beskyttelsesbriller.

Brug horevaern.

Adversel om automatisk igangsætning.

Advarsel mod farlig elektrisk spænding.

Garanteret lydeffektniveau

Overhold omdrejningsretningen.

4.9 Sikkerhedsanordninger

Sikkerhedsventil

Den fjederbelastede sikkerhedsventil (4) reagerer, hvis det tilladte maksimaltryk overskrides.

5.Oversigt

Se side 2.

1 Kompressor
2 Tryk beholder
3 Kondensatudledning
4 Sikkerhedsventil
5 Manometer regulatortryk
6 Trykregulator
7 Manometer kedeltryk
8 Taend/sluk-kontakt
9 Luftfilter/Luftfilterhus
10 Olliesaetskrue
11 Olieskueglas
12 Olieaftapningsprop
13 Tryklufttilsutting (lynkobling, ikke formoneret), ureguleret trykluft
14 Beskyttelsesgitter til kilerem
15 Transportgreb
16 Filtertrykregulator
17 Tryklufttilsutnling (lynkobling), reguleret, filtreret trykluft eden olie
18 Motorafbryder
afhaengig af model/udstyr

6. Ibrugtagning

6.1 Samling (modelafhaengig)

1. Monter hjulene som vist (se Ill. A, side 3).
2. Montér tryklufttilsutningen (13) som vist (se III. B, side 3).

6.2 Kontrol af kondensatudledning

Sorg for at kondensatudledningen (3) er lukket.

6.3 Kontrol af oliestand

Kontroller oliestanden pa kompressoren pa olieskueglasset (11). Efterfyld i givet fald olee til midt pa olieskueglasset (11). For oliekvalitet, se kapitel 12.Tekniske data.

1. Skru oliesaetskruen (10) af.
2. Pafydol oie til midt pa olieskueglasset (11) ell er mærkningen.
3. Skru oliesætskruen (10) påigen.

6.4 Opstilling

Opstillingsstedet til maskinen skal opfylde de folgende krav:

Der kan opstä alvorlige ulykker ved en fejlagtig opstilling.

• Sørg for at sikre maskinen sa den ikke ruller væk, vælter eller skrider.
• Sikkherhedsanordninger og betjeningselementer skal vare tilgengelige til enhver tid.
  -LaegIkemaskinenpaisiden.Der kantrange olieud!

6.5 Transport

-Laeg的进步 maskinen paskiden.Der kan trangene olie ud!
- Træk ikke i maskinen ved slangen eller stromktablet. Transporter maskinen ved transportgrebet (15).

7. Drift

7.1 Nettilslutning

Fare! Elektrisk spending.

Maskinen mä kun anvendesi tøre omgivelser.

Betjen kun maskinen ved en strømkitde, som opfylder de folgende krav: Stikdaser installerer et iflige forskritterne, med jord forbindelse og kontrolleret; sikring i overensstemmelse med de tekniske data.

Laeg strömkablet sādan, at det hverken forstyrrer ell er bliver beskadiget under arbejdet.

Kontrolier hver gang, om maskinen er frakoblet, for du indsætter stromstikket i stikdåsen.

Besky stromkablet mod varme, aggressive væsker og skarpe kanter.

Anvend kun forlaengerledninger med et tilstrækkeligt tversnit (se kapitel 12.Tekniske data).

Anvend forlaengerledninger til udendors brug. I det fri帽子 der kun bruges forlaengerledninger, som er godkendt til udendors brug og market tilsvarende.

Undg at frakoble kompressoren ved at treekke stromstikket ud, men sluk den derimod pa taend/ sluk-kontaktien.

Man skal altid forskoble en FI-afbryder (RCD) med en maks. brydestrom pa 30 mA.

Ved udforsel med Drehstom:

Ved en forskert omdrejningsretning skal faserne skiftes pa stromstikket.

1. Trak stikket ud.
2. Skift faserne med en skruetraekker som vist (se III. C, side 3): Trykkontakten en smule ind med en skruetraekker og drej den med 180.

7.2 Generering at trykluft

1. Tænd maskinen pa tænd/sluk-kontakten (8) og vent til det(Maximale kedetryk er naret (kompressoren kobler fra). Kedetrykt ket vises pa manometeret for kedetryk (7).

Forsigtig!

Det indstillede regulatortryk mA ikke vare hojere end det maksimale driftstryk på de tilsluttede trykluftveerktjoer!

1. Indstil regulatortryk pa trykregulatoren (6). Det aktuelle regulatortryk vises pa manometeret for regulatortryk (5).

2. Tilslut trykluftslangen pa tryklufttilsutningen:

3. Tryklufttilsutninq (13) til ureguleret, uifiltreret trykluft

4. Tryklufttilslutning (17) til reguleret, filtreret trykluft uten olie
5. Tilsnut trykluftvaerktojet. Nu kan du arbejde med trykluftvaerktojet.
6. Sluk for maskinen, hvis du/DDke umddelbart skal arbeje videre med den. Trak derefter ogsa stromstikket ud.
7. Udled kondensvand fra trykbeholderen via kondensatudledningen (3) hver dag.

8. Vedligeholdelse og pleje

Fare!

For alt arbejde pa maskinen:

Sluk for maskinen. Trak stikket ud. Vent til maskinen standser hell. Sorg for at maskinen og alle anvendte trykluftværktjog og tilbehorsdele er uden tryk.

Lad maskinen og alle anvende trykluftværktjoer og tilbehorsdele afkole.

After alt arbejde pa maskinen:

Sæt alle sikkerhedsanordninger i driftigen, og kontroller dem. Sørg for at der ikke findes værktjær eller lignende ved eri i maskinen.

Anden form for vedligeholdelse eller reparation end det, der er beskrevet i dette kapitel, på kun udfores af fagfolk.

8.1 Vigtige informationer

Vedligeholdelse og kontroller skal planægges og udfores i henhold til de lovmaessige forskritter i overensstemmelse med opstillingen og maskinens driftsform.

Tilsynsmyndighederne kan forlange fremlaggelse af den tilhorende documentation.

8.2 Regelmaessig vedligeholdelse

Forsigtig!

På den nye kompressor (1) skal man kontrollere tilspændingsmomentet på topstykkeboltene (se kapitel 12.Tekniske data) after de forste 50 og 250 driftstimer.

Før haverpabegyndelse af arbejdet

• Kontroller trykluftslangerne for beskadigelser, og udskift dem om nodvendigt.
• Kontroller, at forskruninger er godt fastspændt, og afterspænd om nodsvendigt.
• Kontroller tilslutningskabler for beskadigelser, og lad dem i givet fald udskifte af en elinstaller.

Dagligt

• Udled kondensvand fra trykbeholderen via kondensatudledningen (3).

After 50 drifttimer

Rengor luftfiltret (9) (se III. E, side 3).
- Kontroller oliestanden på kompressoren på olieskueglasset (11) og afterfyid i givet fald olie. (Se kapitel 6.)
- Udled kondensvand på filtertrykregulatoren (16).

• Udled olie helt ved olieudledningsskruen (12) og udskift den. (Se kapitel 6.)
• Kontrolier kileremmen (se III. F, side 3): Skru beskyttelssesgitteret til kileremmen (14) af. Kontrolier kileremmen, og efterspænd erller udskift den i givet fald. For ændring af remspændingen, skal man læsne de fire skruer pa motorens fod og forskyde motoren. Stram skuuerne pa motorens fod igen. Montér beskyttelssesgitteret til kileremmen (14) igen.

After 1.000 drifttimer

• Fä udfort en inspektion pa et autoriseret værksted. Herved øgås driftslevetiden pa kompressoren betydelig.

8.3 Opbevaring af maskinen

1. Sluk maskinen og træk stromstikket ud.
2. Fjern trykket fra trykbeholderen og alle tilslutte de trykuftværktjoer.
3. Udled kondensvand fra trykbeholderen via kondensatudledningen (3).
4. Opbevar maskinen säledes, at den ikke kan sættes i gang af ubemyndigede.
5. Læg ikke maskinen på sider. Der kan trænge olie ud!

Forsigtig!

Opbevar ikke maskinen ubeskyttet i det frieller i fugtige omgivelser.

Ved risiko for frost

Forsigtig!

Frost (< 5^) odelaggerpumpe og tilbehør, da dissetilenhvertidindeholdervand!Er der risiko for frost skal apparatet og tilbehoret afmonteres og opbevarres beskyttet mod frost.

9. Reparation

Fare!

Reparationer på disse maskiner mag kun foretages af autoriserede elektrikere!

Henvend Dem til Deres Metabo-forhandler, nár De skal have repareret Deres Metabo el-vaerktoj. Adresser findes på www.metabo.com.

Reservedelslister kan downloads pa www.metabo.com.

10. Miljabeskytelse

Fare!

Kondensvandet fra trykbeholderen indeholder olierester og/eller miljospadelige forureninger. Bortskaf kondensvandet miljemessigt korrekt via de tilhorende insamlingssteder.

Fare!

Kondensvandet fra filtertrykregulatoren indeholder olierester og/eller miljoskadelige forureninger. Bortskaf kondensvandet miljonessigt korrekt via de tilhorende insamlingsstedter.

Fare!

Bortskaf spildolie fra kompressoren miljømaessigt korrekt via de tilhorende indsamlingssteder!

Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehör.

Kun for EF-lande: Maskiner mä参加会议 smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte maskiner indsamles adskilt og genanvendes i en genbrugsproces.

11. Problemer og forstyrelser

Fare!

Før alt arbejde pa maskinen:

Sluk for maskinen. Trak stikket ud. Vent til maskinen stander helt. Sorg for at maskinen og alle anvendte trykuftvaerktojog tilbehorsdele er ubenTRYk.Lad maskinen og alle anvendte trykuftvaerktojog tilbehorsdele akole.

Yderligere arbejder, som de der beskrives i dette kapitel, ma udelukkende finde sted ved en autoriseret elektriker, aller serviceafdelingen i dit land.

After alt arbejde pa maskinen:

Saat alle sikkerhedsanordninger i drift igen, og kontrler dem. Sorg for at der icke findes varktojer erller lignende ved eri i maskinen.

Kompressoren korer畸形：

Ingen strom.
-Kabel, stik, stikdase og sikring kontrolleres.
- For lav netspænding.
- Anvend forlaengerledninger med et tilstrækkeligt tværsnit (se kapitel 12.Tekniske data). Ved kold maskine: Undga forlaengerledninger. Ved kold maskine: Udled tryk på trykbeholderen.

• kompressoren blev slukket ved et træk i stromstikket, mens den korte.
  -Sluk forst kompressoren pa taend/slukkontakten (8) og taend den derefterigen.
  Motoren overopheder, f.eks. ved manglende koling (koleribber er tildaekket).

-Sluk kompressoren pa tænd/sluk-kontakten (8).
-Afhjelp arsagen til overophedningen. Lad den afkole i ca. ti minutter

-Kun vedudforsel medvekselstrom-motor: Kontroller motorafbryderen (18) og nulstil den i givet fald ved at trykke den ind. Se III. J, side 3.
-Taend kompressoren pa taend/sliuk-kontakten (8)igen.

Kompressoren korer uden at opbyggetilstrakkeligt tryk.

• Sorg for at kondensatudledningen (3) er lukket.
  -Kontroller tætningen på udledningsskruen, og udskift den i givet fald.

• Kontraventilen er utæt.
  Lad kontraventilen efterse på et autoriseret værksted.

Trykluftværktjoet fär ikke nok tryk.

Trykregulatoren er jegke skruet nok op.
- Skru trykregulatoren (6) op igen.
- Slangeforbindelsen mellem kompressor og trykluftværktjo er utæt.

12. Tekniske data

z =Cylindrical
Nm =Tilspændingsmoment pa
topstykbeboltene
n0 =Maks. omdrejinr
P1 =nominal optaget effekt
U =Tilslutningspaending
I =nominal strøm
F=min.sikring
IP =kapslingsklasse
G =Maksimal samlet laengde og tversnit pa forlaengerledninger

A Emissionsværider

Kondensatudledningen er utaat.
- Kontroller slangeforbindelsen, og udskift i givet fald beskadigede del.
Forklaringer til opliesningerne på side 3.
Forbeholdt eendringer som folge af tekniske fremskridt.
A=Indsugningsydelse
F=Pafyldningsydelse
L eff =Effektiv forsyningsmaengde ved 80 % maks. tryk
p = Maks. tryk
v = K e a e I s a = Antal luftafgange
A=mal (LxBxH)
Tmax =maks. opbevarings-/driftstemperatur
Tmin =min. opbevarings-/driftstemperatur
Olie =Oliemængde og kvalitet ved olieskift (modelafhængig)
m =vægt
^* = Driftsleviteten pa enkelte komponenter, f.eks. taening i kontraventilen reduceres betydeligt, hisk kompressoren drives ved hoje temperatur (maks. opbevarings-/driftstemperatogr hojere).
**=Ved temperaturer under opbevarings/- driftsttemperatures er der fare for tilfrysning at kondensatet i trykbeholderen.
De angivne tekniske data er tolerancesat (svarende til de aktuelt gaeldende standarder).
Disse værdier gør det muligt at bestemme maskinens emissioner ogSAMmenigne forskellige maskiner med hinanden. Alfter maskinens ellers indsatsværktjønnes anvendelsesbetingelser og tilstand kan den faktiske belastning være højereEller lavere. Tag ögså højde for arbjdspauser og perioder med lav belastning.Træf de nødvendige besyktyttesforanstaltninger for brugeren, feks. organisatoriske foranstaltninger, på baggrund af de anslaede værdier.
Typiske A-vægtede lydniveauaer:
LDA =lydtryksniveau
LWA =lydeffektniveau
LWA(M) =malt lydtryksniveau aht. 2000/14/EF

DANSKda

L_WA(G) =garanteret hydtryksniveau iht. 2000/14/ EF

K_DA K_WA = usikkerhed

Brug horevaern!

Angivelser pátypeskiltet:

A Fabrikant

B Artikel-, versions-, og seriennummer
C Maskinbetegnelse
D Tilslutnings-spanding/frekvens
E Nominal forbrugsydelse
F Nominei strom/kapslingsart
G Maks. omdrejningstal
H Maks. tryk
I CE-maerknng-denne maskine overholder EU-directiverne i henhold til overensstemmelseserklaeringen
J Byggear
K Indsugningsydelse
L Pafyldningsydelse
M Omdrejningstal kompressor
N Cylindrical
O Kedelstorrelse
P Bortskaffelsessymbol (se kapitel 10.)
