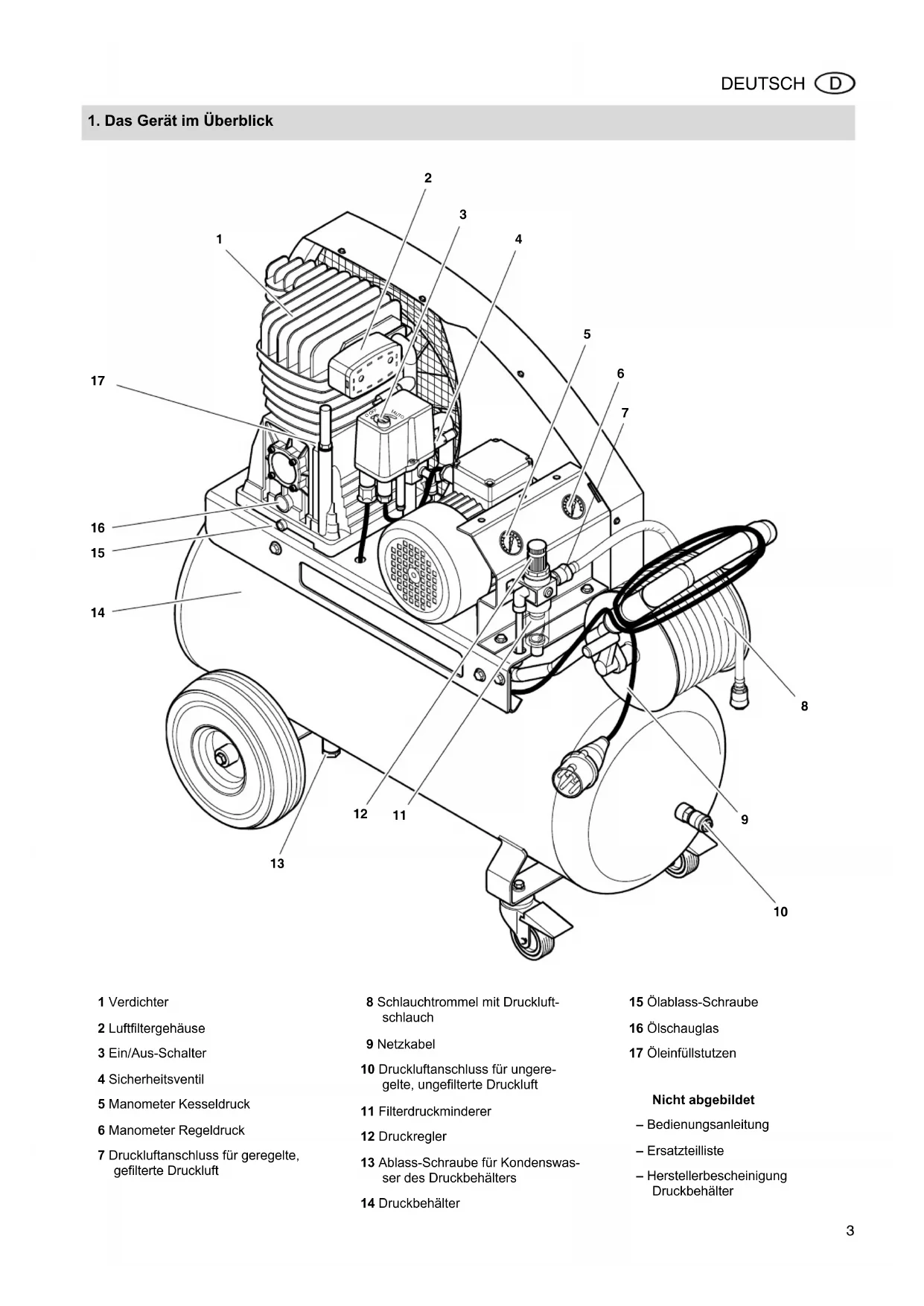

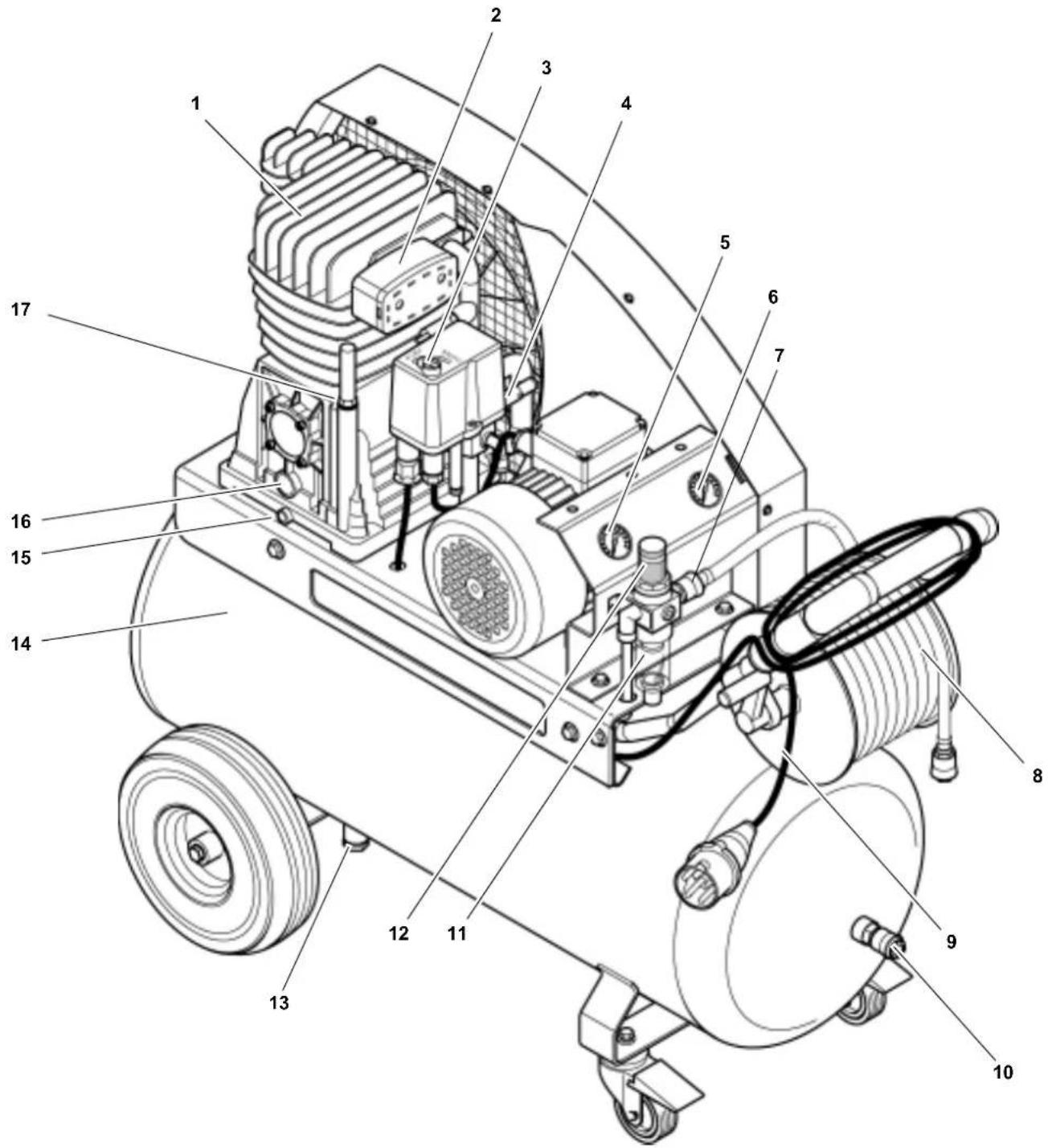

1. Das Gerät im Überblick

1 Verdichter
2 Luftfiltergehause
3 Ein/Aus-Schalter
4 Sicherheitsventil
5 Manometer Kesseldruck
6 Manometer Regeldruck
7 Druckluftanschluss für geregelte, gefilte Druckluft

8 Schlauchtrommel mit Druckluftschlauch
9Netzkabel
10 Druckluftanschluss für ungere-gelte, ungefilterte Druckluft
11 Filterdruckminderer
12 Druckregler
13 Ablass-Schraube für Kondenswasser des Druckbehalters
14 Druckbehälter

15 Olablass-Schaube
16 Olschauglas
17 Oleinfullstutzen

Nicht abgebildet

Bedienungsanleitung
Ersatzteilliste
Herstellerbescheinigung Druckbehäiter

Inhaltsverzeichnis

1. Das Gerät im Überblick 3
2. Zuerst lesen! 4
3. Sicherheit 4
   3.1 Bestimmungsgemäß Verwendung 4
   3.2 Allgemeine Sicherheitshinweise 4
   3.3 Symbole auf dem Gerät.... 5
   3.4 Sicherheitseinrichtungen 5
   4.Betrieb 5
   4.1 Netzanschluss 5
   4.2 Aufstellung 6
   4.3 Druckluft erzeugen 6
   5.Wartung und Pflege. 6
   5.1 Regelmäßige Wartung 6
   5.2 Maschine aufbewahren 7
4. Lieferbares Zubehor 8/78
   7.Probleme und Störungen. 9
5. Reparatur. 9
   9.Umweltschutz 9
6. Technische Daten 10

2. Zuerst lessen!

• Lesen Sie vor der Inbetriebnahme diese Betriebsanleitung. Beachten Sie insbesondere die Sicherheitshinweise.
• Wenn Sie beim Auspacken einen Transportschaden feststellen, be-nachrichtigen Sie umgehend ihren Handler. Nehmen Sie das Gerät nicht in Betrieb!
• Entsorgen Sie die Verpackungitte umweltgerecht. Geben Sie sie an entsprchende Sammelstellen.
• Bewahren Sie diese Betriebsanleitung gut auf, damit Sie bei Unklarheiten jederzeit nachlesen können. Falls der Kompressor gewerblich genutzt wird, bewahren Sie auch die Prüfbescheinigungen der Druckluftkomponenten auf.
• Wenn Sie das Gerät einmal verleihen oder verkaufen, geben Sie auch die Begleitdokumente mit.

3. Sicherheit

3.1 Bestimmungsgemäß Verwendung

Dieses Gerat dient zum Erzeugen von Druckluft fur druckluftbetriebene Werkzeuge.

Die Verwendung im medizinischen Bereich, im Nahrungsmittelbereich sowie das Füllen von Ateumluftflaschen ist nicht gestattet.

Explosive, brennbare oder gesundheitsgefahrnde Gase dürfen nicht ange\saugt werden. In explosionsgefahrden taumen ist der Betrieb nicht gestattet.

Jede andere Verwendung ist bestimmungswidrig. Durch bestimmungswidige Verwendung, Veränderungen am Gerat oder durch den Gebrauch von Teilen, die nicht vom Hersteller geprüft und freiogegeben sind, konnen unvorhersehbare Schäden entstehen!

Kinder, Jugendliche und nicht unterwiesene Personen dürfen das Gerät und die daran angeschlossenen Druckluftwerkzeuge nicht benutzen.

3.2 Allgemeine Sicherheitshinweise

Beachten Sie beim Gebrauch these Elektrogerates die folgenden Sicherheitschinweise, um Gefahren fur Personen oder Sachschaden auszuschlieben. Beachten Sie die speziellen Sicherheitshinweise in den jeweiligen Kapiteln. Bewahren Sie alle dem Gerät beiliegenden Dokumente sorgfältig auf.

Beachten Sie gegebenenfalls berufsgenosnsschaftliche Richtlinien oder Unfallverhütungs-Vorschriften für den Umgang mit Kompressoren und Druckluft-Werkzeugen.

Beachten Sle als gewerblicher Betreiber die gesetzlichen Vorschriften zum Betrieb von überwachungsbedürftigen Anlagen.

Allgemeine Gefahr!

Halten Sie Ihrn Arbeitsbereich in Ordnung -Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.

Seien Sie aufmerksam. Achten Sie daraufauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrogerat nicht, wenn Sie unkonzentriert sind.

Berücksichtigten Sie Umgebungseinflüsse.

Sorgen Sie für gute Beleuchtung.
Vermeiden Sie abnormale Körperhaltung. Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht.
Achten Sie darauf, dass das Elektrogerät sicher steht und nicht umkippen kann (Luftdruck der Bereinfigung kontrollieren).
Benützen Sie these Elektrogerät nicht in der Nähe von brenbaren Flüssigkeiten oder Gasen.

Halten Sie Kinder aus dem Arbeitsbereich fern. Lassen Sie während des Be

triebs andere Personen nicht das Werkzeug oder das Netzkabel berühren. Überlasten Sie these Elektrogerät nicht -benutzen Sie these Elektrogerät nur im Leistungsbereich, der in den Technischen Daten angegeben ist.

Gefahr durch Elektrizität!

Setzen Sie这点 Elektrogerat nicht dem Regen aus. Benützen Sie这点 Elektrogerat nicht in feuchter oder nasser Umgebung. Vermeiden Sie beim Arbeiten mit thisem Elektrogerat Körperberührung mit geerdeten Teilen (z.B. Heizkörpmn, Rohren, Herden, Kühlschränken). Verwenden Sie das Netzkabel nicht für Zwecke, für die es nicht bestimmt ist.

Verletzungsgefahr durch ausde Druckluft und Teile, die Druckluft mitgerissen werden!

Richten Sie Druckluft niemals auf Menschen oder Tiere.

Stellen Sie sicher, dass alle verwendeten Druckluft-Werkzeuge und Zubehörteile für den Arbeitsdruck ausgelegt sind oder über Druckminderer angeschlossen werden.

Beachten Sie beim Lösen der Schnellkupplung, dass die im Druckluftschlauch enthaltene Druckluft plottlich entweicht. Halten Sie daher das zu lösende Ende des Druckluftschlauches fest.

Stellen Sie sicher, dass alle Verschraubungen stets fest angezogen sind.

Repairen Sie das Gerät nicht selbst! Nur Fachleute)duren Reparaturen an Kompressoren, Druckbehältern und Druckluft-Werkzeugen durchführren.

Gefahr durch öhlaltig zu Luft!

Verwenden Sie ölhaltige Druckluft ausschließlich für Druckluftwerkzeuge, die für ölhaltige Druckluft vorgesehen sind. Benutzen Sie einen Druckluftschauch für ölhaltige Druckluft nicht für Druckluftwerkzeuge, die nicht für ölhaltige Druckluft vorgesehen sind. Füllen Sie keine Autoreifen usw. mit ölhaltiger Druckluft.

Verbrennungsgefahr an den achen der druckluftfuhrenden

Lassen Sie das Gerät vor Wartungsarbeiten abkühlen.

Verletzungs- und Quetsch-an beweglichen Teilen!

Nehmen Sie das Gerät nicht ohne montierte Schutzvorrichtung in Betrieb.

Beachten Sie, dass das Gerät bei Erreichen des Mindestdrucks automatisch anlauf! - Stellen Sie vor Wartungsarbeiten sicher, dass das Gerät vom Stromnetz getrennt ist.

Stellen Sie sichere, dass sich beim Ein
schalten (zum Beispiel nach Wartungs
arbeiten)Keine Werkzeuge oder losen
Teile mehr im Elektrogerat befinden. Greifen Sie beim Auf-oder Abwickeln des Druckluftschaues nicht zwischen
die Handkurbel und den Transportgriff.

Gefahr durch unzureichende personliche Schutzausrüstung!

Tragen Sie einen Gehorschutz.

Tragen Sie eine Schutzbrille.

Tragen Sie bei stauberzeugenden Arbeits-keiten oder wenn gesundheitsgeführendene Nebel entstehen eine Atemmaske.

Tragen Sie geeignete Arbeitskleidung. Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.

Gefahr durch Mangel am Elektrogerät!

Nehmen Sie keine Änderungen am Gerät vor. Jede Änderung an druckluftfuhrenden Teilen fuhrt dazu, dass die Baumusterprüfung ungültig wird. Arbeiten an Druckluftgeräten dürfen nur durch Fachkräfte erfolgen.

Pflegen Sie das Elektrogerät sowie das Zubehör sorgfältig. Befolgen Sie die Wartungsvorschriften.

Stellen Sie sicher, dass das Gerät regelmäßig gewartet und geprüft wird.

Überprüfen Sie das Elektrogerät vor jeder Dem Betrieb auf eventuelle Beschädigungen: Vor weiterem Gebrauch des Elektrogerats mussen Sicherheitseinrichtungen und Schutzvorrichtungen sorgfältig auf ihre einwandfrei und bestimmungsgemäße Funktion untersucht werden. Überprüfen Sie, ob die beweglichen Teile einwandfrei Funktionieren und nicht klemmen. Sümmtliche Teile mussen richtig montiert sein und alle Bedingungen erfüllen um den einwandfrei Betrieb des Elektrogerates zu gewährleisten.

Beschädigte Schutzvorrichtungen oder Teile müssen sich gemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt werden. Lassen Sie beschädigte Schalter durch eine Kundendienstwerkstatt auswechseln. Benutzen Sie diese Elektrogerät nicht, wenn sich der Schalter nicht ein- und ausschalten lasst.

Halten Sie Handgriffe trocken und frei von Öl und Fett.

3.3 Symbole auf dem Gerät

Angaben auf dem Typenschild:

(18) Hersteller
(19) Artikel-, Versions-, Seriennummer
(20) Gerätebezeichnung
(21) Anschluss-Spannung / Frequenz
(22) Motorleistung P 1 (siehe auch „Technische Daten")
(23) Absicherung / Schutzklasse
(24) Anzahl Zylinder
(25) Drehzahl Motor
(26) Länderkennzeichen
(27) Ansaugleistung
(28) Füll-Leistung
(29) Drehzahl Verdichter
(30) Maximaler Druck
(31) Volumen Druckbehälter
(50) Baujahr
(33) CE-Zeichen - Dieses Gerät erfüllt die EU-Richtlinien gemäß Konformitätserklarung
(34) Entsorgungssymbol - Gerät kann über den Hersteller entsorgt werden
(35) Gewicht

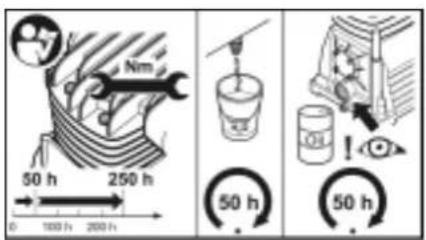

Wartungsaufkleber

3.4 Sicherheitseinrichtungen

Sicherheitsventil

Das federbelastete Sicherheitsventil (36) befindet sich am Ein/Aus-Schalter. Das Sicherheitsventil spricht an, falls der zulässige Höchstdruck übersritten wird.

4. Betrieb

4.1 Netzanschluss

Gefahr!

Elektrische Spannung Setzen Sie die Maschine nur in trokkener Umgebung ein.

Betreiben Sie die Maschine nur an einer Stromquelle, die folgende Anforderungen erfüllt:

• Steckdosen vorschrifsmäßig installiert, geerdet und geprüft;
• Absicherung entsprechend den Technischen Daten;

Verlegen Sie das Netzkabel so, dass es beim Arbeitsen nicht stört und nicht beschädigt werden kann.

Prufen Sie jegesmal, ob die Maschine ausgeschaltet ist, bevor Sie den Netzstecker in die Steckdose stecken.

Drehrichtung prüfen!

Je nach Phasenbelegung ist es möglich, dass sich der Motor falschherum dreht. Dies kann zu Schäden an der Maschine führen. Daher nach jedem Neuanschluss die Drehrichtung prüfen: Die Riemenscheibe des Verdichters muss sich in Richtung des Pfeiles (auf dem Riemenschutzgitter) drehen.

Bei falscher Drehrichtigung mussendie Phasen am Netzstecker getauscht werden:

1. Netzsteckerziehen.
2. Mit einem Schraubendreher wie abgebildet die Phasen tauschen:
   -Schalter (37) etwas hineindrukken

-Schalter um 180^ drehen.

1. Netzstecker erneut in die Steckdose stecken.

Schützen Sie das Netzkabel vor Hitze, aggressiven Flüssigkeiten und scharfen Kanten.

Verwenden Sie nur Verlängerungskabel mit ausreichendem Aderquerschnitt (siehe "Technische Daten").

Schalten Sie die Maschine nicht durch Ziehen des Netzsteckers aus, sondern am Ein/Aus-Schalter.

Ziehen Sie bei Betriebsende den Netzstecker aus der Steckdose.

4.2 Aufstellung

Der Aufstellort des Gerätes muss fol-gende Anforderungen erfüllen:

Trocken, kuhl, frostgeschützt
Fester, waagerechter und ebener Untergrund

Gefahr!

Durch fehlerhafte Aufstellung konnen schwere Unfälle entstehen.

• Sichern Sie das Gerät gegen Wegrøllen und Umkippen.
  Ziehen Sie das Gerät nicht am Schlauch oder Netzkabel.
• Sicherheitseinrichtungen und Bedienelemente müssen jederzeit gut zugänglich sein.

4.3 Druckluft erzeugen

1. Druckluftschauch am Kompressor anschlieben. Je nach Einsatzzweck stehen zwei Anschlüsse zur Verfügung:

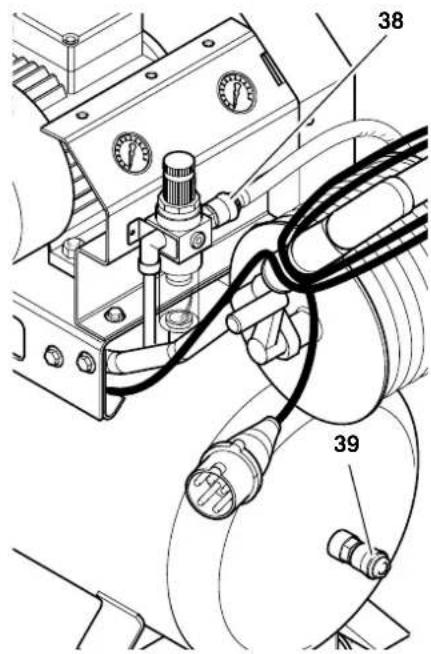

2. Druckluftanschluss für geregelte, gefilte Druckluft (38).

3. Druckluftanschluss für ungeregelte, ungefilterede Druckluft (39).

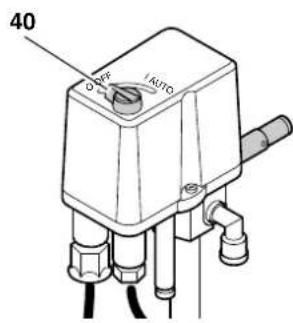

1. Gerä einschalten (40) und abwarten, bis der maximale Kesseldruck erreicht ist (Kompressor schaltet ab).

Der Kesseldruck wird am Kesseldruck-Manometer (41) angezeigt.

1. Regeldruck am Druckregler (42) einstellen. Der aktuelle Regeldruck wird am Regeldruck-Manometer (43) angezeigt.

Achtung!

Stellen Sie vor dem Anschlieben eines Druckluftwerkzeugs sicher, dass der maximale Betriebsdruck des verwendeten Druckluft-Werkzeugs nicht übersritten wird!

1. Druckluft-Werkzeug am Druckluftschlauch des Kompressors anschlieben. Nun konnen Sie mit dem Druckluft-Werkzeug arbeiten.
2. Schalten Sie das Gerät aus, wenn Sie nicht unmittelbar weiter arbeiten sollen. Ziehen Sie danach auch den Netzstecker.

5. Wartung und Pflege

Gefahr!

Vor allen Arbeitsen am Gerät:

Gerat ausschalten.
-Netzsteckerziehen.
Warten bis das Gerät stillsteht.
- Stellen Sie sicher, dass das Gerät und alle verwendeten Druckluft-Werkzeuge und Zubehörteile drucklos sind.
- Nach allen Arbeiten am Gerät:
- Alle Sicherheitseinrichtungen wie der in Betrieb setzen und überprüfen.
- Sicherstellen, dass sich keine Werkzeuge oder Ähnliches an oder in der Maschine befinden.
-Weitergehende Wartungs- oder Reparaturarbeiten,als die in this dem Kapitel beschriebenen,durfenurFachkräfte durchführn.

5.1 Regelmäßige Wartung

Achtung!

Überprüfen Sie am neuen Verdichter die Anzugsmomente der Zylinderkopfschrauben (siehe "Technische Daten") nach den ersten 50 und 250 Betriebsstunden.

Hinweise für den gewerblichen Betrieb:

• Erstellen Sie einen Inspektions- und Wartungsplan, der betriebliche Faktoren wie Aufstellung oder Betriebsweise berücksichtigt. Sehen Sie darin regelmäßige Prüfungen durch eine befähigte Person vor.

Die Aufsichtsbehörde kann die Vorlage des Inspektions- und Wartungsplan und den Nachweis über die durchgeführten Prüfungen verlangen.

Sie konnen bei der Service-Niederlassung Ihres Landes eine Mustervorlage anfordern. Die Adresse findsie bei der Ersatzteilliste.

Vor jedem Arbeitsbeginn

• Druckluftschläuche auf Beschädigungen prüfen, ggf ersetzen.
  Verschraubungen auf festen Sitz prufen, ggf. festziehen.
  Anschlusskabel auf Beschädigungen überprüfen, ggf. durch Elektrofach- kraft ersetzen halten.

Alle 50 Betriebsstunden

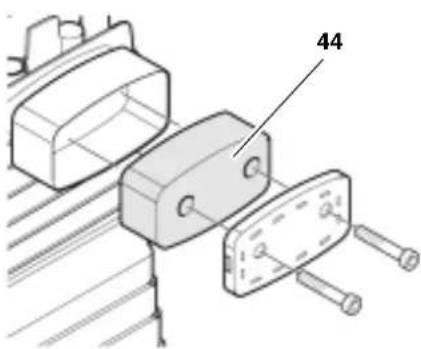

• Luftfilter (44) am Verdichter prufen, ggf. reinigen.

• Ölstand (45) des Verdichters prüfen, ggf. Öl nachfüllen (46).

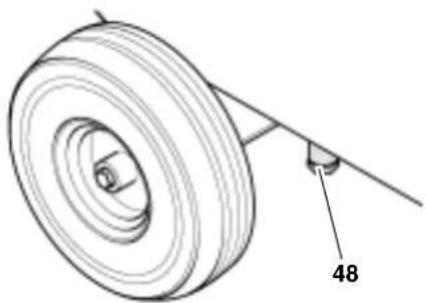

Kondenswasser des Druckbehalters in ein Gefäß ablassen (48). Gerät ggf. ankippen bzw. anheben

Das Kondenswasser enthalt Orlrückstände. Entsorgen Sie das Kondenswasser umweltgerecht über entsprechende Sammelstellen!

Dichtung und Gewinde der Verschraubung vor dem erneuten Einsetzen reinigen.

• Luftfilter (49) am Filterdruckminde-rer reinigen.

Kondenswasser am Filterdruckmin- derer ablassen (50).

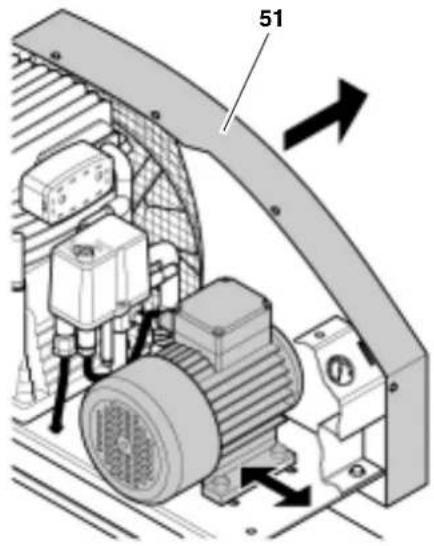

Keilriemen prufen:

Riemenschutzgitter (51) abschrauben.
- Keilriemen gegebenenfalls ersetzen beziehungsweise nachspannen.
Zum Verstellen der Riemenspannung, vier Schrauben am Fuß des Motors losen und Motor verschiben.
- Schrauben am Fuß des Motors wieder festziehen.
Riemenschutzgitter wieder montieren.

Alle 250 Betriebsstunden

• Luftfilter am Verdichter erneuern.
• Luftfilter am Filterdruckminderer erneuern.

Alle 500 Betriebsstunden

• Öl des Verdichters an der Ölablass-Schraube (47) ablassen und erneuern.

Entsorgen Sie das Altol umweltgerecht über entsprechende Sammelstellen!

Nach 1000 Betriebsstunden

Inspektion in einer Fachwerkstatt durchfuhren lassten. Hierdurch wird die Lebensdauer des Kompressors wesentlich erhöht.

5.2 Maschine aufbewahren

1. Gerat ausschalten und Netzsteckerziehen.
2. Druckbehalter und alle angeschlossen Druckluftwerkzeuge entlufen.
3. Maschine so aufbewahren, dass sie nicht von Unbefugten in Gang gesetzt werden kann.

Achtung!

Maschine nicht ungeschützt im Freien oder in feuchter Umgebung aufbewahren.

Maschine zur Aufbewährung oder zum Transport nicht auf eine Seite legen.

6. Lieferbares Zubehör

Für besondere Aufgaben erhalten Sie im Fachhandel folgenden Zubehör - die Abbildungen finden Sie auf der hinteren Umschlagseite:

Abdichten

A Kartuschenpistole KP 910 fur handelsübliche Kartuschen. Art.-Nr. 090 101 0030

Blechbearbeiten

B Blechnippler BN 540
besonderss enger Schnittradius;
trennt Stahlblech bis 1,0 mm Stärke.
Art.-Nr. 090 100 6784

Bohren

C Bohrmschine BM 310
sehr handliches Gerät für ermuddungsfreies Arbeiten; Rechtslauf.
Art.-Nr. 090 100 6725
Bohrmaschine BM 500 (ohne Abb.) mit Schnellspannbohrfutter 3 / 8" und Rechts-/Linkslauf mit Schnellumschaltung. Art.-Nr. 090 105 4533

Heften / Nageln

D Kombinagler Kombi 40/50 für Heftklammern (Typ 90) von 20 mm bis 40 mm und Stauchkopnagel (Typ SKN) von 20 mm bis 50 mm. Art.-Nr. 090 105 4720
Kombinagler Kombi 32 (ohne Abb.) fur Heftklammern (Typ 90) von 15 mm bis 32 mm und Stauchkopf-nagel (Typ SKN) von 16 mm bis 32 mm. Art.-Nr.090 1054711
Klammergerat KG 80/16 (ohne Abb.) fur Heftklammern (Typ 80) von 6 mm bis 16 mm. Art.-Nr.090 1054681
Klammergerat KG 90/25 (ohne Abb.) fur Heftklammern (Typ 90) von 15 mm bis 25 mm. Art.-Nr. 090 105 4690
Klammergerat KG 90/40 (ohne Abb.) fur Heftklammern (Typ 90) von 20mm bis 40~mm Art.-Nr.0901054703
Stauchkopfnagler SKN 50 (ohne Abb.) fur Stauchkopfngel (Typ SKN) von 20~mm bis 50~mm Art.-Nr.0901054738

Lackieren

E Farbspritz piston FB 2200 HVLP High-Volume-Low-Pressure-Ausstattung vermindert den Rückprall des Farbnebels und sorgt fur mehr Materialauftrag bei geringerem Lackverbrauch. Art.-Nr. 090 105 4460
Farbspritz pistole FB 2200 (ohne Abb.) mit 0,5 l-Fließbecher; professionelle Farbspritz pistole; stufenlos einstellbar für Rund- und Breitstrahl. Art.-Nr. 090 105 4452
Farbspritzpistole SB 200 (ohne Abb.) mit 1,0 I-Saugbecher. Art.-Nr.090 100 3882
Farbspritz piston FB 150 (ohne Abb.) mit 0,5 l-Fließbecher; für Grundierungen und Farben unterscheidlichster Viskosität. Art.-Nr. 090 100 3874
Farbspritzpistole FB 90 (ohne Abb.) mit 0,75 I-Fließbecher; für Grundierungen und Farben unterscheidlicher Viskosität. Art.-Nr. 090 105 6064

MeiBeln

F MeiBelhammer-Set MHS 450 furArbeiten auf dem Bau und im Karrosseriebereich. Art.-Nr.0901009210
MeiBelhammer-Set MHS 315 (ohne Abb.) zum Putz- und Fliesenabschlagen und für leichte Stemmarbeiten. Art.-Nr.090 100 6911

Reifen füllen / messen

G Reifenfulmessgerat RF 480 professionelle Ausführung (geeicht). Art.-Nr.0901054630

Reifenfullmessgerat RF 363 (ohne Abb.) wie RF 480,choduch ungeeicht. Art.-Nr.0901054622
Reifenfulmessgerat RF 200 (ohne Abb.) zum Aufpumpen von Reifen und Bälen (geeicht). Art.-Nr. 090 105 6188
Reifenfullmessgerat RF 100 (ohne Abb.) wie RF 200,chod ungeeicht. Art.-Nr.090 102 6724

Reinigen

H Blaspistole BP 200
Vollkunststoff-Ausführung.
Art.-Nr. 090 105 4606

Blaspistole BP 300 (ohne Abb.)
Vollkunststoff-Ausführung; beson
ders hohe Luftmenge durch Venturi-duse.
Art.-Nr. 090 105 4614
- Blaspistole BP 70 (ohne Abb.)
Leichtmetall-Ausführung (mit 100 mm-Veränderung).
Art.-Nr. 090 102 6726
Blaspistole BP 60 (ohne Abb.) Leichtmetall-Ausführung (kurz). Art.-Nr. 090 102 6718

Schrauben

I Schlagschrauber SR 230 robuste Ausführung für Anwendungen im Heimwerker- und KFZ-Bereich geeignet. Art.-Nr. 090 105 6170
Schlagschrauber SR 340-Set (ohne Abb.) professionelle Ausführung mit umfangreichem Zubehör. Art.-Nr.090 105 6137
Schlagschrauber SR 140-Set (ohne Abb.) für vielfältigen Einsatz im Hobby- und KFZ-Bereich geeignet; mit umfangreichem Zubehor. Art.-Nr. 090 100 8582
Schlagschrauber SR 120-Set (ohne Abb.)
geringer Luftbedarf, dadurch auch für keinere Kompressoren geeignet; mit umfangreichem Zubehör. Art.-Nr. 090 100 6750
Ratschenschrauber RS 320 (ohne Abb.) durch schmale Bauform und gummieten Ratschenkopf fur Anwendungen im KFZ-Bereich bestens geeignet. Art.-Nr.090 105 4541
Ratschenschrauber RS 220-Set (ohne Abb.) Komplett-Set mit umfangreichem Zubehr. Art.-Nr.090 100 6717
Drehschrauber DS 1610 (ohne Abb.) mit Rechts-/Linklauf mit Schnellumschaltung. Art.-Nr. 090 101 2440

Spruhen

J SpruHPistole SPP 161 zum Versprufen von Kaltreiniger, Ol, Flussigwachs usw. Art.-Nr.090 105 4525
Kombi-Spruhpistole UBS 820 (ohne Abb.) fur handelsübliche 1,0 I-Schraubpatronen. Art.-Nr.090 105 4479

Schläuche

K Schlauchtrommel ST 200 360^ -drehbar;mit 30m PU-Druckluftschlauch. Art.-Nr.0901054568
- Druckluftschlauch mit Gewebeeinlage (ohne Abb.) mit Schnellkupplung und Stecknipel; 5 m Lange; 12 mm Außendurchmesser; 6 mm Innendurchmesser. Art.-Nr. 090 105 4908
- Druckluftschauch mit Gewebeeinlage (ohne Abb.) mit Schnellkupplung und Stecknippel; 10 m Länge; 12 mm Außendurchmesser; 6 mm Innendurchmesser. Art.-Nr. 090 105 4916
- Druckluftschlauch mit Gewebeeinlage (ohne Abb.) mit Schnellkupplung und Stecknipel; 10 m Länge; 15 mm Aufendurchmesser; 9 mm Innendurchmesser. Art.-Nr. 090 105 4924
- Druckluftschauch mit Gewebeeinlage (ohne Abb.) 50 m Lange; 15 mm Aufendurchmesser; 9 mm Innendurchmesser. Art.-Nr. 090 105 4932
- Spiralschlauch, Rilsan (ohne Abb.) mit Schnellkupplung und Stecktülle; 2,5 m Arbeitslänge; 8 mm Außendurchmesser; 6 mm Innendurchmesser. Art.-Nr. 090 105 4940
- Spiralschlauch, Rilsan (ohne Abb.) mit Schnellkupplung und Stecktülle; 7,5 m Arbeitslänge; 8 mm Außendurchmesser; 6 mm Innendurchmesser. Art.-Nr.090 105 4959
- Spiralschlauch, Rilsan (ohne Abb.) mit Schnellkupplung und Stecktülle; 10,0 m Arbeitslänge; 10 mm Aufendurchmesser; 8 mm Innendurchmesser. Art.-Nr. 090 105 4967
Schlauchaufroller SA 100 (ohne Abb.) mit Gewebeschlauch 20,0 m Lange; 15 mm Außerdurchmesser; 9 mm Innendurchmesser. Art.-Nr.090 105 4975
Schlauchaufroller SA 200 (ohne Abb.) Geeignet fur Wand und Deckenbefestigung; automatisches Aufrollen durch einfaches Ziehen; mit 8 m PU-Druckluftschlauch; 13 mm Auendurchmesser; 8 mm Innendurchmesser. Art.-Nr. 090 105 4550

Zubehor-Sets

L Zubehör-Set LPZ 7-S enthalt: Blaspistole, Reifenfuller, Reifenfullnippel, Ballonhohlnadel,

Farbspritz pistole, Spruhpistole, Spiralschlauch.
Art.-Nr. 090 100 3858

Zubehor-Set LPZ 7-P (ohne Abb.) enthält: Blaspistole, Reifenfuller, Reifenfulnippel, Ballonhohladel, Farbspritzpistole, Spruhpistole, 10 m Gewebeschlauch. Art.-Nr. 090 100 3890
Zubehor-Set LPZ 6 (ohne Abb.) enthält: Blaspistole, Reifenfuller, Reifenfulnippel, Ballonhohladel, Farbspritzpistole, 5 m Gewebeschlauch. Art.-Nr.090 104 4487
Zubehor-Set LPZ 4 (ohne Abb.) enthält: Blaspistole, Reifenfuller, Farbspritzpirstole, Spiralschlauch. Art.-Nr.090 101 3845
Zubehor-Set LPZ 2 (ohne Abb.) enthält Wechselgriff mit Blaspistole, Reifenfuller, Farbspritzpirstole, Spiralschlauch. Art.-Nr.090 105 5971

7. Probleme und Störungen

Gef

Vor allen Arbeiten am Gerät:

• Gerät ausschalten.
  -Netzsteckerziehen.
  Warten bis das Gerät stillsteht.
• Stellen Sie sicher, dass das Gerät und alle verwendeten Druckluft-Werkzeuge und Zubehörteile drucklos sind.

Nach allen Arbeitsen am Gerät:

• Alle Sicherheitseinrichtungen werden in Betrieb setzen und überprüfen.
• Sicherstellen, dass sich keine Werkzeuge oder Ähnliches an oder in der Maschine befinden.

Kompressor lauft nicht:

• Keine Netzspannung.
  -Kabel, Stecker, Steckdose und Sicherung prufen.
  Zugeringe Netzspannung.
• Verlängerungskabel mit ausreichendem Aderquerschnitt verwenden (siehe "Technische Daten"). Bei kaltem Gerät, Verlängerungskabel vermeiden.

• Kompressor wurde durch Ziehen des Netzsteckers ausgeschaltet, während er lief.

• Kompressor am Ein/Aus-Schalter zunachst ausschalten, dann wieder einschalten.

• Motor überhitz, z.B. durch mangelnde Kuhlung (Kuhlrippen verdeckt).
• Ursache der Überhitzung beseitig, etwa zehn Minuten abkühlen lessen, dann erneut einschalten.

Kompressor lauft ohne ausreichend Druck aufzubauen.

• Ablass-Schraube für Kondenswasser des Filterdruckminderers geöffnet.
• Ablass-Schraube schlieben.
  Rückschlagventil undicht.
  Ruckschlagventil in Fachwerkstatt überholen lassen.

Druckluftwerkzeug erhalten nicht genüglich Druck.

• Druckregler nicht welt genug aufgedreht.
• Druckregler weiter aufdrehen.
• Schlauchverbindung zwischen Kompressor und Druckluftwerkzeug und nicht.
• Schlauchverbindung prufen; beschädigte Teile ggf. ersetzen.

8. Reparatur

Gefahr!

Reparaturen an Elektrowerkzeugendürfen nur durch eine Elektrofach-kraft ausgeführrt werden!

Reparaturbedürftige Elektrowerkzeuge konnen an die Service-Niederlassung Ihres Landes eingesandt werden. Die Adresse findsen Sie bei der Ersatzteilliste.

Bitte beschreiben Sie bei der Einsendung zur Reparatur den festgestelltten Fehler.

9. Umweltschutz

Das Verpackungsmaterial der Maschinen ist zu 100% recyclingfähig.

Ausgediente Maschinen und Zubehör enthalten große Mengen wertvoller Rohund Kunststoffe, die ebenfals einem Recyclingprozess zugeführrt werden konnen.

Die Anleitung wurde auf chlorfrei gebliechtem Papier gedruckt.

10. Technische Daten

Ansaugleistung l/min 480
Effektive Liefermenge (Volumenstrom) l/min 330
Füll-Leistung l/min 370
Betriebsdruck (Verdichtungsenddruck) bar 10
Druckbehältervolumen l 90
Anzahl der Luftabgänge 2
Maximale Auslasstemperatur 40 K höher als die Umgebungstemperatur
Verdichtertyp B 4900 / B 4900 B
Zylinderzahl 2
Anzugsmoment Zylinderkopfschrauben	Nm	23 - 27
Drehzahl (Verdichter)	min-1	1275
Motorleistung	kW	3,0 S1
Anschluss-Spannung (50 Hz)	V	400
Nennstrom	A	6,2
Absicherung min.	A	10 träge
Schutzart		IP 54
Maximale Gesamtlänge bei Verwendung von Verländerungskabeln: - bei 3 x 1,0 mm2 Aderquerschnitt	m	15
- bei 3 x 1,5 mm2 Aderquerschnitt	m	25
- bei 3 x 2,5 mm2 Aderquerschnitt	m	40
Ölqualität (Verdichter)		SAE 40
Ölmenge bei Ölwechsel (Verdichter)	I	1,1
Abmessungen: Länge x Breite x Höhe	mm	1230 x 560 x 910
Gewicht	kg	93,5
Schall-Druckpegel LPA in 4 m max.	dB (A)	73 ± 3
Schall-Leistungspegel LWA	dB (A)	93

1. Machine Overview

De compressor fonctioniert nicht:

8. Herstelling 9. Milieubescherming

Gevaar!

10. Technische gegevens

(19) Artikel-, versions-, seriennummer

Erstat luftfilter pa kompressoren.
Erstat luftfilter pa filterreduktionsventilen.

Hver 500 driftstimer

Aftap og udskift kompressorens olieved bundproppen (47).

(19) Artikel-, versions-, seriennummer

5.1 Regelbundet unterhalb

6. Tillganglia tillbehör

• Häftpistol KG 90/25 (utan bild) für haftklammer (typ 90)—from 15 mm till 25 mm.

Art.nr 0901054690

• Häftpistol KG 90/40 (utan bild) für haftklammer (typ 90)—from 20 mm till 40 mm.

Art.nr 0901054703

• Spikpistol SKN 50 (utan bild) für träspik (typ SKN)—from 20 mm till 50 mm.

Art.nr 0901054738

Lackering

Art.-Nr.090 105 4525

Kombisprutpistol UBS 820 (utan bild) for i handeln tillgangliga 1,0 l-skruvpatroner.

Art. nr 090 105 4479

Slangar

K Slangtrumma ST 200 360^ -vridbar; med 30 m PU-tryckluftsslang.

Art.nr 090 105 4568
