GEBRUIKSAANWIJZING W 1000125 METABO

nl Oorspronkelijke gebruiksaanwijzing 25

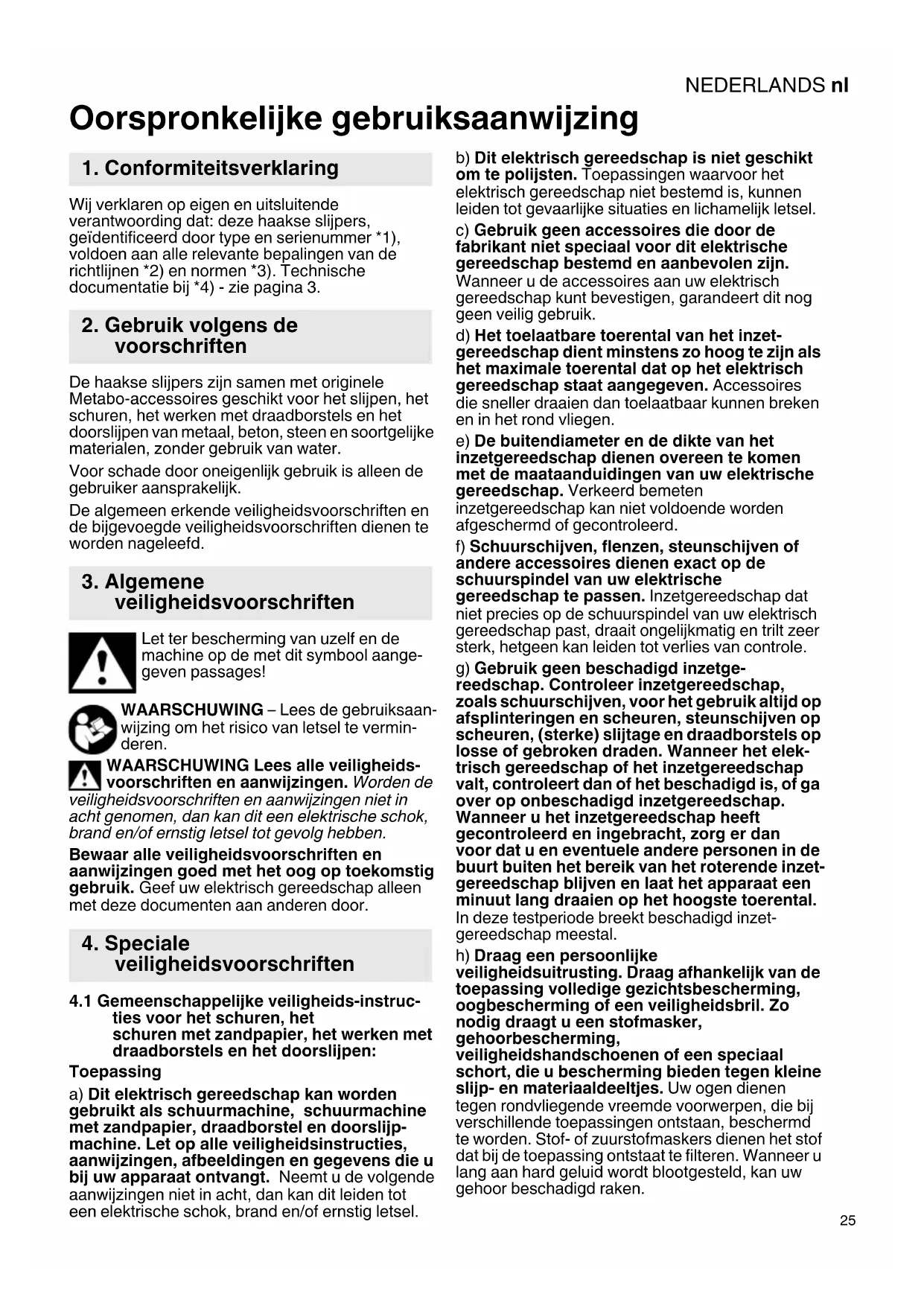

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording dat: deze haakse slijpers, geidentificerd door type en seriennummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Gebruik volgens de voorschriften

De haakse slijpers zijn samen met originele Metabo-accessoires geschikt voor het slijpen, het schuren, het werken met draadborstels en het doorslijpen van metaal, beton,steen en soortgelijke materialen, zonder gebruik van water.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veriligeidsvoorschriften en de bijgevoegde veriligeidsvoorschriften dienen te worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbol aangegeven passages!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico van letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsvoorschriften en aanwijzingen. Worden de

veiligheidsvoorschriften en aanwijzingen nicht in
acht genomen, dan kan dit een elektrische schok,
brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4. Speciale veiligheidsvoorschriften

4.1 Gemeenschappelijkke veiligheids-instruktes voor het schuren, het schuren met zandpapier, het werken met draadborstels en het doorslijpen:

Toepassing

a) Dit elektrisch gereedschap kan worden gebrukt als schuurmachine, schuurmachine met zandpapier, draadborstel en doorslijpmachine. Let op alle verilgheidsinstructies, aanwijzingen, afbeeldingen en gegevens die u bij uw apparaat ontvangt. Neemt u de volgende aanwijzingen nicht in acht, dan kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.

b) Dit elektrisch gereedschap is nicht geschickt om te polijsten. Toepassingen waar voor het elektrisch gereedschap Niet bestemd is,+kunnen leiden tot gevaarlijke situatuies en lichamelijk letsel.
c) Gebruik geen accessoires die door de fabrikant Niet special voor dit elektrische gereedschap bestemd en aanbevolen zich. Wanner u de accessoires aan uw elektrisch gereedschap Aunt bevestigen, garandeert dit nog geen veilig gebruik.
d) Het toelaatbare toerental van het inzetgereedschap dient minstens zo hoog te zijn als het maximale toerental dat op het elektrisch gereedschap staat aangegeven. Accessoires die sneller draaien dan toelaatbaar+kennen breken en in het rond vliegen.
e) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrische gereedschap. Verkeerd bemeten inzetgereedschap kan nicht voldoende worden afgeschermd of gecontroleerd.
f) Schuurschijven, flenzen, steUNSchnittiven of andere accessoires dienen exact op de schuurspindel van uw elektrische gereedschap te passen. Inzetgereedschap dat Niet precies op de schuurspindel van uw elektrisch gereedschap past, draait ongelijkmatig en trift zeer sterk, hetgeen kan leiden tot verlies van contrôle.
g) Gebruik geen beschadigd inzetgereedschap. Controller inzetgereedschap, zoals schuurschijven, voor het gebruik algid op aftsplinteringen en scheuren, steunschijven op scheuren, (sterke) slijtage en draadborstels op losse of gebroken draden. Wanner het elektrisch gereedschap of het inzetgereedschap valt, controeert dan of het beschadigd is, of ga over op onbeschadigd inzetgereedschap. Wanner u het inzetgereedschap hebte gecontroleerd en ingebracht, zorg er dan voor dat u en eventuele andere personen in de buurt buiten het bereik van het roterende inzetgereedschap blijven en LAST het apparaat een minuut lang draaien op het hoogste toerental. In deze testperiode breekt beschadigd inzetgereedschap meestal.
h) Draag een persoonlijke voiligheidsuitrusting. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een voiligheidsbril. Zo nodig draagt u een stofmasker, gehoorbescherming, voiligheidshandschoenen of een special schort, die u bescherming bieden gegen keine slijp- en materiaaldeeltjes. Uw ogen dienen gegen rondvliegende vreemde voorwerpen, die bij verschillende toepassingen ontstaan, beschermd te worden. Stof- of zuurstofmaskers dienen het stof dat bij de toepassing ontstaat te filteren. Wanneru lang aan hard geluid worden blootgesteld, kan uw gehoor beschadigd rakeen.

NEDERLANDSnl

i) Let erop dat andere Personen zich op een veilige afstand van uw werkgebied bevinden. Ledereen die het werkgebied betreedt, dient een persoonlijke veiligheidsbescherming te dragen. Gebroken inzetgereedschap of brokstukken van het werkstuk hunnen wegliegen en letsel buiten het directe werkgebiedveroorzaken.
j) Houd het apparaat alleen vast aan de geïsoleerde greepvlakken wanner u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of het eigén netsnoer kan raken. Door contact met een spanningvoerende geleider kuren ook metalen apparaatonderdelen onder spanning worden gezet zetten en een elektrische schok teweeg worden gebracht.
k) Houd het netsnoeruit de buurt van draaiend inzetgereedschap. Wonneer u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegren en kan uw hand of uw arm in het draaiende inzetgereedschap komen.
I) Leg het elektrische gereedschap nooit weg voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het steunvlak, waardoor u mogelijk de contrôle over het elektrische gereedschap verliest.
m) Laat het elektrische gereedschap nicht draaien wanner u het draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegren en kan het inzetgereedschap zich in uw lichaam boren.
n) Reinig regelmatig de ventilationsleuven van uw elektrische gereedschap. De motorventilator trekt stof in de behuizing en een sterke opeenhoping van metaalstof kan elektrische gezaren veroorzaken.
o) Gebruik het elektrische gereedschap nicht in de buurt van brandbaar materiaal. Door vonden konnen deze materialen vlam vatten.
p) Gebruik geen inzetgereedschap waarvoor vloeibare koelmedia nodig�n. Het gebruik van water of andere vloeibare koelmedia kan leiden tot een elektrische schok.

4.2 Veiligheidsinstructies met het oog op terugslagen en andere gevaarlijke situatuies:

Een terugslag is een plotselinge reactie als gevolg van draaiend inzetgereedschap dat blijft haken of blokkeert, zoals een schuurschijf, steunschijf, draadborstel, enz. Indien het draaiende inzetgereedschap blokkeert of blijft haken, worden het onmiddelijk stopgezet. Hierdoor wordt ongecontroleerd elektrisch gereedschap gegen de draairichting van het inzetgereedschap in op deplaats van de blokkering versneld.

Wanner er bijv. een schuurschijf in het werkstuk blijft haken of blokkeert, kan de rand van de schuurschijf, die invalid in het werkstuk, vastraken, met het uitbreken van de schuurschijf of een terugslag als möglichk gevolg. De schuurschijf beweegt zich dan maar of vanaf de bediener,

afhankelijk van de draairichting van de schijf bij deplaats van de blokkering. Hierbij+kennen schuurschijven ook breken.

Een terugslag is het gevolg van verkeerd gebruik van het elektrische gereedschap. Deze kan worden voorkomen door passende veiligheidsmaatregelen te nemen, zoals hierna beschreiben.

a) Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien voorhanden,.altijd de extra greed omijdens de startfase een zo groot möglichke controle over de terugslagkrachten of reactiemomenten te hebben. De bediener kan door geschikte veiligheidsmaatregelen te nemen de terugslag- en reactiemomenten beheersen.
b) Zorg ervoor dat uw hand nooit in de buurt van draaiend inzetgereedschap komt. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
c) Kom nicht met uw lichaam binnen het gebied waarin het elektrische gereedschap zich in geval van een terugslag beweegt. Door de terugslag komt het elektrische gereedschap gegen de bewegingsrichting van de schuurschijf in op deplaats van de blokkering.
d) Werk bijzonder voorzichtig bij hoeken, scherpe randen, enz. Zorg ervoor dat het inzetgereedschap Niet van het werkstuk terugspringt en beklemd raakt. Het roterende inzetgereedschap heeft de neiging om bij hoeken, scherpe randen of ingeval het terugspringt beklemd te raken. Dit leidt tot verlies van controle of een terugslag.
e) Gebruik geen ketting- of getand zaagblad. Dit inzetgereedschap leidt vaak tot een terugslag of verlies van controle over het elektrische gereedschap.

4.3 Speciale veiligheidsinstrumenties voor het schuren en doorslijpen:

a) Gebruikuitsluitend schuurmiddelen die voor uw elektrische gereedschap着眼 goedgekeurd en de hiervoor geschekte beschemkap.
Schuurmiddelen die nicht geschikt zich voor het elektrische gereedschap kunnen Niet voldoende worden afgeschermd en zich onveilig.
b) De beschemkap dient veilig op het elektrische gereedschap te worden aangebrachte en voor een maximale veilighheid zo ingesteld te zichn, dat een zo Klein möglichk deel van het schuurmiddel open maar de bediener wijst. De beschemkap beschermt de gebruiker gegen brostkukken, een toe Vallig contact met het schuurmiddel en vonden, die kleding hunen lately ontbranden.
c) De schuurmiddelen mogen alleen worden gezebruikt voor de aanbevolen toepassingsmogelijkheden. Bijv.: Slijp nooit met het zijvlak van een doorslijpschijf.

Doorslijpschijven zijn bestemd voor de materiaalafname met de rand van de schijf. Door

zijwaartse krachtinwerking op deze schuurmiddelen kan de schijf breken.

d) Gebruik alkijd onbeschadigde spanflenzen in de juiste grotte en vorm voor de door u gekozen schuurschijf. Geschekte flenzen steunen de schuurschijf en gaan zo het risico gegen dat deze breekt. Flenzen voor doorslijpschijven können zich anderschieren van de flenzen voor andere schuurschijven.
e) Gebruik geen versleten schuurschijven van groter elektrisch gereedschap. Schuurschijven voor groter elektrisch gereedschap zichn Niet geschikt voor de hogere toerentallen van kleiner elektrisch gereedschap en+kunnen breken.

4.4 Meer speciale veiligheidsinstructies voor het doorslijpen:

a) Voorkom een te hoge aandrukkracht of een blokkering van de doorslijpschijf. Voer geen overmatig diepe snodesuit. Bij een overbelasting van de doorslijpschijf worden ook de neiging tot schuin wegdraaien of blokkeren en daarmee de kans op een terugslag of breuk van het schuurmiddel verhoogd.
b) Mijd het gebied voor en acheter de roterende doourslijpschijf. Wanner u de doorslijpschijf in het werkstuk van u af beweegt, kan ingeval van een terugslag het elektrisch gereedschap met de draaiende schijf direct maar u toe worden geslingerd.
c) Indien de doorslijpschijf beklemd raakt of u het werk onderbreekt, schakel het apparaat dan uit en houd het rustig vast totdat de schijf tot stilstand gekomen is. Probeer nooit om de nog draaiende doorslijpschijf uit de snede te trekken, dit kan een terugslag veroorzaken. Stel deoorzaak van het beklemd raken vast en hef deze op.
d) Schakel het elektrische gereedschap zolang het zich nicht in het werkstuk bevindt nooit opnieuw in. Laat de doorslijpschijf eerst het volte toerental bereiken voordat u voorzichtig verder gaat met de snede. Anders kan de schijf blijven haken,uit het werkstuk springen of een terugslag veroorzaken.
e) Zorg voor een ondersteuning van platen of grote werkstukken om het risico van een terugslag als gevolg van een ingeklemde doorslijpschijf te verminderen. Grote werkstukken konnen doorbuigen onder hun eigengewicht. Het werkstuk dient aan beiden kanten van de schijf, en zowel bij de doorslijpsnede als aan de rand, ondersteund te worden.
f) U dient bijzonder voorzichtig teijken bij "invalsnedes" in bestaande wanden of andere gebieden die Niet ingezien konnen worden. De invalidende doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objcten een terugslag veroorzaken.

4.5 Speciale veiligheidsinstrumenties voor het schuren met zandpapier:

a) Gebruik geen overgedimensioneerde schuurbladen maar houd u met betrekking tot

de groote van de schuurbladen aan de opgaven van de fabrikant. Schuurbladen die over de steunschijf uitsteken können letsel veroorzaken en leiden tot het blokkeren of scheuren van de schuurbladen of een terugslag.

4.6 Speciale veiligheidsinstrumenties voor het werkken met draadborstels:

a) Let erop dat de draadborstels ookijdens het gewone gebruik draadstukken verliest. Overbelast de draden Niet door een te hoge aandrukkracht. Wegvliegende draadstukken konnen heel gemakkelijk door dunne kleding en/of de huid Been dringen.
b) Wordt het gebruik van een beschermkap aanbevolen, zorg er dan voor dat de beschermkap en de draadborstel Niet met elkaar in aanraking hunnen komen. De diameter van schijf- en komborstels kan door aandruk- en centrifugale krachten vergroot worden.

4.7 Overige veiligheidsvoorschriften:

WAARSCHUWING - Draag alttijd een veiligheidsbril.

Maak gelebruik van elastische tussenlagen wanneer\ deze bij het schuurmaterial ter beschikking\ gesteld worden en vereist+zijn.

Neem de opgaven van de fabrikant van het gereedschap of de accessoires in acht! Zorg ervoor dat de schijven beschermd zich gegen vet en stoten!

Schuurschijven dieren zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt.

Doorslijpschijven mogen nooit worden gebruikt voor het grofslijpen! Doorslijpschijven mogen Niet onderhevigহ aan zijwaartse druk.

Het werkstuk dient stevig te liggen en beveiligd te zichen gegen weglijkden, bijv. met behulp van spaninrichtingen. Grote werkstukken dieren voldoende te worden ondersteund.

Wordt er inzetgereedschap met schroefdraadinzet gebrukt, dan mag het einde van de spindel de gatenbodem van het schuurgereedschap Niet raken. Let erop dat de schroefdraad in het inzetgereedschap lang genoeg is om de spindellenge op te nemen. De schroefdraad van het inzetgereedschap要去 bij de schroefdraad op de spindel passen. Zie voor de lenghte en de schroefdraad van de spindel pagina 3 en hoofdstuk 14. Technische gegevens.

Bij de bewerking, met name van metaal, kan zich geleidende stof in de machine afzetten. Hierdoor kan elektrische energia overgaan op de machinebehuizing. Dit kan tijdelijk het risico van een elektrische schok met zich meebrengen. Daarom is hetoodzakelijk om de machine tijdens het draaien zeer regelmatig en grondig door dechterste ventilationsleuven uit te blazen met perslucht. Hierbij moet de machine worden geborgd.

Het worden aanbevolen om een stationaire afzuiginrichting in te zetten en een

NEDERLANDSnl

lekstroomschakelaar (Fl) voor te schakelen. Indien de haakse slijper door de Fl-veiligheidsschakelaar is uitgeschakeld要去 de machine gecontroleerd en gereinigdoorden.Motorreinigzizhehoofdstuk9. Reiniging.

Stoffen afkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal, kennen schadelijk zijn voor de gezondheid. Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of aandoeningen aan de luchtwegen.

Bepaalde stoffen, zoals van eiken of beuken, gelden als kankerverwekkend, met name in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschemingsmiddelen).

Asbesthoudend materiaal mag alleen worden bewerkt door vaklui.

• Maak zo möglichk gebruik van stofafzuiig.
• Zorg voor een goede ventilatie van de werkplaats.
• Het worden aanbevolen om een stofmasker met filterklasse P2 te dragen.

Neem de voorschriften in acht die in uw land voor de te bewerken materialen van toepassing+zijn.

Er mogen geen materialen worden gebruikt waar bij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid (bijv. asbest).

Zorg ervoor dat bij het werkden onder stoffige omstandigheden de ventilatieopengen vrij়. Mocht dit nodig় om het stof te verwijderen, ontkoppel dan eerst het elektrisch gereedschap van het elektriciteitsnet (gebruik nicht-metalen voorwerpen) en voorkom beschadiging van inwendige delen.

Schade aan gas- of waterleidingen, elektrische geleiders en dragende wanden (statica) voorkomen.

Bij gebruik van de machine buiten: Flveiligheidsschakelaar met max. aftschakelstroom (30 mA) voorschakelen!

De stekker alsijd uith het stopcontact halen voordat er instellings-, ombouw- of onderhoudswerkzaamheden worden uitgevoerd.

Een beschadigde of gebarsten extra greed dient te worden verrangen. Indien de extra greed defect is de machine nicht gebruiken.

Een beschadigde of gebarsten beschemkap dient te worden verrangen. Indien de beschemkap defect is de machine nicht gebruiken.

Dit elektrisch gereedschap is nicht bestemd om te polijsten. De garantie vervalt bij gebruik dat nicht volgens de voorschriften plaatsvindt! De motor kan oververhit en het elektrisch gereedschap beschadigd raken. Voor polijstwerkzaamheden bevelen wij once haakse polijstm machine aan.

5. Overzicht

Zie pagina 2.

1 Beugel voor het aantrekken/losdraaien van de spanmoer (zonder gereedschap) met de hand *
2 Spanmoer (zonder gereedschap) *
3 Steunflens
4 Sp i n d e l
5 Spindelvastzetknop
6 Schakelscinh/uitschafkelend or he
7 Blokkering (tegen onbedoeld inschakelen, dan wel voor de continu-inschakeling)
8 Drukschakelaar (voor het in-/uitschaken) *
9 Extra grep
10 Beschemkap
11 Spanmoer
12 Tweegaatssleutel
13 Spanschroef
* afhankelijk van de uitrusting/niet in de leveringsomvang

6. Inbedrijfstelling

Controleer voordat de machine in gebruik\ wordt genomen of de op het typeplaatje\ aangegeven spanning overeenkomt met de\ netspanning.

6.1 Extra greed aanbrengen

Alleen werken wanneer de extra greed (9) is aangebracht! De extra greed stevig inschroeven aan de linker- ofrechterkant van de machine.

6.2 Beschermkap aanbrengen

! Gebruik uit veiligeidsoverwegingen uitsluitend de beschermkap die bestemd is voor het betreffende slijpelement! Zie ook hoofdstuk 11. Accessoires!

Beschermkap voor het slijpen

Bestemd voor het werkken met afbraamschijven, lamellenslijpschijven, diamant-doorslijpschijven. Zie pagina 2, afbeeling C.

• Schroef (13) losdraaien. De beschemkap (10) aanbrengen in de weergegeven positie.
• De beschermkap zo draaien dat het gesloten gebied maar de gebruiker wijst.
• Schroef (13) vastdraaien, hier bij moet de draaibeveiliging in de uitsparingen grijpen.
• Controller of de beschermkap vastzit, hij mag nicht gedraaid können worden.

Alleen inzetgereedschap
gebruiken waar de
beschemkap minstens 3,4
mm bovenuitsteekt.

7. Schuurschijf aanbrengen

Voor alle ombouwwerkzaamheden: de netstekker uit het stopcontact halen. De machine要去uitgeschakeld zijn en de spindel stilstaan.
Voor het werkken met doorslijpschijven uit veiligheidsoverwegingen de beschermkap

van de doorslijpschijf (zie hoofdstuk 11.

Accessoires) gebruiken.

7.1 Spindel vastzetten

• De spindelvastzetknop (5) indrukken en de spindel (4) met de hand draaien tot de spindelvastzetknop hoorbaar inklikt.

7.2 De schuurschijf erop plaatsen

Zie pagina 2, afbeelding A.

• De steunflens (3) op de spindel plaatsen (zie de afbeeldingen hierboven). Hij is op de juiste wijze op de spindel aangebracht als hij zich op de spindel Niet LAST.
• De schuurschijf op de steunflens (3)plaatsen (zie de afbeeldingen hierboven).
  De schuurschijf dient gelijkmatig op de steunflens te liggen. Deplaatflens van de doorslijpschijven dient op de steunflens te liggen.

Aanwijzing: De steunflens (3) is gegen verlies beveiligd. Afnemen: eventueel met kracht afnemen.

7.3 Spanmoer (zonder gereedschap) bevestigen/losmaken (afhankelijk van deuitvoering)

Spanmoer (zonder gereedschap) (2) uitsluitend met de hand aantrekken!
Omtewerkenmoetdebeugel(1)altijdvlakop de spanmoer(2) geklaptzijn.

Spanmoer (zonder gereedschap) (2) bevestigen:

Wonneer het inzetgereedschap in het spangebied dikker is dan 6 mm, mag de spanmoer (zonder gereedschap) Niet gebruikt worden! Gebruik dan despanmoer (11) met tweegaatssleutel (12).

• Spindel vastzetten (zie hoofdstuk 7.1).
• De beugel (1) van de spanmoer omhoog klappen.
• Spanmoer (2) op de spindel (4)plaatsen. Zie afbeelding, pagina 2.
• A ande be(ü) geanspanmoer met de hand met de klok mee vastdraaien.
• De beugel (1) weeer aan beneden klappen.

Spanmoer (zonder gereedschap) (2) losmake:

• Spindel vastzetten (zie hoofdstuk 7.1).
• De beugel (1) van de spanmoer omhoog klappen.
• S p a n m(a)gegen de klok in met de hand aftschroeven.

Aanwijzing: Bij een spanmoer die erg vastzit (2) kan voor het aftschroeven ook een tweegaatssleutel worden gezruikt.

7.4 Spanmoer bevestigen/losmaken

(afhankelijk van de uitvoering)

Spanmoer (11) bevestigen:

De 2 kanten van de spanmoer zijn verschillend. De spanmoer als volgt op de spindel schroeven:

Zie pagina 2, afbeelding B.

-A)Bij dunne schuurschijven:

De band van de spanmoer (11) wijst maar boven, zodate de dunne schuurschijf veilig kan worden

gespannen.

B) Bij dikke schuurschijven:

De band van de spanmoer (11) wijst maar beneden, zDat de spanmoer veilig op de spindel kan worden aangebracht.
- Spindel vastzetten. De spanmoer (11) met de tweeegaatssleutel (12) met de wijzers van de klok mee vastzetten.

Spanmoer losmaken:

• Spindel vastzetten (zie hoofdstuk 7.1). De spanmoer (11) met de tweeogaatssleutel (12) gegen de wijzers van de klok in aftschroeven.

8. Gebruik

8.1 In-/uitschakelen

De machine alkijd met beiden handen geleiden!
Eerst inschakelen, dan het inzetgereedschap aan het werkstuk brengen.
Het opzuigen van extra stof en spanen door de machine dient te worden voorkomen. Bij het in- en uitschakelen moet erop worden gelet dat zich geen neergeslagen stof in de buurt van de machine bevindt. De machine na het uitschakelen pas wegzetten wonneer de motor tot stilstand is gekomen.
Voorkom onverhoeds aanlopen: De machine als tijd uitschakelen wanner de stekker uit het stopcontact worden gehald of wanner zich een stroomonderbreking hebft voorgedaan.
Bij langdurige inschakeling loopt de machine verder wonneer deze uit de hand gerukt worden. Daarom de machine altijd met beiden handen aan de hiervoor bestemde handgrepen vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werken.

Inschakelen: schakelschuif (6) maar voren schuiven. Voor een langdurige inschakeling cervolgens maar beneden klappen tot hij inklikt. Uitschakelen: op hetijkenste uiteinde van deschakelschuif (6) drukken en loslaten.

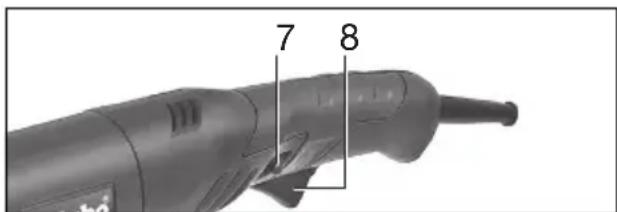

Machines met veiligheidsschakelaar (met dodemansfunctie):

NEDERLANDSnl

Momentinschakeling:

Inschakelen: De blokkering (7) en cervolgens de drukschakelaar (8) indrukken. (7) De blokkering loslaten.

Uitschakelen: De drukschakelaar (8) loslaten.

Continu-inschakeling (afhankelijk van deuitvoering):

Inschakelen: De blokkering (7) indrukken en ingedrukt houden. De drukschakelaar (8) indrukken en ingedrukt houden. De machine is nu ingeschakeld. Nu de blokkering (7) opnieuw indrukken om de drukschakelaar (8) te vergrendelen (continu-inschakeling). Uitschakelen: De drukschakelaar (8) indrukken en loslaten.

8.2 Tips voor het werk

Schuren:

De machine matig aandrukken en over het oppervlak heb- en weeer bewegen, zodat het werkstukoppervlak Niet te heet worden.

Grofslijpen: Voor een goed arbeitsresultaat dient u te werken met een invalidshoek van 30^ - 40^

Doorslijpen:

Bij het dooreljpen altijd in tegengestelde richting (zie afbeelding) werken. Anders bestaat het gevaar dat de machine ongecontroleerd uit de snede springt. Werken met een

matige, aan het materiaal aangepaste voorwaartse beweging. Niet schuin wegdraaien, Niet drukken, Niet trillen.

Schuren met zandpapier:

De machine matig aandrukken en over het oppervlak heen- en weeber bewegen, zodat het werkstukoppervlak nicht te heet worden.

Werken met draadborstels:

De machine matig aandrukken.

9. Reiniging

Reiniging van de motor: De machine zeer regelmatig en grondig door de achefterste ventilatiesleuvenuitblazen met perslucht. Hierbij moet de machine worden geborgd.

10. Storingen verhelpen (WE 1450)

Herstartbeveiliging: De machine loopt nicht. De herstartbeveiliging is geactiveerd. Wordt de netstekker in het stopcontact gestoken wanner de machine ingeschakeld is of worden de stroomtoevoer na een onderbreking weehersteld, dan start de machine nicht. De machine uit- en weer inschakelen.

11. Accessoires

Gebruikuitsluitend originele Metabo toebehoren. Zie bladzijde 4.

Gebruik uitsluitend toebehoren die voldoen aan de eisen en typische gegevens die in deze gebruiks-aanwijzing worden weergegeven.

A Beschermkap voor het doorsijpen

Bestemd voor het werkken met doorslijpschijven, diamant-doorslijpschijven.

Aanbrengen zoals beschreiben bij „Beschemkap voor het schuren" (hoofdstuk 6.2).

B Handbescherming voor het schuren met zandpapier en het werken met draadborstels

Bestemd voor het werken met steunschijven, slijpschijven, draadborstels.

Handbescherming aanbrengen onder de extra grep opzij.

C Spanmoe r (11)

D Spanmoer (zonder gereedschap) (2)

Complet accessoireprogramma, zie www.metabo.com of de accessoirecatalogus.

12. Reparatie

Reparaties aan elektrische gereedschappen mogen uitsluitend door een erkendevakman en uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u downloaden via www.metabo.com.

Het ontstane slijpstof kan schadelijke stoffen bevatten: Niet met het huisvuil meegeven maar op de juiste manier maar een depot voor gevaarlijke afvalstoffen afvoeren.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2002/96/EG

inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oude elektrische apparaten geschienen te worden ingezameld en op milieuvriendelijkke wijze te worden afgevoerd.

Toelichting bij de gegevens op pagina 3. Wijzigingen in verband met technische ontwikkelingen voorbehonden.

D =max. diameter van het inzetgereedschap t,1 = . toelaatbare dikte van het inzet-gereedschap in het spanbereik bij gezebruik van een spanmoer (11)

t_max,3 = toelaaatbare dikte van het inzetgereedschap

M =spindelschroefdraad

I = lengte van de schuurspindel

n = onbelast toerental (hoogste toerental)

P1 =nominal vermogen

P_2 =afgegeven vermogen

m = gewicht zonder netsnoer

Meetgegevens volgens de norm EN 60745.

Machine van beveiligingsklasse II

Wisselstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de toepasselijkne norm).

A Emissiewaarden

Deze waarden makeen een beoordeling mogelijk van de emissie van het elektrisch gereedschap en een vergelijkking van de verschillende elektrische gereedschappen. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de daadwerkelijkke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fases met een lagere belasting in aanmerking. Bepaal op grond van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie
richtingen) bepaald volgens EN 60745:

a_h,AG =trillingsemissiewaarde (oppervlakken schuren)

a_h,DS =trillingsemissiewaarde (schuren met steunschijf)

K_h,AG/DS = onzekerheid (trilling)

Karakteristiek A-gekwaliffeerd geluidsniveau:

LpA =geluidsdrukniveauau

Lw =geluidsvermogensniveau

K_pA K_WA = onzekerheid

Draag gehoorbescherming!

ITALIANOit
