MANUALE UTENTE W 1000125 METABO

it Istruzioni originali 32

es Manual original 39

pt Manual original 46

sv Bruksanvisning i original 53

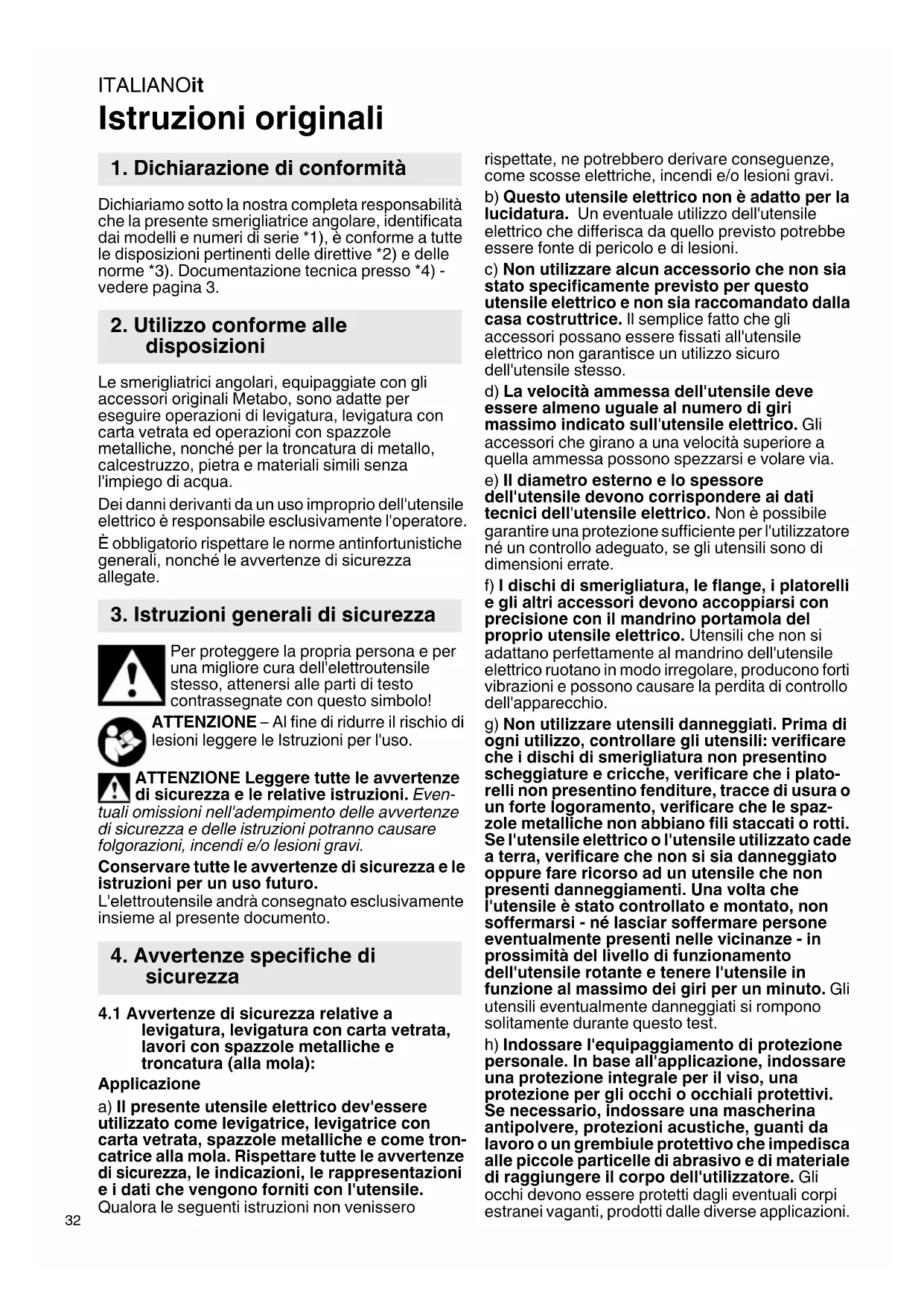

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completa responsabilità che la presente smerigliatrice angolare, identificata dai modelli e numeroi di serie 1), è conforme a tutte le disposizioni pertinenti delle direttive 2) e delle norme 3). Documentazione tecnica presso 4)- vedere pagina 3.

2. Utilizzo conforme alle disposizioni

Le smerigliatrici angolari, equipaggiate con gli accessori originali Metabo, sono adatte per eseguire operazioni di levigatura, levigatura con carta vetrata ed operazioni con spazzole metalliche, nonché per la troncatura di metallo, calcestruzzo, pietra e materiali similienza l'impiogo di acqua.

Dei danni derivanti da un uso improprio dell'utensile elettrico è responsable escludivamente l'opereatore.

É obligatorio rispetto le norme antinfortunistiche generali, nonché le avventenze di sicurezza allegate.

3. Istruzioni generali di sicurezza

Per proteggere la propria persona e per una migliorare cura dell'eletttroutensile stesso, atteneri alle parti di testo contrassegnate con questo simbolo!

ATTENZIONE - Al fine di ridurre il rischio di lesioni leggere le Istruzioni per l'uso.

ATTENZIONE Leggere tutte le avventen di sicurezza e le relative istruzioni. Even

tuali omissioni nell'adempimento delle avventenze di sicurezza e delle istruzioni potranno causare folgorazioni, incendi e/o lesions gravi.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.

L'elettROUTensile andra consecnato esclusivamente insieme al presente documento.

4. Avverenze specifiche di sicurezza

4.1 Avvertenze di sicurezza relative a levigatura, levigatura con carta vetrata, lavori con spazzole metalliche e troncatura (alla mola):

Applicazione

a) Il presente utensile elettrico dev'essere utilizzato come levigatrice, levigatrice con carta vetrata, spazzole metalliche e come troncatrice alla mola. Rispettare tutte le avventenze di sicurezza, leindicazioni, le rappresentazioni e i dati che vengono forniti con l'utensile.

Qualora le seguenti istruzioni non venissero

rispettate, ne potrebbero derivare consequences, come scosse elettriche, incendi e/o lesions gravi.
b) Questo utensile elettrico non è adatto per la lucidatura. Un eventuale utilizzo dell'utensile elettrico che differisca da quello previsto potrebbe essere fonte di pericolo e di lesioni.
c) Non utilizzato alcun accessorio che non sia stato specificamente previsto per quello utensile elettrico e non sia raccomandato alla casa costrutrice. Il semplice fatto che gli accessori possano essere fissati all'utensile elettrico non garantisce un utilizzo sicuro dell'utensile stesso.
d) La velocità ammessa dell'utensile devese sere almeno uguali al numero di giri massimo indicato sull'utensile elettrico. Gli accessori che girano a una velocità superiore a那一 allaammessa possono spezzarsi e volare via.
e) Il diametro esterno e lo spessore dell'utensile devono corrispondere ai dati tecnici dell'utensile elettrico. Non è possibile garantire una protezione sufficiente per l'utilizzatore né un controllo adeguato, se gli utensili sono di dimensioni errate.
f) I dischi di smerigliatura, le flange, i platorelli e gli altri accessori devono accoppiarsi con precisione con il mandrino portamola del proprio utensile elettrico. Utensili che non si adattano perfettamente al mandrino dell'utensile elettrico ruotano in modo irregolare, producono forti vibrazioni e possono causare la perdita di controllo dell'apparecchio.
g) Non utilizzato utensili danneggiati. Prima di ogni utilizzato, controllare gli utensili: verificare che i dischi di smerigliatura non presentino scheggiature e cricche, verificare che i platorelli non presentino fenditure, traccé di usura o un forte logoramento, verificare che le spaz-zole metalliche non abbiano fili staccati o rotti. Se l'utensile elettrico o l'utensile utilizzatocade a terra, verificare che non si sa danneggiato oppure fare ricorso ad un utensile che non presenti danneggiamenti. Una volta che l'utensile è stato controllato e montato, non soffermarsi - né lasciar soffermare persone eventually presente nelle vicinanze - in prossimità del livello di funzionamento dell'utensile rotante e tenere l'utensile in funzione al massimo dei giri per un minuto. Gli utensili eventualmente danneggiati si rompono solitamente durante quello test.
h) Indossare l'equipaggiamento di protezione personale. In base all'applicazione, indossare una protezione integrale per il viso, una protezione per gli occhi o occhiali protettivi. Se necessario, indossare una mascherina antipolverve, protezioni acustiche, quanti da lavoro o un grembiule protettivo che impedisce alle piccole particelle di abrasivo e di materiale di raggiungere il corpo dell'utilizzatore. Gli occhi devono essere protetti dagli eventuali corpi estranei vaganti, prodotti dalle diverse applicazioni.

La mascherina antipolvere o la protezione per le vie respiratoriè devono filtrare la polvere che si produce durante l'impiego della macchina. Un forte rumore prolongato può causare una perdita di udito.

i) Assicurarsi che le altre persone mantengano una distanza di sicurezza alla propria area di lavoro.Tutte le persone che si trovano all'interno dell'area di lavoro devono indossare I'equipaggiamento di protezione personale.
Eventuali frammenti del pezzo in lavorazione o utensili rotti potrebbero saltare via e causare lesionsanche al di fuori dell'area di lavoro.
j) Tenere l'apparecchio sostanto sulle superfici di presa isolate, quando si eseguono lavori durante i quali è possibile che l'utensile entri in contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere quello tensione andere i componenti metallici dell'attrezzo e provocare così scossa elettrica.
k) Tenere il cavo di alimentazione lontano dagli utensili rotanti. Se si perde il controlo dell'attrezzo, il cavo di alimentazione può essere tagliato o danneggiato e la mano o il braccio dell'utilizzatore possono entrare in contatto con l'utensile rotante.
l) Non posare mai l'utensile elettrico prima che l'utensile non si sua arrestato completamente.

L'utensile in rotazione può entrare in contatto con la superficie su cui è posato, facendo perdere all'utilizzatore il controllo dell'utensile elettrico.

m) Non metter mai in funzione l'utensile elettrico durante il trasporto. I vestiti dell'utilizzatore potrebbero entrare accidentally in contatto con l'utensile in rotazione ecision potrebbe causare lesioni all'utilizzatore.
n) Pulire regolarmente le feritoie di ventilazione dell'utensile elettrico. La ventola del motore attira la polvere nella carcassa e un forte accumulo di polvere di metallo cui cause pericoli di natura elettrica.
o) Non utilizzato l'utensile elettrico in prossimità di materiali inflammabili. Le scintille potrebbero incendiare quosti materiali.
p) Non utilizzato alcun utensile che richieda l'uso di refrigerante liquido. L'impio di acqua o di altri refrigeranti liquidi cui provocare una scossa elettrica.

4.2 Contraccolpo e relative avventenze di sicurezza:

Il contraccolpo è la reazione improvvisa che si verifica quando l'utensile in rotazione, come un disco di smerigliatura, un platorello o una spazzola metallica, si inceppa o si blocca. Quando l'utensile rimane agganciato o bloccato nel materiale in lavorazione, ciò causa un brusco arresto della rotazione. In questo modo un utensile elettrico privo di controllo subisce una accelerazione contraria al senso di rotazione dell'utensile utilizzato, verso il punto in cui si è verificato il bloccaggio.

Se ad esempio un disco di smerigliatura restaba bloccato o agganciato nel pezzo in lavorazione, è possibile che il bordo del disco stesso - che affonda

nel materiale - resti impigliato e quindi il disco si rompa o provochi un contraccolpo. Il disco di smerigliatura si sposta quando improvisamente verso dell'operaatore o in direzione opposta, a seconda del senso di rotazione del disco al momento dell'inceppamento. In quello contesto èanche possibile che i dischi di smerigliatura si rompano.

I contraccolpi sono la conseguenza di un utilizzato sbagliato oppure erroneo dell'utensile elettrico. Questo inconvenientmente cui è essere evitato con le adeguate misure precauzionali descripte qui di seguito.

a) Afferrare sempre saldamente l'utensile elettrico ed assumere una postura del corpo e delle braccia che permetta di attutire le eventuali forze di contraccolpo. Utilizzato sempre l'impugnatura supplementare, se disponibile, per avere il massimo controlo possibile sulle forze di contraccolpo o sulle forze di reazione alla velocità massima.
L'utilizzatore più dominare le force di contraccolpo e di reazione adottando misure di sicurezza idonee.
b) Non avvincare mai le maniagli utensili in rotazione. In caso di contraccolpo, l'utensile vu venire in contatto con la mano dell'utilizzatore.
c) Tenere il corpo lontano dall'area in cui si può eventualmente spostare l'utensile elettrico in caso di contraccolpo. Il contraccolpo spinge l'utensile elettrico nella direzione opposta al senso di rotazione del disco di smerigliatura nel punto in cui si è bloccato.
d) Lavorare con particolare attenzione vicino ad angoli, spigoli vivi, ecc. Evitare che l'utensile venga sbalzato via dal pezzo in lavorazione e che si blocchi. L'utensile rotante si inclina quando viene a contatto con angoli, spigoli affiliati, o quando viene sbalzato via in seguito a un blocco. Questo provoca una perdita del controllo o un contraccolpo.
e) Non utilizzato lame per seghe a catena o lame dentate. Gli utensili di quello tipo causano spesso un contraccolpo o la perdita di controllo dell'utensile elettrico.

4.3 Avvertenze di sicurezza particolari per la levigatura e la troncatura (alla mola):

a) Utilizzare esclusivamente gli abrasivi omologati per il proprio utensile elettrico ed il carter di protezione previsto per quello tipo di abrasivo. Gli abrasivi non previsti per l'utensile elettrico non possono essere schermati in modo sufficiente e non sono pertanto sicuri.
b) Il carter di protezione deve essere applicato sull'elettroutensile in modo sicuro e va regolato in modo da garantire la massima sicurezza, ossia in modo tale che solo la minima parte possibile dell'abrasivo sua esposta all'utilizzatore. Il carter di protezione contribuisce a proteggere l'utilizzatore da eventuali frammenti, contatti accidentali con l'abrasivo o scintille che potrebbero innescare incendi sugli indumenti.
c) Gli abrasivi devono essere utilizzati escludivamente per le applicazioni

ITALIANOit

raccomandate. Ad esempio: non levigare mai con la superficie laterale di un disco da taglio. I dischi da taglio sono ideati per l'asportazione di materiale per mezzo del bordo del disco. Le forze che agiscono lateralmente su quosti tipi di abrasivo possono provocare la rottura del disco stesso.

d) Utilizzare sempre flange di serraggio non danneggiate, di forme e dimensioni giuste per il disco di smerigliatura scelto. Le flange adatte sorreggono il disco di smerigliatura e riduconoosi al minimo il rischio di una rottra del disco stesso. Le flange per dischi da taglio possono differenziarsi dalle flange per altri dischi di smerigliatura.
e) Non utilizzare dischi di smerigliatura usurati ideati per utensili elettrici più grandi. I dischi di smerigliatura per gli utensili elettrici di dimensioni maggiori non sono adatti al numero di giri più elevato degli utensili più piccoli e possono rompersi.

4.4 Ulteriori particolari avventenze di sicurezza in merito alla troncatura (alla mola):

a) Evitare che il disco da taglio si blocchi, evitare inoltre di esercitare una pressione di appoggio eccessiva. Non eseguire tagli di profondità eccessiva. Un sovraccarico del disco da taglio aumento la sollecitatione del disco stesso e incremente la probabilità che il disco si inclini o si blocchi e di consequencesza aumento la possibilità di un contraccolpo o di una rottrura del disco.
b) Evitare l'area antistante e retrostante il disco da taglio in rotazione. Se l'utilizzatore avvicina il disco da taglio al pezzo in lavorazione allontanandolo da se, in caso di un contraccolpo l'utensile elettrico con il disco rotante verrà indirizzato direttamente verso l'utilizzatore.
c) Se il disco da taglio si blocca o se l'utilizzatore interrompe il lavoro, disattivare l'attezzo e tenerlo fermo finché il disco non si è arrestato completeness. Non tentare mai di estrarre il disco dal taglio che si sta eseguito quando il disco stesso è ancora in movimento. Ciò può causare un contraccolpo. Rilevare ed eliminare la causa del blocco.
d) Non riattivare l'utensile elettrico finché si trova all'interno del pezzo in lavorazione. Prima di proseguire con cautela l'incisione, aspettare che il disco da taglio raggiunga il massimo numero di giri. In caso contrario il disco potrebbe incastrarsi, saltare via dal pezzo in lavorazione o causare un contraccolpo.
e) I pannelli o i pezzi in lavorazione di grande dimensioni devono essere supportati in modo da evitare il rischio di un contraccolpo in caso di blocco del disco da taglio. I pezzi in lavorazione di grande dimensioni possono flettere molto il loro stesso peso. Il pezzo in lavorazione devese essere sorretto da entrambi i lati del disco, sua in prossimità del taglio, sua sui bordi.
f) Prestare particolare attenzione in caso di "tagli a tasca" in pareti esistenti o in altre zone di cui non si conosce la struttura interna. Il disco da taglio immerso nel materiale può causare un

contraccolpo in caso di taglio di tubazioni del gas o dell'acqua, di cavi elettrici o di altri oggetti.

4.5 Avverenze di sicurezza particolari per la levigatura con carta vetrata:

a) Non utilizzato fogli di carta abrasiva sovradimensionati, bensi attenersi alle indicazioni del produttore per quanto riguarda la dimensione dei fogli. Fogli di carta abrasiva che risultano

sporgenti dal platorello possono causare lesions nonché provocare il bloccaggio, lo strappo del foglio stesso o un eventuale contraccolpo.

4.6 Avverenze di sicurezza particolari per le lavorazioni con spazzole metalliche:

a) Tenere in considerazione che la spazzola metallica perde pezzi di filo metallico anche durante il normale utilizzato.Non sovraccaricare i fili metallici esercitando una pressione di appoggio eccessiva. I pezzi di filo metallico che si staccano possono penetrare molto facilementeattraverso i vestiti sottili e/o nella pelle.
b) Se è raccomandato l'uso di un carter di protezione, evitare che il suddetto carter e la spazzola metallica vengano in contatto. Il diametro delle spazzole circolari e delle spazzole a tazza piùurrenta a causa della pressione di appoggio e delle forze centrifughe.

4.7 Ulteriori avvertenze per la sicurezza:

AVVERTENZA - Indossare sempre gli occhiali protettivi.

Utilizzare spessori elastici se vengono forniti con l'abrasivo e qualora si rivelasse necessario.

Rispettore leindicazioni del produttore dell'utensile e degli accessori! Proteggere i dischi dal grasso e dagli urti!

I dischi di smerigliatura devono essere conservati e manipolati con cura secondo le istruzioni del produttore.

Non utilizzare mai mole per troncare per operazioni di sgrosso! Le mole per troncare non possono essere esposte ad alcuna pressione laterale.

Il pezzo in lavorazione dev'essere saldamente appoggiato ed essere fissato in modo da non scivolare, ad es. utilizzato apposti dispositivi di fissaggio. Pezioni in lavorazione di granidi dimensioni devono essere sufficientemente sosteni.

Qualora vengano utilizzati utensili con inserto filettato, l'estremità del mandrino non deve venire in contatto con il fondo del foro dell'utensile da levigatura. Accertarsi che la filettatura dell'utensile sia sufficientemente lunga da poter alloggiare completeness il mandrino. La filettatura dell'utensile deve adattarsi al filetto del mandrino. Per quanto riguarda la lunghezza del mandrino e la filettatura del mandrino vedere pagina 3 ed il capitolo 14. Dati Tecnici.

Durante la lavorazione soprattutto di metalli, è possibile che si depositi 'interno della macchina. Questo più

comportare il convogliamento di energia elettrica nella carcassa della macchina, con il segueventerischio di scossa elettrica. Pertanto è necessario soffiare aria compressa, mediante le feritoie di ventilazione posteriori, regolarmente e in modo completo durante il funzionamento. Per esta operazione, tenere saldamente la macchina.

Si raccomanda di impiegare un impianto di aspirazione stazionario e di attivare preventivamente un interrottore di sicurezza per correnti di guasto (FI). In caso di spegnimento della smerigliatrice angolare per mezzo dell'interruttore di sicurezza FI, controllare e pulire la macchina. Per la pulizia del motore vedere il capitolo 9. Pulizia.

Polveri di materiali come vernici contenti piombo, alcuni tipi di legname, minerali e metalli sono essere dannose per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratoriè dell'utilizzatore oppure delle persone che si trovano nelle vicinanze.

Determine polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contente amianto deve essere lavorato escludivamente da personale specializzato.

• Utilizzate, se possibile, un sistema di aspirazione delle polveri.
• Provvedere ad una buona aerazione delippo di lavoro.
• Si consiglia di indossare una mascherina protettiva con classe di filtraggio P2.

Osservare le(norme in vigore nel Vostro Paese per i materiali da lavorare.

I materiali che durante la lavorazione producono delle polveri o dei vapori nocivi per la salute (come ad es. I'amiano) non devono essere lavorati.

Accertarsi che, in presenza di polvere durante l'esecuzione di lavori, le aperture di ventilazione siano libero. Nel caso in cui sia necessario eliminare la polvere, scollegare in primo luogo l'utensile elettrico alla rete di alimentazione elettrica (utilizzare oggetti non metallici) ed evitare di danneggiare i componenti interni.

Utensili danneggiati, ovalizzati e/o vibranti non devono essere utilizzati.

Evitare di arrecare danno a tubazioni del gas o dell'acqua, linee elettriche e muri portanti (statica).

In caso di utilizzo della macchina all'aperto: attivare preventivamente un interruptore di sicurezza FI con corrente di aperture max. (30 mA) !

Estrarre la spina dalla presa prima di eseguire qualsvoglia intervento di regolazione, modifica o manutenzione della macchina.

Un'impugnatura supplementare eventually danneggiata o logora dev'essere sostituita. Non mettere in funzione la macchina qualora I'impugnatura sia difettosa.

Un carter di protezione danneggiato o logoro dev'essere sostituito. Non mettere in funzione la macchina qualora il carter di protezione sia difettioso.

Questo utensile elettrico non è adatto ad operazioni di lucidatura. Il diritto di garanzia viene meno in caso di utilizzo non conforme dell'attrezzo! Il motore può surriscaldarsi e l'utensile elettrico può venire danneggiato. Per eventuali lavori di lucidatura consigliamo di utilizzato le nostre lucidatrici angolari.

5. Panorama generale

Vedi vagina 2.

1 Archetto per serrare/allentare il dato di serraggio (senza l'ausilio di alcun attrezzo) manualmente
2 Dado di serraggio (senza l'ausilio di alcun attrezzo) *
3 Flangia di supporto
4 Mandrino
5 Pulsante di bloccaggio del mandrino
6 S c o r r e a c c e n s i o n / s p e g n i m e n t o
7 Blocco (per evitare l'avviamento accidentale, all'occorrenza per un funzionamento continuo)*
8 Pulsante interruptatore (accensione/spegnimento) *
9 Impugnatura supplementare
10 Cuffia di protezione
1 Dado di serraggio *
2 Chiave a due fori
13 Vite di serraggio
a seconda della dotazione / non in dotazione

6. Messa in funzione

Prima della messa in funzione verificare che la tensione e la frequenza di alimentazione elettrica disponibili corrispondano ai dati elettrici riportati sulla targhetto di identificazione.

6.1 Montaggio dell'impugnatura supplementare

Lavorare solamente con l'impugnatura supplementare montata (9)! Avvitare a fondo l'impugnatura supplementare sul lato sinistro o destro della macchina.

6.2 Applicazione del carter di protezione

Per motivi di sicurezza, impiegare escludamente carter di protezione adattiagli abrasivi usati! Vedere aniche il capitolo 11. Accessori!

Carter di protezione per levigatura

Specifico per lavorare con dischi da sgrosso, platorelli di levigatura a lamelle, dischi da taglio diamantati.

Vedere pagina 2, illustrazione C.

• Allentare la vite (13). Portare il carte di protezione (10) nella posizioneindicata.
• Ruotare il carter di protezione finché la zona chiusa non risulti rivolta verso l'utilizzatore.
• Serrare la vite (13); in tale fase, la protezione antirotazione dovrà innestare negli incavi.
• Verificare il corretto inserimento in sede: il carter di protezione non dovrà poter ruotare.

ITALIANOit

Utilizzare esclusivamente utensili sopra i quali il carter di protezione sporga di almeno 3,4 mm.

7. Montaggio del disco di smerigliatura

Prima di effettuare qualiasi intervento di modifica: estrarre la spina alla presa. La macchina dev'essere spenta e il mandrino dev'essere fermo.
Per eseguire lavori con i dischi da taglio, per motivi di sicurezza dev'essere utilizzato il carter di protezione per operazioni di troncatura (vedere capitolo 11. Accessori).

7.1 Bloccaggio del mandrino

• Premere (4) il pulsante di arresto del mandrino (5) finché il pulsante di arresto non scatta in posizione producendo un suono udibile.

7.2 Montaggio dei dischi di smerigliatura

Vedere pagina 2, illustrazione A.

• Collocare la flangia di supporto (3) sul mandrino (vedere figura in alto). La posizione sare corretta se, una volta inserita sul mandrino, la flangia non può essere ruotata.
• Collocare il disco di smerigliatura sulla flangia di supporto (3) (vedere figura in alto). Il disco di smerigliatura deve poggiare sulla flangia di supporto in modo uniforme. La flangia di lamiera delle mole per troncare deve poggiare sulla flangia di supporto.

Avverenza: la flangia di supporto (3) è bloccata in modo da non potersi perdere. Rimozione: rimuovere eventualmente con forza.

7.3 Stringere/allentare il dato di serraggio (senza l'ausilio di alcun attrezzo) (in funzione della dotazione)

Stringere il dato di serraggio (senza l'ausilio di alcun attrezzo) (2) escludamente a mano!

Per lavorare, l'archetto (1) dev'essere sempre ripiegato sul dato di serraggio (2).

Stringere il dato di serraggio (senza l'ausilio di alcun attrezzo) (2):

A Se l'utensile montato nella zona di serraggio ha uno spessore superiore a 6mm ,il dato di serraggio (senza I'ausilio di attrezzi) non cui essereutilizzato! Utilizzato quindi il dato di serraggio (11)con la chiave a due fori (12).

• Bloccaggio del mandino (vedere capitolo 7.1).
  -Estrarre l'archetto (1) del dato di serraggio.
• Applicare il dato di serraggio (2) sul mandino (4).
  Vedere figura a pagina 2.
• Con l'archetto stringere (1) il dato di serraggio manualmente ruotando in senso orario.
• Ripiegare nuovamente l'archetto (1)verso il basso.

Allentare il dato di serraggio (senza l'ausilio di alcun attrezzo) (2):

• Bloccaggio del mandino (vedere capitolo 7.1).

• Estrarre l'archetto (1) del dato di serraggio.

• Svitare il dato di serraggio (2) in senso antiorario manualmente.

Avverenza: nel caso di dadi di serraggio particolaremente serrati (2), questi sono essere svitati utilizzandoanche l'apposita chiave a due fori

7.4 Stringere/allentare il dato di serraggio (in funzione della dotazione)

Stringere il dato di serraggio (11):

I 2 lati del dato di serraggio sono diversi. Avvitare il dato di serraggio sul mandrino come spiegato di seguito:

Vedere pagina 2, illustrazione B.

-A) In caso di dischi di smerigliatura sottili: Il collarino del dato di serraggio (11) è rivolto verso l'alto, affinché il disco abrasivo sottile possa essere fissato in modo sicuro.
B) In caso di dischi abrasivi spessi:

Il collarino del dato di serraggio (11) è rivolto.
verso il basso, affinché il dato di serraggio possa
essere inserito in modo sicuro sul mandrino.

• Bloccaggio del mandrino Stringere il dato di serraggio (11) ruotandolo in senso orario con l'apposita chiave a due fori (12).

Allentare il dato di serraggio:

• Bloccaggio del mandrino (vedere capitolo 7.1). Svitare il dato di serraggio (11) ruotandolo in senso antiorario (12) con l'apposita chiave a due fori.

8. Utilizzo

8.1 Attivazione/disattivazione

! Tenere la macchina sempre con entrambe le mani.
Mettere dapprima in funzione la macchina, quando avvincare l'utensile al pezzo in lavorazione.
Evitare che la macchina aspiri ulteriori polveri e trucioli. Accendendo e spegnendo la macchina, tenerla lontana alla polvere residua. Dopo lo spegnimento, riporre la macchina soltanto dopo che il motore si è Completely arrestato.
Evitare l'avviamento accidentale: disinserire sempre la macchina quando la spina viene staccata alla presa oppure se si è verificata un'interruzione di corrente.
A Con il funzionamento continuo, la macchina resta in funzioneanche se viene liberata dallapresa. Pertanto, tenere sempre saldamente l'apparecchio con entrambe le mani afferrandolo per le impugnature previste, assumere una posizione sicura e concentrarsi durante il lavoro.

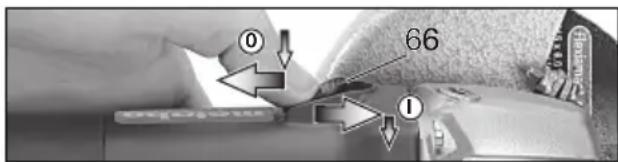

Utensili con interruptore a cursore:

Accensione: spingere in avanti l'interruttore a cursore (6). Per accenderlo a regime continuativo, premerlo poi in basso fino all'innesto in posizione. Spegnimento: premere sull'estremita posteriori dell'interruttore a cursore (6) e rilasciare.

Utensili con interrettore di sicurezza (con funzione "uomo morto"):

Accensione temporanea:

Accensione: Premere il blocco (7) e

successivement premere il pulsante interrupttre (8).Rilasciare il blocco (7).

Spegnimento: Rilasciare il pulsante interrutture (8).

Accensione continua (in funzione della dotazione):

Accensione: Premere il blocco (7) e tenerlo premuto. Premere il pulsante interrottore (8) e tenerlo premuto. L'utensile ora è accesso. Ora premere un'altra volta il blocco (7) per bloccare il pulsante interrottore (8) (accensione continua).

Spegnimento: Premere il pulsante interrottore (8) e rilasciare.

8.2 Avvertenze per il lavoro

Levigatura:

Esercitare con la macchina una pressione uniforme e spostarsi avanti e indietro sulla superficie in modo che l'utensile montato non si surriscaldiccessivamente.

Sgrossatura: per ottener un buon risultato lavorare con un angolo di incidenza di 30^ - 40^

Troncatura:

Durante i lavori di troncatura lavorare sempre a rotazione invertita (vedere figura). In caso contrario sussiste il pericolò che la macchina possa fuoriuscire in modo incontrato dal

taglio che si sta esuguendo. Procedere con un avanzamento regolare, adeguato al materiale in lavorazione. Non angolare il disco, non esercitare pressione, non oscillare.

Esercitare con la macchina una pressione uniforme e spostarsi avanti e indietro sulla superficie in modo che l'utensile montato non si surriscaldiccessivamente.

Lavorare con le spazzole metalliche:

Eserciture con la macchina una pressione uniforme.

9. Pulizia

Pulizia del motore: soffiare aria compressa - regolarmente, frequentlye ed accuratamente -

attraverso le feritoie di ventilazione posteriori. Per questa operazione, tenere saldamente la macchina.

10. Eliminazione dei guasti (WE 1450)

Protezione contro il riavviamento: l'utensile non entra in funzione. La protezione contro il riavviamento dell'utensile è scattata. Se la spina viene inserta con l'utensile acceso o viene ripristinata la corrente dopo un'interruzione, l'utensile non si riavvia. Spagnere e riaccendere l'utensile.

11. Accessori

Utilizzare esclusivamente accessori originali Metabo. Vedere pagina 4.

Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti Istruzioni per l'uso.

A Carterdiprotezione perl

Specifica per lavorare con dischi da taglio, dischi da taglio diamantati.

Applicazione come descripto per "Carter di protezione per la levigatura" (capitolo 6.2).

B Protezione per le mani per levigare con carta vetrata, lavorare con spazzole metalliche

Specifica per lavorare con platorello di supporto, platorello di levigatura, spazzole metalliche.

Applicare la protezione per le mani sotto l'impugnatura supplementare laterale.

C Dado di serraggio (11)

D Dado di serraggio (senza l'ausilio di alcun attrezzo) (2)

Il programma completo degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo accessori.

12. Riparazione

Le eventuali riparazioni degli utensili elettrici devono essere eseguite esclusivamente da tecnici / elettriciisti specializzati!

Nel caso di eletttroutensili Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il site www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.

13. Tutela dell'ambiente

La polvere prodotta durante le lavorazioni cui contenere sostanze nocive: non gettare tali sostanze nei rifiuti generici, bensi procedere ad uno smaltimento conforme ricorrendo ad un punto di raccolta per rifiuti speciali.

ITALIANOit

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al riciclaggio di utensili fuori servizio, confezioni ed accessori.

Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la Direttiva europea 2002/96/CE sugli utensili

elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatible.

14. Dati tecnici

Spiegazioni dei dati riportati a pag. 3. Ci riserviamo il diritto di effettuare modifiche per conformarci allo stato della tecnia.

D_max =diametro max. dell'utensile

max max. spessore consentito dell'utensile t_max,1 = max nella zona di serraggio in caso di utilizzo del dato di serraggio (11)

t_max,3 = . spessore consentito dell'utensile

M =Filettatura del mandrino

I = Lunghezza del mandrino

n =Numero di giri a vuoto (Numero massimo di giri)

P1 =Assorbimento di potenza nominale

P2 =Potenza erogata

m = Peso alla cavo di alimentazione

Valori rilevati secondo EN 60745.

Utensile in classe di protezione II

Corrente alternata

I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispetti standardisi).

Valori di emissione

Tali valori consentono di stimare le emissioni dell'eletttroutensile e di raffrontarle con altri eletttroutsili. In base alle condizioni d'impiego, allo stato dell'eletttroutensile o degli accessori, il carico effettivo potra risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunistamente adattati, stabilire misure di sicurezza per l'utilizzatore, ad es. di carattere organizzato.

Valore totale di vibrazione (somma vettoriale delle tre direzioni), rilevato secondo la norma EN 60745:

a_h,AG = Valore delle emissioni vibrazioni (levigatura superficieale)

ah, DS =Valore delle emissioni vibrazioni (levigatura con platorello)

K_h,AG/DS = Incertezza (vibrazioni)

Livello sonoro classe A tipico:

LpA =livello di pressione acustica

LWA =livello di potenza sonora

K_DA K_WA = grado d'incertezza

Indossare protezioni acustiche!

Manual original

M = Rosca del husillo

C Porca de aperto (11)

D Porca de aperto (sem o uso de ferramentas) (2)

P1 =nimellisottoteho

P2 =antoteho
