GEBRUIKSAANWIJZING 1967520 MAKITA

Original Instruction Manual
Instructions d'emploi d'origine
Original betriebsanleitung
Manuale di istruzioni originale
Originele gebruiksaanwijzing
Instrucciones de manejo original
Instruções deServiço original
Original brugsanvisining
Протutoуххерiodio obnyiw
Original Kullanim Kilavuzu

WARNING:

Lees voor gebruik deze gebruiksaanwijzing en de gebruiksaanwijzing van het aandrijsystem aanachtig door. Het Niet volgen van de waarschuwingen en instructies kan leiden tot ernstig of fataal letsel.

ADVERTENCIA:

(Originele instructies)

Inhoud

Pagina

Inhoud 31
Voorwoord 31
Symbolen 31
Goedgekeurd aandrijfsysteme 32
Beschrijving van de onderdelen 32
Veiligheidsvoorzorgsmaatregelen 32
Bevestigen en instellen 34
Bediening 35
Inspectie en onderhoud 35
Opslag 36
Onderhoudsschema 37
Problemen oplossen 37
Technische gegevens 37
EU-verklaring van conformiteit 38

Voorwoord

Hartelijk dank voor uw aankoop van dit grasrandsnijhulpstuk van Makita. Dit hulpstuk is bedoeld om te worden bevestigd aan het aandrijfsysteme van Makita dat in deze gebruiksaanwijzing worden genoemd.

Lees voor gebruik deze gebruiksaanwijzing en de gebruiksaanwijzing van uw aandrijsysteme aanachtig door. Hierdoor bent u in staat de best mogelijk resultaten te behalen die het grasrandsnijhulpstuk van Makita u kan bieden.

Symbolen

Hieronder staan de symbolen die op het hulpstuk en in deze gebruksaanwijzing worden gebruikt. U dient de betekenis ervan te kennen.

Besteed bijzondere zorg en aandacht.

Lees de gebruiksaanwijzing.

Houd mensen weg van het werkgebied

Draag oog- en gehoorbescherming.

Draag veiligheidshandschoenen.

Draag stevige schoenen met antislipzolen.
Veiligheidsschoenen met stalen neuzen worden aanbevolen.

Verboden!

EHBO

Goedgekeurd aandrijfsysteme

Dit hulpstuk is alleen goedgekeurd voor gebruik met het volgende aandrijfsystem:

EX2650LH Multifunctioneel aandrijfsysteme BUX360, BUX361, BUX362, UX360D, UX361D, UX362D, DUX60, DUX18, UX01G

Multifunctioneel accuaandrijfsystem

WAARSCHUWING:

Gebruik het hulpstuk nooit met een Niet-goedgekeurd aanrijfsystem. Een Niet-goedgekeurde combinatie van hulpstuk en aanrijfsystem kan tot ernst letsel leiden.

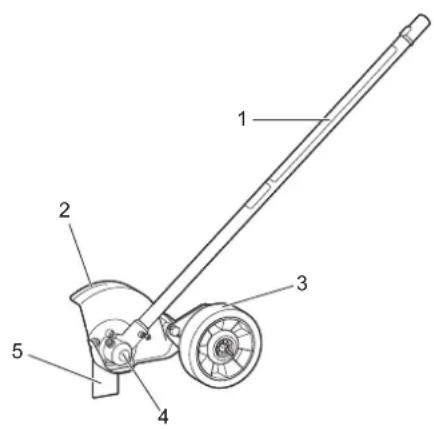

Beschrijving van de onderdelen

De onderstaande nummers verwijzenaar de afbeelding.

1. As
2. Snijbladhuis
   3.Wiel
3. Tandwielhuis
4. Snijblad

Veiligheidsvoorzorgsmaatregelen

WAARSCHUWING:

Lees alle verligheidswaarschuwingen en alle instructies in deze gebruiksaanwijzing en in de gebruiksaaanwijzing van het aandrijfsystem. Het Niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

De termen "grasrandsnijder" en "gereedschap" in de waarschuwingen en voorzorgsmaatregelen verwijden maar de combinatie van het hulpstuk en het aandrijsysteme. De term "motor" in de waarschuwingen en voorzorgsmaatregelen verwijst maar de benzinemotor of elektromotor van het aandrijsysteme.

Gebruiksdoeleinden

• Dit gereedschap is uitsluitend bedoeld voor het snijden van grasranden in combinatie met een goedgekeurd aandrijsysteme. Gebruik het hulpstuk nooit voor enig andere doel. Misbruik van het hulpstuk kan leiden tot ernstig letsel.

Algemene voorzorgsmaatregelen

• Alvorens het gereedschap te starten, leest u deze gebruiksaanwijzing en de gebruiksaanwijzing van het aandrijsystem om ubekend te make n met de juiste manier van omgaan met het gereedschap.
• Leen het hulpstuk Niet UIT aan een persoon met onvoldoende ervaring met of kennis van het omgaan met het gereedschap.

• Wanner u het hulpstuk uitleent, geeft u altijd deze gebruiksaanwijzing erbij.

• Sta Niet toe dat kinderen ofjonge mensen diejonger zich dan 18一年多 het gereedschap gelebruiken. Houd hem uit de buurt van het gereedschap.

• Hanteer het gereedschap met de hoogstmögelijke zorg en aandacht.
• Gebruik het gereedschap nooit na het gebruik van alcohol of drugs, of wanner u zich moe of ziek voelt.
  Denk eraan dat de gebruiker aansprakelijk is voor ongevallen en onvooriene gebeurtenissen die personen of hun eigendommen können overkomen.
  Probeer nooit het hulpstuk te wijzigen.
• Houd u aan de regelgeving Zoals die in uw land geldt voor het hanteren van het gereedschap.

Persoonlijke-veiligheidsuitrusting

• Draag een veiligheidshelm, veiligheidsbril en veiligheidshandschoenen om uzelf te beschemen gegen rondvliegend afval en vallende voorwerpen.

• Draag gehoorbescherming, zoals oorbeschemers, om gohoorschade te voorkomen.
• Draag geschikte kleding en schoenen waarmee veilig kan worden gewerkt, zoals een werkoverall en stevige schoenen met antislipzolen. Draag geen losse kleding of sieraden. Loshangende kleding, sieraden en langhaar hunnen verstrikt raken in bewegende delen.
• Trek veiligheidshandschoenen aan voordat u het snijblad aanraakt. Een snijblad kan flinke snijwonden veroorzaken in blote handen.

Veiligheid op de werkplek

• Bedien het gereedschap alleen bij goed zich en daglicht. Bedien het gereedschap Niet in het donker of in mist.
• Start en bedien de motor alleen buitenshuis op een goed geventileerde plaat. Gebruik in een gesloten ruimte of op een slecht geventileerde plaatscan leiden tot de dood als gevolg van verstikking of koolmonoxidevergiftingig.
• Tijdens gebruik mag u nooit op een instabiele of gladde ondergrond of op een steile helling staan. Let in de winter op ijns en sneeuw, en zorg er allijd voor dat u stevig staat.
• Houdijdens gelebruk omstanders en dieren ten minste 15 meteruit de buurt van het gereedschap. Zet de motor uit zodra iemanddichterbij komt.
• Onderzoek het werkgebied op stenen andere massieve voorwerpen voordat u met de werkzaamheden begint. Deze kuren worden opgeworpen of terugslag veroorzaken en leden tot ernstig letsel en/of materiele schade.
  WAARSCHUWING: Het gebruik van dit gereedschap kan stof opwerpen waarin chemische bestanddelen hunnen zitten die ziekten aan de luchtwegen of andere ziekten hunnenveroorzaken.

Enkele voorbeelden van deze chemische bestanddelen zijn verbindingen die gezonden worden in pesticiden, insecticiden, meststoffen en herbiciden. Uw risico van deze bloatstellingen varieert en hangt af van hoe vaak u dit soort bewerkingen uitvoert. Om bloatsteling aan这点 chemische bestanddelen te verminderen:要去en de werkzaamheden uitgevoerd worden in een goed geventileerde werkomgeveing en gebruikmakend van goedgekeurde veiligheidsmiddelen, zoals stofmaskers die ontworpen zijn om microscopischkleine deeltjes te filteren.

In gebruik nemen

• Alvorens het gereedschap te monteren of af te stellen, zet u de motor uit en trekt u de bougiekap eraf of verwijdert u de accu.
• Trek veiligheidshandschoenen aan voordat u het snijblad hanteert.
• Voordat u de motor start, inspecteert u het gereedschap op beschadigingen, losebouten/moeren en verkeerde montage. Als het snijblad verbogen deschadigd is, verrangt u hem. Controleer of alle bedieningshendels en -schakelaars gemakkelijk konnen worden bediend. Maak de handgrepen schoen en droog.
  Probeer nooit de motor te starten als het gereedschap beschadigd is of nog nicht volledig gemonteerd is. Als u zich hier nietaan houdt, kan ernstig letsel ontstaan.
• Stel het schouderdraagstel en de handgreep af op de lichaamsgrootte van de gebruiker.

De motor starten

• Trek de personlijke veiligheidsuitrusting aan voordat u de motor start.
• Start de motor op ten minste 3 meter afstand van deplaats waar u brandstof hebt bijgevuld.
• Voordat u de motor start contrôleert u of zich geen Personen of dieren binnen het werkgebied bevinden.
• Wanner u de motor start of een accu aanbrengt, controleert u dat het snijgarnituur uw lichaam en andere voorwerpen, zaals de grond, nicht raakt. Het kan bij het starten gaan draaien en persoonlijk letsel, schade aan het gereedschap en/of materiele schade veroorzaken.

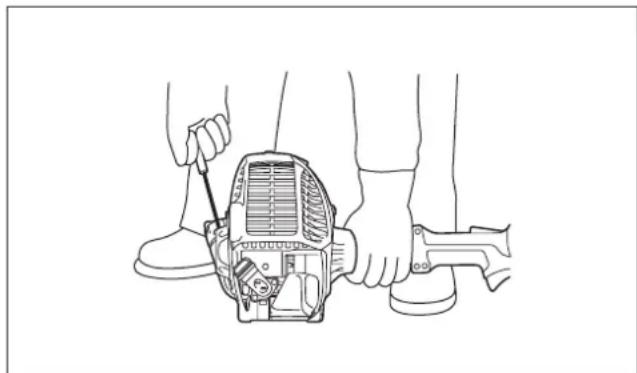

  Zet het gereedschap op een stevige plaat op de grond. Zorg ervoor dat u een goede balans hebt en dat u stevig staat.
• Houd het aandrijsysteme met uw linkerhand stevig gegen de grond gedrukt en trek aan de trekstarthandgreep. Ga nooit op de aandrijfas van het aandrijsysteme staan.

• Raadpleeg de gebruiksaanwijzing van het aandrijfsystem voor het starten van de motor.
• Als het snijgarnituur bij stationair toerental ronddraaien, zet u de motor uit en verlaagt u het stationair toerental.

Bediening

In geval van nood zet u de motor onmiddelijkuit.
- Als uijdens gebruik een ongebruikelijke situatie opmerkt (bijv. geluid, trillingen),zet u de motor uit.Gebruik het gereedschap nieteer todtat de oorzaak is opgespoord en verholpen.
- Het snijgarnituur blijf gedurende een korte tijd doordraaien nadat de gashendel van de motor is losgelaten. Raak het snijgarnituur Niet onmiddelijk aan.
- Terwijl de motor slechts stationair loopt, maakt u het gereedschap vast aan het schouderdraagstel.
- Gebruikijdens het werk het schouderdraagstel. Houd het gereedschap stevig gegen uw rechterzij.

• Houd de voorhandgreep met uw linkerhand vast, en houd dechterhandgreep met uwrechtterhand vast, ongeacht of u links-ofrechtshandig bent. Vouw uw vingers en duimen om de handgrepen.
• Probeer nooit het gereedschap met een hand te bedieren. Als u de contrôle over het gereedschap verliest, kan dat leiden tot ernstig of fataal letsel. Om de kans op verwonding te verkleinen, houdt u uw handen en voeten uit de buurt van het snijgarnituur.
• Reik Niet te ver. Zorg altiijd voor een stevige stand en goede lichaamsbalans. Kijk uit voor verborgen obstakels, zoals boomstromken, boomwortels en greppels, om te voorkomen dat u valt.
• Werk nooit op een ladder of in een boom om te voorkomen dat u de contrôle over het gereedschap verliest.
• Nadat gegen het gereedschap is gestoten of het is gevallen, contrôleert u de conditie van het gereedschap voordat u de werkzaamheden hervat. Controller het brandstofsysteme om brandstofflekkage, en de bedieningselementen en veiligheidsvoorzieningen op een juiste werking. Als enige beschadiging zichtaar is of u twijfelt, vraagt u een erkend Makita-servicecentrum om inspectie en reparatie.
• Raak het tandwiehluis Niet aan. Het tandwiehluis wordenijdens gebruik erg warm.
• Neem een pauze om te voorkomen dat u door vermoeidheid de controle over het gereedschap verliest. Wij adviseren u ieder uu 10 tot 20 minuten te rusten.
• Wonneer u het gereedschap achefterlaat, al is het maar even, zet u.altijd de motoruit of verwijdert u de accu. Een onbeheerd gereedschap met een draaiende motor kan door onbevoegden worden gezruikt en tot een ernstig onceval leiden.
• Raadpleeg de gebruiksaanwijzing van het aandrijsysteme voor het juiste gebruik van de gashendel en vergrendelingsknop.
• Leg tijdens of na gebruik het warme gereedschap Niet op droog gras of brandbare materialen.
• Als gras of takkenbekneld raken:tussen het snijgarnituur en de beschemkap, zet u altijd de motoruit en trekt u de bougiekap eraf of verwijdert u de accu voordat u ze verwijdert. Anders kan door onbedoeld draaien van het snijblad ernstig letsel ontstaan.
• Als het snijgarnituur stenen of andere harde voorwerpen raakt,要去 u de motor onmiddelijk uitschakelen en het snijgarnituur controlichen.
• Controller het snijgarnituurijdens bedrijf veelvuldig op barsten of beschadigingen. Voordat uinspecteert, zet u de motor uit en wacht u tot het snijgarnituur volledig tot stilstand is gekommen. Vervang een beschadigd snijgarnituur onmiddelijk, ook wanneer het slechts oppervlakkige barsten vertoont.
  Werk nooit boven heuphoogte.
• Nadat u de aan-uitschakelaar hebt ingeknepen, wacht u tot het snijgarnituur een constant toerental heeft bereikt alvorens het maaien te starten.
  Zorg er op een helling.altijd voor dat u stevig staat.
• Loop rustig, nooit te snel.
• Pas goed op als uachtenuit loopt of de grasrandsnijder maar u toet trekt.
• Controller of het snijblad stilstaat voordat u een oppervlak oversteekt waar geen gras groeit, en bij het vervoeren van de grasrandsnijder maar en van een te maaien gedeelte.
• Zet de motor uit elke keer wanner u de grasrandsnijder awhile.

Snijgarnituren

• Gebruik nooit verkeerde snijbladen, waaronder metalen meerdelige kettingen en vlegelmessen. Dit kan leiden tot ernstig letsel.
• Gebruik alkijd de beschermkap van het snijgarnituur die geschikt is voor het snijgarnituur dat u gezruikt.

Trillingen

• Personen met een slechte bloedsomloop die worden blootgesteld aan sterke trillingen, hunnen verwondingen aan bloedvaten of het zenuwstelsel oplopen. Trillingen hunnen de volgende symptomenveroorzaken in de vingers, handen of polsen: "slapen" (ongevoeligheid), tintelingen, pijn, stekend gevoel, veranderen van huidskleur of van de huid. Als een van deze symptomen zich voordoet, raadpleegt u een dokter!
• Om de kans op deze "witte-vingerziekte" te verkleinen, houdt u uw handen warm tijdens het werk en onderhoudt u het gereedschap en de accessoires goed.

Vervoeren

• Alvorens het gereedschap te vervoeren, zet u de motor uit en trekt u de bougiekap eraf of verwijdert u de accu. Verwijder het snijgamituur.
• Wanner u het gereedschap vervoert, draagt u het horizontaal door de aandrijfas vast te pakken. Houd de hete uitlaatdemper uit de buurt van uw lichaam.
• Wanner u het gereedschap in een voertuig vervoert, zet u het goed vast om te voorkomen dat het omvalt. Als u dat Niet doet, kan brandstof gemorst worden en kan het gereedschap en andere bagage beschadigd worden.

Onderhoud

• Laat uw gereedschap onderhonden door ons erkende servicecentrum dat alltijd uitsluiend gebruikmaakt van originele verrangingsonderdelen. Onjuiste reparatie en slecht onderhoud kan de levensduur van het gereedschap verkorten en de kans op oncevallen vergroten.
• Voordat u enige onderhouds-, reparatie- of schoonmaakwerkzaamheden uitvoert aan het gereedschap, zet u altijd de motor uit en trekt u de bougiekap eraf of verwijdert u de accu. Wacht totdat de motor is afgekoeld.
• Om de kans op brand te verkleinen, mag u nooit onderhouds- of reparatiewerkzaamheden uitvoeren in de buurt van een vuur.
• Draag alsstijd veilighheidshandschoenen wonneer u het snijblad hanteert.
• Verwijder algtd stof en vuil vanaf het gereedschap. Gebruik voor dit doel nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, cervormen of barsten van de kunststofdelen.
• Draai na gelebruik alle bouten en moeren vast, uit gezonderd de stelschroeven van de carburateur.
• Probeer geen onderhoud of reparatie uit te voeren die nicht in deze gebruiksaanwijzing of de gebruiksaanwijzing van het aandrijsysteme worden beschreiben. Vraag een erkend Makita-servicecentrum om dergelijkke werkzaamheden uit te voeren.
• Gebruik alktiid uitsluitend originele verrangingsonderdelen en accessoires van Makita. Als u onderdelen of accessoire van derden gebruikt, kan het gereedschap defect raken, eigendommen worden beschadigd en/of ernstig letsel wordenveroorzaakt.
• Verzoek regelmatig een erkend Makita-servicecentrum om het gereedschap te inspecteren en onderhonden.

Opslag

• Alvorens het gereedschap op te slaan, voert u alle reinigingsen onderhoudswerkzaamheden uit. Trek de bougiekap eraf of verwijder de accu. Tap de brandstof af nadat de motor afgekoeld is. Verwijder het snijgarnituur.
• Als de brandstoffank要去 worden geleegd, doe t u dit in de open lucht.
• Berg het gereedschap op een droge en hoge of afgeslotenplaats op, buiten bereik van kinderen.
• Laat het gereedschap nooit ergens tegenaan leunen, zoals tegen een muur. Anders kan deze plotseling omvallen en letseveroorzaken.

EHBO

orgat er altijd een EHBO-doos in de buurt is. Vervang onmiddelijk elk item dat ut de EHBO-doos is genomen.

• Geef de volgende informatatie wanner u om hulp vraagt:

• Plaats van het onceval

• Beschrijving van het ongeval
  Aantal gewonden
  Aard van de verwondingen
  -Uw naam

Bevestigen en instellen

WAARSCHUWING:

• Alvorens het gereedschap te monteren of af te stellen, zet u de motor uit en trekt u de bougiekap eraf of verwijdert u de accu. Als u dat Niet doet, kan het snijgarnituur of andere onderdelen gaan ronddraaien en ernstig letsel veroorzaken.
• Trek verilgheidshandschoenen aan voordat u het snijblad hanteert. Tijdens het monteren of afstellen konnen uw vingers het snijblad raken waardoor ernstig letsel kan wordenveroorzaakt.
• Leg het gereedschap algijd op de grond wanner u het monteert of instelt. Als u het gereedschap monteert of instelt verwijl hetrechtop staat, kan ernstig letsel worden veroorzaakt.
• Volg de waarschuwingen en veiligheidsvoorzorgsmaatregelen in het hoofdstuk "Veiligheidsvoorzorgsmaatregelen" op en raadpleeg de gebruiksaanwijing van het aandrijsystem.

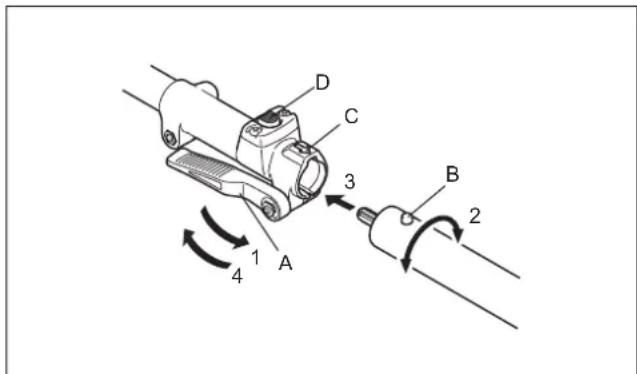

Het hulpstuk aan een aandrijfsystem bevestigen

Om het hulpstuk aan een aandrijfsystem te bevestigen, volgt u de onderstaande stappen.

1. Zorg ervoor dat de vergrendelhendel (A) Niet omlaag staat.
2. Lijn de pen (B)uit met de pijlmarkering (C).
3. Steek de as van het hulpstuk in de aandrijfas van het aandrijsysteme tot de ontgrendelknop (D) omhoog komt.
4. Zet de vergrendelhendel (A) stevig omlaag, zoals afgebeeld. Om het hulpstuk te verwijderen, zet u de vergrendelhendel omhoog, drukt u de vergrendelknop in en trekt u de as eruit.

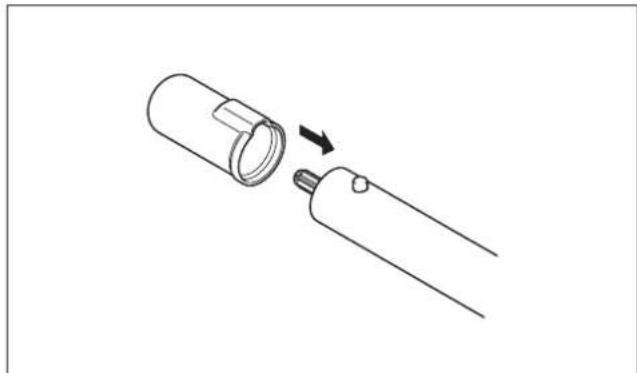

KENNISGEVING: Zet de vergrendelhendel (A) Niet omlaag zonder dat de as van het hulpstuk erin is gestoken. Als u dit doeit, kan de vergrendelhendel de ingang voor de aandrijfas te ver dichtknijpen en beschadigen.

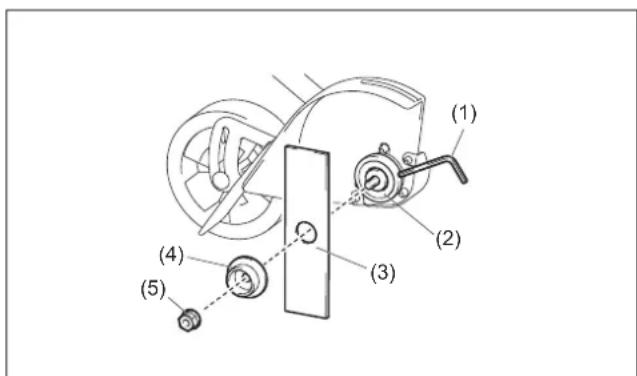

Het snijblad aanbrengen en verwijderen

1. Draai de ontvangerring (2) zodat het gat in de ontvangerring isuitgelijnd met het gat in het tandwiehuis.
2. Steek de inbussleutel (1) door het gat. Zorg ervoor dat de ontvangerring Niet draait.
3. Houd de inbussleutel vast en draai de moer (5) rechtsom met behulp van een dopsleutel.
4. Verwijder de moer en de klembus (4).
5. Plaats het snijblad (3).
6. Zet de klembus en de moer terug.
7. Houd de inbussleutel vast, draai de moer linksom om het snijblad vast te zetten.

Om het snijblad te verwijderen, voert u de bovenstaande stappen in omgekeerde volgordeuit.

OPMERKING: De bevestigingsmoer van het snijblad (met veerring) verslijt na verloop vanijd. Als u slijtage of verrorming van de moer opmerkt, moet u deze verrangen.

Bediening

WAARSCHUWING:

• Als het snijgarnituur bij stationair toenental ronddraait, verlaagt u het stationair toenental. Anders komt het snijgarnituur Niet tot stilstand wanner de gashendel worden losgelaten, waardoor ernstig letsel kan wordenveroorzaakt.
• Volg de waarschuwingen en veiligheidsvoorzorgsmaatregelen in het hoofdstuk "Veiligheidsvoorzorgsmaatregelen" op en raadpleeg de gebruiksaanwijzing van het aandrijfsystem.

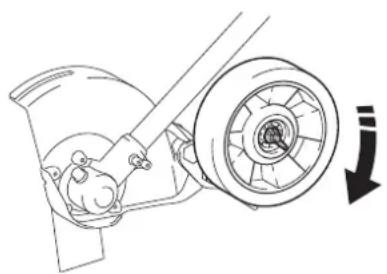

De snijbladdiepte instellen

Draai de moer op de wielas los.
- Verplaats het wiel en stel de hoogte af overeenkomstig de werkzaamheden, en draaiervoivgens de moer weeer vast.

Tips voor bediening

• Alvorens de grasranden te snijden, giet u er water op om de grond zicht te make n en het snijden van de grasranden te vergemakkelijknen.
• Alvorens de grasranden te snijden, contrôleert u het werkgebied en verwijdert u alle obstakels die geraakt en weggeworpen können worden.
• Probeer de grasranden regelmatig te snijden om het gemakkelijkker te makeen een strakte grasrand te houden, en om te voorkomen dat u vaker dan een keer erlangs moet om de grasrand eraf te snijden.

OPMERKING:

De snijbladdiepte moet möglichk worden versteld, afhankelijk van het hoogteverschil:tussen deverharding en de bovenkant van het gras.

• Stel de diepte waarmee het snijblad in de grond snijdt in om een gave snede tussen de verharding en het gazon te krijgen bij een minimale snijbladdiepte, waar bij het snijblad doorgaans de grond 13mm diep binnendringt.

Inspectie en onderhoud

WAARSCHUWING:

• Alvorens het gereedschap te inspecteren of onderhonden, zet u de motor uit en trekt u de bougiekap eraf of verwijdert u de accu. Als u dat Niet doet, kan het snijgarnituur of andere onderdelen gaan ronddraaien en ernstig letsel veroorzaken.
• Leg het gereedschap algijd op de grond wanner u het inspecteert of onderhoudt. Als u het gereedschap monteert of instelt verwijl hetrechtop staat, kan ernstig letsel worden veroorzaakt.
• Volg de waarschuwingen en veiligheidsvoorzorgsmaatregelen in het hoofdstuk "Veiligheidsvoorzorgsmaatregelen" op en raadpleeg de gebruiksaanwijing van het aandrijsystem.

Het snijgarnituur slijpen

WAARSCHUWING:

Sijp een snijblad Niet zich. Door handmatig slijpen kan een snijblad ongebalanceerd worden, waardoor trillingen können ontstaan en het gereedschap kan worden beschadigd.

Vraag een erkend Makita-servicecentrum om een bot snijblad te slijpen en balanceren.

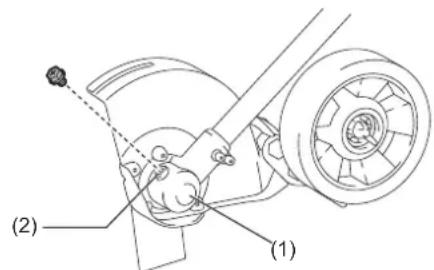

Bewegende delen smeren

KENNISGEVING: Houdt u aan de opgegeven freiagentie en hoeveelheid vet. Als u dat Niet doet, kuren door onvoldoende smering de bewegende delen worden beschadigd.

Tandwielhuis:

Breng elke 30 bedrijfsuren smeervet (Shell Alvania 2 of glikkaardig) aan in het tandwielhuis (1) via de smeeropening (2). (Origineel Makita-smeervet kan worden aangeschaft bij uwplaatselijkke Makita-dealer.)

Aandrijfas:

Breng iedere 30 bedrijfsuren vet (Shell Alvania 2 of gelijkwaardig) aan.

Algehele inspectie

• Draai losse bouten, moeren en schroeven vast.
• Controller op beschadigde onderdelen. Vraag een een erkend Makita-servicecentrum om ze te verrangen.

Opslag

WAARSCHUWING:

Volg de waarschuwingen en veiligheidsvoorzorgsmaatregelen in het hoofdstuk "Veiligheidsvoorzorgsmaatregelen" op en raadpleeg de gebruiksaanwijzing van het aandrijfsystem.

Als de grasrandsnijhulpstuk los van het aandrijsystemm worden opgeborgen, brengt u de dop aan op het uiteinde van de as.

Onderhoudsschema

Frequentie		Vóor gebruik	Dagelijks (10 uur)	30 uur	Indlen nodig	Betreffende网页a
Hele gereedschap Visuel inspekter en op beschadigde onderdelen	Og					35
Alle bevestigingsboute n en-moeren	Vastdraaien	Og				35
Tandwielhuis Smeren				Og		35
Aandrijfas Smeren				Og		35
Snijblad	Visuel inspecteren op beschadigingen	Og	Og			35
Aandrijfsystem Raadpleeg de gebruiksaanwijzing van het aandrijfsysteme

Problemen oplossen

Probleem Waarschijnlijke	orzaak Oplossing
De motor start nicht. Raadpleeg de gebruiksaan	wijzing van het aandrijsystemm.
De motor stopt korteijd na het starten.
Het maximumtoerental is begrensd.
Het snijgarnituur draaat nicht. →Zet de motor onmiddelijk uit!	Het snijblad is nicht stevig bevestigd. Zet het snij	blad stevig vast.
	Een twijg zit klemussen het snijblad en de beschemkap.	Verwijder het vremeinde voorwerp.
	De aandrijving werkdt Niet goed. Vraag een erke	nd Makita-servicecentrum om het te inspecteren en repareren.
Het gereedschap tritt abnormaal sterk. →Zet de motor onmiddelijk uit!	Het snijblad is verbogen, versleten of gebroken.	Vervang het snijblad door een neue.
	Het snijblad is Niet stevig bevestigd. Zet het snij	blad stevig vast.
	Het snijblad is Niet geplaatst op de ontvangerring.	Monteer het snijblad goed.
	De aandrijving werkdt Niet goed. Vraag een erke	nd Makita-servicecentrum om het te inspecteren en repareren.
Het snijgarnituur stoct nicht. →Zet de motor onmiddelijk uit!	Het aandrijsystemm werkdt Niet goed. Raadpleeg	de gebruiksaanwijzing van het aandrijsystemm.

Technische gegevens

Model EE400MP
Afmetingen (I x b x h) mm 878 x 131 x 291
Nettogewicht (exclusief beschemkap en snijblad) kg	2,4
Diameter van snijblad mm	203
Overbrengingsverhouding van tandwielen	14/29

EU-verklaring van conformiteit

Wij als de fabrikanten Makita Europe N.V.

Bedrijfsadres Jan-Baptist Vinkstraat 2

3070 Kortenberg

BELGIÉ

Stellen Kazuhisa Makino aan om het technische bestand samen te stellen en verklaren onder eigenverantwoordelijkheid dat het/de

product(en);

Aanduiding. Grasrandsnijhulpstuk

Aanduiding van type(n). EE400MP

Voldoet aan de relevante voorwaarden van 2006/42/EG

en voldoet tevens aan alle relevante voorwaarden van de volgende EG/EU-richtlijnen: 2000/14/EG

en+zijn gefabricieerd in overeenstemming met de volgende geharmoniseerde normen: ISO 11789:1999

Plaats en datum van verklaring: Kortenberg, Belgie, 28-6-2023

Verantwoordelijke persoon: Kazuhisa Makino
