Vorwort

Herzlichen Glückwunsch, dass Sie sich für den Kauf eines Kantenschneider-Vorsatzes von Makita entschieden haben. Diese Vorsatz ist für die Montage auf den in dieser Betriebsanleitung erwahnten Antrieb von Makita vorgesehen.

Lesen Sie vor Verwendung dieser Broschüre und die Betriebsanleitung des Antriebs. So können Sie die bestmöglichen Ergebnisse mit ihrem Kantenschneider-Vorsatz von Makita erzielen.

Symbole

Die folgenden Symbole werden auf dem Vorsatz und in thisem Handbuch verwendet. Es ist wichtig, dass Sie die Bedeutung dieser Symbole kennen.

Seien Sie verbesserten vorsichtig.

Lesen Sie die Betriebsanleitung.

Im Arbeitsbereich dürfen sich keine anderen Personen aufhalten!

Tragen Sie Augen- und Gehorschutz!

Tragen Sie Schutzhandschuhe.

Tragen Sie festes Schuhwerk mit rutschfosten Sohlen. Empfohlen werden Arbeitssschutzschuhe mit Stahlkappen.

Verboten!

ErsteHilfe

Zugelassener Antrieb

Dieser Vorsatz ist nur für die Verwendung mit folgenden Antrieb zugelassen:

EX2650LH Multifunktions-Antrieb

Multifunktions-Antrieb

WARNING:

Verwenden Sie diesen Vorsatz niemals mit einem nicht dafür zugelassenen Antrieb. Eine nicht genehmigte Kombination kann zu schweren Verletzungen führen.

Beschreibung der Teile

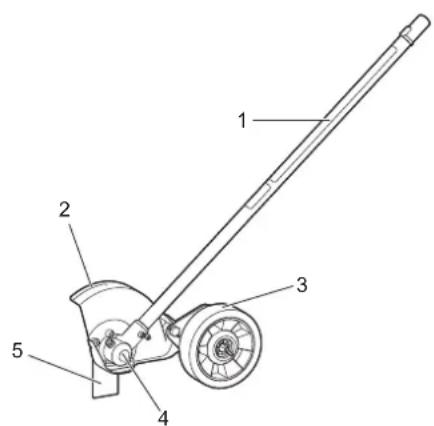

Die Zahlen entsprechen der Abbildung.

1. Welle

2. Schneidblattgehäuse

3. Scheibe
4. Getriebegehause
5. Schneidblatt

Arbeitsschutz

WARNING:

Lesen Sie alle Sicherheitshinweise und Anleitungen in dieser Broschüre und in der Betriebsanleitung des Antriebs. Wenn die aufgeführten Warnhinweise und Anweisungen nicht beachtet werden, besteht die Gefahr eines Stromschlags, Brands und/oder die Gefahr schwerer Verletzungen.

Bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen gut auf.

Die Begriffe, Kantenschneider" und, Werkzeug" in den Warnungen und Hinweisen zum Arbeitsschutz beziehen sich auf die Kombination aus Vorsatz und Antrieb.

Der Begriff, "Motor" in den Warnungen und Hinweisen zum Arbeitsschutz bezieht sich auf den Verbrennungsmotor bzw. Elektromotor des Antriebs.

Verwendungszweck

• Dieses Werkzeug ist nur für das Schneiden von Rasenkanten in Verbindung mit einem zugelassenen Antrieb vorgesehen. Verwenden Sie diesen Vorsatz niemals für andere Zwecke. Bei zweckfremder Verwendung kann es zu schweren Verletzungen kommt.

Allgemeine Vorsichtsmaßnahmen

• Lesen Sie diese Broschüre und die Betriebsanleitung des Antriebs und machen Sie sich mit der Handhabung des Werkzeugs vertraut, bevor Sie das Werkzeug starten.

• Überlassen Sie diesen Vorsatz nur solchen Personen, die über ausreichende Kenntnisse und Erfahrungen im Umgang mit dem Werkzeug verfügbar.

• Übergeben Sie immer auch diese Betriebsanleitung, wenn Sie diesen Vorsatz anderen Personen überlassen.

• Das Werkzeugarf nicht von Kindern und Personen unter 18 Jahren gehandelt werden. Halten Sie diesen Personenkreis vom Werkzeug fern.
• Verwenden Sie das Gerät mit äußerster Aufmerksamkeit und Vorsicht.
• Betreiben Sie das Werkzeug niemals, wenn Sie unter dem Einfluss von Alkohol und/oder Medikamenten stehen, oder wenn Sie ermudet oder krank sind.
• Beachten Sie, dass der Bediener für Unfälle mit oder Gefahren für andere Personen oder deren Eigentum verantwortlich ist.
• Versuchen Sie niemals, technische Änderungen am Vorsatz vorzunehmen.
• Halten Sie die in Ihr dem Land geltenden Gesetze und Bestimmungen bezüglich des Umgangs mit dem Werkzeug ein.

Persönliche Schutzausrücktung

• Tragen Sie einen Schutzhelm, eine Schutzbrille und Schutzhandschuhe, um sich vor herumfliegenden Fremdkörpersn und herunterfallenden Objekten zu schätzen.

Tragen Sie Gehorschutz, z. B. Gehorschutzkapseln, um Horschaden zu vermeiden.
- Tragen Sie geeignete Kleidung und geeignetes Schuhwerk, z. B. einen Arbeitsoverall und feste Schuhe mit rutschfester Sohle. Tragen Sie keine weite Kleidung und keinen Schmuck. Weite Kleidung, Schmuck und langes Haar können sich in sich bewegenden Teilen verfangen.
- Tragen Sie beim Umgang mit dem Schneidblatt Schutzhandschuhe. Schneidblätter können an ungeschützten Händen schwere Schnittwunden verursachen.

Sicherheit am Arbeitsplatz

• Betreiben Sie das Werkzeug nur bei gute Sichtverhältnissen und unter Tageslicht. Betreiben Sie das Werkzeug nicht in der Dunkelheit oder bei Nebel.
• Starten und betreiben Sie den Motor nur im Freien in gut belufteten Bereichen. Bei Betrieb in geschlossenen Räumen oder unzureichend belufteten Bereichen bestehen Erstickungsgefahr und die Gefahr einer Kohlenmonoxidvergifting.
• Führer Sie die Arbeiten niemals auf einer instabilen oder rutschigen Fläche oder an einem Steilhang stehend aus. Achten Sie in der kalten Jahreszeit auf Schnee und Eis, und sorgen Sie immer für einen sicheren Stand.
• Achten Sie darauf, dass umstehende Personen und Tiere einen Abstand von mindestens 15m zum Werkzeug einhalten. Stoppen Sie den Motor sofort, wenn sich Personen nähern.
• Kontrollieren Sie vor Beginn der Arbeitsen den Arbeitsbereich auf das Vorhandsein von Steinen und sonstigen massiven Objekten. Diese können umherfliegen oder gefährliche Rückschläge verursachen und zu Verletzungen und/oder Sachschäden führen.
• A WARNUNG: Bei Gebrauch these Produkte kann Staub entstehen, der Chemikalien enthalt, die Erkrankungen der Atomwege und andere Erkrankungen verursachen können. Beispiele solcher Chemikalien sind Bestandteile in Pestiziden, Insektiziden, Düngemitteln und Herbiziden. Die Höhe der Gesundheitsgebung hängt davon ab, wie oft Sie derartige Arbeitsen ausfahren. Sorgen Sie für eine gute Belüfung des Arbeitsbereichs und verwenden Sie zugelassene Schutzausrüstungen, beispiselsweite solche Staubmasken, die speziell für das Filter mikroskopischer Partikel vorgesehen sind.

Inbetriebnahme

• Schalten Sie stets den Motor aus undziehen Sie den Zündkerzenstecker bzw. den Akkublock ab, bevor Sie das Werkzeug zusammenbauen oder Einstellungen am Werkzeug vornehmen.
  Tragen Sie beim Umgang mit dem Schneidblatt Schutzhandschuhe.
• Überprüfen Sie das Werkzeug auf Beschädigungen, gelockerte Schrauben/Muttern oder unsachgemäßen Zusammenbau, bevor Sie den Motor starten. Tauschen Sie ein verbogenes oder beschädigtes Schneidblatt aus. Überprüfen Sie, ob alle Bedienelemente und Schalter ordnungsgemäß Funktionieren. Halten Sie die Griffe sauber und trocken.
• Starten Sie den Motor niemals, wenn das Werkzeug beschadigt oder nicht vollständig zusammengebaut ist. Anderenfalls kann es zu schweren Verletzungenkommen.
• Passen Sie Schultergurt und Handgriff auf die Körpergroße des Bedieners an.

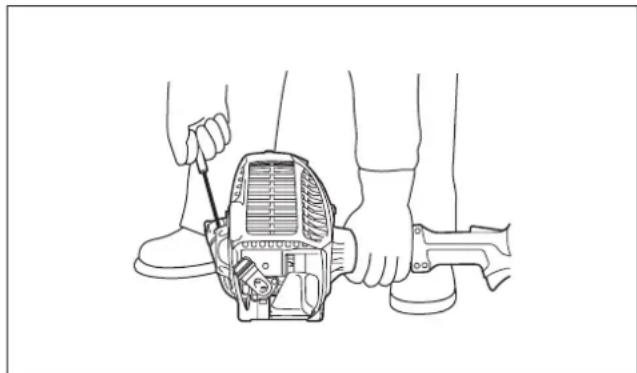

Starten des Motors

• Legen Sie vor dem Starten des Motors die persönliche Schutzausrüstung an.
• Halten Sie beim Starten des Motors einen Abstand von mindestens 3 m zum Betankungsort.
• Stellen Sie vor dem Starten des Motors sicher, dass sich keine Personen oder Tiere im Arbeitsbereich aufhalten.
• Halten Sie das Schneidwerkzeug von Ihrm Körper und anderen Objekten, einschließlich Boden, fern, wenn Sie den Motor starten bzw. einen Akkublock einsetzen. Beim Starten des Motors kann es anfangen zu rotieren, wodurch es zu schweren Verletzungen und/oder Schäden am Werkzeug und/oder anderen Sachschäden kommt kann.
• Legen Sie das Werkzeug auf dem Boden ab. Achten Sie auf Ihr Gleichgewicht und auf sicheren Stand.
• Halten Sie den Antrieb des Werkzeuges mit der linken Hand fest gegen den Boden, wenn Sie den Startergriffziehen. Treten Sie nicht mit dem Fuß auf die Antriebswelle des Antriebs.

• Starten Sie den Motor wie in der Betriebsanleitung des Antriebs erlautert.
• Wenn sich das Schneidwerkzeug im Leerlauf dreht, stoppen Sie den Motor und stellen Sie eine niedrigere Leerlaufdrehzahl ein.

Betrieb

• Schalten Sie bei einem Notfall sofort den Motor aus.
• Schalten Sie den Motor aus, wenn Sie während des Betriebs etwas Ungewöhnliches (z. B. ungewöhnliche Gerausche, Vibrationen) bemerken. Verwendten Sie das Werkzeug erst dazu, nachdem die Ursache gefunden und behoben wurde.
• Nach dem Loslassen des Gashebels bzw. Ausschalten des Motors dreht sich das Schneidwerkzeug noch eine kurze Zeit Berühren Sie das Schneidwerkzeug erst nach vollständigem Stillstand.
• Lassen Sie den Motor im Leerlauf laufen und legen Sie sich den Schultergurt um.
• Verwenden Sie während des Betriebs den Schultergurt. Belassen Sie das Werkzeug mit sicheren Griff an Ihr rechten Seite.

• Erfassen Sie, auch wenn Sie Linkshänder sind, den vorderen Griff mit der linken Hand und den hinteren Griff mit der rechten Hand. Legen Sie Finger und Daumen fest um die Griffe.
• Versuchen Sie niemals, das Werkzeug mit nur einer Hand zu bedienden. Dadurch kann es zum Verlust der Kontrolle und zu schweren oder gar tõdlichen Verletzungenkommen. Halten Sie Hände und Füsse vom Schneidwerkzeug fern, um die Gefahr von Verletzungen zu vermeiden.
• Überdehnen Sie ihren Standbereich nicht. Achten Sie jederzeit auf sicheren Stand und sicheres Gleichgewicht. Achten Sie auf verborgene Hindernisse wie Baumstümpfe, Wurzeln und Kanäle, damit Sie nicht stolpern oder gar stürzen.
• Arbeitsen Sie niemals auf einer Leiter oder auf einem Ast stehend oder sitzend, damit es nicht zu einem Verlust der Kontrolle kommt kann.
• Wenn das Werkzeug einem starken Stoff ausgesetzt wurde oder heruntergefallen ist, überprüfen Sie den Zustand des Werkzeugs, bevor Sie die Arbeiten fortsetzen. Überprüufen Sie das Kraftstoffsystem auf Leckagen und die Bedienelemente und Sicherheitseinrichtungen auf Fehlfunktionen. Wenn Sie einen Schaden bemerken oder sich nicht sicher sind, wenden Sie sich zur Inspektion und Reparatur an ein autorisiertes Makita-Servicecenter.
• Berühren Sie nicht das Getriebbegehäuse. Bei Betrieb erhützt sich das Getriebbegehäuse.
• Legen Sie regelmäßig Pausen ein, damit es nicht zu einem Kontrollverlust aufgrund von Ermüldungserscheinungen kommt. Wir empfehlen, jeder Stunde eine Pause von 10 bis 20 Minuten einzulegen.
• Schalten Sie immer den Motor aus bzw. ziehen Sie den Akkublock ab, wenn Sie das Werkzeug, auch nur kurzzeitig, unbeaufsichtigt setzen. Wenn ein unbeaufsichtigtes Werkzeug mit laufendem Motor von einer unbefugten Person ergriffen wird, kann es zu schweren Unfallen kommt.
• Informieren Sie sich in der Betriebsanleitung des Antriebs über das ordnungsgemäß Bedieren des Regelungshebels und sonstiger Bedienelemente.
• Legen Sie das erhützte Werkzeug während oder nach den Arbeitsmen nicht auf trockenem Gras oder brennbaren Materialien ab.
• Falls sich Gras oder Åste zwischen dem Schneidwerkzeug und dem Schutz verfangen, stoppen Sie vor dem Reinigen stets den Motor und entfernen Sie den Zündkerzenstecker oder Akkublock. Andernfalls kann eine unbeabsichtigte Drehung des Schneidblattes schwere Verletzungen verursichen.
• Solle das Schneidwerkzeug durch Steine oder andere harte Gegenstände getroffen werden, schalten Sie sofort den Motor aus und überprüfen Sie das Schneidwerkzeug.
• Prüfen Sie das Schneidwerkzeug während des Betriebs*häufig auf Risse oder Schäden. Schalten Sie vor dem Überprüfen den Motor aus und warten Sie, bis das Schneidwerkzeug vollständig stoppt. Ersetzen Sie ein beschädigtes Schneidwerkzeugsofar, auch wenn es nur oberflächliche Risse aufweist.
• Schneiden Sie niemals über Hüfthöhe.
• Warten Sie vor Beginn des Schneidens, bis das Schneidwerkzeug nach Betätigung des Gashebels seine konstante Drehzahl erreicht hat.
• Achten Sie auch an Hängen immer auf einen sicheren Stand.
• Gehen Sie, rennen Sie niemals.
• Seien Sie besonderss vorsichtig, wenn Sie den Kantenschneider wenden oder zu sich heranziehen.
• Vergewissern Sie sich, dass das Schneidblatt zum Stillstand gekommen ist, bevor Sie andere Oberflächen als Gras

überqueren und wenn Sie den Kantenschneider in und aus dem Schnittbereich transportieren.
- Schalten Sie den Motor immer aus, wenn Sie den Kantenschneider unbeaufsichtigt setzen.

Schneidwerkzeuge

• Verwenden Sie niemals ungeeignete Blätter, auch keine metallischen, mehrteiligen Pivotketten und Schlegelmesser. Dies kann zu schweren Verletzungen führen.
• Verwenden Sie stets den für das verwendete Schneidwerkzeug geeigneten Schutz für das Schneidwerkzeug.

Vibration

• Wenn sich Personen mit Durchblutungsstörungen zu starken mechanischen Schwingungen aussetzen, kann es zu Schädigungen von Blutgefaßen und/oder des Nervensystems kommt. Folgende Symptome können durch Vibrationen an Fingern, Handen oder Handgelenken auftreten: „Einschlafen von Körperteilen (Taubheit), Kribbeln, Schmerz, Stechen, Veränderung von Hautfarbe oder Haut. Falls eines dieser Symptome auftritt, suchen Sie einen Arzt auf!
• Um das Risiko der „Weißfingerkrankheit“ zu verringern, halten Sie ihre Höhe während des Arbeitsens warm und warten und pflegen Sie Maschine und Zubehörteile gut.

Transport

• Schalten Sie stets den Motor aus undziehen Sie den Zündkerzenstecker bzw. den Akkublock ab, bevor Sie das Werkzeug transportieren. Demontieren Sie das Schneidwerkzeug.
• Fassen Sie das Werkzeug zum Transportieren an der Welle und/TRagen Sie das Werkzeug waagerecht. Halten Sie den bereits Auspuffschalldämpfer von Ihr dem Körper fern.
• Sichern Sie das Werkzeug bei Transport in einem Fahrzeug ordnungsgemäß, damit es nicht umkippen kann. Anderenfalls kann Kraftstoff auslaufen, und es kann zu Beschäftigungen am Werkzeug und an anderen Gepäckstücken kommt.

Wartung

• Lassen Sie Ihr Werkzeug durch unser autorisiertes Servicecenter warten. Verwenden Sie stets nur originale Ersatzteile. Unsachgemäße Reparatur- und Wartungsarbeiten konnen die Lebenszeit des Werkzeugs verkurzen und das Unfallrisiko erhöhen.
• Schalten Sie stets den Motor aus undziehen Sie den Zündkerzenstecker bzw. den Akkublock ab, bevor Sie Wartungs-, Reparatur- oder Reinigungssarbeiten am Werkzeug vornehmen. Warten Sie, bis sich der Motor abgekühlt hat.
• Führer Sie Arbeiten am Werkzeug niemals in der Höhe von offenen Flammen aus. Brandgefahr!
  Tragen Sie beim Umgang mit dem Schneidblatt immer Schutzhandschuhe.
• Reinigen Sie das Werkzeug immer von Staub und Schmutz. Verwenden Sie zum Reinigen niemals Kraftstoffe, Benzin, Verdünner, Alkohol oder ähnliches. Dies kann zu Verfärbungen, Verformungen oder Rissen an den Kunststoffkomponenten führen.
• Ziehen Sie nach jedem Gebrauch alle Schrauben und Muttern nach, mit Ausnahme der Vergasereinstellschrauben.
• Führer Sie keine Wartungs- und Reparaturarbeiten aus, die nicht in dieser Broschüre oder in der Betriebsanleitung des Antriebs aufgeführrt sind. Wenden Sie sich zwecks Ausführren derartiger Arbeiten an Ihr autorisiertes Makita-Servicecenter.
• Verwenden Sie ausschließlich Originalersatzteile und Originalzubehör von Makita. Bei Verwenden von Teilen und Zubehör anderer Hersteller kann es zu schweren Verletzungen, Beschädigungen des Werkzeugs und/oder Sachschäden kommt.
• Wenden Sie sich an Ihr autorisiertes Makita-Servicecenter, um eine regelmäßige Inspektion und Wartung vornehmen zu halten.

Lagerung

• Führer Sie vor der Lagerung des Werkzeugs eine vollständige Reinigung und Wartung durch. Ziehen Sie den Zündkerzenstecker bzw. den Akkublock ab. Warten Sie, bis sich der Motor abgekühlt hat, undaffen Sie dann den Kraftstoff ab. Demontieren Sie das Schneidwerkzeug.

• Falls der Kraftstofftank geleert werden muss, sollen den Sie dies im Freien tun.

• Lager Sie das Werkzeug an einem Ort, der hoch genug oder verschließbar ist, damit Kinder nicht an das Werkzeug gelangen können.
• Lehnen Sie das Werkzeug niemals gegen etwas, beispelsweise gegen eine Wand. Anderenfalls konnte das Werkzeug plottlich umfallen und Verletzungen verursachen.

ErsteHilfe

• Sie immer einen Erste-Hilfe-Kasten zur Hand.
  Ersetzen Sie aus dem Erste-Hilfe-Kasten entnommene Materialien sofort.

• Machen Sie bei einem Notruf folgende Angaben:

• Ort des Unfalls

• Was ist passiert
• Anzahl der verletzten Personen
• Art der Verletzungen
  Ihr Name

Zusammenbauen und Anpassen

WARNING:

• Schalten Sie stets den Motor aus undziehen Sie den Zündkerzenstecker bzw. den Akkublock ab, bevor Sie das Werkzeug zusammenbauen oder Einstellungen am Werkzeug vornehmen. Anderenfalls konnen sich das Schneidwerkzeug oder andere Bauteile unerwartet beweg und schwere Verletzungen verursachen.
• Tragen Sie beim Umgang mit dem Schneidblatt Schutzhandschuhe. Wahren der Montage oder dem Einstellen können ihre Finger in Kontakt mit dem Schneidblatt kommt und Sie können sich verletzen.
• Legen Sie das Werkzeug für Montage- und Einstellungenarbeiten immer auf dem Boden ab. Beim Zusammenbauen oder Einstellen des Werkzeugs in aufrechter Position kann es zu schieren Verletzungen kommt.
• Beachten Sie alle Warn- und Sicherheitshinweise in Kapitel „Arbeitsschutz" und in der Betriebsanleitung des Antriebs.

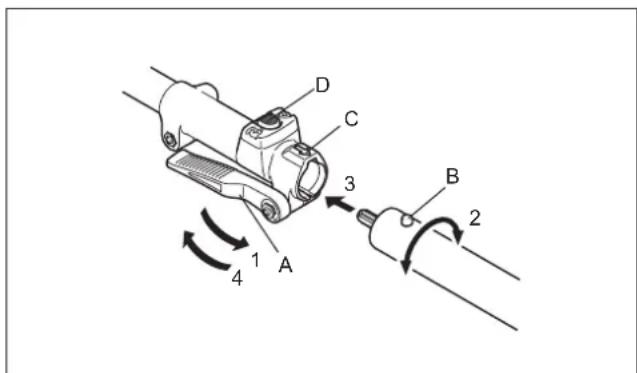

Befestigen des Vorsatzes an einen Antrieb

So montieren Sie den Vorsatz an einen Antrieb.

1. Stellen Sie sicher, dass der Arretierhebel (A) nicht festgezogen ist.
2. Richten Sie den Stift (B) mit der Pfeilmarkierung (C) aus.
3. Setzen Sie die Welle in die Antriebswelle des Antriebs ein, bis die Freigabetaste (D) hervortritt.
4. Ziehen Sie den Arretierhebel (A) wie dargestellt fest.
   Zum Abnahmen des Vorsatzes losen Sie den Arretierhebel, drücken Sie die Verriegelungstaste und ziehen Sie die Welle hersaus.
   HINWEIS: Ziehen Sie den Arretierhebel (A) nicht ohne eingesetztes Vorsatz-Welle fest. Anderenfalls kann der Arretierhebel die Aufnahme der Antriebswelle zu eng festziehen und dadurch beschädigen.

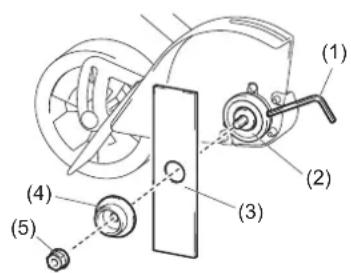

Montage und Demontage des Schneidblattes

1. Drehen Sie die Aufnahmescheibe (2), sodass die Öffnung in der Aufnahmescheibe mit der Öffnung auf dem Getriebegehäuse ausgerichtet ist.
2. Setzen Sie den Innensechskantschlüssel (1) durch die Öffnungen ein. Stellen Sie sich, dass sich die Aufnahmescheibe nicht dreht.
3. Drehen Sie die Schraubenmutter (5) mit einem Steckschluss im Uhrzeigersinn, während Sie den Innensechskantschluss festhalten.
4. Entfernen Sie die Schraubenmutter und die Klemme (4).
5. Platzieren Sie das Schneidblatt (3).
6. Setzen Sie die Klemme und die Schraubenmutter wieder ein.
7. Um das Schneidblatt zu befestigen, drehen Sie die Schraubenmutter entgegen dem Uhrzeigersinn, während Sie den Innensechskantschluss festhalten.

Führer Sie zur Demontage des Schneidblattes die o.g. Schritte in umgekehrter Reihenfolge durch.

HINWEIS: Die Schraubenmutter zum Befestigen des Schneidblatts (mit Federscheibe) ist ein Verschleifteil. Wenn Sie Verschleib oder Deformation an der Schraubenmutter feststellen, ersetzen Sie diese.

Betrieb

WARNING:

• Wenn sich das Schneidwerkzeug im Leerlauf bewegt, stellen Sie eine niedrigere Leerlaufdrehzahl des Motors ein. Andernfalls konnen Sie das Schneidwerkzeug bei ausgeschalteter Kraftstoffzuführ nicht stoppen, was zu schweren Verletzungen führen kann.
• Beachten Sie alle Warn- und Sicherheitshinweise in Kapitel „Arbeitsschutz" und in der Betriebsanleitung des Antriebs.

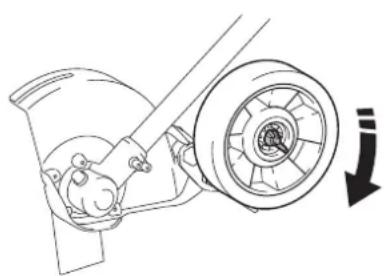

Einstellen der Schneidblatttiefe

• Losen Sie die Schraubenmutter auf der Scheibe.
  -Bewegen Sie die Scheibe und stellen Sie die Höhe gemäß der durchzufuhrenden Arbeitsen ein undziehen Sie die Schraubenmutter dann fest.

Tipps fur den Betrieb

-Bewässern Sie den Boden vor dem Schneiden der Kanten, um ihn weicher zu machen. Dadurch wird das Schneiden der Kanten einfacher.
- Untersuchen Sie den Bereich vor dem Schneiden der Kanten und entfernen Sie alle Hindernisse und Objekte, die weggeschleudert werden konnten.

• Planen Sie ein regelmäßiges Schneiden der Kanten ein. Dadurch ist es leichter, eine ordentliche Kante zu erreichen. Vermeiden Sie es, mehrere Durchgänge machen zu müssen.

HINWEIS:

Die Blatttiefe muss möglichwerse aufgrund von Hohenunterschieden zwischen der harten Oberfläche und der Grasoberkante eingestellt werden.

• Stellen Sie die Schnitttiefe des Schneidblattes so ein, dass ein feiner Schnitt zwischen Gehweg und Gras erzeugt wird. Dies geschiet mit einer Mindeutschmittiefe von normalerweise ca. 13 mm vom Blatt in den Boden.

Inspektions- und Wartungsarbeiten

WARNING:

• Schalten Sie stets den Motor aus und ziehen Sie den Zündkerzenstecker bzw. den Akkublock ab, bevör Sie Wartungsarbeiten am Werkzeug vornehmen. Anderenfalls konnten sich das Schneidwerkzeug oder andere Bauteile unerwartet bewegend und schwere Verletzungen verursachten.
• Legen Sie das Werkzeug für Inspektions- und Wartungsarbeiten immer auf dem Boden ab. Beim Zusammenbauen oder Einstellung des Werkzeugs in aufrechter Position kann es zu schieren Verletzungen kommt.
• Beachten Sie alle Warn- und Sicherheitshinweise in Kapitel „Arbeitsschutz" und in der Betriebsanleitung des Antriebs.

Scharfen des Schneidwerkzeugs

WARNING:

Scharfen Sie Schneidblätter nicht selbst. Manuelles Neuscharfenerzeugt eine Unwucht des Schneidblattes und kann zu Schwingungen und zur Beschädigung des Werkzeugs führen.

Wenden Sie sich zum Scharfen und Auswuchten verschlussener Schneidblätter an Ihr autorisiertes Makita-Servicecenter.

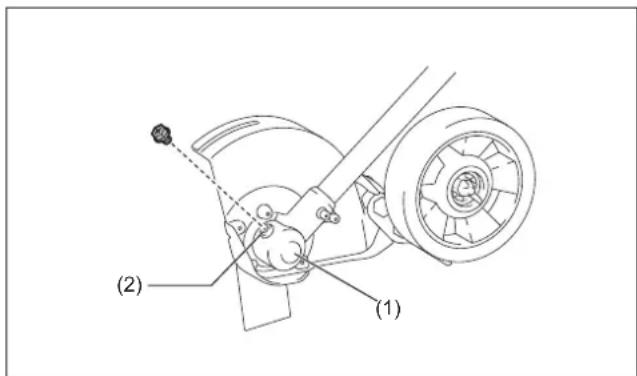

Schmieren beweglicher Teile

HINWEIS: Folgen Sie den Anweisungen zur Häufigkeit und Menge der Schmierung. Durch unzureichende Schmierung konnen bewegliche Teile beschädigt werden.

Getriebegehäuse:

Bringen Sie nach jeweils 30 Betriebsstunden Schmierfett (Shell Alvania 2 oder gleichwertig) durch die Schmieröffnung (2) in das Getriebbegehause (1) ein. (Originales Makita-Schmierfett erhalten Sie bei ihrem ortlichen Makita-Handler.)

Antriebswelle: Tragen Sie nach jeweils 30 Betriebsstunden ein Schmierfett (Shell Alvania Nr. 2 oder gleichwertiges) auf.

Allgemeine Inspektion

Ziehen Sie lose Schrauben und Schraubenmuttern wieder fest.
- Überprüfen Sie Bauteile auf Beschädigung. Wenden Sie sich zum Austauschen defekter Teile an Ihr autorisiertes Makita-Servicecenter.

Lagerung

WARNING:

Beachten Sie alle Warn- und Sicherheitshinweise in Kapitel „Arbeitsschutz" und in der Betriebsanleitung des Antriebs.

Wenn Sie den Kantenschneider-Vorsatz getrennt vom Antrieb aufbewahren, setzen Sie die Kappe auf das Ende der Welle auf.

Wartungsplan

Betriebsstunden		Vor dem Betrieb	Täglich (10 h)	30 h	Wenn erforderlich	Siehe Seite
Gesamtes Werkzeug Sichtprüfung auf beschädigte Bauteile		○				21
Alle Befestigungsschrauben und -muttern	Festziehen	○				21
Getriebegehäuse Schmieren				○		20
Antriebswelle Schmieren				○		20
Schneidblatt	Sichtprüfung auf beschädigte Bauteile	○	○			20
Antrieb Siehe Betriebsanleitung zum Antrieb

Fehlerbehandlung

Problem Wahrscheinliche	Jrsache Lösung
Der Motor startet nicht. Siehe Bedienungsanleiung zum Antrieb.
Der Motor Goes kurz nach dem Start aus.
Die Höchstdrehzahl ist begrenzt.
Das Schneidwerkzeug dreht sich nicht.Stoppen Sie den Motor sofort!	Das Schneidblatt ist nicht sicher festgezogen. Ziehen Sie das Schneidblatt fest an.
	Ein Zweig hat sich zwischen dem Schneidblatt und dem Schutz verfangen.	Entfern den Sie die Fremdkörper.
	Das Anriebssystem arbeitet nicht korrekt. Wenden Sie sich zur Inspektion und Reparatur an Ihr autorisiertes Makita-Servicecenter.
Das Werkzeug vibriert unnormal.Stoppen Sie den Motor sofort!	Das Schneidblatt ist verbogen, verschlüssen oder gebrochen.	Erselzen Sie das Schneidblatt durch ein neues.
	Das Schneidblatt ist nicht sicher festgezogen. Ziehen Sie das Schneidblatt fest an.
	Das Schneidblatt wurde nicht auf die Führung der Aufnahmescheibe aufgesetzt.	Bauen Sie das Schneidblatt ordnungsgemäß ein.
	Das Anriebssystem arbeitet nicht korrekt. Wenden Sie sich zur Inspektion und Reparatur an Ihr autorisiertes Makita-Servicecenter.
Das Schneidwerkzeug stoppt nicht.Stoppen Sie den Motor sofort!	Der Antrieb arbeitet nicht korrekt. Siehe Bedienungsanleitung zum Antrieb.

Technische Daten

Modell EE400MP
Abmessungen (L x B x H) mm 878 x 131 x 291
Nettogewicht (ohne Schutz und Schneidblatt) kg	2,4
Durchmesser Schneidblatt mm	203
Übersetzung Getriebe	14/29

EU-Konformitätserklarung

Hiermit wird vom Hersteller Makita Europe N.V.

Geschäftsanschrift Jan-Baptist Vinkstraat 2

3070 Kortenberg

BELGIEN

beauftragen Kazuhisa Makino mit der Zusammenstellung der technischen Dokumentation und erklaren unter unserer alleinigen Verantwortung, dass das (die) Produkt(e);

Bezeichnung. Kantenschneider-Vorsatz

Typenbezeichnung(en) EE400MP

allen einschlagigen Bestimmungen der Richtlinie 2006/42/EG nachkommen

und erfüllt auch alle zutreffenden Vorschriften der folgenden EG-bzw. EU-Richtlinien: 2000/14/EG

und im Einklang mit den folgenden harmonisierten Normen hergestellt werden: ISO 11789:1999

Ort und Datum der Erklärung: Kortenberg, Belgien, am 28.6.2023.

Verantwortliche Person: Kazuhisa Makino

Geschäftsführer - Makita Europe N.V.

Italiano

EX2650LH Multifunktionelt værktjshoved BUX360, BUX361, BUX362, UX360D, UX361D, UX362D, DUX60, DUX18, UX01G

Batteridrev multitunktionelt varktojshoved

ADVARSEL:
