GEBRUIKSAANWIJZING talento smart C15 Grässlin

Bedieningshandleiding 332

Deze handleiding maakt veilig en efciënt gebruik van de verdeelkast-schakelklok (hieronder “apparaat”) mogelk. Deze handleiding maakt deel uit van het apparaat en moet voor iedereen die met het apparaat werkt steeds toegankelk worden bewaard. Iedereen die met het apparaat werkt moet deze handleiding voor het begin van alle werkzaamheden zorgvuldig gelezen en begrepen hebben. Algemene voorwaarde voor veilig werken is het in acht nemen van alle aangegeven veiligheidsaanwzingen en handelingsaanwzingen in deze handleiding. Bovendien gelden de plaatselke maatregelen ter voorkoming van ongevallen en algemene veiligheidsbepalingen voor het toepassingsgebied van het apparaat. Auteursrecht Deze handleiding is auteursrechtelk beschermd. Het doorgeven van deze handleiding aan derden, verveelvoudiging op welke wze dan ook – ook gedeelte- lk – alsmede gebruik en/of bekendmaking van de inhoud ervan is zonder schriftelke toestemming van de fabrikant behalve voor interne doeleinden niet toegestaan. Overtredingen verplichten tot schadevergoeding. De fabrikant kan verdere vorderingen afdwingen. Het auteursrecht berust b de fabrikant. Download Volgende informatie vindt u onder www.graesslin.de:

• Handleiding voor het downloaden

• Technische gegevens Conformiteitsverklaring Hiermee verklaart Grässlin GmbH dat het radio-installatietype „talento smart“ voldoet aan de richtln 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is onder het volgende internetadres beschikbaar: http://qrc.graesslin.de/talento-smart-conformity https://graesslin.de/declaration-of-conformity333

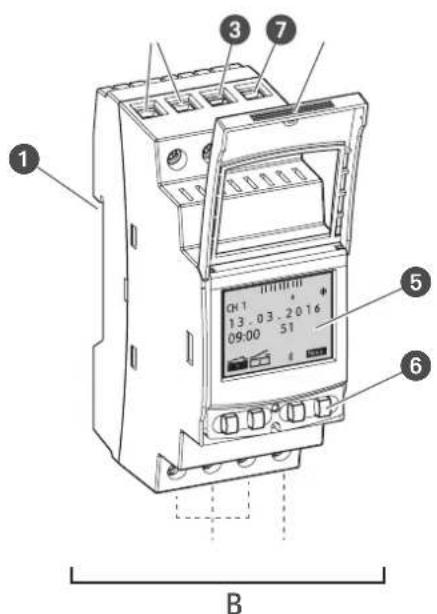

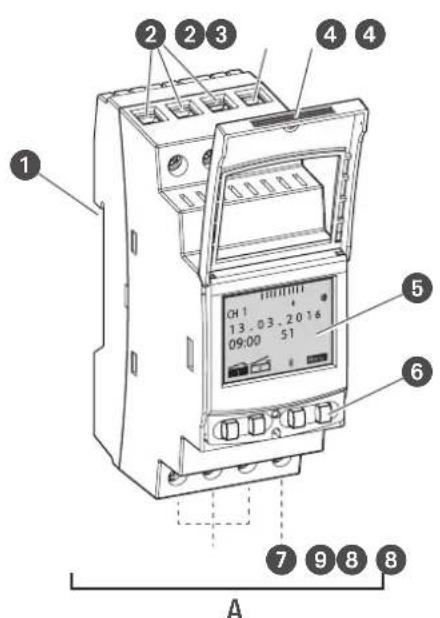

Overzicht Opbouw en functie Afb. 1: Verdeelkast-schakelklok A 110 – 230 V 1- of 2-kanaals-verdeelkast-schakelklok B 12/24-V-verdeelkast-schakelklok

Kliksysteem voor montage op DIN-rail

Aansluitklemmen voor kanaal 2 (alleen b 2-kanaal-variant)

Aansluitklem nulleider

Aansluitklemmen voor kanaal 1

Potentiaalvre lege klem Functiebeschrving De verdeelkast-schakelklok is een schakelklok die met een kliksysteem op een DIN-rail (Afb. 1/

) wordt gemonteerd; deze stuurt het ermee verbonden apparaat aan. De verdeelkast-schakelklok beschikt over 1 resp. 2 kanalen en kan via een display (Afb. 1/

) met 4 bedientoetsen (Afb. 1

) worden bediend. De ver- deelkast-schakelklok kan handmatig of via een mobiel apparaat worden geprogrammeerd. De frequentie van het radiosignaal ligt b 2,4 GHz en het maximale zendvermogen bedraagt 1,8 mW.

Technische gegevens (DIN EN 60730-1) Werkingswze 1.B Vervuilingsgraad 2 Nominale impulsspanning 4000 V De technische gegevens van de apparaten die in deze handleiding beschreven zn, vindt u onder: http://qrc.graesslin.de/talento-smart-specs. Toepassingsmogelkheden Deze functies kunnen op de verdeelkast-schakelklok worden geprogrammeerd:

• Datumonafhankelke programmering

• Datumgerelateerde programmering

• Programma-opmaak via mobiele apparatuur

• Deze functies zn afhankelk van de uitvoering. https://graesslin.de/zeitschalttechnik/337

Weergave- en bedieningselementen Afb. 2: Displayopbouw Kanaal Geprogrammeerde schakeltden Bluetooth Zomertd Wintertd Functieweergaven van de rechter toetsen Menutoets Bluetooth-toets Reset-knop Linker toetsen Functieweergaven van de linker toetsen Functie van de twee rechter toetsen (Afb. 2/

Weergave FunctieMenu Activeren van de programmeermodus. Bluetooth Drukken op de toets activeert de Bluetooth-functie en maakt de opbouw van de verbinding mogelijk.ESC Kort drukken = springt een stap terug.Lang indrukken (2 seconden) = Terug naar automatisch bedrijf.OK Keuze maken en overnemen.< Laatste invoer ongedaan maken, bijvoorbeeld bij de invoer van de tijd. Menu 09:00

Functieweergaven van de twee linker toetsen (Afb. 2/

Weergave Functie FIX

Bedrijfsmodus AAN (FIX) - Het kanaal is continu ingeschakeld. FIX

Bedrijfsmodus UIT (FIX) - Het kanaal is continu uitgeschakeld. OVR

Override-modus - Het actieve programma wordt tot het volgende automatische commando overschreven.

Automatische modus AAN - Het kanaal wordt op basis van de geprogrammeerde schakeltijd ingeschakeld.

Automatische modus UIT - Het kanaal wordt op basis van de geprogrammeerde schakeltijd uitgeschakeld. A B Weergave van een niet-verbonden kanaaluitbreiding.

In het menu omhoog bladeren.

In het menu omlaag bladeren. – Kort drukken = de getoonde waarde (uur, minuut, seconden) wordt met 1 verlaagd. Lang indrukken (2 seconden) = snelle doorloop. Verlagen/verhogen of deselecteren bij kanaal- en dagkeuze. + Kort drukken = de getoonde waarde (uur, minuut, seconden) wordt met 1 verhoogd. Lang indrukken (2 seconden) = snelle doorloop. Verhogen of selecteren bij kanaal- of dagkeuze.339

Menustructuur Afb. 3: Menustructuur

• Deze functies zn afhankelk van de uitvoering. De menustructuur verschnt op het display na bediening van de menutoets (Afb. 2/

App downloaden De verdeelkast-schakelklok kan via een mobiel apparaat worden geprogrammeerd. De mobiele app Talento Smart is zowel voor Android- als voor iOS-apparaten beschikbaar; alternatief de afgebeelde QR-code scannen en app installeren. Licht Astro* Urenteller PIN Modus* Bluetooth CongProgramma Nieuw Lezen/wzigen Alles wissen 24 uur AM/PM Datum/Td English Deutsch Français Español Português Italiano

Veiligheid Veiligheidsinstructies Veiligheidsinstructies zn in deze handleiding door symbolen gekenmerkt. De veiligheidsaanwzingen wor- den door signaalwoorden ingeleid die de mate van gevaar aangeven. Deze combinatie van symbool en signaalwoord duidt op een mogelk gevaarlke situatie die kan leiden tot ernstig letsel en de dood, als deze niet wordt vermeden. WAARSCHU- WING! Deze combinatie van symbool en signaalwoord duidt op een mogelk gevaarlke situatie die kan leiden tot gering of licht letsel, als deze niet wordt vermeden. VOORZICHTIG! Deze combinatie van symbool en signaalwoord duidt op een mogelk gevaarlke situatie die kan leiden tot materiële schade, als deze niet wordt vermeden. AANWZING! Deze combinatie van symbool en signaalwoord duidt op mogelke gevaren voor het milieu. MILIEUBE- SCHERMING! Tips en aanbevelingen Dit symbool benadrukt nuttige tips en aanbevelingen alsmede informatie voor efciënt en storingsvr bedrf. Reglementair gebruik

• De verdeelkast-schakelklok is uitsluitend bedoeld voor het schakelen van elektrische apparaten in privéomgevingen en commerciële omgevingen voorzover dit overeenstemt met het reglementaire gebruik ervan.

• De verdeelkast-schakelklok mag uitsluitend op DIN-rails worden gemonteerd.341

Tot reglementair gebruik behoort ook het in acht nemen van deze handleiding. Elk ander gebruik dan reglementair gebruik geldt als onjuist gebruik. Door ingrepen en wzigingen aan het apparaat vervalt de wettelke garantie. Gevaar door te geringe kabeldoorsnede! Gebruik van leidingen met te geringe doorsnede kan leiden tot kortsluiting of brand. − Voor de leidingen alleen aansluitklemmen met een doorsnede tussen 1mm² en 2,5mm² gebruiken. WAARSCHU- WING! Beschadiging van de verdeelkast-schakelklok door verkeerde inbouwplaats! Montage op de verkeerde inbouwplaats kan leiden tot materiële schade aan de verdeelkast-schakelklok. − De verdeelkast-schakelklok alleen in droge ruimtes gebruiken en niet in de buurt van apparatuur met inductieve ontlading (motoren, transformatoren enz.) − De kanaaluitbreiding mag uitsluitend op DIN-rails worden gemonteerd. AANWZING! Restrisico's Het apparaat werd ontworpen volgens de stand van de techniek en de actuele veiligheidseisen. Er bestaat echter nog restgevaar – voorzichtig handelen is vereist. Hieronder zn de restgevaren en de hieruit resulterende reacties en maatregelen opgesomd. FCC-certicering

Dit apparaat voldoet aan hoofdstuk 15 van de FCC-regels. Gebruik is onder de volgende voorwaarden toe- gestaan: (1) Dit apparaat mag geen storende interferenties veroorzaken en (2) het apparaat moet ontvan- gen interferenties accepteren, ook de interferenties die tot een ongewenste werking kunnen leiden. Elektrische stroom Levensgevaar door elektrische schok! Onjuiste montage en installatie van het apparaat kunnen leiden tot levensgevaarlke elektri- sche spanningen. − Montage en aansluiting uitsluitend door een elektromonteur laten uitvoeren. WAARSCHU- WING!342

Eisen aan het personeel Elektricien De elektricien is op basis van zn vakopleiding, kennis en ervaring alsmede kennis van de geldende normen en bepalingen in staat om werkzaamheden aan elektrische installaties uit te voeren en mogelk gevaren zelf te herkennen en te vermden. De elektricien is speciaal voor de werkomgeving waarin h werkt opgeleid en kent de relevante normen en bepalingen.343

Installatie Elektrisch aansluiten Levensgevaar door elektrische schok! Onjuiste montage en installatie van het apparaat kunnen leiden tot levensgevaarlke elektri- sche spanningen. − Montage en aansluiting uitsluitend door een elektromonteur laten uitvoeren. WAARSCHU- WING! Personeel:

• DIN-rail (15 mm x 12,5 mm) Voorwaarde:

• De aansluitklemmen van de leidingen moeten een doorsnede tussen 1 mm² en 2,5 mm² hebben. Afb. 4: Montage op DIN-rail

1. Verdeelkast-schakelklok van boven op de DIN-rail (Afb. 4) plaatsen en naar achteren drukken tot

deze vergrendelt.344

Elektrisch aansluiten

2. De aansluitkabels strippen.

• Striplengte: 8 mm Aanhaalmomenten Om beschadiging en slechte contacten te voorkomen, de aansluitklemmen met een moment van 1,2 – 1,4 Nm vastschroeven. AANWZING!

Afb. 5: Schakelschema A 110 – 230 V 1-kanaal-verdeelkast-schakelklok B 110 – 230 V 2-kanaals-verdeelkast-schakelklok C 12/24-V-verdeelkast-schakelklok

3. Verdeelkast-schakelklok volgens schakelschema (Afb. 5/A), (Afb. 5/B) of (Afb. 5/C) aansluiten.

Conguratie Back-upbatter Gereduceerde gangreserve van de back-upbatter! B bediening zonder netaansluiting wordt de gangreserve van de back-upbatter gereduceerd. Na 8 jaar opslag zonder netbedrf is de back-upbatter leeg. AANWZING! Verbinding met mobiele apparaten Handmatige bediening en programmering zn mogelk als geen actieve verbinding met mobiele apparaten bestaat. Eerste inbedrfstelling Toestand b levering In de leveringstoestand bevindt het apparaat zich in de automatische modus met voorinstellingen voor td, datum en menutaal (Engels).346

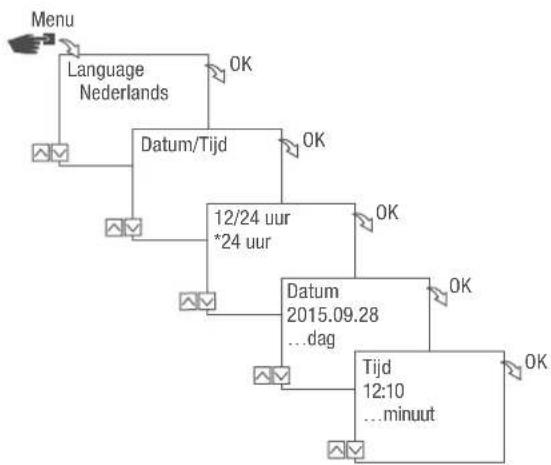

Assistent voor inbedrfstelling B de eerste bediening van de menuknop leidt een assistent u door de basisinstellingen die b de eerste inbedrfstelling kunnen worden gecontroleerd en eventueel worden aangepast. Afb. 6: Eerste inbedrfstelling Taal instellen Afb. 7: Taal instellen

1. Op de toets Menu drukken.

Taal kiezen en met OK bevestigen. B de eerste inbedrfstelling staat hier altd Taal.

3. Taal kiezen en met

OK bevestigen. Language Nederlands Menu

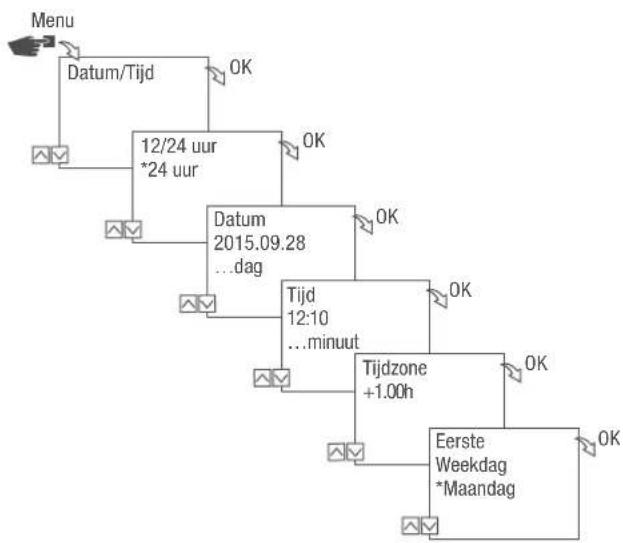

1. Op de toets Menu drukken.

Datum/tijd kiezen en met OK bevestigen.

3. Gewenste weergave (Ä „Mogelke tdweergaven“ op pagina348) kiezen en met

4. Datum invoeren en met

5. Td invoeren en met

6. Tdzone invoeren en met

7. Eerste weekdag invoeren en met

Weekdag kiezen Voorbeeld: − 1e dag = zondag... 1-5 = zo-do − 1e dag = maandag... 1-5 = ma-vr Mogelke tdweergaven Instelling Effect 24 uur Het tijdstip wordt in een 24 uur-formaat weergegeven. AM/PM Het tijdstip wordt in een 12 uur-formaat weergegeven.

Zomer-/wintertd kiezen De automatische berekening van de zomer-/wintertd kan na mogelke instellingen (Ä „Mogelke instel- lingen“ op pagina349) worden uitgevoerd, of worden gedeactiveerd. Mogelke instellingen Instelling Effect EU (fabrieksinstelling) De omschakeling vindt plaats op steeds de laatste zondag in maart en oktober. Deze wordt elk jaar opnieuw berekend. USA De omschakeling vindt plaats op de tweede zondag in maart en op de eerste zondag in novem- ber. Deze wordt elk jaar opnieuw berekend. Aanpassen 1 De zomer-/wintertijd voor elk jaar automatisch opnieuw berekend. De tijdsomschakeling gebeurt op de betreffende zondag van 2 naar 3 uur (zomertijd) of van 3 naar 2 uur (wintertijd).

• Als de ingevoerde datum tussen de 1e en de 15e van de gekozen maand ligt, wordt de omschakeling altijd uitgevoerd op de eerste zondag.

• Als de ingevoerde datum tussen de 16e en de 31e van de gekozen maand ligt, wordt de omschakeling altijd uitgevoerd op de laatste zondag. Aanpassen 2 De omschakeling gebeurt elk jaar op dezelfde ingevoerde datum. Nee Geen omschakeling. Afb. 9: Zomer- en wintertd kiezen

1. Op de toets Menu drukken.

3. Gewenste instelling (Ä „Mogelke instellingen“ op pagina349) kiezen en met

4. Na de invoer van de instelling

Aanpassen 1 of Aanpassen2 de maand en de dag invoeren en met OK bevestigen. Zo/Wi-td Menu

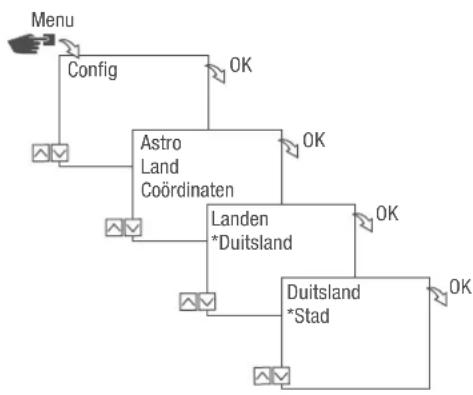

Standplaatsinformatie instellen In het menu Astro wordt de standplaatsinformatie vastgelegd. Als de standplaats wordt gedenieerd, kunnen de programma's aan de zonsop- en ondergang van de desbetreffende standplaats worden aangepast. Afb. 10: Standplaatsinformatie instellen De Astro-functie is afhankelk van de uitvoering.

Cong kiezen en met OK bevestigen.

3. Gewenste instelling (Ä „Mogelke instellingen“ op pagina350) kiezen en met

4. Specicaties van de gewenste instelling kiezen en met

OK bevestigen. ð De programma's worden b zonsop- of ondergang aan de gekozen stad aangepast. Mogelke instellingen Instelling Keuze Specificatie Land Landaanduiding van de standplaats. Een selectie van de steden wordt weergegeven. Coördinaten Breedte- en lengtegraad van de standplaats. – Cong Menu

Astro Land Coördinaten

Duitsland *Stad OK351

Astro-correctie instellen In het menu Correctie kan de zonsop- en ondergangprogrammering ten opzichte van de eigenlke pro- grammering worden gecorrigeerd. Afb. 11: Astro-correctie instellen De correctiefunctie is variantafhankelk. B meerdere ingestelde programmeringen met betrekking tot zonsop- ondergang worden steeds alleen de eerste zonsopgang en de laatste zonsondergang in acht genomen. Impuls-, cyclus- en toevalsschakelingen kunnen niet worden gecorrigeerd.

Cong kiezen en met OK bevestigen.

Astro kiezen en met OK bevestigen.

Correctie kiezen en met OK bevestigen.

AAN kiezen en met OK bevestigen. ð De Astro-correctie is geactiveerd en wordt voor elke programmering afzonderlk ingesteld. Cong Menu

Achtergrondverlichting instellen In het menu Licht wordt ingesteld hoe lang de achtergrondverlichting na de laatste druk op een toets ingeschakeld blft. Afb. 12: Achtergrondverlichting instellen

1. Op de toets Menu drukken.

Cong kiezen en met OK bevestigen.

Licht kiezen en met OK bevestigen.

4. Gewenste instelling (Ä „Mogelke instellingen“ op pagina352) kiezen en met

OK bevestigen. Mogelke instellingen Instelling Effect Fix AAN De achtergrondverlichting van de display blijft permanent ingeschakeld. 2min De achtergrondverlichting van het display blijft nog twee minuten na de laatste toetsbediening ingeschakeld. Cong Menu

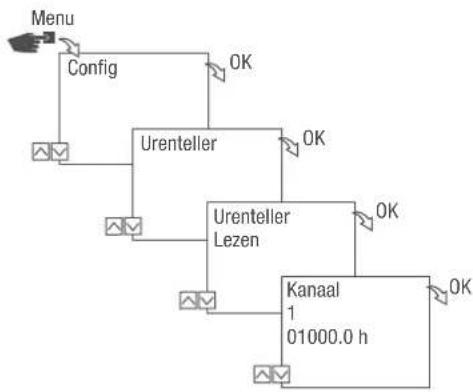

Urenteller aezen In het menu Urenteller lezen worden de bedrfsuren van het apparaat weergegeven. Afb. 13: Urenteller aezen

1. Op de toets Menu drukken.

Cong kiezen en met OK bevestigen.

Urentellen kiezen en met OK bevestigen.

Lezen kiezen en met OK bevestigen.

5. Gewenste kanaal kiezen en met

ESC terug naar de kanaalkeuze om voor een ander kanaal de urenteller af te lezen. Cong Menu

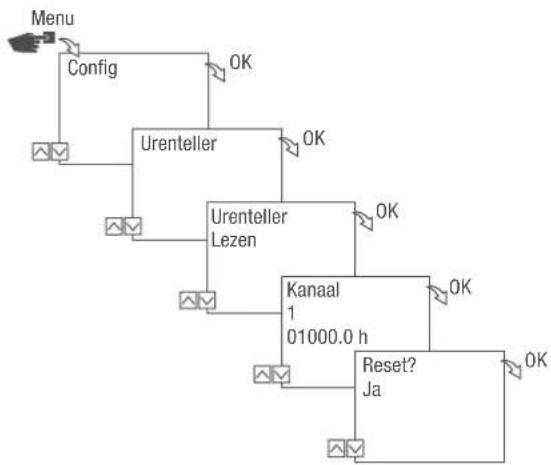

Urenteller terugzetten In het menu Reset kan de urenteller op 0 worden teruggezet. Afb. 14: Urenteller terugzetten

Cong kiezen en met OK bevestigen.

Urenteller kiezen en met OK bevestigen.

Lezen kiezen en met OK bevestigen.

5. Het kanaal kiezen en met

6. Gewenste instelling (Ä „Mogelke instellingen“ op pagina354) kiezen en met

OK bevestigen. Mogelke instellingen Instelling Effect Ja De urenteller wordt teruggezet. Nee De urenteller telt verder. Cong Menu

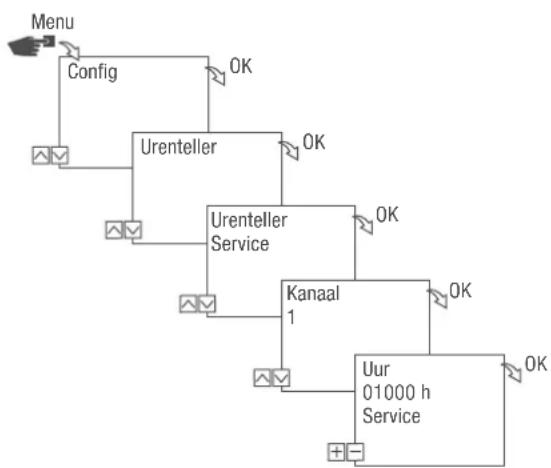

Serviceteller instellen In het menu Urenteller service kan worden ingesteld na hoeveel bedrfsuren een servicemelding voor een kanaal moet worden weergegeven. De weergave Service CHX verschnt in automatisch bedrf afwisse- lend met de td. Afb. 15: Serviceteller instellen

Cong kiezen en met OK bevestigen.

Urentellen kiezen en met OK bevestigen.

Service kiezen en met OK bevestigen.

5. Gewenste kanaal kiezen en met

6. Interval instellen (+/-) en met

ESC terug naar de kanaalkeuze om voor een ander kanaal de serviceteller in te stellen. Cong Menu

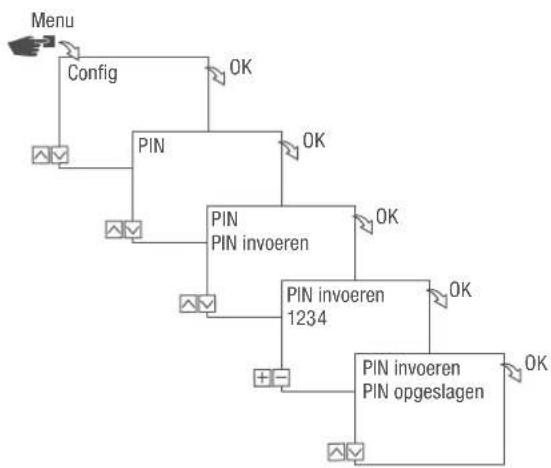

Cong kiezen en met OK bevestigen.

PIN kiezen en met OK bevestigen.

PIN invoeren kiezen en met OK bevestigen.

5. PIN invoeren en met

OK bevestigen. ð Alle conguraties, handmatige bedieningen en programmeringen zn PIN-beveiligd en kunnen zonder PIN-invoer niet worden gewzigd. Cong Menu

PIN invoeren PIN opgeslagen OK357

Modus kiezen In het menu Modus wordt vastgelegd of de standaardfuncties of de uitgebreide functies beschikbaar moeten zn. Afb. 17: Modus selecteren

Cong kiezen en met OK bevestigen.

Modus kiezen en met OK bevestigen.

4. Gewenste instelling (Ä „Mogelke instellingen“ op pagina357) kiezen en met

OK bevestigen. Mogelke instellingen Standaard Uitgebreid

• AAN-/UIT-commando • AAN-/UIT-commando

• Programma prioriteit vastleggen (Ä hoofdstuk „Programma's prioriteit vastleggen“ op pagina370)

• Zonsop- en ondergangsprogrammering

• Impulsprogrammering (Ä hoofdstuk „Impulsschakeling programmeren“ op pagina375)

• Cyclusprogrammering (Ä hoofdstuk „Cyclusschakeling programmeren“ op pagina377)

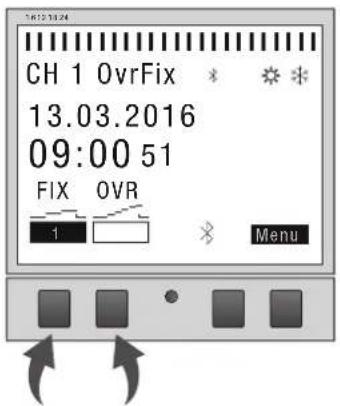

Bedrfsmodus kiezen Afb. 18: Bedrfsmodus Via de linker functietoets wordt de bedrfsmodus van het apparaat gekozen. Mogelijke instellingen FIX

Permanent UIT (FIX) Kanaal permanent uitgeschakeld. OVR

Override-modus AAN (OVR) Met de Override-modus wordt het actieve programma tijdelijk overschreven.• Later startend programma met „Override-modus AAN“ vroeger starten.De Override-functie geldt enkel voor het huidige programma en blijft tot aan het volgende automatische commando behouden. Daarna gaat het apparaat terug in de automatische modus.Voorbeeld:Een dagprogramma schakelt het apparaat dagelijks van 's morgens 08:00 tot 's middags 17:00 in. Moet het apparaat echter bij uitzonder al om 06:00 uur worden ingeschakeld, dan wordt hiervoor de overridemodus gebruikt.1 6 12 18 24 Menu 09:00

Mogelijke instellingen OVR

Override-modus UIT (OVR) Met de Override-modus wordt het actieve programma tijdelijk overschreven.

• Actueel actief programma met “Override-modus UIT" eerder beëindigen. De Override-functie geldt enkel voor het huidige programma en blijft tot aan het volgende automatische commando behouden. Daarna gaat het apparaat terug in de automatische modus. Voorbeeld: Een dagprogramma schakelt het apparaat dagelijks van 's morgens 08:00 tot 's middags 17:00 in. Als echter bij uitzon- dering het apparaat al om 16:00moet worden uitgeschakeld, wordt hiervoor de Override-modus gebruikt.

Automatische modus AAN Kanaal schakelt op basis van de geprogrammeerde schakeltij- den in.

Automatische modus UIT Kanaal schakelt op basis van de geprogrammeerde schakeltij- den uit.360

1. Op de toets Menu drukken.

Cong kiezen en met OK bevestigen.

Bluetooth kiezen en met OK bevestigen.

Smart Link of Algemeen kiezen en met OK bevestigen. ð De instellingen (Ä „Bluetooth-instellingen“ op pagina360) kunnen worden afgelezen. Via het mobiele apparaat kan de apparaatnaam worden gewzigd. Bluetooth-instellingen Menu Instellingen Smart Link MAC-adres Apparaatnaam Algemeen Nummer softwareversie Serienummer apparaat Cong Menu

Verdeelkast-schakelklok met kanaaluitbreiding verbinden De opgesomde gebruiksmogelkheden kunnen op de verdeelkast-schakelklok worden geprogrammeerd en op de kanaaluitbreiding op het gewenste kanaal worden uitgevoerd. Hiervoor moet de verdeelkast-schakel- klok met de kanaaluitbreiding verbonden zn. Toepassingsmogelkheden

• Datumonafhankelke programmering

• Datumgerelateerde programmering

• Impuls-, cyclus- en toevalsprogammering

• Zonsopgangs- en zonsondergangsgerelateerde programmering

• Programma-opmaak via mobiele apparatuur

• Bluetooth-Low-Energy-interface voor toebehoren en mobiele apparaten voor de programmering De uitbreiding is uitsluitend b bepaalde varianten mogelk. Verbindingsopbouw voorbereiden Afb. 20: Bluetooth-verbinding aan de verdeelkast-schakelklok opbouwen

) aan de verdeelkast-schakelklok indrukken. Menu 09:00

2. Op de toets Menu drukken.

Cong kiezen en met OK bevestigen.

Bluetooth kiezen en met OK bevestigen.

BLE-apparaten kiezen en met OK bevestigen. Afb. 22: Bluetooth-verbinding aan de kanaaluitbreiding opbouwen

) aan de kanaaluitbreiding indrukken. ð Het Bluetooth-symbool knippert gedurende 2 minuten. Een lst met alle in de buurt beschik- bare apparaten wordt op het display van de verdeelkast-schakelklok weergegeven. De procedure moet binnen 2 minuten worden afgesloten, anders moet de procedure worden herhaald. Na de eerste verbinding verbindt de verdeelkast-schakelklok zich automatisch met mobiele apparaten in de buurt. De Bluetooth-verbinding blft b een stroomuitval gedurende 2 minuten bestaan. Cong Menu

Verbinding maken Afb. 23: Kanaaluitbreiding kiezen

7. Aan de verdeelkast-schakelklok de te verbinden kanaaluitbreiding met de linker toetsen (⋀/⋁) uit de

lst kiezen en met + bevestigen. De verbonden kanaaluitbreiding wordt met # gekenmerkt.

8. Keuze van een nieuwe kanaaluitbreiding met de linkertoets (⋀/⋁) en met

+ bevestigen. Afb. 24: Kanaaluitbreiding is met verdeelkast-schakelklok verbonden

9. De kanaaluitbreiding toont b actieve verbinding de naam van het verbonden apparaat (Afb.24/

10. Als de verdeelkast-schakelklok resp. de kanaaluitbreiding door een PIN beveiligd is, de PIN op de

verdeelkast-schakelklok invoeren. ESC

Kanaaluitbreidingen van de verdeelkast-schakelklok scheiden Afb. 25: Kanaaluitbreiding kiezen

1. Aan de verdeelkast-schakelklok de te scheiden kanaaluitbreiding met de linker toetsen (⋀/⋁) uit de

lst kiezen en met - bevestigen. De verbonden kanaaluitbreidingen worden met # gekenmerkt.

2. Keuze van een nieuwe. te scheiden kanaaluitbreiding met de linkertoets (⋀/⋁) en met

Verdeelkast-schakelklok via mobiele apparaten bedienen en programmeren Verbinding met mobiele apparaten Via een Bluetooth-verbinding kunnen de functies "FIX AAN/UIT" en "Override-Modus (OVR)" van de ver- deelkast-schakelklok direct worden gestuurd. Afb. 26: Weergave tdens een gegevensoverdracht De instellingen en de programmeringen kunnen via het mobiele apparaat worden vastgelegd en op het gewenste kanaal van de verdeelkast-schakelklok worden uitgevoerd. De op de mobiele app uitgevoerde instellingen en programma's moeten op de verdeelkast-schakelklok worden overgedragen (Afb. 26). Voor de programmering van de verdeelschakeluur via een mobiel apparaat is de desbetref- fende mobiele app vereist. De mobiele app Talento Smart is zowel voor Android- als voor iOS-apparaten beschikbaar; alternatief de afgebeelde QR-code scannen en app installeren.366

Verbindingsopbouw voorbereiden

1. Bluetooth op mobiele apparaten inschakelen.

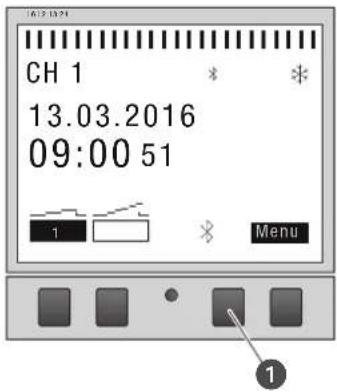

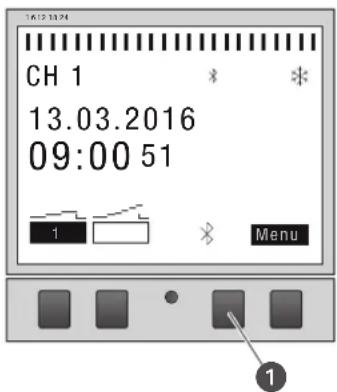

Afb. 27: Bluetooth-verbinding aan de verdeelkast-schakelklok opbouwen

) aan de verdeelkast-schakelklok indrukken. ð Het Bluetooth-symbool knippert gedurende 2 minuten. Een lst met alle in de buurt beschik- bare verdeelkast-schakelklokken wordt op het mobiele apparaat weergegeven. De procedure moet binnen 2 minuten worden afgesloten, anders moet de procedure worden herhaald. Na de eerste verbinding verbindt de verdeelkast-schakelklok zich automatisch met mobiele apparaten in de buurt. De Bluetooth-verbinding blft b een stroomuitval gedurende 2 minuten bestaan. Verbinding maken

2. Op het mobiele apparaat moet de verdeelkast-schakelklok worden gekozen.

ð De verdeelkast-schakelklok toont b actieve verbinding het Bluetooth-symbool (FIX). Menu 09:00

Programmering Informatie over programmering Gereduceerde gangreserve van de back-upbatter! B bediening zonder netaansluiting wordt de gangreserve van de back-upbatter gereduceerd. AANWZING! Prioritering Uitschakelcommando's hebben voorrang op inschakelcommando's. Programmeringsstappen Voorwaarde:

• Er bestaat geen actieve verbinding met mobiele apparaten.

1. Datum resp. datumbereik vastleggen.

In dit menu kunt u vastleggen op welk dag resp. gedurende welke periode (datum van…tot) het apparaat moet worden in- resp. uitgeschakeld.

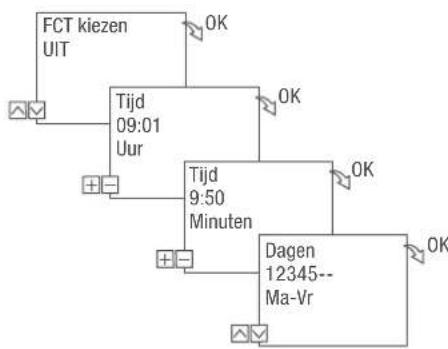

2. Functie en schakeltd vastleggen.

In dit menu kan worden vastgelegd welk schakelcommando op welk moment moet worden uitge- voerd. Deze varianten zn beschikbaar in volgende versies:

• De AAN/UIT-functie is in alle versies beschikbaar.

• De impuls-, cyclus- en toevalsprogammering is afhankelk van de uitvoering. De functies en schakeltden kunnen per kanaal datumonafhankelk of voor verschillende datum- bereiken worden vastgelegd (Ä hoofdstuk „Datumafhankelk/-onafhankelk programmeren“ op pagina368).368

De verdeelkast-schakelklok kan met en zonder datumbereik worden geprogrammeerd. Afb. 28: Programmering zonder resp. met datum Optie Invoer Resultaat Verdeelkast-schakelklok zonder datumbereik programmeren. Met datum? Nee kiezen en met OK bevestigen. De schakelcommando's gelden onafhankelijk van de datum. Verdeelkast-schakelklok met datum- bereik programmeren. Met datum?

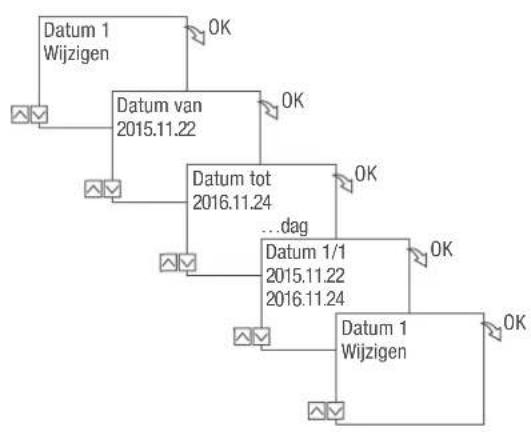

kiezen en met OK bevestigen. Er kunnen meerdere datumbereiken worden gedefinieerd. Na vastleggen van het laatste datumbereik Nee kiezen en met OK bevestigen. De schakelcommando's gelden voor de dagen of de periodes die bij de programmering worden gedefinieerd. Programma Menu

WILDCARDS GEBRUIKEN B de invoer van de datum kunnen plaatshouders (wildcards) worden gebruikt. Hierdoor is het mogelk om steeds terugkerende schakeltden te programmeren, die bvoorbeeld altd op de eerste van de maand moeten worden uitgevoerd. In plaats van jaartallen of maanden kunnen de wildcards **** voor het jaar en ** voor de maand worden gekozen. Voor het kiezen van de wildcard wordt eerst het jaar ingevoerd; andere mogelkheden worden dan voor- gesteld. Door knipperende toetsen wordt weergegeven op welk punt men zich bevindt en met (+/-) kan het jaar of de maand worden ingevoerd. Voorbeelden voor datuminvoer met wildcards Datumrecord Uitvoering 2016.**.13 – 2016.**.13 Het schakelcommando wordt op elke 13e van de maand uitgevoerd. ****.**.01 – ****.**.01 Het schakelcommando wordt jaarlijks op de eerste dag van een maand uitgevoerd.370

Met de prioritering wordt vastgelegd in welke volgorde de programma's van het apparaat moeten verlopen. Zo kan een dagelks schakelcommando worden uitgevoerd maar via een hogere prioriteit gedenieerd zn dat op vastgelegde dagen of tdens periodes andere schakeltden gelden. Voorbeeld: Een dagprogramma schakelt het apparaat dagelks van 's morgens 08:00 tot 's middags 17:00 in. Als het apparaat bvoorbeeld in het weekend of op een feestdag het apparaat niet moet worden ingescha- keld, moet een programma met een hogere prioriteit voor deze dagen worden gemaakt. Dit programma heeft dan voorrang op de overige instellingen. De prioritering is standaard als volgt ingesteld:

• Zonder datum − Erg laag

• Een periode − Gemiddeld

• Met een gedenieerde datum (bvoorbeeld 01.01.2016) − Hoog De volgende prioriteiten kunnen worden ingesteld:

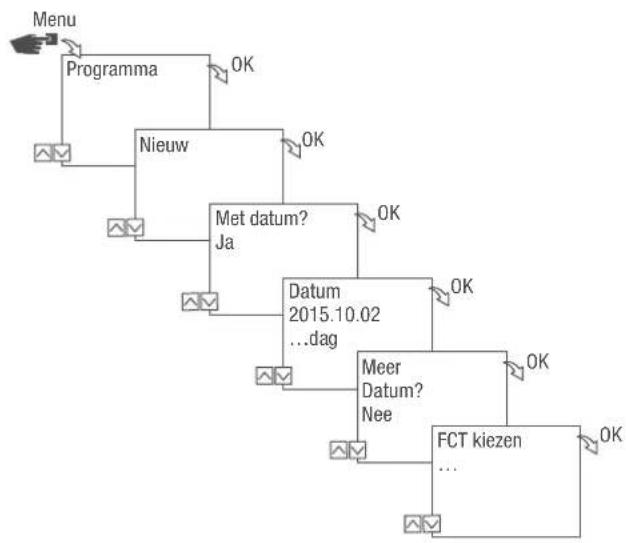

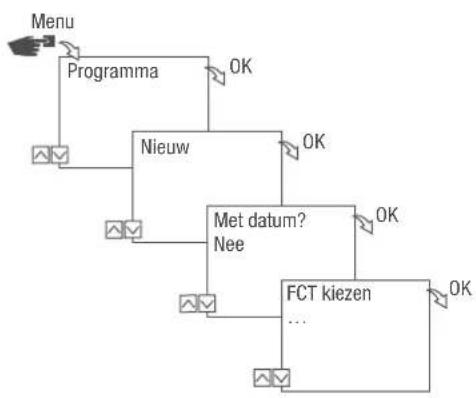

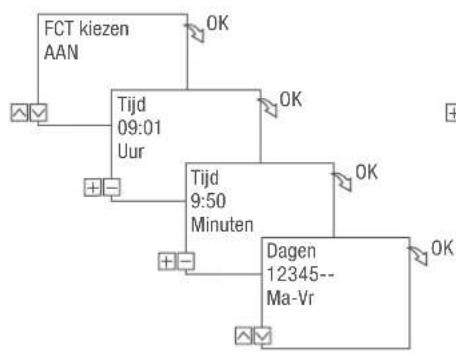

Nieuw schakelprogramma aanmaken

1. Op de toets Menu drukken.

Programma kiezen en met OK bevestigen.

Opnieuw kiezen en met OK bevestigen. ð Het aantal nog beschikbare programmageheugenplaatsen wordt kort weergegeven (PXXX). Het aantal van de nog beschikbare schakel-programmageheugenplaatsen wordt kort weerge- geven (dXXX).

Met datum? vastleggen of het schakelprogramma met een datum moet worden geprogrammeerd (Ä hoofdstuk „Datumafhankelk/-onafhankelk programmeren“ op pagina368).

AAN kiezen en met OK bevestigen.

6. Uren en minuten van de inschakeltd (+/-) invoeren en met

OK bevestigen. Variantafhankelk: In plaats van uur en minuut kunnen ook zonsopgang (Zo-opgang) of zonsondergang ( Zo-ondergang) worden gekozen. Zonsop- en ondergang wordt bovendien als alternatief voor uur en minuut weergegeven. Programma Menu

7. B geactiveerde Astro-correctie de gewenste instelling kiezen en met OK bevestigen.

Mogelke instellingen Astro-correctie Instelling Effect hh:mm

De correctie is gedeactiveerd. hh:mm Het schakelcommando word alleen uitgevoerd, als de zonsopgang na de ingestelde tijd plaatsvindt. hh:mm Het schakelcommando word alleen uitgevoerd, als de zonsopgang voor de ingestelde tijd plaatsvindt. hh:mm Het schakelcommando word alleen uitgevoerd, als de zonsondergang na de ingestelde tijd plaatsvindt. hh:mm Het schakelcommando word alleen uitgevoerd, als de zonsondergang voor de ingestelde tijd plaatsvindt.

8. Specicaties van de gewenste instelling van de Astro kiezen en met OK bevestigen.

9. Weekdag/en instellen (⋀/⋁) waarop de schakeltd moet gelden, en met

OK bevestigen. De weekdagen 1 – 5, 6 – 7 en 1 – 7 zn vooraf ingesteld. Afzonderlke weekdagen kunnen onder "Dagen kiezen" worden ingesteld (+/-).

10. Kanaal kiezen (+/-) waarvoor de schakeltd moet worden ingesteld en met

OK bevestigen. De kanaalkeuze wordt alleen vanaf 2 kanalen weergegeven. + Actief kanaal – Inactief kanaal

11. Om nog een schakeltd te maken, JA kiezen en met OK bevestigen.

12. De automatisch voorgestelde prioriteit overnemen en met

OK bevestigen of de prioriteit aanpassen. De selectie van de prioriteit is alleen in uitgebreide modus mogelk (Ä hoofdstuk „Program- ma's prioriteit vastleggen“ op pagina370).373

1. Op de toets Menu drukken.

Programma kiezen en met OK bevestigen.

Opnieuw kiezen en met OK bevestigen. ð Het aantal nog beschikbare programmageheugenplaatsen wordt kort weergegeven (PXXX). Het aantal van de nog beschikbare schakel-programmageheugenplaatsen wordt kort weerge- geven (dXXX).

Met datum? vastleggen of het schakelprogramma met een datum moet worden geprogrammeerd (Ä hoofdstuk „Datumafhankelk/-onafhankelk programmeren“ op pagina368).

UIT kiezen en met OK bevestigen.

6. Uren en minuten van de inschakeltd (+/-) invoeren en met

OK bevestigen. Variantafhankelk: In plaats van uur en minuut kunnen ook zonsopgang (Zo-opgang) of zonsondergang ( Zo-ondergang) worden gekozen. Zonsop- en ondergang wordt bovendien als alternatief voor uur en minuut weergegeven. Programma Menu

7. B geactiveerde Astro-correctie de gewenste instelling kiezen en met OK bevestigen.

8. Specicaties van de gewenste instelling van de Astro kiezen (Ä hoofdstuk „Commando AAN pro-

grammeren“ op pagina371) en met OK bevestigen.

9. Weekdag/en instellen (⋀/⋁) waarop de schakeltd moet gelden, en met

OK bevestigen. De weekdagen 1 – 5, 6 – 7 en 1 – 7 zn vooraf ingesteld. Afzonderlke weekdagen kunnen onder "Dagen kiezen" worden ingesteld (+/-).

10. Kanaal kiezen (+/-) waarvoor de schakeltd moet worden ingesteld en met

OK bevestigen. De kanaalkeuze wordt alleen vanaf 2 kanalen weergegeven. + Actief kanaal – Inactief kanaal

11. Om nog een schakeltd te maken, JA kiezen en met OK bevestigen.

12. De automatisch voorgestelde prioriteit overnemen en met

OK bevestigen of de prioriteit aanpassen. De selectie van de prioriteit is alleen in uitgebreide modus mogelk (Ä hoofdstuk „Program- ma's prioriteit vastleggen“ op pagina370).375

IMPULSSCHAKELING PROGRAMMEREN De impulsschakeling is uitsluitend b bepaalde varianten mogelk. Afb. 31: Impulsschakeling Bestanddelen van een impuls-schakelcommando:

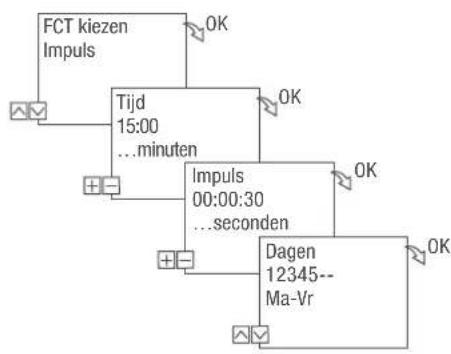

) Duur = Schakeling AAN − kortste schakelduur AAN: 1 seconde − kortste schakelduur AAN: 2 uur Voorbeeld: Kanaal 1 moet elke dag van maandag tot vrdag om 15:00 uur gedurende 30 seconden worden ingeschakeld. Afb. 32: Impulsschakeling programmeren 15:00 h

1. Op de toets Menu drukken.

Programma kiezen en met OK bevestigen.

Opnieuw kiezen en met OK bevestigen. ð Het aantal nog beschikbare programmageheugenplaatsen wordt kort weergegeven (PXXX). Het aantal van de nog beschikbare schakel-programmageheugenplaatsen wordt kort weerge- geven (dXXX).

Met datum? vastleggen of het schakelprogramma met een datum moet worden geprogrammeerd (Ä hoofdstuk „Datumafhankelk/-onafhankelk programmeren“ op pagina368).

Impuls kiezen en met OK bevestigen.

6. Uren en minuten van de schakeltd (+/-) invoeren en met

7. Uren, minuten en seconden van de impulsduur (+/-) invoeren en met

8. Weekdag/en instellen (⋀/⋁) waarop de schakeltd moet gelden, en met

OK bevestigen. De weekdagen 1 – 5, 6 – 7 en 1 – 7 zn vooraf ingesteld. Afzonderlke weekdagen kunnen onder "Dagen kiezen" worden ingesteld (+/-).

9. Kanaal kiezen (+/-) waarvoor de impuls moet worden ingesteld en met

OK bevestigen. De kanaalkeuze wordt alleen vanaf 2 kanalen weergegeven. + Actief kanaal – Inactief kanaal

10. Om nog een schakeltd te maken, JA kiezen en met OK bevestigen.

11. De automatisch voorgestelde prioriteit overnemen en met

OK bevestigen of de prioriteit aanpassen. De selectie van de prioriteit is alleen in uitgebreide modus mogelk (Ä hoofdstuk „Program- ma's prioriteit vastleggen“ op pagina370).377

CYCLUSSCHAKELING PROGRAMMEREN De cyclusschakeling is uitsluitend b bepaalde varianten mogelk. Afb. 33: Cyclusschakeling Bestanddelen van een cyclus-schakelcommando:

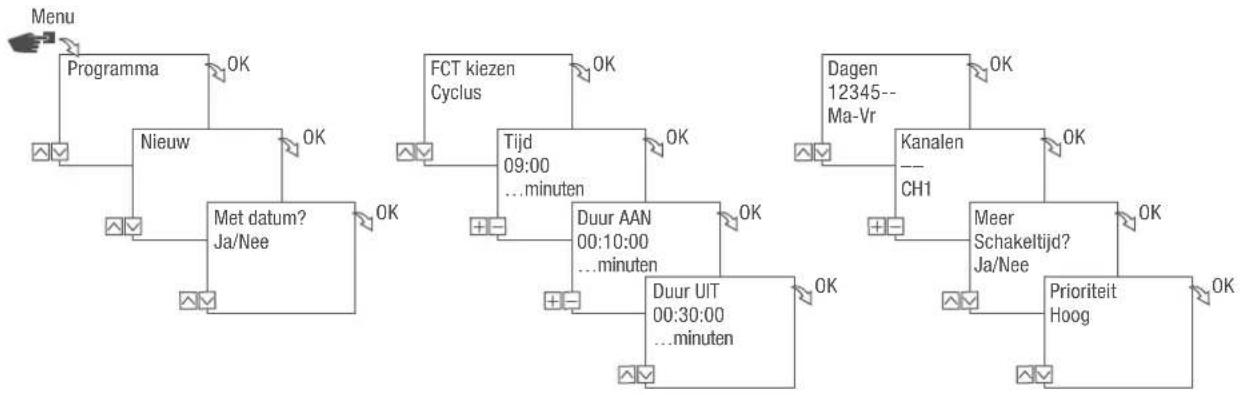

) Duur UIT = Schakeling UIT Voor het beëindigen van een cyclus moet een eigen commando “UIT” worden ingesteld. Een overlapping van cyclusprogramma's is niet toegelaten. Voorbeeld: Kanaal 1 wordt vanaf maandag tot vrdag van 09:00 uur tot 19:00 uur elke 30 minuten 10 minuten ingeschakeld. Schakeling Cyclus Starttijd 9:00 Duur AAN 10 minuten Duur UIT 20 minuten Afzonderlijk UIT-commando 19:00 19:00 h9:00 h

1. Op de toets Menu drukken.

Programma kiezen en met OK bevestigen.

Opnieuw kiezen en met OK bevestigen. ð Het aantal nog beschikbare programmageheugenplaatsen wordt kort weergegeven (PXXX). Het aantal van de nog beschikbare schakel-programmageheugenplaatsen wordt kort weerge- geven (dXXX).

Met datum? vastleggen of het schakelprogramma met een datum moet worden geprogrammeerd (Ä hoofdstuk „Datumafhankelk/-onafhankelk programmeren“ op pagina368).

Cyclus kiezen en met OK bevestigen.

6. Uren en minuten van de schakeltd (+/-) invoeren en met

7. Duur AAN (+/-) invoeren en met

8. Duur UIT (+/-) invoeren en met

9. Weekdag kiezen (⋀/⋁) waarop de cyclus moet worden gestart, en met

OK bevestigen. De weekdagen 1 – 5, 6 – 7 en 1 – 7 zn vooraf ingesteld. Afzonderlke weekdagen kunnen onder "Dagen kiezen" worden ingesteld (+/-).

10. Kanaal kiezen (+/-) waarvoor de cyclus moet worden ingesteld en met

OK bevestigen. De kanaalkeuze wordt alleen vanaf 2 kanalen weergegeven. + Actief kanaal – Inactief kanaal Dagen 12345-- Ma-Vr

Prioriteit Hoog OK379

11. Om nog een schakeltd te maken, JA kiezen en met OK bevestigen.

Om de cyclus te beëindigen moet een UIT-commando worden ingesteld.

12. De commando's voor een uitschakelduur van de cyclusschakeling uitvoeren Ä hoofdstuk „Com-

mando UIT programmeren“ op pagina373.

13. Om nog een schakeltd te maken, NEE kiezen.

14. De automatisch voorgestelde prioriteit overnemen en met

OK bevestigen of de prioriteit aanpassen. De selectie van de prioriteit is alleen in uitgebreide modus mogelk (Ä hoofdstuk „Program- ma's prioriteit vastleggen“ op pagina370).380

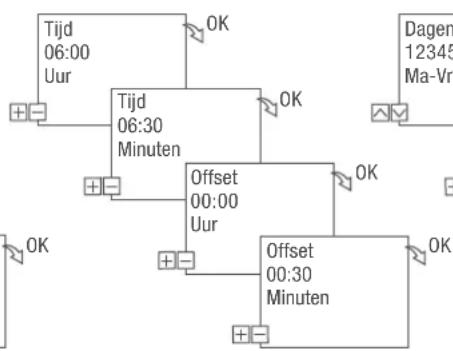

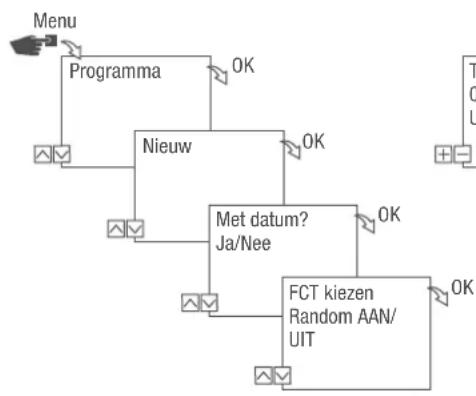

TOEVALSSCHAKELING PROGRAMMEREN De toevalsschakeling is uitsluitend b bepaalde varianten mogelk. Afb. 35: Toevalsschakeling programmeren De toevalsprogrammering is enkel in de uitgebreide modus mogelk (Ä hoofdstuk „Modus kiezen“ op pagina357). Voorbeeld: Kanaal 1 wordt maandag tot vrdag om 06:30 met een offset van ± 30 minuten volgens toeval ingeschakeld.

2. Programma kiezen en met

3. Nieuw kiezen en met

OK bevestigen. ð Het aantal nog beschikbare programmageheugenplaatsen wordt kort weergegeven (PXXX). Het aantal van de nog beschikbare schakel-programmageheugenplaatsen wordt kort weerge- geven (dXXX).

Met datum? vastleggen of het schakelprogramma met een datum moet worden geprogrammeerd (Ä hoofdstuk „Datumafhankelk/-onafhankelk programmeren“ op pagina368).

Toeval AAN of Toeval UIT kiezen en met OK bevestigen. Er kan een offset van tot ±2 uur worden gedenieerd. Dagen 12345-- Ma-Vr

6. Uren en minuten van de schakeltd (+/-) invoeren en met OK bevestigen.

7. Uren en minuten van de periode van de toevalsprogrammering (+/-) invoeren en telkens met

8. Weekdag kiezen (⋀/⋁) waarop het apparaat volgens het toevalsprincipe moet schakelen en met

bevestigen. De weekdagen 1 – 5, 6 – 7 en 1 – 7 zn vooraf ingesteld. Afzonderlke weekdagen kunnen onder "Dagen kiezen" worden ingesteld (+/-).

9. Kanaal kiezen (+/-) waarvoor de cyclus moet worden ingesteld en met

OK bevestigen. De kanaalkeuze wordt alleen vanaf 2 kanalen weergegeven. + Actief kanaal – Inactief kanaal

10. Om nog een schakeltd te maken, JA kiezen en met OK bevestigen.

11. De automatisch voorgestelde prioriteit overnemen en met

OK bevestigen of de prioriteit aanpassen. De selectie van de prioriteit is alleen in uitgebreide modus mogelk (Ä hoofdstuk „Program- ma's prioriteit vastleggen“ op pagina370).382

Elementen bekken, bewerken of wissen

PROGRAMMA WEERGEVEN, BEWERKEN OF WISSEN

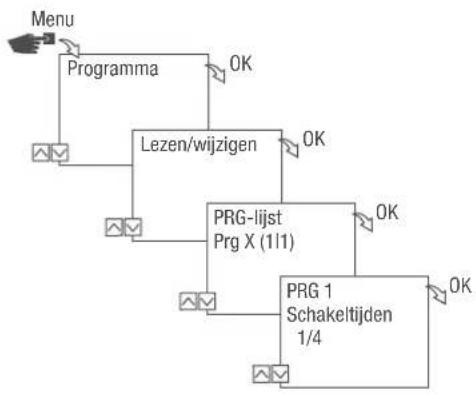

Afb. 36: Programma weergeven, bewerken of wissen

1. Op de toets Menu drukken.

Programma kiezen en met OK bevestigen.

Lezen/wijzigen kiezen en met OK bevestigen.

4. Programma kiezen en met

5. Om een lst (datumlst, schakeltden, prioriteit) te bekken of te bewerken, de gewenste lst kiezen.

Om het gekozen programma te wissen Wissen kiezen. Programma Menu

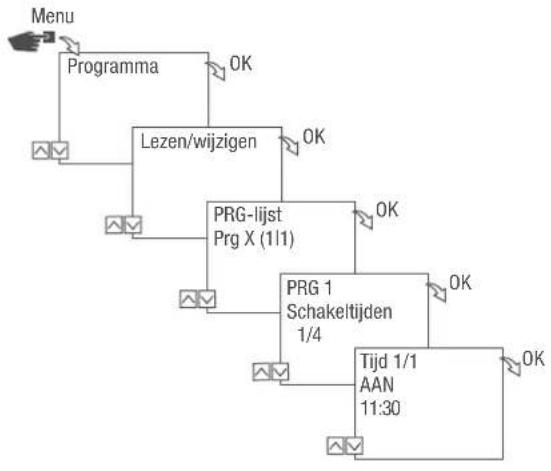

Afb. 37: Programma weergeven, bewerken of wissen

1. Op de toets Menu drukken.

Programma kiezen en met OK bevestigen.

Lezen/wijzigen kiezen en met OK bevestigen.

4. Programma kiezen en met

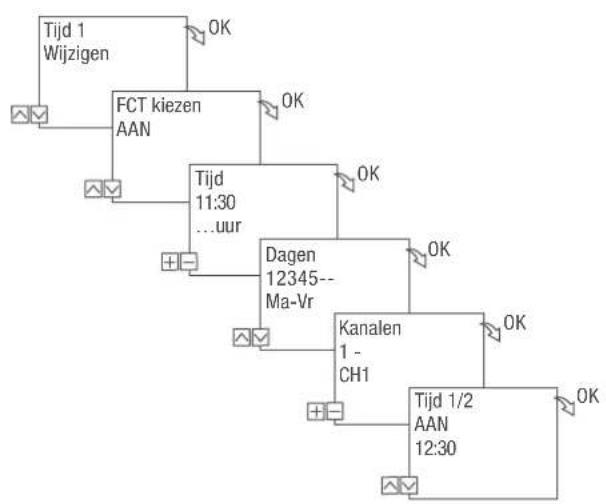

Schakeltijden kiezen en met OK bevestigen. Wissen: De gekozen schakeltd (bv. AAN/UIT, td, dagen, kanalen, impuls of cyclus) wordt gewist. Alles wissen: Alle schakeltden worden gewist.

Wijzigen, aanvullen, wissen of Alles wissen kiezen en met OK bevestigen. Programma Menu

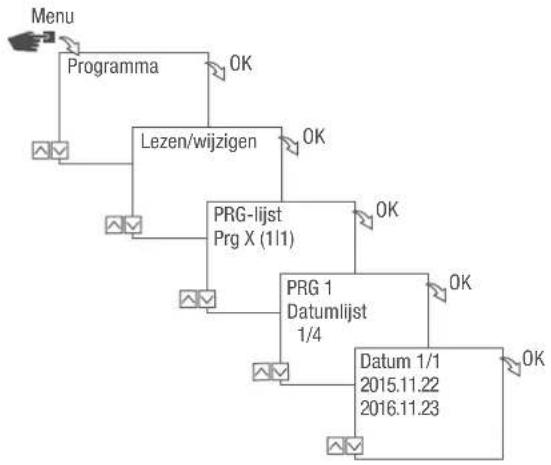

Afb. 38: Datumlst bewerken

1. Op de toets Menu drukken.

Programma kiezen en met OK bevestigen.

Lezen/wijzigen kiezen en met OK bevestigen.

Datumlijst kiezen en met OK bevestigen.

Datum kiezen en met OK bevestigen. Wissen: De gekozen datum (van…tot) wordt gewist. Alles wissen: Alle data in de datumlst worden gewist.

Aanvullen, wissen of Alles wissen kiezen en met OK bevestigen. Programma Menu

1. Op de toets Menu drukken.

Programma kiezen en met OK bevestigen.

Alles wissen kiezen en met OK bevestigen.

Ja kiezen en met OK bevestigen. Programma Menu

Afvoer Onvakkundige afvoer Gevaar voor het milieu door onjuiste afvoer! Door onjuiste afvoer kunnen gevaren voor het milieu ontstaan. − Elektrisch afval en elektronische componenten vakkundig afvoeren, d.w.z. gescheiden volgens materiaalgroepen van de onderdelen die moeten worden verwderd. − Zorg principieel voor een milieuvriendelke verwdering in overeenstemming met de stand van de milieubeschermings-, recycling- en afvalverwderingstechnologie. MILIEUBE- SCHERMING! Hergebruik Voor zover geen terugname- of afvoerovereenkomst werd vastgelegd, de uit elkaar genomen bestanddelen afvoeren voor recycling:

• Metaal tot schroot verwerken.

• Kunststofelementen naar recycling afvoeren.

• Overige componenten naar materiaaleigenschappen gesorteerd afvoeren.387
