KÄYTTÖOHJE talento smart C15 Grässlin

Tämä kaytöohje mahdollistaa kiskokiinnitteisen kelkoytkimen turvallisen ja tehokkaan kayton (jaljempänä laite). Tämä kaytöohje on laitteen osa, ja se on sailyettäva aina kaikkien laitetta kayttävien saatatvilla.

Kaikkien laitetta kayttävien on luettava ja ymmärrettäva tämä kaytöohje aina ennen toiden aloittamista. Turvallisen työskentelyn perusedellytys on kaikkien tassä kaytöohjeessa annettujen turvallisuusohjeiden ja toimintaohjeiden noudattaminen. Lisäksi voimassa ovat paikalliset työsojelumääräykset sekä yleiset laitteen kaytöaluetta koskevat turvallisuusmaäräykset.

Tekijänoikeudet

Tata kaytlohjetta suojaa tekijanoikeus.

Käytöohjeen luovuttaminen kolmannelle osapuolle, kaikenlainen jäljentäminen - myös osittainen - sekä sisällön käytto ja/tai tiedoksi antaminen edellyttävat valmistajan kirjallista lupaa sisäistä käyttoä lukuun ottamatta. Tekijänoikeuksien rikkominen velvoittaa vahingonkorvaukseen. Valmistaja pidattä itsellaan oikeuden puolustaa myös muita oikeuksiaan.

Tekijanoikeus on valmistajalla.

Lataaminen

Seuraavat tiedot loydat oositteesta www.graesslin.de:

Latausohje
Tekniset tiedot

Vaatimustenmukaisuusvakuutus

Grasslin GmbH vakuuttaa taten, etta kauko-ohjattava laite talento smart on direktiivin 2014/53/EU mukainen. Koko EU-vaatimustenmukaisuusvakuutuksen teksti on ladattavissa seuraavasta internetosoitteesta: http://ggsalesline.de/talento-smartofomorality

Yleistä 610

Rakenne ja toiminta 610

Turballisus 615

Asennus 618

Konfiguraatio 620

Ensikayttönonto 620

Kielen asettaminen 621

Paivamara ra ja kellonajan asettaminen 622

Kesä-/talviajan valitseminen 624

Sijaintipaikkatietojen asettaminen 625

Astrokorjauksen asettaminen 626

Taustavalaistuksen asettaminen 627

Tuntilaskurin lukeminen 628

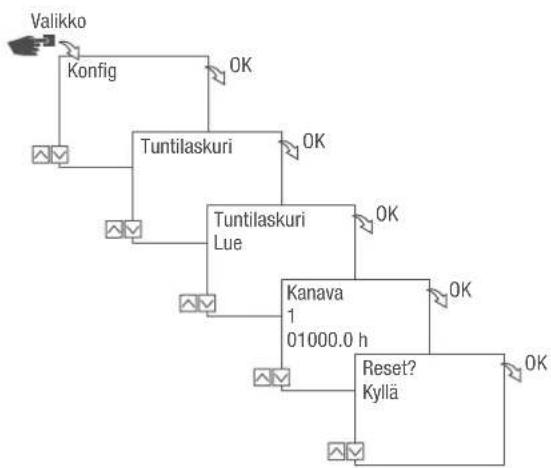

Tuntilaskurin nollaaminen 629

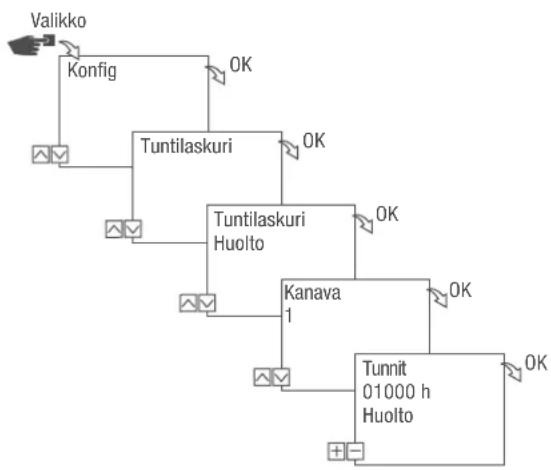

Huoltolaskurin asettaminen 630

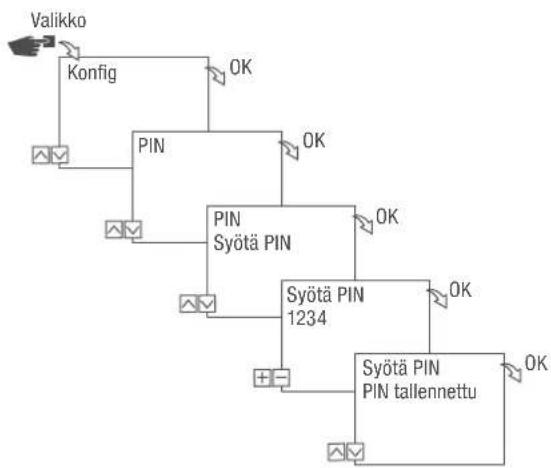

PIN-luvun asettaminen 631

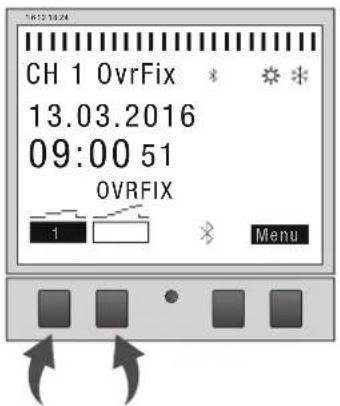

Käytötilan valitseminen 633

Bluetooth-asetusten lukeminen 635

Kiskokiinnitteisen kelkoytkimen yhdistaminen kanavalaajennukseen 636

Kanavalaajennusten erottaminen kiskokiinnitteisesta kelkoytkimesta 639

Kiskokiinnitteisen kelkoytkimen kaytto ja ohjelmosti mobililaitteilla. 640

Ohjelmoini 642

Ohjelmointia koskevia tietoja. 642

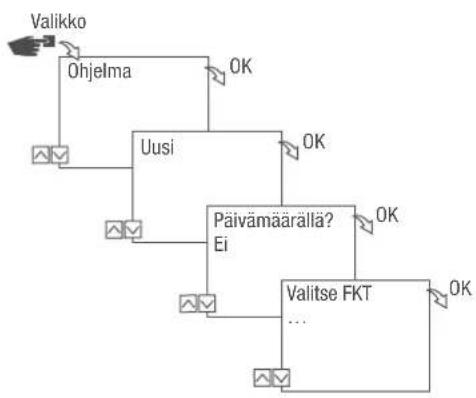

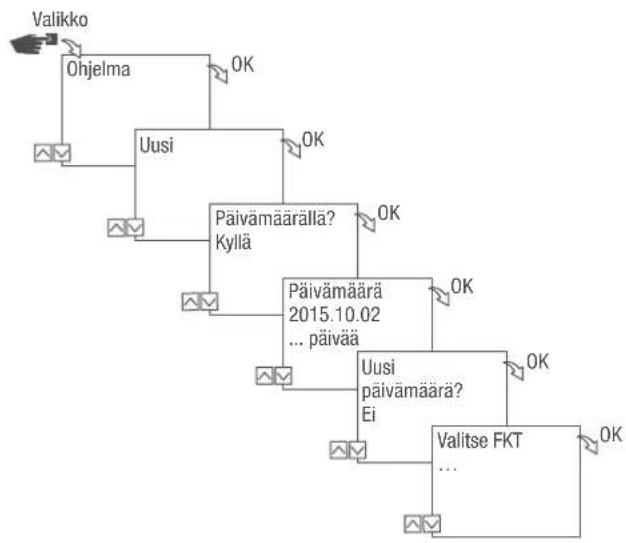

Paiyamara sta riippuva/riippumaton ohjelmoini 643

Jokerien kayttaminen 644

Ohjelmien prioriteetin asettaminen 645

Uuden kytkentaohjelman luominen 646

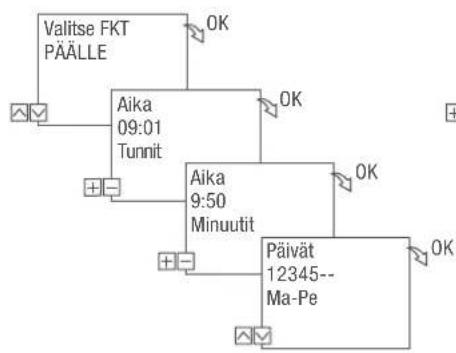

Komennon PÄÄLLE ohjelmoini 646

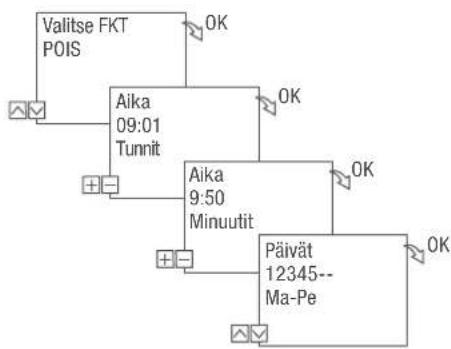

Komennon POIS ohjelmoini 648

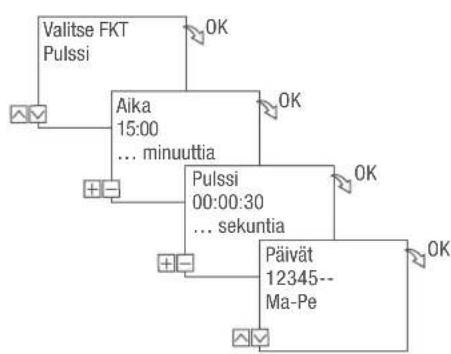

Pulssikytkennan ohjelmoini 650

Jaksokytkennan ohjelmoini 652

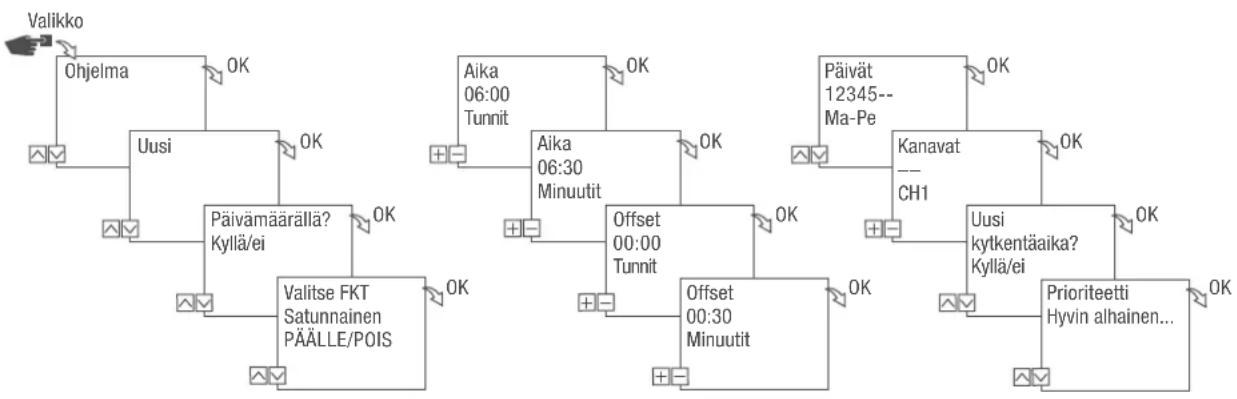

Satunnaiskytkennan ohjelmoini 655

Elementtien katsominen, muokkaus ja poisto 657

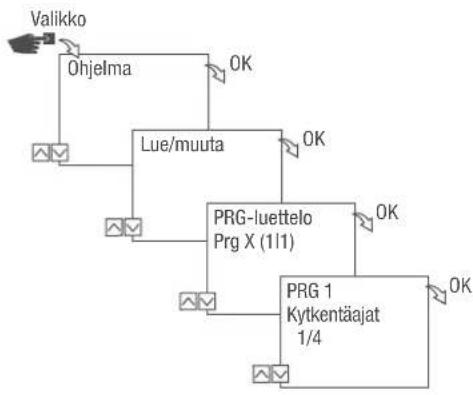

Ohjelman katsominen, muokkaus ja poisto 657

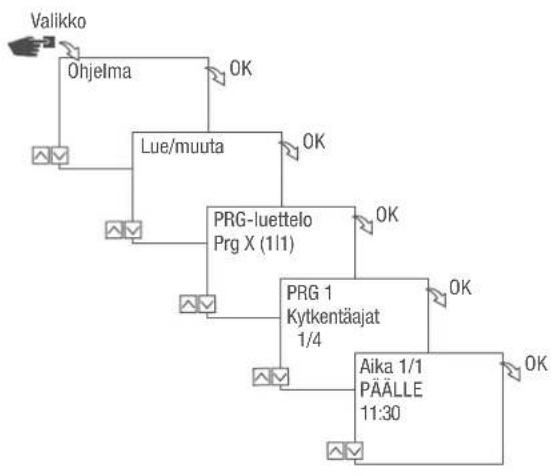

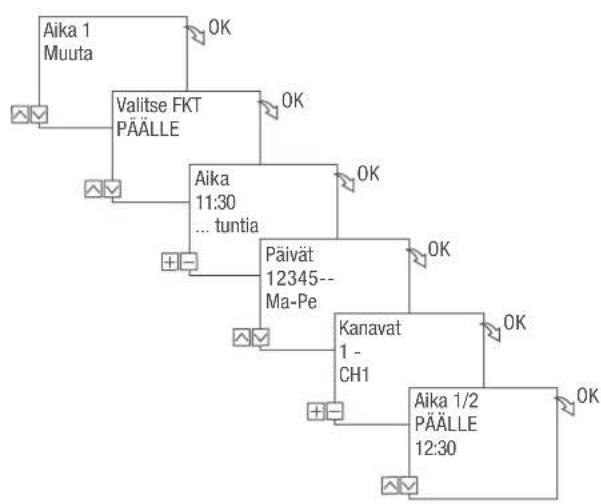

Kytkentaaikojen katsominen, muokkaus ja poisto. 658

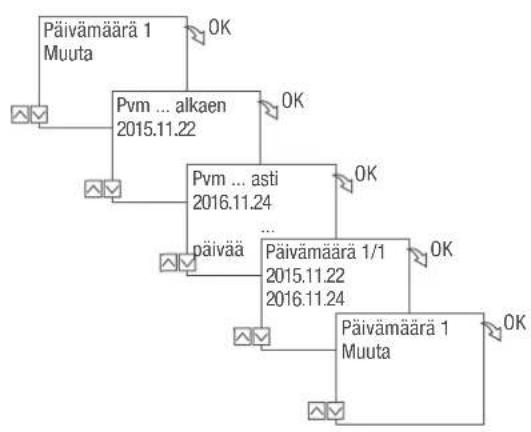

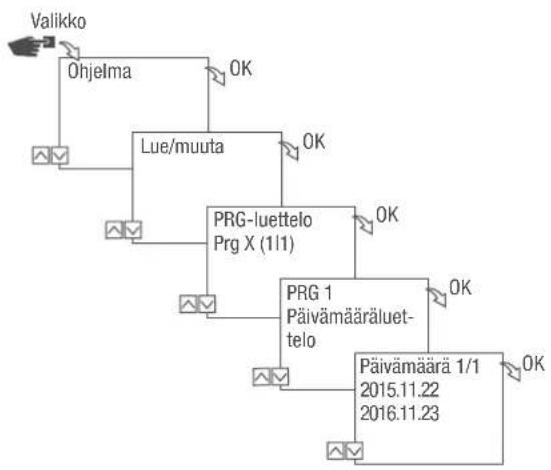

Päivämäräluettelon katsominen, muokkaus ja poisto. 659
Kaikkien ohjelmien poisto 660

Havittaminen 661

Yleistä

Rakenne ja toiminta

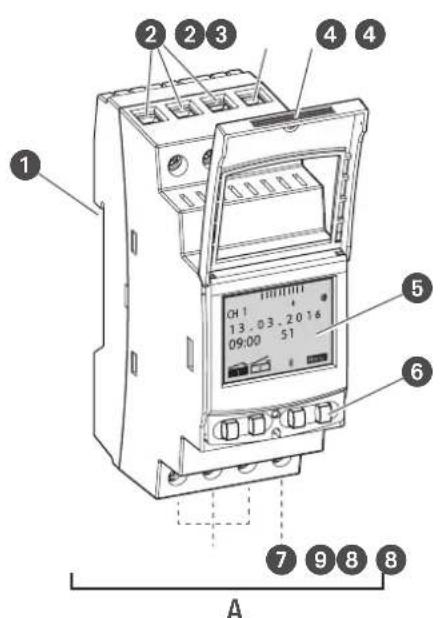

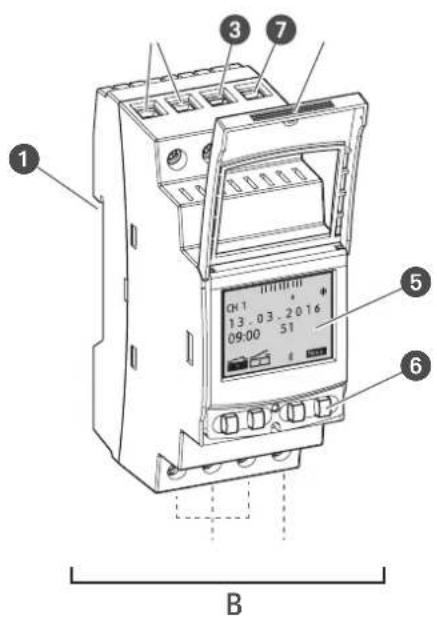

Kuva 1: Kiskokiinnitteinen kellokytkin

A 110-230 voltin 1-tai 2-kanavainen kelkoytkin
B 12/24 V - kelokytkin

Kiinnitsjärestelmä DIN-kiskoon asentamista varten
2 Kanavan 2 liittimet (vain 2-kanava-malissa)
3 Vaiheen liitin
4 Sinetoitavkotelo
5 Naytto
Kayttopainikkeet
Nollajohtimen liittin
8 Kanavan 1 liittimet
Potentaaliton tyhja liitin

Toiminnan Kuvaus

Kiskokiinnitteinen kelkoytkin on aikakytkin, joka asennetaan DIN-kiskoon (Kuva 1) napsauttamalla ja ohjaa sihen kulloinkin kytkettyä laitetta. Kiskokiinnitteisessä kelkoytkimessä on 1 tai 2 kanavaa ja sitä voidaan ohjata nayton (Kuva 1) ja 4 kayttö painikkeiden (Kuva 1) avulla. Kiskokiinnitteinen kelkoytkin voidaan ohjelmoida kasin tai langattomalla laitteella. Sen radiosignaalin taajuus on 2,4 Ghz ja maksimilähysteho 1,8 mW.

Tekniset tiedot (DIN EN 60730-1)

Toimintatapa 1.B

Likaisuusaste 2

Mitoitettu sykäysjannite 4000 V

Tässä käyttooppaassa kuvattujen laitteiden tekniset tiedot lóydät osoitteesta:

Kiskokiinnitteseen kelkoytkimeen voidaan ohjelmoida namà toiminnot:

Pävämärastä rippumaton ohjelmoini
Paivamaraarsta riippuva ohjelmoini
Paalle-,pois-ohjelmoini
Pulssi-, jakso- ja satunnaisohjelmosti
* Auringon noususta ja laskusta riippuva ohjelmoini
- Ohjelmaohjaus mobillilaitteilla
* Nämä toiminnot ovat mallikohtaisia.

Näytö- ja hallintalaitteet

Kuva 2: Nayton osat

1 Kanava
Ohjelmoidut kytkentaajat
3 Bluetooth
Kesaaika
5 Talviaika
Oikeanpuoleisten painikkeiden toimintonaytot
Valikkopainike
3 Bluetooth-painike
9 Reset-painike
10 Vasemmanpuoleiset painikkeet
10 Vasemmanpuoleisten painikkeiden toimintonaytot

Oikeanpuoleisten painikkeiden toimintonaytöt (Kuva 2/7 + 8)

Nayttö Toiminto

Valikko Ohjelmointitilaan siirtyminen.

Bluetooth Painikkeen painaminen kytkee Bluetooth-toiminnon paallee ja mahdollistaa yhteyden muodostamisen.

ESC Lyhyt painallus = siirty yy hden askelen takaisinpain.

Pitkä painallus (2 sekuntia) = paluu automaattikäytölle.

OK Valinta ja vahvistus.

<Viimeisen syotetyn tiedon poisto, esim. kellonaikaa syotettäessä.

Vasemmanpuoleisten painikkeiden toimintonaytöt (Kuva 2/0)

Näytö Toiminto
FIX	Käytötila PÄALLÄ (FIX) - Kanava on pysyvästi päällä.
1
FIX	Käytötila POIS (FIX) - Kanava on pysyvästi bois päältä.
1
OVR	Override-tila - Käynissä oleva ohjelma korrataan seuraavaan automaattiseen kaskyyn asti.
1
1	Automaattikäytö PÄALLÄ - Kanava kytketään päälle ohjelmoidun kytkentäajan perusteella.
1	Automaattikäytö POIS - Kanava kytketään bois päälle ohjelmoidun kytkentäajan perusteella.
A B	Yhdistämättömän kanavalaajennuksen näytö.
^	Selaa valikossa ylöspäin.
v	Selaa valikossa alaspäin.
-Lyht painallus = Näytelyn arvon (tunti, minuutti, sekunti) pienennys 1:llä.
Pitkä painallus (2 sekuntia) = pikaselaus.
Kanavan tai päävän pienennys tai valinnan poistaminen.
+ Lyht painallus = Näytelyn arvon (tunti, minuutti, sekunti) suurrennus 1:llä.
Pitkä painallus (2 sekuntia) = pikaselaus.
Kanavan tai päävän suurrennus tai valinta.

Valikkorakenne

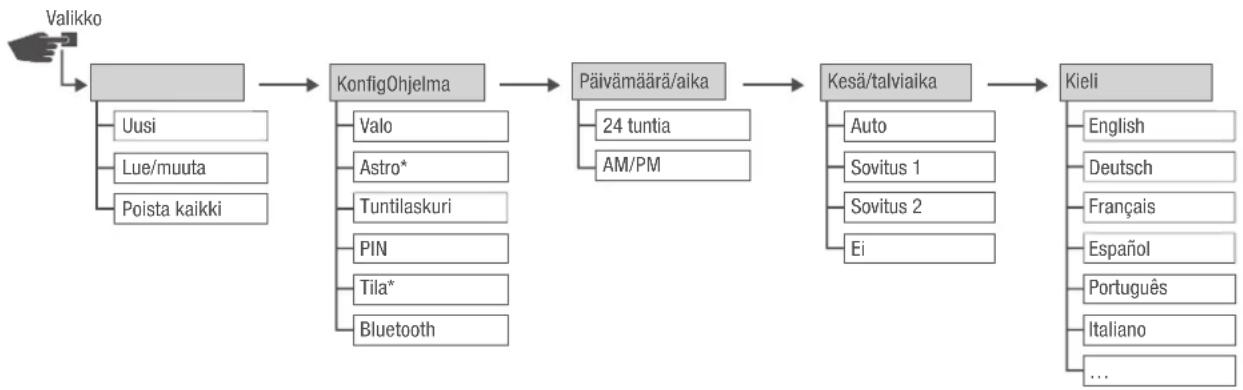

Kuva 3: Valikkorakenne

• Nämä toiminnot ovat mallikohtaisia.

Valikkorakenne ilmestyy naytolle, kun valikkopainiketta (Kuva 2) painetaan.

App-sovelluksen lataaminen

Kiskokiinnitteinen kelkoytkin voidaan ohjelmoida mobillaitteella,

Mobilisovellus (App) on staativissa sekä Android- että iOS-laitteisiin; vaihtohtoisesti skannaa kuvassa oleva QR-koodi ja asenna App-sovelluksen.

Turvallisus

Turvallisuusohjeet

Turvallisuusohjeet on merkitty tassä ohjeessa symboleilla. Turvallisuusohjeet alkavat merkkisanoilla, jotka ilmaisevat vaaran laajuuden.

VAROITUS!

Tämä symbolin ja merkkisanan yhdistelmä viittaa mahdollisesti vaaralliseen tilanteeseen, joka voi johtaa kuolemaan taivakaviin vammoin,Jos sitä ei valteta.

VARO!

Tämä symbolin ja merkkisanan yhdistelmä viittaa mahdollisesti vaaralliseen tilanteeseen, joka voi johtaa vähäisiin tai lieviin vammoin, jos sitä ei valteta.

OHJE!

Tämä symbolin ja merkkisanan yhdistelmä viittaa mahdollisesti vaaralliseen tilanteeseen, joka voi johtaa aineellisiin vahinkoihin, jos sitä ei valteta.

SUOJELE YMPARISTÖÄ!

Tämä symbolin ja merkkisanan yhdistelmä viittaa mahdollisin ympäristöhaittoihin.

Vinkkejä ja suosituksia

Tämä symboli korostaa hyödylissä vinkkejä ja suosituksia sekä tietoja, jotka koskevat tehokasta ja Häiriöntä käytöä.

Normaali kaytto

• Kiskokiinnitinen kelkoytkin on tarkoitetu vain sellaisten sahkolaitteiden kytkemiseen kotitalous- ja kaupallissessa kaytossä, joiden normalaali kayttö ei kiellä tata.
• Kiskokiinnitteisen kellokytkimen saa asentaa vain DIN-kiskoihin.

Normaaliin kayttoon kuuluu myos tassah jeessa annettujen kaikkien tiotojen noudattaminen.

Kaikki normalin kayton ylltava tai muunlainen kaytto on virheellista kayttoa. Takuu raukeaa,Jos laite avataan tai sihen tehdaan muutoksia.

VAROITUS!	Lian pienestä johtohalkaisijasta aiheutuu vaara! Käytettäessä johtoja, joiden halkaisija on liian pieni, voi syntyä oikosulku tai tulipalo. - Käytä johtoen kanssa vain liittimiä, joiden poikkipinta-ala on 1-2,5 mm².
OHJE!	Väärään paikkaan kiinnittäminen vaurioittaa kiskokiinnitteista kellokytkintä! Asentaminen värään kiinnityspaikkaan voi aiheuttaa kellokytkimeen aineellisia vahinkoja. - Kiskokiinnitteista kellokytkintä saa käytää vain kuiivissa tiloissa eikä sitä saa asentaainduktiivisten Häiriölähteiden laheisyyteen (moottorit, muuntajat jne.) - Asenna kiskokiinnitteinen kellokytkin vain DIN-kiskoinhin.

Jäannösriskit

Laite on suunniteltu tekniikan nykytason sekä nykyisten turvallisuusvaatimusten mukaisesti. Silti jäljelle jää jaannosvaaroja, jotka edellyttavat varovaista toimintaa. Seuraavassa luetellaan jaannosvaarat sekä niistä johtuvat toimintatavat ja toimenpiteet.

FCC-sertifiointi

FCC ID: 2AHH/-DG

Tämä laite on FCC-märäysten kappaleen 15 mukainen. Kaytto on salittu, kun seuraavat edellytykset taytyvat: (1) Tämä laite ei saa aiheuttaa Häiriöitä ja (2) laitteen on pystytävä kestämään vastaanotetut Häiriö, myös sellaiset, jotka saattavat johtaa ei-toivottuun toimintaan.

Sahkoviirta

VAROITUS!	Sähköiskun aiheuttama hengenvaara!
	Laitteen virheellinen asennus tai kytkentä voi aiheuttaa hengenvaarallisia jännitteita.
	- Asennuksen ja kytkennän saa suorittaa ainoastaan ammattisähköasentaja.

Henkilostovaatimukset

Ammattisahköasentaja

Ammattisahkoasentaja kykenee ammattikoulutuksensa, tietojensa ja kokemuksensa sekä vastaavia standardeja ja märäyksiä koskevan tietamyksensä ansiosta suorittamaan sahkolaitteistoihin liittyvä toitta sekä tunnistamaan itsenäisesti mahdoliset vaarat ja valttamän ne.

Ammattisähköasentaja on saanut oman alansa erikoiskoulutuksen ja tuntee asiaan kuuluvat standardit ja märäyket.

Asennus

Sahköinen liittäminen

VAROITUS!

Sahköiskun aiheuttama hengenvaara! Laitteen virheellinen asennus tai kytkenta voi aiheuttaa hengenvaarallisia jannitteita. - Asennuksen ja kytkennan saa suorittaa ainoastaan ammattisahkoasentaja.

Henkilösto:

sahkosaesentajat

Materialialit:

DIN-kisko (15 mm x 7,5 mm)
DIN-kisko (15mm× 12,5mm)

Edellytys:

• Johtoen liittimien poikkipinta-alan on oltava 1 - 2,5mm^2

Kuva 4: Asennus DIN-kiskoon

1. Aseta kiskokiinnitinen kelkoytkin yläakautta DIN-kiskoon (Kuva 4) ja paina taaksepän, kunnes se lukittuu paikalleen.

Sahköinen liittäminen

1. Kuori liitantajohdot.

2. Kuorimispituus: 8 mm

OHJE!

Kiristysmomentit

Ruuva liittimet vauroiden ja kontaktivikojen välttämiseksi kiinni 1,2 - 1,4 Nm -väantomomentilla.

ABC

Kuva 5: Kytkentäkaavio

A 110-230 voltin 1-kanavainen kelkoytkin
B 110-230 voltin 2-kanavainen kelkoytkin
C 12/24 V -kellokytkin

1. Liitä kiskokiinnitteinen kellokytkin kytkentäkaavion mukaisesti (Kuva 5/A), (Kuva 5/B) tai (Kuva 5/C).

Konfiguraatio

Backup-paristo

! Backup-pariston käytivara pienenty! Käytö ilman verkkoliitantää pientaä Backup-pariston käytivaraa. OHJE! 8 vuoden varastointi ilman verkkokäyttoä johtaa backup-pariston tyhjentymiseen kokonaan.

Yhteys mobililaitteisin

Manuaalinen käytö ja ohjelmointi on mahdollista vain, kun aktiviista yhteyttä mobililaitteisiin ei ole luotuna.

Ensikayttoönotto

Toimituskonto

Toimituskunnossa laite on automaattikäytöllä ja sen esiatukset kellonaika, paivämärä ja valikkokieli (englanti) on tehty.

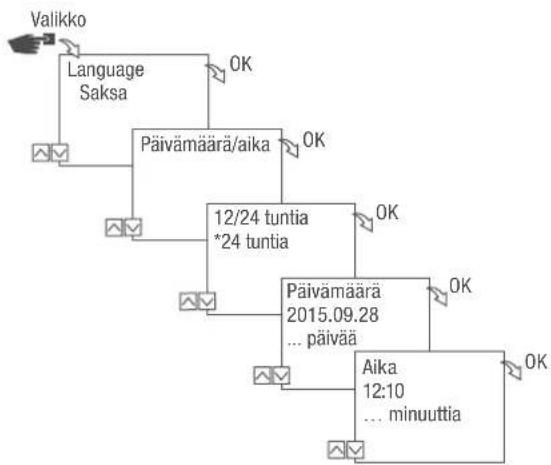

Käytööntoassistenti

Kun valikkopainiketta painetaan ensimmäisen kerran, assistenti johtaa käytäjan perusasetusten lapi. Ne voidaan tarkastaa ja niitä voidaan tarvittaessa muuttaa ensikäytöönoton yhteydessa.

Kuva 6: Ensikäyttoönotto

Kielen asettaminen

Kuva 7: Kielen asettaminen

1. Paina painiketta Valikko.
2. Valitse Kieli ja vahvista painikkeella OK.

Ensikayttoonotossa tassä lukee aina Language.

1. Valitse kieli ja vahvista painikkeella OK.

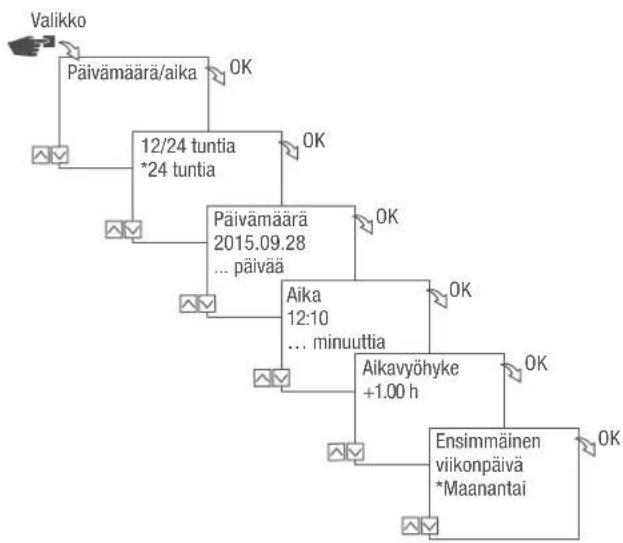

Paivamaarjan kellonajan asettaminen

Kuva 8: Päivämärän ja kellonajan asettaminen

1. Paina painiketta Valikko.
2. Valitse Päivämäärä/aika ja vahvista painikkeella OK.
3. Valitse ajan haluttu esitysmuoto (Ajan mahdolliset esitysmuodot sivulla 623) ja vahvista painikkeella OK.
4. Syotä paivämärä ja vahvista painikkeella OK.
5. Syotä aika ja vahvista painikkeella OK.
6. Syotä aikavyöhyke ja vahvista painikkeella OK.
7. Syöta viikon ensimmäinen paivä ja vahvista painikkeella OK.

Vikonpaivan valitseminen

Esimerkki:

-1. päävä = sunnuntai... 1 - 5 = su - to
-1.paiva = maanantai... 1 - 5 = ma - pe

Ajan mahdolliset esitysmuodot

Asetus Vaikutus

24 tuntia Kellonaika naytetaan 24-tuntisessa muodossa.

AM/PM Kellonaika naytetaan 12-tunisessa muodossa.

AM = Aamupaivaa
PM = ltipäivä

Kesä-/talviajan automaattinen laskenta voidaan suorittaa mahdollisten asetusten (Mahdoliset asetukset sivulla 624) mukaan tai se voidaan kytkeä pois käytösta.

Mahdollisetasetukset

Asetus Vaikutus
EU (tehdasasetus)	Kelloa siirretään aina maaliskuun ja lokakuun ensimmäisenä sunnuntaina. Se lasketaan joka vuosi uudelleen.
USA	Kelloa siirretään aina maaliskuun toisena sunnuntaina marraskuun ensimmäisenä sunnuntaina. Se lasketaan joka vuosi uudelleen.
Sovitus 1 Kesä-/talviaika	lasketaan joka vuosi automaattisesti uudelleen.
	Kelloa siirretään kyseisenä sunnuntaina kello 2:sta 3:een (kesäika) ja kello 3:sta 2:een (talviaika).
	· Jos syötety päävämärä on valitun kuukauden 1. ja 15. päävän välissä, kelloa siirretään aina sen ensimmäisenä sunnuntaina.
	· Jos syötety päävämärä on valitun kuukauden 16. ja 31. päävän välissä, kelloa siirretään aina sen viimeisenä sunnuntaina.

Sovitus 2 Kellon siirto tapahtuu joka vuosi samana syotettnä paivana.
Ei Ei siirtoa.

Kuva 9: Kesä- ja talviajan valinta

1. Paina painiketta Valikko.
2. Valitse Kesa/talviaika.
3. Valitse haluttu asetus (Mahdolliset assetukset sivulla 624) ja vahvista painikkeella OK.
4. Syöta asetuksen Sovitus 1 tai Sovitus 2 tekemisen jälkeen kuukausi ja paivä ja vahvista painikkeella OK.

Sijaintipaikkatietojen asettaminen

Sijaintipaikkatiedot asetetaan valikossa Astro.

Kun sijaintipaikka maaritelläan, ohjelmat voivat sovittua kyseisen sijaintipaikan kulloisiinkin auringonnousuja laskuaikoin.

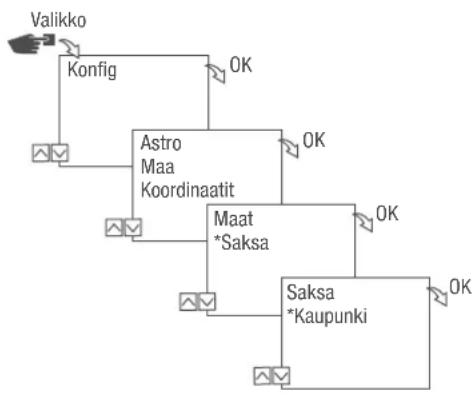

Kuva 10: Sijaintipaikkatietojen asettaminen

Astro-toiminto riippuu mallista.

1. Paina painiketta Valikko.
2. Valitse Konfig ja vahvista painikkeella OK.
3. Valitse haluttu asetus (Mahdolliset asetukset sivulla 625) ja vahvista painikkeella OK.
4. Valitse halutun asetuksen spesifikaatio ja vahvista painikkeella OK.

Ohjelmat sovitetaan valitun kaupungin auringonnousu- ja laskuaikoihin.

Mahdollisetasetukset

Assetus Valinta Spesifikaatio

Maa

Sijaintipaikan maanimitys.

Näytössänkyykaupunkivalikko.

Koordinaatit Sijaintipaikan leveys- ja pituuspiiri. -

Astrokorjauksen asettaminen

Valikossa Korjaus auringon noususta ja laskusta riippuva ohjelmoini voidaan korjata suhteessa varsinai-seen ohjelmoiniin.

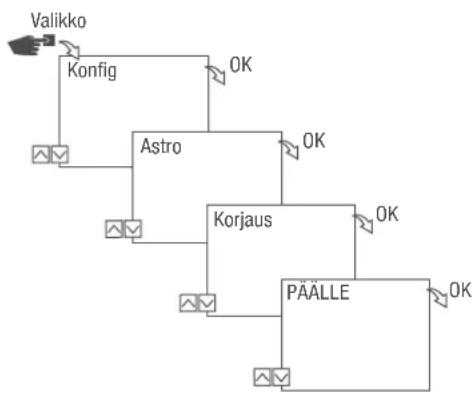

Kuva 11: Astrokorjauksen asettaminen

Korjaustoiminto riippuu mallista.

Kun asetettuna on useita auringon nousuun ja laskuun kytkettyja ohjelmointeja, huomioon otetaan aina auringon ensimmäinen nousu ja viimeinen lasku.

Pulssi-, jakso - ja satunnaiskytkentöja ei ole mahdollista korjata.

1. Paina painiketta Valikko.
2. Valitse Konfig ja vahvista painikkeella OK.
3. Valitse Astro ja vahvista painikkeella OK.
4. Valitse Korjaus ja vahvista painikkeella OK.
5. Valitse PÄÄLLE ja vahvista painikkeella OK.

Astrokorjaus on kaytossa ja se saadetaayn yksittain jokaiselle ohjelmoinnille.

Taustavalaistuksen asettaminen

Valikossa Valo asetetaan, miten kauan taustavalaistus palaa viimeisen painikepainalluksen jalkeen.

Kuva 12: Taustavalaistuksen asettaminen

1. Paina painiketta Valikko.
2. Valitse Konfig ja vahvista painikkeella OK.
3. Valitse Valo ja vahvista painikkeella OK.
4. Valitse haluttu asetus (Mahdolliset asetukset sivulla 627) ja vahvista painikkeella OK.

Mahdollisetasetukset

Asetus Vaikutus

Fix PÄÄLLE Näytö n taustavalaistus palaa jatKuvasti.

2 min Nayton taustavalaistus on paallai viela kaksi minuuttia vimeisen painikepainalluksen jalkeen.

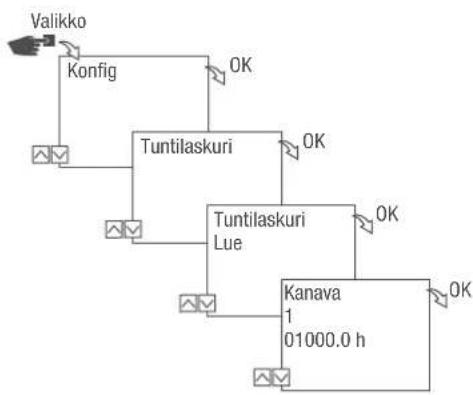

Tuntilaskurin lukeminen

Valikossa Tuntilaskurin lukeminen naytetaan laitteen kayttotuntien mära.

Kuva 13: Tuntilaskurin lukeminen

1. Paina painiketta Valikko.
2. Valitse Konfig ja vahvista painikkeella OK.
3. Valitse Tuntilaskuri ja vahvista painikkeella OK.
4. Valitse Lue ja vahvista painikkeella OK.
5. Valitse haluttu kanava ja vahvista painikkeella OK.
6. Palaa painikkeella ESC takaisin kanavavalintaan lukeaksesi jonkin toisen kanavan tuntilaskurin.

Tuntilaskurin nollaaminen

Tuntilaskuri voidaan palauttaa arvoon 0 valikossa Reset.

Kuva 14: Tuntilaskurin nollaaminen

1. Paina painiketta Valikko.
2. Valitse Konfig ja vahvista painikkeella OK.
3. Valitse Tuntilaskuri ja vahvista painikkeella OK.
4. Valitse Lue ja vahvista painikkeella OK.
5. Valitse kanava ja vahvista painikkeella OK.
6. Valitse haluttu asetus (Mahdolliset asetukset sivulla 629) ja vahvista painikkeella OK.

Mahdollisetasetukset

Asetus Vaikutus

Kyllä Tuntilaskuri nollataan.

Ei Tuntilaskuri jatkaa laskemista.

Huoltolaskurin asettaminen

Valikossa Tuntilaskuri huolto voidaan asettaa, kuinka monen käytöttunnin jälkeen kanavan huoltoilmoitus näytään näytöllä. Näytö Huolto CHX nakyu automaattikäytöss vuorotellen kellonajan kanssa.

Kuva 15: Huoltolaskurin asettaminen

1. Paina painiketta Valikko.
2. Valitse Konfig ja vahvista painikkeella OK.
3. Valitse Tuntilaskuri ja vahvista painikkeella OK.
4. Valitse Huolto ja vahvista painikkeella OK.
5. Valitse haluttu kanava ja vahvista painikkeella OK.
6. Valitse vali (+ / - ) ja vahvista painikkeella OK.
7. Palaa painikkeella ESC takaisin kanavavalintaan asettaaksesi jonkin toisen kanavan huoltolaskurin.

PIN-luvun asettaminen

Kuva 16: PIN-luvun asettaminen

1. Paina painiketta Valikko.
2. Valitse Konfig ja vahvista painikkeella OK.
3. Valitse PIN ja vahvista painikkeella OK.
4. Valitse Syotä PIN ja vahvista painikkeella OK.
5. Syot PIN ja vahvista painikkeella OK.

Kaikki konfiguraatiot, manuaalikaytto ja ohjelmoinnit on suojattu PIN-luvulla eikä niitä voi muuttaa ilman, etta PIN syotetaan.

Tilan valitseminen

Valikossa Tila märitetään, ovatko käytössä vakiotoiminnot vai laajennetut toiminnot.

Kuva 17: Tilan valitseminen

1. Paina painiketta Valikko.
2. Valitse Konfig ja vahvista painikkeella OK.
3. Valitse tila ja vahvista painikkeella OK.
4. Valitse haluttu asetus (Mahdolliset asetukset sivulla 632) ja vahvista painikkeella OK.

Mahdolliset assetukset

Vakio Laajennettu

• PÄLLE-/POIS-komento - PÄLLE-/POIS-komento

• Ohjelmaprioriteetti (luku Ohjelmien prioriteetin asettaminen sivulla 645)
  Auringon noususta ja laskusta riippuva ohjelmoini

• Pulssiohjelmoini (Iluku Pulssikytkennan ohjelmoini sivulla 650)
• Jakso-ohjelmoini (luku Jaksokytkennan ohjelmoini sivulla 652)
• Satunnaisohjelmoini (Luku Satunnaiskytkennan ohjelmoini sivulla 655)

Käytötilan valitseminen

Kuva 18: Kayttotila

Laitteen käytötila valitaan vasemmanpuoleisilla toimintopainikkeilla.

Mahdolliset asetukset
FIX1	Jatkuvasti PÄÄLLÄ (FIX) Kanava on jatkuvasti päällä.
FIX1	Jatkuvasti POIS (FIX) Kanava on jatkuvasti pois päältä.
OVR1	Override-tila PÄÄLLÄ (OVR) Override-tilassa käynissä oleva ohjelma korvataan väliaikaisesti.Käynistä myöhemmin käynnistyvä ohjelma etuajassa komennolla Override-tila PÄÄLLE.Override-toiminto koskee vain nykyistä ohjelmaa ja se pysyy päällä seuraavaan automaattikomentoon asti. Sen jälkeen laite palaa automaattikäyttöön.Esimerkki:Päivöhjelma kytkee laitteen päävittäin päälle aamusta iltapäivän kello 08.00-17.00. Jos laitteen halutaan kuitenkin poikkeuksellisesti kytkeytvän päälle jo kello 06.00, sihen käytetään Override-tilaa.

Mahdollisetasetukset

Override-tila POIS (OVR) Override-tilassa kännissä oleva ohjelma korvataan väliaikaisesti.

• Lopeta käynnissä oleva ohjelma aikaisemmin komennolla "Override-tila POIS".

Override-toiminto koskee vain nykyista ohjelmaa ja se pysyy paallä seuraavaan automaattikomentoan asti. Sen jälkeen laite palaa automaattikäyttoön.

Esimerkki:

Päivöhjelma kytkee laitteen päävittäin pääle aamusta iltapäivän kello 08.00-17.00. Jos laitteen halutaan kuitenkin poikkeuksellisesti kytkeytyvän pois jo kello 16.00, sihen käytetän Override-tilaa.

Automaattikayttö PÄLLE Kanava kytketään pälle ohjelmoidun kytkentaajan perusteella.

Automaattikäytö POIS Kanava kytketaän pois pälä ohjelmoidun kytkentaajan perusteella.

Bluetooth-asetusten lukeminen

Kuva 19: Bluetooth-asetukset

1. Paina painiketta Valikko.
2. Valitse Konfig ja vahvista painikkeella OK.
3. Valitse Bluetooth ja vahvista painikkeella OK.
4. Valitse Smart Link tai Yleinen ja vahvista painikkeella OK.

Asetukset (Bluetooth-asetukset sivulla 635) voidaan lukea.

Laitenimea voidaan muuttaa mobillilatteilla.

Bluetooth-asetukset

Valikko Asetukset

Smart Link MAC-osoite

Laitenimi

Yleista Ohjelmiston versionnummer

Laitteen sarjanumero

Kiskokiinnitteisen kellokytkimen yhdistäminen kanavalaajennukseen

Luetellut käytömahdollisuudet voidaan ohjelmoida kiskokiinnitteisen kelkoytkimeen ja suorittaa halutun kanavan kanavalaajennuksella. Tàta varten kiskokiinnitteisen kelkoytkimen tãytyy olla yhdistetty kanavalaajennukseen.

Käytömahdollisuudet

Pävämärastä rippumaton ohjelmoini
Paivamarastra riippuva ohjelmoini
- Pulssi-, jakso- ja sunnnaisohjelmoini
Auringon noususta ja laskusta riippuva ohjelmoini
- Ohjelmaohjaus mobililaitteilla
- Bluetooth-Low-Energy-liitäntä lisävarusteille ja mobillilaitteilla tapahtuvaan ohjelmointiin

Laajennus on mahdollinen yksinomaan tietyissä malleissa.

Yhteyden luomisen valmistelu

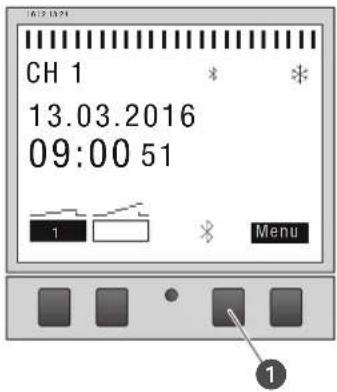

Kuva 20: Luo Bluetooth-yhteys kiskokiinnitteseen kelkoytkimeen

1. Paina kiskokiinnitteisen kelkoytkimen Bluetooth-painiketta (Kuva 20/ ①).

Kuva 21: Bluetooth-asetukset

1. Paina painiketta Valikko.

2. Valitse Konfig ja vahvista painikkeella OK.

3. Valitse Bluetooth ja vahvista painikkeella OK.
4. Valitse BLU-laitteet ja vahvista painikkeella OK.

Kuva 22: Luo Bluetooth-yhteys kanavalaaajennukseen

1. Paina laajennetun kanavan Bluetooth-painiketta (Kuva 22/1).

Bluetooth-Kuvake vikkuu 2 minuuttia. Kiskokiinnitteisen kelkoytkimen näytöllä nikyy luettelokaikista lahellä käytettavissä olevista laitteista.

Menettely tayty saada valmiiki 2 minuutissa tai muuten se tayty aloittaa uudelleen alusta.

Ensimmäisen yhdistämisen jälkeen kiskokiinnitteinen kellokytkin yhdistyy automaattisesti lahellä olevaan mobillilaitteeseen.

Bluetooth-yhteys sailly sahkokatkotapauksessa 2 minuuttia.

Yhteyden luominen

Kuva 23: Valitse kanavalaajennus

1. Valitse yhdistettäva laajennetty kanava vasemmanpuoleisilla painikkeilla (A/V) luettelosta ja vahvista painikkeella +.

Yhidistetty kanavalaajennus merkitaaen merkillä#.

1. Vahvista uuden laajennetun kanavan valinta vasemmanpuoleisilla painikkeilla ( / ) ja vahvista painikkeella +.

Kuva 24: Kanavalaajennus on yhdistetty kiskokiinnitteseen kelkoytkimeen

1. Laajennettu kanava nayttä aktiivisen yhteyden aikana yhdistetyn laitteen nimen (Kuva 24/1). Naytö vaihtelee yhdistetyn laitteen nimen sekä nykyisen paivämärän ja kellonajan valillä.

Kanavanimityseksi vaihtuu yhteyden onnistuessa nimien "A" ja "B" sijaan "3" ja "4", "5" ja "6" tai "7" ja "8".

1. Jos kiskokiinnitteinen kelkoytkin tai kanavalaajennus on suojattu PIN-luvulla, syotä PIN kiskokiinnit-teiseen kelkoytkimeen.

Kanavalaajennusten erottaminen kiskokiinnitteisestä kellokytkimestä

Kuva 25: Valitse kanavalaajennus

1. Valitse erotettava kanavalaajennus vasemmanpuoleisilla painikkeilla ( / ) luettelosta ja vahvista painikkeella -

Yhdistetyt kanavalaajennukset merkitaan merkilla #.

1. Vahvista erottavan laajennetun kanavan valinta vasemmanpuoleisilla painikkeilla ( / ) ja vahvista painikkeella -.

Kanavanimityseksi vaihtuu erottamisen onnistuessa nimien "3" ja "4", "5" ja "6" tai "7" ja "8" nimi "A" ja "B".

Kiskokiinnitteisen kelkoytkimen käytö ja ohjelmoini mobililaitteilla

Yhteys mobiilaitteisin

Kiskokiinnitteisen kellokytkimen toimintoja "FIX PÄLLE/POIS" ja "Override-tila (OVR)" voidaan ohjata suoraan Bluetooth-yhteyden kautta.

Kuva 26: Nayttö tiedonsiirron aikana

Mobililaitteella voidaan tehdä asetuksia ja ohjelmointeja ja ne voidaan ajaa kiskokiinnitteisen kellokytkimen tietyllä kanavalla. Mobilisovelluksella tehdyt asetukset ja ohjelmat taytyssirrtäkiskokiinnitteseen kellokytkimeen (Kuva 26).

Kiskokiinnitteisen kellokytkimen ohjelmoiniin mobillilaitteella tarvitaan tahan tarkoitetu mobillisovellus. Mobillisovellus (App) on staativissa sekä Android- etta iOS-laitteisiin; vaihtoehtoisesti skannaa Kuvassa oleva QR-koodi ja asenna App-sovelluksen.

Yhteyden luomisen valmistelu

1. Kytke Bluetooth paallee mobiliilaitteesta.

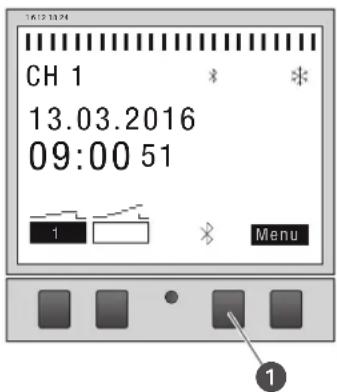

Kuva 27: Luo Bluetooth-yhteys kiskokiinnitteseen kelkoytkimeen

1. Paina kiskokiinnitteisen kelkoytkimen Bluetooth-painiketta (Kuva 27/ 1).

Bluetooth-kuvake vilkkuu 2 minuuttia. Mobiililaitteessa nakyyy luettelo kaikista lahellä kaytettavissä olevista kiskokiinnitteisistä kelkoytkimistä.

Menettely taytyy saada valmiiksji 2 minuutissa tai muuten se taytyy aloittaa uudelleen alusta.

Ensimmäisen yhdistämisen jälkeen kiskokiinnitteinen kellokytkin yhdistyy automaattisesti lahellä olevaan mobillilaitteeseen.

Bluetooth-yhteys sailyy sahkokatkotapauksessa 2 minuuttia.

Yhteyden luominen

1. Kiskokiinnitteinen kelkoytkin tayty valita mobililaitteella.

Kiskokiinniteinen kelkoytkin naytttaa aktiivisen yhteyden aikana Bluetooth-kuvaketta (FIX).

Ohjelmoini

Ohjelmointia koskevia tietoja

Backup-pariston käntyivara pienenty!
Käytö ilman verkkoliitantää pienentää Backup-pariston käntyivaraa.

Prioriteetti
Poiskytkentakomennot ovat pällekytkentakomentoihin nahden etusjalla.

Ohjelmoinivaiheet:

Edellytys:

Aktiivista yhteytta mobillilaitteisin ei ole.

1. Määritätä paivämäärä tai paivämärävalue.

Tassā valikossa voit märittäa, minä paiväna tai minä ajanjaksona (paivämärä ...) laite kytketaan paälle tai pois paälta.

1. Määrität toiminto ja kytkentäika.

Tassā valikossa voidaan mārittāa, mika kytkentakonto suoritetaan mihinkin aikaan. Eri malleissa on kaytettavissāḥama versiṭ:

• PÄÄLLE/POIS-toiminto on käytettävissä kaikissa malleissa.
• Pulssi-, jakso- ja satunnaisohjelmoini on mallikohtainen.

Toiminnot ja kytkentäajat per kanava voidaan märittäa paivamärästa riippumatta tai eri paivamärävalueille (luku Paivamärästa riippuva/riippumaton ohjelmoini sivulla 643).

PAIVAMARASTRIIPPUPVA/RIIPPUMATON OHJELMOINTI

Kiskokiinnitinen kelkoytkin voidaan ohjelmoida paivamärävaluee tai ilman sitä.

Kuva 28: Ohjelmoini ilman paivamaarraa tai paivamaaralla

Vaihtoehto Syöttö Seuraus
Ohjelmoi kiskokiinnitteenen kellokytkin ilman päävämääräluetta.	Päävämäärällä? Valitse Ei ja vahvista painikkeella OK.	Kytkentäkomennot ovat voimassa päävämäärastä riippumatta.
Ohjelmoi kiskokiinnitteenen kellokytkin päävämäärälueelle.	Päävämäärällä? Valitse Kyllä ja vahvista painikkeella OK. On mahdollista määritellä useita päävämäärälueita. Valitse viimeisen päävämäärälueen määrittämisen jälleen Ei ja vahvista painikkeella OK.	Kytkentäkomennot koskevat niitä pääviä tai ajanjaksoja, jotka määriteltin ohjelmoinnin yhteydessä.

JOKERIEN KAYTTAMINEN

Päivämäräsyössä voidaan käyttaa jokerimerkkeja (Wildcards). Tämahdollistaa uudelleen toistuvien kytkentaikojen ohjelmoimisen, esimerkiki sellaisten, jotka ajetaan aina kuukauden ensimmäisenä päävänä. Vuosi- tai kuukausilukujen sijaan voidaan valita jokerimerkit *** vuotta ja ** kuukautta varten.

Jokerimerkin valitsemiseksi syotetaan ensin vuosi; lisamahdollisuuksia ehdotetaan sitten. Vikkuvat painikkeet osoittavat, missa kohdassa kulloinkin ollaan; vuosi tai kuukausi voidaan syottaa painikkeilla (+ / - )

Esimerkkejä jokerimerkeillà toteutetuista paivamäärerkerkinöistä

Päivämärerkintä Suoritus

2016..13 - 2016..13 Kytkentakonto ajetaa aina kuukauden 13. päävä.

*****.01 - ****.01 Kytkentakomento ajetaan vuosittain aina kuukauden ensimmainen paivä.

OHJELMIEN PRIORITEETIN ASETTAMINEN

Prioriteetin avulla märitetään, missä järjestyksessä laitteen ohjelmat ajetaan. Nain voidaan ajaa paivittäinen kytkentakomento, mutta samalla korkeamman prioriteetin avulla märittä, etta märattyina paivina tai ajanjaksoina voimassa ovat toiset kytkentäajat.

Esimerkki

Päivöhjelma kytkee laitteen päivittäin pääle aamusta iltapäivään kello 08.00-17.00. Jos laitteen ei haluta kytkeytyvän pääle vikonloppuna tai vapaapäiväna, nätä päiviä varten tätyyy luoda ohjelma, Jonka prioriteetti on korkeampi. Tämä ohjelma on sitten ensisijainen muihin asetukseen nahden.

Vakiona prioriteetit ovat seuravat:

• Ilman paivamaaraa
• Hyvin matala
• Jokin aikavali - Keskikorkea
  Maaritettna paivana (esim. 01.01.2016) - Korkea

Säedettävissa on seuraavat prioriteetit:

Hyvin matala
Matala
Keskikorkea
- Korkea
Hyvin korkea

Uuden kytkentäohjelman luominen

KOMENNON PÄÄLLE OHJELMOINTI

Kuva 29: Komennon PÄLLE ohjelmointi

1. Paina painiketta Valikko.
2. Valitse Ohjelma ja vahvista painikkeella OK.
3. Valitse Uusi ja vahvista painikkeella OK.

Vielä kaytettavissä olevien ohjelmamuiistipaikkojen märä naytetaan lyhyesti (PXXX). Vielä kaytettavissä olevien kytkentaohjelmamuiistipaikkojen märä naytetaan lyhyesti (dXXX).

1. Määrītā valikkokohdassa Paivämääräl? haluatko ohjelmoida kytkentäohjelmalle paivämäärän (luku Paivämäärastä riippuva/riippumaton ohjelmointi sivulla 643).
2. Valitse toiminto PÄÄLLE ja vahvista painikkeella OK.
3. Syöta päälekytkentäajan tunti ja minuutti (+/-) ja vahvista painikkeella OK.

Mallista riippuvainen: Tunnin ja minuutin sijaan voidaan valita myös auringonnousu (A-nousu) tai auringonlasku (A-lasku). Auringonnousu ja auringonlasku näytetään lisäksi vaihtoehtoina tunnille ja minuutille.

1. Kun Astro-korjaus on aktivoitu, valitse haluttu asetus ja vahvista painikkeella OK.

Astro-korjauksen mahdolliset asetukset

Asetus Vaikutus
hh:mm	-- Korjaus on Pols kāytösä.
hh:mm	Kytkentächimento ajetaan vain, kun aurinko nousee asetetun kellonajan jälkeen.
hh:mm	Kytkentächimento ajetaan vain, kun aurinko nousee ennen asetettua kellonaikaa.
hh:mm	Kytkentächimento ajetaan vain, kun aurinko laskee asetetun kellonajan jälkeen.
hh:mm	Kytkentächimento ajetaan vain, kun aurinko laskee ennen asetettua kellonikaa.

1. Valitse halutun Astro-korjaus asetuksen spesifikaatio ja vahvista painikkeella OK.
2. Valitse viikonpäävä/t (Λ/V), jolloin kytkentaajan halutaan olevan voimassa, ja vahvista painikkeell OK.

Vikonpaivat 1 - 5, 6 - 7 ja 1 - 7 on esiasetetu. Yksittäisla vikonpaivia voidaan asettaa valikkokohdassa "Paivien valinta" (+/-).

1. Valitse kanava (+ / - ) , jolle haluat asettaa kytkentaajan, ja vahvista painikkeella OK.

Kanavavalinta naytetaan vain, kun kanavia on 2 tai enemman.

+Aktivinen kanava
-Ei-aktiivinen kanava

1. Luodaksesi uuden kytkentaajan valitse KYLLÄ ja vahvista painikkeella OK.
2. Hyväksy automaattisesti ehdotettu prioriteetti ja vahvista painikkeell OK tai sovita prioriteetti.

Prioriteetin valinta on mahdolista vain laajennetussa tilassa ( luku Ohjelmien prioriteetin asettaminen sivulla 645).

KOMENNON POIS OHJELMOINTI

Kuva 30: Komennon POIS ohjelmointi

1. Paina painiketta Valikko.
2. Valitse Ohjelma ja vahvista painikkeella OK.
3. Valitse Uusi ja vahvista painikkeella OK.

Vielä kaytettaviss olevien ohjelmamustipaikkojen märä naytetaan lyhyesti (PXXX). Vielä kaytettaviss olevien kytkentaohjelmamustipaikkojen märä naytetaan lyhyesti (dXXX).

1. Määrītā valikkokohdassa Paivämäärälla?, haluatko ohjelmoida kytkentähjelmalle paivämäärän (luku Paivämäärastä riippuva/riippumaton ohjelmointi sivulla 643).
2. Valitse toiminto POIS ja vahvista painikkeella OK.
3. Syotä paallekytkentaajan tunti ja minuutti (+/-) ja vahvista painikkeella OK.

Mallista riippuvainen: Tunnin ja minuutin sijaan voidaan valita myos auringonnousu (A-nousu) tai auringonlasku (A-lasku). Auringonnousu ja auringonlasku naytetaan lisaksi vaihtoehtoina tunnille ja minuutille.

1. Kun Astro-korjaus on aktivoitu, valitse haluttu asetus ja vahvista painikkeella OK.
2. Valitse halutun Astro-korjaus asetuksen spesifikaatio (luku Komennon PÄÄLLE ohjelmointi sivulla 646) ja vahvista painikkeellaOK.
3. Valitse viikonpäävä/t (Λ/V), jolloin kytkentaajan halutaan olevan voimassa, ja vahvista painikkeell OK.

Vikonpaivat 1 - 5, 6 - 7 ja 1 - 7 on esiasetetu. Yksittaisla vikonpaivia voidaan asettaa valikokohdassa "Paivien valinta" (+/-) .

1. Valitse kanava (+ / - ) , jolle haluat asettaa kytkentaajan, ja vahvista painikkeella OK.

Kanavavalinta naytetaän vain, kun kanavia on 2 tai enemmän.

+Aktivinen kanava

-Ei-aktiivinen kanava

1. Luodaksesi uuden kytkentaajan valitse KYLLA ja vahvista painikkeella OK.
2. Hyväksy automaattisesti ehdotettu prioriteetti ja vahvista painikkeell OK tai sovita prioriteetti.

Prioriteetin valinta on mahdollista vain laajennetussa tilassa ( luku Ohjelmien prioriteetin asettaminen sivulla 645).

PULSSIKYTKENNÄN OHJELMOINTI

Pulssikytkenta on mahdollinen yksinomaan tietyissa malleissa.

Kuva 31: Pulssikytkentä

Impulssikytkentakomennon osat:

Kuva 31/
1) Alkamisaika
(Kuva 31/
2) Kesto = kytkentä PÄÄLLE
- lyhin kytkentaaika PÄÄLLE: 1 sekunti
- pisin kytkentaika PÄLLE: 2 tuntia

Esimerkki

Kanava 1 halutaan kytkeä paivittain maanantaista perjantaihin kello 15.00 palle 30 sekunnin ajaksi.

Kuva 32: Pulssikytkennan ohjelmoini

1. Paina painiketta Valikko.
2. Valitse Ohjelma ja vahvista painikkeella OK.
3. Valitse Uusi ja vahvista painikkeella OK. Viel kaytettaviss olevien ohjelmamuistipaikkojen märä naytetaan lyhyesti (PXXX). Viel kaytettaviss olevien kytkentaohjelmamuistipaikkojen märä naytetaan lyhyesti (dXXX).
4. Maarita valikkokohdassa Paivamaaralla?, haluatko ohjelmoida kytkentaohjelmalle paivamaraan (luku Paivamaarasta riippuva/riippumaton ohjelmointi sivulla 643).
5. Valitse toiminto Pulssi ja vahvista painikkeella OK.
6. Syotä kytkentaajan tunti ja minuutti (+ / - ) ja vahvista painikkeella OK.
7. Syotä pulssin keston tunti(t), minuuttı(t) ja sekuntı(t) (+/-) ja vahvista painikkeella OK.
8. Valitse viikonpäävä/t (Λ/V), jolloin kytkentaajan halutaan olevan voimassa, ja vahvista painikkeell OK.

Viikonpäävat 1 - 5, 6 - 7 ja 1 - 7 on esiasetettu. Yksittäisiä viikonpääviä voidaan asettaa valikkokohdassa "Päivien valinta" (+/-).

1. Valitse kanava (+ / - ) ,jolle haluat asettaa pulssin, ja vahvista painikkeella OK.

Kanavavalinta naytetaän vain, kun kanavia on 2 tai enemmän.

+Aktiivinen kanava
-Ei-aktiivinen kanava

1. Luodaksesi uuden kytkentaajan valitse KYLLA ja vahvista painikkeella OK.
2. Hyväksy automaattisesti ehdotetu prioriteetti ja vahvista painikkeella OK tai sovita prioriteetti.

Prioriteetin valinta on mahdollista vain laajennetussa tilassa ( luku Ohjelmien prioriteetin asettaminen sivulla 645).

JAKSOKYTKENNÄN OHJELMOINTI

Jaksokytkenta on mahdollinen yksinomaan tietyissamalleissa.

Kuva 33: Jaksokytkentä

Jaksokytkentakomennon osat:

(Kuva 33/ 1) Alkamisaika
- (Kuva 33/ 2) Kesto PÄÄLLE = kytkentä PÄÄLLE
(Kuva 33/ 3) Kesto POIS = kytkentä POIS

Jakson paattamiseksi taytyy asettaa itsenäinen konto "POIS". Sisakkäisten jakso-ohjelmien luominen ei ole sallittua.

Esimerkki

Kanava 1 kytketään maanantaista perjantaihin kello 9.00-19.00 valisenä aikana 30 minuutin valein paälle 10 minuutin ajaksi.

Kytkenta Jakso

Alkamisaika Kello 9.00

Kesto PÄÄLLE 10 minuuttia

Kesto POIS 20 minuuttia

Erillinen POIS-konto Kello 19.00

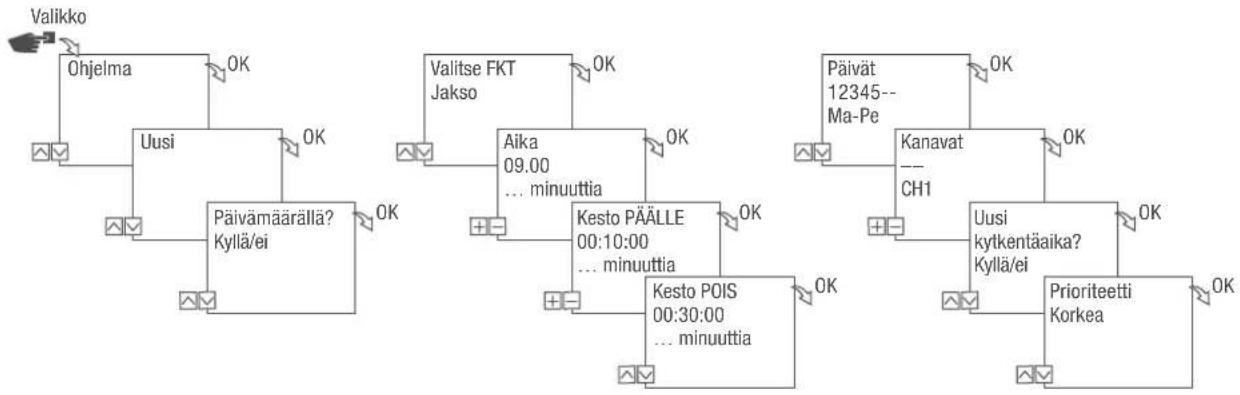

Kuva 34: Jaksokytkennan ohjelmoini

1. Paina painiketta Valikko.
2. Valitse Ohjelma ja vahvista painikkeella OK.
3. Valitse Uusi ja vahvista painikkeella OK.

Vielä kaytettavissä olevien ohjelmamuiistipaikkojen märä naytetaan lyhyesti (PXXX). Vielä kaytettavissä olevien kytkentäohjelmamuiistipaikkojen märä naytetaan lyhyesti (dXXX).

1. Määrita valikkokohdassa Paivämääralla?, haluatko ohjelmoida kytkentäohjelmalle paivämäärän (luku Paivämäärastä riippuva/riippumaton ohjelmointi sivulla 643).
2. Valitse toiminto Jakso ja vahvista painikkeella OK.
3. Syotä kytkentaajan tunti ja minuutti (+/-) ja vahvista painikkeella OK.
4. Syotä Kesto PÄÄLLE (+/-) ja vahvista painikkeella OK.
5. Syotä Kesto POIS (+/-) ja vahvista painikkeella OK.
6. Valitse viikonpaivä (A/v), jona haluat käynnistäa jakson, ja vahvista painikkeella OK.

Viikonpäävat 1 - 5, 6 - 7 ja 1 - 7 on esiasetettu. Yksittäisiä viikonpääviä voidaan asettaa valikkokohdassa "Päivien valinta" (+/-).

1. Valitse kanava (+ / - ) , jolle haluat asettaa jakson, ja vahvista painikkeella OK.

Kanavavalinta naytetaän vain, kun kanavia on 2 tai enemmän.

+Aktiivinen kanava

-Ei-aktiivinen kanava

1. Luodaksesi uuden kytkentaajan valitse KYLLA ja vahvista painikkeella OK.

Jakson päättämiseksi tätyy asettaa POIS-komento.

1. Jaksokytkennän Polskytkentakomentoen suorittaminen luku Komennon POIS ohjelmoini sivulla 648.
2. Luodaksesi uuden kytkentaajan valitse El.
3. Hyväksy automaattisesti ehdotettu prioriteetti ja vahvista painikkeell OK tai sovita prioriteetti.

Prioriteetin valinta on mahdollista vain laajennetussa tilassa ( luku Ohjelmien prioriteetin asettaminen sivulla 645).

SATUNNAISKYTKENNAN OHJELMOINTI

Satunnaiskytkentä on mahdollinen yksinomaan tietyissä malleissa.

Kuva 35: Satunnaskytkennan ohjelmoini

Satunnaisohjelmoini on mahdollista vain laajennetussa tilassa (luku Tilan valitseminen sivulla 632).

Esimerkki

Kanava 1 kytketään maanantaista perjantaihin kello 06.30 ± 30 minuutin offset-arfolla satunnaisesti pälle.

1. Paina painiketta Valikko.
2. Valitse Ohjelma ja vahvista painikkeella OK.
3. Valitse Uusi ja vahvista painikkeella OK.

Vielä kaytettavissä olevien ohjelmamustipaikkojen märä naytetaan lyhyesti (PXXX). Vielä kaytettavissä olevien kytkentähjelmamustipaikkojen märä naytetaan lyhyesti (dXXX).

1. Maarita valikkokohdassa Paivamaaralla?, haluatko ohjelmoida kytkentaohjelmalle paivamaraan (luku Paivamaarasta riippuva/riippumaton ohjelmointi sivulla 643).
2. Valitse toiminto Satunnainen PÄÄLLE tai Satunnainen POIS ja vahvista painikkeella OK.

Offset-arfoksi voidaan märitetellä ±2 tuntia.

1. Syotä kytkentaajan tunti ja minuutti (+/-) ja vahvista painikkeella OK.
2. Syotā satunnaisohjelmoinnin aikavalin tunti ja minuuttī (+/-) ja vahvista ne painikkeella OK.
3. Valitse viikonpää (Λ/V), joloin laitteen tulee kytkeä satunnaisperiaatteella, ja vahvista painikkeell OK.

Viikonpäävat 1 - 5, 6 - 7 ja 1 - 7 on esiasetettu. Yksittäisiä viikonpääviä voidaan asettaa valikkokohdassa "Päivien valinta" (+/-).

1. Valitse kanava (+ / - ) , jolle haluat asettaa jakson, ja vahvista painikkeella OK.

Kanavavalinta naytetaän vain, kun kanavia on 2 tai enemmän.

+Aktiivinen kanava

-Ei-aktiivinen kanava

1. Luodaksesi uuden kytkentaajan valitse KYLLA ja vahvista painikkeella OK.
2. Hyväksy automaattisesti ehdotettu prioriteetti ja vahvista painikkeell OK tai sovita prioriteetti.

Prioriteetin valinta on mahdolista vain laajennetussa tilassa ( luku Ohjelmien prioriteetin asettaminen sivulla 645).

Elementtien katsominen, muokkaus ja poisto

OHJELMAN KATSOMINEN, MUOKKAUS JA POISTO

Kuva 36: Ohjelman katsominen, muokkaus ja poisto

1. Paina painiketta Valikko.
2. Valitse Ohjelma ja vahvista painikkeella OK.
3. Valitse Lue/muuta ja vahvista painikkeella OK.
4. Valitse ohjelma ja vahvista painikkeella OK.
5. Tarkastele tai muokkaa luetteloa (päävämääräluettelo, kytkentäajat, prioriteetti) valitsemalla haluttu luettelo.

Poista valittu ohjelma valitsemalla Poisto.

KYTKENTAAIKOJEN KATSOMINEN, MUOKKAUS JA POISTO

Kuva 37: Kytkentaaikojen katsominen, muokkaus ja poisto

1. Paina painiketta Valikko.
2. Valitse Ohjelma ja vahvista painikkeella OK.
3. Valitse Lue/muuta ja vahvista painikkeella OK.
4. Valitse ohjelma ja vahvista painikkeella OK.
5. Valitse Kytkentaajat ja vahvista painikkeella OK.

Poisto: Valittu kytkentaaika (esim. PÄÄLLE/POIS, aika, paivat, kanavat, pulssi tai jakso) poistetaan.

Poista kaikki: Kaikki kytkentäajat poistetaan.

1. Valitse Muuta, Täydennä, Poisto tai Poista kaikki ja vahvista painikkeella OK.

PÄVÄMÄÄRÄLUETTELON KATSOMINEN, MUOKKAUS JA POISTO

Kuva 38: Paivamaaraluettelon muokkaus

1. Paina painiketta Valikko.
2. Valitse Ohjelma ja vahvista painikkeella OK.
3. Valitse Lue/muuta ja vahvista painikkeella OK.
4. Valitse Paivamaraaluettelo ja vahvista painikkeella OK.
5. Valitse Paivamaara ja vahvista painikkeella OK.

Poisto: Valittu paivamara (... ) poistetaan.

Poista kaikki: Kaikki paivamaaraluettelon tiedot poistetaan.

1. Valitse Täydennä, Poisto tai Poista kaikki ja vahvista painikkeella OK.

KAIKKIAN OHJELMIEN POISTO

Kuva 39: Kaikkien ohjelmien poisto

1. Paina painiketta Valikko.
2. Valitse Ohjelma ja vahvista painikkeella OK.
3. Valitse Poista kaikki ja vahvista painikkeella OK.
4. Valitse Kylla ja vahvista painikkeella OK.

Havittäminen

Epääasianmukainen havittäminen

SUOJELE YMPARISTÖÄ!

Vääränlainen havittäminenvaarantaaymparistön!

Vääränlainen havittäminen voi vaarantaa ympäristön.

• Havita sahkoromu ja elektronikkak componentit asianmukaisesti, ts. lajittele havitettavat osat materiaaleittain kierratettaviksi.
• Havita laitteet ymparistoystavallisesti ymparistonsuojelu-, kierratys- ja havittamista koskevien ohjeiden mukaisesti.

Kierratys

Jos takaisinotto- tai havityssopimusta ei ole tehty, toimita puretut osat kierratykseen.

• Metallit romuksi.
  Toimita muoviosat kierratykseen.
• Havitta muut componentit niiden materiaalia vastaavalla tavalla.

nnsu nssnnna uulunnuanunnuuauuunnuuunnuuunnuuunnu

Singapore

Complies with

IDA Standards

DB106380

Israel

64-04560 nnnn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn nn
