GEBRUIKSAANWIJZING CDG6CEB CANDY

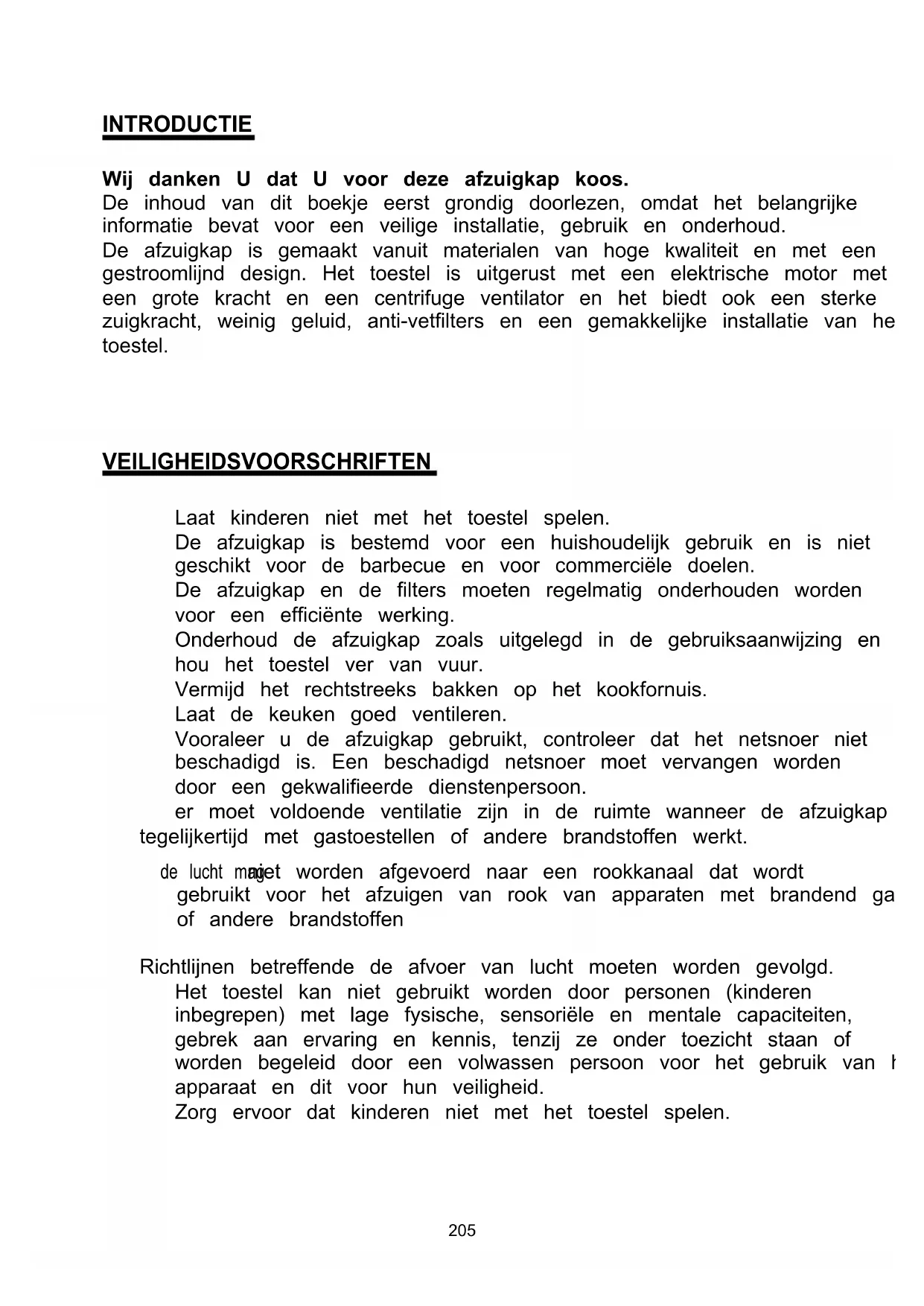

204INTRODUCTIE Wij danken U dat U voor deze afzuigkap koos. De inhoud van dit boekje eerst grondig doorlezen, omdat het belangrijke informatie bevat voor een veilige installatie, gebruik en onderhoud. De afzuigkap is gemaakt vanuit materialen van hoge kwaliteit en met een gestroomlijnd design. Het toestel is uitgerust met een elektrische motor met een grote kracht en een centrifuge ventilator en het biedt ook een sterke zuigkracht, weinig geluid, anti-vetfilters en een gemakkelijke installatie van het toestel. VEILIGHEIDSVOORSCHRIFTEN Laat kinderen niet met het toestel spelen. De afzuigkap is bestemd voor een huishoudelijk gebruik en is niet geschikt voor de barbecue en voor commerciële doelen. De afzuigkap en de filters moeten regelmatig onderhouden worden voor een efficiënte werking. Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en hou het toestel ver van vuur. Vermijd het rechtstreeks bakken op het kookfornuis. Laat de keuken goed ventileren. Vooraleer u de afzuigkap gebruikt, controleer dat het netsnoer niet beschadigd is. Een beschadigd netsnoer moet vervangen worden door een gekwalifieerde dienstenpersoon. er moet voldoende ventilatie zijn in de ruimte wanneer de afzuigkap tegelijkertijd met gastoestellen of andere brandstoffen werkt. de lucht mag niet worden afgevoerd naar een rookkanaal dat wordt gebruikt voor het afzuigen van rook van apparaten met brandend gas of andere brandstoffen Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd. Het toestel kan niet gebruikt worden door personen (kinderen inbegrepen) met lage fysische, sensoriële en mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden begeleid door een volwassen persoon voor het gebruik van het apparaat en dit voor hun veiligheid. Zorg ervoor dat kinderen niet met het toestel spelen.

Gebruik geen flambé onder het toestel. De afzuigkap is niet geschikt voor kookplaten met meer dan 4 branders. Gevaar voor elektrische schokken De stekker van dit apparaat enkel in een goed geaard stopcontact plaatsen. In geval van twijfel advies inwinnen van een gekwalificeerde technicus. Als u deze instructies niet opvolgt kan dit leiden tot de ood, vuur of een elektrische schok. kamer.Het doel van deze lamp is om verlichting te bieden voor het gebruik van het product. De lamp die in dit product wordt gebruikt, is niet geschikt voor gebruik in de verlichting van een

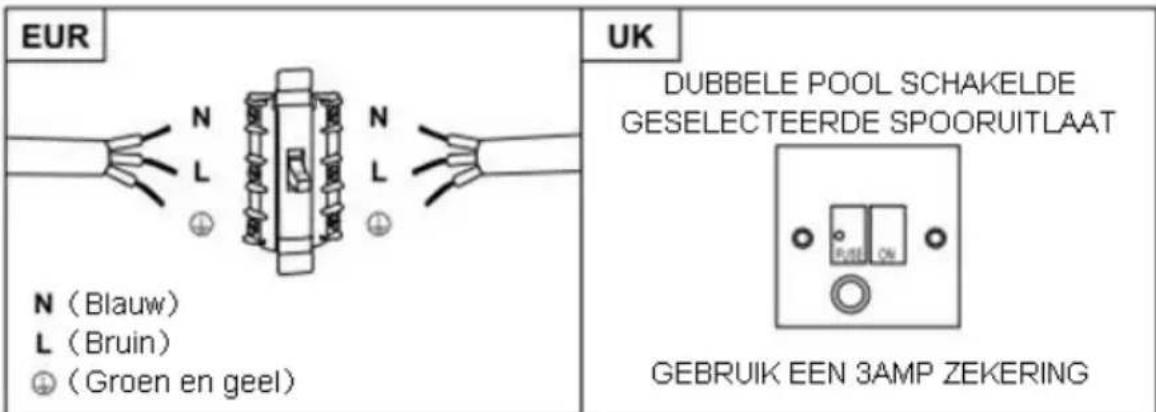

Directe verbinding Het apparaat moet rechtstreeks op het lichtnet worden aangesloten met behulp van een omnipolaire stroomonderbreker met een minimale opening van 3 mm tussen de contacten. De installateur moet ervoor zorgen dat de juiste elektrische aansluiting heeft gemaakt en dat deze voldoet aan het bedradingsschema. De kabel mag niet worden gebogen of samengedrukt. Controleer de stekker en het netsnoer regelmatig op beschadigingen. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of montage verkrijgbaar bij de fabrikant of diens serviceagent. WAARSCHUWING: Dit is een Klasse I-apparaat en MOET worden geaard Dit apparaat wordt geleverd met een 3-aderige netkabel, gekleurd als volgt: Bruin = L of Leven Blauw = N of Neutrale Groen en geel = E of Aarde De zekering moet een vermogen hebben van 3 Ampère. Elektrische installatie Alle installatie moet worden uitgevoerd door een bevoegd persoon of gekwalificeerd elektricien. Controleer voordat u de netvoeding aansluit of de netvoeding is aangesloten spanning komt overeen met de spanning op het typeplaatje.

Standaard Installatie - Accessoires Lijst Spec. Illustratie Hoeveelheid Omhulsel

Bovenstuk schouw 500mm

Onderstuk schouw 500mm

Console voor onderstuk schouw

Console voor bovenstuk schouw

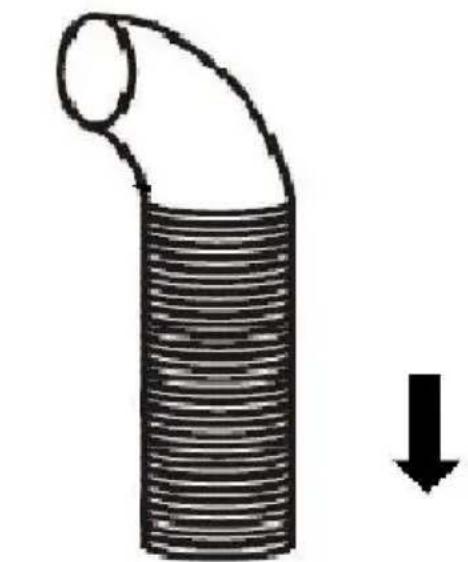

Indien u beschikt over een uitgang naar buiten, dan kunt u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150mm), aansluiten.

1. Vooralleer u de afzuigkap aanlegt, moet het toestel uitgeschakeld

worden en de stekker uit het stopcontat worden gehaald.

2. De afzuigkap moet op een afstand van 65~75cm boven de kookplaat

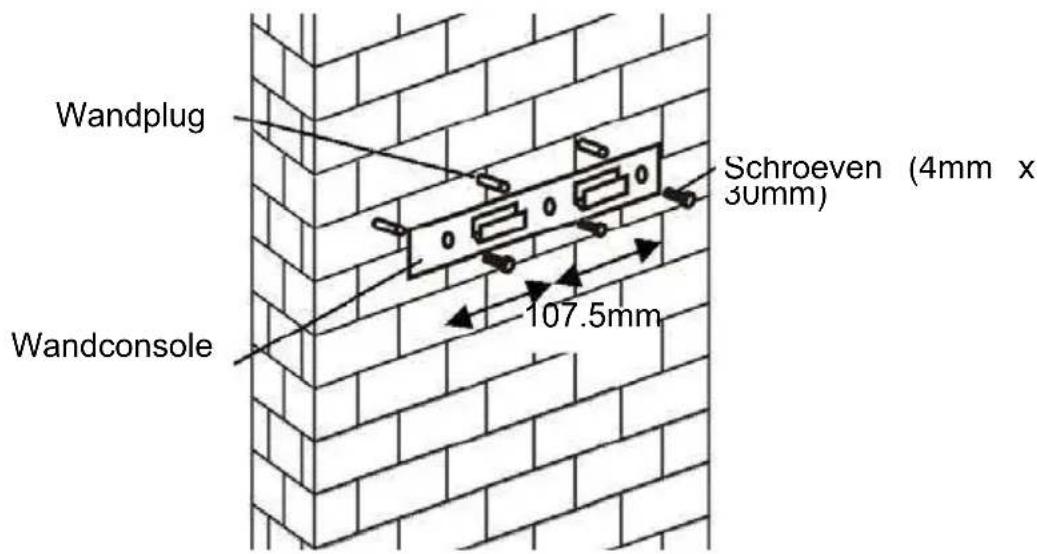

3. Boor gaten van 3 x 8mm voor de console.Maak de console stevig vast

aan de wand via de bijgeleverde schroeven. Wandplug Wandconsole 107.5mm Schroeven (4mm x 30mm) 209Hiervoor moeten 2x8mm extra gaten, bevestigingsschroeven & afsluitschroeven geboord worden voor de installatie. Voor schuine modellen

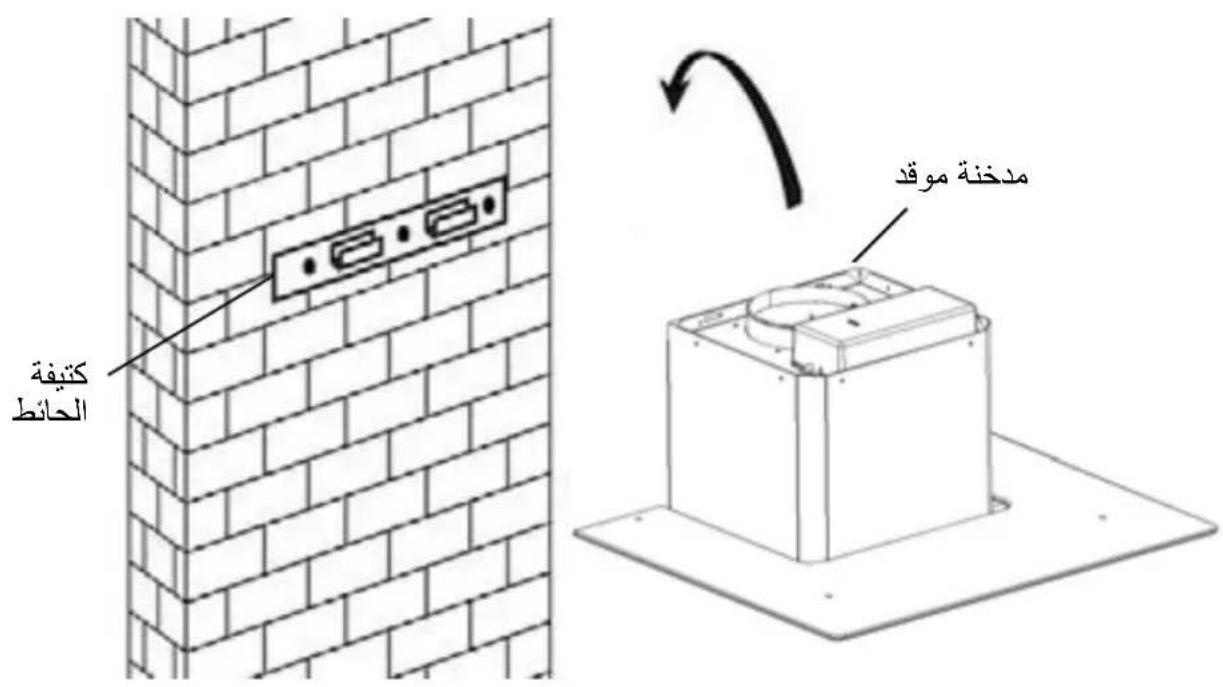

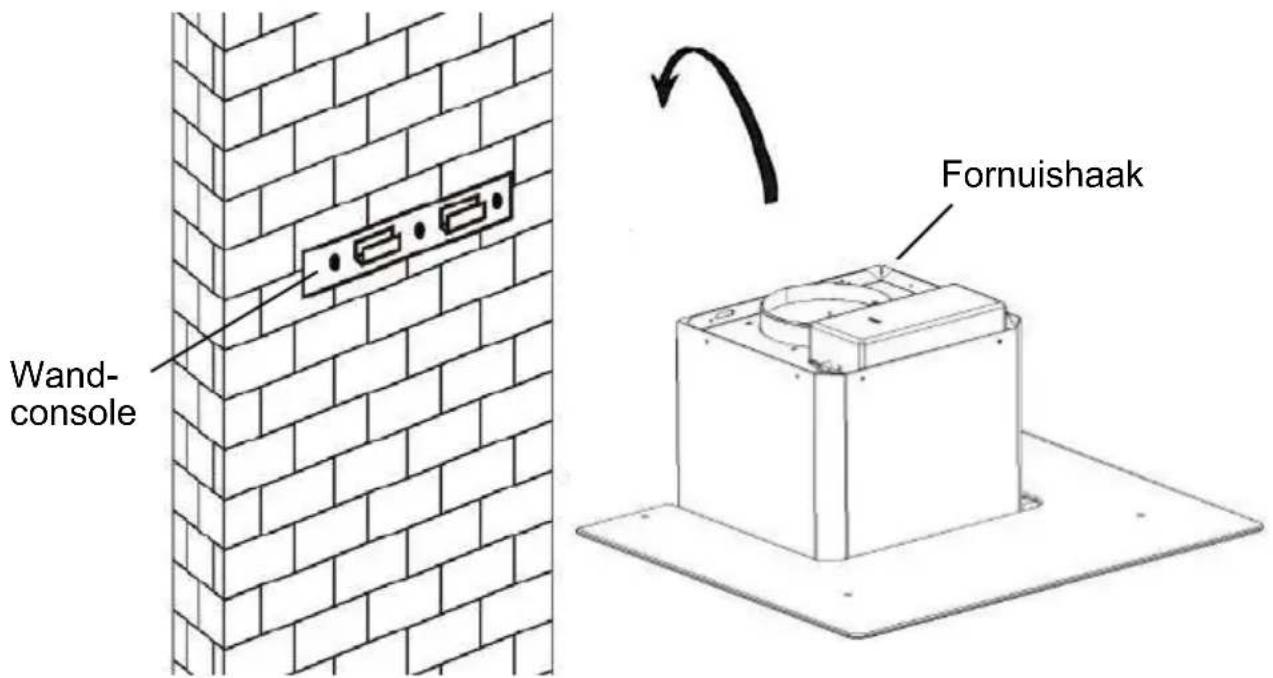

4. Plaats de afzuigkap en maak het vast aan de wand dankzij de

wandconsole. Fornuishaak Wand- console

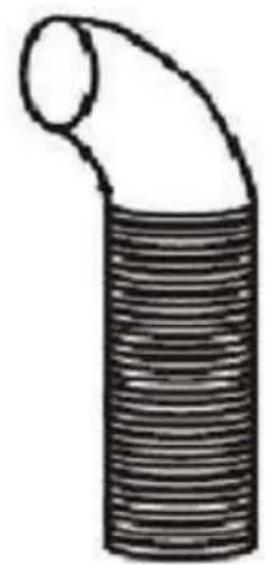

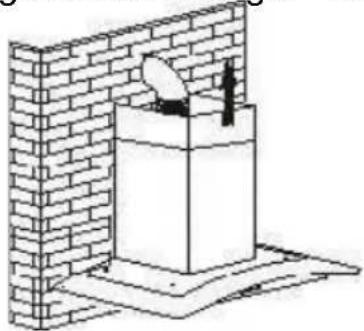

5. Bevestig de one-way klep aan de luchtuitgang van de afzuigkap. Maak

de uitlaatbuis vast aan de one-way klep. (Zie afbeelding hieronder). Uitlaatbuis Afzuigkap

i. Plaats het glas op de top van de afzuigkap.

ii. Maak het glas vast met behulp van de 4 bijgeleverde

schroeven. Om te vermijden dat het glas breekt, gelieve de schroeven niet te hard vast te draaien.

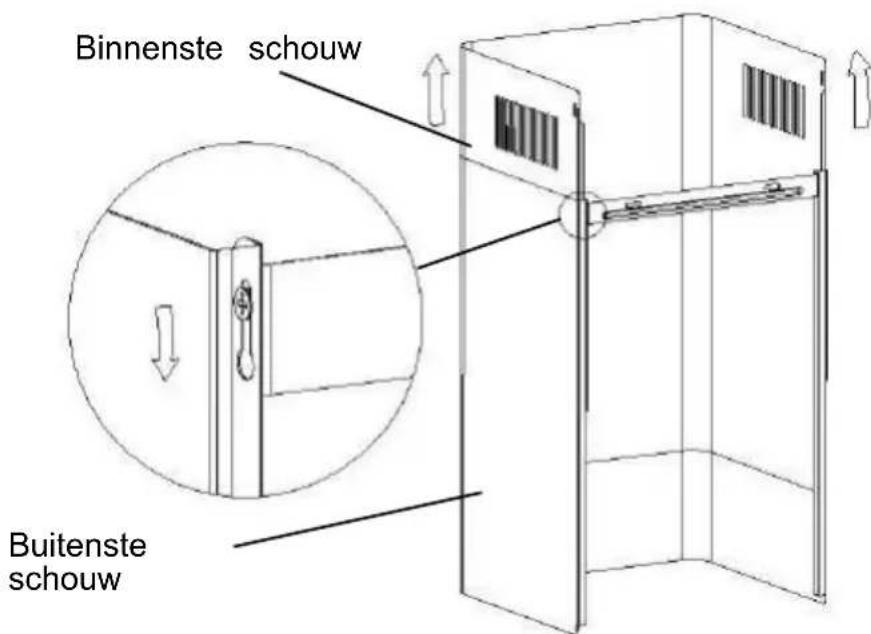

i. Plaats het binnenste van de schoorsteen in de buitenste

schoorsteen. Trek de binnenste schoorsteen naar boven. Pas het aan tot de gewenste hoogte wordt bereikt.

ii. Schuif de schoorsteen naar boven of naar beneden totdat u de

juiste hoogte hebt bereikt.Maak nadien de bevestigingsgaten vast met de schroeven. (Zie afbeelding hieronder). Binnenste schouw Buitenste schouw

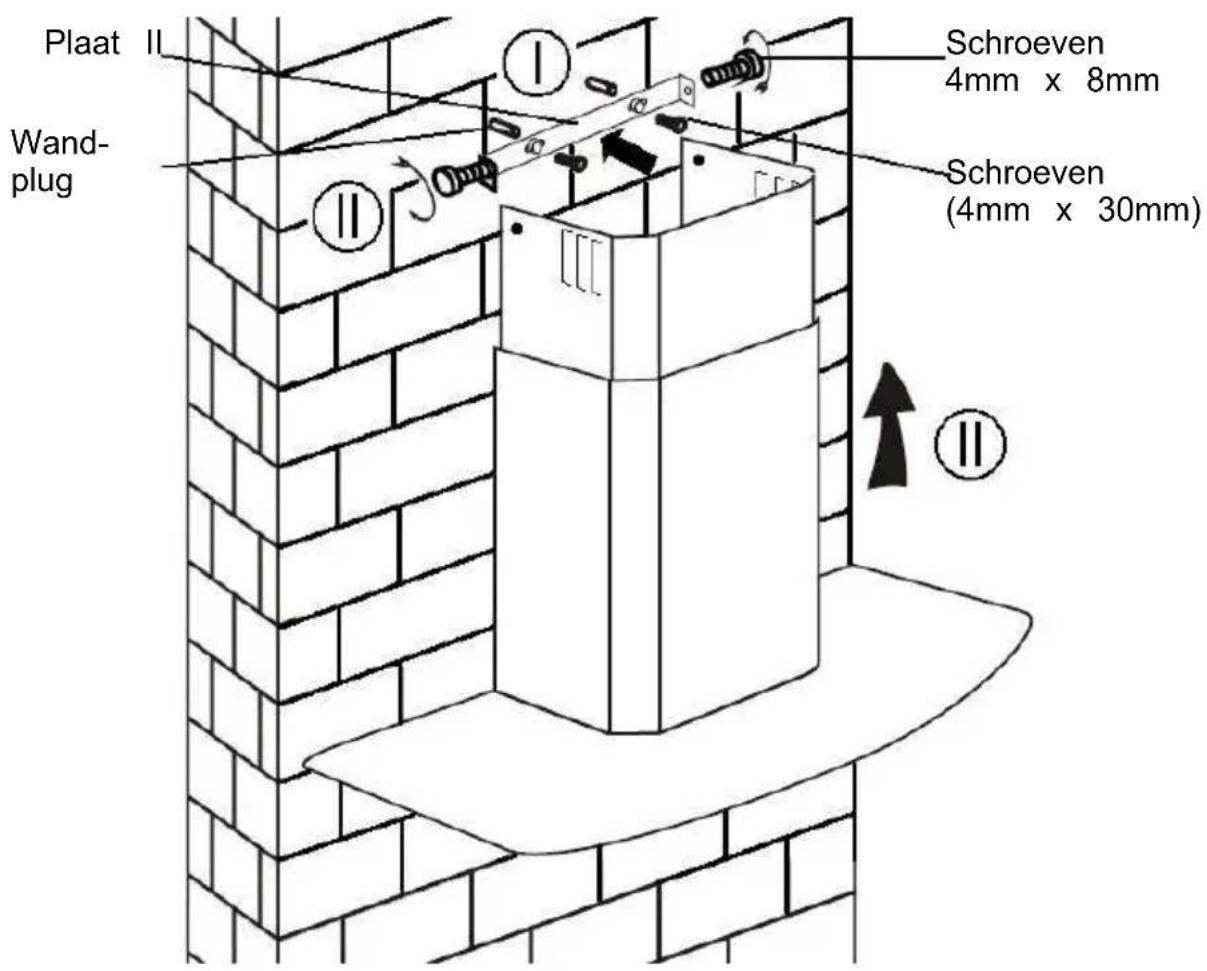

i. Boor gaten van 2 x 8mm voor plaat II. Maak de plaat stevig

vast aan de wand met de 2 schroeven.

ii. Monteer de schoorsteen binnen het toestel en maak het vast

met 2 schroeven. Plaat II Wand- plug Schroeven 4mm x 8mm Schroeven (4mm x 30mm)

INSTALLATIE (BINNEN VENTILATIE) Indien u niet beschikt over een uitgang naar buiten, blijft de installatie hetzelfde als beschreven in hoofdstuk “Installatie (ventilatie buiten)”. Een uitlaatbuis is niet nodig. De koolfilter kan gebruikt worden om geuren op te vangen. Om de koolfilter aan te leggen moet u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter naar beneden te trekken. Schuif de koolstoffilter in de afzuigkap en draai het rechtsom. Herhaal de handeling aan de andere kant. NOTA: o Zorg ervoor dat de filter veilig vast staat zodat het niet loskomt omdat het gevaarlijk kan zijn. o Wanneer u de koolstoffilter inschakelt, zal de zuigkracht verlagen. 214Knop 1 De knop is met achtergrondverlichting, wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en de ventilator op lage snelheid ingeschakeld.als u nogmaals op drukt, wordt de ventilator uitgeschakeld. Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie. Knop 2 De knop geeft aan met achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en wordt de ventilator met gemiddelde snelheid ingeschakeld. als u nogmaals op drukt, wordt de ventilator uitgeschakeld. Ideale ventilatie bij een standaard bereiding. Knop 3 De knop geeft aan met achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en wordt de ventilator met hoge snelheid ingeschakeld. als u nogmaals op drukt, wordt de ventilator uitgeschakeld. Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd. CONFIGURATIE 1

BESCHRIJVING VAN DE COMPONENTEN

WERKING Toets Lamp NOTA:Indien u de toetsen voor Lage/ Medium / Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid. 215WERKING Toets Lage snelheid Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie. Toets Medium snelheid Ideale ventilatie bij een standaard bereiding. Toets Hoge snelheid Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd. Toets Lamp NOTA:Indien u de toetsen voor Lage/ Medium / Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid. CONFIGURATION 2 uit-knop Het wordt gebruikt voor het draaien uit de ventilator

Aan / uit-knop Het wordt gebruikt voor het draaien aan / uit de ventilator Snelheid plus-knop Voor het verhogen van de snelheid van de ventilator Snelheidstoets Voor het verminderen van de snelheid van de ventilator.. Light-knop Digitaal beeld Ventilatorsnelheid weergave: "1" voor lage snelheid, "2" voor middelgrote snelheid, "3" voor hoge snelheid, "4" voor de Booster functie. Quick timer: Druk op +en -te houden voor 1 seconde, digitale displayzal knipperen en in 5 minuten aftellen, na 5 minuten motor en licht uitautomatische & Buzzer geluid zal veranderen gedurende 1 seconde. Booster functie This hood has a booster function.To activate the booster, Press to speed 4, enter into highest speedwhile the hood is in use and it willincrease speed for 5 minutes, beforeslowing down again.

ONDERHOUD Voor een onderhoud, schakel het toestel uit en haal de stekker van het stopcontact.

I. Regelmatig onderhoud

Gebruik een zacht doekje, die u vochtig maakt met behulp van warm water gemengd met zeep of huishoudelijke schoonmaakmiddelen, om het toestel te reinigen. Gebruik nooit metalen, chemische en schurende materialen of harde borstels om de afzuigkap schoon te maken.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhouden van de filters belet brandgevaren. De filters vangen vet, rook en vuil op die geproduceerd worden tijdens het koken. De filters hebben een rechtstreekse invloed op de werking van de afzuigkap. Indien ze niet worden gereinigd zal het vet (ontvlambaar) de filter verzadigen. Onderhoud de filters met huishoudelijk schoonmaakmiddelen.

III. Jaarlijks onderhoud voor de koolstoffilters

Gebruik SOLELY voor het toestel die aangelegd wordt als hercirculatie toestel ( niet geventileerd naar buiten). De filter vangt geuren op die mintens eenmaal per jaar, afhankelijk van de gebruiksfrequentie van het toestel, vervangen moet worden.

IV. Een gloeilamp vervangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuigkap weg. Zoek de gloeilamp die moet vervangen worden. U vindt het in de lamp-fitting in het blootgestelde deel van de luifel. Schakel het bedradingspunt van het lampje uit en haal de lamphouders en het elektriciteitsdradennet van de afzuigkap weg. Belangrijk: Het is niet mogelijk om het lampje individueel te vervangen. Het is van belang dat u het lampje samen met de lamphouders en het elektriciteitsdradennet vervangt. (LED light: G4, MAX 1.5W) Leg het lampje, de lamphouders en het elektriciteitsdradennet aan op dezelfde manier als oorspronkelijk. Schakel dan het bedradingspunt van het lampje opnieuw aan.

Plaats de glazen kap opnieuw op de afzuigkap en maak het vast met de schroeven. Zorg ervoor dat de schroeven stevig vast zijn. PROBLEMEN OPLOSSEN Probleem Oorzaak Oplossing Licht aan maar de ventilator werkt niet Het ventilatorblad is vastgelopen Schakel het toestel uit en laat het herstellen door een gekwalifieerde service. Beschadigde motor. Lamp en ventilator werken niet. Halogene gloeilamp verbrand. Vervang de lamp door een ander met dezelfde waarde. Verloren netsnoer Steek de stekker in het stopcontact Harde trilling van het toestel Ventilatorblad is beschadigd Schakkl het toestel uit en laat het herstellen door een gekwalificeerde service. De motor van de ventilator staat niet stevig vast Schakel het toestel uit en laat het herstellen door een gekwalifieerde service. Het toestel hangt niet goed op de beugel. Haal het toestel van de beugel en controleer of de beugel juist geplaatst is. Onvoldoende zuigkracht Een te grote afstand tussen de kookplaat en de afzuigkap. Regel opnieuw de afstand tot 65-75cm

Indien u niet weet waar het probleem ligt of er is een storing in de werking van het toestel, contacteer de dienst na verkoop. SERIENUMMER VAN HET PRODUCT. Waar kunt u het vinden? Het is van belang om de productcode en het serienummer te melden aan de dienst na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u en de technicus tijd en kosten. MILIEUBESCHERMING Defecte elektrische toestellen horen niet weggegooid te worden met huishoudelijk afval.Recycleer indien mogelijk. Neem contact op met uw plaatselijke Autoriteit of handelaar voor

recyclage advies. Op dit apparaat staat het merkteken van de Europese richtlijn 2012/19/EU met betrekking tot de afvalwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijke milieuschade en aantasting van de gezondheid van mens en dier als gevolg van op een onjuiste wijze afdanken van dit product. Dit symbool op het product geeft aan dat het niet tot huishoudelijk afval behoort. Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gemeente, zodat het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg de lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking. Als u meer informatie wilt over verwerking, hergebruik en recycling van dit product, neemt u contact op met de gemeente, de afvalinzamelaar of de winkel waar u het product heeft gekocht. 220ﻡﺩﺧﺗﺳﻣﻟﺍﻭ ﺏﻳﻛﺭﺗﻟﺍ ﻝﻳﻟﺩ
