CDG6CEB - Hotte CANDY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	Candy
Modele	CDG6CEB
Dimensions (L x P x H approximatives)	60 x 50 x 30 cm (corps principal)
Poids net approximatif	15 kg
Alimentation electrique	220-240 V ~ 50 Hz
Fusible recommande	3 A
Classe electrique	Classe I (mise a la terre obligatoire)
Nombre de vitesses	4 (lente, moyenne, rapide, booster)
Fonction booster	Oui, activable pendant 5 minutes a vitesse maximale
Eclairage	LED 1,5 W max (non remplacable individuellement)
Types d'installation	Evacuation exterieure (conduit 150 mm) ou recyclage (filtre charbon)
Distance recommandee au-dessus de la table de cuisson	65 a 75 cm
Filtre a graisse	Metal, nettoyage mensuel (lave-vaiselle ou manuel)
Filtre a charbon actif	Optionnel pour recyclage, remplacement annuel
Entretien regulier	Nettoyer avec un chiffon humide et produit menager non abrasif
Securite enfants	Surveillance requise, ne pas laisser jouer
Protection environnement	Conforme a la directive DEEE 2012/19/UE, ne pas jeter aux ordures menageres
Service apres-vente	Contacter le service consommateur avec le numero de serie (16 chiffres commencant par 3)

FOIRE AUX QUESTIONS - CDG6CEB CANDY

Comment installer la hotte Candy CDG6CEB en mode evacuation exterieure ?

Assurez-vous d'avoir un conduit d'extraction de 150 mm de diametre. Fixez le support mural a la hauteur recommandee (65-75 cm au-dessus de la table de cuisson). Soulevez la hotte et accrochez-la au support. Fixez le clapet anti-retour sur la sortie d'air et raccordez le tuyau d'evacuation. Installez les cheminees interieure et exterieure en ajustant la hauteur.

Comment installer la hotte en mode recyclage ?

Aucun conduit d'evacuation n'est necessaire. Installez la hotte de la meme maniere qu'en evacuation exterieure, mais ajoutez les filtres a charbon actif. Retirez la grille et les filtres a graisse, puis clipsez les filtres a charbon en tournant dans le sens des aiguilles d'une montre. Refermez la grille.

A quelle frequence dois-je nettoyer le filtre a graisse ?

Le filtre a graisse doit etre netoye tous les mois pour eviter les risques d'incendie et maintenir une bonne aspiration. Vous pouvez le nettoyer au lave-vaiselle ou a la main avec un produit menager.

Quand dois-je remplacer le filtre a charbon actif ?

Le filtre a charbon actif doit etre remplace une fois par an si la hotte fonctionne en mode recyclage. Il ne se nettoie pas.

Comment utiliser la fonction booster ?

La fonction booster est disponible sur les modeles avec affichage digital (configuration 3). Appuyez sur le bouton approprie (souvent marque '4' ou 'Booster') pendant que le ventilateur est en marche. La hotte fonctionne a vitesse maximale pendant 5 minutes, puis revient a la vitesse precedente.

Que faire si la hotte vibre fortement ?

Verifiez que la hotte est correctement fixee au support mural. Si la vibration persiste, la turbine peut etre bloquee ou le moteur mal fixe. Eteignez l'appareil et faites appel a un professionnel.

Comment remplacer l'eclairage LED ?

Les LED ne sont pas remplacables individuellement. Pour changer l'eclairage, vous devez acheter un kit complet comprenant les ampoules, les douilles et le cable. Retirez la plaque en verre, debranchez l'ancien eclairage et installez le nouveau. Remettez la plaque en verre et vissez-la.

La hotte ne fonctionne pas du tout, que verifier ?

Verifiez que le cordon d'alimentation est branche correctement et que le fusible (3 A) n'a pas saute. Si l'eclairage fonctionne mais pas le ventilateur, la turbine peut etre bloquee. Si rien ne fonctionne, l'ampoule est peut-etre grillee ou le cordon endommage. Contactez un professionnel si necessaire.

Puis-je installer la hotte au-dessus d'une cuisson a gaz ?

Oui, mais respectez une distance minimale de 65 cm entre la hotte et les bruteurs. Assurez-vous que la piece est bien ventilee et que l'air evacue ne provient pas d'un conduit utilise pour les fumees de gaz.

Ou trouver le numero de serie de ma hotte Candy CDG6CEB ?

Le numero de serie comporte 16 chiffres commencant par '3'. Il se trouve sur le certificat de garantie ou sur une etiquette apposee sur l'appareil. Notez-le avant de contacter le service consommateur.

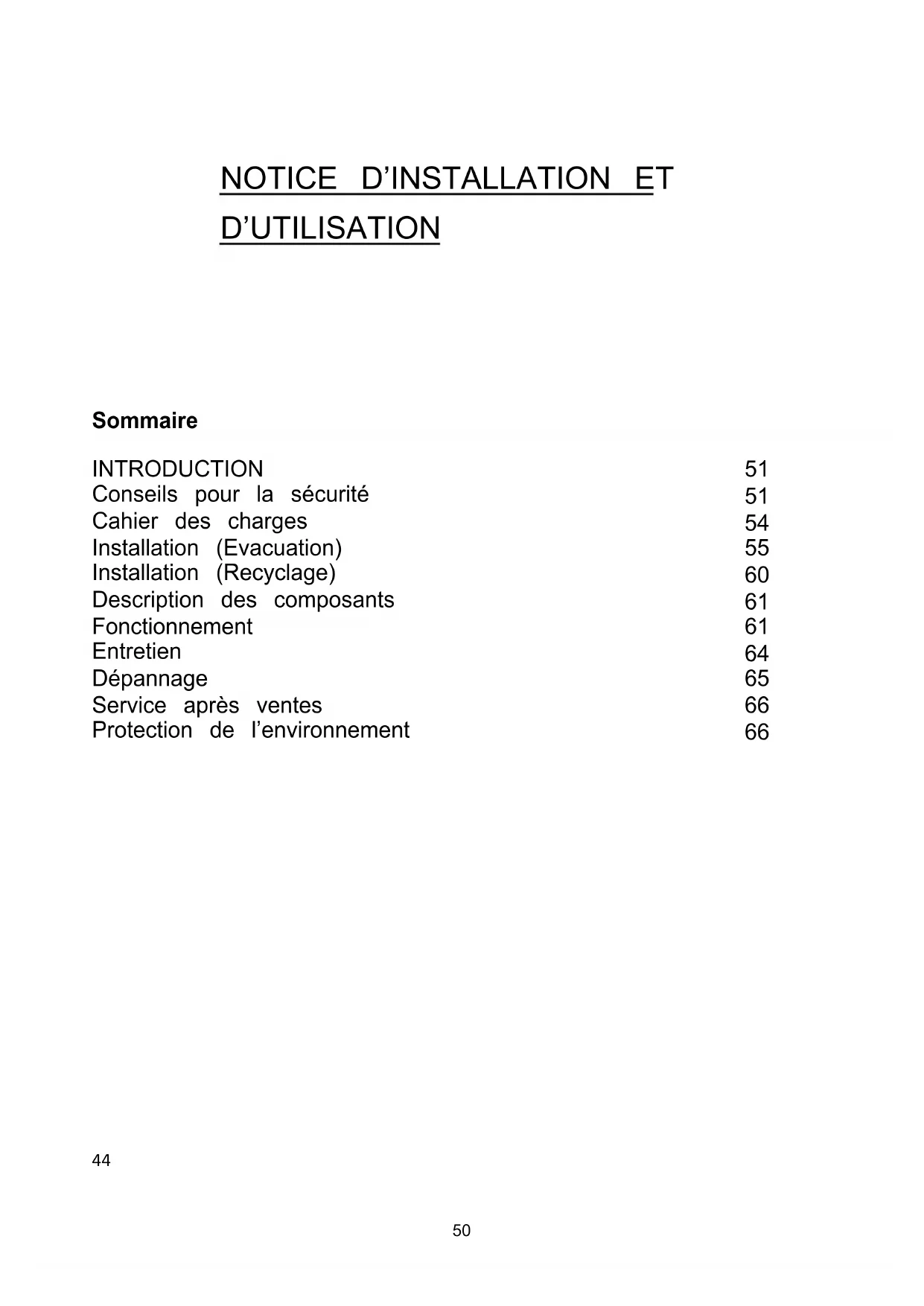

MODE D'EMPLOI CDG6CEB CANDY

INTRODUCTION 51
Conseils pour la sécurité 51
Cahier des charges 54
Installation (Evacuation) 55
Installation (Recyclage) 60
Description des composants 61
Fonctionnement 61
Entretien 64
Dépannage 65
Service après ventes 66
Protection de l'environnement 66

Introduction

Merci d'avoir besoin cette hotte.

Ce manuel d'instructions est conçu pour vous fournir toutes les instructions requisées relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin de faire fonctionner l'appareil correctement et en toute sécurité, merci de dire attentivement ce manuel avant l'installation et l'utilisation.

La hotte utilise des matériaux de haute qualité avec un design éprou Equipé d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, il fournit également une puissance d'aspiration forte, un fonctionnement avec un bruit modéré, un contrôle àGRAisse et un monta facile.

Avertissement de sécurité

• Ne pas laisser d'enfants utiliser l'appareil
• Cette hotte est dédiée à un usage domestique uniquement. Elle ne doit pas être utilisée pour les barbecues, les rôtisseries ou toutes autres activités
• La hotte et ses filtres doivent être nettoyés régulièrement pour garantir un bon état de fonctionnement
• Respecter les consignes de ce manuel pour le nettoyage de la hotte afin d'empêcher tout risque d'incendie
• Merci de garder une ventilation dans la cuisine
• Avant de connecter cet apparéil, contrôle que le cordon d'alimentation n'est pas endommagé. Un cordon d'alimentation endommagé doit être remplace par une personne qualifiée.
• Il doit y avoir une ventilation ajusté de la piece quand la h est utilisé en même temps que des apparciels utilisant du gaz d'autres combustibles

• l'air ne doit pas être evacué par un conduit qui est utilisé pour évacuer les fumées des appareils utilisant le gaz ou d'autres combustibles

• La reglementation concernant le rejet de l'air doit être satisfaite

• Cet apparéil n'est pas destiné à être utilisé par des personnes (notamment les enfants) incapables, irresponsables ou sans reconnaissance sur l'utilisation du produit, à moins qu'elle ne soit surveillées ou instruites sur l'utilisation de l' apparéil par une personne responsable de leur sécurité
• Les enfants doivent être surveillés pour s'assurer qu'ils ne joue pas avec l'appareil.
• Ne pas faire flamber sous la hotter
• La hotte n'est pas destinée à être installé au-dessus d'une place de cuisson ayant plus de quatre foyers de cuisson

Risque de chocolélectrique

• Cette hotte ne peut être branchée seulement sur une prise re à la terre. En cas de doute, demandez conseil à un ingénieur qualifié
• Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

La lampe utilisée dans ce produit ne convient pas pour l'éclairage d'une piece.

Le but de cette lampe est de fournir un éclairage pour l'utilisation du produit.

Installation électrique

Toute installation doit être effectuee par une personne competente ou qualifieé electricien. Avant de brancher l'alimentation secteur, assurez-vous que la tension correspond à la tension indiquée sur la plaque signalétique.

Connexion directe

L'installateur doit s'assurer que le bon raccordement électrique a eté fait et qu'il est conforme au schéma de câblage.

Vérifiez régulierement le cordon d'alimentation et le cordon d'alimentation.

Si le cordon d'alimentation est endommagé, il doit être remplace par un cordon spécial ou assemblage disponible auprès du fabricant ou de son agent de service.

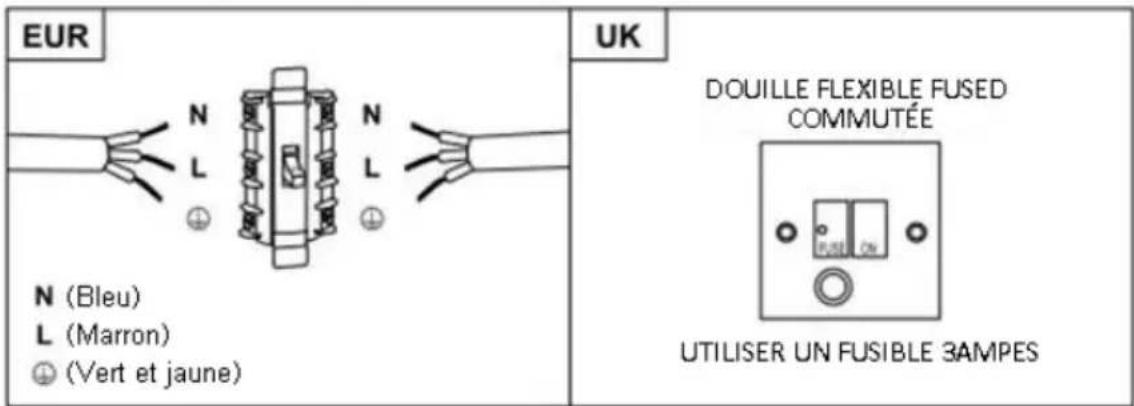

ATTENTION: Ceci est un apparéil de classe I et DOIT être mis à la terre

Cet apparéil est fourni avec un cable secteur à 3 conducteurs coloré comme suit:

Marron=L ou Vivre

Bleu = N ou Neutre

Vert et jaune = E ou Terre

Le fusible doit être évalué à 3 ampères.

Liste d'accessoires pour l'installation

Caractérisques	Visuels	Qty
Base		1
Cheminée haute		1
Cheminée basse		1
Support de la cheminée bass		1
Support de la cheminée haut		1
Fixation murale		1
φ8 chevilles φ8×φ6 blanches		9
Vis ST4.0×30		9
φ7.2 Vis ST4.0×8		2

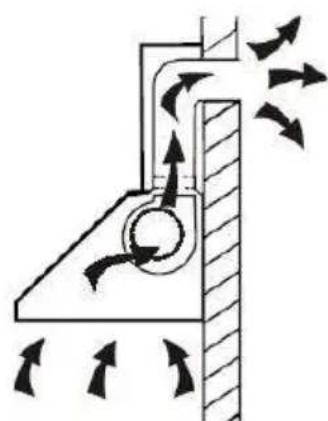

Installation (evacuation externe)

Si vous avez une évacuation vers l'extérieur, la hotte pourra etre ins comme suit au moyen d'un conduit d'extraction (email, aluminium, tuy flexible et non inflammable avec un diametre interieur de 150mm).

1. Avant l'installation, eteindre et debrancher l'appareil..

1. La hotte doit être place à une distance comprise entre 65 et 75 au-dessus de la table de cuisson pour un meilleur résultat.

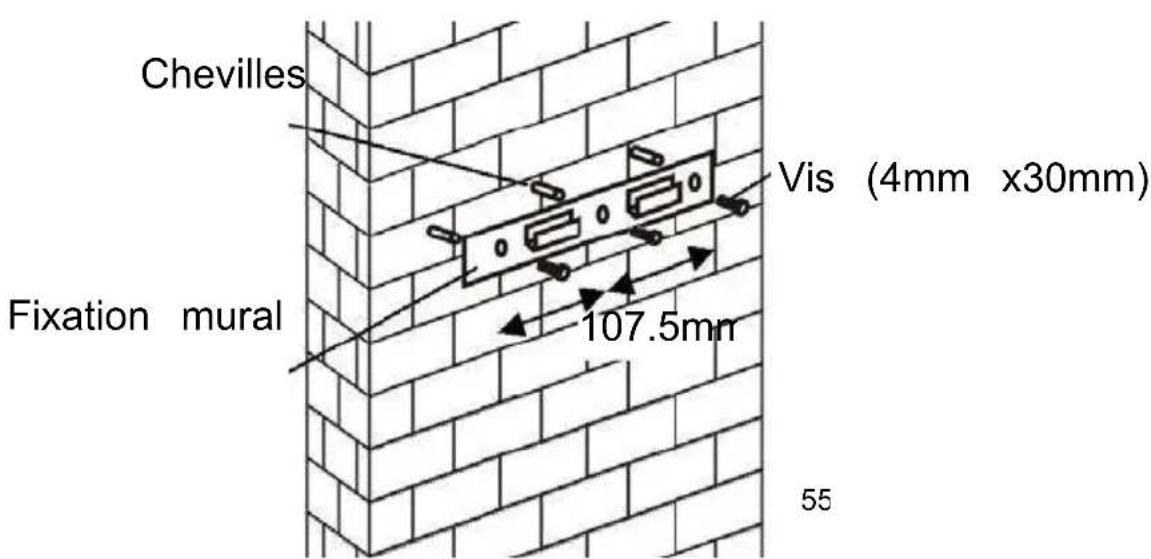

1. Percer 3 troughs de 8mm x pour fixer le support. Visser et serrer support sur le mur avec les vis fournies.

Pour panneau incliné Modèle

• besoin de forer 2x8mm trough supplémentaires et vis de fixation et bouchons avant l'installation.

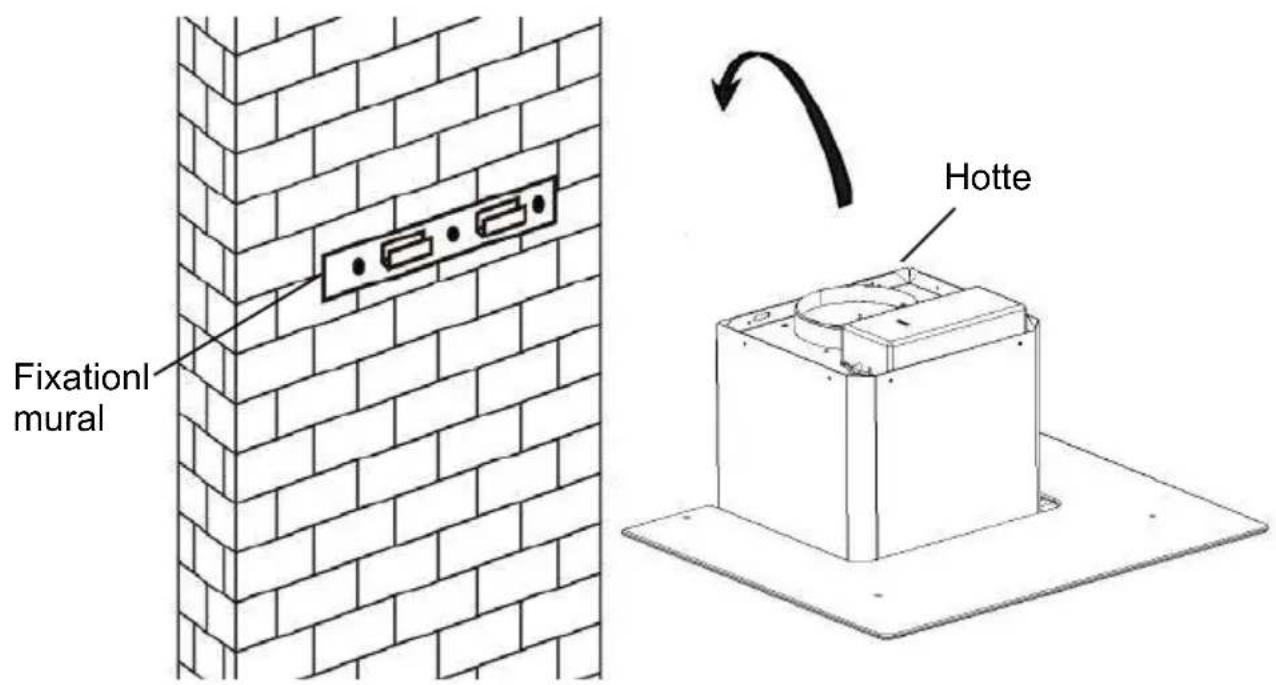

1. Soulever la hotte et fixer la sur la fixation murale

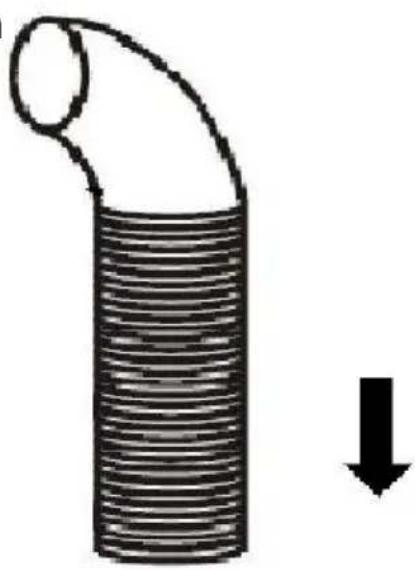

1. Fixer le clapet anti-retour pour la sortie d'air de la hotte. Puis, d'échéppement est à fixer sur le clapet anti retard comme indiqué ci-dessous

Tuyau d'évacuation

Hotte

6.

i Placer correctement le verre sur le dessus de la hotte ii Fixer les 4 vis avec la rondelle. Afin d'eviter que le verre se il est recommandé de ne pas serrer les vis trop fortement.

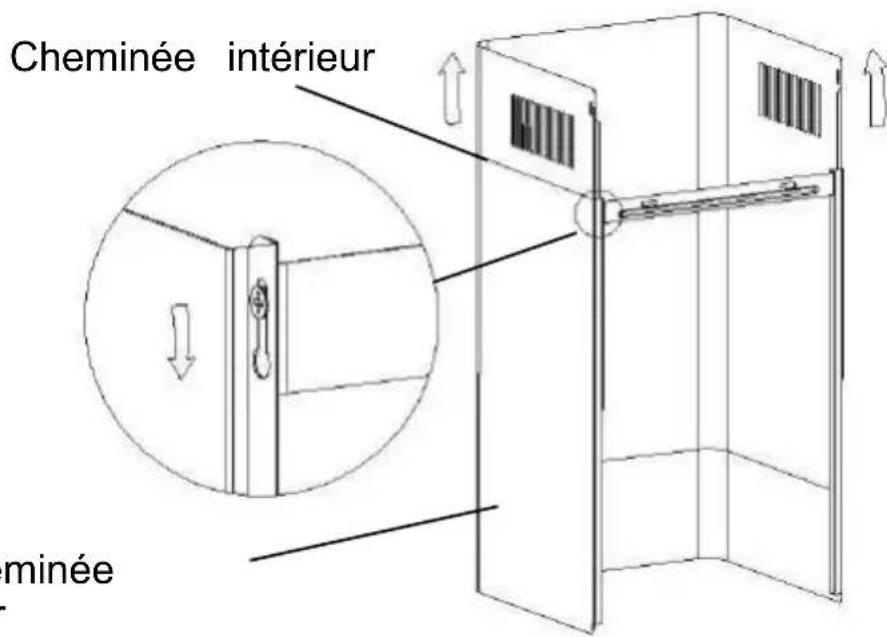

i Mettre la cheminée interieur dans la cheminée extérieur. Puis, fa glisser la cheminée interieure vers le haut. Ajuster pour atteindre hauteur souhaitee.
ii faire glisser la cheminée pour ajuster la hauteur de la chemine Quand la hauteur souhaiette est atteinte, puis accrocher le support fixation avec les vis comme la photo ci-dessous.

Cheminée extérieur

8.

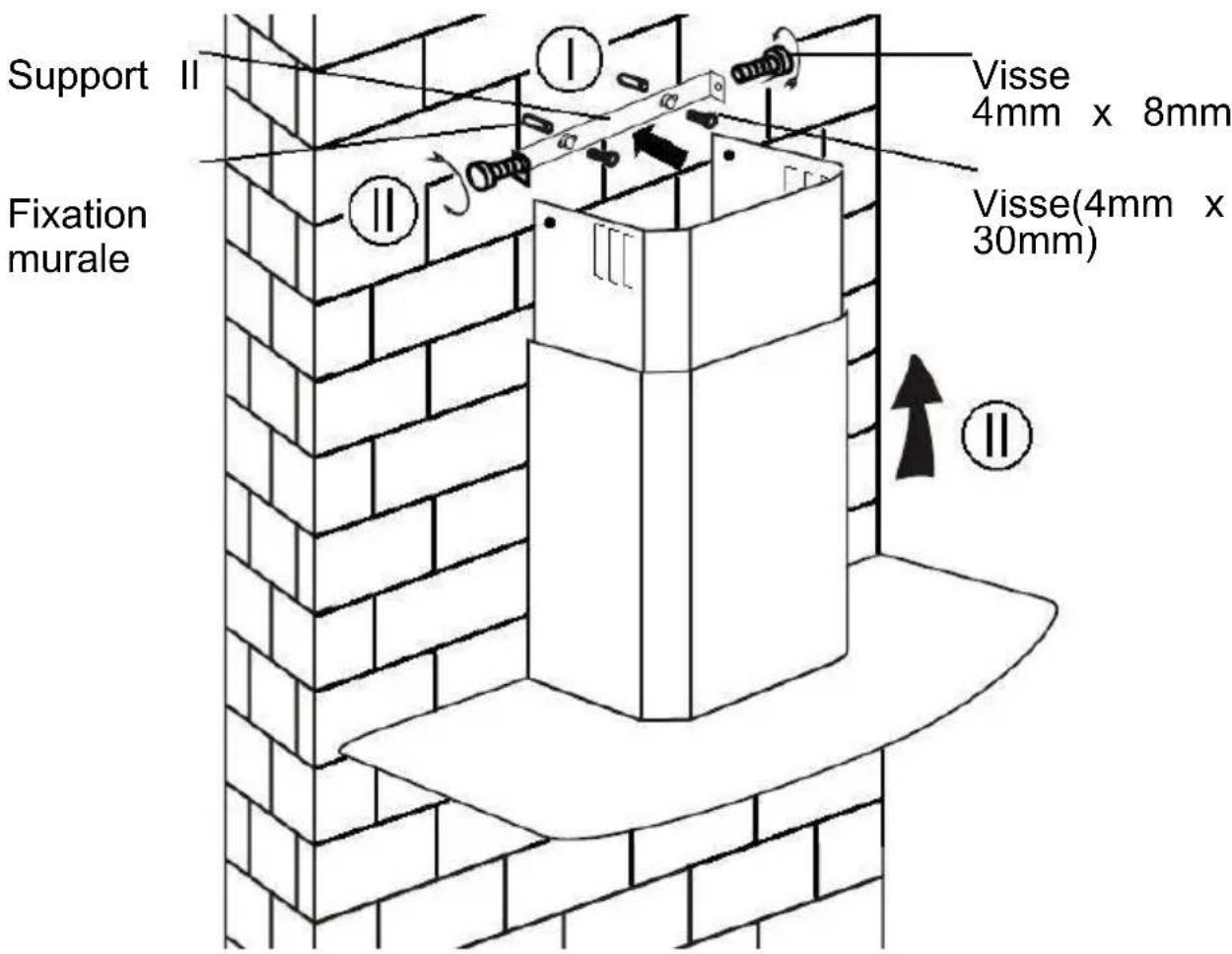

1.Percez deux troughs de 8mm pour fixer le support n°2. Vissez et maintenez le support sur le mur à l'aide de deux visses adaptée
2. Assemblez la hotte sur le support et fixez-la avec deux visses

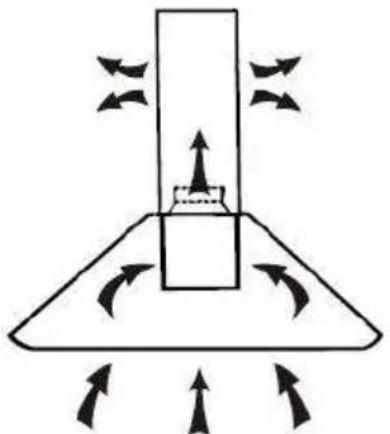

Installation (En recyclage)

Installation (En recyclage)

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'évacuation n'est pas nécessaire et l'installation est identique à celle expliquée dans la section « Installation en évacuation externe »

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Pour installez le filtré à charbon actif, retirez dans un premier temps le filtré àGRAISE. Appuyez sur le système d'ouverture de la grille et tirez-la vers le bas.

Positionnez le filtré à charbon actif dans le bloc et tournez-le dans sens des aiguilles d'une montre. Faîtes pareil de l'autre côté.

Enclenché

NOTE :

Assurez-vous que le filtré est correctement enclenché. Autrement, il pourrait tomber, ce qui est dangereux. Quand le filtré à charbon actif est enclenché, la force d'aspiration basse.

Description du bandeau de commande

CONFIGURATION 1

Utilisation

Bouton 1

Le bouton est avec indiquer rétro-éclairé, quand vous appuyez sur le bouton, le rétroéclairé être allumé et le ventilateur sera allumé à basse vitesse. appuyez de nouveau sur pour éteindre le ventilateur.

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faîtes mijoter votre préparation ou si vous cuisinez sans qu'il y ait beaucoup de vapeur.

Bouton 2

Le bouton est avec indiquer rétro-éclairé, quand vous appuyez sur le bouton, le rétro-éclairé sera allumé et le ventilateur sera allumé à vitesse moyenne. appuyez de nouveau sur pour éteindre le ventilateur.

Cette vitesse est ideale pour une cuisson standard.

Bouton 3

Le bouton est avec indiquer rétro-éclairé, quand vous appuyez sur le bouton, le rétroéclairage s'allumera et le ventilateur s'allumera à haute vitesse. appuyez de nouveau sur pour éteindre le ventilateur.

En cas de grossse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambient.

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Bouton d'éclairage

CONFIGURATION 2

Utilisation

Bouton Arrêt O

Il est utilisé pour éteindre le ventilateur

Bouton vitesse minimale 1

Utilisée pour la ventilation de la cuisine. Elle est adaptée si vous faîtes mischiefer votre préparation ou si vous cuisines sans qu'il y ait beaucoup de vapeur.

Bouton vitesse intermédiaire 2

Cette vitesse est ideale pour une cuisson standard.

Bouton vitesse maximale 3

En cas de grossse fumée ou vapeur, appuyez sur le bouton de puissance maximale pour une évacuation parfaite de l'air ambient.

Note : Si les trois puissances (minimale, intermédiaire et maximale) sont enclenchées en même temps, l'appareil fonctionnera à pleine puissance.

Bouton déclairag

CONFIGURATION 3

Bouton Marche / Arrêt Il est utilisé pour allumer / éteindre le ventilateur

• Vitesse bouton plus Pour augmenter la vitesse du ventilateur

Bouton de diminution de la vitesse For decreasing the speed of the fan.

Bouton d'éclairage

Digital display Fan speed display:"1" for Low speed, "2" for Medium speed, "3" for High speed, "4" pour la fonction Booster.

Fonction booster
Cette hotte a une fonction booster. Pour activer le booster, appuyez sur la touche 4, entrez dans la vitesse la plus élevée pendant que le capot est en service et il augmente la vitessependant 5 minutes, avant de ralentir à nouveau.

Maintenance

Avant de nettoyer votre hotte, débranchez la prise de courant.

1.Nettoyage régulier

Utilisez un chiffon deux humide avec un produit nettoyant. N'utilisez jamais déponce du coût gratant, de produit chimique ou n'importe quel autre matériel abrasif pour nettoyer votre hotte.

1. Nettoyage mensuel pour le filtré àGRAISSSE

Important : nettoyer le filtre àGRAISE tous les mois évite des risque d'incendie.

Le filtré à graisse absorbe les graisses, les fumées et la poussière... ce qui affecte directement la puissance d'aspiration de la hotte. Non nettoyé, les résidus de graisse (potentiellement inflammables)

peuvent saturer le filtré àGRAISSE.Nettoyez-le avec un produit menager.

1. Nettoyage annuel pour les filtres à charbon actif

Ce nettoyage s'applique uniquement aux hottes qui fonctionnent en recyclage (non en évacuation externe).

Les résultats des testes de l'origine, les résultats des testes de la mousse et les résultats des testes de la houette.

1. Remplacer une ampoule

Retirez les vis sur la vitre, et enlevez-la. Trouvez l'ampoule qui doit être remplaçée, vous la trouverez placée à l'intérieur de la base de hotte.

Débranche la connexion, retirez les douilles et le cable de la hotte.

Important : il est impossible de remplacer les ampôules

individuelles, il faut donc se procurer les ampoules, les douilles

et le cable en même temps. (Leds :Max 1,5W)

Replacez les ampoules et les douilles de façon identique. Puis reconnectez le cable d'alimentation de la lumière.

Remettez la plaque en verre en place et vissez-la. Assurez-vous que les visses sont bien serrées.

Dépannage

Erreur	Cause	Solution
Lumière allumée mais aucune ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	Le moteur est endommagé
Aucune lumière, aucune ventilation	L'ampoule est grillée	Remplacez l'ampoule avec le bon modele
	Cordon d'alimentatio débranché	Rebranchez le cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincée	Faîtes intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faîtes intervenir un professionnel pour la réparation
	L'unité n'est pas correctement fixée su le support	Décrochez l'appareil et vérifiez l'installation et l'emplacement du support de fixation
Faible puissance d'aspiration	La hauteur entre la hotte et la plaque de cuisson est trop élevé	Ajustez la hauteur entre 65- cm

Service consommateur

Si vous ne pouvez pas identifier la cause de la panne, éteignez voit apparéil et contactez le service consommateur.

Nombre de série de l'ordinateil : où le trouver ?

Il est important d'informer le service consommateurs de la reférence de votre produit ainsi que du numéro de série (à 16 chiffres qui commence par un 3); il peut être trouve sur le certificat de garant ou sur l'appareil.

Cela peut éviter des trajets inutiles aux techniciens, mais aussi des frais de déplacement non négligeables.

Protection de l'environnement

Cet apparéil est produit conformément à la directive française 2012/19/EU concernant la mise au rebut des déchets d'équipements électriques et électroniques.

Le fait que cet article ait eté réalisé en conformité avec les normes en vigueur, contribue à prévenir toute conséquence nuisible pour l'environnement et la santé, la simple mise au rebut de cet apparéil provoquérait en revanche de graves dommages.

Ce symbole indique que ce produit ne peut enaucun cas etre traitecome un déchet menager, il doit etre remis a un centre de collectcharge du recyclage des équipements electriques et electroniques.

Pour obtenir de plus amples détails au sujet au sujet du traitement, de l'élimination, et du recyclage de cet appareil, contacter le service local de collecte des déchets ou bien s'adresser au magasin dans lequel l'article a été acheté.
