INSTRUKCJA OBSŁUGI CDG6CEB CANDY

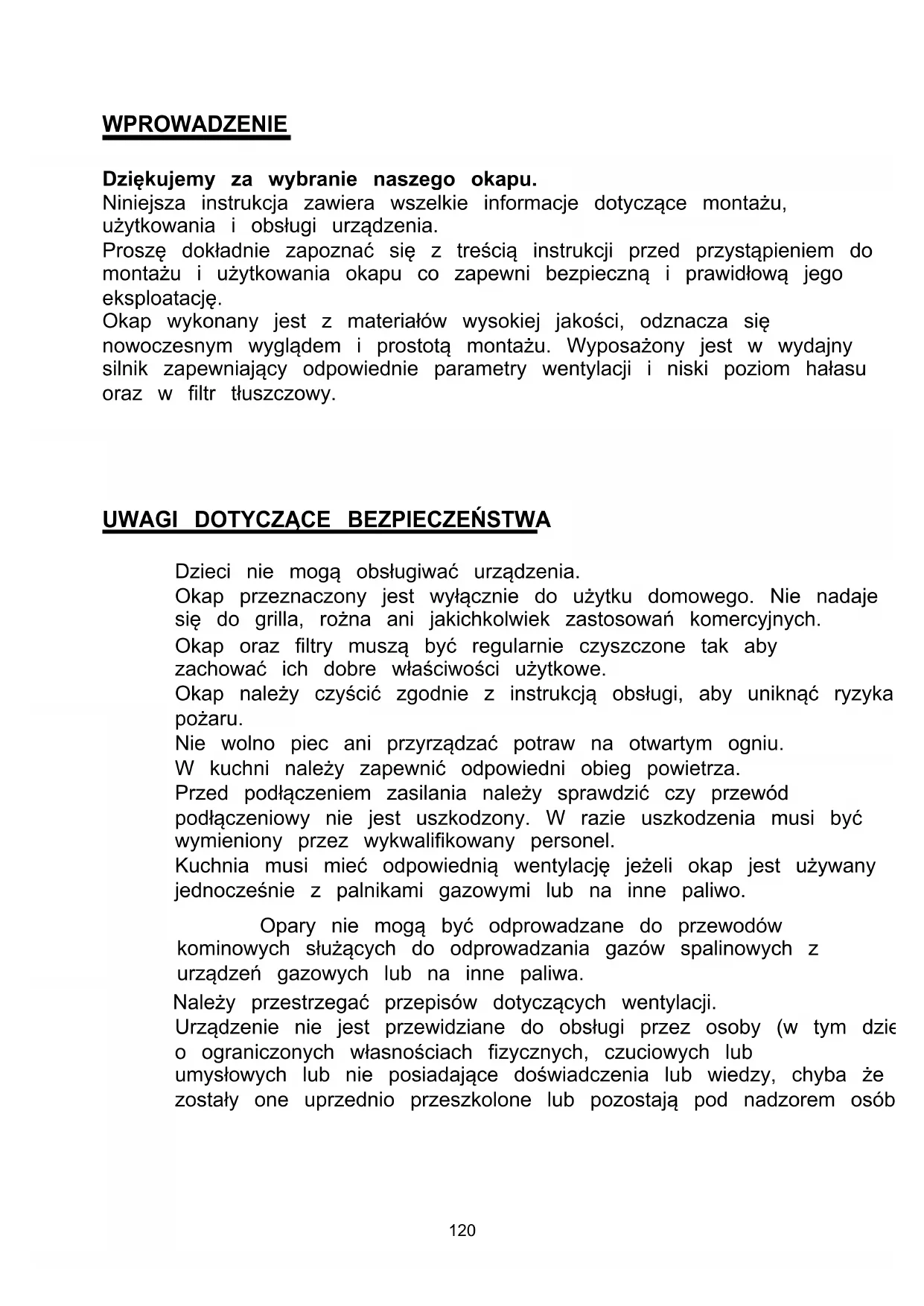

119WPROWADZENIE Dziękujemy za wybranie naszego okapu. Niniejsza instrukcja zawiera wszelkie informacje dotyczące montażu, użytkowania i obsługi urządzenia. Proszę dokładnie zapoznać się z treścią instrukcji przed przystąpieniem do montażu i użytkowania okapu co zapewni bezpieczną i prawidłową jego eksploatację. Okap wykonany jest z materiałów wysokiej jakości, odznacza się nowoczesnym wyglądem i prostotą montażu. Wyposażony jest w wydajny silnik zapewniający odpowiednie parametry wentylacji i niski poziom hałasu oraz w filtr tłuszczowy.

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA

Dzieci nie mogą obsługiwać urządzenia. Okap przeznaczony jest wyłącznie do użytku domowego. Nie nadaje się do grilla, rożna ani jakichkolwiek zastosowań komercyjnych. Okap oraz filtry muszą być regularnie czyszczone tak aby zachować ich dobre właściwości użytkowe. Okap należy czyścić zgodnie z instrukcją obsługi, aby uniknąć ryzyka pożaru. Nie wolno piec ani przyrządzać potraw na otwartym ogniu. W kuchni należy zapewnić odpowiedni obieg powietrza. Przed podłączeniem zasilania należy sprawdzić czy przewód podłączeniowy nie jest uszkodzony. W razie uszkodzenia musi być wymieniony przez wykwalifikowany personel. Kuchnia musi mieć odpowiednią wentylację jeżeli okap jest używany jednocześnie z palnikami gazowymi lub na inne paliwo. Opary nie mogą być odprowadzane do przewodów kominowych służących do odprowadzania gazów spalinowych z urządzeń gazowych lub na inne paliwa. Należy przestrzegać przepisów dotyczących wentylacji. Urządzenie nie jest przewidziane do obsługi przez osoby (w tym dzieci) o ograniczonych własnościach fizycznych, czuciowych lub umysłowych lub nie posiadające doświadczenia lub wiedzy, chyba że zostały one uprzednio przeszkolone lub pozostają pod nadzorem osób

odpowiadających za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Pod okapem nie wolno używać otwartego ognia. Okap nie jest przeznaczony do zabudowy nad płytą z więcej niż czterema palnikami. Niebezpieczeństwo porażenia elektrycznego Urządzenie musi być skutecznie uziemione. W razie wątpliwości należy zwrócić się do wykwalifikowanego technika. Nieprzestrzeganie niniejszych zaleceń może skutkować śmiercią, pożarem lub porażeniem elektrycznym. Zadaniem tej lampy jest zapewnienie oświetlenia podczas użytkowania produktu. Lampa zastosowana w tym produkcie nie nadaje się do oświetlenia pomieszczenia.

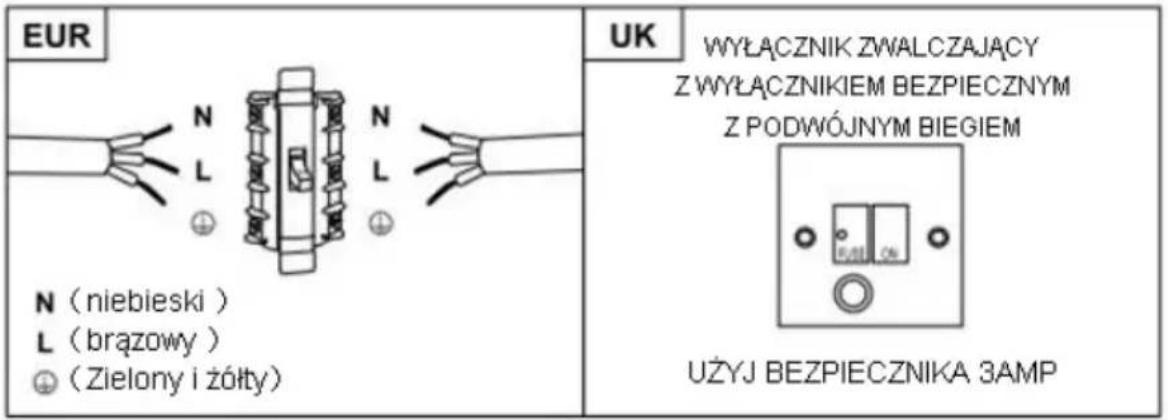

Bezpiecznik musi mieć wartość 3 A. Instalacja elektryczna Cała instalacja musi być przeprowadzona przez kompetentną osobę lub wykwalifikowaną osobę elektryk. Przed podłączeniem zasilania upewnij się, że jest ono włączone napięcie odpowiada napięciu na tabliczce znamionowej. Bezpośrednie połączenie Urządzenie należy podłączyć bezpośrednio do sieci elektrycznej za pomocą wyłącznik wielobiegunowy o minimalnym otworze 3 mm pomiędzy kontakty. Instalator musi zapewnić prawidłowe połączenie elektryczne został wykonany i jest zgodny ze schematem połączeń. Kabel nie może być zgięty ani ściśnięty. Regularnie sprawdzaj wtyczkę i przewód zasilający pod kątem uszkodzeń. Jeśli przewód zasilający jest uszkodzony, należy go wymienić na specjalny przewód lub zespół dostępny u producenta lub jego przedstawiciela serwisowego. OSTRZEŻENIE: To urządzenie klasy I MUSI być uziemione To urządzenie jest dostarczane z 3-żyłowym kablem sieciowym w kolorze jak następuje: brązowy = L lub Relacja na żywo niebieski = N lub Neutralny Zielony i żółty = E lub Ziemia

SPECYFIKACJA Część Wygląd ilość Okap

Kątownik komina dolnego

Kątownik komina górnego

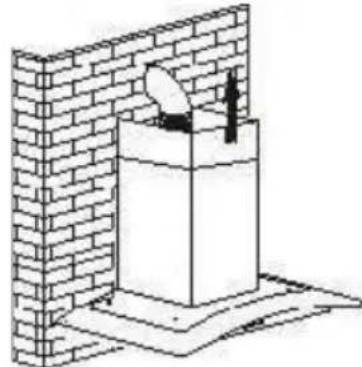

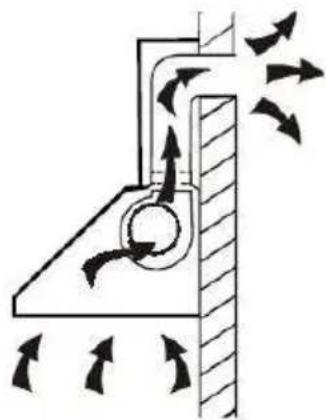

Jeżeli możliwe jest odprowadzenie oparów na zewnątrz okap można zamontować jak na rysunku pokazanym poniżej z zastosowaniem kanału odprowadzającego (emaliowanej lub aluminiowej giętkiej rury lub z innego niepalnego materiału o średnicy 150mm).

1. Przed montażem należy wyłączyć okap i odłączyć go od zasilania.

2. Okap powinien być zamontowany 65-75cm nad płytą kuchenną co

gwarantuje najlepszą skuteczność.

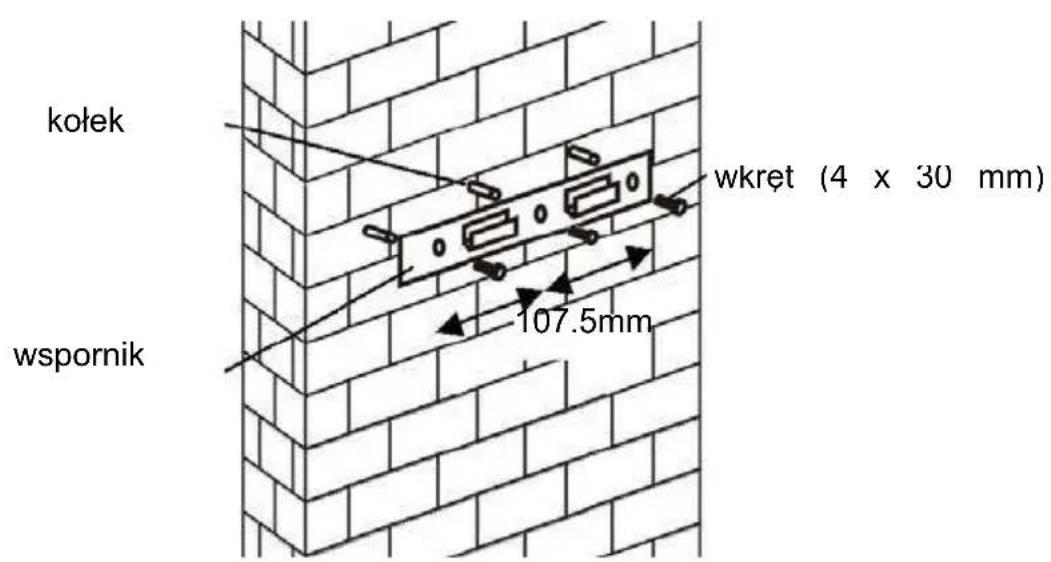

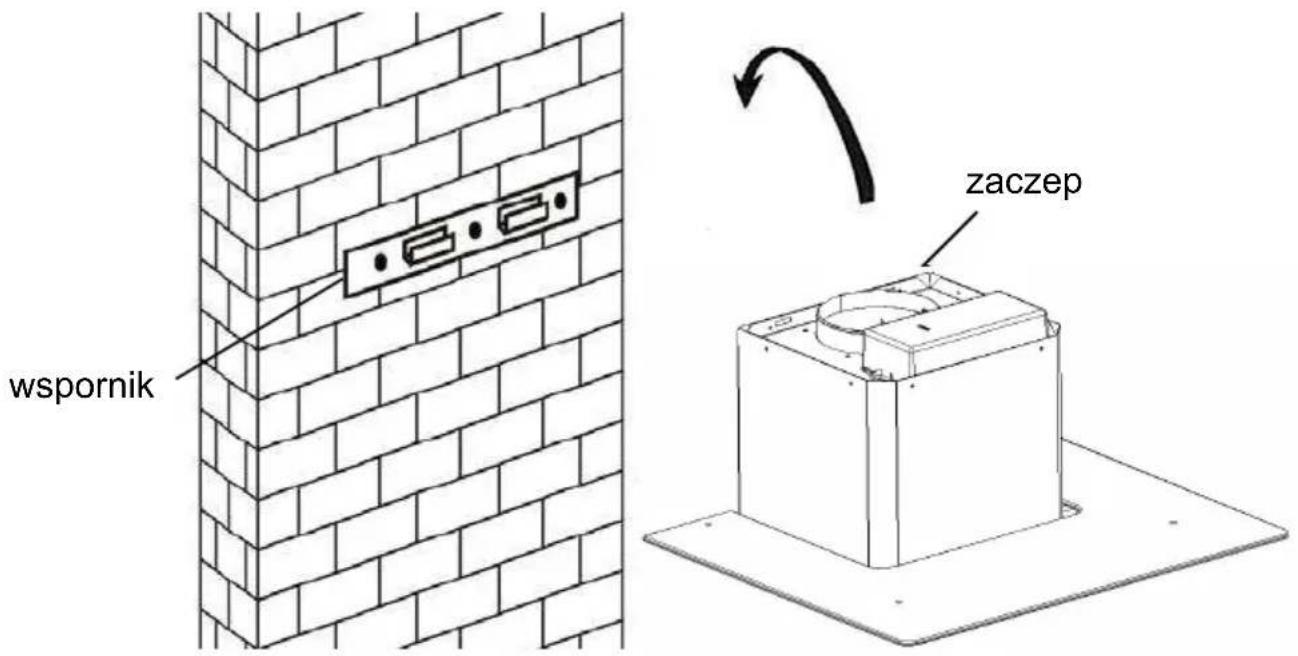

3. Wywiercić 3 otwory 8mm i przykręcić wspornik 3 wkrętami.

4. Okap zaczepić na wsporniku.

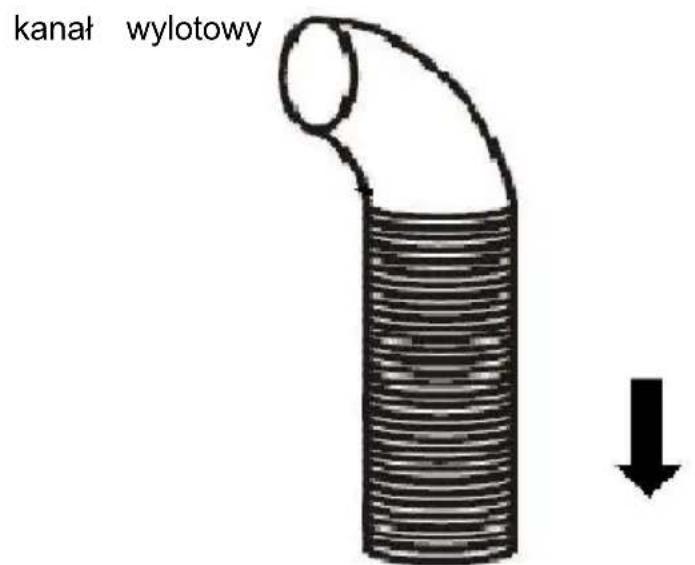

5. Zamocować zawór zwrotny na wylocie okapu a następnie założyć

kanał wylotowy jak pokazano na rysunku. kanał wylotowy Okap

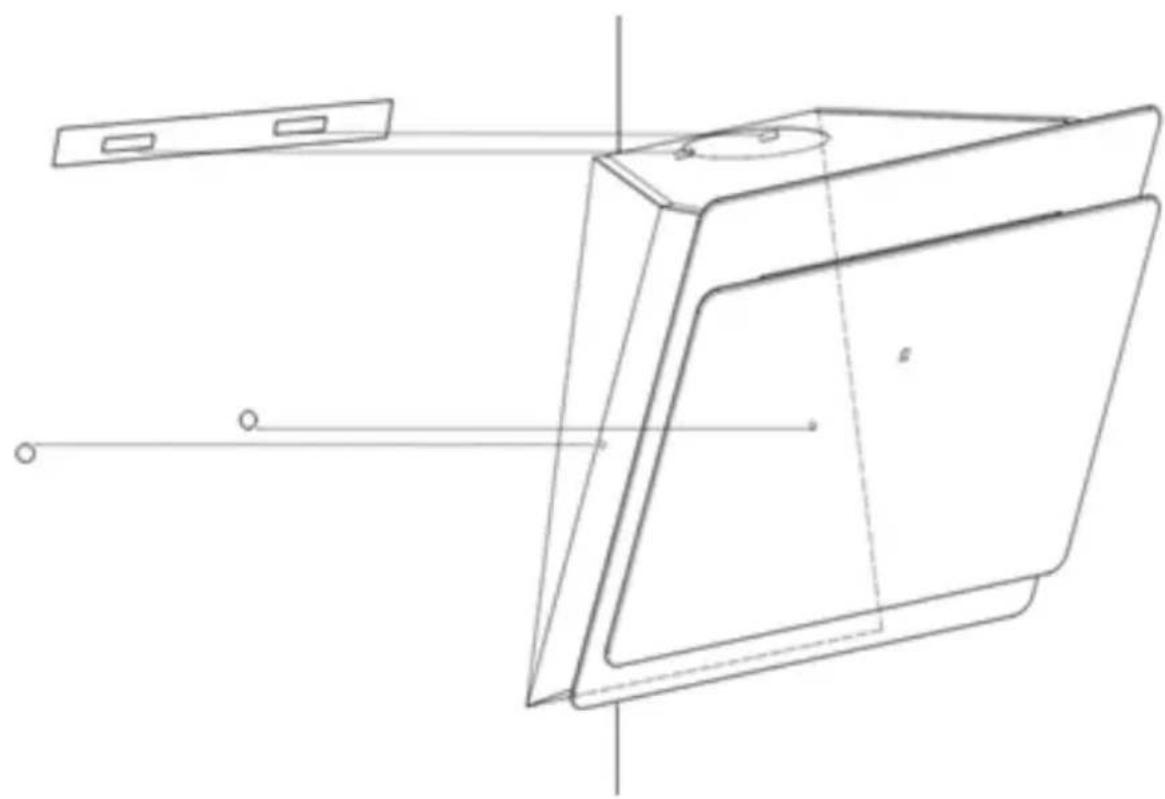

Umieścić na okapie we właściwym położeniu szklaną osłonę. Przykręcić osłonę za pomocą 4 śrub i podkładek. Aby uniknąć uszkodzenia szkła nie dokręcać śrub zbyt mocno.

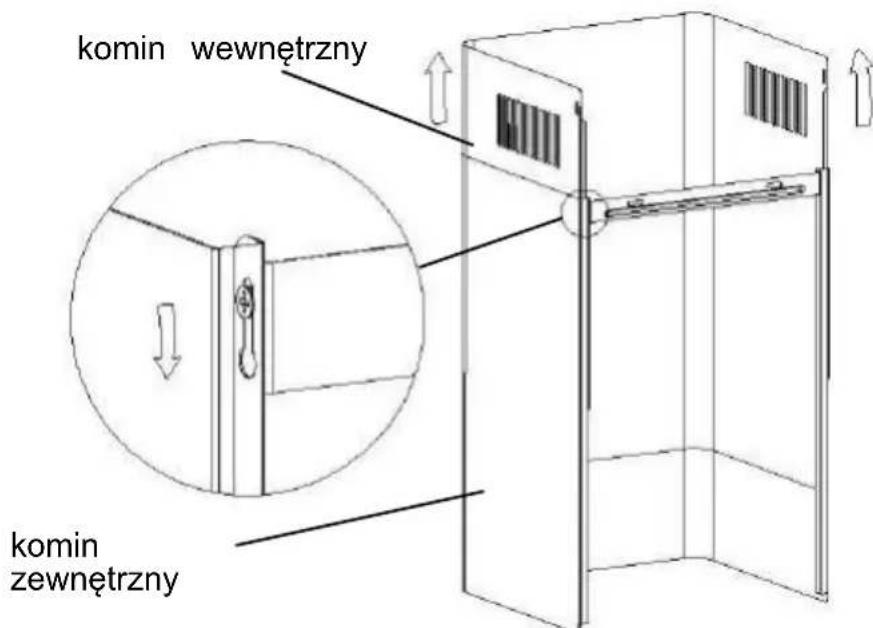

Zmontować komin wewnętrzny i zewnętrzny i rozsunąć na właściwą wysokość.. Po rozsunięciu komina na właściwą wysokość zablokować komin za pomocą śrub blokujących jak pokazano na rysunku poniżej. komin wewnętrzny komin zewnętrzny

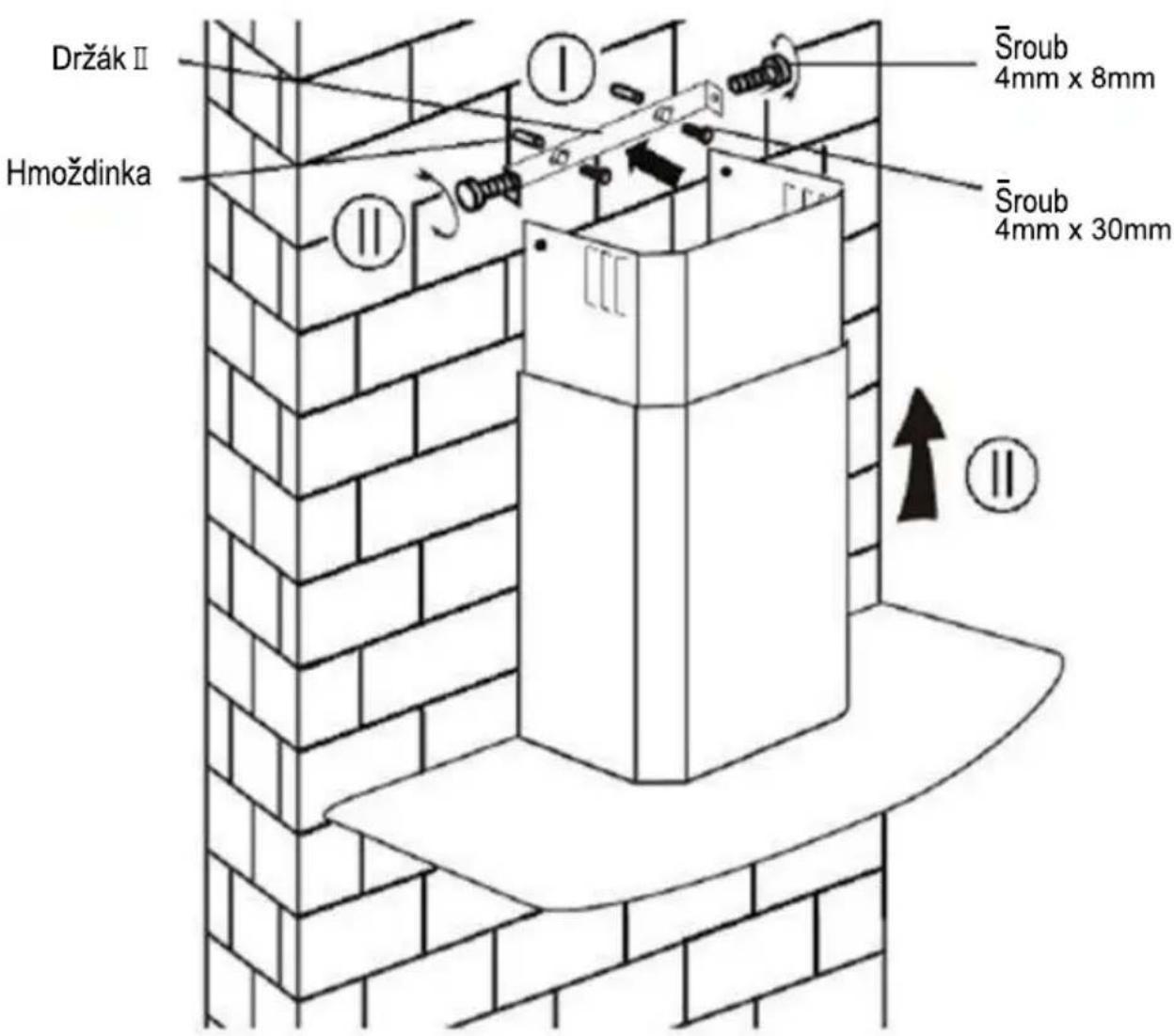

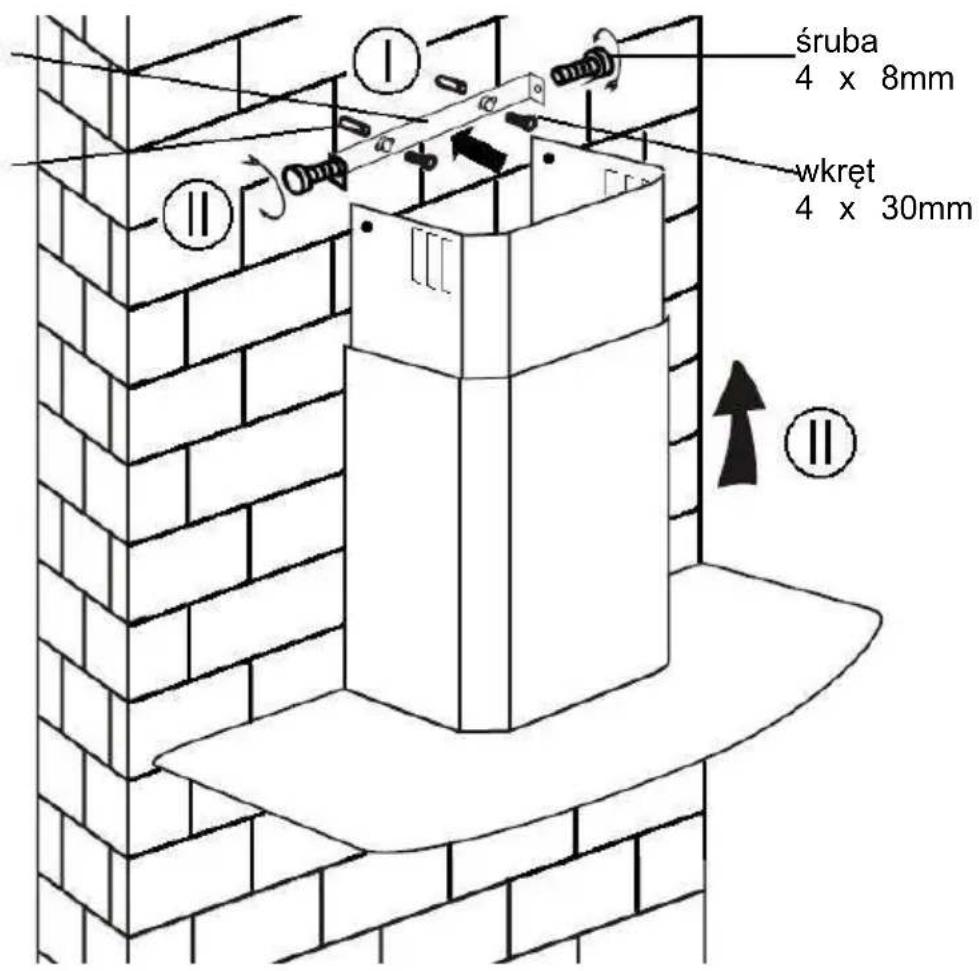

Wywiercić 2 otwory 8mm do zamocowania kątownika. Przykręcić kątownik. Założyć komin na okap i zamocować 2 śrubami. kątownik kołek śruba 4 x 8mm wkręt 4 x 30mm

MONTAŻ ( WERSJA Z RECYRKULACJĄ ) Jeżeli nie mam możliwości wyprowadzenia oparów na zewnątrz pomieszczenia to montaż jest podobny do montażu w wersji wywiewowej, z tym że nie stosujemy kanału wylotowego. Można w tej wersji zastosować filtr węglowy zatrzymujący zapachy (filtr węglowy może występować jako wyposażenie lub jako opcja wyposażenia) . Instalacja filtra węglowego wymaga zdjęcia filtra tłuszczowego: proszę wcisnąć zaczep i zdjąć filtr odchylając go ku dołowi. Włożyć filtr węglowy do gniazda w okapie i zamocować obracając w prawo. Powtórzyć tę czynność dla filtra po drugiej stronie, jeśli budowa okapu tego wymaga. UWAGA: o Proszę sprawdzić czy filtr jest dobrze zamocowany. Jego poluzowanie może spowodować zagrożenie. o Przy zastosowaniu filtra węglowego wydajność okapu będzie mniejsza. 129Przycisk 1 Przycisk jest oznaczony podświetleniem, po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator będzie włączony przy niskiej prędkości. ponowne naciśnięcie spowoduje wyłączenie wentylatora. Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów. Przycisk 2 Przycisk jest oznaczony podświetleniem, po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator zostanie włączony przy

redniej prędkości. ponowne naciśnięcie spowoduje wyłączenie wentylatora. Prędkość przeznaczona do normalnego gotowania. Przycisk 3 Przycisk jest oznaczony podświetleniem, po naciśnięciu przycisku podświetlenie zostanie włączone, a wentylator zostanie włączony przy wysokiej prędkości. onowne naciśnięcie spowoduje wyłączenie wentylatora. Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację. KONFIGURACJA 1 PANEL STEROWANIA DZIAŁANIE Oświetlenie UWAGA: Jednoczesne wciśniecie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości. 130DZIAŁANIE Mała prędkość wentylatora 1 Do wentylacji kuchni i do gotowania na wolnym ogniu przy niewielkiej ilości oparów. Średnia prędkość wentylatora

Prędkość przeznaczona do normalnego gotowania. Duża prędkość wentylatora

Przy dużych ilościach oparów lub dymu przycisk ten umożliwia najbardziej skuteczną wentylację. Oświetlenie UWAGA: Jednoczesne wciśniecie przycisków Mała/Średnia/Wysoka Prędkość spowoduje działanie okapu na największej prędkości. KONFIGURACJA 2 Przycisk Off Jest używany do wyłączania wentylatora. 131Przycisk On / Off Jest używany do włączania / wyłączania wentylatora. Szybkość Przycisk Plus W celu zwiększenia szybkości wentylatora Spadek prędkości Przycisk Na zmniejszenie prędkości wentylatora. Lampka przycisku Wyświetlacz cyfrowy Fan pomiaru prędkości: "1" dla niskiej prędkości, "2" dla średnich prędkości,"3" dla dużych prędkości, "4" za Booster funkciju. Quick Timer: Naciśnij przycisk + i - przytrzymaj przez 1 sekundę, wyświetlacz cyfrowy będzie migać i na 5 minut, odliczanie, po5minut i silnik zgaśnie automatycznie i dźwięk brzęczy ka przez 1 sekundę. Booster funkcija Za aktivaciju Booster funkcije, pritisnite za odabir brzine 4, napa će raditi najvećom brzinom 5 minuta, nakon čega se vraća na uobičajenu brzinu.

OBSŁUGA Przed przystąpieniem do czyszczenia okapu należy go wyłączyć I odłączyć od zasilania.

I. Czyszczenie okapu

Okap należy czyścić miękką ściereczką i detergentem do mycia naczyń. Nie wolno stosować metalowych skrobaków, substancji chemicznych lub ostrych zmywaków mogących uszkodzić okap.

II. Miesięczne czyszczenie filtra tłuszczu.

WAŻNE: czyszczenie raz na miesiąc filtra tłuszczu może zabezpieczyć nas przed pożarem. Filtr gromadzi tłuszcz, dym i kurz przez co znacząco wpływa na wydajność okapu. Jeżeli nie jest czyszczony to zapcha się tłuszczem (potencjalnie zapalnym). Filtr należy czyścić detergentem do mycia naczyń naczyń.

III. Roczna wymiana filtra węglowego

Dotyczy WYŁĄCZNIE wersji z recyrkulacją (nie wersji wywiewowej). Filtr węglowy zatrzymujący zapachy należy wymieniać nie rzadziej niż raz do roku w zależności od intensywności użytkowania okapu.

IV. Wymiana oświetlenia

Odkręcić i zdjąć szklaną osłonę. Zlokalizować przepaloną żarówkę w obudowie okapu. Odłączyć przewód elektryczny i wyjąć oprawki z przewodami z okapu. Ważne: nie jest możliwa wymiana samej żarówki, trzeba zmienić żarówki razem oprawkami i przewodami (żarówki LED MAX 1.5W) Zamontować nowe żarówki i przewody w okapie. Podłączyć przewody elektryczne. Założyć szklaną osłonę i przykręcić śrubami. Upewnić się, że śruby zostały dokręcone (proszę pamiętać ,aby nie dokręcać ich zbyt mocno, aby nie uszkodzić szyby).

Usterka Przyczyna Działanie Świeci światło, ale wentylator nie działa Zablokowany wentylator Odłączyć od zasilania, wezwać autoryzowany serwis Uszkodzony silnik Nie działa ani światło ani wentylator Przepalone oświetlenie Wymienić żarówkę Nie podłączone zasilanie Podłączyć zasilanie Poważna wibracja okapu Uszkodzony wentylator Odłączyć od zasilania, wezwać autoryzowany serwis Nie zamocowany silnik wentylatora Odłączyć od zasilania, wezwać autoryzowany serwis Niewłaściwie zawieszony okap na wsporniku Zdjąć okap, sprawdzić czy wspornik jest właściwie zamocowany. Zbyt mała wydajność okapu Okap zawieszony zbyt wysoko na płytą kuchenną. Zamocować w odległości 65-75cm od płyty. Zabrudzone filtry Wyczyścić lub wymienić filtry SERWIS Jeżeli nie jest możliwe zidentyfikowanie usterki należy odłączyć okap od zasilania i wezwać autoryzowany serwis. NUMER FABRYCZNY. Gdzie go znaleźć? Przy wezwaniu serwisu ważne jest podanie modelu urządzenia oraz 16-to cyfrowego numeru fabrycznego (zaczyna się na 3). Numer można znaleźć na tabliczce znamionowej urządzenia. Podanie danych zaoszczędzi niepotrzebnych wizyt technika i związanych z tym kosztów.

OCHRONA ŚRODOWISKA To urządzenie jest oznakowane zgodnie z Dyrektywą Europejską 2012/19/EU dotyczącą Zużytego Sprzętu Elektrycznego i Elektronicznego (ZSEE). Właściwa utylizacja zużytego produktu przyczynia się do uniknięcia potencjalnie szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z niewłaściwego usuwania zużytego produktu. Takie oznakowanie wskazuje, że ten sprzęt nie może być traktowany jako odpad komunalny. Produkt powinien zostać przekazany do właściwego punktu prowadzącego zbiórkę sprzętu elektrycznego i elektronicznego w celach recyklingu. Utylizacja musi zostać przeprowadzona zgodnie z lokalnymi przepisami ochrony środowiska naturalnego dotyczącymi usuwania odpadów. Więcej szczegółowych informacji na temat obchodzenia się, regeneracji oraz recyklingu tego produktu można uzyskać w lokalnym urzędzie, służbach komunalnych lub w sklepie, w którym produkt został zakupiony.
