Tipo de producto	Campana extractora
Marca	Candy
Modelo	CDG6CEB
Dimensiones (An x P x A aproximadas)	60 x 50 x 30 cm (cuerpo principal)
Peso neto aproximado	15 kg
Alimentación eléctrica	220-240 V ~ 50 Hz
Fusible recomendado	3 A
Clase eléctrica	Clase I (toma de tierra obligatoria)
Número de velocidades	4 (lenta, media, rápida, booster)
Función booster	Sí, activable durante 5 minutos a velocidad máxima
Iluminación	LED 1,5 W máx (no reemplazable individualmente)
Tipos de instalación	Evacuación exterior (conducto 150 mm) o recirculación (filtro de carbón)
Distancia recomendada sobre la encimera	65 a 75 cm
Filtro de grasa	Metal, limpieza mensual (lavavajillas o manual)
Filtro de carbón activo	Opcional para recirculación, reemplazo anual
Mantenimiento regular	Limpiar con un paño húmedo y producto doméstico no abrasivo
Seguridad infantil	Supervisión requerida, no dejar jugar
Protección ambiental	Conforme a la directiva RAEE 2012/19/UE, no desechar en la basura doméstica
Servicio postventa	Contactar al servicio de atención al cliente con el número de serie (16 dígitos que comienzan con 3)

Preguntas frecuentes - CDG6CEB CANDY

¿Cómo instalar la campana Candy CDG6CEB en modo de evacuación exterior?

Asegúrese de tener un conducto de extracción de 150 mm de diámetro. Fije el soporte de pared a la altura recomendada (65-75 cm sobre la encimera). Levante la campana y cuélguela en el soporte. Fije la válvula antirretorno en la salida de aire y conecte el tubo de evacuación. Instale las chimeneas interior y exterior ajustando la altura.

¿Cómo instalar la campana en modo de recirculación?

No se necesita ningún conducto de evacuación. Instale la campana de la misma manera que en evacuación exterior, pero añada los filtros de carbón activo. Retire la rejilla y los filtros de grasa, luego enganche los filtros de carbón girando en el sentido de las agujas del reloj. Vuelva a cerrar la rejilla.

¿Con qué frecuencia debo limpiar el filtro de grasa?

El filtro de grasa debe limpiarse cada mes para evitar riesgos de incendio y mantener una buena aspiración. Puede limpiarlo en el lavavajillas o a mano con un producto doméstico.

¿Cuándo debo reemplazar el filtro de carbón activo?

El filtro de carbón activo debe reemplazarse una vez al año si la campana funciona en modo de recirculación. No se limpia.

¿Cómo usar la función booster?

La función booster está disponible en los modelos con pantalla digital (configuración 3). Presione el botón adecuado (a menudo marcado '4' o 'Booster') mientras el ventilador está en funcionamiento. La campana funciona a velocidad máxima durante 5 minutos, luego vuelve a la velocidad anterior.

¿Qué hacer si la campana vibra fuertemente?

Verifique que la campana esté correctamente fijada al soporte de pared. Si la vibración persiste, la turbina puede estar bloqueada o el motor mal fijado. Apague el aparato y llame a un profesional.

¿Cómo reemplazar la iluminación LED?

Los LED no son reemplazables individualmente. Para cambiar la iluminación, debe comprar un kit completo que incluya las bombillas, los portalámparas y el cable. Retire la placa de vidrio, desconecte la iluminación anterior e instale la nueva. Vuelva a colocar la placa de vidrio y atorníllela.

La campana no funciona en absoluto, ¿qué verificar?

Verifique que el cable de alimentación esté conectado correctamente y que el fusible (3 A) no se haya fundido. Si la iluminación funciona pero no el ventilador, la turbina puede estar bloqueada. Si nada funciona, la bombilla puede estar fundida o el cable dañado. Contacte a un profesional si es necesario.

¿Puedo instalar la campana sobre una cocina de gas?

Sí, pero respete una distancia mínima de 65 cm entre la campana y los quemadores. Asegúrese de que la habitación esté bien ventilada y que el aire evacuado no provenga de un conducto utilizado para los humos de gas.

¿Dónde encontrar el número de serie de mi campana Candy CDG6CEB?

El número de serie tiene 16 dígitos que comienzan con '3'. Se encuentra en el certificado de garantía o en una etiqueta adherida al aparato. Anótelo antes de contactar al servicio de atención al cliente.

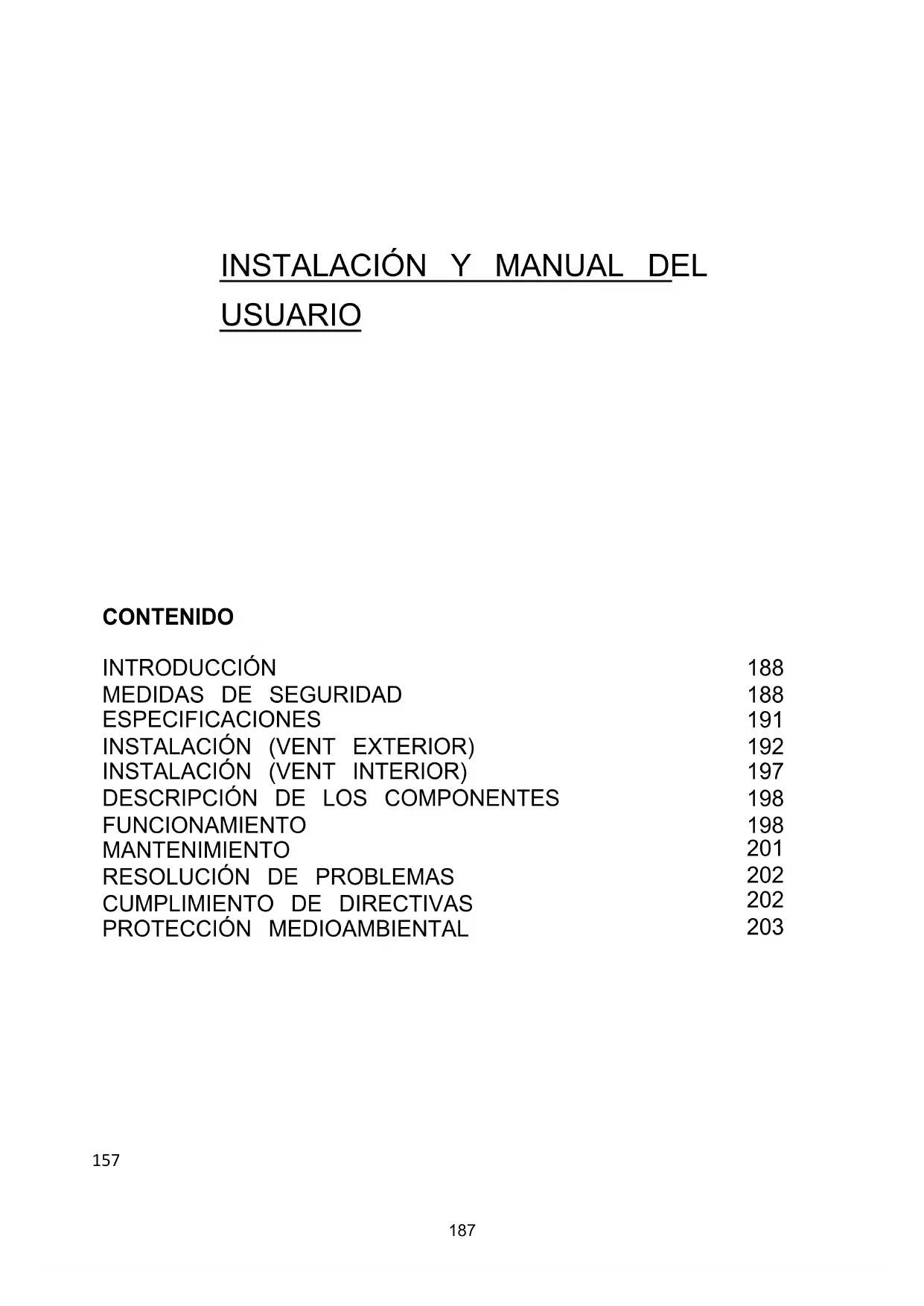

MANUAL DE USUARIO CDG6CEB CANDY

II. Limpeza mensal aohetto para gorduras

III. Limpeza anual do filtró de Carbono Activado

Tramento de residuos electricos e equipamento electrónico

MEDIDAS DE SEGURIDAD 188

ESPECIFICACIONES 191

INSTALACION (VENT EXTERIOR) 192

INSTALACION (VENT INTERIOR) 197

DESCRIPCION DE LOS COMPONENTES 198

FUNCTIONAMENTO 198

MANTENIMIENTO 201

RESOLUCION DE PROBLEMAS 202

Gracias por elegir este extractor.

Con este manual de instruciones se pretenden proporcionar todas las instrucciones relacionadas con la instalacion, el uso y el mantenimiento del extractor.

Para que su funciona sea correcto y seguro, ha de leerse el manua antes de su instalacion y uso.

Los materiales realizados son de primera calidad y su Diseño aerodinámico. Dispone de un motor electrico de gran potencia y un ventilador decentrifugadas de presentar una gran potencia de absorcción, escaso ruido enfunciación, bajo antigrasa y montaje sencillo.

MEDIDAS DE SEGURIDAD

Los niños no peuventponer en funciona el extractor.

El extractor es para uso exclusivamente dométrico, por lo que no e indica para barbacoas, tiendas de alimentación u otros usos commerciales.

Para un buen funciona es fundamental limpiar con regularidad no solo la campana extractor, sino también el filtro.

Limpiar la campana -siguiendo lasindicaciones del manual de instrucciones- con el fin de estar el riesgo de combustion.

Está prohibido cocinar directamente sobre cocinas de gas.

Asegurar una correcta ventilacion de la casa.

Antes de conectar la campana, comprobar que el cable electrico no está dañado. Si el cable está dañado solo puede sustituirlo personalrialmente del serviceo的技术ico.

Cuando se utilizes la campana extractora jusqu conthers dispositivos combustion de gas u除外, ha de asegurar une adequada ventilacion la cucina;

El aire extraído no ha de desviarse a la calidad de humos que se utilise para el humano de dispositivos de combustión de gas u otros; Han de cumplirse las regulaciones relacionadas con la extracción del aire.

La campana no está pensada para que lautilicen personas -incluidoniños- con deficiencias ficas, sensoriales o intelectuales, quecarezcan de experiencia o desconozcan su funciona,mayo que tengan supervision o reciban instrucciones relativas al funciona

por parte de la persona responsable de su seguridad.

Los niños no peuvent usar jugar con el extractor.

No flambear bajo de la campana.

Esta campana extractor no está Diseñada para su Utilización en cocinas de más de cinco fogones.

Peligro de cortocircuito

Conectar la campana solo a enchufes con toma de tierra. En caso de duda, pregunte a un especialistariallicado.

En caso de no seguir estas instrucciones se pueda incurir en fuego, cortocircuito o, incluo, defuncion.

La lámpara realizada en este producto no es adequueda para su uso en la iluminación de una

habitatación. El propósito de esta lámpara es proportesorar iluminación para usar el producto.

Instalacion electrica

Toda la instalacion debe ser realizada por una persona competente o calificada.

electricista. Antes de conectar la red electrica, asegúrese de que la red electrica el voltaje corresponde al voltaje en la placá decharacterística.

Conexión directa

El aparato debe connectarse directamente a la red electrica mediente un disyuntor omnipolar con una aperture minima de 3 mm entre Los contactos.

El instalador debe asegurar de que la connexion electrica correctaonga hecho y que cumple con el diagrama de cableado.

El cable no debe doblarse ni comprimirse.

Compruebe regularmente el enchufe y el cable de alimentacion en busca de daños.

Si el cable de alimentación está dañado, debe ser reemplazado por un cable especial o montaje disponible del fabricante o su agente de servicios.

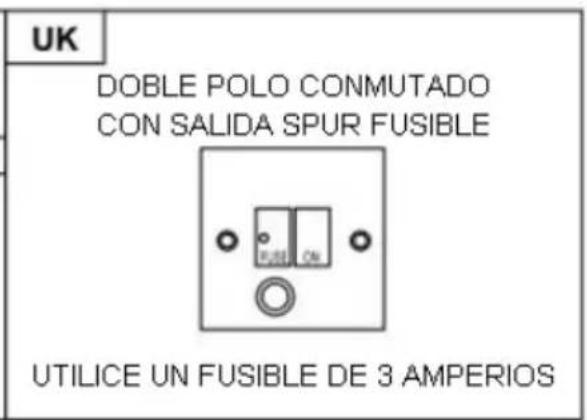

ADVERTENCIA: Este es un aparato de Clase I y DEBE estar connectado a tierra.

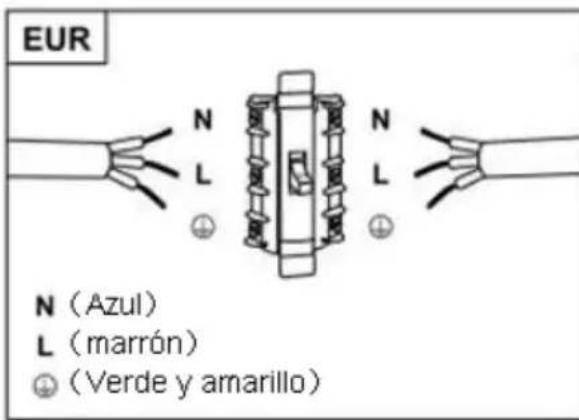

Este aparato se suministra con un cable de alimentacion de 3 nucleos coloreado como sigue:

marrón = L o Vivir

Azul = N o Neutral

Verde y amarillo = E o Tierra

El fusible debe ser de 3 amperios.

Lista de Accesorios Estándar de Instalación

Especficación	Imagen	Cantidad
Carcasa		1
Parte superior de la chimenea		1
Parte inferior de la chimenea		1
Grapa de la parte inferior de chimenea		1
Grapa de la parte superior de chimenea		1
Colgadero		1
φ8 tacos φ8×φ6 blanco		9
Tornillos ST4.0×30		9
φ7 tornillos ST4.0×8		2

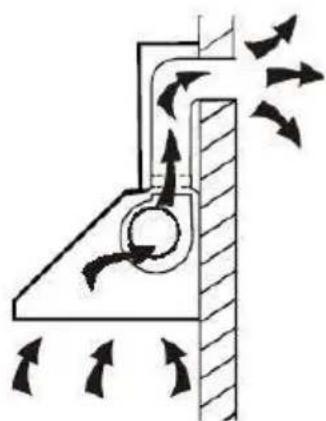

Si dispone de una salute exterior, el extractor pueda colocarse como se muestra en laImagen inferior utilizing un conductor de extracción (tubería esmalte, aluminio, flexible o para materiales inflamables con un dimetro interno de 150 mm)

1. Antes de la instalacion, apagar y desconectar la campana.

1. Para un correcto funciona, el extractor ha de colocarse a una distancia de 65 75cm encima de la cucina.

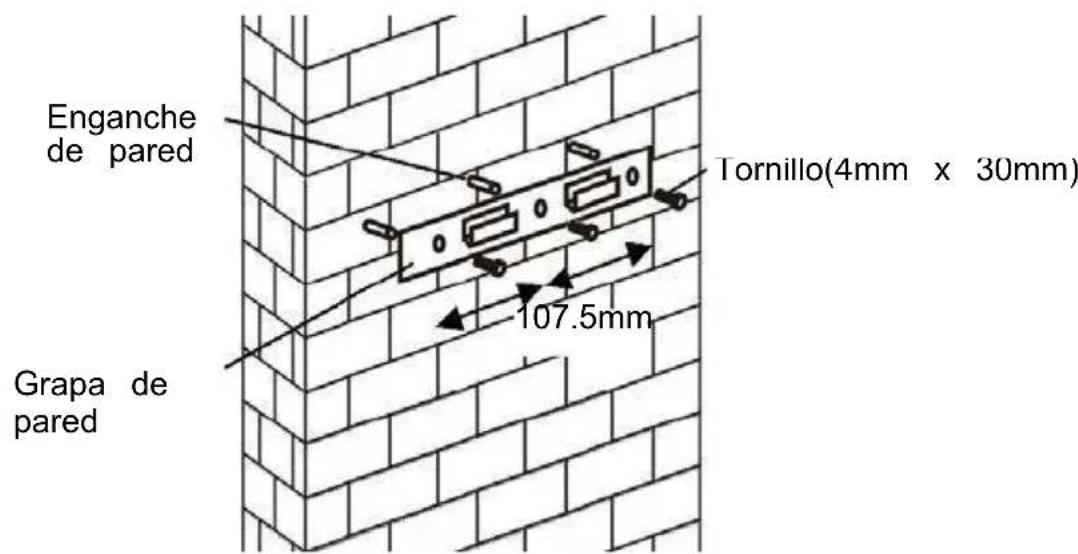

1. Hacer 3 agujeros de 8 mm para colocar las grapas. Atornillar y disfrutar la grapa a la pared con los tornillos proportionsionados.

PARA MODELO INCLINADO

• Se necesita taladrar2x8mm extra entre agujeros y fjar tornillos y tornillos de cierre antes de la instalación.

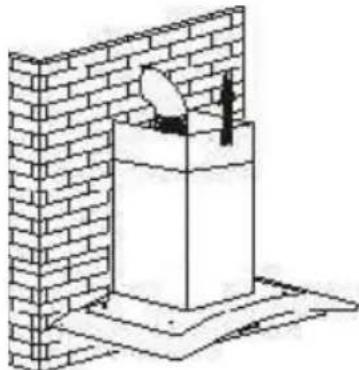

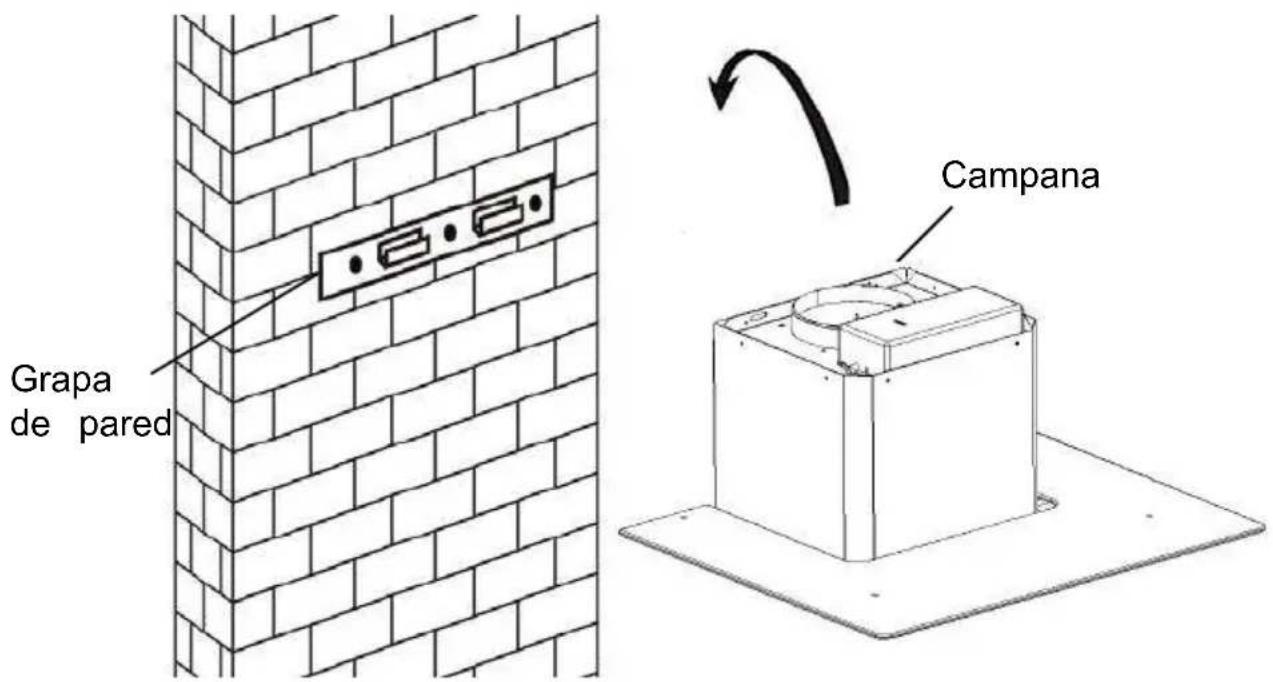

1. Levantar la campana y colgarla en la grapa de la campana.

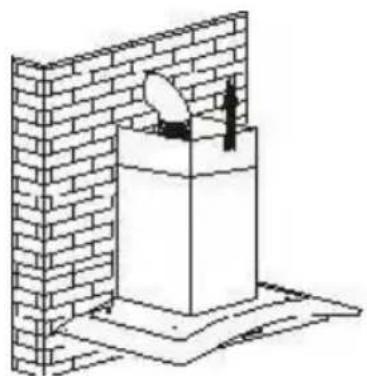

1. Fijar la valvula de via una a la salute del conducto del aire de la campana. A continuación, colocar la tuberia de extracción a la valvu de via una como se muestra a continuación.

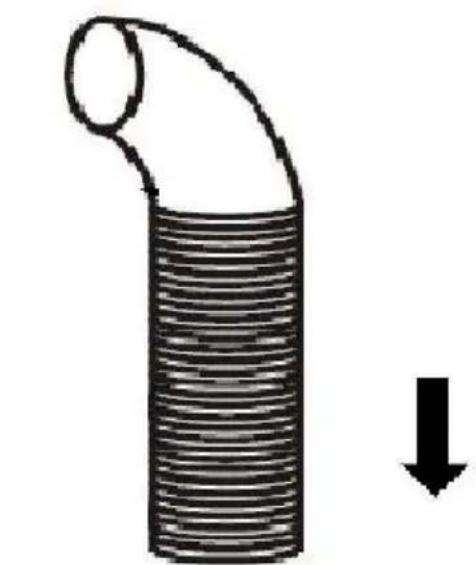

Tubería de extracción
Campana

6.

i. Colocar el cristal en la posicion adecuada en la parte superior de la campana.

ii. Colocar los cuatro tornillos y limpiar. Paraatar que serompa el cristal, no apretar los tornillos demasiado.

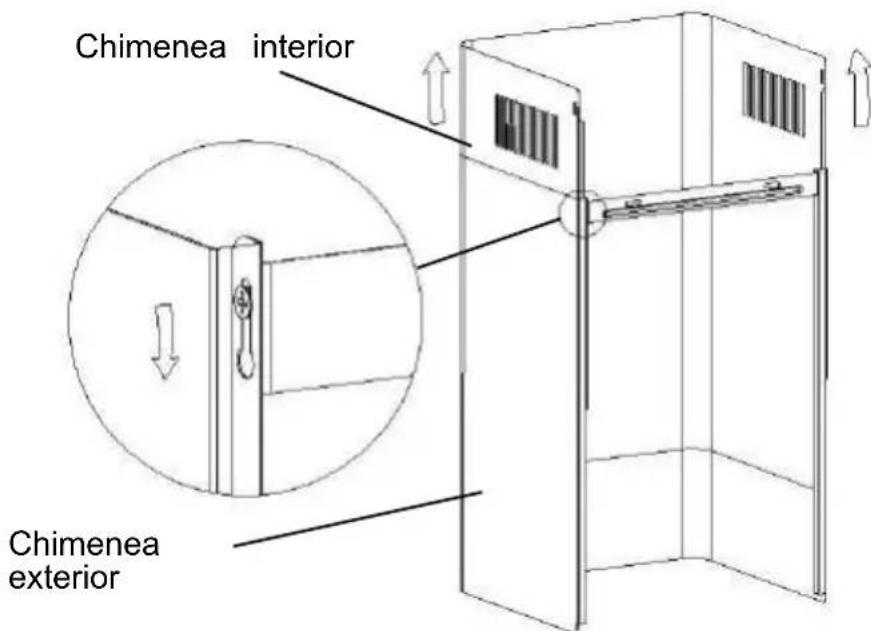

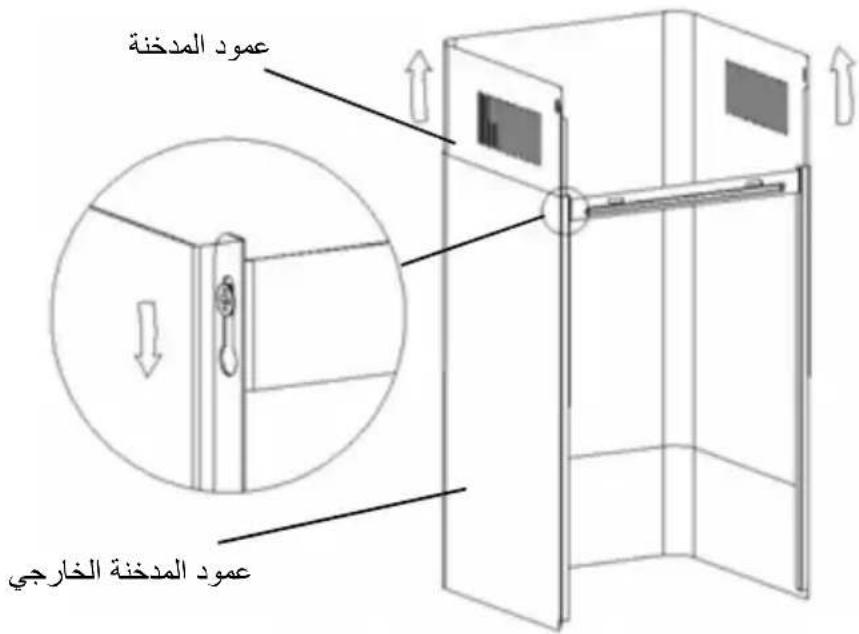

i. Colocar la parte interior de la chimenea bajo de la exterior. Luego colocar la parte interna de la chimenea bajo arriba. Ajustar hasta llegar a la alta correspondiente.

ii. Deslizar la chimenea paraJKLM su alta. Cuando se alcance la alta necessitiesa, colocar en los agujeros los tornillos de lijacion como se muestra en las imagines inferiores.

8.

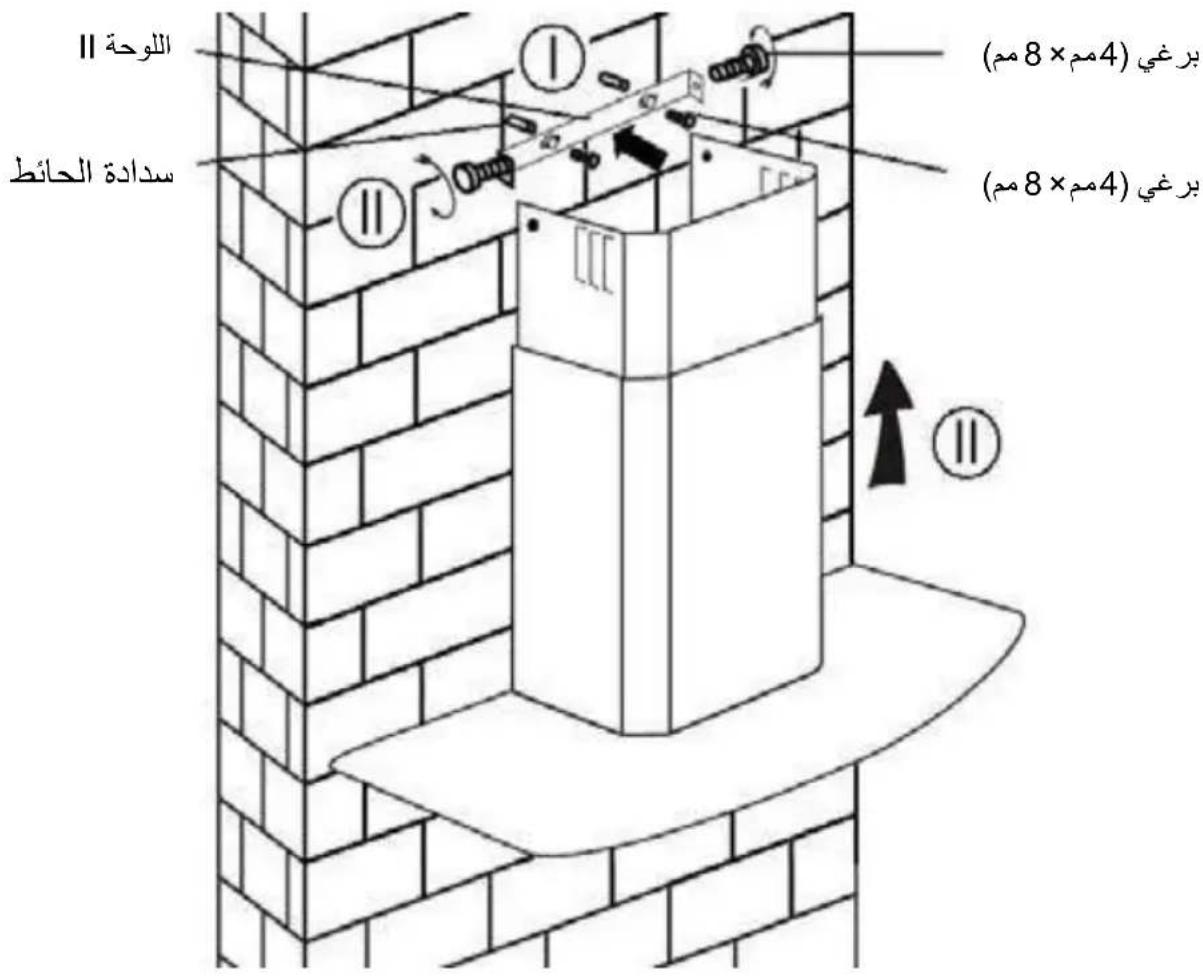

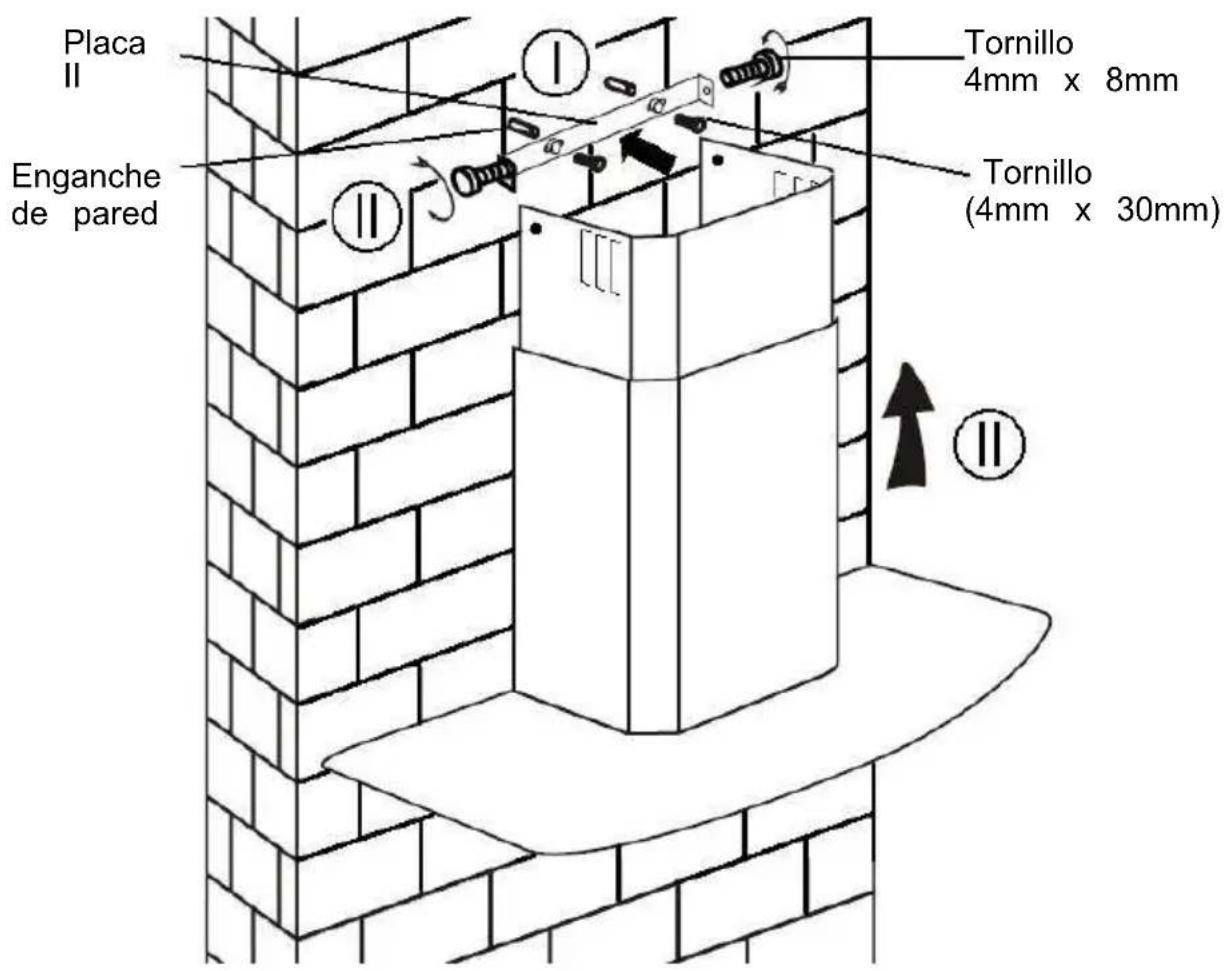

i. Hacer 2 agujeros de 8 mm para colocar la placà II. Atornillar y aparear la placà II en la pared con los 2 tornillos proportionsados.

ii. Montar la chimenea en la campana y fjarla con 2 tornillos.

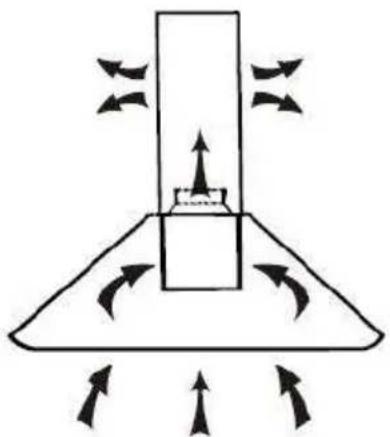

INSTALACION (VENTILACION INTERIOR)

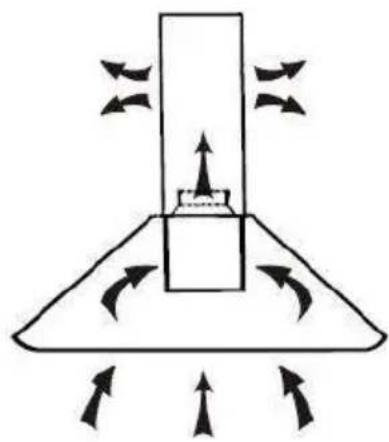

Si no dispone de salute al exterior no seranecessaryuna tuberiadeextra La instalacion sera similar a la mostrada en el apartado "INSTALLACION (VENTILACION EXTERIOR)".

Para neutralizar los olores se pueda utiliser filtros de carbono activado. Para instalar un filtro de carbono activado, ha de desmontarse primero el filtró antigrasa. Presionar el cierre y tirar hacía abajo.

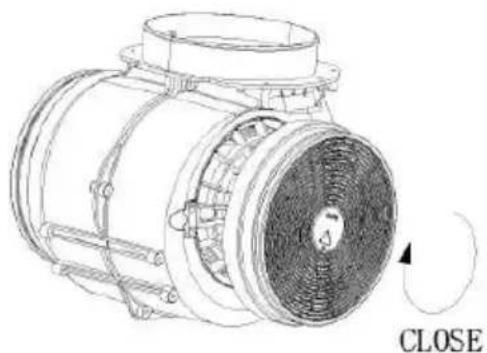

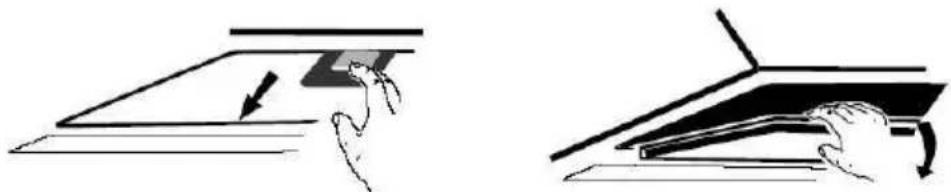

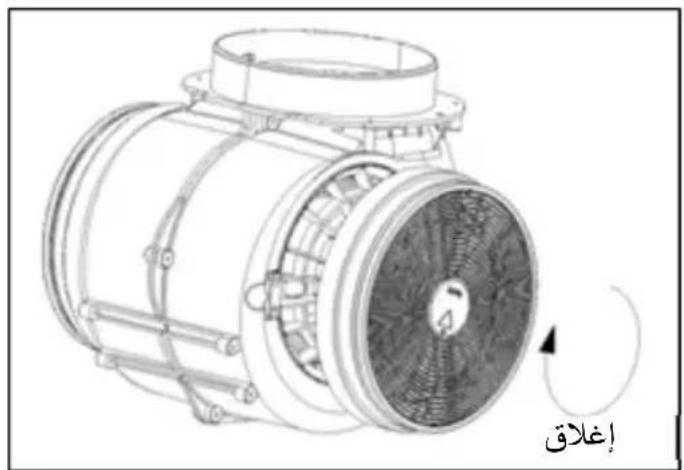

Conectar el filtro de carbono activado en la unidad y girar en el sentido de agujas del reloj. Repetir en el除外 lado.

NOTA:

o Comprobar que el filtro tiene el cierre de seguridad. En caso contra podía afloarse y resultar peligioso.

o Si se colocagel filtro del carbono activado,puede que la potencia de succionsea menor.

DESCRIPCION DE LOS COMPONENTES

CONFIGURACION 1

FUNCTIONAMENTO

Botón 1

El botón es con luz de fondo indicada, cuando presiona el botón, la luz de fondo se encenderá y el ventilador se encenderá a baja velocidad. cuando lo presione-Newamente, apagará el ventilador.

Se utilizes para la ventilación de la casa. Se recomienda cuando se utilizes la casa para hervir o cocinar sin mucho humano.

Botón 2

El botón es con luz de fondo indicada, cuando presiona el botón, la luz de fondo se encenderá y el ventilador se encenderá a velocidad media. cuando lo presione-Newamente, apagará el ventilador.

Velocidad de aire ideal para ventilacion en conditiones de cocina estandares.

Botón 3

El botón es con luz de fondo indicada, cuando presiona el botón, la luz de fondo se encenderá y el ventilador se encenderá a alta velocidad. cuando lo presione-Newamente, apagará el ventilador.

Cuando hay concentración de humano o vapor, pulsar el botón de alta velocidad para una ventilación de mayor eficacidia.

NOTA: Si está pulsados los botones de velocidad Baja/ Media / Alta al mismotempo, la campana funciona a mayorway.

Botón luz

CONFIGURACION 2

FUNCIONAMIENTO

Boton de apagado O

Se utilizes para apagar el ventilador.

Botón Baja Velocidad

Se utilizes para la ventilación de la casa. Se recomienda cuando se usa la casa para hervir o cocinar sin mucho humano.

Botón Velocidad Media

2

Velocidad de aire ideal para ventilacion en conditiones de cocina estandares.

Botón Alta Velocidad

3

Cuando hay concentración de humano o vapor, pulsar el botón de alta velocidad para una ventilación de mayor eficacidia.

NOTA: Si está pulsados los botones de velocidad Baja/ Media / Alta al mismo tiempo, la campana funciona a máximo velocidad.

Botón luz

CONFIGURACION 3

Boton de encendido / apagado

Se utilizes para encender / apagar el ventilador.

Velocidad másuna tecla

Botón de disminución de la velocidad

Para la disminución de la velocidad del ventilador.

Botón de la luz

Pantalla digital

Ventilador de visualización de la velocidad: "1" para la velocidad baja, "2" para la velocidad media, "3" para la alta velocidad, "4" para la función Booster.

Temporizador rápida: Pulse + y - durante 1 segundo, pantalla digital de parpadear y en 5 Minutes de cuenta atras, después de 5 Minutes de motor y la luz se apagará automática del sonido y del zumbador durante 1 segundo.

Función Booster

Esta campana dispone de una función Booster. Para activar el booster, pulsar + hasta la velocidad 4, pulsar la velocidad maximalas cuando la campana está funciona y aumentola velocidad durante 5制动os, antes de volver a la velocidad inicial.

Antes de limpiar, desconectar y desenchufar la campana extractora.

I. Limpieza regular

Utilizar un paño humedecido con jabón suave o detergente. No utilizar estropajo metalico, materiales químicos, abrasivos ni cepillosuros.

II. Limpieza mensual del filtro de grasa

PRIMORDIAL: Limpiar el filtro todos los meSES evitará todo riesgo de fuego.

El filtro recoge la grasa, el humano, la suciedad... asi que el filtro afecta directamente a la eficacidia de la campana. Si no está limpia, los residuos de grasa (potencialmente inflamable) saturaran el filtro. Limpiar con lavavajillas.

III. Limpieza anual del filtró de carbono activado

Aplicable SOLAMENTE a la campana que se instale como campana de recirculación (no colocada en el exterior). Este filtro neutraliza los olores y ha de sustituirse al menos una vez al año,dependiendo de la Frequencia con la que se utilise la campana.

IV. Cambio de la bombilla

Retirar los tornillos del cristal y extraer el cristal. Localizar la bombill que ha de sustituirse, estaré en la fijación de luz que hay dentro oSECTION expuesta en el palio.

Desconectar el cable de luz y retirar la sujeción de las bombillas y cable de la clavija. Important: no es possible sustituir las bombillas de forma individual, habra que sacar obligatoriamente todas las bombillas, la sujeción de las mismas y el cableado como un todo. (LED light: MAX 1.5W)

Colocar las bombillas sustituidas, la sujeción y el cable igual que está. Volver a conectar los+puntos de luz.

Volver a colocar las sujeciones del cristal y disfrutar los tornillos del crist Asegurarse de que los tornillos estan bienAFPretados.

RESOLUCION DE PROBLEMAS

Fallo	Motivo	Soluciones
La luz se enciende, pero el ventilador no funciona	El aspa del ventilador está atascada	Desenchubar la campana. Llamar al serviceo专业技术 para su reparación
	El motor está dañado.
No funciona el ventilador ni la bombilla	La bombilla está fundi	Volver a colocar la bombilla con el voltaje adecuado.
	El cable está suelto.	Volver a conectarlo a la corriero
Vibración de la campana	El aspa del ventilador está dañada.	Desenchubar la campana y reparación por parte del serviceo专业技术.
	El motor del ventilador no está bien colocado	Desenchubar la campana. Llamar al serviceo专业技术 para su reparación.
	Launidad no está bile colocada en la grapa.	Descolgar la campana y procombar que la grapa está bien colocada.
Succión insufidente	Demasiada distancia entre la campana y la cucina	Volver aaabstar la distancia a 65-75cm

SERVICIO DE ATENCION AL CLIENTE

Si no se pueda identificar la causa de la anomía, desenchufar la campar y llamar al Servicio Técnico.

NUMERO DE PRODUCTO DE SERIE. ¿Dónde está?

Es importante comunicarle al Servicio Técnico el número de producto y su número de série (un número de 16 characteres que empieza por 3); este número aparece en el certificado de garantía o en la placad de datos que

en la campana. Ayudará aatar desplazimientos baldíos a los技术和 y (lo más importante) se reducirán los correspondientes gastos de desplazimiento.

PROTECCION MEDIAMBIENTAL

Los residuos de dispositivos electricos no peuvent depositarse en los contenedores convenciones, sino en los+puntos de reciclaje correspondientes. Si tiene dudas, consulte a la Autoridad Local correspondiente, o al vendedor.

Este electrodomestico tiene el distinctivo de la directiva europea 2012/19/EU de Residuos de Aparatos Eléctricos y Electrónicos (WEEE).

Asegurándose de que este producto se elimina correctamente ayudar a prevenir consecuencias negativas para el medio ambiente y la salute, daños que podrán darse si la eliminación del producto no fiese la adecuada.

El symbolo en el producto indica que este producto no pueda tratarse como residuo domésico. Debe depositarse en el punto de recogida correspondiente para el reciclaje de equipos electricos y electrónicos.

La eliminación ha de realizarse de acuerdo con la normativa medioambiental local de eliminación de residuos.

Para más información sobre el tratamiento, recuperación y reciclaje de este producto póngase en contacto con la-oficina local de la Ciudad, con su servicios de recogida de residuos domesticos o con la tienda donde haya adquirido el producto.
